2022 YAMAHA YZF-R7 Betriebsanleitungen (in German)

Regelmäßige Wartung und Einstellung
6-31
6
GAU50212
BatterieDie Batterie befindet sich unter dem Fah-
rersitz. (Siehe Seite 3-20.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10761
Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au- gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Wasser oder Milch trinken und
sofort einen Arzt rufen.
AUGEN: Mindestens 15 Minuten lang gründlich mit Wasser spülen
und sofort einen Arzt aufsuchen.
 Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.
 DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elektri- scher Nebenverbraucher schneller entlädt,
wenn das Fahrzeug mit solchen ausgestat-
tet ist.
ACHTUNG
GCA16522
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Schaden.Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass über das Zündschloss
ausgeschaltet wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16304]
2. Bei einer Stilllegung von mehr als zwei Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän- dig aufladen. ACHTUNG: Beim Ein-
bau der Batterie darauf achten,
dass über das Zündschloss ausge-
1. Pluskabel der Batterie (rot)
2. Minuspol-Batteriekabel (schwarz)
3. Batterie
1 1 1
2 3
23
UBEBG0G0.book Page 31 Friday, July 2, 2021 10:19 AM

Regelmäßige Wartung und Einstellung
6-32
6
schaltet wurde, dann zuerst das
Pluskabel und anschließend das
Minuskabel anschließen.
[GCA16842]
4. Nach der Montage sicherstellen, dass die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16531
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie dauer-
haft beschädigen.
GAU59876
Sicherungen wechselnDie Hauptsicherung und die Sicherungs-
kästen, die die Sicherungen für die einzel-
nen Stromkreise enthalten, befinden sich
unter dem Fahrersitz. (Siehe Seite 3-20.)HINWEISDie Abdeckung des Starter-Relais wie in
der Abbildung gezeigt abnehmen, um Zu-
gang zur Hauptsicherung zu erhalten.
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Abdeckung des Starter-Relais
2. Hauptsicherung
3. Zusätzliche Hauptsicherung
4. Sicherungskasten
444
1
2
31
2
3
1. ABS-Magnetventilsicherung
2. Sicherung des ABS-Motors
3. Zubehör-Sicherung
4. ABS-Steuergerät-Sicherung
5. Anschlusssicherung 1
6. Ersatzsicherung
7. Zündungssicherung
8. Signalanlagensicherung
9. Scheinwerfersicherung
10.Sicherung des Kraftstoffeinspritz-Systems
11.Zusatzsicherung (für die Uhr und das Weg-fahrsperren-System)
12.Kühlerlüftermotorsicherung
5 7
8
910
11
12
6
6 4321
UBEBG0G0.book Page 32 Friday, July 2, 2021 10:19 AM

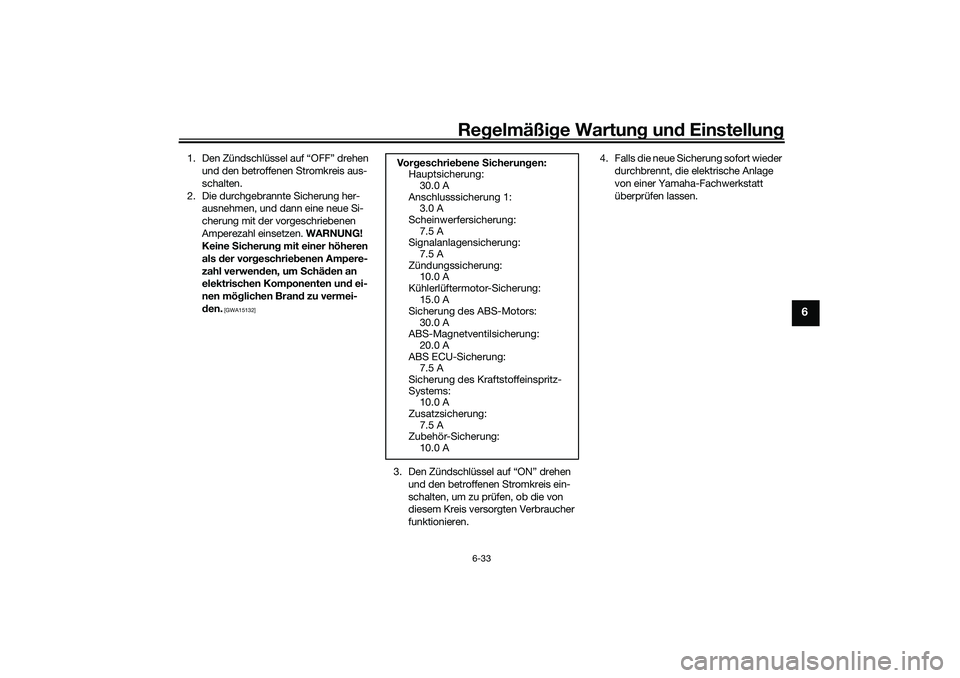

Regelmäßige Wartung und Einstellung
6-33
6
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her- ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15132]
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von
diesem Kreis versorgten Verbraucher
funktionieren. 4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
Vorgeschriebene Sicherungen:
Hauptsicherung:
30.0 A
Anschlusssicherung 1: 3.0 A
Scheinwerfersicherung: 7.5 A
Signalanlagensicherung:
7.5 A
Zündungssicherung: 10.0 A
Kühlerlüftermotor-Sicherung: 15.0 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung: 20.0 A
ABS ECU-Sicherung: 7.5 A
Sicherung des Kraftstoffeinspritz-
Systems: 10.0 A
Zusatzsicherung:
7.5 A
Zubehör-Sicherung: 10.0 A
UBEBG0G0.book Page 33 Friday, July 2, 2021 10:19 AM

Regelmäßige Wartung und Einstellung
6-34
6
GAU80380
FahrzeugleuchtenAußer der Kennzeichenbeleuchtungs-Lam-
pe sind alle Leuchten dieses Modells vom
Typ LED.
Wenn eine LED-Leuchte nicht funktioniert,
die Sicherungen kontrollieren und dann das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen. Wenn sich die Kenn-
zeichenbeleuchtung nicht einschaltet, die
Lampe prüfen und ersetzen. (Siehe Seite
6-34.)ACHTUNG
GCA16581
Keinerlei Aufkleber oder Folien an der
Streuscheibe anbringen.
GAU49722
Kennzeichenbeleuchtungs-Lam-
pe wechseln1. Die Schrauben der Kennzeichen-leuchte entfernen.
2. Lampenfassung der Kennzeichenbe- leuchtung (zusammen mit der Lampe)
entfernen, indem sie gegen den Uhr-
zeigersinn herausgedreht und dann
herausgezogen wird.
3. Die durchgebrannte Lampe heraus-
ziehen. 4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung samt Lampe einbauen.
Dazu die Fassung hineindrücken und
sie dann im Uhrzeigersinn bis zum An-
schlag drehen.
6. Die Kennzeichenleuchte in die ur- sprüngliche Lage bringen und dann
festschrauben.
1. Scheinwerfer
2. Standlicht
1 1 1
2 2
2 2
1. Schraube
2. Muffe
3. Lampenfassung der Kennzeichenbeleuch-
tung
4. Kennzeichenbeleuchtungsanlage
1
1
2
2
4
3
1. Lampe der Kennzeichenbeleuchtung
1
UBEBG0G0.book Page 34 Friday, July 2, 2021 10:19 AM

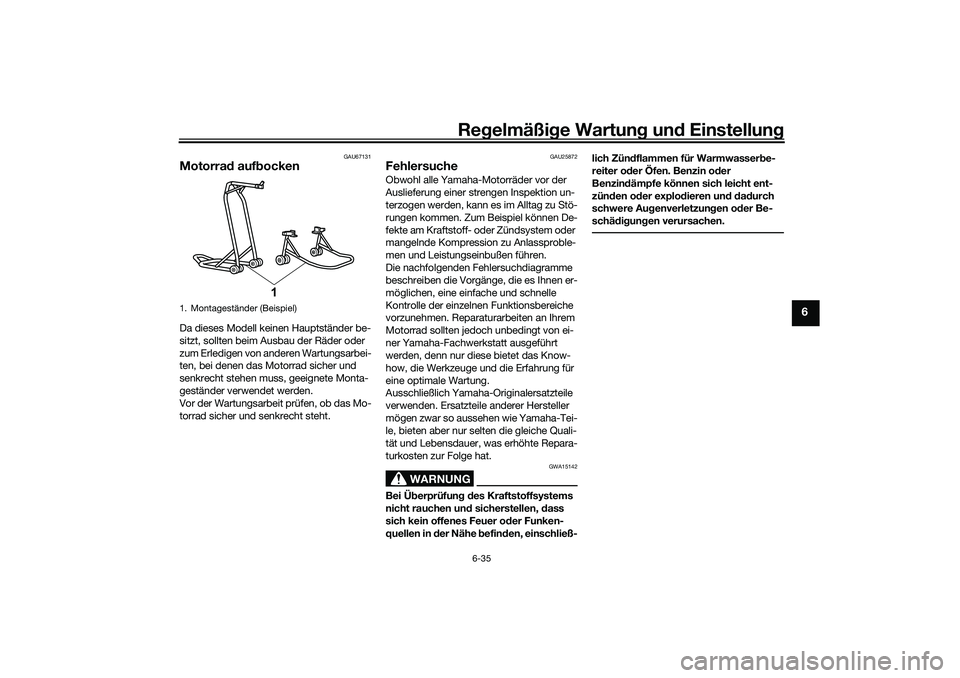

Regelmäßige Wartung und Einstellung
6-35
6
GAU67131
Motorrad aufbockenDa dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, geeignete Monta-
geständer verwendet werden.
Vor der Wartungsarbeit prüfen, ob das Mo-
torrad sicher und senkrecht steht.
GAU25872
FehlersucheObwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15142
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ- lich Zündflammen für Warmwasserbe-
reiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.
1. Montageständer (Beispiel)
1
UBEBG0G0.book Page 35 Friday, July 2, 2021 10:19 AM

Regelmäßige Wartung und Einstellung
6-36
6
GAU86350
Fehlersuchdiagramm
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.Es ist kein Kraftstoff vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Batterie prüfen.
Der Motor startet nicht.
Verdichtung prüfen.
Versuchen, den Motor zu
starten.4. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und den
Zündkerzen-Elektrodenabstand korrigieren oder die
Zündkerze(n) erneuern.
TrockenFeucht
Versuchen, den Motor zu starten.Der Motor startet nicht.
Zündung prüfen.
E-Starter betätigen.2. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Die Batteriekabel-Verbindungen prüfen
und die Batterie ggf. aufladen.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
UBEBG0G0.book Page 36 Friday, July 2, 2021 10:19 AM

Regelmäßige Wartung und Einstellung
6-37
6
GAU86420
Motor überhitzt
WARNUNG
GWAT1041
Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit und heißer
Dampf können unter Druck austreten und ernsthafte Verletzungen verursachen. Immer abwarten, bis der Motor abgekühlt
ist.
 Einen dicken Lappen, wie z. B. ein Handtuch, über den Kühlerverschlussdeckel legen und dann den Deckel langsam gegen
den Uhrzeigersinn bis zum Anschlag drehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu ver-
nehmen ist, auf den Deckel drücken und gegen den Uhrzeigersinn abschrauben.HINWEISFalls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald
wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.Abw arten, bis der Motor
abgekühlt ist.
Den Stand der
Kühlflüssigkeit im
A usgleichsbehälter und
Kühler prüfen.
Der Stand der
Kühlflüssigkeit ist OK.
Der Stand der Kühlflüssigkeit ist
niedrig.
Das Kühlsystem auf Lecks prüfen.
Lassen Sie das Kühlsystem von
einer Y
amaha-F achwerkstatt
prüfen.Kühlflüssigkeit hinzufügen.
(Siehe HINWEIS .)
Motor anlassen. Wenn der Motor erneut überhitzt, das
Kühlsystem von einer Y amaha-Fachwerkstatt prüfen und
reparieren lassen.
Es ist ein
Leck
vorhanden.
Es ist kein
Leck
vorhanden.
UBEBG0G0.book Page 37 Friday, July 2, 2021 10:19 AM

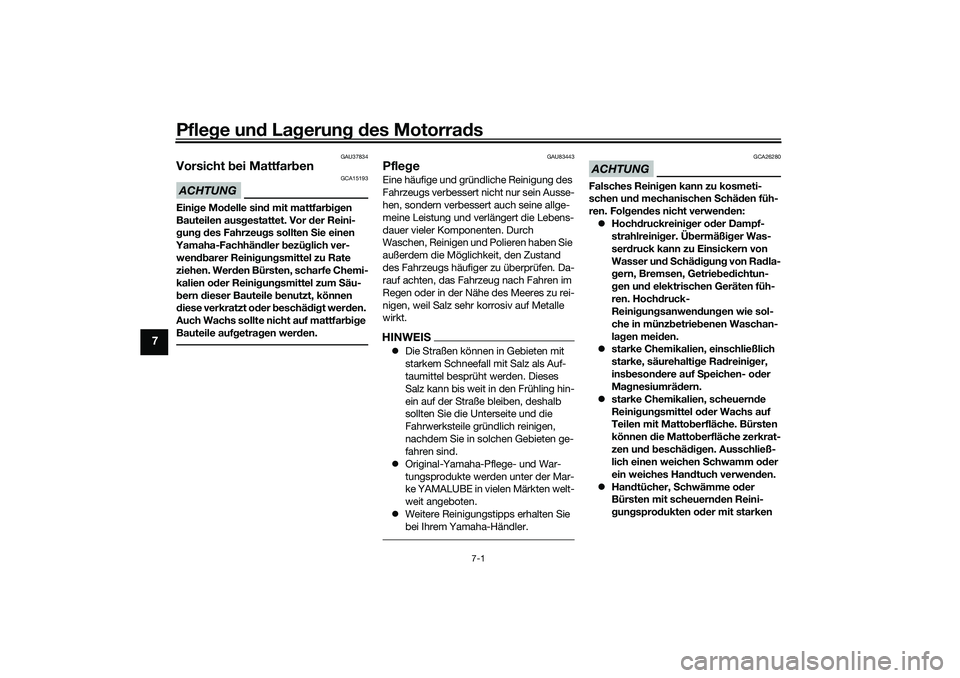

Pflege und Lagerung des Motorrads
7-1
7
GAU37834
Vorsicht bei MattfarbenACHTUNG
GCA15193
Einige Modelle sind mit mattfarbigen
Bauteilen ausgestattet. Vor der Reini-
gung des Fahrzeugs sollten Sie einen
Yamaha-Fachhändler bezüglich ver- wendbarer Reinigungsmittel zu Rate
ziehen. Werden Bürsten, scharfe Chemi-
kalien oder Reinigungsmittel zum Säu-
bern dieser Bauteile benutzt, können
diese verkratzt oder beschädigt werden.
Auch Wachs sollte nicht auf mattfarbige
Bauteile aufgetragen werden.
GAU83443
PflegeEine häufige und gründliche Reinigung des
Fahrzeugs verbessert nicht nur sein Ausse-
hen, sondern verbessert auch seine allge-
meine Leistung und verlängert die Lebens-
dauer vieler Komponenten. Durch
Waschen, Reinigen und Polieren haben Sie
außerdem die Möglichkeit, den Zustand
des Fahrzeugs häufiger zu überprüfen. Da-
rauf achten, das Fahrzeug nach Fahren im
Regen oder in der Nähe des Meeres zu rei-
nigen, weil Salz sehr korrosiv auf Metalle
wirkt.HINWEIS Die Straßen können in Gebieten mit
starkem Schneefall mit Salz als Auf-
taumittel besprüht werden. Dieses
Salz kann bis weit in den Frühling hin-
ein auf der Straße bleiben, deshalb
sollten Sie die Unterseite und die
Fahrwerksteile gründlich reinigen,
nachdem Sie in solchen Gebieten ge-
fahren sind.
 Original-Yamaha-Pflege- und War-
tungsprodukte werden unter der Mar-
ke YAMALUBE in vielen Märkten welt-
weit angeboten.
 Weitere Reinigungstipps erhalten Sie
bei Ihrem Yamaha-Händler.
ACHTUNG
GCA26280
Falsches Reinigen kann zu kosmeti-
schen und mechanischen Schäden füh-
ren. Folgendes nicht verwenden:
 Hochdruckreiniger oder Dampf-
strahlreiniger. Übermäßiger Was-
serdruck kann zu Einsickern von
Wasser und Schädigung von Radla-
gern, Bremsen, Getriebedichtun-
gen und elektrischen Geräten füh-
ren. Hochdruck-
Reinigungsanwendungen wie sol-
che in münzbetriebenen Waschan-
lagen meiden.
 starke Chemikalien, einschließlich
starke, säurehaltige Radreiniger,
insbesondere auf Speichen- oder
Magnesiumrädern.
 starke Chemikalien, scheuernde
Reinigungsmittel oder Wachs auf
Teilen mit Mattoberfläche. Bürsten
können die Mattoberfläche zerkrat-
zen und beschädigen. Ausschließ-
lich einen weichen Schwamm oder
ein weiches Handtuch verwenden.
 Handtücher, Schwämme oder
Bürsten mit scheuernden Reini-
gungsprodukten oder mit starken
UBEBG0G0.book Page 1 Friday, July 2, 2021 10:19 AM
