2022 YAMAHA XMAX 125 Manuale de Empleo (in Spanish)

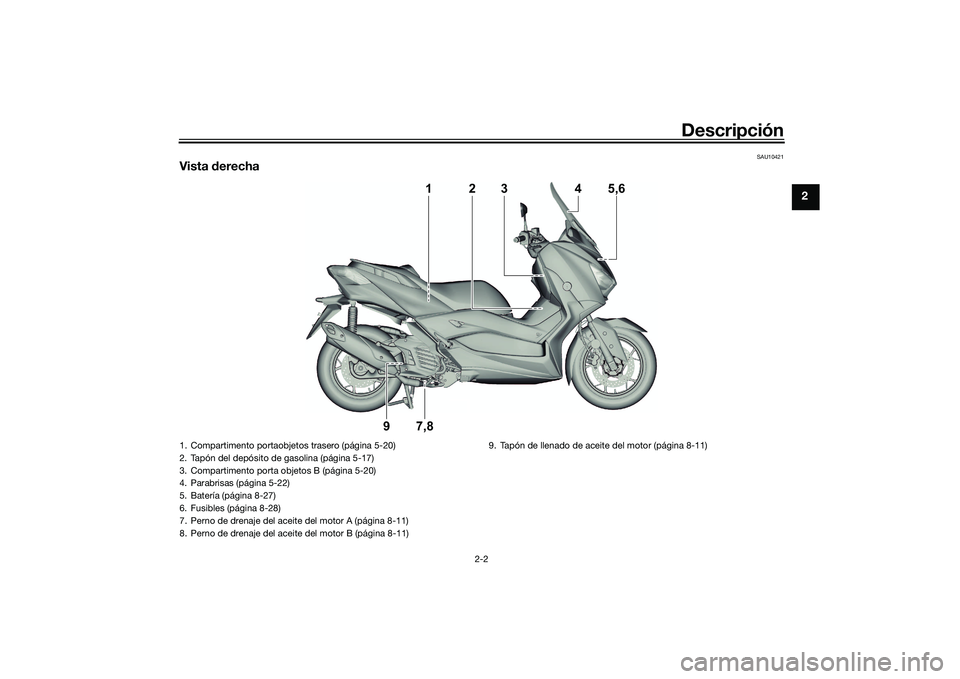

Descripción
2-2
2
SAU10421
Vista derecha
2
3
4
5,6
1
9
7,8
1. Compartimento portaobjetos trasero (página 5-20)
2. Tapón del depósito de gasolina (página 5-17)
3. Compartimento porta objetos B (página 5-20)
4. Parabrisas (página 5-22)
5. Batería (página 8-27)
6. Fusibles (página 8-28)
7. Perno de drenaje del aceite del motor A (página 8-11)
8. Perno de drenaje del aceite del motor B (página 8-11) 9. Tapón de llenado de aceite del motor (página 8-11)
UB9YS1S0.book Page 2 Monday, October 11, 2021 1:29 PM

Descripción
2-3
2
SAU10431
Mandos e instrumentos
10
11
121
2
3
9
8
7
5
6
4
1. Maneta del freno trasero (página 5-14)
2. Interruptores izquierdos del manillar (página 5-12)
3. Depósito de líquido del freno trasero (página 8-22)
4. Velocímetro (página 5-3)
5. Visor multifunción (página 5-4)
6. Tacómetro (página 5-3)
7. Depósito de líquido del freno delantero (página 8-22)
8. Interruptores derechos del manillar (página 5-12) 9. Maneta del freno delantero (página 5-14)
10.Puño del acelerador (página 8-18)
11.Interruptor principal (página 3-8)
12.Toma de corriente continua (página 5-25)UB9YS1S0.book Page 3 Monday, October 11, 2021 1:29 PM

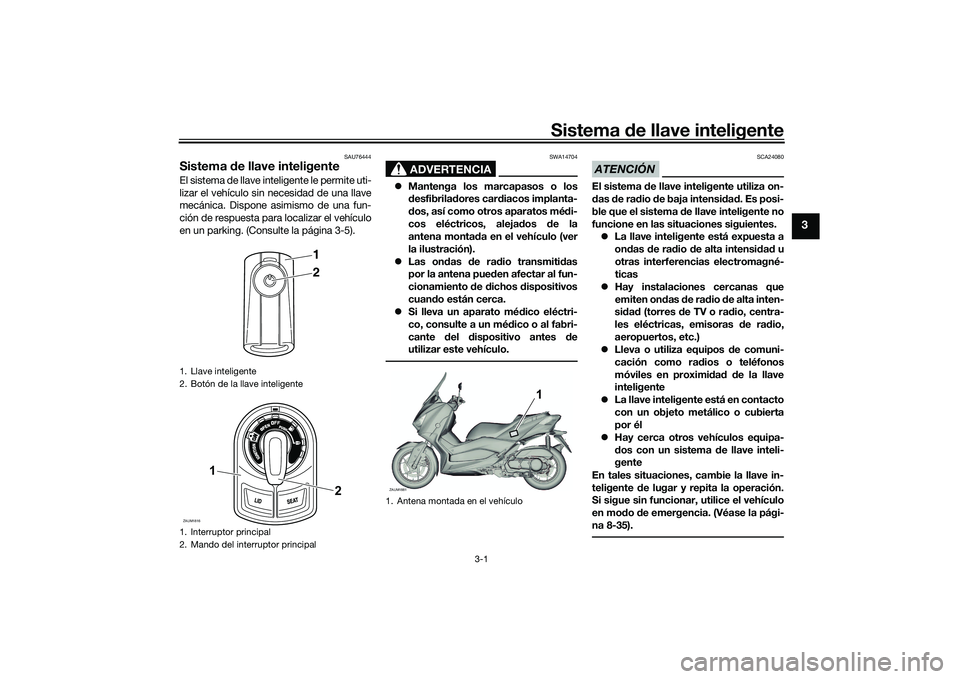

Sistema de llave inteligente
3-1
3
SAU76444
Sistema de llave inteligenteEl sistema de llave inteligente le permite uti-
lizar el vehículo sin necesidad de una llave
mecánica. Dispone asimismo de una fun-
ción de respuesta para localizar el vehículo
en un parking. (Consulte la página 3-5).
ADVERTENCIA
SWA14704
 Mantenga los marcapasos o los
desfibrila dores car diacos implanta-
d os, así como otros aparatos mé di-
cos eléctricos, aleja dos de la
antena montad a en el vehículo (ver
la ilustración).
 Las on das de rad io transmitid as
por la antena pue den afectar al fun-
cionamiento de dichos dispositivos
cuan do están cerca.
 Si lleva un aparato mé dico eléctri-
co, consulte a un mé dico o al fabri-
cante del dispositivo antes de
utilizar este vehículo.
ATENCIÓN
SCA24080
El sistema de llave inteligente utiliza on-
d as de rad io de baja intensi dad . Es posi-
ble que el sistema d e llave inteligente no
funcione en las situaciones siguientes.  La llave inteligente está expuesta a
ondas de ra dio de alta intensi dad u
otras interferencias electromagné-
ticas
 Hay instalaciones cercanas que
emiten on das de rad io de alta inten-
si dad (torres de TV o ra dio, centra-
les eléctricas, emisoras d e radio,
aeropuertos, etc.)
 Lleva o utiliza equipos de comuni-
cación como ra dios o teléfonos
móviles en proximi dad d e la llave
inteligente
 La llave inteligente está en contacto
con un objeto metálico o cubierta
por él
 Hay cerca otros vehículos equipa-
dos con un sistema d e llave inteli-
gente
En tales situaciones, cambie la llave in-
teligente de lugar y repita la operación.
Si sigue sin funcionar, utilice el vehículo
en mo do de emergencia. (Véase la pági-
na 8-35).
1. Llave inteligente
2. Botón de la llave inteligente
1. Interruptor principal
2. Mando del interruptor principal
12
ZAUM1816
2
1
1. Antena montada en el vehículoZAUM1881AUM1881
1
UB9YS1S0.book Page 1 Monday, October 11, 2021 1:29 PM

Sistema de llave inteligente
3-2
3
NOTAPara que la batería del vehículo no se des-
cargue, el sistema de llave inteligente se
desconecta aproximadamente 9 días des-
pués de la última utilización del vehículo (la
función de respuesta queda desactivada).
En ese caso, basta pulsar el mando del in-
terruptor principal para reactivar el sistema
de llave inteligente.
SAUM3960
Ra dio de alcance d el sistema d e
llave inteligenteEl radio de alcance del sistema de llave in-
teligente es de unos 80 cm (31.5 in) desde
la antena.
NOTA Dado que el sistema de llave inteligen-
te utiliza ondas de radio de baja inten-
sidad, el radio de alcance puede verse
afectado por el entorno.
 Cuando la pila de la llave inteligente
está descargada, es posible que la lla-
ve no funcione o que su radio de al-
cance quede muy reducido.
 Si la llave inteligente se desactiva, el
vehículo no la reconocerá aunque se
encuentre dentro del radio de alcan-
ce. Si el sistema de llave inteligente no
funciona, consulte la página 3-5 y ve-
rifique que la llave inteligente esté ac-
tivada.
 Si se coloca la llave inteligente en el
compartimento portaobjetos delante-
ro o trasero, puede interrumpirse la
comunicación entre la llave inteligente
y el vehículo. Si se cierra el comparti-
mento portaobjetos trasero con la lla-
ve inteligente en su interior, el sistema
de llave inteligente puede quedar des-
habilitado. Debe llevar la llave inteli-
gente siempre con usted.
 Cuando deje el vehículo, no olvide
bloquear la dirección y llevarse la llave
inteligente. Se recomienda desactivar
la llave inteligente.
1. Antena montada en el vehículoZAUM1882
1
ZAUM1883
1
UB9YS1S0.book Page 2 Monday, October 11, 2021 1:29 PM

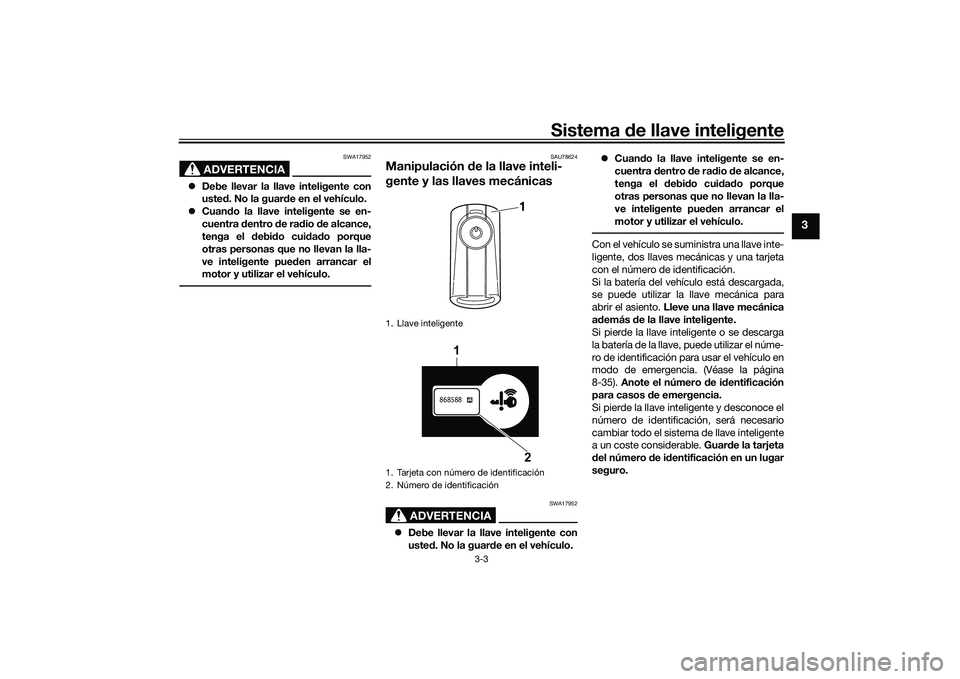

Sistema de llave inteligente
3-3
3
ADVERTENCIA
SWA17952
 Debe llevar la llave inteligente con
uste d. No la guar de en el vehículo.
 Cuan do la llave inteligente se en-
cuentra dentro de rad io de alcance,
tenga el debi do cui dad o porque
otras personas que no llevan la lla-
ve inteligente pue den arrancar el
motor y utilizar el vehículo.
SAU78624
Manipulación de la llave inteli-
gente y las llaves mecánicas
ADVERTENCIA
SWA17952
 Debe llevar la llave inteligente con
uste d. No la guar de en el vehículo. 
Cuan do la llave inteligente se en-
cuentra dentro de rad io de alcance,
tenga el d ebido cui dad o porque
otras personas que no llevan la lla-
ve inteligente pue den arrancar el
motor y utilizar el vehículo.
Con el vehículo se suministra una llave inte-
ligente, dos llaves mecánicas y una tarjeta
con el número de identificación.
Si la batería del vehículo está descargada,
se puede utilizar la llave mecánica para
abrir el asiento. Lleve una llave mecánica
a d emás de la llave inteligente.
Si pierde la llave inteligente o se descarga
la batería de la llave, puede utilizar el núme-
ro de identificación para usar el vehículo en
modo de emergencia. (Véase la página
8-35). Anote el número d e identificación
para casos de emergencia.
Si pierde la llave inteligente y desconoce el
número de identificación, será necesario
cambiar todo el sistema de llave inteligente
a un coste considerable. Guarde la tarjeta
d el número de i dentificación en un lugar
seguro.
1. Llave inteligente
1. Tarjeta con número de identificación
2. Número de identificación
1
868588
1
2
UB9YS1S0.book Page 3 Monday, October 11, 2021 1:29 PM

Sistema de llave inteligente
3-4
3
ATENCIÓN
SCA21573
La llave inteligente contiene componen-
tes electrónicos d e precisión. Observe
las precauciones siguientes para evitar
posibles fallos o d años.
 No sitúe o guar de la llave inteligen-
te en un compartimento portaobje-
tos. La llave inteligente pue de
resultar daña da por efecto d e las vi-
braciones de marcha o el calor ex-
cesivo.
 No deje caer ni d oble ni golpee la
llave inteligente.
 No sumerja la llave inteligente en
agua u otros líqui dos.
 No coloque objetos pesa dos sobre
la llave inteligente ni la someta a
una tensión excesiva.
 No deje la llave inteligente en un si-
tuar expuesto a la luz solar d irecta,
alta temperatura o humed ad eleva-
d a.
 No perfore ni trate de mo dificar la
llave inteligente.
 Mantenga la llave inteligente aleja-
da de campos magnéticos intensos
y objetos magnéticos como sujeta-
llaves, televisores y or dena dores.
 Mantenga la llave inteligente aleja-
da de aparatos mé dicos eléctricos. 
Evite el contacto de aceites, puli-
mentos, combustible o cualquier
pro ducto químico fuerte con la llave
inteligente. La llave inteligente pue-
d e decolorarse o agrietarse.
NOTA La pila de la llave inteligente dura
aproximadamente dos años; no obs-
tante, esta duración puede variar se-
gún las condiciones de
funcionamiento.
 Cambie la pila de la llave si la luz indi-
cadora del sistema de llave inteligente
parpadea durante 20 segundos cuan-
d o s e d a e l c o n t ac to o si n o s e en c i en -
de cuando se pulsa el botón de la
llave. (Véase la página 3-6). Si el siste-
ma de llave inteligente sigue sin fun-
cionar después de cambiar la pila de
la llave inteligente, compruebe la ba-
tería del vehículo y haga revisar el ve-
hículo en un concesionario Yamaha.
 Si la llave inteligente recibe ondas de
radio de forma continua, la pila se
descargará rápidamente. (Por ejem-
plo, en proximidad de aparatos eléc-
tricos como televisores, radios u
ordenadores). 
Puede registrar un máximo de seis lla-
ves inteligentes en el mismo vehículo.
Si necesita llaves inteligentes de re-
puesto, consulte a un concesionario
Yamaha.
 Si pierde la llave inteligente, póngase
en contacto inmediatamente con un
concesionario Yamaha para evitar el
robo del vehículo.
UB9YS1S0.book Page 4 Monday, October 11, 2021 1:29 PM

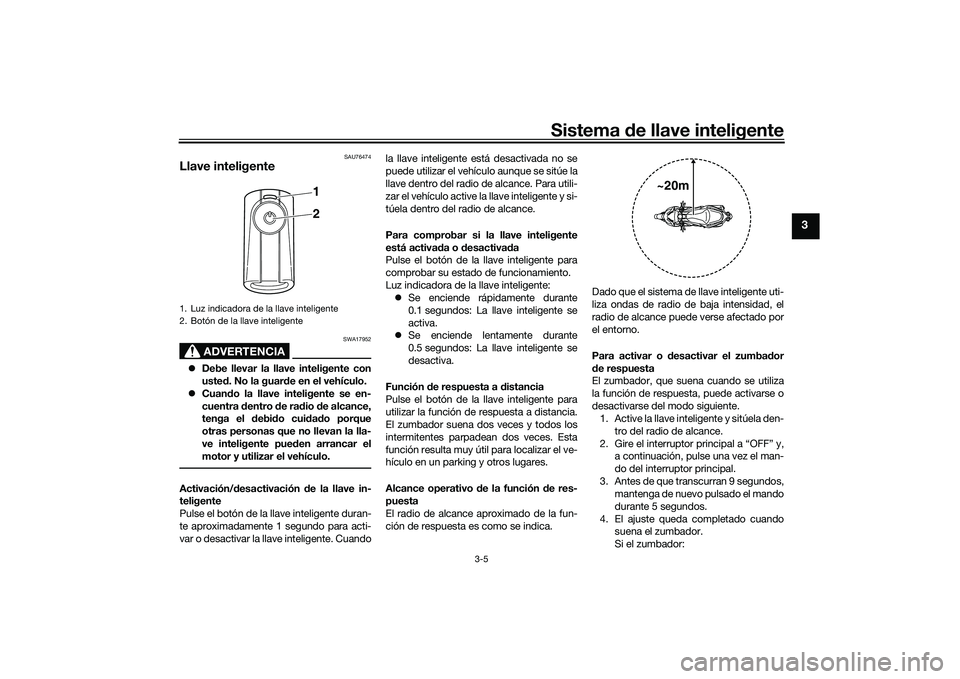

Sistema de llave inteligente
3-5
3
SAU76474
Llave inteligente
ADVERTENCIA
SWA17952
 Debe llevar la llave inteligente con
uste d. No la guar de en el vehículo.
 Cuan do la llave inteligente se en-
cuentra dentro de rad io de alcance,
tenga el debi do cui dad o porque
otras personas que no llevan la lla-
ve inteligente pue den arrancar el
motor y utilizar el vehículo.Activación/ desactivación de la llave in-
teligente
Pulse el botón de la llave inteligente duran-
te aproximadamente 1 segundo para acti-
var o desactivar la llave inteligente. Cuando la llave inteligente está desactivada no se
puede utilizar el vehículo aunque se sitúe la
llave dentro del radio de alcance. Para utili-
zar el vehículo active la llave inteligente y si-
túela dentro del radio de alcance.
Para comprobar si la llave inteligente
está activa
da o d esactiva da
Pulse el botón de la llave inteligente para
comprobar su estado de funcionamiento.
Luz indicadora de la llave inteligente:  Se enciende rápidamente durante
0.1 segundos: La llave inteligente se
activa.
 Se enciende lentamente durante
0.5 segundos: La llave inteligente se
desactiva.
Función de respuesta a d istancia
Pulse el botón de la llave inteligente para
utilizar la función de respuesta a distancia.
El zumbador suena dos veces y todos los
intermitentes parpadean dos veces. Esta
función resulta muy útil para localizar el ve-
hículo en un parking y otros lugares.
Alcance operativo de la función d e res-
puesta
El radio de alcance aproximado de la fun-
ción de respuesta es como se indica. Dado que el sistema de llave inteligente uti-
liza ondas de radio de baja intensidad, el
radio de alcance puede verse afectado por
el entorno.
Para activar o
desactivar el zumba dor
d e respuesta
El zumbador, que suena cuando se utiliza
la función de respuesta, puede activarse o
desactivarse del modo siguiente. 1. Active la llave inteligente y sitúela den-
tro del radio de alcance.
2. Gire el interruptor principal a “OFF” y, a continuación, pulse una vez el man-
do del interruptor principal.
3. Antes de que transcurran 9 segundos, mantenga de nuevo pulsado el mando
durante 5 segundos.
4. El ajuste queda completado cuando suena el zumbador.
Si el zumbador:1. Luz indicadora de la llave inteligente
2. Botón de la llave inteligente
1
2
~20m
UB9YS1S0.book Page 5 Monday, October 11, 2021 1:29 PM

Sistema de llave inteligente
3-6
3
 Suena dos veces: El zumbador
se desactiva.
 Suena una vez: El zumbador se
activa.
SAU76484
Cambio de la pila de la llave inte-
ligenteCambie la pila en las situaciones siguien-
tes.
 La luz indicadora del sistema de llave
inteligente parpadea durante unos
20 segundos cuando se da el contac-
to del vehículo.
 La función de respuesta no funciona
cuando se pulsa el botón de la llave.
ADVERTENCIA
SWA20631
Hay peligro de explosión si la pila se
cambia incorrectamente  Cambiar únicamente por una pila
del mismo tipo o equivalente. 
Compruebe y acate to das las leyes
y reglamentos locales para la elimi-
nación de pilas o baterías.
 No tire nunca una batería al fuego ni
la aplaste o corte mecánicamente.
 Si la batería se desecha de forma
incorrecta o se calienta a una tem-
peratura eleva da (100 °C (212 °F) o
superior), pue de generarse gas en
su interior, lo que provocaría una
fuga de electrolito, un cortocircuito
interno, generación de calor, una
explosión y una combustión violen-
ta.
No exponga la uni dad manual a un calor
excesivo como el del sol, fuego o simila-
res.
No ingerir la pila, peligro de quema dura
química  Este pro ducto contiene una pila de
botón. En caso de ingestión de la
pila de botón, en solo 2 horas la pila
pue de provocar graves quema du-
ras químicas internas que pue den
resultar mortales. Mantenga las pi-
las nuevas y usa das fuera del alcan-
ce de los niños.1. Luz indicadora del sistema de llave
inteligente “ ”ZAUM1884
1
UB9YS1S0.book Page 6 Monday, October 11, 2021 1:29 PM
