2022 YAMAHA XMAX 125 Manuale de Empleo (in Spanish)

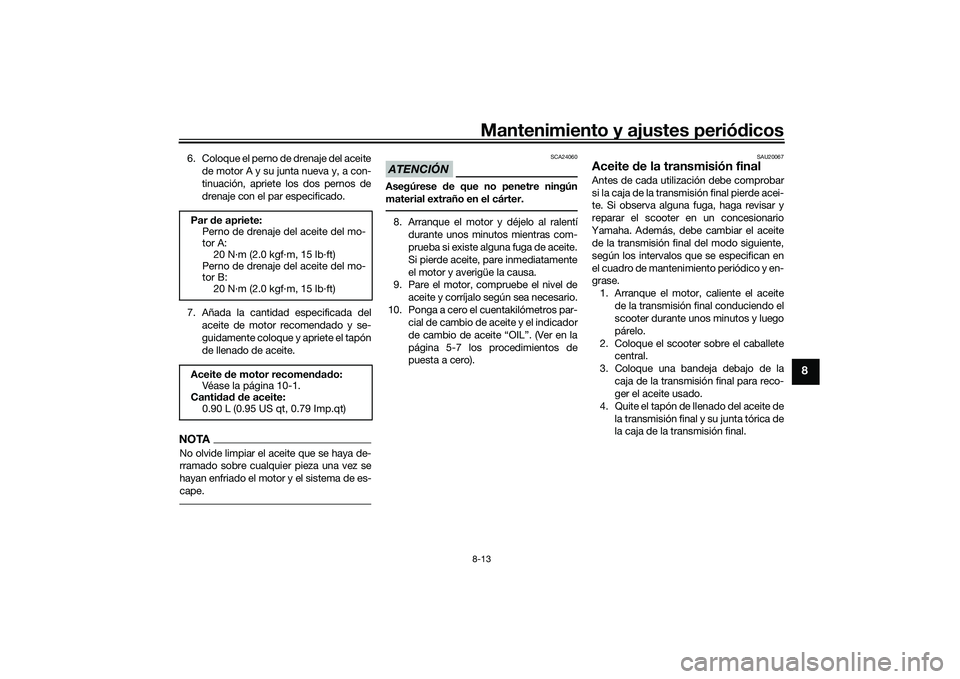

Mantenimiento y ajustes periódicos8-13
8
6. Coloque el perno de drenaje del aceite
de motor A y su junta nueva y, a con-
tinuación, apriete los dos pernos de
drenaje con el par especificado.
7. Añada la cantidad especificada del aceite de motor recomendado y se-
guidamente coloque y apriete el tapón
de llenado de aceite.NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.
ATENCIÓN
SCA24060
Asegúrese de que no penetre ningún
material extraño en el cárter.8. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.
9. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.
10. Ponga a cero el cuentakilómetros par- cial de cambio de aceite y el indicador
de cambio de aceite “OIL”. (Ver en la
página 5-7 los procedimientos de
puesta a cero).
SAU20067
Aceite de la transmisión finalAntes de cada utilización debe comprobar
si la caja de la transmisión final pierde acei-
te. Si observa alguna fuga, haga revisar y
reparar el scooter en un concesionario
Yamaha. Además, debe cambiar el aceite
de la transmisión final del modo siguiente,
según los intervalos que se especifican en
el cuadro de mantenimiento periódico y en-
grase.
1. Arranque el motor, caliente el aceite de la transmisión final conduciendo el
scooter durante unos minutos y luego
párelo.
2. Coloque el scooter sobre el caballete central.
3. Coloque una bandeja debajo de la caja de la transmis ión final para reco-
ger el aceite usado.
4. Quite el tapón de llenado del aceite de la transmisión final y su junta tórica de
la caja de la transmisión final.
Par
de apriete:
Perno de drenaje del aceite del mo-
tor A:
20 N·m (2.0 kgf·m, 15 lb·ft)
Perno de drenaje del aceite del mo-
tor B:
20 N·m (2.0 kgf·m, 15 lb·ft)
Aceite de motor recomen dad o:
Véase la página 10-1.
Canti dad d e aceite:
0.90 L (0.95 US qt, 0.79 Imp.qt)
UB9YS1S0.book Page 13 Monda y, October 11, 2021 1:29 PM

Mantenimiento y ajustes periódicos
8-14
8
5. Quite el perno de drenaje del aceite de
la transmisión final y su junta para va-
ciar el aceite de la caja de la transmi-
sión final. 6. Coloque el perno de drenaje del aceite
de la transmisión final con la junta
nueva y apriételo con el par especifi-
cado.
7. Llene la caja con la cantidad especifi- cada de aceite de la transmisión final
del tipo recomendado.
¡ADVERTENCIA! Asegúrese de que
no penetre ningún material extraño
en la caja del engranaje final. Ase-
gúrese de que no caiga aceite en el
neumático o en la rue da.
[SWA11312]
8. Coloque el tapón de llenado del aceite
de la transmisión final y su junta tórica
y, a continuación, apriete el tapón de
llenado del aceite.
9. Compruebe si la caja de la transmi-
sión final pierde aceite. Si pierde acei-
te averigüe la causa.
SAUS1203
Líqui do refrigeranteEl nivel de líquido refrigerante se debe
comprobar con regularidad. Además, debe
cambiar el líquido refrigerante según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico.NOTASi no dispone de líquido refrigerante origi-
nal Yamaha, utilice un anticongelante al eti-
leno glicol con inhibidores de corrosión
para motores de aluminio, mezclado con
agua destilada en una proporción de 1:1.
SAUM4331
Para comprobar el nivel de líqui do refri-
gerante
1. Coloque el vehículo sobre el caballete central.
1. Tapón de llenado del aceite de la transmi-sión final
2. Junta tórica
1. Perno de drenaje del aceite de la transmi- sión final
2. JuntaZAUM1945
1
2
ZAUM1946
12
Par de apriete:
Perno de vaciado del aceite de la
transmisión final:
20 N·m (2.0 kgf·m, 15 lb·ft)
Aceite de la transmisión final reco-
men dad o:
Véase la página 10-1.
Canti dad d e aceite:
0.10 L (0.11 US qt, 0.09 Imp.qt)
Líqui do refrigerante recomen dad o:
Líquido refrigerante YAMALUBE
Canti dad d e líqui do refrigerante:
Depósito de líquido refrigerante
(marca de nivel máximo): 0.13 L (0.14 US qt, 0.11 Imp.qt)
Radiador (incluidos todos los pa-
sos): 0.46 L (0.49 US qt, 0.40 Imp.qt)
UB9YS1S0.book Page 14 Monda y, October 11, 2021 1:29 PM

Mantenimiento y ajustes periódicos8-15
8
NOTA El nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.
 Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, la
lectura puede resultar errónea.2. Compruebe el nivel de líquido refrige-
rante en el depósito.NOTAEl líquido refrigerante debe situarse entre
las marcas de nivel máximo y mínimo.
3. Si el líquido refrigerante se encuentraen la marca de nivel mínimo o por de-
bajo de la misma, hacer añadir líquido
refrigerante al depósito en un conce-
sionario Yamaha.
SAU33032
Cambio del líqui do refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha. ¡ADVERTENCIA!
No quite nunca el tapón del ra dia dor
cuan do el motor esté caliente.
[SWA10382] SAU67174
Filtro
de aire y filtro de aire d e la
caja de la correa trapezoi dalSe debe cambiar el filtro de aire y limpiar el
filtro de aire de la caja de la correa trapezoi-
dal según los intervalos que se especifican
en el cuadro de mantenimiento periódico y
engrase. Efectúe el mantenimiento de los
filtros de aire con mayor frecuencia si con-
duce en lugares especialmente húmedos o
polvorientos. Si es necesario, debe com-
probar y limpiar el tubo de drenaje de la
caja del filtro de aire y el tubo de drenaje del
filtro de aire de la caja de la correa trapezoi-
dal.
Limpieza del tubo de drenaje de la caja
d el filtro de aire
1. Mirilla de control del nivel de líquido refrige-
rante
2. Marca de nivel máximo
3. Marca de nivel mínimoZAUM1947
1 2
2
3 2
3
Capaci dad d el depósito de líqui do
refrigerante (hasta la marca de nivel
máximo): 0.13 L (0.14 US qt, 0.11 Imp.qt)
1. Tubo de drenaje del filtro de aireZAUM1948
1 11
UB9YS1S0.book Page 15 Monda y, October 11, 2021 1:29 PM

Mantenimiento y ajustes periódicos
8-16
8
1. Compruebe si hay suciedad o agua
acumulada en el tubo del lado poste-
rior de la caja del filtro de aire.
2. Si encuentra suciedad o agua des- monte el tubo de la brida, límpielo y
vuélvalo a montar.NOTASi había suciedad o agua en el tubo de dre-
naje, compruebe si el filtro de aire está ex-
cesivamente sucio o dañado y cámbielo
según sea necesario.Cambio del filtro de aire
1. Coloque el vehículo sobre el caballete central.
2. Desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos. 3. Extraiga el filtro de aire.
4. Introduzca un filtro de aire nuevo en la
caja del mismo. ATENCIÓN: Verifi-
que que el filtro de aire esté correc-
tamente asenta do en la caja del
filtro de aire. El motor no se debe
utilizar nunca sin el filtro d e aire
monta do; de lo contrario, el o los
pistones y/o cilin dros pue den des-
gastarse excesivamente.
[SCA10482]
ATENCIÓN
SCA21220
 El filtro de aire se debe cambiar se-
gún los intervalos que se especifi-
can en el cua dro de mantenimiento
perió dico. 
El filtro de aire se debe cambiar con
más frecuencia si se utiliza a menu-
d o el vehículo en con diciones de
lluvia o polvo.
 El filtro d e aire no se pued e limpiar
con aire comprimi do. Se d ebe cam-
biar.
5. Monte la cubierta de la caja del filtro de aire colocando los tornillos.
Limpieza del tubo colector de la caja de
la correa trapezoi dal
1. Compruebe si hay suciedad o agua acumulada en el tubo del lado poste-
rior de la caja de la correa trapezoidal.
2. Si encuentra suciedad o agua des-
monte el tubo de la brida, límpielo y
vuélvalo a montar.
1. Cubierta de la caja del filtro de aire
2. TornilloZAUM1949
2 2 1
2
22 1
2
2
1. Filtro de aireZAUM1950
1 11
1. Tubo colector de la caja de la correa trape- zoidalZAUM1951
1 11
UB9YS1S0.book Page 16 Monda y, October 11, 2021 1:29 PM

Mantenimiento y ajustes periódicos8-17
8
NOTASi había suciedad o agua en el tubo de dre-
naje, compruebe si el filtro de aire de la caja
de la correa trapezoidal está excesivamen-
te sucio o dañado y límpielo o cámbielo se-
gún sea necesario.Limpieza del elemento d el filtro de aire
d e la caja de la correa trapezoi dal
1. Coloque el vehículo sobre el caballete
central.
2. Extraiga los tornillos y retire la tapa del filtro de aire de la caja de la correa tra-
pezoidal hacia fuera y alejándola de la
correa. 3. Extraiga el filtro de aire de la caja de la
correa trapezoidal y límpielo con di-
solvente. Después de limpiarlo, elimi-
ne los restos de disolvente estrujando
el filtro. ¡ADVERTENCIA! Utilice úni-
camente un d isolvente específico
para la limpieza de piezas. Para evi-
tar el riesgo d e incendio o explo-
sión, no utilice gasolina o
d isolventes cuya temperatura de
inflamabili dad sea baja.
[SWA10432]
ATENCIÓN: Para evitar que se es-
tropee el elemento del filtro de aire,
manipúlelo con suavi dad y con cui-
d ad o; no lo d oble ni lo retuerza.[SCA10522]
4. Aplique aceite del tipo recomendado
a toda la superficie del filtro de aire y
seguidamente oprímalo para eliminar
el exceso de aceite.NOTAEl filtro de aire debe estar húmedo
pero no gotear.
 Compruebe si el filtro de aire está da-
ñado o excesivamente sucio y cám-
bielo si resulta necesario.5. Introduzca el filtro en la caja de la co-
rrea trapezoidal.
6. Monte la tapa del filtro de aire colo-
cando los tornillos.
1. Cubierta del filtro de aire de la caja de la co-rrea trapezoidal
2. TornilloZAUM1952
1 1
21
2
2
2
1. Filtro de aire de la caja de la correa trapezoi- dalZAUM1953
1 11
Aceite recomen dad o:
Aceite Yamaha para filtros de aire
de esponja u otro aceite de calidad
para filtros de aire de esponja
UB9YS1S0.book Page 17 Monda y, October 11, 2021 1:29 PM

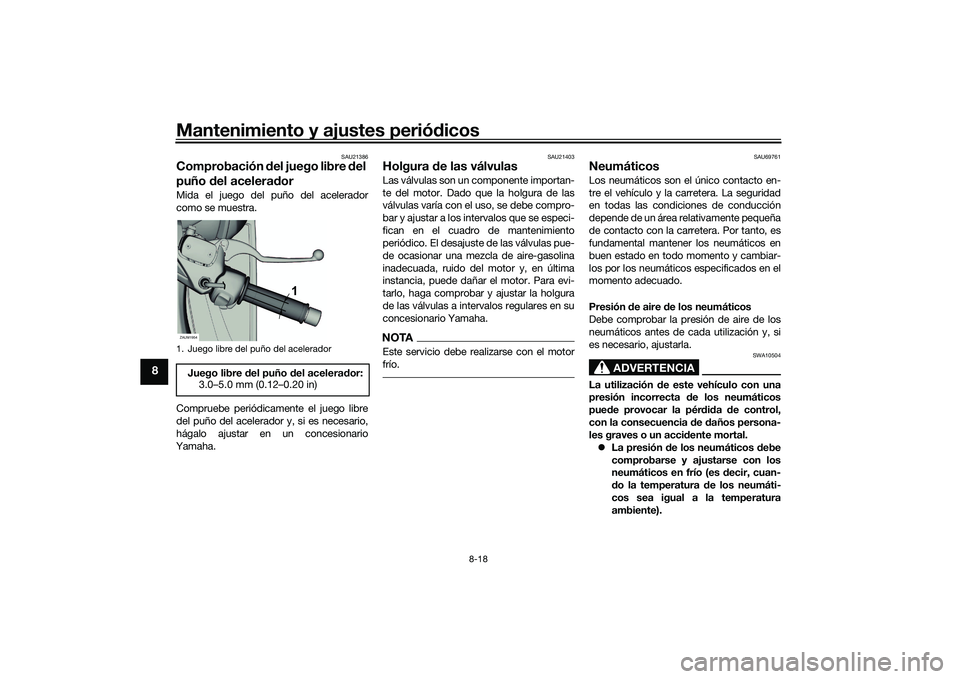

Mantenimiento y ajustes periódicos
8-18
8
SAU21386
Comprobación del juego libre del
puño del acelerad orMida el juego del puño del acelerador
como se muestra.
Compruebe periódicamente el juego libre
del puño del acelerador y, si es necesario,
hágalo ajustar en un concesionario
Yamaha.
SAU21403
Holgura de las válvulasLas válvulas son un componente importan-
te del motor. Dado que la holgura de las
válvulas varía con el uso, se debe compro-
bar y ajustar a los intervalos que se especi-
fican en el cuadro de mantenimiento
periódico. El desajuste de las válvulas pue-
de ocasionar una mezcla de aire-gasolina
inadecuada, ruido del motor y, en última
instancia, puede dañar el motor. Para evi-
tarlo, haga comprobar y ajustar la holgura
de las válvulas a intervalos regulares en su
concesionario Yamaha.NOTAEste servicio debe realizarse con el motor
frío.
SAU69761
NeumáticosLos neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire d e los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización de este vehículo con una
presión incorrecta d e los neumáticos
pue de provocar la pér did a de control,
con la consecuencia de daños persona-
les graves o un acci dente mortal.
 La presión d e los neumáticos d ebe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
d o la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
1. Juego libre del puño del aceleradorJuego libre del puño del acelerad or:
3.0–5.0 mm (0.12–0.20 in)ZAUM1954
1
UB9YS1S0.book Page 18 Monda y, October 11, 2021 1:29 PM

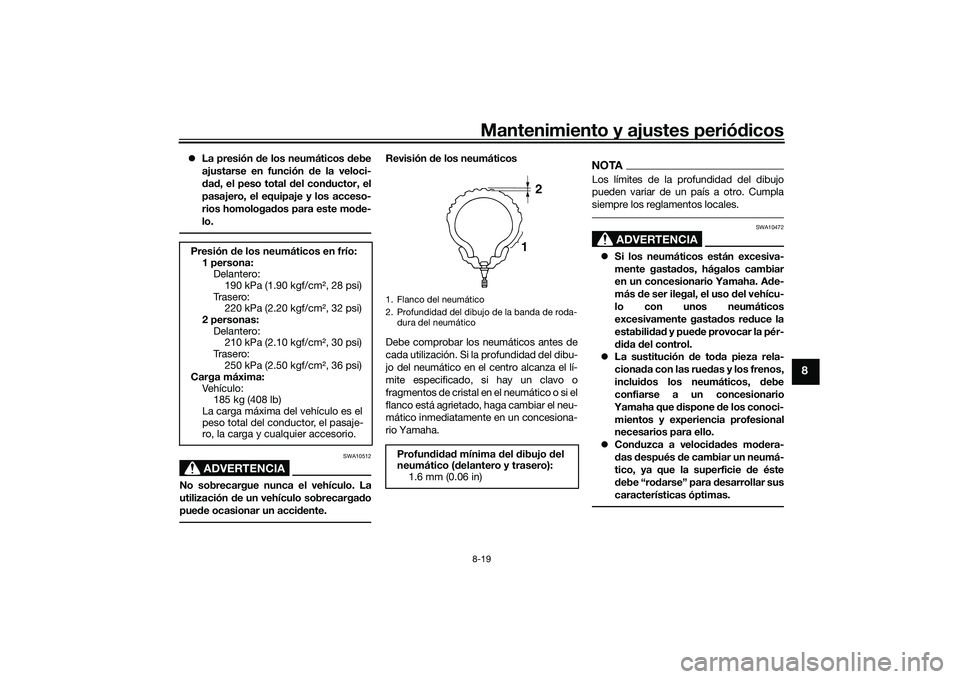

Mantenimiento y ajustes periódicos8-19
8
 La presión de los neumáticos debe
ajustarse en función de la veloci-
d ad , el peso total del con ductor, el
pasajero, el equipaje y los acceso-
rios homologa dos para este mo de-
lo.
ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecarga do
pue de ocasionar un acci dente.
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha.
NOTALos límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.
ADVERTENCIA
SWA10472
 Si los neumáticos están excesiva-
mente gasta dos, hágalos cambiar
en un concesionario Yamaha. A de-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gasta dos red uce la
estabili dad y pue de provocar la pér-
d id a del control.
 La sustitución d e toda pieza rela-
ciona da con las rue das y los frenos,
inclui dos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.
 Con duzca a veloci dad es mo dera-
d as después de cambiar un neumá-
tico, ya que la superficie de éste
d ebe “ro darse” para d esarrollar sus
características óptimas.
Presión de los neumáticos en frío:
1 persona: Delantero:
190 kPa (1.90 kgf/cm2, 28 psi)
Trasero: 220 kPa (2.20 kgf/cm2, 32 psi)
2 personas: Delantero: 210 kPa (2.10 kgf/cm2, 30 psi)
Trasero: 250 kPa (2.50 kgf/cm2, 36 psi)
Carga máxima:
Veh íc ul o:185 kg (408 lb)
La carga máxima del vehículo es el
peso total del conductor, el pasaje-
ro, la carga y cualquier accesorio.
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumático
Profun did ad mínima del dibujo del
neumático ( delantero y trasero):
1.6 mm (0.06 in)
1 2
UB9YS1S0.book Page 19 Monda
y, October 11, 2021 1:29 PM

Mantenimiento y ajustes periódicos
8-20
8
Información relativa a los neumáticos
Este modelo está equipado con neumáti-
cos sin cámara provistos de válvula de aire.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo
del neumático y en la goma del flanco, a ve-
ces acompañadas de deformación de la
carcasa, son una prueba de envejecimien-
to. Especialistas en neumáticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10462
Los neumáticos delantero y trasero de-
ben ser de la misma marca y diseño; de
lo contrario, las características d e ma-
nejabili dad d el vehiculo pue den ser d ife-
rentes, lo que po dría ocasionar un
acci dente.Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este modelo los neumáticos que se relacionan a
continuación.
SAU21963
Llantas de aleaciónPara asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
 Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si obser-
va algún daño, haga cambiar la rueda
en un concesionario Yamaha. No in-
tente realizar ni la más mínima repara-
ción en una rueda. Una rueda
deformada o agrietada debe sustituir-
se.
 La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
Neumático
delantero:
Ta m a ñ o :
120/70-15 M/C 56S
Marca/modelo: MICHELIN/CITY GRIP 2
Neumático trasero: Ta m a ñ o :140/70-14 M/C 68S
Marca/modelo: MICHELIN/CITY GRIP 2
UB9YS1S0.book Page 20 Monda y, October 11, 2021 1:29 PM
