Mantenimiento y ajustes periódicos8-5
8
SAU71343

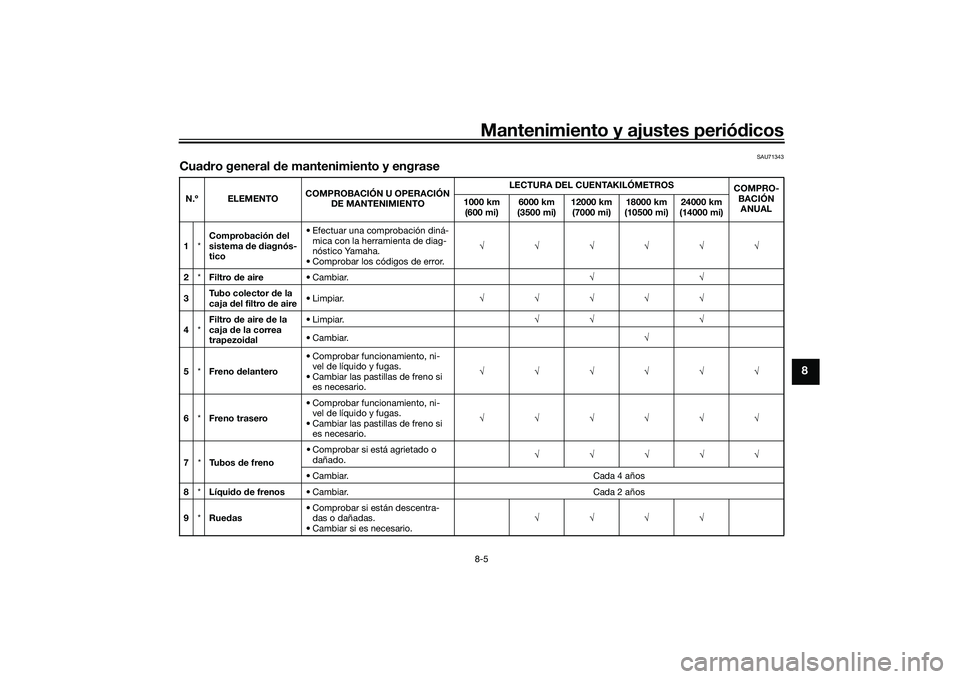

Cua dro general de mantenimiento y engraseN.º ELEMENTO COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
1 *Comprobación d
el
sistema de diagnós-
tico • Efectuar una comprobación diná-
mica con la herramienta de diag-
nóstico Yamaha.
• Comprobar los códigos de error. 
2 *Filtro de aire • Cambiar. 
3 Tubo colector
de la
caja del filtro de aire •Limpiar.

4 *Filtro
de aire de la
caja de la correa
trapezoi dal •Limpiar.
 
• Cambiar. 
5 *Freno delantero • Comprobar funcionamiento, ni-
vel de líquido y fugas.
• Cambiar las pastillas de freno si es necesario. 
6 *Freno trasero • Comprobar funcionamiento, ni-
vel de líquido y fugas.
• Cambiar las pastillas de freno si es necesario. 
7 *Tubos de freno • Comprobar si está agrietado o
dañado. 
• Cambiar. Cada 4 años
8 *Líqui do de frenos • Cambiar. Cada 2 años
9 *Ru

e d as • Comprobar si están descentra-
das o dañadas.
• Cambiar si es necesario. 
UB9YS1S0.book Page 5 Monday, October 11, 2021 1:29 PM

Mantenimiento y ajustes periódicos
8-6
8
10 *Neumáticos • Comprobar la profundidad del di-
bujo y si está dañado.
• Cambiar si es necesario.
• Comprobar la presión.
• Corregir si es necesario. 
11 *Cojinetes de rue da • Comprobar si los cojinetes están
flojos o dañados. 
12 *Cojinetes
de direc-
ción • Comprobar que los conjuntos de
cojinetes no estén flojos. 
• Recubrir moderadamente con grasa a base de jabón de litio. 
13 *Fijaciones
del basti-
d or • Comprobar que todas las tuer-
cas, pernos y tornillos estén co-
rrectamente apretados. 
14 Eje pivote
de las
manetas de freno
d elantero y trasero • Lubricar con grasa de silicona.

15 Caballete lateral,
caballete central • Comprobar funcionamiento.
• Lubricar con grasa a base de ja-
bón de litio. 
16 *Interruptor
del ca-
ballete lateral • Compruebe el funcionamiento y
cámbielo según sea necesario. 
17 *Horquilla delantera • Comprobar funcionamiento y si
existen fugas de aceite.
• Cambiar si es necesario. 
18 *Conjuntos amorti-
gua
dores • Comprobar funcionamiento y si
existen fugas de aceite.
• Cambiar si es necesario. 
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(
14000 mi)
UB9YS1S0.book Page 6 Monday, October 11, 2021 1:29 PM

Mantenimiento y ajustes periódicos8-7
8

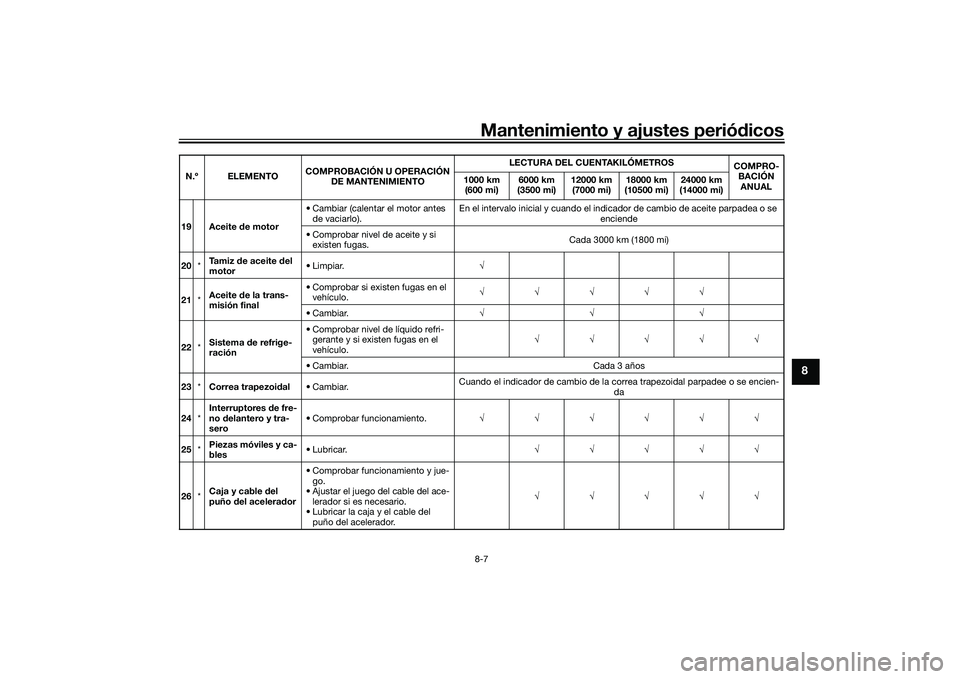

19 Aceite de motor • Cambiar (calentar el motor antes
de vaciarlo). En el intervalo inicial y cuando el indi
cador de cambio de aceite parpadea o se
enciende
• Comprobar nivel de aceite y si existen fugas. Cada 3000 km (1800 mi)
20 *Ta m i z
de aceite del
motor •Limpiar.

21 *Aceite
de la trans-
misión final • Comprobar si existen fugas en el
vehículo. 
• Cambiar. 
22 *Sistema
de refrige-
ración • Comprobar nivel de líquido refri-
gerante y si existen fugas en el
vehículo. 
• Cambiar. Cada 3 años
23 *Correa trapezoi dal • Cambiar. Cuando el indicador de cambio de la correa trapezoidal parpadee o se encien-
da
24 *Interruptores
de fre-
no delantero y tra-
sero • Comprobar funcionamiento.

25 *Piezas móviles y ca-
bles • Lubricar.

26 *Caja y cable d
el
puño del acelera dor • Comprobar funcionamiento y jue-
go.
• Ajustar el juego del cable del ace- lerador si es necesario.
• Lubricar la caja y el cable del puño del acelerador. 
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
UB9YS1S0.book Page 7 Monday, October 11, 2021 1:29 PM

Mantenimiento y ajustes periódicos
8-8
8
SAU72790
NOTA Filtro de aire del motor y filtro de aire de la correa trapezoidal
• El filtro de aire del motor de este modelo está dotado de un elemento de papel desechable; dicho elemento está revestido de aceite y, para no dañarlo, no se debe limpiar con aire comprimido.
• Si se utiliza el vehículo en lugares especialmente húmedos o polvorientos, el filtro de aire del motor y el filtro de aire de la caja de
la correa trapezoidal se deben cambiar con mayor frecuencia.
 Mantenimiento del freno hidráulico
• Después de desmontar las bombas de freno y las pinzas, cambie siempre el líquido de frenos. Compruebe regularmente los ni- veles de líquido de frenos y llene los depósitos según sea necesario.
• Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.27 *Luces, señales e in-
terruptores • Comprobar funcionamiento.
• Ajustar la luz del faro.

N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)UB9YS1S0.book Page 8 Monday, October 11, 2021 1:29 PM

Mantenimiento y ajustes periódicos8-9
8
SAU18752
Desmontaje y montaje del panelEl panel que se muestra debe desmontarse
para poder realizar algunas de las opera-
ciones de mantenimiento que se describen
en este capítulo. Consulte este apartado
cada vez que necesite desmontar y montar
el panel.
SAU78530
Panel A
Para desmontar el panelExtraiga los tornillos y, a continuación, tire
del panel hacia fuera y desplácelo hacia
delante como se muestra. Para montar el panel
Coloque el panel en su posición original y
apriete los tornillos.
1. Panel AZAUM1938
1
1. Tornillo
1. Panel AZAUM19391
1
ZAUM1940
1
ZAUM1941
