2464-5. Utilização dos sistemas de apoio à condução
Interruptores de controlo dos
medidores
Liga/desliga a função de Monitorização
do Ângulo Morto.
Indicadores nos espelhos retro-
visores exteriores
Quando é detetado um veículo num
ângulo morto dos espelhos retrovisores
exteriores, ou quando um veículo se
aproxima rapidamente vindo de trás em
direção a um ângulo morto, o indicador
do espelho retrovisor exterior do lado
detetado acende. Se mover a alavanca
do sinal de mudança de direção na
direção do lado detetado, o indicador
do espelho retrovisor exterior pisca.
Indicador BSM OFF
Acende quando a Monitorização do
Ângulo Morto for desativada.
nVisibilidade dos indicadores dos
espelhos retrovisores exteriores
Com a luz solar intensa, pode ser difícil
visualizar os indicadores dos espelhos
retrovisores exteriores.
nQuando a indicação “BSM indispo -
nível, Consulte o Manual do Pro -
prietário” for exibida no mostrador
de informações múltiplas
Pode existir gelo, neve, lama, etc. acumu -
lada nas imediações da área do sensor
do para-choques traseiro. ( P.246) O
sistema deve retomar o seu funciona -
mento normal quando remover gelo, neve, lama, etc. do para-choques traseiro.
Para além disso, os sensores podem não
funcionar normalmente em ambientes
extremamente quentes ou frios.
nQuando a indicação “Avaria no
BSM Contacte o concessionário”
aparecer no mostrador de informa -
ções múltiplas
Pode existir uma avaria no sensor ou
este pode estar desalinhado. Leve o
seu veículo a um concessionário Toyota
autorizado, reparador Toyota autori -
zado ou a qualquer reparador da sua
confiança para que este proceda a uma
inspeção.
nConfiguração
Algumas funções podem ser personali -
zadas. ( P.430)
nCertificação da Monitorização do
Ângulo Morto
 P.553
Componentes do sistema
AVISO
nPara assegurar o funcionamento
correto do sistema
Os sensores da Monitorização do
Ângulo Morto estão instalados no inte -
rior das extremidades esquerda e
direita do para-choques traseiro, res-
petivamente. Cumpra com o seguinte
para garantir que a Monitorização do
Ângulo Morto funciona corretamente.

247
4
4-5. Utilização dos sistemas de apoio à condução
Condução
Utilize os interruptores de controlo
dos medidores para ligar/desligar a
função.
1 Prima / (mostrador vertical)
ou / (mostrador horizontal)
nos interruptores de controlo dos
medidores para selecionar .
2 Prima / (mostrador vertical)
ou / (mostrador horizontal)
nos interruptores de controlo dos
medidores para selecionar e de
seguida pressione .
l
Mantenha os sensores e as áreas
que circundam o para-choques tra-
seiro sempre limpos.
Se um sensor ou a respetiva área cir -
cundante no para-choques traseiro
estiver suja ou coberta com neve, a
Monitorização do Ângulo Morto pode
não funcionar e será exibida uma
mensagem de aviso ( P.246). Nesta
situação, limpe a sujidade ou neve e
conduza o veículo quando as condi -
ções de funcionamento da função
BSM (Monitorização do Ângulo Morto)
( P.249) estiverem reunidas durante,
cerca de, 10 minutos. Se a mensagem
de aviso não desaparecer, leve o veí-
culo a um concessionário Toyota auto-
rizado, reparador Toyota autorizado ou
a qualquer reparador da sua confiança
para que este proceda a uma inspeção.
lNão aplique acessórios, autocolan -
tes (incluindo autocolantes transpa -
rentes), fita de alumínio, etc. a um
sensor nem na respetiva área cir -
cundante no para-choques traseiro.
lNão submeta o sensor nem a respe -
tiva área circundante no para-cho -
ques traseiro a um impacto forte.
Se o sensor se deslocar mesmo que
ligeiramente, o sistema pode avariar
e os veículos podem não ser devi -
damente detetados.
Nas situações que se seguem, leve
o seu veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador
da sua confiança para que este pro -
ceda a uma inspeção.
• O sensor ou a respetiva área circun -
dante foi sujeita a um impacto forte.
• A área que circunda o sensor está arranhada ou amassada, ou parte
do mesmo foi desligada.
lNão desmonte o sensor.
lNão altere o sensor nem a respetiva
área circundante no para-choques
traseiro.
lSe for necessário remover/instalar
ou substituir um sensor ou o para -
-choques traseiro, dirija-se a um
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador
da sua confiança.
lNão pinte o para-choques traseiro
noutra cor que não uma cor genuína
Toyota.
Ligar/desligar a Monitoriza-
ção do Ângulo Morto

2484-5. Utilização dos sistemas de apoio à condução
nVeículos que podem ser detetados pela Monitorização do Ângulo Morto
A Monitorização do Ângulo Morto utiliza sensores de radar para detetar os veí -
culos que circulam em faixas adjacentes e avisa o condutor da presença des -
ses veículos através dos indicadores nos espelhos retrovisores exteriores.
Veículos que estão a circular em áreas onde não são visíveis utilizando
os espelhos retrovisores exteriores (ângulos mortos)
Veículos que se aproximam rapidamente vindos detrás em áreas que
não são visíveis utilizando os espelhos retrovisores exteriores (ângulos
mortos)
nÁreas de deteção da Monitorização do Ângulo Morto

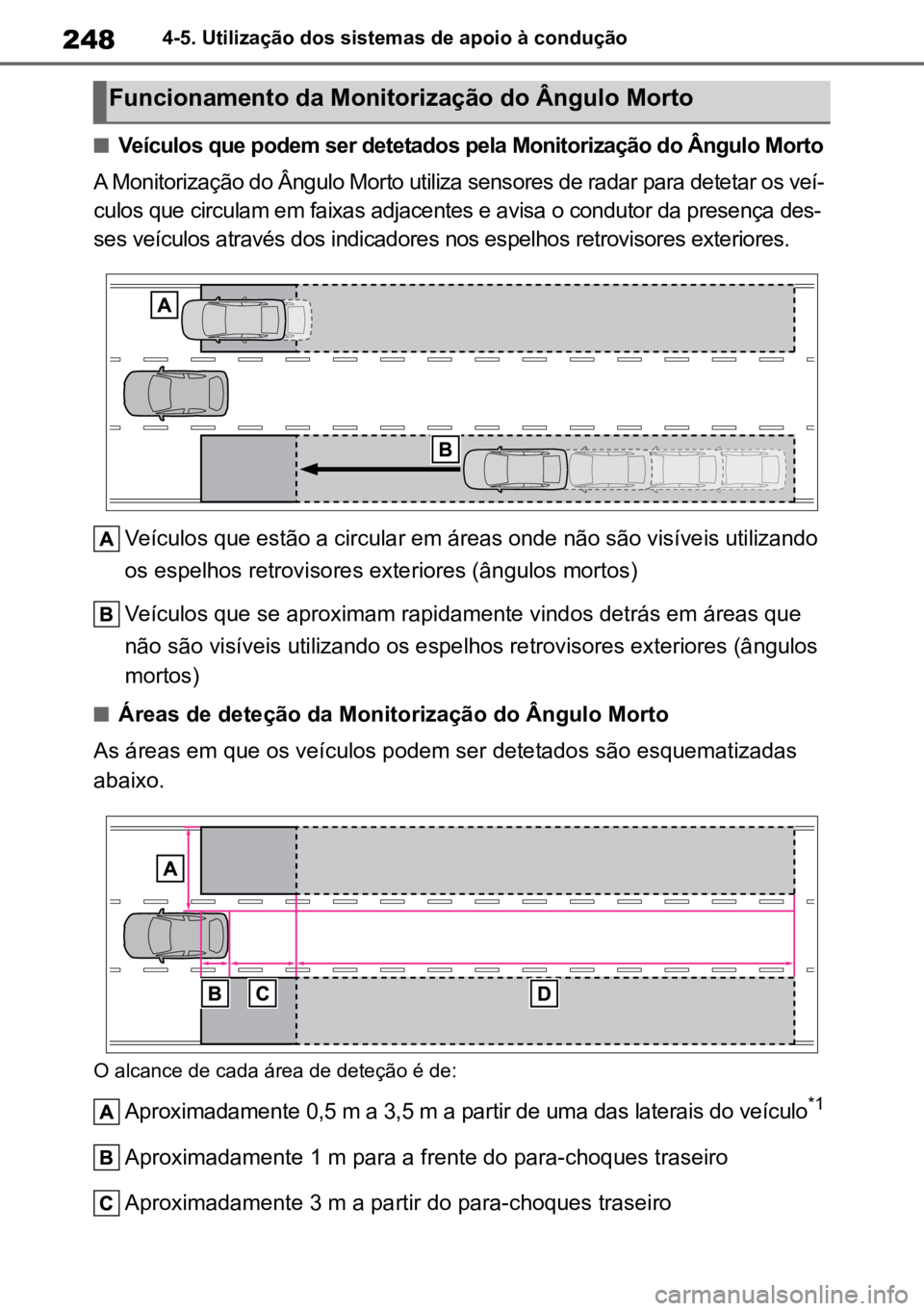

As áreas em que os veículos podem ser detetados são esquematizadas
abaixo.
O alcance de cada área de deteção é de:
Aproximadamente 0,5 m a 3,5 m a partir de uma das laterais do veículo*1
Aproximadamente 1 m para a frente do para-choques traseiro
Aproximadamente 3 m a partir do para-choques traseiro
Funcionamento da Monitorização do Ângulo Morto

249
4
4-5. Utilização dos sistemas de apoio à condução
Condução
Aproximadamente 3 m a 60 m a partir do para-choques traseiro*2
*1: A área entre a lateral do veículo e 0,5 m a partir da mesma não pode ser detetada.
*2: Quanto maior for a diferença de velocidade entre o seu veículo e o veículo dete
-
tado, mais afastado será detetado o veículo, fazendo com que o indicador do
espelho retrovisor exterior acenda ou pisque.
nA função de Monitorização do
Ângulo Morto está operacional
quando
A função BSM (Monitorização do Ângulo
Morto) está operacional quando as condi -
ções que se seguem estiverem reunidas:
lA Monitorização do Ângulo Morto está
ligada.
lA alavanca das velocidades está nou -
tra posição que não a R.
lA velocidade do veículo é superior a
16 km/h, aproximadamente.
nA função de Monitorização do
Ângulo Morto deteta um veículo
quando
A Monitorização do Ângulo Morto deteta
um veículo dentro da área de deteção
nas situações seguintes:
lUm veículo numa faixa de rodagem
adjacente ultrapassa o seu veículo.
lO seu veículo ultrapassa lentamente
um veículo que circula na faixa de
rodagem adjacente.
lOutro veículo entra dentro da área de
deteção quando muda de faixa de
rodagem.
nCondições nas quais o sistema não
deteta um veículo
A função de Monitorização do Ângulo
Morto não foi concebida para detetar os
seguintes tipos de veículos e/ou objetos:
lPequenos motociclos, bicicletas,
peões, etc.*
lVeículos a circular na direção oposta
lRails de proteção, muros, sinais, veí -
culos estacionados e objetos simila -
res estáticos
*
lVeículos que circulam atrás de si na
mesma faixa de rodagem*
lVeículos a circular a 2 faixas de roda -
gem do seu veículo*
lVeículos que estão a ser ultrapassa -
dos rapidamente pelo seu veículo*
*
: Dependendo das condições, o veículo e/ou objeto pode ser detetado.
nCondições nas quais o sistema
pode não funcionar devidamente
lA função de Monitorização do Ângulo
Morto pode não detetar devidamente
os veículos nas seguintes situações:
• Quando o sensor estiver desalinhado devido a um impacto forte no sensor
ou na respetiva área circundante
• Quando lama, neve, gelo, um autoco- lante, etc. estiver a cobrir o sensor ou
a respetiva área circundante no para -
-choques traseiro
• Quando circular numa estrada cuja superfície esteja molhada, com água
parada, durante condições meteoroló -
gicas adversas, tais como chuva
intensa, neve ou nevoeiro
• Quando vários veículos se aproxima -
rem apenas com um pequeno inter-
valo entre eles
• Quando a distância entre o seu veí -
culo e o veículo que circula à sua
frente for reduzida
• Quando existir uma diferença signifi -
cativa de velocidade entre o seu veí-
culo e o veículo que entra na área de
deteção
• Quando a diferença de velocidade entre o seu veículo e outro veículo
estiver a mudar
• Quando um veículo entrar na área de deteção a circular sensivelmente à
mesma velocidade que o seu veículo
• Quando iniciar a marcha com o seu veículo e outro veículo permanecer na
área de deteção

2504-5. Utilização dos sistemas de apoio à condução
• Quando subir e descer consecutiva -
mente declives acentuados, tais como
montes, depressões na estrada, etc.
• Quando circular em estradas com cur- vas apertadas, curvas consecutivas
ou superfícies desniveladas
• Quando as faixas de rodagem forem largas, ou quando circular na extremi-
dade de uma faixa de rodagem e o
veículo da faixa de rodagem adja -
cente estiver afastado do seu veículo
• Quando rebocar um atrelado
• Quando um acessório, (tal como um suporte para bicicleta) estiver insta-
lado na parte traseira do veículo
• Quando existir uma diferença significa -
tiva de altura entre o seu veículo e o
veículo que entra na área de deteção
• Imediatamente após ligar a Monitori -
zação do Ângulo Morto
lAs circunstâncias em que a Monitori -
zação do Ângulo Morto deteta desne -
cessariamente um veículo e/ou
objeto podem aumentar nas seguin -
tes situações:
• Quando o sensor estiver desalinhado devido a um impacto forte no sensor
ou na respetiva área circundante
• Quando a distância entre o seu veí -
culo e um rail de proteção, muro, etc.
que entra na área de deteção for
reduzida
• Quando subir e descer consecutiva -
mente em declives acentuados, tais
como montes, depressões na
estrada, etc.
• Quando as faixas de rodagem forem estreitas ou quando circular na extre -
midade da faixa e um veículo a circu -
lar numa faixa que não lhe é
adjacente entrar na área de deteção
• Quando circular em estradas com cur- vas apertadas, curvas consecutivas
ou superfícies desniveladas
• Se os pneus derraparem ou patinarem
• Quando a distância entre o seu veí -
culo e o veículo que circula atrás de si
for reduzida
• Quando um acessório (tal como um suporte de bicicleta) estiver instalado
na parte traseira do veículo.
*: Se equipado
nLocalização e tipos de sensores
Sensores nos cantos, frente
Sensores centrais, frente
Sensores nos cantos, traseira
Sensores centrais, traseira
nMostrador
Quando os sensores detetam um
objeto, tal como um muro, é exibido
um gráfico no mostrador de infor -
mações múltiplas, dependendo da
posição e distância ao objeto. (À
Sensor Toyota de
assistência ao
estacionamento
*
A distância entre o seu veículo
e os obstáculos, tais como um
muro, durante o estaciona-
mento paralelo ou em mano -
bras numa garagem, é medida
pelos sensores e comunicada
através do ecrã do sistema de
navegação ou do ecrã do sis -
tema multimédia e de um sinal
sonoro. Quando utilizar este
sistema verifique sempre a
área circundante.
Componentes do sistema

251
4
4-5. Utilização dos sistemas de apoio à condução
Condução
medida que a distância ao objeto
se tornar curta, os segmentos de
distância podem piscar.)
Área de deteção dos sensores
nos cantos, frente
Área de deteção dos sensores
centrais, frente
Área de deteção dos sensores
nos cantos, traseira
Área de deteção dos sensores
centrais, traseira
Utilize os interruptores de controlo
dos medidores para ativar/desati -
var o sensor Toyota de assistência
ao estacionamento. ( P.100, 106)
1 Prima / (mostrador vertical)
ou / (mostrador horizontal)
nos interruptores de controlo dos
medidores para selecionar .
2 Prima / (mostrador vertical)
ou / (mostrador horizontal)
nos interruptores de controlo dos medidores para selecionar e de
seguida pressione .
Quando o sensor Toyota de assis-
tência ao estacionamento for desa -
tivado, o indicador OFF do sensor
Toyota de assistência ao estaciona-
mento ( P.88) acende.
Para reativar o sistema, selecione
no mostrador de informações múlti-
plas, selecione e, de seguida,
ligue-o. Se o sistema foi desativado
usando este método, este permane-
cerá desativado mesmo que desli -
gue o interruptor Power e, de
seguida, o coloque em ON.
Ligar/desligar o sensor
Toyota de assistência ao
estacionamento
AVISO
nPrecauções relativas à utilização
do sistema
Existe um limite para o grau de preci -
são de reconhecimento e controlo do
desempenho que este sistema pode
fornecer, não dependa excessiva-
mente deste sistema. O condutor é
sempre responsável por prestar aten -
ção ao ambiente do veículo e condu -
zir em segurança.
nPara garantir que o sistema fun -
cione corretamente
Observe as seguintes precauções.
Se não o fizer, pode resultar em que o
veículo não possa ser conduzido com
segurança e, possivelmente, provo -
car um acidente.
lNão danifique os sensores, e man -
tenha-os sempre limpos.
lNão coloque nenhum autocolante
ou um componente eletrónico,
como uma placa retroiluminada
(especialmente tipo fluorescente),
luzes de nevoeiro, limitador de
para-choques ou antena sem fios
perto de um sensor de radar.

2524-5. Utilização dos sistemas de apoio à condução
nO sistema pode ser utilizado
quando
lO interruptor Power estiver em ON.
lO sensor Toyota de assistência ao
estacionamento estiver ligado.
lA velocidade do veículo for inferior a,
cerca de, 10 Km/h.
lA alavanca das velocidades estiver
engrenada noutra posição que não P.
lO volante da direção for rodado apro -
ximadamente 90° ou mais (sensores
laterais da frente, sensores laterais
traseiros) (se equipado)
nSe a indicação “Limpe o sensor do
assistente de estacionamento.” for
exibida no mostrador de informa -
ções múltiplas
O sensor pode estar coberto por gelo,

neve, sujidade, etc. Remova o gelo, neve,

sujidade, etc., do sensor para que o sis
-
tema retome o seu funcionamento normal.

Para além disso, devido à formação de
gelo num sensor a baixas temperaturas,
pode ser exibida uma mensagem de
aviso ou o sensor pode não conseguir
detetar um objeto. Assim que o gelo
derreter, o sistema retoma o seu funcio -
namento normal.
Se aparecer uma mensagem de aviso
mesmo que o sensor esteja limpo, este
pode estar avariado.
Leve o veículo a
um concessionário Toyota autorizado,
reparador Toyota autorizado ou a qual -
quer reparador da sua confiança para
que este proceda a uma inspeção
.
nInformações referentes à deteção
do sensor
lOs sensores poderão detetar apenas
os objetos perto dos para-choques da
frente e traseiro.
As situações que se seguem poderão
ocorrer durante a utilização do sensor:
AVISO
lNão sujeite o sensor do radar ou a
sua área circundante a um impacto
forte. Se o sensor de radar, a gre-
lha dianteira ou o para-choques
dianteiro foram submetidos a um
forte impacto
leve o veículo a um
concessionário Toyota autorizado,
reparador Toyota autorizado ou a
qualquer reparador da sua con-
fiança para que este proceda a uma
inspeção. Se um sensor ou o para -
-choques traseiro precisar de ser
removido/instalado ou substituído,
contacte um concessionário Toyota
autorizado, reparador Toyota autori -
zado ou a qualquer reparador da
sua confiança.

lNão modifique, desmonte ou pinte
os sensores.
lNão anexe uma tampa na chapa de
matricula.
l
Mantenha os pneus devidamente
insuflados

nQuando desativar a função
Nas seguintes situações, desative a
função, uma vez que esta pode entrar
em funcionamento mesmo que não
exista nenhuma possibilidade de coli -
são.
lNão respeitando os avisos acima.
lFoi instalada uma suspensão não -
-genuína Toyota (suspensão rebai -
xada, etc.).
nQuando lavar o veículo
Não aplique jatos intensos nem vapo -
res de água na área do sensor.
Se o fizer pode avariar o sensor.
lQuando utilizar máquina de lava -
gem de alta pressão para lavar o
veículo, não incida diretamente
sobre os sensores, uma vez que
pode provocar uma avaria nos
mesmos.
lQuando utilizar vapor para limpar o
veículo, não o aproxime demasiado
dos sensores, uma vez que pode
provocar uma avaria nos mesmos.

253
4
4-5. Utilização dos sistemas de apoio à condução
Condução
• Dependendo do formato do objeto e
de outros fatores, a distância de dete -
ção pode diminuir, ou poderá não ser
possível detetar o mesmo.
•
Pode não ser possível detetar objetos que
estejam demasiado próximos do sensor

• Existe um pequeno desfasamento de tempo entre a deteção do objeto está -
tico e a sua visualização. Mesmo a
baixas velocidades, existe a possibili-
dade do objeto entrar numa área de
30 cm antes do mostrador ser exibido
e de soar o sinal
• Pode ser difícil ouvir o sinal sonoro devido ao volume do sistema áudio
ou ruído do fluxo de ar do sistema de
ar condicionado
• Pode ser difícil ouvir o sinal sonoro deste sistema devido aos sinais sono -
ros de outros sistemas
nObjetos que podem não ser devida -
mente detetados
O formato de um objeto pode compro -
meter a sua deteção pelo sensor. Preste
muita atenção aos seguintes objetos:
lFios elétricos, vedações, cordas, etc.
lAlgodão, neve e outros materiais que
absorvem ondas sonoras
lObjetos com ângulos pontiagudos
lObjetos baixos
lObjetos altos com áreas superiores
salientes na direção do seu veículo
nCondições nas quais o sistema
pode não funcionar devidamente
A capacidade de deteção do sensor
pode ser afetada por determinadas con -
dições do veículo e do ambiente circun -
dante. Os casos especiais em que isso
pode acontecer estão listados abaixo:
lO sensor está sujo, tem neve ou gelo.
(Se limpar o sensor, o problema fica
resolvido.)
lO sensor está congelado. (Se des -
congelar a área, resolve o problema.)
Em condições meteorológicas particu -
larmente frias, se um sensor congelar,
o respetivo mostrador pode apresen-
tar uma imagem anormal, ou os obje-
tos, tais como um muro, podem não
ser detetados
lQuando o sensor ou a respetiva área
circundante estiver extremamente
quente ou fria
lEm estradas com muitas lombas,
declives, estradas em gravilha ou
relva
lSe houver muito ruído na área que
circunda o veículo, tal como buzinas
de outros veículos, motores de moto -
ciclos, travões pneumáticos de veícu -
los pesados ou outro tipo de ruídos
que emitem ondas ultrassónicas
lO sensor está coberto com uma
camada pulverizada ou chuva intensa
lSe os objetos estiverem demasiado
perto do sensor
lPeões cujas roupas só refletem par -
cialmente as ondas ultrassónicas (ex.
saias com folhos)
lQuando houver objetos que não são
perpendiculares ao solo ou ao veí -
culo, ou com irregulares dentro da
área de deteção
lVento forte
lSe conduzir em condições meteoroló-
gicas adversas, tais como nevoeiro,
neve ou uma tempestade de areia
lQuando não for possível detetar um
objeto está entre o veículo e um
objeto detetado
lSe um objeto tal como um veículo,
motociclo, bicicleta ou peão se atra -
vessar à frente do veículo ou sair da
lateral do mesmo
lSe a orientação de um sensor tiver
sido alterada devido a uma colisão ou
outro impacto
lQuando estiver instalado equipa -
mento que possa obstruir o sensor, tal
como um olhal de reboque, protetor
do para-choques, porta-bicicletas ou
arado de neve
