2022 TOYOTA RAV4 PLUG-IN HYBRID servis

201
4
4-2. Otevírání, zaví rání a zamykání dveří
Před jízdou
4-2.Otevírání, zavírání a zamykání dveří
■Použití funkce nastupování
Pro umožnění této funkce noste
elektronický klíč u sebe.
1 Pro odemknutí dveří uchopte kli-
ku předních dveří.
Ujistěte se, že se dotýkáte senzoru na
zadní části kliky.
Dveře nemohou být odemknuty během
3 sekund po zamknutí dveří.
2 Pro zamknutí dveří se dotkněte
zamykacího senzoru (vybrání na
horní části kliky dveří).
Zkontrolujte, že js ou dveře bezpečně
zamknuty.
■Použití bezdrátového dálkové-
ho ovládání
1 Zamkne všechny dveře
Zkontrolujte, že jsou dveře bezpečně
zamknuty.
Stiskněte a držte pro zavření bočních
oken a panoramatického střešního okna
(je-li ve výbavě).*
2 Odemkne všechny dveře
Stiskněte a držte pro otevření bočních
oken a panoramatického střešního okna
(je-li ve výbavě).*
*: Tato nastavení musí být přizpůsobena
u kteréhokoliv aut orizovaného prodej- ce nebo v servisu T oyota, nebo v kte-
rémkoliv spolehlivém servisu.
■Přepínání funkce odemykání dveří
Je možné nastavit, které dveře funkce
nastupování odemkne použitím bezdrá-
tového dálkového ovládání. Ovládejte přepínání ve vozidle nebo na vzdálenost
přibližně 1 m od vozidla.
1 Přepněte spínač POWER do VY-
PNUTO.
2 Zrušte senzor vniknutí a senzor ná-
klonu systému ala rmu, abyste pře- dešli nechtěnému spuštění alarmu,
když měníte nastavení. (je-li ve vý-
bavě) ( S.78)
3 Když indikátor na povrchu klíče ne-
svítí, stiskněte a držte nebo
přibližně 5 sekund při sou-
časném stisknutí a držení .
Boční dveře
Vozidlo může být zamknuto
a odemknuto použitím funkce
nastupování, bezdrátovým dál-
kovým ovládáním, spínači cen-
trálního zamykání dveří nebo
vnitřními zamykacími tlačítky.
Víko nabíjecího otvoru a nabíjecí
konektor se také zamknou a ode-
mknou. ( S.118)
Odemknutí a zamknutí dveří
zvenku

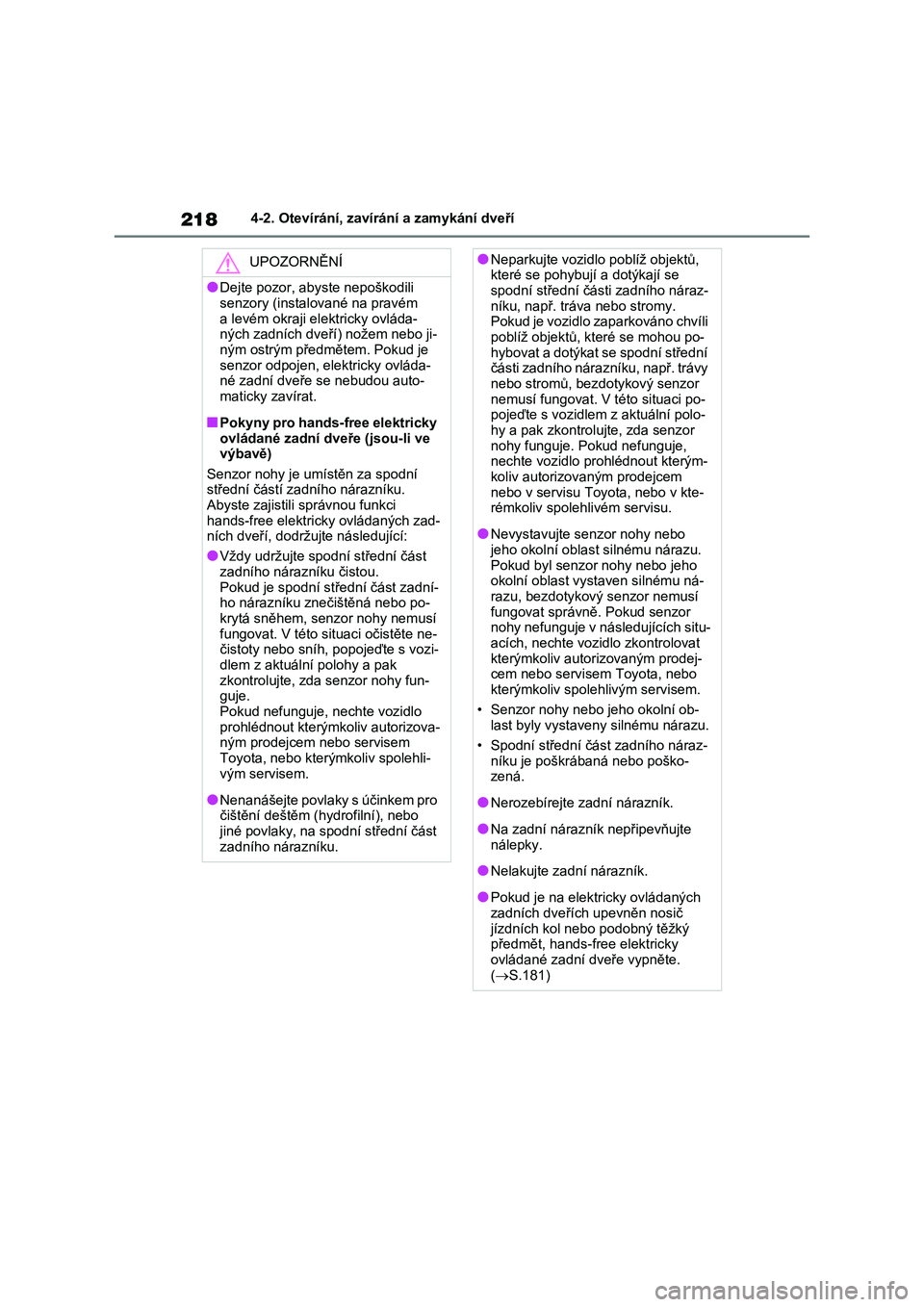

2184-2. Otevírání, zavírání a zamykání dveří
UPOZORNĚNÍ
●Dejte pozor, abyste nepoškodili
senzory (instalované na pravém
a levém okraji elektricky ovláda- ných zadních dveří ) nožem nebo ji-
ným ostrým předmětem. Pokud je
senzor odpojen, elektricky ovláda- né zadní dveře se nebudou auto-
maticky zavírat.
■Pokyny pro hands-free elektricky ovládané zadní dveře (jsou-li ve
výbavě)
Senzor nohy je umístěn za spodní střední částí za dního nárazníku.
Abyste zajistili správnou funkci
hands-free elektricky ovládaných zad- ních dveří, dodržujte následující:
●Vždy udržujte sp odní střední část
zadního nárazníku čistou. Pokud je spodní stř ední část zadní-
ho nárazníku znečištěná nebo po-
krytá sněhem, senzor nohy nemusí fungovat. V této sit uaci očistěte ne-
čistoty nebo sníh, popojeďte s vozi-
dlem z aktuální polohy a pak zkontrolujte, zda senzor nohy fun-
guje.
Pokud nefunguje, nechte vozidlo prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehli- vým servisem.
●Nenanášejte povlaky s účinkem pro čištění deštěm ( hydrofilní), nebo
jiné povlaky, na spodní střední část
zadního nárazníku.
●Neparkujte vozidlo poblíž objektů, které se pohybují a dotýkají se
spodní střední část i zadního náraz-
níku, např. tráva nebo stromy. Pokud je vozidlo zaparkováno chvíli
poblíž objektů, které se mohou po-
hybovat a dotýkat se spodní střední části zadního nárazníku, např. trávy
nebo stromů, bezdotykový senzor
nemusí fungovat. V t éto situaci po- pojeďte s vozidlem z aktuální polo-
hy a pak zkontrolujte, zda senzor
nohy funguje. Pokud nefunguje, nechte vozidlo prohlédnout kterým-
koliv autorizova ným prodejcem
nebo v servisu Toyota, nebo v kte- rémkoliv spolehlivém servisu.
●Nevystavujte sen zor nohy nebo jeho okolní oblast silnému nárazu.
Pokud byl senzor nohy nebo jeho
okolní oblast vystaven silnému ná- razu, bezdotykový senzor nemusí
fungovat správně. Pokud senzor
nohy nefunguje v následujících situ- acích, nechte vozidlo zkontrolovat
kterýmkoliv autor izovaným prodej-
cem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
• Senzor nohy nebo jeho okolní ob-
last byly vystaveny silnému nárazu.
• Spodní střední čá st zadního náraz-
níku je poškrábaná nebo poško-
zená.
●Nerozebírejte zadní nárazník.
●Na zadní nárazník nepřipevňujte
nálepky.
●Nelakujte zadní nárazník.
●Pokud je na elektr icky ovládaných zadních dveřích upevněn nosič
jízdních kol nebo podobný těžký
předmět, hands-free elektricky
ovládané zadní dveře vypněte. ( S.181)

2244-3. Seřízení sedadel
4-3.Seřízení sedadel
Manuálně ovládané sedadlo
1 Páčka seřízení polohy sedadla
2 Páčka seřízení úhlu opěradla
VÝSTRAHA
■Výstraha týkající se rušení elek-
tronických zařízení
●Lidé s implantabilními kardiostimulá- tory, kardiostimulát ory pro resynchro-
nizační terapii nebo implantabilními
kardiovertery-defibrilátory by měli udržovat přiměřenou vzdálenost
mezi sebou a ant énami systému
Smart Entry & Start. ( S.220)
Rádiové vlny mohou ovlivňovat čin- nost takových zaříz ení. Pokud je to
nezbytné, funkce nastupování může
být zrušena. O podrobnostech týkají- cích se frekvencí rádiových vln a ča-
sování vysílaných rádiových vln se
informujte u které hokoliv autorizova- ného prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém ser-
visu. Pak se poraďte se svým léka- řem, zda byste měli funkci
nastupování zrušit.
●Uživatelé jakýchko liv zdravotních
pomůcek, jiných než jsou implanta-
bilní kardiostimulátory, kardiostimu- látory pro resynchronizační terapii
nebo implantabilní kardiovertery-de-
fibrilátory, by měli kontaktovat výrob- ce těchto pomůcek ohledně
informací o jejich činnosti pod vlivem
rádiových vln. Rádiové vlny mohou mít neočekáva-
ný účinek na činnost takových léčeb-
ných pomůcek.
Pro podrobnosti o vypnutí funkce na-
stupování kontaktu jte kteréhokoliv au- torizovaného prodejce nebo servis
Toyota, nebo kter ýkoliv spolehlivý
servis.
Přední sedadla
Sedadla je možné seřizovat
(podélně, svisle atd.) Seřiďte
sedadlo, abyste zajistili správ-
nou jízdní polohu.
Postup seřízení

2364-4. Seřízení volantu a zrcátek
●Pokud je zobrazení obtížně viditelné
z důvodu odraženého světla, zavřete elektronickou sluneční clonu panora-
matického střešního okna (je-li ve vý-
bavě).
●Kterákoliv z následujících situací může nastat, když jedete ve tmě,
např. v noci. Žádná z nich nesignali-
zuje, že došlo k poruše. • Barvy objektů v zobrazeném obraze se
mohou lišit od jejich skutečné barvy.
• V závislosti na výšce světel vozidla za vámi se může oblast v okolí vozidla je-
vit jako bílá a neostrá.
• Automatické seříz ení obrazu pro jas- nější okolí může způsobit blikání.
Pokud je zobrazený obraz obtížně vidi-
telný nebo vás obtěžuje blikání, přepně- te zrcátko do režimu optického zrcátka.
●Digitální zpětné zrcátko se může za-
hřívat, pokud je v r ežimu digitálního
zrcátka. To není porucha.
●V závislosti na vaše m fyzickém stavu nebo věku může tr vat déle než obvyk-
le, než zaostříte na zobrazovaný ob-
raz. V tom případě přepněte zrcátko do režimu optického zrcátka.
●Nenechávejte cestující dívat se upře-
ně na zobrazený obraz, když vozidlo
jede, protože to může vyvolat cestovní nevolnost.
■Když má systém poruchu
Pokud se zobrazí symbol uvedený na
obrázku, když používáte digitální zpětné zrcátko v režimu dig itálního zrcátka,
systém může mít poruchu. Symbol zmizí
za několik sekund. Ovládejte páčku, přepněte zrcátko do režimu optického
zrcátka a nechte vo zidlo prohlédnout
kterýmkoliv autori zovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
■Seřízení výšky zrcátka
Výška zpětného z rcátka může být
seřízena tak, aby vyhovovala vaší
jízdní poloze.
Přepněte zrcátko do režimu optické-
ho zrcátka, seřiďte výšku zpětného
zrcátka jeho posunutím nahoru
a dolů.
■Nastavení zobrazení
(režim digitálního zrcátka)
Nastavení zobrazení v režimu digi-
tálního zrcátka, z apnutí/vypnutí čin-
nosti samostmívací funkce atd.
může být změněno.
1 Stiskněte tlačítko menu.
Zobrazí se ikony.
2Stiskněte tlačítko menu opako-
vaně a zvolte položku, kterou
chcete seřídit.
Seřízení zrcátek

2384-4. Seřízení volantu a zrcátek
■Abyste zabránili poruše světel-
ných senzorů
Abyste předešli poruše světelných sen-
zorů, nedotýkejte se jich, ani je nezakrý-
vejte.■Čistění povrchu zrcátka
Pokud je povrch zrcátka zašpiněn,
obraz na displeji může být obtížně
viditelný.
Očistěte povrch zrcátka jemně po-
mocí měkkého suchého hadříku.
■Čištění kamery
Pokud je objektiv kamery zašpiněn,
zobrazený obraz nemusí být jasný.
V tom případě ho očistěte měkkým
hadříkem navlhčeným ve vodě nebo
tampónem.
■Kamera
Umístění kamery digitálního zpětného
zrcátka, viz obrázek.
■Ventilátor chlazení
V digitálním zpětném zrcátku je ventilá-
tor chlazení. Když systém používáte, mů-
žete slyšet zvuky ventilátoru chlazení.
VÝSTRAHA
Dodržujte následující pokyny.
Jejich nedodržení může způsobit smrt nebo vážná zranění.
■Během jízdy
●Neseřizujte polohu digitálního zpět-
ného zrcátka ani neseřizujte nasta-
vení zobrazení během jízdy. Zastavte vozidlo a ovládejte ovládací
spínače digitálního zpětného zrcátka.
Jinak by to mohlo způsobit chybu při ovládání volantu s následkem neo-
čekávané nehody.
●Vždy věnujte pozornost okolí vozi- dla.
Velikost vozidel a jiných objektů může vypadat rozdílně v režimu digitálního
zrcátka a v režimu optického zrcátka.
Když couváte, kontrolujte přímo bez- pečnost oblasti okolo vozidla, zvláště
pak za vozidlem.
Kromě toho, pokud se ve tmě, např. v noci, blíží vozidlo zezadu, okolní ob-
last se může jevit jako nejasná.
■Abyste zabránili požáru
Pokud řidič pokračuje v používání digi-
tálního zpětného zr cátka, když ze zr- cátka vychází kouř nebo zápach, může
to mít za následek požár. Ihned pře-
staňte systém použív at a kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv
spolehlivý servis.
Čistění digitálního zpětného
zrcátka

239
4
4-4. Seřízení volantu a zrcátek
Před jízdou
UPOZORNĚNÍ
■Abyste předešli poruše digitální-
ho zpětného zrcátka
●Na čistění zrcátka nepoužívejte čis- ticí prostředky jako je ředidlo, ben-
zen a alkohol. Ty mohou povrch
zrcátka zbarvit, poškodit nebo zni- čit.
●Nekuřte, nepoužíve jte zápalky, za-
palovače cigaret nebo otevřený
oheň v blízkosti zrcátka. To by mohlo zrcátko poškodit nebo způ-
sobit požár.
●Neodstraňujte, ner ozebírejte ani neupravujte zrcátko.
■Abyste předešli poruše kamery
●Dodržujte následující pokyny, jinak
digitální zpětné zrcátku nemusí řád-
ně fungovat.
• Nenarazte do kamery ani ji nevy-
stavujte silným úderům, protože by
to mohlo způsobit změnu její mon- tážní polohy a úhlu.
• Neodstraňujte, ner ozebírejte ani neupravujte kameru.
• Zabraňte tomu, aby se na povrch kamery dostaly organické ředidlo,
vosk, čistič oken nebo povlak na
sklo. Pokud se tak stane, co nejdří- ve tyto látky otřete.
• Když čistíte objektiv kamery, otřete objektiv kamery vlhkým měkkým
hadříkem.
Nedrhněte silně objektiv kamery, protože se může poškrábat a nebu-
de schopen vysílat jasný obraz.
• Když lepíte barevnou fólii (včetně
průhledné fólie) na sklo zadních
dveří, nelepte ji do oblasti před ka- merou.
Pokud je fólie přilepena do oblasti
před kamerou, obraz z kamery se nemusí řádně zobrazovat.
●Nevystavujte kameru silným nára-zům, protože by to mohlo způsobit
poruchu.
Pokud k tomu dojde, nechte vozidlo co nejdříve zkontro lovat u kterého-
koliv autorizovaného prodejce nebo
v servisu Toyota, nebo v kterémko- liv spolehlivém servisu.
●Neblokujte větrací otvory zrcátka. Jinak může být zrc átko horké, což
může vést k poruše nebo požáru.

2404-4. Seřízení volantu a zrcátek
Pokud zjistíte některý z následujících příznaků, podívejte se do následující
tabulky na pravděpodobnou příčinu a řešení.
Pokud není příznak vyřešen navrhovaným řešením, nechte vozidlo zkontro-
lovat kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.
Pokud zaznamenáte nějaké příznaky
PříznakPravděpodobná příčinaŘešení
Obraz je obtíž-
ně viditelný.
Povrch zrcátka je znečistěný.
Očistěte jemně povrch zrcátka
použitím měkkého suchého
hadříku.
Slunce nebo světlomety svítí
přímo do digitálního zpětného
zrcátka.
Přepněte zrcátko do režimu op-
tického zrcátka.
(Pokud světlo proniká skrz pa-
noramatické střešní okno [je-li
ve výbavě], zavřete elektronic-
kou sluneční clonu.)
• Vozidlo je v tmavé oblasti.
• Vozidlo je v blízkosti TV vysí-
lače, vysílací stanice, elek-
trárny nebo na jiném místě,
kde se mohou vyskytovat sil-
né rádiové vlny nebo elektric-
ký šum.
• Teplota v okolí kamery je ex-
trémně vysoká/nízká.
• Okolní teplota je extrémně
nízká.
• Prší nebo je vlhko.
• Slunce nebo světlomety svítí
přímo do objektivu kamery.
• Vozidlo je pod fluorescenčním
světlem, sodíkovým světlem,
rtuťovým světlem atd.
• Výfukové plyny brání kameře
ve snímání.
Přepněte zrcátko do režimu op-
tického zrcátka.
(Když se podmínky zlepší, přep-
něte zrcátko zpět do režimu di-
gitálního zrcátka.)
Na objektivu kamery je cizorodý
materiál, např. kapky vody nebo
prach.Otřete objektiv kamery vlhkým
měkkým hadříkem.

241
4
4-4. Seřízení volantu a zrcátek
Před jízdou
Obraz je obtíž-
ně viditelný.
Zavazadla v zavazadlovém pro-
storu se odráží od skla zadního
okna a překáží kameře.
• Přepněte zrcátko do režimu
optického zrcátka. • Přesuňte zavazadla do polo-
hy, kde nepřekáží kameře,
nebo je zakryjte černým had- rem, aby se snížil odraz od
skla zadního okna.
Sklo zadního okna je zamlženo.
Přepněte zrcátko do režimu op-
tického zrcátka.
Po odmlžení zadního okna pou- žitím odmlžování zadního okna
( S.404) použijte znovu režim
digitálního zrcátka.
Vnější strana skla zadního okna
je zašpiněna.
Použijte zadní stěrač, abyste
nečistotu odstranili.
Vnitřní strana skla zadního okna
je zašpiněna.
Otřete vnitřek skla zadního
okna vlhkým měkkým hadříkem.
Obraz je vychý-
lený.
Zadní dveře nejsou úplně za-
vřeny.Zavřete úplně zadní dveře.
Kamera nebo oblast v jejím oko-
lí dostala silný náraz.
Přepněte zrcátko do režimu op-
tického zrcátka a nechte vozidlo prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv spolehlivým servisem.
Displej je temný a zobrazí se
.Systém může mít poruchu.
Přepněte zrcátko do režimu op- tického zrcátka a nechte vozidlo
prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servi- sem Toyota, nebo kterýmkoliv
spolehlivým servisem. zhasne.
PříznakPravděpodobná příčinaŘešení
