2022 TOYOTA RAV4 PLUG-IN HYBRID Manuel du propriétaire (in French)

559
8
8-2. Procédures en cas d’urgence
En cas de problème
Utilisez la clé mécanique ( P.204)
pour effectuer les opérations suivantes.
1 Verrouille toutes les portes
2 Déverrouille toutes les portes
QFonctions associées à la clé
1 Ferme les vitres et le toit ouvrant panora-
mique*1 (tournez et maintenez)*2
2 Ouvre les vitres et le toit ouvrant panora-
mique*1 (tournez et maintenez)*2
*1: Si le véhicule en est équipé
*2: Ces réglages doivent être personnalisés
chez un concessionnai re ou un réparateur
Toyota agréé ou chez tout autre répara-
teur qualifié.
1 Assurez-vous que le levier de chan-
gement de vitesse est en position P
et enfoncez la pédale de frein.
2 Mettez en contact la zone située
derrière les boutons de la clé élec-
tronique et le contacteur d’alimenta-
tion.
Lorsque la clé électronique est détectée, un
signal sonore retentit et le contacteur d’ali- mentation passe en position ON.
Lorsque le système d’ouverture et de démarrage intelligent est désactivé dans les
réglages de personnalisati on, le contacteur d’alimentation passe en position ACC.
Verrouillage et déverrouillage
des portes
AVERTISSEMENT
QLorsque vous utilisez la clé méca-
nique et que vous actionnez les vitres électriques ou le toit ouvrant panoramique (si le véhicule en est
équipé)
Actionnez la vitre électrique ou le toit ouvrant panoramique apr ès vous être assuré qu’il n’y a aucun risque qu’une par-
tie du corps de l’un des passagers ne se coince dans la vitre ou le toit ouvrant panoramique. De plus, ne laissez pas les
enfants actionner la clé mécanique. Les enfants et les autres passagers risquent de se coincer une partie du corps dans la
vitre électrique ou le toit ouvrant panora- mique.
Démarrage du système hybride

5608-2. Procédures en cas d’urgence
3Enfoncez fermement la pédale de
frein et vérifiez que s’affiche
sur l’écran multifonction.
4 Appuyez brièvement et fermement
sur le contacteur d’alimentation.
Si vous ne pouvez toujours pas faire
démarrer le système hybride, contactez
un concessionnaire ou un réparateur
Toyota agréé, ou tout autre réparateur
qualifié.
QArrêt du système hybride
Mettez le levier de changement de vitesse en
position P, engagez le frein de stationnement et appuyez sur le contacteur d’alimentation
comme vous le feriez normalement pour arrêter le système hybride.
QRemplacement de la pile de la clé
Etant donné que la procédure décrite ci-des- sus est une mesure temporaire, il est recom-
mandé de remplacer immédiatement la pile de la clé électronique lorsqu’elle est déchar-gée. ( P.497)
QAlarme (si le véhicule en est équipé)
Le fait d’utiliser la clé mécanique pour ver-
rouiller les portes n’active pas le système d’alarme.
Si vous déverrouillez une porte avec la clé mécanique alors que le système d’alarme est
armé, celui-ci peut se déclencher. ( P.79)
QChangement de mode du contacteur d’alimentation
Relâchez la pédale de frein et appuyez sur le contacteur d’alimentation à l’étape 3 ci-des-
sus. Le système hybride ne démarre pas et les modes changent à chaque pression sur le
contacteur. ( P.281)
Si vous disposez d’une paire de câbles
de démarrage et d’un deuxième véhi-
cule équipé d’une batterie 12 volts,
vous pouvez faire démarrer votre véhi-
cule à l’aide de câbles de démarrage
en suivant les étapes ci-dessous.
1 Véhicules avec alarme (P.79)
Assurez-vous d’être muni de la clé
électronique.
Lors du branchement des câbles de démar- rage (ou de survolteur), selon la situation,
l’alarme peut s’activer et les portes peuvent se verrouiller. ( P.80)
2Ouvrez le capot (P.462) et le cou-
vercle de la boîte à fusibles.
Si la batterie 12 volts est
déchargée
Les procédures suivantes peuvent
être utilisées pour faire démarrer
le système hybride si la batterie
12 volts du véhicule est déchar-
gée.
Vous pouvez également faire
appel à un concessionnaire ou un
réparateur Toyota agréé ou à tout
autre réparateur qualifié.
Redémarrage du système
hybride

561
8
8-2. Procédures en cas d’urgence
En cas de problème
Poussez la griffe ( ) et ( ) pour déver-
rouiller complètement le verrou, puis relevez
le couvercle.
3 Ouvrez le couvercle de la borne de
démarrage exclusive.
4 Branchez une pince du câble de démarrage positif sur la partie de votre
véhicule et branchez la pince de l’autre extrémité du câble positif sur la partie
du deuxième véhicule. Branchez ensuite une pince du câble de démarrage
négatif sur la partie du deuxième véhicule et branchez la pince de l’autre
extrémité du câble négatif sur la partie .
Borne de démarrage exclusive (votre véhicule)
Borne positive (+) de la batterie (deuxième véhicule)
Borne négative (-) de la batterie (deuxième véhicule)
Point de contact métallique solide, fixe et non peint, éloigné de la borne de
démarrage exclusive et de toute pièce mobile, comme indiqué sur le schéma
AB
A
B
C
D
A
B
C
D

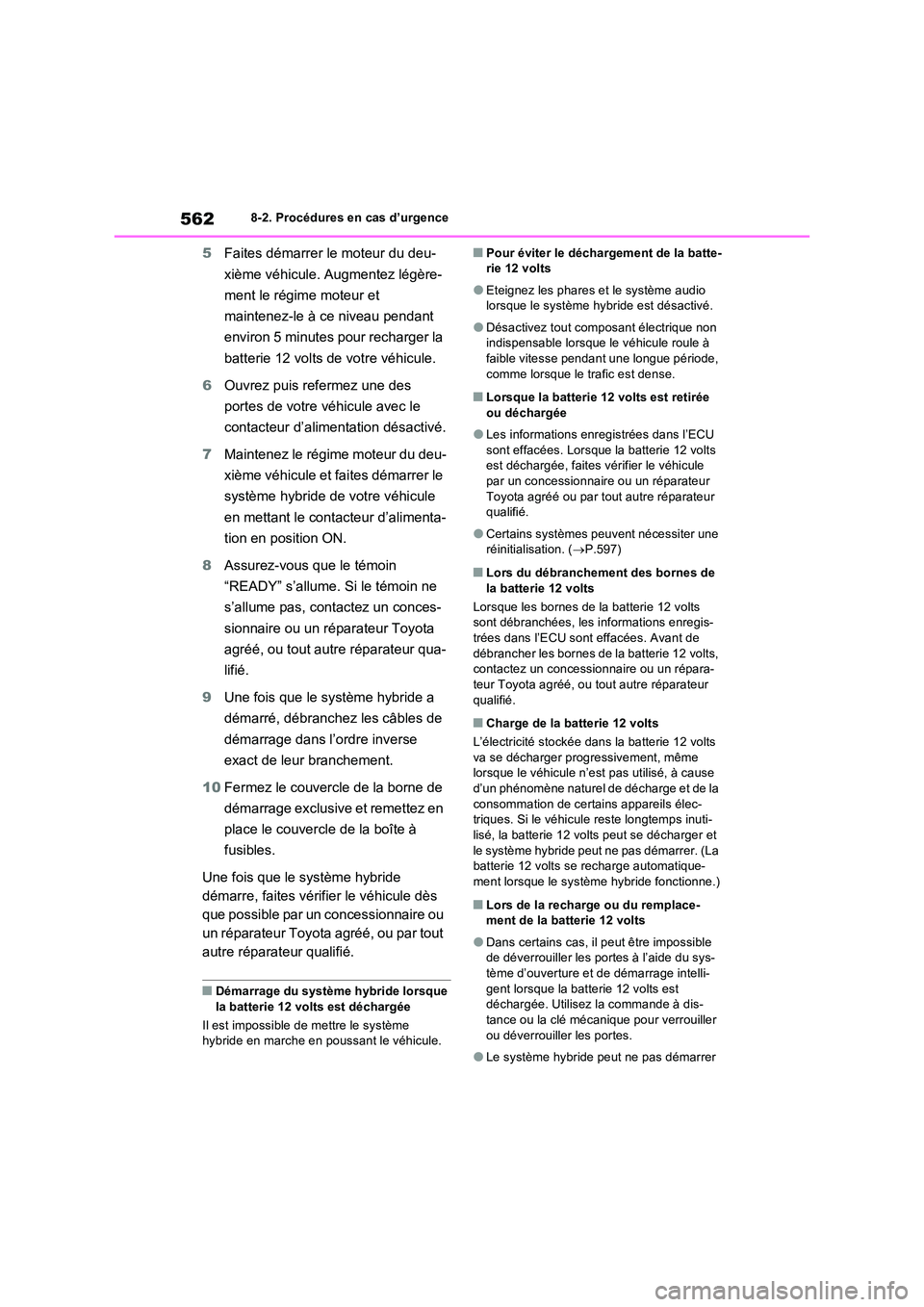

5628-2. Procédures en cas d’urgence
5Faites démarrer le moteur du deu-
xième véhicule. Augmentez légère-
ment le régime moteur et
maintenez-le à ce niveau pendant
environ 5 minutes pour recharger la
batterie 12 volts de votre véhicule.
6 Ouvrez puis refermez une des
portes de votre véhicule avec le
contacteur d’alimentation désactivé.
7 Maintenez le régime moteur du deu-
xième véhicule et faites démarrer le
système hybride de votre véhicule
en mettant le contacteur d’alimenta-
tion en position ON.
8 Assurez-vous que le témoin
“READY” s’allume. Si le témoin ne
s’allume pas, contactez un conces-
sionnaire ou un réparateur Toyota
agréé, ou tout autre réparateur qua-
lifié.
9 Une fois que le système hybride a
démarré, débranchez les câbles de
démarrage dans l’ordre inverse
exact de leur branchement.
10 Fermez le couvercle de la borne de
démarrage exclusive et remettez en
place le couvercle de la boîte à
fusibles.
Une fois que le système hybride
démarre, faites vérifier le véhicule dès
que possible par un concessionnaire ou
un réparateur Toyota agréé, ou par tout
autre réparateur qualifié.
QDémarrage du système hybride lorsque
la batterie 12 volts est déchargée
Il est impossible de mettre le système hybride en marche en poussant le véhicule.
QPour éviter le déchargement de la batte-rie 12 volts
OEteignez les phares et le système audio lorsque le système hybride est désactivé.
ODésactivez tout composant électrique non indispensable lorsque le véhicule roule à faible vitesse pendant une longue période,
comme lorsque le trafic est dense.
QLorsque la batterie 12 volts est retirée ou déchargée
OLes informations enregistrées dans l’ECU sont effacées. Lorsque la batterie 12 volts est déchargée, faites vérifier le véhicule
par un concessionnaire ou un réparateur Toyota agréé ou par tout autre réparateur qualifié.
OCertains systèmes peuvent nécessiter une réinitialisation. ( P.597)
QLors du débranchement des bornes de
la batterie 12 volts
Lorsque les bornes de la batterie 12 volts sont débranchées, les informations enregis-trées dans l’ECU sont effacées. Avant de
débrancher les bornes de la batterie 12 volts, contactez un concessionnaire ou un répara-teur Toyota agréé, ou tout autre réparateur
qualifié.
QCharge de la batterie 12 volts
L’électricité stockée dans la batterie 12 volts va se décharger progressivement, même lorsque le véhicule n’est pas utilisé, à cause
d’un phénomène naturel de décharge et de la consommation de certains appareils élec-triques. Si le véhicule reste longtemps inuti-
lisé, la batterie 12 volts peut se décharger et le système hybride peut ne pas démarrer. (La batterie 12 volts se recharge automatique-
ment lorsque le système hybride fonctionne.)
QLors de la recharge ou du remplace- ment de la batterie 12 volts
ODans certains cas, il peut être impossible de déverrouiller les portes à l’aide du sys-tème d’ouverture et de démarrage intelli-
gent lorsque la batterie 12 volts est déchargée. Utilisez la commande à dis-tance ou la clé mécanique pour verrouiller
ou déverrouiller les portes.
OLe système hybride peut ne pas démarrer

563
8
8-2. Procédures en cas d’urgence
En cas de problème
du premier coup lorsque la batterie 12 volts a été réinstallée. Le cas échéant, faites démarrer le système hybride comme
lorsque la clé électronique ne fonctionne pas correctement ( P.559). Il ne s’agit pas d’un dysfonctionnement, car le sys-
tème hybride démarrera normalement au deuxième essai.
OLe mode du contacteur d’alimentation est mémorisé par le véhicule. Lorsque la bat-terie 12 volts est rebranchée, le système
revient au mode qui était sélectionné avant le déchargement de la batterie 12 volts. Avant de débrancher la batterie 12 volts,
désactivez le contacteur d’alimentation. Si vous n’êtes pas certain du mode dans lequel se trouvait le contacteur d’alimenta-
tion avant que la batterie 12 volts ne se décharge, faites particulièrement attention au moment de rebrancher la batterie.
QLors du remplacement de la batterie
12 volts
OUtilisez une batterie 12 volts conforme aux
réglementations européennes.
OUtilisez une batterie 12 volts avec une
taille de boîtier identique à celle de la bat- terie précédente (LN2), dotée d’une capa-cité sur 20 heures (20 HR) équivalente
(55 Ah) ou supérieure et d’un indice de performances (CCA) équivalent (345 A) ou supérieur.
• Si les tailles diffèrent, la batterie 12 volts ne peut pas être correctement fixée.• Si la capacité sur 20 heures est basse,
même si la période pendant laquelle le véhicule n’est pas utilisé est courte, la bat-terie 12 volts peut se décharger et le sys-
tème hybride peut ne pas démarrer.
OUtilisez une batterie au calcium à ventila-
tion
OUtilisez une batterie 12 volts avec poignée.
Si vous utilisez une batterie 12 volts sans poignée, elle sera plus difficile à retirer.
OLors du retrait de la batterie 12 volts :  P.472
OUne fois l’échange effectué, fixez solide- ment les éléments suivants à l’orifice de dégazage de la batterie 12 volts.
• Utilisez le flexible de dégazage qui était
fixé sur la batterie 12 volts avant de procé- der au remplacement et assurez-vous de le raccorder solidement à l’orifice du véhi-
cule. • Utilisez le bouchon d’orifice de dégazage fourni avec la nouvelle batterie 12 volts ou
celui qui était installé sur la batterie avant de procéder au remplacement. (En fonc-tion de la nouvelle batterie 12 volts instal-
lée, l’orifice de dégazage peut être bouché.)
Pour plus d’informations, contactez un
concessionnaire ou un réparateur Toyota
agréé ou tout autre réparateur qualifié.
Orifice de dégazage
Flexible de dégazage
Orifice du véhicule
OLes bornes peuvent être connectées au côté carrosserie si la borne négative de la
batterie 12 volts est débranchée, comme indiqué sur le schéma.
A
B
C

5648-2. Procédures en cas d’urgence
AVERTISSEMENT
QLors du débranchement des bornes
de batterie
Commencez toujours par débrancher la borne négative (-). Si la borne positive (+) entre en contact avec une surface métal-
lique de la zone environnante au moment du débranchement de la borne positive (+), une étincelle peut survenir et entraîner
un incendie, en plus de décharges élec- triques et de blessures graves, voire mor-telles.
QPour éviter une explosion ou un incendie provoqué par la batterie 12 volts
Respectez les précaut ions suivantes pour
éviter d’enflammer accidentellement les gaz inflammables qui pourraient émaner de la batterie 12 volts :
OVeillez à ce que chaque câble de
démarrage soit branché sur la borne correcte et qu’il n’entre pas involontaire-ment en contact avec une autre pièce
que la borne concernée.
ONe laissez pas l’autre extrémité du câble de démarrage branchée sur la
borne “+” entrer en contact avec une autre pièce ou surface métallique de
cette zone, telle que des supports ou du métal non peint.
ONe laissez pas les pinces + et - des
câbles de démarrage entrer en contact l’une avec l’autre.
ONe fumez pas à proximité de la batterie
12 volts et n’en approchez pas de flamme vive, d’allumettes ou de briquet.
QMesures de précaution relatives à la batterie 12 volts
La batterie 12 volts contient de l’électrolyte
acide, toxique et corrosif, tandis que les pièces qui y sont associées contiennent du plomb et des composés de plomb. Res-
pectez les précautions suivantes lorsque vous manipulez la batterie 12 volts :
OLorsque vous intervenez sur la batterie 12 volts, portez toujours des lunettes de
sécurité et veillez à ce que du liquide de batterie (acide) ne touche pas votre peau, vos vêtements ou la carrosserie
du véhicule.
ONe vous penchez pas sur la batterie 12 volts.
OSi du liquide de batterie entre en contact avec la peau ou les yeux, lavez immé-diatement à l’eau la zone touchée et
consultez un médecin. Placez une éponge ou un chiffon mouillé sur la zone touchée jusqu’à ce
que vous receviez une aide médicale.
OLavez toujours vos mains après avoir manipulé le support de batterie 12 volts,
les bornes et les autres pièces liées à la batterie.
OGardez les enfants éloignés de la batte-
rie 12 volts.
QAprès avoir rechargé la batterie 12 volts
Faites vérifier la batterie 12 volts dès que
possible par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre réparateur qualifié.
Si la batterie 12 volts se détériore et que vous continuez à l’u tiliser, elle peut émettre un gaz malodorant, qui peut nuire
à la santé des passagers.
QLors du remplacement de la batterie 12 volts
OPour plus d’informations concernant le
remplacement de la batterie 12 volts, contactez un concessionnaire ou un réparateur Toyota agréé ou tout autre
réparateur qualifié.

565
8
8-2. Procédures en cas d’urgence
En cas de problème
QSi le voyant de température éle-
vée du liquide de refroidissement
s’allume ou clignote, ou si le mes-
sage “Temp. liquide refroid. éle-
vée. Arrêter véhic. en lieu sûr.
Voir manuel.” s’affiche sur l’écran
multifonction
1 Arrêtez le véhicule dans un endroit
sûr et désactivez le système de cli-
matisation, puis arrêtez le système
hybride.
2 Si vous voyez de la vapeur :
Soulevez le capot avec précaution
une fois que la vapeur s’est dissi-
pée.
AVERTISSEMENT
OUne fois le remplacement effectué, fixez
solidement le flexible de dégazage et le bouchon d’orifice de dégazage sur l’ori-fice de dégazage de la batterie 12 volts
remplacée. S’ils ne sont pas correcte- ment installés, du gaz (hydrogène) peut fuir dans l’habitacle, risquant de
s’enflammer et d’exploser.
NOTE
QLorsque vous manipulez les câbles
de démarrage
Lorsque vous branc hez les câbles de démarrage, veillez à ce qu’ils ne se prennent pas dans le ventilateur de refroi-
dissement, etc.
QPour éviter d’endommager le véhi- cule
La borne de démarrage exclusive doit être
utilisée lorsque la batterie 12 volts est rechargée à partir d’un autre véhicule en cas d’urgence. Elle ne peut être utilisée
pour faire démarrer un autre véhicule à l’aide de câbles de démarrage.
Si votre véhicule sur-
chauffe
Les situations suivantes peuvent
indiquer que votre véhicule sur-
chauffe.
 Le voyant de température élevée
du liquide de refroidissement
( P.170) s’allume ou clignote, ou
une perte de puissance du sys-
tème hybride est ressentie. (Par
exemple, la vitesse du véhicule
n’augmente pas.)
 Si “Temp. liquide refroid. élevée.
Arrêter véhic. en lieu sûr. Voir
manuel.” ou “Surchauffe du sys-
tème hybride Puissance de sortie
réduite” s’affiche sur l’écran multi-
fonction.
 De la vapeur s’échappe de sous le
capot.
Mesures correctives

5668-2. Procédures en cas d’urgence
Si vous ne voyez pas de vapeur :
Soulevez le capot avec précaution.
3 Après avoir laissé suffisamment
refroidir le système hybride, exami-
nez les durites et le faisceau de
radiateur (le radiateur) en recher-
chant des fuites éventuelles.
Radiateur
Ventilateur de refroidissement
Si une grande quantité de liquide de refroi- dissement fuit, contactez immédiatement un
concessionnaire ou un réparateur Toyota agréé, ou tout autre réparateur qualifié.
4 Le niveau de liquide de refroidisse-
ment est suffisant s’il se situe entre
les repères “FULL” et “LOW” du
réservoir.
Réservoir
Repère “FULL”
Repère “LOW”
A
B
A
B
C
