2022 TOYOTA RAV4 PLUG-IN HYBRID Manuel du propriétaire (in French)

519
8
8-2. Procédures en cas d’urgence
En cas de problème
 Fuites de liquide sous le véhicule
(Il est normal que de l’eau s’écoule
de la climatisation après usage.)
 Pneus dégonflés ou présentant une
usure inégale
 Voyant de température élevée du
liquide de refroidissement clignotant
ou allumé
 Changement au niveau du bruit de
l’échappement
 Crissement excessif des pneus dans
les virages
 Bruits anormaux associés au sys-
tème de suspension
 Cliquetis ou autres bruits anormaux
associés au système hybride
 Ratés d’allumage, à-coups ou fonc-
tionnement irrégulier du moteur
 Perte de puissance importante
 Déviation latérale importante du
véhicule lors du freinage
 Déviation latérale importante lors de
la conduite sur une route plane
 Perte d’efficacité des freins, pédale
molle, pédale touchant presque le
plancher
Si vous pensez qu’il y a un
problème
Si vous remarquez l’un des symp-
tômes suivants, votre véhicule a
probablement besoin d’un réglage
ou d’une réparation. Contactez
dès que possible un concession-
naire ou un réparateur Toyota
agréé, ou tout autre réparateur
qualifié.
Symptômes visibles
Symptômes audibles
Symptômes de fonctionnement

5208-2. Procédures en cas d’urgence
QVoyant du système de freinage (signal sonore d’avertissement)
QVoyant du système de freinage
QVoyant du système de charge*
Si un voyant s’allume ou si un signal sonore d’avertisse-
ment retentit
Si un voyant quelconque s’allume ou clignote, gardez votre calme et effec-
tuez les opérations suivantes. Si un voyant s’allume ou clignote, mais
s’éteint immédiatement après, il ne s’agit pas forcément d’un dysfonction-
nement dans le système. Cependant, si cela se reproduit, faites vérifier le
véhicule par un concessionnaire ou un réparateur Toyota agréé ou par tout
autre réparateur qualifié.
Actions des voyants ou signaux sonores d’avertissement
VoyantDétails/Actions
(Rouge)
Indique ce qui suit :
 Le niveau du liquide de frein est bas ; ou
 Le système de freinage présente un dysfonctionnement
 Arrêtez immédiatement le véhicule dans un endroit
sûr et contactez un concessionnaire ou un répara-
teur Toyota agréé, ou tout autre réparateur qualifié. Il
pourrait être dangereux de continuer à conduire.
VoyantDétails/Actions
(Jaune)
Indique un dysfonctionnement dans :
 Le système de frein de stationnement ;
 Le système de freinage régénérateur ; ou
 Le système de freinage à commande électronique
 Faites immédiatement vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé ou
par tout autre réparateur qualifié.
VoyantDétails/Actions
Indique un dysfonctionnement dans le système de charge
du véhicule
 Arrêtez immédiatement le véhicule dans un endroit
sûr et contactez un concessionnaire ou un répara-
teur Toyota agréé, ou tout autre réparateur qualifié.

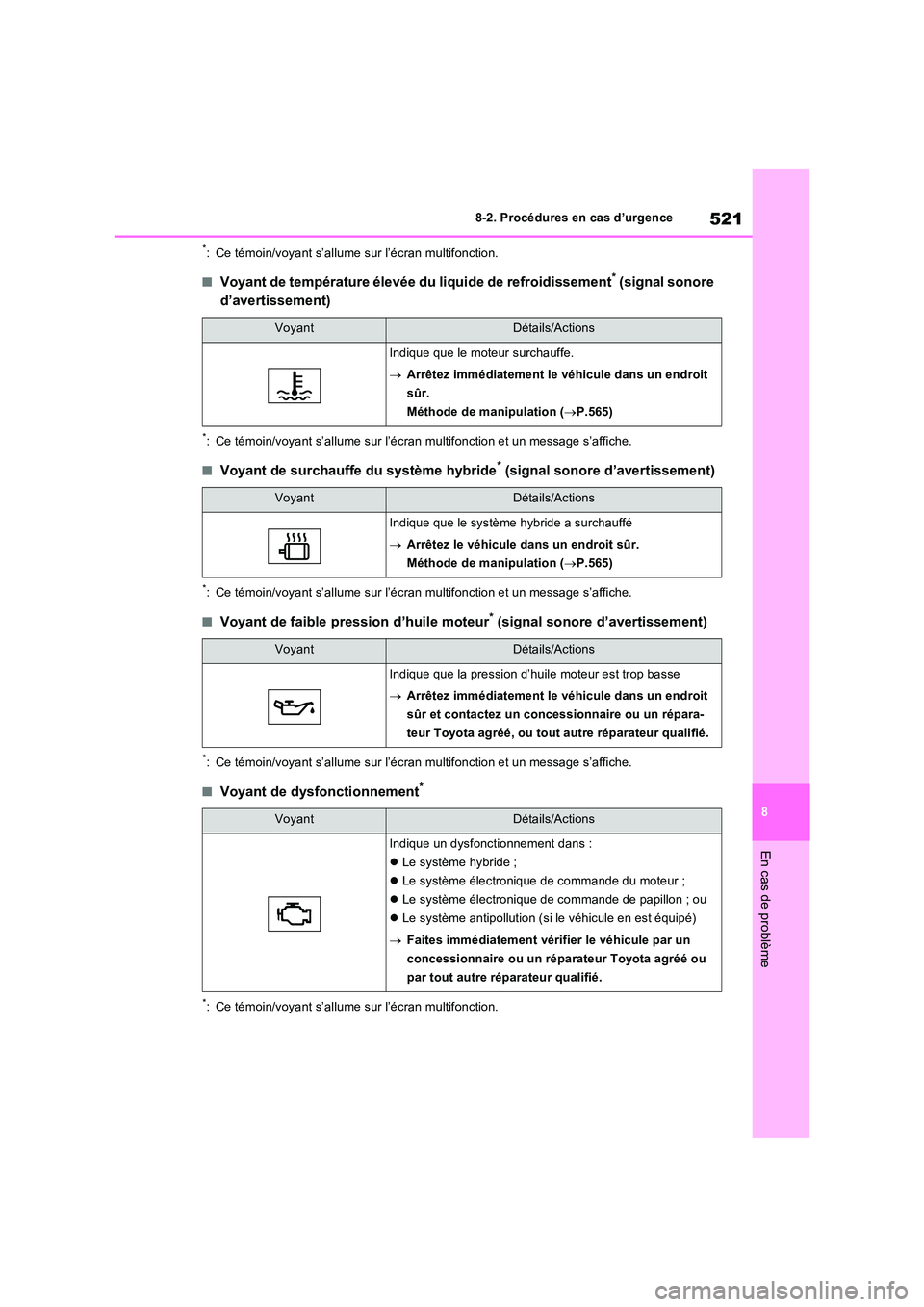

521
8
8-2. Procédures en cas d’urgence
En cas de problème
*: Ce témoin/voyant s’allume sur l’écran multifonction.
QVoyant de température élevée du liquide de refroidissement* (signal sonore
d’avertissement)
*: Ce témoin/voyant s’allume sur l’écran multifonction et un message s’affiche.
QVoyant de surchauffe du système hybride* (signal sonore d’avertissement)
*: Ce témoin/voyant s’allume sur l’écran multifonction et un message s’affiche.
QVoyant de faible pression d’huile moteur* (signal sonore d’avertissement)
*: Ce témoin/voyant s’allume sur l’écran multifonction et un message s’affiche.
QVoyant de dysfonctionnement*
*: Ce témoin/voyant s’allume sur l’écran multifonction.
VoyantDétails/Actions
Indique que le moteur surchauffe.
 Arrêtez immédiatement le véhicule dans un endroit
sûr.
Méthode de manipulation ( P.565)
VoyantDétails/Actions
Indique que le système hybride a surchauffé
 Arrêtez le véhicule dans un endroit sûr.
Méthode de manipulation ( P.565)
VoyantDétails/Actions
Indique que la pression d’huile moteur est trop basse
 Arrêtez immédiatement le véhicule dans un endroit
sûr et contactez un concessionnaire ou un répara-
teur Toyota agréé, ou tout autre réparateur qualifié.
VoyantDétails/Actions
Indique un dysfonctionnement dans :
 Le système hybride ;
 Le système électronique de commande du moteur ;
 Le système électronique de commande de papillon ; ou
 Le système antipollution (si le véhicule en est équipé)
 Faites immédiatement vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé ou
par tout autre réparateur qualifié.

5228-2. Procédures en cas d’urgence
QVoyant SRS
QVoyant ABS
QVoyant du système de direction assistée électrique* (signal sonore d’aver-
tissement)
*: Ce témoin/voyant s’allume sur l’écran multifonction.
VoyantDétails/Actions
Indique un dysfonctionnement dans :
 Le système d’airbag SRS ; ou
 Le système de prétensionneur de ceinture de sécurité
 Faites immédiatement vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé ou
par tout autre réparateur qualifié.
VoyantDétails/Actions
Indique un dysfonctionnement dans :
 L’ABS ; ou
 Le système d’assistance au freinage
 Faites immédiatement vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé ou
par tout autre réparateur qualifié.
VoyantDétails/Actions
(Rouge/jaune)
Indique un dysfonctionnement dans le système EPS (direc-
tion assistée électrique)
 Faites immédiatement vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé ou
par tout autre réparateur qualifié.

523
8
8-2. Procédures en cas d’urgence
En cas de problème
QVoyant PCS (signal sonore d’avertissement)
QTémoin LTA* (signal sonore d’avertissement)
*: Ce témoin/voyant s’allume sur l’écran multifonction.
VoyantDétails/Actions
(clignote ou s’allume)
(Si le véhicule en est équipé)
Lorsqu’un signal sonore retentit simultanément :
Indique qu’un dysfonctionnement s’est produit dans le PCS
(système de sécurité préventive).
 Faites immédiatement vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé ou
par tout autre réparateur qualifié.
Lorsqu’aucun signal sonore ne retentit :
Le PCS (système de sécurité préventive) est temporaire-
ment indisponible, une mesure corrective peut être requise.
 Suivez les instructions affichées sur l’écran multi-
fonction. ( P.316, 530)
Si le système PCS (système de sécurité préventive) ou VSC
(commande de stabilité du véhicule) est désactivé, le
voyant PCS s’allume.
 P.325
VoyantDétails/Actions
(Orange) (Si le véhicule en est équipé)
Indique un dysfonctionnement dans le système LTA (aide
au maintien de la trajectoire)
 Suivez les instructions affichées sur l’écran multi-
fonction. ( P.334)

5248-2. Procédures en cas d’urgence
QTémoin de désactivation du capteur d’aide au stationnement Toyota*
(signal sonore d’avertissement)
*: Ce témoin/voyant s’allume sur l’écran multifonction.
QTémoin PKSB OFF*
*: Ce témoin/voyant s’allume sur l’écran multifonction.
VoyantDétails/Actions
Lorsqu’un signal sonore retentit :
Indique un dysfonctionnement au niveau de la fonction du
capteur d’aide au stationnement Toyota
 Faites immédiatement vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé ou
par tout autre réparateur qualifié.
Lorsqu’aucun signal sonore ne retentit :
Indique que le système est temporairement indisponible, en
raison éventuellement d’un capteur qui est sale ou recouvert
de givre, etc.
 Suivez les instructions affichées sur l’écran multi-
fonction. ( P.382, 530)
VoyantDétails/Actions
(Si le véhicule en est équipé)
Si “Panne freinage d’aide au stationnement Voir votre
concessionnaire” s’affiche sur l’écran multifonction :
Indique un dysfonctionnement dans le système PKSB (frei-
nage d’aide au stationnement)
 Faites immédiatement vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé ou
par tout autre réparateur qualifié.
Si “Aide au stationnement non disponible” s’affiche sur
l’écran multifonction :
Indique que le système est temporairement indisponible, en
raison éventuellement d’un capteur qui est sale ou recouvert
de givre, etc.
 Suivez les instructions affichées sur l’écran multi-
fonction. ( P.392, 530)

525
8
8-2. Procédures en cas d’urgence
En cas de problème
QTémoin BSM OFF* (signal sonore d’avertissement)
*: Ce témoin/voyant s’allume sur l’écran multifonction.
QTémoin RCTA OFF* (signal sonore d’avertissement)
*: Ce témoin/voyant s’allume sur l’écran multifonction.
QTémoin de dérapage
VoyantDétails/Actions
Indique un dysfonctionnement du système BSM (moniteur
d’angle mort)
 Faites immédiatement vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé ou
par tout autre réparateur qualifié.
Indique que la zone autour du capteur radar sur le pare-
chocs arrière est recouverte de saleté, etc. ( P.373)
 Suivez les instructions affichées sur l’écran multi-
fonction. ( P.359, 530)
VoyantDétails/Actions
(Si le véhicule en est équipé)
Indique un dysfonctionnement au niveau de la fonction
RCTA (alerte de croisement de trafic arrière)
 Faites immédiatement vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé ou
par tout autre réparateur qualifié.
Indique que la zone autour du capteur radar sur le pare-
chocs arrière est recouverte de saleté, etc. ( P.373)
 Suivez les instructions affichées sur l’écran multi-
fonction. ( P.359, 530)
VoyantDétails/Actions
Indique un dysfonctionnement dans :
 Le système VSC/de contrôle de louvoiement de la
remorque ;
 Le système TRC ;
 La fonction de mode Trail ; ou
 Le système de commande d’assistance au démarrage en
côte
 Faites immédiatement vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé ou
par tout autre réparateur qualifié.

5268-2. Procédures en cas d’urgence
QVoyant d’actionnement inadéquat de pédale* (signal sonore d’avertisse-
ment)
*: Ce témoin/voyant s’allume sur l’écran multifonction.
QTémoin d’activation de maintien de frein (signal sonore d’avertissement)
QTémoin de frein de stationnement
VoyantDétails/Actions
Lorsqu’un signal sonore retentit :
 Le système de priorité des freins présente un dysfonction-
nement
 La commande de transmission au démarrage présente
un dysfonctionnement
 La commande de transmission au démarrage fonctionne
 Suivez les instructions affichées sur l’écran multi-
fonction.
Lorsqu’aucun signal sonore ne retentit :
Le système de priorité des freins fonctionne.
 Relâchez la pédale d’accélérateur et enfoncez la
pédale de frein.
VoyantDétails/Actions
(Clignote)
Indique un dysfonctionnement dans le système de maintien
de frein
 Faites immédiatement vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé ou
par tout autre réparateur qualifié.
VoyantDétails/Actions
(Clignote)
Il est possible que le frein de stationnement ne soit pas
complètement engagé ou relâché
 Actionnez une fois de plus le contacteur de frein de
stationnement.
Ce voyant s’allume lorsque le frein de stationnement n’est
pas relâché. Si le témoin s’ éteint après avoir relâché com-
plètement le frein de stationnement, cela signifie que le sys-
tème fonctionne correctement.
