2022 TOYOTA RAV4 PLUG-IN HYBRID display

WAARSCHUWING!(Vervolgd)
bekneld kan raken tussen de zijruit of
het panoramadak. Laat tevens de
afstandsbediening of mechanische
sleutel niet bedienen door kinderen.
Het kan gebeuren dat een lichaamsdeel
van een kind of een andere passagier
klem komt te zitten tussen de zijruit of
het panoramadak.
Van binnenuit ontgrendelen en
vergrendelen van de portieren
Gebruik van de schakelaars van de
centrale vergrendeling
1. Vergrendelen van alle portieren
2. Ontgrendelen van alle portieren
Gebruik van de vergrendelknoppen aan
de binnenzijde van de portieren
1. Vergrendelen van het portier
2. Ontgrendelen van het portier
De voorportieren kunnen worden
geopend door aan de portiergrepenaan de binnenzijde te trekken, ook al
staan de vergrendelknoppen in de
stand vergrendeld.
Vergrendelen van de voorportieren van
buitenaf zonder gebruik te maken van
een sleutel
1. Zet de vergrendelknop aan de
binnenzijde in de vergrendelde stand.
2. Sluit het portier met de portiergreep
uitgetrokken.
Het portier kan niet worden vergrendeld
als het contact in stand ACC of AAN staat
of als de elektronische sleutel zich in de
auto bevindt.
Afhankelijk van de positie van de
elektronische sleutel, wordt de sleutel
mogelijk niet door het systeem
gesignaleerd, waardoor het portier
wellicht vergrendeld wordt.
Waarschuwingszoemer open
portier/achterklep
Als de rijsnelheid 5 km/h wordt, klinkt er
een zoemer om aan te geven dat een
portier of de achterklep niet goed is
gesloten. Het geopende portier of de
openstaande achterklep wordt
weergegeven op het
multi-informatiedisplay.
Wanneer alle portieren zijn vergrendeld
met de instapfunctie of de
afstandsbediening
• De portieren kunnen niet met de
schakelaar centrale vergrendeling
worden ontgrendeld.
• De schakelaars van de centrale
vergrendeling kunnen worden gereset
door ontgrendeling van alle portieren
met de instapfunctie of de
afstandsbediening.
4.2 Openen, sluiten en vergrendelen van de portieren
185
4
Voordat u gaat rijden

OPMERKING(Vervolgd)
schoon. Als de onderzijde van het
midden van de achterbumper vuil is of
bedekt is met sneeuw, werkt de
sensor regeling voetbediening
mogelijk niet. Verwijder in dat geval
het vuil of de sneeuw, verplaats de
auto en controleer vervolgens of de
sensor regeling voetbediening werkt.
Laat de auto nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige als de sensor
niet werkt.
• Breng geen coatings die een
vochtaantrekkend effect hebben of
andere coatings aan op de onderzijde
van het midden van de achterbumper.
• Parkeer de auto niet in de buurt van
objecten die kunnen bewegen en in
contact kunnen komen met de
onderzijde van het midden van de
achterbumper, zoals gras of bomen.
Als de auto enige tijd geparkeerd is in
de buurt van objecten die kunnen
bewegen en in contact kunnen
komen met de onderzijde van het
midden van de achterbumper, zoals
gras of bomen, werkt de sensor
regeling voetbediening mogelijk niet.
Verplaats in dat geval de auto en
controleer vervolgens of de sensor
regeling voetbediening werkt. Laat
de auto nakijken door een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige als de sensor
niet werkt.
• Stel de sensor regeling voetbediening
en zijn omgeving niet bloot aan
krachtige schokken. Als de sensor
regeling voetbediening of zijn
omgeving blootgesteld zijn aan
krachtige schokken, werkt de sensor
regeling voetbediening mogelijk niet
goed meer. Laat de auto nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere
OPMERKING(Vervolgd)
naar behoren gekwalificeerde en
uitgeruste deskundige als de sensor
regeling voetbediening in de volgende
situaties niet werkt.
– De sensor regeling voetbediening of
zijn omgeving zijn blootgesteld aan
krachtige schokken.
– Er zitten krassen of beschadigingen
op de onderzijde van het midden
van de achterbumper.
• Demonteer de achterbumper niet.
• Breng geen stickers aan op de
achterbumper.
• Breng geen lak aan op de
achterbumper.
• Deactiveer de handsfree elektrisch
bedienbare achterklep als er op de
elektrisch bedienbare achterklep een
fietsendrager of een vergelijkbaar
zwaar onderdeel gemonteerd is.
(→Blz. 163)
Wijzigen van instellingen van de
elektrisch bedienbare achterklep
(auto's met elektrisch bedienbare
achterklep)
De instellingen van het systeem van de
elektrisch bedienbare achterklep kunnen
worden gewijzigd door “Vehicle Settings”
(voertuiginstellingen) te selecteren via
het scherm
van het multi-
informatiedisplay en het scherm PBD
weer te geven. (→Blz. 163)
De gewijzigde instellingen van de
elektrisch bedienbare achterklep worden
niet gereset door het UIT zetten van het
contact. Om de oorspronkelijke
instellingen te herstellen, moeten deze
worden teruggezet op het scherm
van het multi-informatiedisplay.
Aanpassing van de geopende positie
van de achterklep (auto's met
elektrisch bedienbare achterklep)
De geopende positie van de elektrisch
bedienbare achterklep kan worden
aangepast.
4.2 Openen, sluiten en vergrendelen van de portieren
199
4
Voordat u gaat rijden

1. Stopt de beweging van de achterklep
in de gewenste positie. (→Blz. 190)
2. Houd de schakelaar van de elektrisch
bedienbare achterklep op de
achterklep gedurende ongeveer
2 seconden ingedrukt.
Wanneer het instellen is voltooid,
klinkt de zoemer 4 maal.
Wanneer de volgende keer de
achterklep wordt geopend, stopt deze
in die positie.
Uitschakeling van de aangepaste
geopende positie van de achterklep
Houd de schakelaar van de elektrisch
bedienbare achterklep op de achterklep
gedurende ongeveer 7 seconden
ingedrukt.
Nadat de zoemer 4 maal heeft geklonken,
klinkt hij nog eens tweemaal. Wanneer de
elektrisch bedienbare achterklep de
volgende keer wordt geopend, wordt de
achterklep geopend tot de oorspronkelijk
ingestelde positie.Persoonlijke voorkeursinstellingen
De openingspositie kan worden ingesteld
met het multi-informatiedisplay.
(→Blz. 163)
Prioriteit voor de stoppositie kan worden
gegeven aan de laatst ingestelde positie
door middel van hetzij de schakelaar
elektrisch bedienbare achterklep op de
achterklep hetzij via het
multi-informatiedisplay.
4.2.3 Smart entry-systeem met
startknop
De volgende handelingen kunnen worden
uitgevoerd als u de elektronische sleutel
bij u hebt, bijvoorbeeld in uw zak. De
bestuurder moet de elektronische sleutel
altijd bij zich hebben.
• Vergrendelen en ontgrendelen van de
portieren
*(→blz. 181)
• Vergrendelen en ontgrendelen van de
achterklep
*(→blz. 188)
• Starten van het hybridesysteem
(→blz. 246)
*De klep van de laadaansluiting en de
laadstekker worden ook vergrendeld en
ontgrendeld. (→Blz. 104)
4.2 Openen, sluiten en vergrendelen van de portieren
200

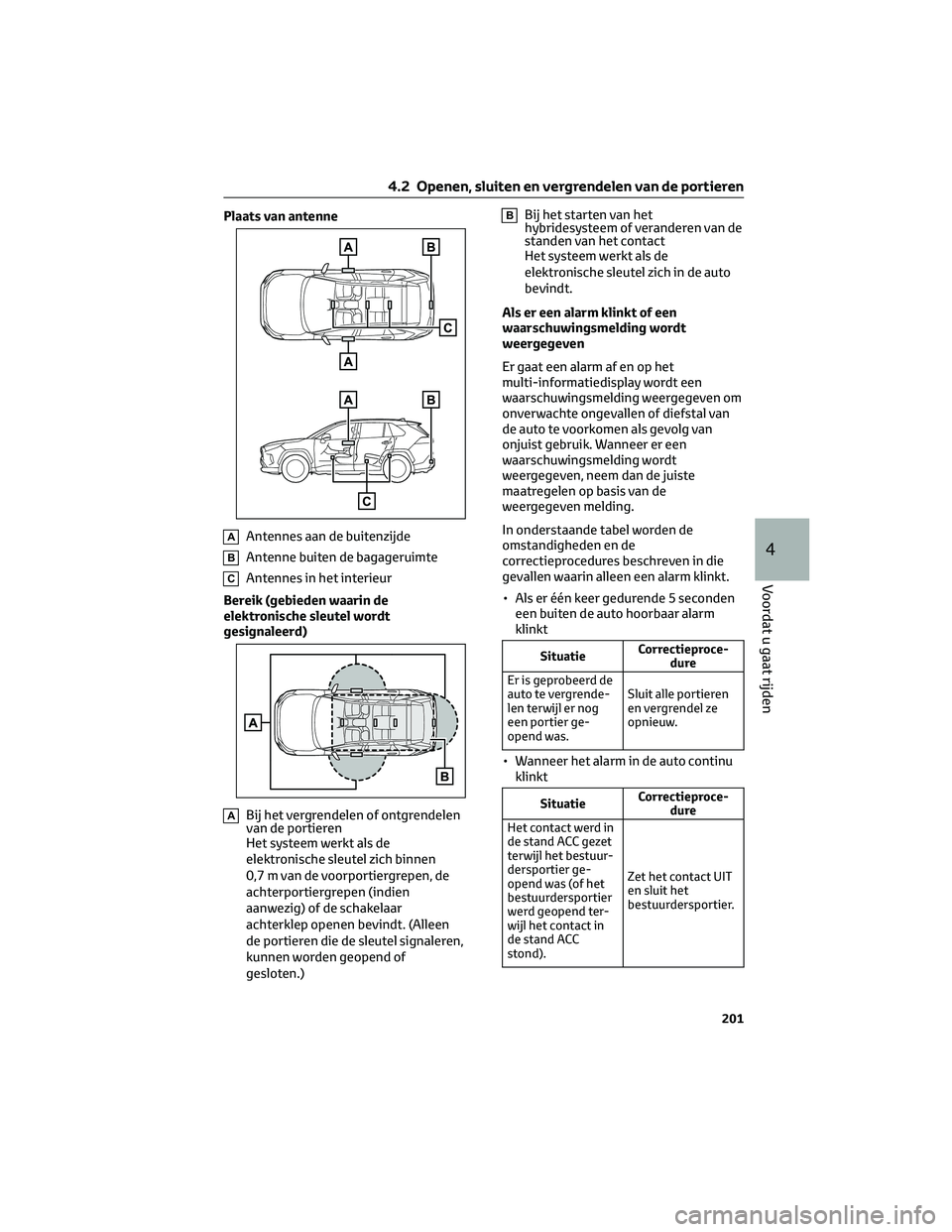

Plaats van antenne
AAntennes aan de buitenzijde
BAntenne buiten de bagageruimte
CAntennes in het interieur
Bereik (gebieden waarin de
elektronische sleutel wordt
gesignaleerd)
ABij het vergrendelen of ontgrendelen
van de portieren
Het systeem werkt als de
elektronische sleutel zich binnen
0,7 m van de voorportiergrepen, de
achterportiergrepen (indien
aanwezig) of de schakelaar
achterklep openen bevindt. (Alleen
de portieren die de sleutel signaleren,
kunnen worden geopend of
gesloten.)
BBij het starten van het
hybridesysteem of veranderen van de
standen van het contact
Het systeem werkt als de
elektronische sleutel zich in de auto
bevindt.
Als er een alarm klinkt of een
waarschuwingsmelding wordt
weergegeven
Er gaat een alarm af en op het
multi-informatiedisplay wordt een
waarschuwingsmelding weergegeven om
onverwachte ongevallen of diefstal van
de auto te voorkomen als gevolg van
onjuist gebruik. Wanneer er een
waarschuwingsmelding wordt
weergegeven, neem dan de juiste
maatregelen op basis van de
weergegeven melding.
In onderstaande tabel worden de
omstandigheden en de
correctieprocedures beschreven in die
gevallen waarin alleen een alarm klinkt.
• Als er één keer gedurende 5 seconden
een buiten de auto hoorbaar alarm
klinkt
SituatieCorrectieproce-
dure
Er is geprobeerd de
auto te vergrende-
len terwijl er nog
een portier ge-
opend was.Sluit alle portieren
en vergrendel ze
opnieuw.
• Wanneer het alarm in de auto continu
klinkt
SituatieCorrectieproce-
dure
Het contact werd in
de stand ACC gezet
terwijl het bestuur-
dersportier ge-
opend was (of het
bestuurdersportier
werd geopend ter-
wijl het contact in
de stand ACC
stond).Zet het contact UIT
en sluit het
bestuurdersportier.
4.2 Openen, sluiten en vergrendelen van de portieren
201
4
Voordat u gaat rijden

hybridesysteem mogelijk worden
gestart als de elektronische sleutel
zich in de buurt van de ruit bevindt.
• De portieren worden mogelijk
ontgrendeld als er een grote
hoeveelheid water op de portiergreep
terechtkomt, bijvoorbeeld tijdens een
zware regenbui of in een wasstraat,
wanneer de elektronische sleutel zich
binnen het detectiegebied bevindt.
(Als de portieren niet worden
geopend en gesloten, worden deze na
ongeveer 30 seconden automatisch
weer vergrendeld.)
• Als de afstandsbediening wordt
gebruikt om de portieren te
vergrendelen terwijl de elektronische
sleutel zich in de nabijheid van de auto
bevindt, bestaat de mogelijkheid dat
de portieren niet ontgrendeld worden
door de instapfunctie. (Gebruik de
afstandsbediening om de portieren te
ontgrendelen.)
• Wanneer u de vergrendelsensor
aanraakt terwijl u handschoenen
draagt, kan de reactie van het systeem
trager zijn of worden de portieren
mogelijk niet ontgrendeld. Trek uw
handschoenen uit en raak de
vergrendelsensor opnieuw aan.
• Wanneer de vergrendelactie is
uitgevoerd met de vergrendelsensor,
worden maximaal tweemaal achter
elkaar identificatiesignalen getoond.
Vervolgens worden geen
identificatiesignalen gegeven.
• Als de portiergreep nat wordt terwijl
de elektronische sleutel zich binnen
het werkzame gebied bevindt, kan het
portier herhaaldelijk worden
vergrendeld en ontgrendeld. Volg in
dat geval de correctieprocedure
hieronder bij het wassen van de auto:
– Plaats de elektronische sleutel op
een afstand van ten minste 2 meter
van de auto. (Zorg ervoor dat de
sleutel niet gestolen wordt.)
– Schakel de energiebespaarmodus
van de elektronische sleutel in omhet Smart entry-systeem met
startknop uit te schakelen.
(→Blz. 202)
• Als de elektronische sleutel zich in de
auto bevindt en een portiergreep
wordt nat tijdens het wassen van de
auto, wordt er mogelijk een melding
weergegeven op het multi-
informatiedisplay en klinkt er een
zoemer buiten de auto. Vergrendel alle
portieren om het alarm uit te
schakelen.
• De vergrendelsensor werkt mogelijk
niet goed wanneer deze in contact
komt met ijs, sneeuw, modder, enz.
Maak de vergrendelsensor schoon en
probeer deze nogmaals te bedienen,
of gebruik de vergrendelsensor in het
onderste gedeelte van de
portiergreep.
• Bij een plotselinge nadering van het
detectiegebied of de portiergreep kan
het voorkomen dat de portieren niet
ontgrendeld worden. Laat in dat geval
de portiergreep los en controleer of
de portieren worden ontgrendeld
voordat u opnieuw aan de
portiergreep trekt.
• Als er zich een andere elektronische
sleutel binnen het detectiegebied
bevindt, is de reactietijd voor het
ontgrendelen van de portieren nadat
een portiergreep is vastgepakt,
mogelijk langer.
Als er gedurende langere tijd niet met
de auto wordt gereden
• Bewaar, om diefstal van de auto te
voorkomen, de elektronische sleutel
niet binnen een afstand van 2 m van
de auto.
• Het Smart entry-systeem met
startknop kan vooraf worden
uitgeschakeld. (→Blz. 524)
• De energiebespaarmodus kan het
energieverbruik van de elektronische
sleutels verlagen. (→Blz. 202)
4.2 Openen, sluiten en vergrendelen van de portieren
204

Voorkomen van een onjuiste werking
van de sensoren
Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
4.4.3 Digitale binnenspiegel*
*Indien aanwezig
De digitale binnenspiegel is een systeem
dat gebruikmaakt van een camera op de
achterzijde van de auto. Het beeld van die
camera wordt weergegeven op het
display van de digitale binnenspiegel.
De digitale binnenspiegel kan met behulp
van de hendel worden gewijzigd tussen
de modus voor de optische spiegel en de
modus voor de digitale spiegel.
Dankzij de digitale binnenspiegel kan de
bestuurder het beeld achter de auto zien,
ondanks obstakels, zoals hoofdsteunen of
bagage. Ook worden de achterstoelen
niet weergegeven en wordt de privacy
van de passagiers verbeterd.
WAARSCHUWING!
Neem de volgende
voorzorgsmaatregelen in acht. Het niet
in acht nemen van de
voorzorgsmaatregelen kan ernstig
letsel tot gevolg hebben.
Voordat u de digitale binnenspiegel
gebruikt
• Stel de spiegel af voordat u gaat
rijden. (→Blz. 216)
WAARSCHUWING!(Vervolgd)
– Wijzig de modus naar de modus
voor de optische spiegel en stel de
positie van de digitale
binnenspiegel zo af dat het gebied
achter uw auto goed te zien is.
– Wijzig de modus naar de modus
voor de digitale spiegel en wijzig de
display-instellingen.
• Het bereik van het beeld dat wordt
weergegeven door de digitale
binnenspiegel verschilt van dat van de
optische spiegel. Controleer daarom
dit verschil vóór het rijden.
Systeemonderdelen
ADisplayzone icoon
Geeft iconen, afstellingsmeters, enz.
weer. (→Blz. 216)
BHendel
Bedien de hendel om te schakelen
tussen de modus voor de digitale
spiegel en de modus voor de optische
spiegel.
CMenutoets
Druk hierop om de displayzone voor
iconen weer te geven en het item te
selecteren dat u wilt instellen.
DToets voor selecteren/instellen
Druk hierop om de instelling van het
item dat u wilt instellen te wijzigen.
EControlelampje camera
Geeft aan dat de camera normaal
werkt.
4.4 Verstellen van het stuurwiel en de buitenspiegels
214

Wijzigen van de modus
Bedien de hendel om te schakelen tussen
de modus voor de digitale spiegel en de
modus voor de optische spiegel.
1. Modus digitale spiegel
Geeft een beeld weer van het gebied
achter de auto.
gaat branden in deze modus.
2. Modus optische spiegel
Hiermee wordt het display van de
digitale binnenspiegel uitgeschakeld,
waardoor de spiegel kan worden
gebruikt als optische spiegel.
Werkingsvoorwaarde modus digitale
spiegel
Het contact wordt AAN gezet.
Wanneer het contact van AAN naar UIT of
in stand ACC wordt gezet, verdwijnt het
beeld na enkele seconden.
Bij gebruik van de digitale
binnenspiegel in de modus digitale
spiegel
• Als het weergegeven beeld moeilijk te
zien is doordat licht reflecteert op de
digitale binnenspiegel, de camera vuil
is of bedekt is met waterdruppels of
doordat u last hebt van de lichten van
een achterligger of het weergegeven
beeld, schakel dan over naar de modus
optische spiegel.
• Als de achterklep is geopend, wordt
het beeld van de digitale
binnenspiegel mogelijk niet goed
weergegeven. Controleer voor het
rijden of de achterklep is gesloten.• Als het display moeilijk te zien is door
gereflecteerd licht, sluit dan het
elektrisch bedienbare zonnescherm
van het panoramadak (indien
aanwezig).
• De volgende verschijnselen kunnen
zich voordoen bij het rijden in het
donker, zoals 's nachts. Geen van deze
verschijnselen duidt op een storing.
– De kleuren van de objecten in het
weergegeven beeld verschillen
mogelijk van de daadwerkelijke
kleuren.
– Afhankelijk van de hoogte van de
lichten van de achterligger, wordt
het gebied rondom de auto wit en
wazig weergegeven.
– Automatische aanpassing van het
beeld voor een helder
omgevingsbeeld kan flikkeringen
veroorzaken.
Als het weergegeven beeld moeilijk
te zien is of als u last hebt van
flikkeringen, schakel dan over naar
de modus optische spiegel.
• De digitale binnenspiegel wordt
mogelijk heet wanneer de modus
digitale spiegel is ingeschakeld. Dit
wijst niet op een storing.
• Afhankelijk van uw fysieke conditie of
leeftijd duurt het mogelijk langer dan
gebruikelijk om op het weergegeven
beeld te focussen. Schakel in dit geval
over naar de modus optische spiegel.
• Laat passagiers tijdens het rijden niet
naar het weergegeven beeld staren,
omdat ze anders wagenziek kunnen
worden.
Wanneer een storing in het systeem
optreedt
Als het in de afbeelding weergegeven
symbool wordt weergegeven bij het
gebruik van de digitale binnenspiegel in
de modus digitale spiegel, is er mogelijk
een storing in het systeem aanwezig.
Het symbool verdwijnt na een paar
seconden. Bedien de hendel, schakel
over naar de modus optische spiegel en
laat de auto nakijken door een erkende
4.4 Verstellen van het stuurwiel en de buitenspiegels
215
4
Voordat u gaat rijden

Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Afstellen van de spiegel
Afstellen van de hoogte van de spiegel
De hoogte van de binnenspiegel kan
worden afgestemd op uw houding achter
het stuur.
Schakel de modus optische spiegel in en
stel de hoogte van de binnenspiegel af
door de spiegel omhoog of omlaag te
bewegen.
Display-instellingen (modus digitale
spiegel)
De instellingen van het display in de
modus digitale spiegel, het
aan-/uitzetten van de automatische
antiverblindingsstand, enz. kunnen
worden gewijzigd.
1. Druk op de menutoets.
De iconen worden weergegeven.2. Druk herhaaldelijk op de menutoets
en selecteer het item dat u wilt
instellen.
3. Druk op
ofom de
instelling te wijzigen.
De iconen verdwijnen als gedurende
ten minste 5 seconden geen toets
wordt bediend.
Ico-
nenInstellingen
Hiermee kunt u de helderheid van
het display afstellen.
Hiermee kunt u het weergegeven
gebied omhoog/omlaag verplaat-
sen.
Hiermee kunt u het weergegeven
gebied naar links/rechts verplaat-
sen.
Hiermee kunt u de hoek van het
weergegeven beeld afstellen.
Hiermee kunt u op de weergege-
ven afbeelding inzoomen/
uitzoomen.
Hiermee kunt u de automatische
antiverblindingsstand in-/
uitschakelen.
*
De hoeveelheid gereflecteerd
licht wordt automatisch aange-
past op basis van de helderheid
van de koplampen van achterop-
komend verkeer.
De automatische antiverblin-
dingsstand wordt iedere keer
wanneer het contact AAN wordt
gezet ingeschakeld.
4.4 Verstellen van het stuurwiel en de buitenspiegels
216
