2022 TOYOTA RAV4 PLUG-IN HYBRID display

Aan navigatiesysteem gekoppelde
displayzone (indien aanwezig)
De volgende gegevens van het
navigatiesysteem worden weergegeven:
• Straatnaam
• Routebegeleiding naar bestemming
• Kompas
Pop-updisplay
Pop-updisplays voor de onderstaande
systemen worden indien nodig
weergegeven:
Ondersteunende systemen
Geeft een waarschuwing/melding/tip of
de bedrijfsstatus van een relevant
systeem weer.
• PCS (Pre-Crash Safety-systeem)
(indien aanwezig) (→blz. 281)
• Brake Override-systeem (→blz. 233)
• Wegrijregeling (→blz. 233)
• Parking Support Brake-functie (voor
stilstaande objecten) (indien
aanwezig) (→blz. 351)
Er wordt dezelfde informatie
weergegeven als op het multi-
informatiedisplay. Zie de beschrijving
van de desbetreffende systemen voor
meer informatie.
Icoon
/
De volgende aan het multi-
informatiedisplay gekoppelde iconen
kunnen worden weergegeven:
: Centrale waarschuwingsicoon
Wordt weergegeven als op het
multi-informatiedisplay een
waarschuwingsmelding wordt
weergegeven.
: Informatie-icoon
Wordt weergegeven als op het
multi-informatiedisplay een
pop-updisplay met een suggestie/tip
wordt weergegeven.Waarschuwingsmelding
Sommige waarschuwingsmeldingen
worden indien nodig weergegeven,
overeenkomstig bepaalde voorwaarden.
Er wordt dezelfde informatie
weergegeven als op het multi-
informatiedisplay. Zie de beschrijving van
de desbetreffende systemen voor meer
informatie.
Status bediening audiosysteem
Wordt weergegeven wanneer de
bedieningstoetsen voor het
audiosysteem op het stuurwiel worden
bediend.
Status handsfree-systeem (indien
aanwezig)
Wordt weergegeven als het
handsfree-systeem wordt bediend.
Weergave buitentemperatuur
Weergegeven als het contact AAN staat
of als het controlelampje lage
buitentemperatuur knippert.
Wanneer er een pop-updisplay wordt
weergegeven
Wanneer er een pop-updisplay wordt
weergegeven, wordt het actuele display
mogelijk niet langer weergegeven. In dat
geval keert het display terug zodra het
pop-updisplay is verdwenen.
Weergave buitentemperatuur
• Wanneer de omgevingstemperatuur
ongeveer 3°C of lager is, gaat
gedurende ongeveer 10 seconden
knipperen en dooft de weergave van
de buitentemperatuur.
• Onder de volgende omstandigheden
wordt mogelijk niet de juiste
buitentemperatuur weergegeven of
duurt het langer voordat de weergave
wordt gewijzigd:
– Wanneer de auto stilstaat (inclusief
wanneer “Mijn ruimte-modus”
wordt gebruikt) of met lage
snelheid rijdt (lager dan 20 km/h)
3.1 Instrumentenpaneel
170

– Wanneer de buitentemperatuur
plotseling verandert (bijvoorbeeld
bij het in- of uitrijden van een
garage of tunnel)
• Wanneer -- of E wordt weergegeven,
zit er mogelijk een storing in het
systeem. Laat de auto nakijken door
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Hybridesysteemindicator/toerenteller
De informatie op het display die wordt
geselecteerd via “HUD Driving Support”
(rijondersteuning HUD) op het scherm
wordt weergegeven. (→Blz. 169)
Hybridesysteemindicator
ALaadgebied
BHybride eco-gebied
CEco-gebied
DPower-gebied
Er wordt dezelfde informatie
weergegeven als op het
multi-informatiedisplay
(hybridesysteemindicator).
Zie blz. 154 voor meer informatie.
Toerenteller
Geeft het motortoerental aan in
omwentelingen per minuut.
3.1.5 Energiemonitor/
verbruiksscherm
U kunt de status van uw auto zien op het
multi-informatiedisplay en op het scherm
van het audiosysteem
*(indien aanwezig).
*Navigatiesysteem of multimediasysteem
Systeemonderdelen
AScherm audiosysteem (indien
aanwezig)
BMulti-informatiedisplay
CBedieningstoetsen
instrumentenpaneel (→blz. 157)
Energiemonitor
De energiemonitor kan worden gebruikt
om de rijstatus van de auto, de
bedrijfsstatus van het hybridesysteem en
de energieregeneratiestatus te
controleren.
Weergave
Multi-informatiedisplay
Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel op het stuurwiel,
selecteer
en druk vervolgens opofom de energiemonitor weer te
geven.
Scherm audiosysteem (zonder
navigatiefunctie)
1. Druk op de toets MENU.
2. Selecteer “Info” op het scherm
“Menu”.
3.1 Instrumentenpaneel
171
3
Voertuigstatusinformatie en controlelampjes

Als een ander scherm dan
“Energiemonitor” wordt
weergegeven, selecteert u “Energie”.
Scherm audiosysteem (met
navigatiefunctie)
1. Druk op de toets MENU.
2. Selecteer “Info” op het scherm
“Menu”.
3. Selecteer ECO op het scherm
“Informatie”.
Als een ander scherm dan
“Energiemonitor” wordt
weergegeven, selecteert u “Energie”.
Het display aflezen
De pijlen verschijnen overeenkomstig de
energiestroom. Wanneer er geen
energiestroom is, worden er geen pijlen
weergegeven.
De kleur van de pijlen wijzigt als volgt:
Groen: Als het batterijpakket
(tractiebatterij) wordt geregenereerd of
opgeladen.
Geel: Als het batterijpakket
(tractiebatterij) wordt gebruikt.
Rood: Als de benzinemotor wordt
gebruikt.
Multi-informatiedisplay
In de afbeelding worden alle pijlen ter
illustratie weergegeven. De
daadwerkelijke weergave is afhankelijk
van de omstandigheden.
ABenzinemotor
BBatterijpakket (tractiebatterij)
CBanden voor
DBanden achter
Scherm audiosysteem (behalve tijdens
laden)
In de afbeelding worden alle pijlen ter
illustratie weergegeven. De
daadwerkelijke weergave is afhankelijk
van de omstandigheden.
ABenzinemotor
BElektromotor voor (tractiemotor)
CBatterijpakket (tractiebatterij)
DElektromotor achter (tractiemotor)
EBanden voor
FBanden achter
Scherm audiosysteem (tijdens laden)
In de afbeelding worden alle pijlen ter
illustratie weergegeven. De
daadwerkelijke weergave is afhankelijk
van de omstandigheden.
ABenzinemotor
BElektromotor voor (tractiemotor)
CAirconditioningsysteem in werking*
DLaadstekker
3.1 Instrumentenpaneel
172

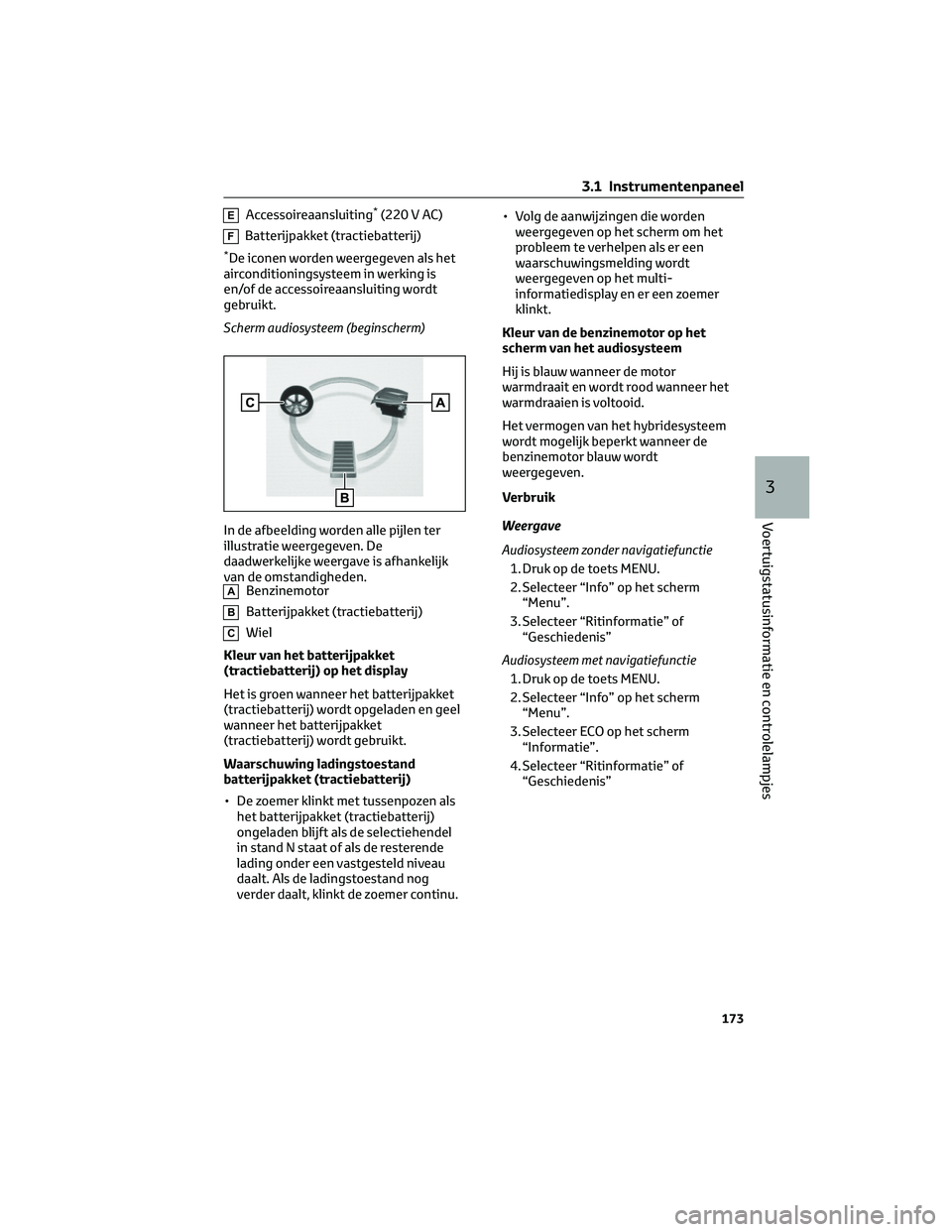

EAccessoireaansluiting*(220 V AC)
FBatterijpakket (tractiebatterij)
*De iconen worden weergegeven als het
airconditioningsysteem in werking is
en/of de accessoireaansluiting wordt
gebruikt.
Scherm audiosysteem (beginscherm)
In de afbeelding worden alle pijlen ter
illustratie weergegeven. De
daadwerkelijke weergave is afhankelijk
van de omstandigheden.
ABenzinemotor
BBatterijpakket (tractiebatterij)
CWiel
Kleur van het batterijpakket
(tractiebatterij) op het display
Het is groen wanneer het batterijpakket
(tractiebatterij) wordt opgeladen en geel
wanneer het batterijpakket
(tractiebatterij) wordt gebruikt.
Waarschuwing ladingstoestand
batterijpakket (tractiebatterij)
• De zoemer klinkt met tussenpozen als
het batterijpakket (tractiebatterij)
ongeladen blijft als de selectiehendel
in stand N staat of als de resterende
lading onder een vastgesteld niveau
daalt. Als de ladingstoestand nog
verder daalt, klinkt de zoemer continu.• Volg de aanwijzingen die worden
weergegeven op het scherm om het
probleem te verhelpen als er een
waarschuwingsmelding wordt
weergegeven op het multi-
informatiedisplay en er een zoemer
klinkt.
Kleur van de benzinemotor op het
scherm van het audiosysteem
Hij is blauw wanneer de motor
warmdraait en wordt rood wanneer het
warmdraaien is voltooid.
Het vermogen van het hybridesysteem
wordt mogelijk beperkt wanneer de
benzinemotor blauw wordt
weergegeven.
Verbruik
Weergave
Audiosysteem zonder navigatiefunctie
1. Druk op de toets MENU.
2. Selecteer “Info” op het scherm
“Menu”.
3. Selecteer “Ritinformatie” of
“Geschiedenis”
Audiosysteem met navigatiefunctie
1. Druk op de toets MENU.
2. Selecteer “Info” op het scherm
“Menu”.
3. Selecteer ECO op het scherm
“Informatie”.
4. Selecteer “Ritinformatie” of
“Geschiedenis”
3.1 Instrumentenpaneel
173
3
Voertuigstatusinformatie en controlelampjes

4.1 Informatie over sleutels
4.1.1 Sleutels
Soorten sleutels
Bij de auto worden de volgende sleutels
geleverd.
AElektronische sleutels
• Bedienen van het Smart
entry-systeem met startknop
(→blz. 200)
• Gebruik van de
afstandsbedieningsfunctie
(→blz. 180)
• Bediening van de op afstand
bedienbare airconditioning
(→blz. 379)
BMechanische sleutels
CPlaatje met sleutelnummer
Aan boord van een vliegtuig
Zorg ervoor dat u aan boord van een
vliegtuig niet op de toetsen van de
elektronische sleutel drukt. Zorg ervoor
dat de toetsen niet per ongeluk ingedrukt
kunnen worden als u de elektronische
sleutel in bijvoorbeeld een tas hebt
opgeborgen. Bij het indrukken van de
toetsen kan de elektronische sleutel
radiogolven uitzenden die de bediening
van het vliegtuig kunnen beïnvloeden.
Leegraken batterij elektronische sleutel
• De standaard levensduur van de
batterij is1-2jaar.• Als de batterij bijna leeg is, klinkt een
waarschuwingssignaal in de auto en
wordt er een melding weergegeven op
het multi-informatiedisplay als het
hybridesysteem wordt uitgeschakeld.
• Schakel de energiebespaarmodus van
de elektronische sleutel in om te
voorkomen dat de batterij van de
elektronische sleutel leegraakt
wanneer deze gedurende langere tijd
niet wordt gebruikt. (→Blz. 202)
• Omdat de elektronische sleutel altijd
radiogolven ontvangt, raakt de
batterij ook ontladen wanneer de
elektronische sleutel niet wordt
gebruikt. De volgende symptomen
geven aan dat de batterij van de
elektronische sleutel mogelijk
ontladen is. Vervang de batterij indien
nodig.
– Het Smart entry-systeem met
startknop of de afstandsbediening
werkt niet.
– Het detectiegebied wordt kleiner.
– Het ledcontrolelampje in de sleutel
gaat niet branden.
U kunt zelf de batterij vervangen
(→blz. 446). Aangezien echter de
elektronische sleutel beschadigd zou
kunnen raken, raden wij u aan om de
vervanging te laten uitvoeren door
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
• Houd, om de levensduur van de
batterij niet nodeloos te bekorten, de
elektronische sleutel op een afstand
van minimaal 1 m van de volgende
elektrische apparaten met een
magnetisch veld:
– Televisietoestellen
– Computers
– Mobiele telefoons, draadloze
telefoons en batterijladers
– Tafellampen
– Inductiekookplaten
• Als de elektronische sleutel zich
langer dan noodzakelijk is in de buurt
4.1 Informatie over sleutels
178

van de auto bevindt, kan, zelfs als het
Smart entry-systeem met startknop
niet bediend wordt, de sleutelbatterij
sneller dan normaal ontladen raken.
Als er een melding met betrekking tot
de status van de elektronische sleutel
of de stand van het contact, enz. wordt
weergegeven
Om te voorkomen dat de elektronische
sleutel in de auto wordt opgesloten, de
auto wordt achtergelaten terwijl u de
elektronische sleutel bij u hebt en het
contact niet UIT is gezet, andere
inzittenden per ongeluk de sleutel mee
naar buiten nemen, enz. wordt op het
multi-informatiedisplay mogelijk een
melding weergegeven die de gebruiker
vraagt de status van de elektronische
sleutel of de stand van het contact te
bevestigen. Volg in zo'n geval de
instructies op het display onmiddellijk
op.
Als “Key Battery Low Replace Key
Battery” (Batterij van sleutel zwak.
Vervang batterij.) wordt weergegeven
op het multi-informatiedisplay
De batterij van de elektronische sleutel
is (bijna) leeg. Vervang de batterij van de
elektronische sleutel. (→Blz. 446)
Batterij vervangen
→Blz. 446
Bevestiging van het aantal
geregistreerde sleutels
Het aantal al geregistreerde sleutels kan
worden bevestigd. Neem voor meer
informatie contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.Als “A New Key has been Registered
Contact Your Dealer for Details” (Er is
een nieuwe sleutel geregistreerd.
Neem contact op met dealer voor meer
informatie.) wordt weergegeven op
het multi-informatiedisplay
Deze melding wordt weergegeven elke
keer dat het bestuurdersportier wordt
geopend als de portieren van buitenaf
worden ontgrendeld gedurende
ongeveer 10 dagen nadat er een nieuwe
elektronische sleutel is geregistreerd.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige als de melding wordt
weergegeven, maar u geen nieuwe
elektronische sleutel hebt geregistreerd,
om te controleren of er een onbekende
elektronische sleutel (anders dan de
sleutels die u in uw bezit hebt) is
geregistreerd.
4.1 Informatie over sleutels
179
4
Voordat u gaat rijden

Met de afstandsbediening
1. Vergrendelen van alle portieren
Controleer of het portier goed
vergrendeld is.
Ingedrukt houden om de zijruiten en
het panoramadak (indien aanwezig)
te sluiten.
*
2. Ontgrendelen van alle portieren
Ingedrukt houden om de zijruiten en
het panoramadak (indien aanwezig)
te openen.
*
*
Deze instellingen moeten aan de
persoonlijke voorkeur worden aangepast
door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Instellen van de ontgrendelfunctie
Het is mogelijk om in te stellen welke
portieren met de instapfunctie via de
afstandsbediening worden ontgrendeld.
Bedien de toetsen in de auto of binnen
ongeveer 1 m van de auto.
1. Zet het contact UIT.
2. Schakel de inbraaksensor en de
hellingsensor van het alarmsysteem
uit om tijdens het veranderen van de
instellingen het alarm niet onbedoeld
te activeren. (indien aanwezig)
(→Blz. 64)
3. Houd de toets
ofingedrukt en houd tegelijkertijd de
toetsgedurende ongeveer
5 seconden ingedrukt als het
controlelampje in de sleutel uit is.De instelling verandert telkens wanneer
een handeling wordt uitgevoerd, zoals
hieronder is aangegeven. (Als u de
instelling opnieuw wilt wijzigen, laat u de
toetsen los, wacht u ten minste
5 seconden en herhaalt u vervolgens stap
3.)
Multi-
informatiedisplay/
piepsignaalOntgrendelfunctie
(auto's met linkse
besturing)
(auto's met rechtse
besturing)
Exterieur: 3 keer
een piepsignaalAls u de portier-
greep van het be-
stuurdersportier
vasthoudt, wordt
alleen het bestuur-
dersportier ont-
grendeld.
Als u de portier-
greep van het voor-
passagiersportier
vasthoudt of op de
schakelaar achter-
klep openen drukt,
worden alle portie-
ren ontgrendeld.
Exterieur: Twee
piepsignalenAls u de portier-
greep van het voor-
passagiersportier of
bestuurdersportier
vasthoudt of op de
schakelaar achter-
klep openen drukt,
worden alle portie-
ren ontgrendeld.
Auto's met een alarm: om te voorkomen
dat het alarm onbedoeld wordt
geactiveerd, moet u de portieren
ontgrendelen met de afstandsbediening
en een portier openen en sluiten als de
instellingen eenmaal zijn gewijzigd. (Als
er binnen 30 seconden nadat op
is
gedrukt geen portier wordt geopend,
worden de portieren weer vergrendeld en
wordt automatisch het alarm
ingeschakeld.) Zet het alarm onmiddellijk
uit wanneer dit geactiveerd wordt.
(→Blz. 63)
4.2 Openen, sluiten en vergrendelen van de portieren
182

Als de 12V-accu is ontladen
De portieren kunnen niet worden
vergrendeld en ontgrendeld met het
Smart entry-systeem met startknop of
de afstandsbediening. Vergrendel of
ontgrendel de portieren met de
mechanische sleutel. (→Blz. 500)
Herinneringsfunctie achterstoel
• Om u eraan te herinneren bagage e.d.
op de achterstoelen niet te vergeten,
klinkt er wanneer het contact UIT is
gezet en aan een van de volgende
voorwaarden is voldaan, een zoemer
en wordt gedurende ongeveer
6 seconden een melding weergegeven
op het multi-informatiedisplay.
– Het hybridesysteem wordt binnen
10 minuten na het openen en
sluiten van een achterportier
gestart.
– Een achterportier is geopend en
weer gesloten nadat het
hybridesysteem is gestart.
Als echter een achterportier wordt
geopend en vervolgens binnen
ongeveer 2 seconden weer wordt
gesloten, werkt de
herinneringsfunctie voor de
achterstoel mogelijk niet.
• De herinneringsfunctie voor de
achterstoel stelt op basis van het
openen en sluiten van een
achterportier vast of er bagage e.d. op
de achterstoel is geplaatst. Daardoor
werkt, afhankelijk van de situatie, de
herinneringsfunctie voor de
achterstoel mogelijk niet en vergeet u
mogelijk toch bagage e.d. die zich op
de achterstoel bevindt of geeft de
functie mogelijk onterecht een
melding.
• De herinneringsfunctie voor de
achterstoel kan worden
ingeschakeld/uitgeschakeld.
(→Blz. 519)Persoonlijke voorkeursinstellingen
Bepaalde instellingen (bijvoorbeeld de
ontgrendelfunctie met behulp van een
sleutel) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor
persoonlijke voorkeursinstellingen:
→blz. 523)
WAARSCHUWING!
Voorkomen van ongevallen
Neem bij het rijden met de auto de
volgende voorzorgsmaatregelen in
acht. Het niet in acht nemen van deze
voorschriften kan ertoe leiden dat er
per ongeluk een portier wordt geopend
en dat er iemand uit de auto valt, met
mogelijk dodelijk of ernstig letsel tot
gevolg.
• Controleer of alle portieren volledig
gesloten zijn.
• Trek tijdens het rijden niet aan de
binnenportiergreep. Wees vooral
voorzichtig bij de voorportieren.
Deze portieren kunnen zelfs worden
geopend als de vergrendelknoppen
in de stand vergrendeld staan.
• Activeer de kindersloten op de
achterportieren als er kinderen
achter in de auto vervoerd worden.
Als een portier wordt geopend of
gesloten
Controleer de omgeving van de auto;
let er bijvoorbeeld op of de auto op een
helling staat, of er voldoende ruimte is
om het portier te openen en of het hard
waait. Houd bij het openen of sluiten
van het portier de portiergreep goed
vast, zodat u bent voorbereid op
eventuele onverwachte bewegingen.
Bij het gebruik van de
afstandsbediening of mechanische
sleutel en het bedienen van de
elektrisch bedienbare ruiten of het
panoramadak (indien aanwezig)
Bedien de elektrisch bedienbare ruit of
het panoramadak nadat u hebt
gecontroleerd of er geen risico is dat
een passagier met een lichaamsdeel
4.2 Openen, sluiten en vergrendelen van de portieren
184
