2022 TOYOTA RAV4 radio

7
Instalace systému RF vysílače do
vašeho vozidla by mohla ovlivnit
elektronické systémy, např.:
Hybridní systém
Systém vícebodového vstřikování
paliva/systém sekvenčního více-
bodového vstřikování paliva
Toyota Safety Sense
Systém tempomatu
Protiblokovací brzdový systém
Systém SRS airbagů
Systém předepínačů bezpečnost-
ních pásů
Ověřte bezpečnostní opatření nebo
speciální pokyny týkající se instala-
ce systému RF vysílače u kterého-
koliv autorizovaného prodejce nebo
v servisu Toyota, nebo v kterémko-
liv spolehlivém servisu.
Další informace týkající se frekvenč-
ních pásem, úrovní výkonu, umístě-
ní antén a instalačních pokynů pro
instalaci RF vysílačů, jsou dostup-
né na požádání u kteréhokoliv auto-
rizovaného prodejce nebo v servisu
Toyota, nebo v kterémkoliv spolehli-
vém servisu.
Vysokonapěťové díly a kabely hybrid-
ních elektrických vozidel vysílají
přibližně stejné množství elektromag-
netických vln, jako běžná motorová
vozidla nebo domácí elektronické
spotřebiče, přestože jsou elektro-
magneticky odstíněny.
Při příjmu radiofrekvenčního vysíla-
če (RF vysílače) se může objevit ne-
chtěný šum.Vozidlo je vybaveno několika výkon-
nými počítači, které budou zazna-
menávat určitá data, např.:
• Otáčky motoru/Otáčky elektrické-
ho (trakčního) motoru
• Stav akcelerátoru
• Stav brzd
• Rychlost vozidla
• Provozní stav asistenčních jízd-
ních systémů
• Obrazy z kamery
Vaše vozidlo je vybaveno kame-
rami, Pro informace o umístění
nahrávacích kamer kontaktujte
kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
• Stav hybridního (trakčního) aku-
mulátoru
Zaznamenaná data se liší podle
úrovně výbavy vozidla, příslušen-
ství, kterým je vozidlo vybaveno
a destinací.
Tyto počítače nezaznamenávají
konverzace nebo zvuky, a v určitých
situacích zaznamenávají pouze ob-
rázky vně vozidla.
Použití dat
Toyota může použít zaznamenaná data
v tomto počítači pro diagnostiku poruch,
provádění výzkumu a vývoje a zlepšo-
vání kvality.
Toyota nesděluje zaznamenané údaje
třetím stranám, kromě:
• Se souhlasem majitele vozidla nebo
se souhlasem nájemce, pokud je vozi-
dlo v pronájmu
Instalace systému RF vysí-
lačeZáznam dat o vozidle

1283-1. Informace o klíčích
3-1.Informace o klíčích
K vozidlu jsou dodávány následující
klíče.
Elektronické klíče
• Ovládání systému Smart Entry & Start
( S.151)
• Ovládání funkce bezdrátového dálko-
vého ovládání ( S.130)
Mechanické klíče
Štítek s číslem klíče
■Když nasedáte do letadla
Když přinášíte elektr onický klíč do leta-
dla, zabraňte zmáčknutí jakéhokoliv tla-
čítka na elektronickém klíči, pokud jste uvnitř kabiny letadl a. Pokud přenášíte
elektronický klíč ve své tašce atd., ujis-
těte se, že tlačítka nemohou být nechtě- ně zmáčknuta. St isknutí tlačítka
elektronického klíče může způsobit vysí-
lání rádiových vln, které by mohly ovliv- nit ovládání letadla.
■Vybití baterie elektronického klíče
●Životnost standardní baterie je 1 až
2 roky.
●Pokud dojde k vybití baterie, v kabině
zazní alarm a na mu ltiinformačním displeji se zobrazí hlášení, když se
hybridní systém vypne.
●Abyste snížili vybíjení baterie klíče,
když není elektroni cký klíč používán dlouhou dobu, nastavte elektronický
klíč do režimu šetření energie baterie.
( S.152)
●Protože elektronický klíč neustále při-
jímá rádiové vlny, baterie se vybije, i když není elektronický klíč používán.
Následující příznaky signalizují, že
baterie elektronického klíče může být vybitá. Když je to nez bytné, baterii vy-
měňte.
• Systém Smart Entry & Start nebo bez- drátové dálkové ovládání nefunguje.
• Oblast detekce se zmenšuje.
• LED indikátor na klíči se nerozsvítí.
Baterii si můžete vyměnit sami
( S.407). Protože však hrozí nebezpe-
čí, že elektronický k líč může být poško- zen, doporučujeme, aby výměnu
provedl kterýkoliv autorizovaný prodejce
nebo servis Toyota, nebo kterýkoliv spo- lehlivý servis.
●Abyste zabránili vážnému poškození elektronického klíče, nenechávejte ho
ve vzdálenosti do 1 m od následujících
elektrických zařízení, která vytvářejí magnetické pole:
• TV přijímače
• Osobní počítače • Mobilní telefony, bezdrátové telefony
a nabíječky baterií
•Stolní lampy • Indukční kuchyňská zařízení
■Pokud se zobrazí hlášení týkající se
stavu elektronickéh o klíče nebo re-
žimu spínače POWER atd.
Aby se zabránilo uzamknutí elektronic-
kého klíče uvnitř vo zidla, opuštění vozi-
dla, když máte elektr onický klíč u sebe, bez přepnutí spínače POWER do VY-
PNUTO nebo tomu, aby jiní cestující ne-
chtěně neodnesli klíč mimo vozidlo atd.,
může se na multiinformačním displeji zobrazit hlášení, které vyzývá uživatele,
aby ověřil stav elektronického klíče nebo
spínače POWER. V těchto případech ihned postupujte podle instrukcí zobra-
zených na displeji.
Klíče
Typy klíčů
A
B
C

129
3
3-1. Informace o klíčích
Před jízdou
■Pokud se na multiinformačním dis-
pleji zobrazí "Baterie v klíči je téměř vybitá. Vyměňte baterii v klíči."
Baterie v elektronické m klíči je vybitá.
Vyměňte baterii elektronického klíče. ( S.407)
■Výměna baterie
 S.407
■Ověření čísla registrovaného klíče
Čísla klíčů, které jso u již zaregistrovány k vozidlu, je možné ověřit. O podrobnos-
ti požádejte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo jiný spolehlivý servis.
■Pokud se na multiinformačním dis-
pleji zobrazí "Byl registrován nový
klíč. Pro podrobnosti kontaktujte svého prodejce."
Toto hlášení se zobrazí při každém ote-
vření dveří řidiče, když jsou dveře ode- mknuty zvenku po dobu přibližně 10 dní
poté, co byl zaregistrován nový elektro-
nický klíč. Pokud se zobrazí tot o hlášení, ale vy
jste neregistrovali žádný nový elektro-
nický klíč, požádejte kteréhokoliv autori- zovaného prodejce neb o servis Toyota,
nebo kterýkoliv spol ehlivý servis, aby
zkontroloval, zda nebyl zaregistrován nějaký neznámý elektronický klíč (jiný
než klíče ve vašem vlastnictví).
UPOZORNĚNÍ
■Abyste zabránili poškození klíče
●Neupusťte klíče na zem, nevystavuj-
te je silným nárazům ani je neohý- bejte.
●Nevystavujte klíče na dlouhou dobu vysokým teplotám.
●Klíče nenamáčejte nebo je nečistěte
v ultrazvukové lázni atd.
●Nepřipevňujte na klíče kovové nebo
magnetické materiály ani nedávejte klíče do blízkosti takových materiálů.
●Nerozebírejte klíče.
●Nepřipevňujte nálepky nebo cokoliv
jiného na povrch elektronických klíčů.
●Neumísťujte klíče do blízkosti před-
mětů, které produkují magnetická pole, jako jsou TV přijímače, audio-
systémy a indukční varné desky.
●Neumísťujte klíče do blízkosti zdra-
votnických elektrických zařízení,
jako jsou nízkofrek venční terapeutic- ká zařízení nebo mikrovlnná terape-
utická zařízení, a nepodstupujte
zdravotní vyšetření , když máte klíče u sebe.
■Nošení elektronického klíče u sebe
Noste elektronický klíč 10 cm nebo
dále od elektrických zařízení, která jsou zapnutá. Rádiové vlny vysílané
z elektrických zařízení v dosahu 10 cm
od elektronického klíče mohou klíč ru- šit, čímž způsobí, že klíč nebude fun-
govat správě.
■V případě poruchy systému Smart
Entry & Start nebo jiných problé-
mů s klíčem
 S.467
■Když ztratíte elektronický klíč
 S.466

1443-2. Otevírání, zavírání a zamykání dveří
■Funkce ochrany proti spadnutí
Když se elektricky ovládané zadní dveře
otevírají automaticky, použití nadměrné
síly na dveře zastaví otevírání, aby se
zabránilo náhlému zavření elektricky
ovládaných zadních dveří.
■Asistent zavírání zadních dveří
Pokud zadní dveře zatáhnete dolů ma-
nuálně, když jsou zadní dveře zastave-
ny v otevřené poloze, zadní dveře se
automaticky úplně zavřou.
■Funkce odloženého zamknutí zad-
ních dveří (je-li ve výbavě)
Tato funkce je funkce, která odloží zam-
knutí všech dveří, když jsou elektricky
ovládané zadní dveře otevřeny.
Když je proveden následující postup,
všechny dveře kromě elektricky ovláda-
ných zadních dveří se zamknou, a pak
se elektricky ovládané zadní dveře
v okamžiku jejich zavření také zamknou.
1Zavřete všechny dveře kromě zad-
ních dveří.
2Během zavírání elektricky ovláda-
ných zadních dveří zamkněte dveře
použitím systému Smart Entry & Start
z předních dveří (S.131) nebo
bezdrátovým dálkovým ovládáním.
(S.131)
Varovná světla bliknou, aby signalizova-
la, že všechny dveře byly zavřeny a za-
mknuty.
●Pokud je elektronický klíč umístěn
uvnitř vozidla po zahájení zavírání po-
mocí funkce odloženého zamknutí,
elektronický klíč může být zamknut
uvnitř vozidla.
●Pokud se elektricky ovládané zadní
dveře úplně nezavřou z důvodu funk-
ce ochrany proti sevření atd., když se
zadní dveře automaticky zavírají poté,
co byla provedena funkce odloženého
zamknutí, funkce odloženého zam-
knutí bude zrušena a všechny dveře
se odemknou.
●Před opuštěním vozidla se ujistěte, že
jsou všechny dveře zavřeny a zam-
knuty.
■Provozní podmínky hands-free elek-
tricky ovládaných zadních dveří
(vozidla s hands-free elektricky
ovládanými zadními dveřmi)
Hands-free elektricky ovládané zadní
dveře se budou automaticky otevírat/za-
vírat, když jsou splněny následující pod-
mínky:
●Činnost hands-free elektricky ovláda-
ných zadních dveří je povolena.
(S.117)
●Spínač POWER je ve VYPNUTO.
●Elektronický klíč je v provozním do-
sahu. (S.151)
●Noha je v blízkosti spodní střední čás-
ti zadního nárazníku a je s ní pohnuto
směrem od zadního nárazníku.
Elektricky ovládané zadní dveře mo-
hou být také ovládány umístěním ruky,
lokte, kolene atd. do blízkosti střední
části zadního nárazníku a jejich pohy-
bem směrem od zadního nárazníku.
Ujistěte se, že jsou drženy dostatečně
blízko střední části zadního znaku.
■Situace, ve kterých nemusí funkce
hands-free elektricky ovládaných
zadních dveří fungovat správně
(vozidla s hands-free elektricky
ovládanými zadními dveřmi)
V následujících situacích nemusí
hands-free elektricky ovládané zadní
dveře řádně fungovat:
●Když noha zůstane pod zadním ná-
razníkem
●Pokud je do zadního nárazníku silně
kopnuto nohou nebo se ho chvíli dotý-
káte
Pokud se zadního nárazníku chvíli dotý-
káte, počkejte krátkou dobu předtím, než
se pokusíte znovu ovládat hands-free
elektricky ovládané zadní dveře.
●Když je prováděno ovládání, pokud je
nějaká osoba příliš blízko u zadního
nárazníku
●Když externí rádiové vlny ruší komuni-
kaci mezi elektronickým klíčem a vozi-
dlem (S.152)

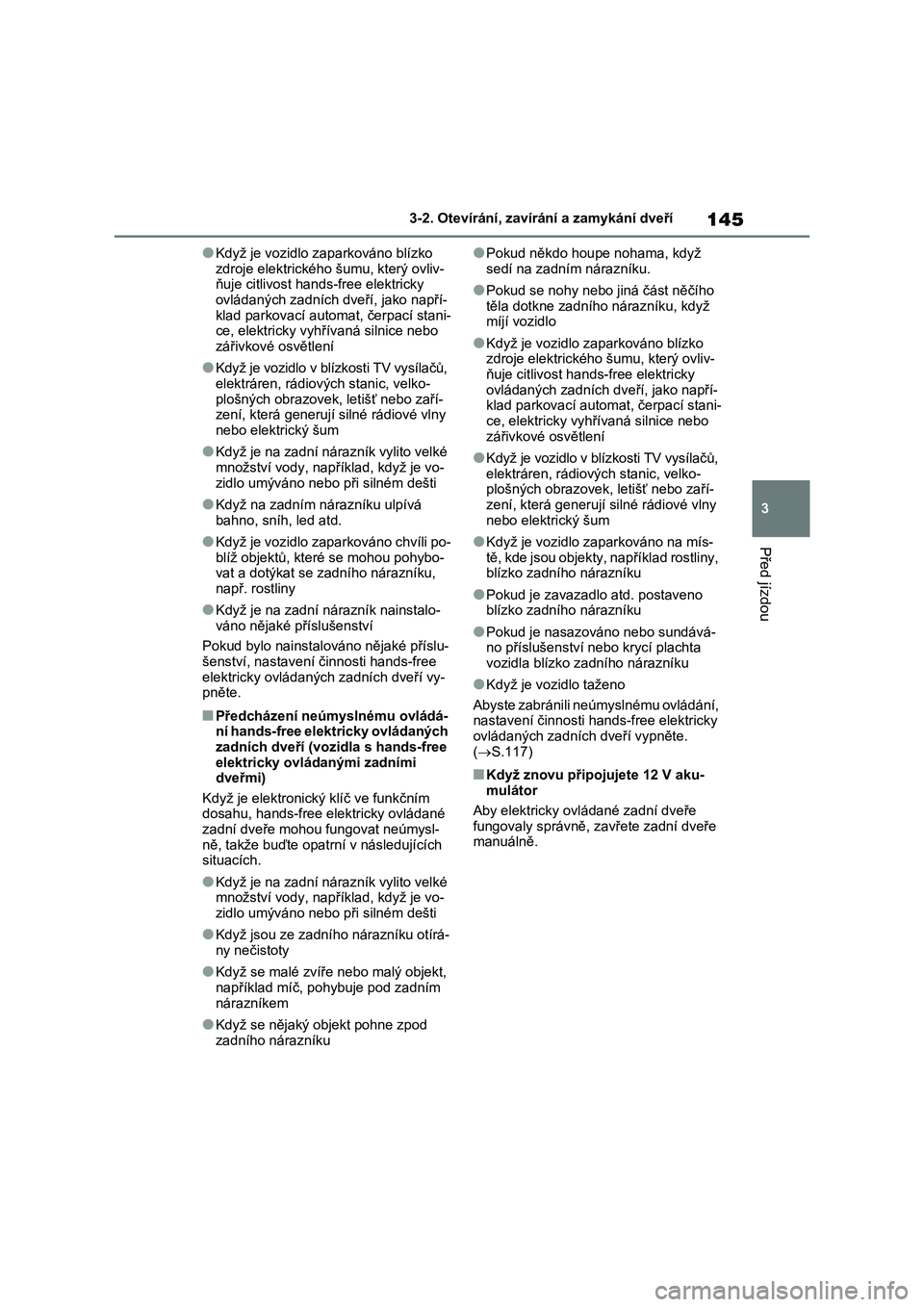

145
3 3-2. Otevírání, zavírání a zamykání dveří
Před jízdou
●Když je vozidlo zaparkováno blízko
zdroje elektrického šumu, který ovliv-
ňuje citlivost hands-free elektricky
ovládaných zadních dveří, jako napří-
klad parkovací automat, čerpací stani-
ce, elektricky vyhřívaná silnice nebo
zářivkové osvětlení
●Když je vozidlo v blízkosti TV vysílačů,
elektráren, rádiových stanic, velko-
plošných obrazovek, letišť nebo zaří-
zení, která generují silné rádiové vlny
nebo elektrický šum
●Když je na zadní nárazník vylito velké
množství vody, například, když je vo-
zidlo umýváno nebo při silném dešti
●Když na zadním nárazníku ulpívá
bahno, sníh, led atd.
●Když je vozidlo zaparkováno chvíli po-
blíž objektů, které se mohou pohybo-
vat a dotýkat se zadního nárazníku,
např. rostliny
●Když je na zadní nárazník nainstalo-
váno nějaké příslušenství
Pokud bylo nainstalováno nějaké příslu-
šenství, nastavení činnosti hands-free
elektricky ovládaných zadních dveří vy-
pněte.
■Předcházení neúmyslnému ovládá-
ní hands-free elektricky ovládaných
zadních dveří (vozidla s hands-free
elektricky ovládanými zadními
dveřmi)
Když je elektronický klíč ve funkčním
dosahu, hands-free elektricky ovládané
zadní dveře mohou fungovat neúmysl-
ně, takže buďte opatrní v následujících
situacích.
●Když je na zadní nárazník vylito velké
množství vody, například, když je vo-
zidlo umýváno nebo při silném dešti
●Když jsou ze zadního nárazníku otírá-
ny nečistoty
●Když se malé zvíře nebo malý objekt,
například míč, pohybuje pod zadním
nárazníkem
●Když se nějaký objekt pohne zpod
zadního nárazníku
●Pokud někdo houpe nohama, když
sedí na zadním nárazníku.
●Pokud se nohy nebo jiná část něčího
těla dotkne zadního nárazníku, když
míjí vozidlo
●Když je vozidlo zaparkováno blízko
zdroje elektrického šumu, který ovliv-
ňuje citlivost hands-free elektricky
ovládaných zadních dveří, jako napří-
klad parkovací automat, čerpací stani-
ce, elektricky vyhřívaná silnice nebo
zářivkové osvětlení
●Když je vozidlo v blízkosti TV vysílačů,
elektráren, rádiových stanic, velko-
plošných obrazovek, letišť nebo zaří-
zení, která generují silné rádiové vlny
nebo elektrický šum
●Když je vozidlo zaparkováno na mís-
tě, kde jsou objekty, například rostliny,
blízko zadního nárazníku
●Pokud je zavazadlo atd. postaveno
blízko zadního nárazníku
●Pokud je nasazováno nebo sundává-
no příslušenství nebo krycí plachta
vozidla blízko zadního nárazníku
●Když je vozidlo taženo
Abyste zabránili neúmyslnému ovládání,
nastavení činnosti hands-free elektricky
ovládaných zadních dveří vypněte.
(S.117)
■Když znovu připojujete 12 V aku-
mulátor
Aby elektricky ovládané zadní dveře
fungovaly správně, zavřete zadní dveře
manuálně.

1523-2. Otevírání, zavírání a zamykání dveří
●Když vnitřní alarm nepřerušovaně
pípá
■Funkce šetření energie baterie (vozidla s funkcí nastupování)
Funkce šetření energie baterie bude ak-
tivována, aby zabránila vybití baterie elektronického klíče a 12V akumulátoru
vozidla, když vozidlo není používáno
delší dobu.
●V následujících situ acích může systé-
mu Smart Entry & Start chvíli trvat, než odemkne dveře.
• Elektronický klíč b yl ponechán v ob-
lasti přibližně 2 m od vozidla po dobu 10 minut nebo déle.
• Systém Smart Entry & Start nebyl po-
užíván 5 dní nebo déle.
●Pokud systém Smart E ntry & Start ne-
byl použit 14 dní nebo déle, dveře ne- mohou být odemknuty, kromě dveří
řidiče. V tom případě uchopte kliku
dveří řidiče, nebo použijte bezdrátové dálkové ovládání nebo mechanický
klíč, abyste odemkli dveře.
■Zapnutí elektronického klíče do re-
žimu šetření energie baterie
●Když je nastaven režim šetření ener-
gie baterie, vybíjení baterie je minima-
lizováno zastavení m příjmu rádiových vln elektronickým klíčem.
Stiskněte dvakrát při současném
stisknutí a držení .
Ověřte, že indikátor elektronického klíče 4krát blikne.
Když je režim šetření energie baterie
nastaven, nemůže bý t používán systém Smart Entry & Start . Pro zrušení této
funkce stiskněte kter ékoliv tlačítko elek-
tronického klíče.
●Elektronický klíč, který nebude použí-
ván dlouhou dobu, může být předem nastaven do režimu šetření energie
baterie.
■Když se funkce el ektronického klí-
če zastaví
Pokud se poloha elektronického klíče
nezmění po určitou dobu, například
když elektronický klíč někde zůstane,
funkce elektronického klíče se zastaví, aby se snížilo vybíjení baterie.
V tomto případ ě lze funkci automaticky
obnovit posunutím polohy klíče, např. jeho zvednutím.
■Podmínky ovlivňující činnost
Systém Smart Entry & Start používá sla-
bé rádiové vlny. V následujících situa- cích může být ovlivněna komunikace
mezi elektronickým k líčem a vozidlem,
což brání systému Smar t Entry & Start, bezdrátovému dál kovému ovládání
a systému imobilizéru ve správné funkci.
(Způsoby řešení: S.467)
●Když je baterie elektronického klíče
vybitá
●V blízkosti TV vysí lačů, elektráren,
čerpacích stanic, rádiových stanic, velkoplošných obrazovek, letišť nebo
zařízení, která gene rují silné rádiové
vlny nebo elektrický šum
SituaceNápravné opatření
Spínač POWER
byl přepnut do PŘÍ-
SLUŠENSTVÍ, když byly otevřeny
dveře řidiče (nebo
dveře řidiče byly otevřeny, když byl
spínač POWER
v PŘÍSLUŠEN- STVÍ).
Přepněte spínač
POWER do VY-
PNUTO a zavřete dveře řidiče.

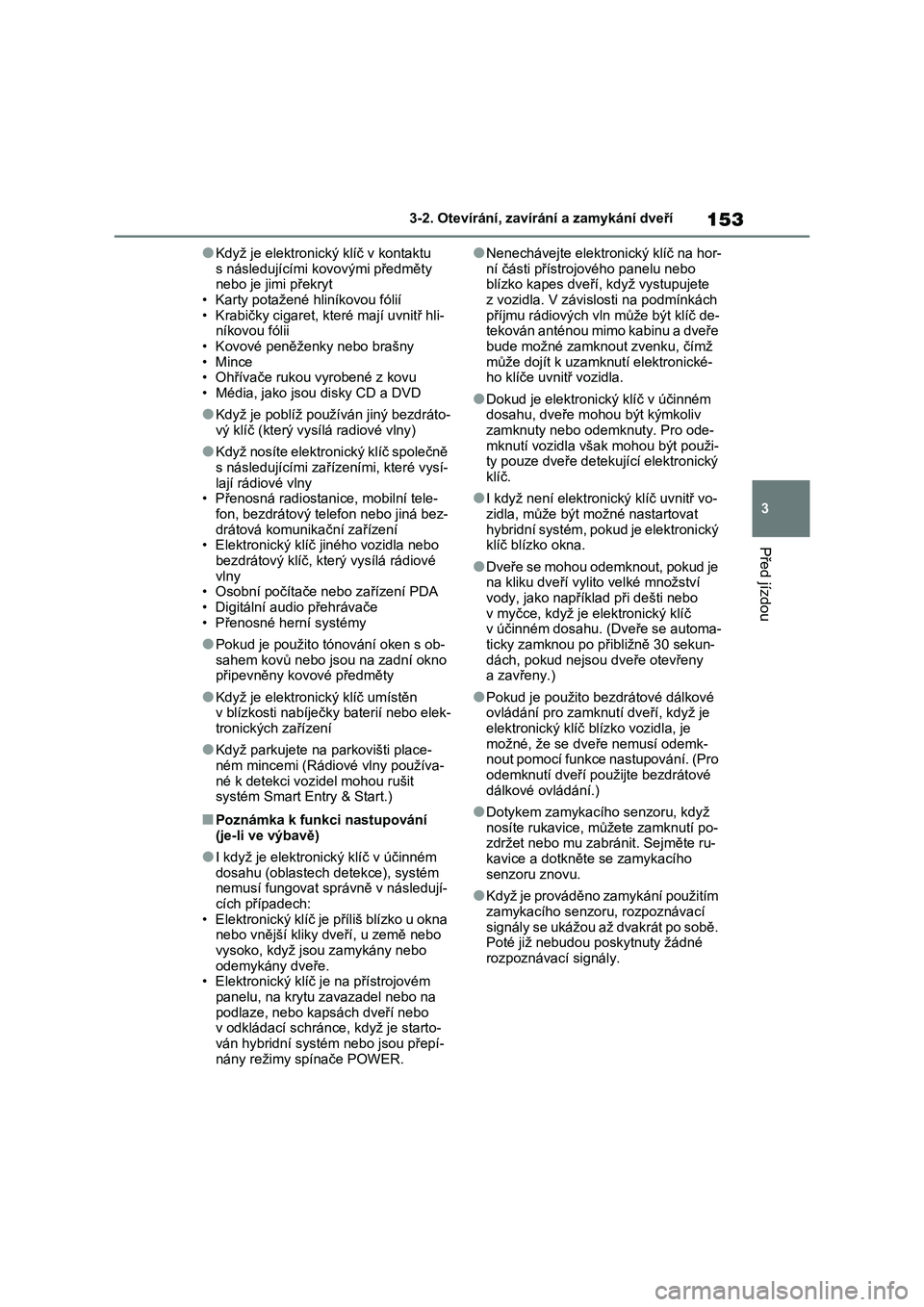

153
3 3-2. Otevírání, zavírání a zamykání dveří
Před jízdou
●Když je elektronický klíč v kontaktu
s následujícími kovovými předměty
nebo je jimi překryt
• Karty potažené hliníkovou fólií
• Krabičky cigaret, které mají uvnitř hli-
níkovou fólii
• Kovové peněženky nebo brašny
•Mince
• Ohřívače rukou vyrobené z kovu
• Média, jako jsou disky CD a DVD
●Když je poblíž používán jiný bezdráto-
vý klíč (který vysílá radiové vlny)
●Když nosíte elektronický klíč společně
s následujícími zařízeními, které vysí-
lají rádiové vlny
• Přenosná radiostanice, mobilní tele-
fon, bezdrátový telefon nebo jiná bez-
drátová komunikační zařízení
• Elektronický klíč jiného vozidla nebo
bezdrátový klíč, který vysílá rádiové
vlny
• Osobní počítače nebo zařízení PDA
• Digitální audio přehrávače
• Přenosné herní systémy
●Pokud je použito tónování oken s ob-
sahem kovů nebo jsou na zadní okno
připevněny kovové předměty
●Když je elektronický klíč umístěn
v blízkosti nabíječky baterií nebo elek-
tronických zařízení
●Když parkujete na parkovišti place-
ném mincemi (Rádiové vlny používa-
né k detekci vozidel mohou rušit
systém Smart Entry & Start.)
■Poznámka k funkci nastupování
(je-li ve výbavě)
●I když je elektronický klíč v účinném
dosahu (oblastech detekce), systém
nemusí fungovat správně v následují-
cích případech:
• Elektronický klíč je příliš blízko u okna
nebo vnější kliky dveří, u země nebo
vysoko, když jsou zamykány nebo
odemykány dveře.
• Elektronický klíč je na přístrojovém
panelu, na krytu zavazadel nebo na
podlaze, nebo kapsách dveří nebo
v odkládací schránce, když je starto-
ván hybridní systém nebo jsou přepí-
nány režimy spínače POWER.
●Nenechávejte elektronický klíč na hor-
ní části přístrojového panelu nebo
blízko kapes dveří, když vystupujete
z vozidla. V závislosti na podmínkách
příjmu rádiových vln může být klíč de-
tekován anténou mimo kabinu a dveře
bude možné zamknout zvenku, čímž
může dojít k uzamknutí elektronické-
ho klíče uvnitř vozidla.
●Dokud je elektronický klíč v účinném
dosahu, dveře mohou být kýmkoliv
zamknuty nebo odemknuty. Pro ode-
mknutí vozidla však mohou být použi-
ty pouze dveře detekující elektronický
klíč.
●I když není elektronický klíč uvnitř vo-
zidla, může být možné nastartovat
hybridní systém, pokud je elektronický
klíč blízko okna.
●Dveře se mohou odemknout, pokud je
na kliku dveří vylito velké množství
vody, jako například při dešti nebo
v myčce, když je elektronický klíč
v účinném dosahu. (Dveře se automa-
ticky zamknou po přibližně 30 sekun-
dách, pokud nejsou dveře otevřeny
a zavřeny.)
●Pokud je použito bezdrátové dálkové
ovládání pro zamknutí dveří, když je
elektronický klíč blízko vozidla, je
možné, že se dveře nemusí odemk-
nout pomocí funkce nastupování. (Pro
odemknutí dveří použijte bezdrátové
dálkové ovládání.)
●Dotykem zamykacího senzoru, když
nosíte rukavice, můžete zamknutí po-
zdržet nebo mu zabránit. Sejměte ru-
kavice a dotkněte se zamykacího
senzoru znovu.
●Když je prováděno zamykání použitím
zamykacího senzoru, rozpoznávací
signály se ukážou až dvakrát po sobě.
Poté již nebudou poskytnuty žádné
rozpoznávací signály.

155
3
3-3. Seřízení sedadel
Před jízdou
3-3.Seřízení sedadel
Manuálně ovládané sedadlo
1 Páčka seřízení polohy sedadla
2 Páčka seřízení úhlu opěradla
3 Páčka seřízení výšky sedadla
(pouze na straně řidiče)
VÝSTRAHA
■Výstraha týkající se rušení elek-
tronických zařízení
●Lidé s implantabilními kardiostimulá- tory, kardiostimulát ory pro resynchro-
nizační terapii nebo implantabilními
kardiovertery-defibrilátory by měli udržovat přiměřenou vzdálenost
mezi sebou a ant énami systému
Smart Entry & Start. ( S.151)
Rádiové vlny mohou ovlivňovat čin- nost takových zaříz ení. Pokud je to
nezbytné, funkce nastupování může
být zrušena. O podrobnostech týkají- cích se frekvencí rádiových vln a ča-
sování vysílaných rádiových vln se
informujte u které hokoliv autorizova- ného prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém ser-
visu. Pak se poraďte se svým léka- řem, zda byste měli funkci
nastupování zrušit.
●Uživatelé jakýchko liv zdravotních
pomůcek, jiných než jsou implanta-
bilní kardiostimulátory, kardiostimu- látory pro resynchronizační terapii
nebo implantabilní kardiovertery-de-
fibrilátory, by měli kontaktovat výrob- ce těchto pomůcek ohledně informací
o jejich činnosti pod vlivem rádiových
vln. Rádiové vlny mohou mít neočekáva-
ný účinek na činnost takových léčeb-
ných pomůcek.
Pro podrobnosti o vypnutí funkce na-
stupování kontaktu jte kteréhokoliv au- torizovaného prodejce nebo servis
Toyota, nebo kter ýkoliv spolehlivý
servis.
Přední sedadla
Sedadla je možné seřizovat
(podélně, svisle atd.) Seřiďte
sedadlo, abyste zajistili správ-
nou jízdní polohu.
Postup seřízení
