4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción

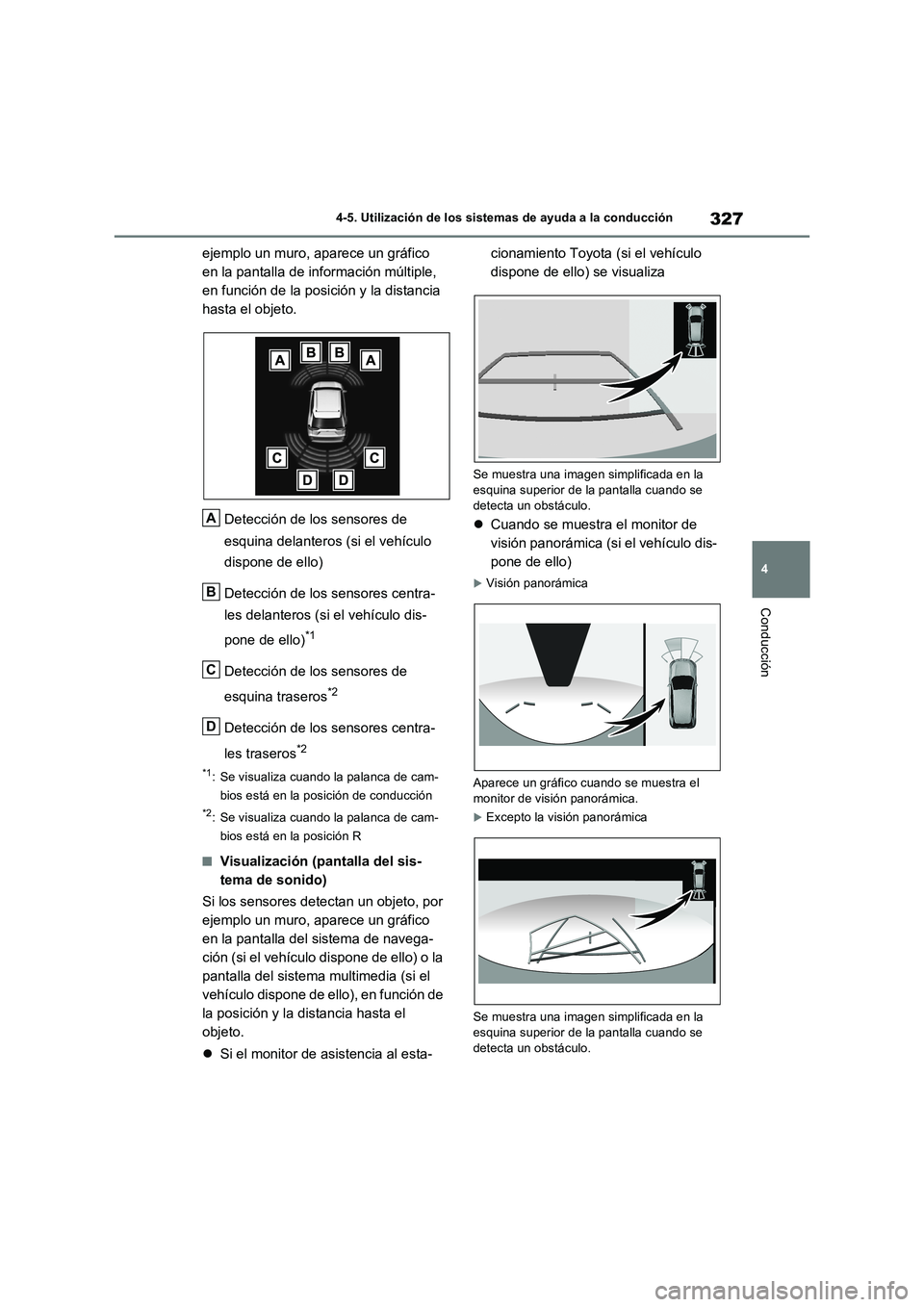

ejemplo un muro, aparece un gráfico
en la pantalla de información múltiple,
en función de la posición y la distancia
hasta el objeto.
Detección de los sensores de
esquina delanteros (si el vehículo
dispone de ello)
Detección de los sensores centra-
les delanteros (si el vehículo dis-
pone de ello)
*1
Detección de los sensores de
esquina traseros
*2
Detección de los sensores centra-
les traseros
*2
*1: Se visualiza cuando la palanca de cam-
bios está en la posición de conducción
*2: Se visualiza cuando la palanca de cam-
bios está en la posición R
QVisualización (pantalla del sis-
tema de sonido)
Si los sensores detectan un objeto, por
ejemplo un muro, aparece un gráfico
en la pantalla del sistema de navega-
ción (si el vehículo dispone de ello) o la
pantalla del sistema multimedia (si el
vehículo dispone de ello), en función de
la posición y la distancia hasta el
objeto.
Si el monitor de asistencia al esta-cionamiento Toyota (si el vehículo
dispone de ello) se visualiza
Se muestra una imagen simplificada en la
esquina superior de la pantalla cuando se
detecta un obstáculo.
Cuando se muestra el monitor de
visión panorámica (si el vehículo dis-
pone de ello)
Visión panorámica
Aparece un gráfico cuando se muestra el
monitor de visión panorámica.
Excepto la visión panorámica
Se muestra una imagen simplificada en la
esquina superior de la pantalla cuando se
detecta un obstáculo.
A
B
C
D

3284-5. Utilización de los sistemas de ayuda a la conducción

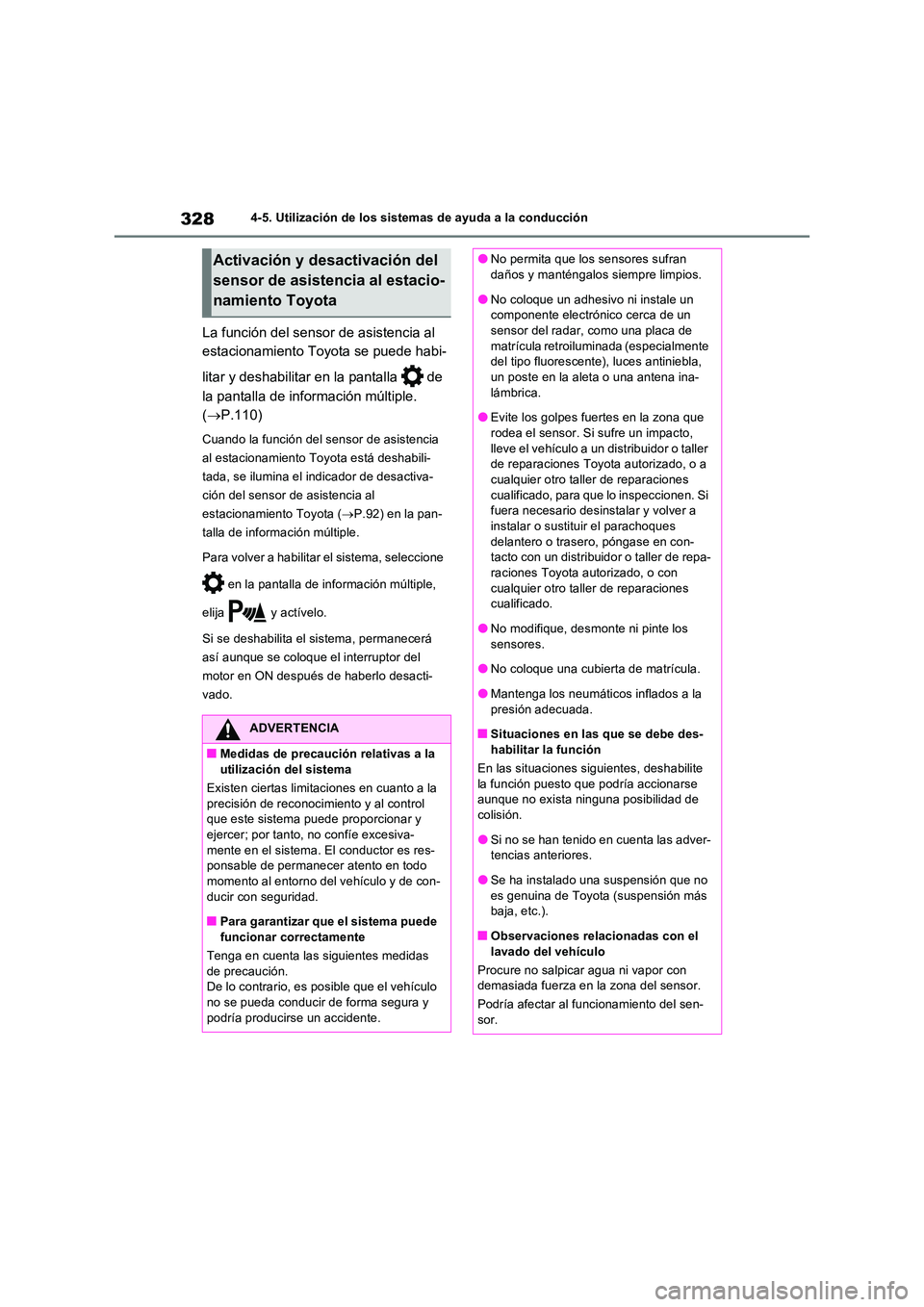

La función del sensor de asistencia al
estacionamiento Toyota se puede habi-
litar y deshabilitar en la pantalla de
la pantalla de información múltiple.
( P.110)
Cuando la función del sensor de asistencia
al estacionamiento Toyota está deshabili-
tada, se ilumina el indicador de desactiva-
ción del sensor de asistencia al
estacionamiento Toyota ( P.92) en la pan-
talla de información múltiple.
Para volver a habilitar el sistema, seleccione
en la pantalla de información múltiple,
elija y actívelo.
Si se deshabilita el sistema, permanecerá
así aunque se coloque el interruptor del
motor en ON después de haberlo desacti-
vado.
Activación y desactivación del
sensor de asistencia al estacio-
namiento Toyota
ADVERTENCIA
QMedidas de precaución relativas a la utilización del sistema
Existen ciertas limitaciones en cuanto a la
precisión de reconocim iento y al control que este sistema puede proporcionar y ejercer; por tanto, no confíe excesiva-
mente en el sistema. El conductor es res- ponsable de permanecer atento en todo momento al entorno del vehículo y de con-
ducir con seguridad.
QPara garantizar que el sistema puede funcionar correctamente
Tenga en cuenta las siguientes medidas
de precaución. De lo contrario, es posible que el vehículo no se pueda conducir de forma segura y
podría producirse un accidente.
ONo permita que los sensores sufran daños y manténgalos siempre limpios.
ONo coloque un adhesivo ni instale un componente electrónico cerca de un sensor del radar, como una placa de
matrícula retroiluminada (especialmente del tipo fluorescente), luces antiniebla, un poste en la aleta o una antena ina-
lámbrica.
OEvite los golpes fuertes en la zona que rodea el sensor. Si sufre un impacto,
lleve el vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones
cualificado, para que lo inspeccionen. Si fuera necesario desinstalar y volver a instalar o sustituir el parachoques
delantero o trasero, póngase en con- tacto con un distribuidor o taller de repa-raciones Toyota autorizado, o con
cualquier otro taller de reparaciones cualificado.
ONo modifique, desmonte ni pinte los
sensores.
ONo coloque una cubierta de matrícula.
OMantenga los neumáticos inflados a la
presión adecuada.
QSituaciones en las que se debe des- habilitar la función
En las situaciones siguientes, deshabilite
la función puesto que podría accionarse aunque no exista ninguna posibilidad de colisión.
OSi no se han tenido en cuenta las adver-tencias anteriores.
OSe ha instalado una suspensión que no
es genuina de Toyota (suspensión más baja, etc.).
QObservaciones relacionadas con el
lavado del vehículo
Procure no salpicar agua ni vapor con demasiada fuerza en la zona del sensor.
Podría afectar al fu ncionamiento del sen- sor.

329
4
4-5. Utilización de los sistemas de ayuda a la conducción
Conducción

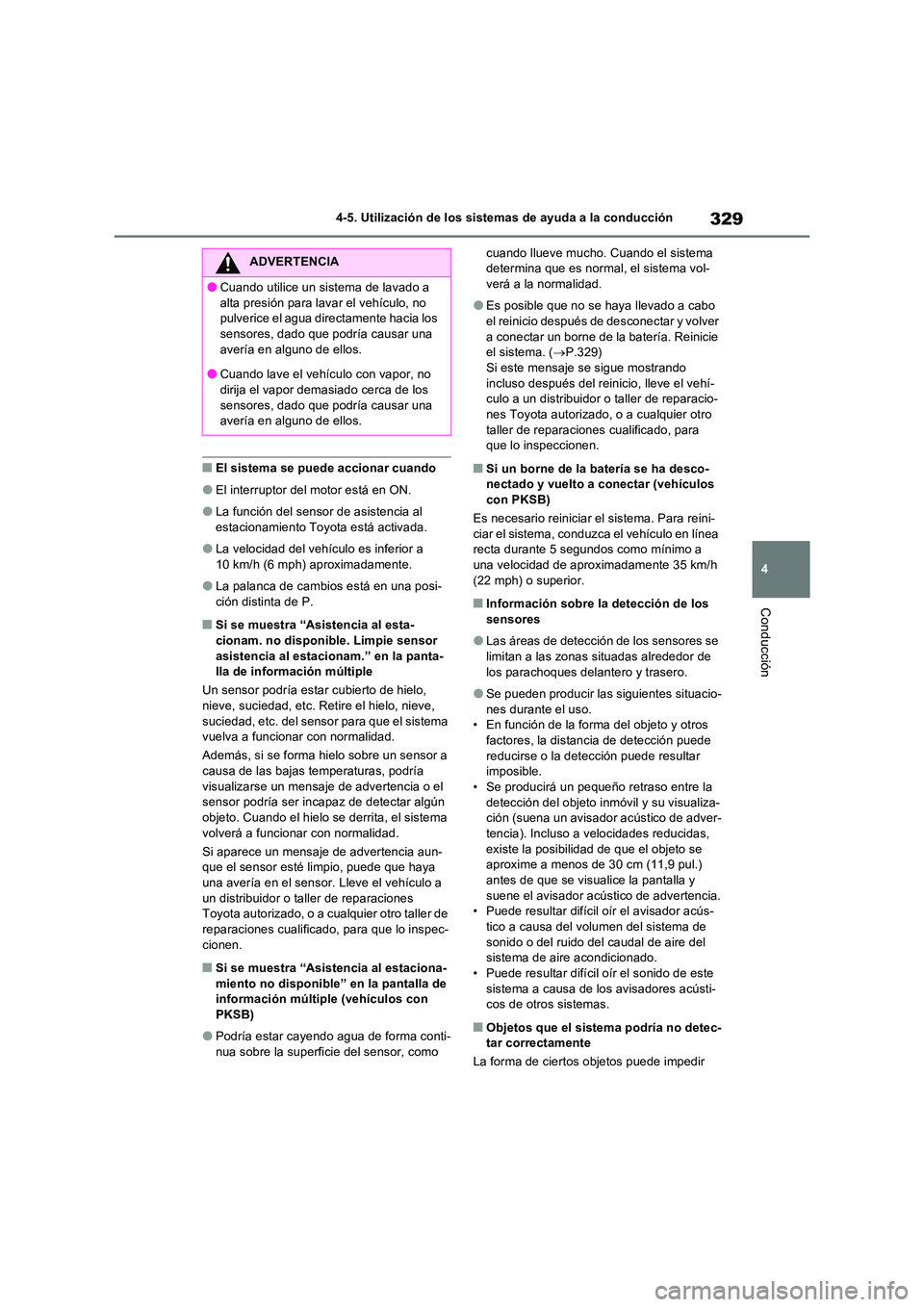

QEl sistema se puede accionar cuando
OEl interruptor del motor está en ON.
OLa función del sensor de asistencia al estacionamiento Toyota está activada.
OLa velocidad del vehículo es inferior a 10 km/h (6 mph) aproximadamente.
OLa palanca de cambios está en una posi-ción distinta de P.
QSi se muestra “Asistencia al esta-cionam. no disponible. Limpie sensor
asistencia al estacionam.” en la panta- lla de información múltiple
Un sensor podría estar cubierto de hielo, nieve, suciedad, etc. Retire el hielo, nieve,
suciedad, etc. del sensor para que el sistema vuelva a funcionar con normalidad.
Además, si se forma hielo sobre un sensor a causa de las bajas temperaturas, podría
visualizarse un mensaje de advertencia o el sensor podría ser incapaz de detectar algún objeto. Cuando el hielo se derrita, el sistema
volverá a funcionar con normalidad.
Si aparece un mensaje de advertencia aun- que el sensor esté limpio, puede que haya una avería en el sensor. Lleve el vehículo a
un distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones cualificado , para que lo inspec-
cionen.
QSi se muestra “Asistencia al estaciona- miento no disponible” en la pantalla de información múltiple (vehículos con
PKSB)
OPodría estar cayendo agua de forma conti-
nua sobre la superficie del sensor, como
cuando llueve mucho. Cuando el sistema determina que es normal, el sistema vol-verá a la normalidad.
OEs posible que no se haya llevado a cabo el reinicio después de desconectar y volver
a conectar un borne de la batería. Reinicie el sistema. ( P.329) Si este mensaje se sigue mostrando
incluso después del reinicio, lleve el vehí- culo a un distribuidor o taller de reparacio-nes Toyota autorizado, o a cualquier otro
taller de reparaciones cualificado, para que lo inspeccionen.
QSi un borne de la batería se ha desco-nectado y vuelto a conectar (vehículos
con PKSB)
Es necesario reiniciar el sistema. Para reini- ciar el sistema, conduzca el vehículo en línea recta durante 5 segundos como mínimo a
una velocidad de aproximadamente 35 km/h (22 mph) o superior.
QInformación sobre la detección de los sensores
OLas áreas de detección de los sensores se limitan a las zonas situadas alrededor de
los parachoques delantero y trasero.
OSe pueden producir las siguientes situacio-
nes durante el uso. • En función de la forma del objeto y otros factores, la distancia de detección puede
reducirse o la detección puede resultar imposible.• Se producirá un pequeño retraso entre la
detección del objeto inmóvil y su visualiza- ción (suena un avisador acústico de adver-tencia). Incluso a velocidades reducidas,
existe la posibilidad de que el objeto se aproxime a menos de 30 cm (11,9 pul.) antes de que se visualice la pantalla y
suene el avisador acústico de advertencia. • Puede resultar difícil oír el avisador acús-tico a causa del volumen del sistema de
sonido o del ruido del caudal de aire del sistema de aire acondicionado.• Puede resultar difícil oír el sonido de este
sistema a causa de los avisadores acústi- cos de otros sistemas.
QObjetos que el sistema podría no detec-tar correctamente
La forma de ciertos objetos puede impedir
ADVERTENCIA
OCuando utilice un sistema de lavado a
alta presión para lavar el vehículo, no pulverice el agua directamente hacia los sensores, dado que podría causar una
avería en alguno de ellos.
OCuando lave el vehículo con vapor, no dirija el vapor demasiado cerca de los
sensores, dado que podría causar una avería en alguno de ellos.

3304-5. Utilización de los sistemas de ayuda a la conducción

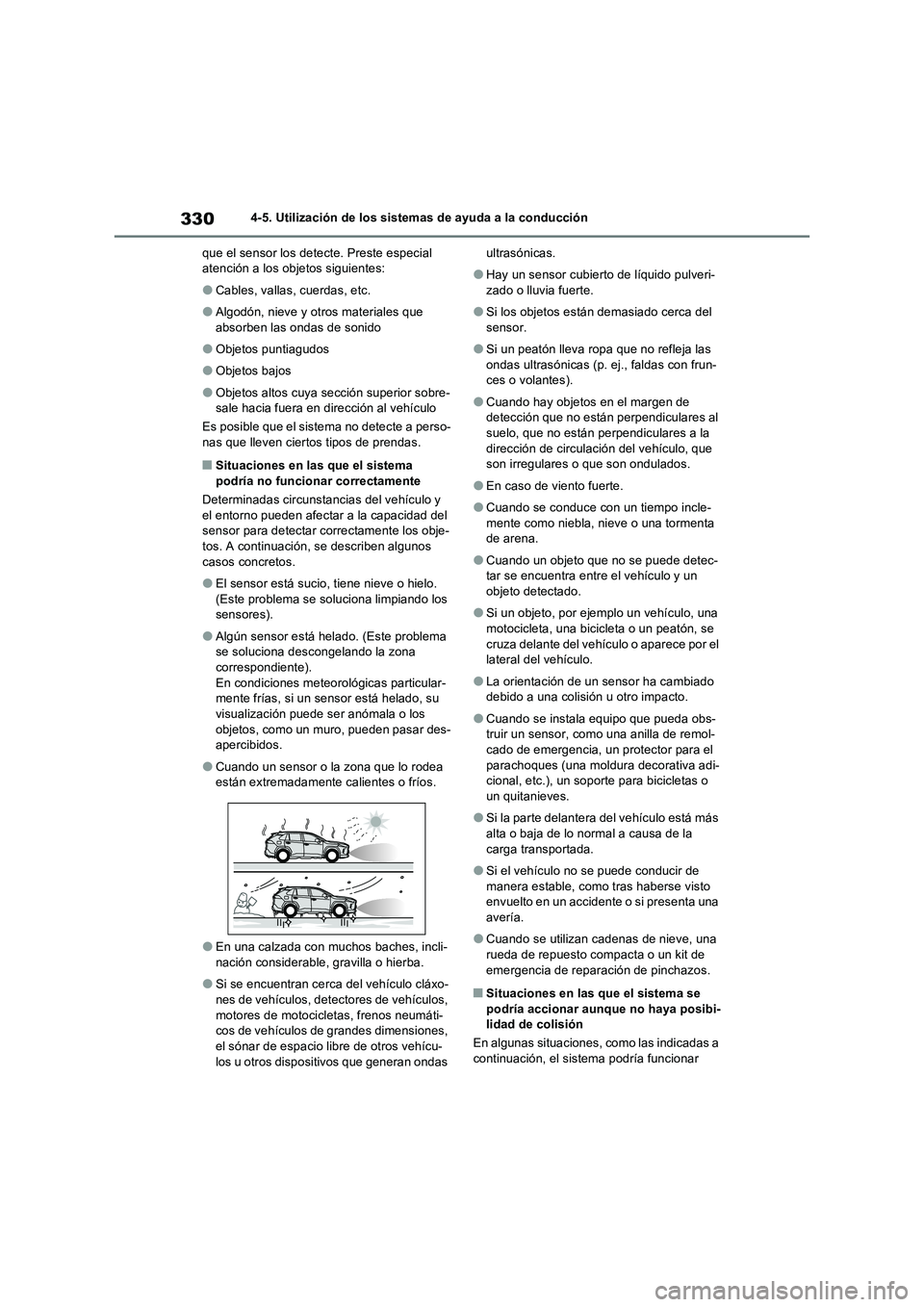

que el sensor los detecte. Preste especial
atención a los objetos siguientes:
OCables, vallas, cuerdas, etc.
OAlgodón, nieve y otros materiales que
absorben las ondas de sonido
OObjetos puntiagudos
OObjetos bajos
OObjetos altos cuya sección superior sobre-
sale hacia fuera en dirección al vehículo
Es posible que el sistema no detecte a perso-
nas que lleven ciertos tipos de prendas.
QSituaciones en las que el sistema
podría no funcionar correctamente
Determinadas circunstancias del vehículo y
el entorno pueden afectar a la capacidad del
sensor para detectar correctamente los obje-
tos. A continuación, se describen algunos
casos concretos.
OEl sensor está sucio, tiene nieve o hielo.
(Este problema se soluciona limpiando los
sensores).
OAlgún sensor está helado. (Este problema
se soluciona descongelando la zona
correspondiente).
En condiciones meteorológicas particular-
mente frías, si un sensor está helado, su
visualización puede ser anómala o los
objetos, como un muro, pueden pasar des-
apercibidos.
OCuando un sensor o la zona que lo rodea
están extremadamente calientes o fríos.
OEn una calzada con muchos baches, incli-
nación considerable, gravilla o hierba.
OSi se encuentran cerca del vehículo cláxo-
nes de vehículos, detectores de vehículos,
motores de motocicletas, frenos neumáti-
cos de vehículos de grandes dimensiones,
el sónar de espacio libre de otros vehícu-
los u otros dispositivos que generan ondas ultrasónicas.
OHay un sensor cubierto de líquido pulveri-
zado o lluvia fuerte.
OSi los objetos están demasiado cerca del
sensor.
OSi un peatón lleva ropa que no refleja las
ondas ultrasónicas (p. ej., faldas con frun-
ces o volantes).
OCuando hay objetos en el margen de
detección que no están perpendiculares al
suelo, que no están perpendiculares a la
dirección de circulación del vehículo, que
son irregulares o que son ondulados.
OEn caso de viento fuerte.
OCuando se conduce con un tiempo incle-
mente como niebla, nieve o una tormenta
de arena.
OCuando un objeto que no se puede detec-
tar se encuentra entre el vehículo y un
objeto detectado.
OSi un objeto, por ejemplo un vehículo, una
motocicleta, una bicicleta o un peatón, se
cruza delante del vehículo o aparece por el
lateral del vehículo.
OLa orientación de un sensor ha cambiado
debido a una colisión u otro impacto.
OCuando se instala equipo que pueda obs-
truir un sensor, como una anilla de remol-
cado de emergencia, un protector para el
parachoques (una moldura decorativa adi-
cional, etc.), un soporte para bicicletas o
un quitanieves.
OSi la parte delantera del vehículo está más
alta o baja de lo normal a causa de la
carga transportada.
OSi el vehículo no se puede conducir de
manera estable, como tras haberse visto
envuelto en un accidente o si presenta una
avería.
OCuando se utilizan cadenas de nieve, una
rueda de repuesto compacta o un kit de
emergencia de reparación de pinchazos.
QSituaciones en las que el sistema se
podría accionar aunque no haya posibi-
lidad de colisión
En algunas situaciones, como las indicadas a
continuación, el sistema podría funcionar

331
4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción

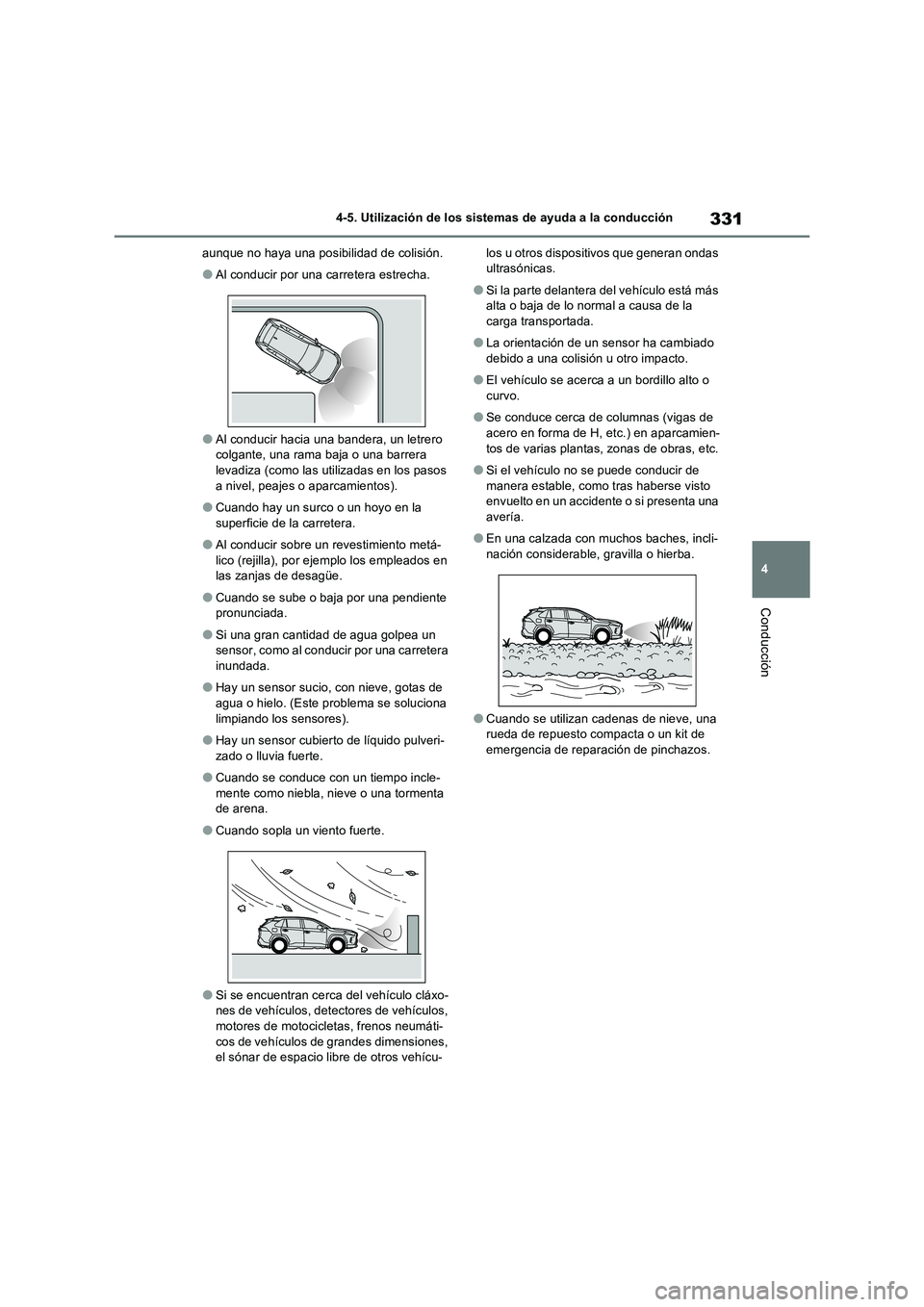

aunque no haya una posibilidad de colisión.
OAl conducir por una carretera estrecha.
OAl conducir hacia una bandera, un letrero
colgante, una rama baja o una barrera
levadiza (como las utilizadas en los pasos
a nivel, peajes o aparcamientos).
OCuando hay un surco o un hoyo en la
superficie de la carretera.
OAl conducir sobre un revestimiento metá-
lico (rejilla), por ejemplo los empleados en
las zanjas de desagüe.
OCuando se sube o baja por una pendiente
pronunciada.
OSi una gran cantidad de agua golpea un
sensor, como al conducir por una carretera
inundada.
OHay un sensor sucio, con nieve, gotas de
agua o hielo. (Este problema se soluciona
limpiando los sensores).
OHay un sensor cubierto de líquido pulveri-
zado o lluvia fuerte.
OCuando se conduce con un tiempo incle-
mente como niebla, nieve o una tormenta
de arena.
OCuando sopla un viento fuerte.
OSi se encuentran cerca del vehículo cláxo-
nes de vehículos, detectores de vehículos,
motores de motocicletas, frenos neumáti-
cos de vehículos de grandes dimensiones,
el sónar de espacio libre de otros vehícu-los u otros dispositivos que generan ondas
ultrasónicas.
OSi la parte delantera del vehículo está más
alta o baja de lo normal a causa de la
carga transportada.
OLa orientación de un sensor ha cambiado
debido a una colisión u otro impacto.
OEl vehículo se acerca a un bordillo alto o
curvo.
OSe conduce cerca de columnas (vigas de
acero en forma de H, etc.) en aparcamien-
tos de varias plantas, zonas de obras, etc.
OSi el vehículo no se puede conducir de
manera estable, como tras haberse visto
envuelto en un accidente o si presenta una
avería.
OEn una calzada con muchos baches, incli-
nación considerable, gravilla o hierba.
OCuando se utilizan cadenas de nieve, una
rueda de repuesto compacta o un kit de
emergencia de reparación de pinchazos.

3324-5. Utilización de los sistemas de ayuda a la conducción

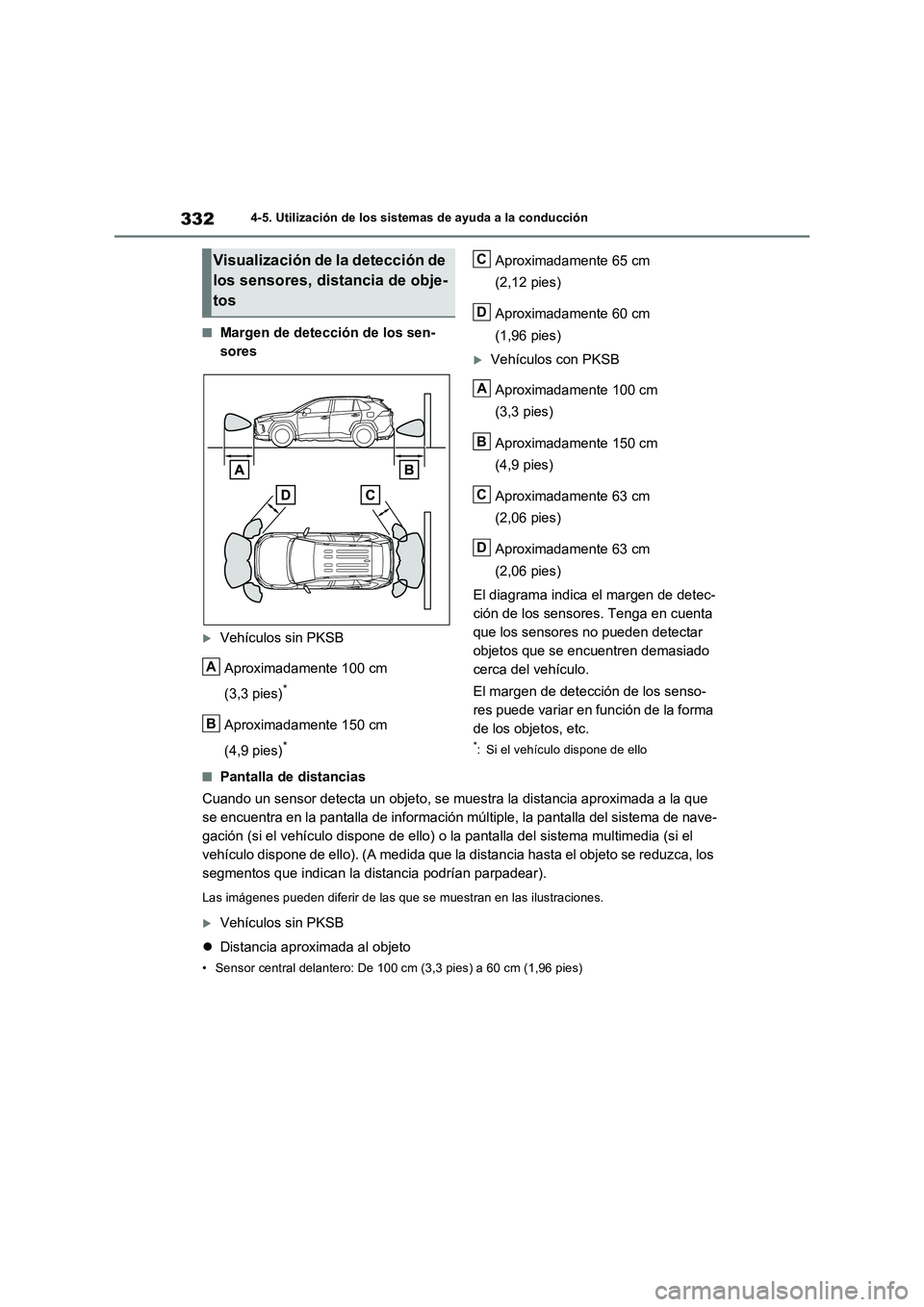

QMargen de detección de los sen-
sores
Vehículos sin PKSB
Aproximadamente 100 cm
(3,3 pies)
*
Aproximadamente 150 cm
(4,9 pies)
*
Aproximadamente 65 cm
(2,12 pies)
Aproximadamente 60 cm
(1,96 pies)
Vehículos con PKSB
Aproximadamente 100 cm
(3,3 pies)
Aproximadamente 150 cm
(4,9 pies)
Aproximadamente 63 cm
(2,06 pies)
Aproximadamente 63 cm
(2,06 pies)
El diagrama indica el margen de detec-
ción de los sensores. Tenga en cuenta
que los sensores no pueden detectar
objetos que se encuentren demasiado
cerca del vehículo.
El margen de detección de los senso-
res puede variar en función de la forma
de los objetos, etc.
*: Si el vehículo dispone de ello
QPantalla de distancias
Cuando un sensor detecta un objeto, se muestra la distancia aproximada a la que
se encuentra en la pantalla de información múltiple, la pantalla del sistema de nave-
gación (si el vehículo dispone de ello) o la pantalla del sistema multimedia (si el
vehículo dispone de ello). (A medida que la distancia hasta el objeto se reduzca, los
segmentos que indican la distancia podrían parpadear).
Las imágenes pueden diferir de las que se muestran en las ilustraciones.
Vehículos sin PKSB
Distancia aproximada al objeto
• Sensor central delantero: De 100 cm (3,3 pies) a 60 cm (1,96 pies)
Visualización de la detección de
los sensores, distancia de obje-
tos
A
B
C
D
A
B
C
D

333
4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción

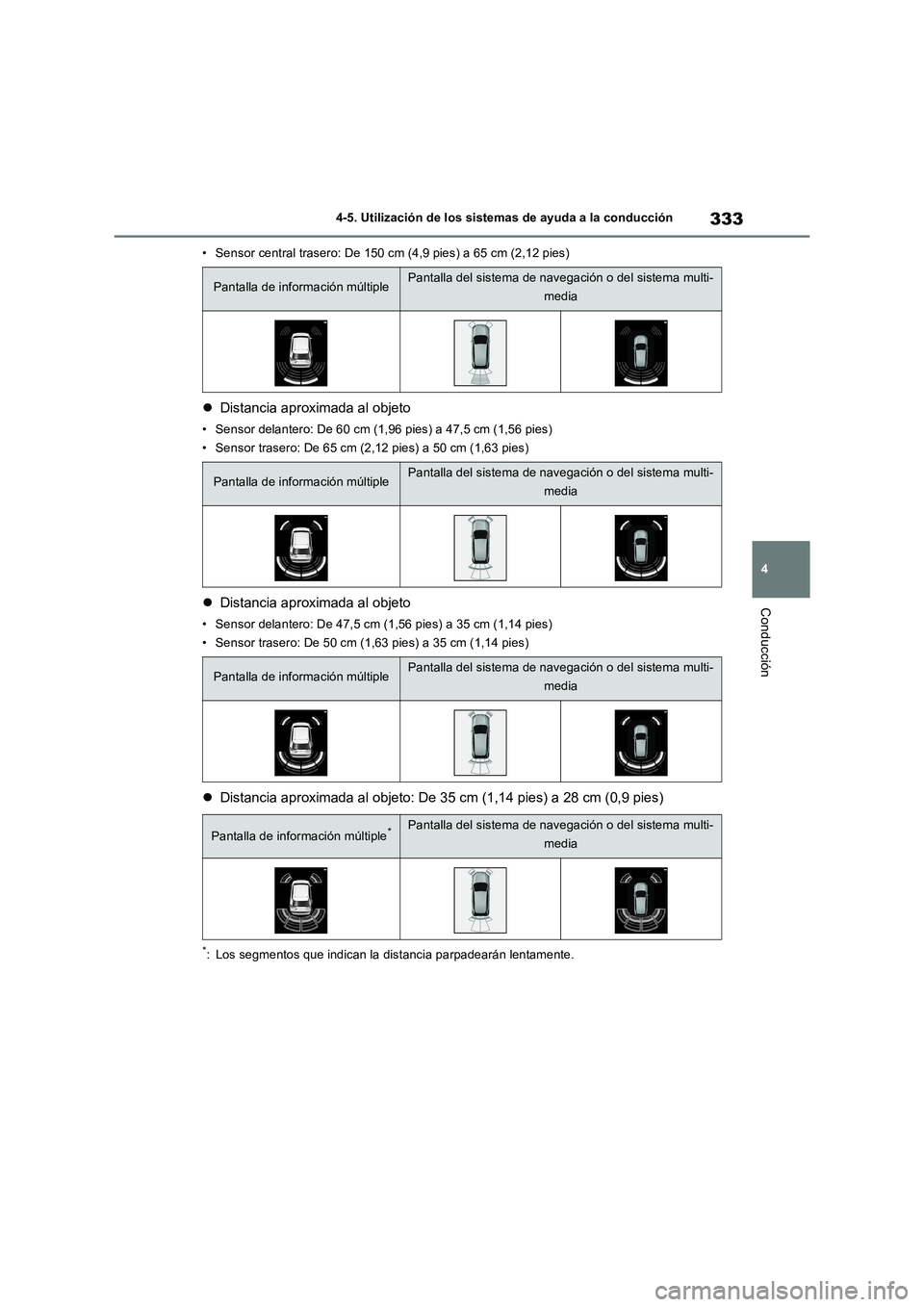

• Sensor central trasero: De 150 cm (4,9 pies) a 65 cm (2,12 pies)
Distancia aproximada al objeto
• Sensor delantero: De 60 cm (1,96 pies) a 47,5 cm (1,56 pies)
• Sensor trasero: De 65 cm (2,12 pies) a 50 cm (1,63 pies)
Distancia aproximada al objeto
• Sensor delantero: De 47,5 cm (1,56 pies) a 35 cm (1,14 pies)
• Sensor trasero: De 50 cm (1,63 pies) a 35 cm (1,14 pies)
Distancia aproximada al objeto: De 35 cm (1,14 pies) a 28 cm (0,9 pies)
*: Los segmentos que indican la distancia parpadearán lentamente.
Pantalla de información múltiplePantalla del sistema de navegación o del sistema multi-
media
Pantalla de información múltiplePantalla del sistema de navegación o del sistema multi-
media
Pantalla de información múltiplePantalla del sistema de navegación o del sistema multi-
media
Pantalla de información múltiple*Pantalla del sistema de navegación o del sistema multi-
media

3344-5. Utilización de los sistemas de ayuda a la conducción

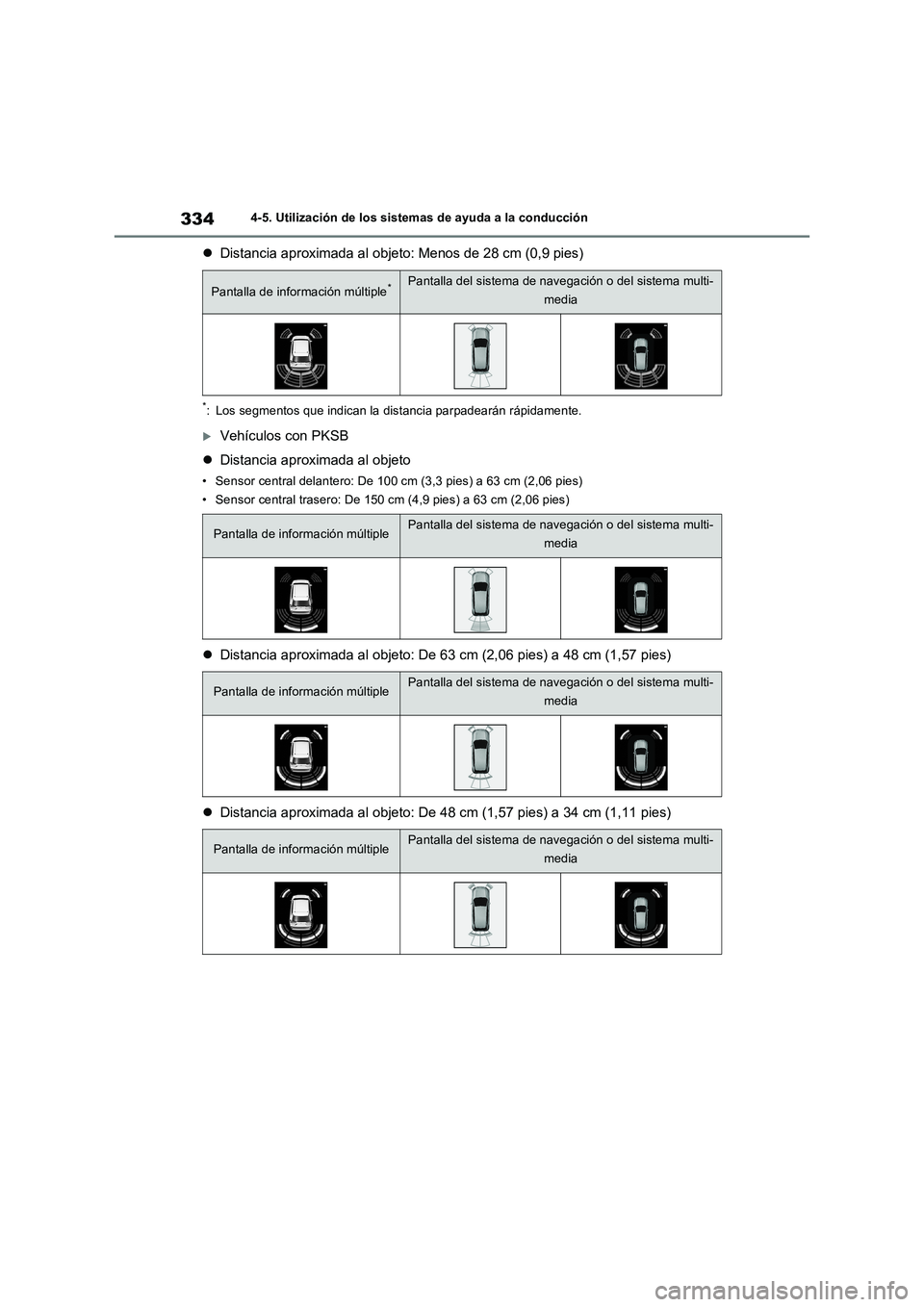

Distancia aproximada al objeto: Menos de 28 cm (0,9 pies)
*: Los segmentos que indican la distancia parpadearán rápidamente.
Vehículos con PKSB
Distancia aproximada al objeto
• Sensor central delantero: De 100 cm (3,3 pies) a 63 cm (2,06 pies)
• Sensor central trasero: De 150 cm (4,9 pies) a 63 cm (2,06 pies)
Distancia aproximada al objeto: De 63 cm (2,06 pies) a 48 cm (1,57 pies)
Distancia aproximada al objeto: De 48 cm (1,57 pies) a 34 cm (1,11 pies)
Pantalla de información múltiple*Pantalla del sistema de navegación o del sistema multi-
media
Pantalla de información múltiplePantalla del sistema de navegación o del sistema multi-
media
Pantalla de información múltiplePantalla del sistema de navegación o del sistema multi-
media
Pantalla de información múltiplePantalla del sistema de navegación o del sistema multi-
media
