2022 TOYOTA PROACE Manual de utilizare (in Romanian)

257
În cazul unei defecțiuni
8
WARNI NG
Risc de rănire!Asigurați stabilitatea cricului. Dacă solul este alunecos sau instabil, cricul poate aluneca sau cădea.Poziționați cricul exact într-unul dintre punctele de ridicare A sau B sub autovehicul, asigurându-vă că suprafața de contact este
centrată pe capul cricului. În caz contrar există un risc de deteriorare a autovehiculului și/sau de cădere a cricului.


► Demontați prizoanele și depozitați-le într-un loc curat.► Demontați roata.
Montarea roții

► Fixați roata pe butuc.► Strângeți manual prizoanele, cât mai mult posibil.► Dacă autovehiculul dumneavoastră este echipat astfel, strângeți în prealabil prizonul antifurt folosind cheia pentru roți 1 prevăzută cu capul antifurt 4.► Efectuați strângerea preliminară a celorlalte prizoane utilizând doar cheia de roți 1.

► Coborâți din nou, complet, autovehiculul.► Pliați cricul 2 și îndepărtați-l.

► Dacă autovehiculul dumneavoastră este echipat astfel, strângeți prizonul antifurt folosind cheia pentru roți 1 prevăzută cu capul antifurt 4.► Strângeți celelalte prizoane utilizând doar cheia de roți 1.► Depozitați sculele în trusa de scule.
NOTIC E
Montarea unei roți de rezervă cu jantă din oțel sau de dimensiuni reduse
Dacă autovehiculul este echipat cu jante din aliaj, piulițele A nu intră în contact cu roata de rezervă cu jantă din oțel sau de dimensiuni reduse. Janta este securizată cu ajutorul porțiunii de contact conice B a fiecărui prizon.

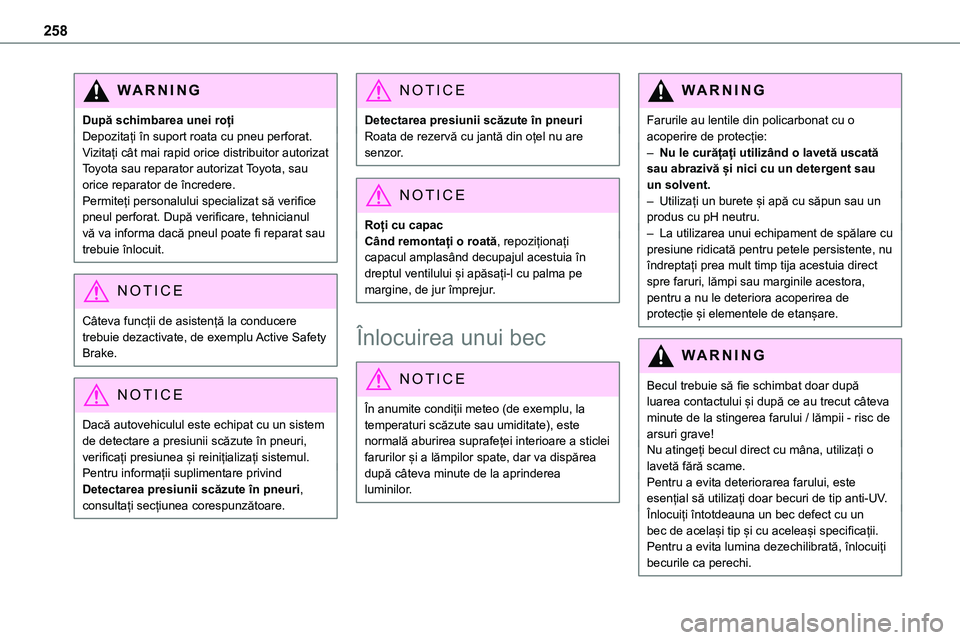

258
WARNI NG
După schimbarea unei roțiDepozitați în suport roata cu pneu perforat.Vizitați cât mai rapid orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.Permiteți personalului specializat să verifice pneul perforat. După verificare, tehnicianul
vă va informa dacă pneul poate fi reparat sau trebuie înlocuit.
NOTIC E
Câteva funcții de asistență la conducere trebuie dezactivate, de exemplu Active Safety Brake.
NOTIC E
Dacă autovehiculul este echipat cu un sistem de detectare a presiunii scăzute în pneuri, verificați presiunea și reinițializați sistemul.Pentru informații suplimentare privind Detectarea presiunii scăzute în pneuri, consultați secțiunea corespunzătoare.
NOTIC E
Detectarea presiunii scăzute în pneuriRoata de rezervă cu jantă din oțel nu are senzor.
NOTIC E
Roți cu capacCând remontați o roată, repoziționați capacul amplasând decupajul acestuia în dreptul ventilului și apăsați-l cu palma pe margine, de jur împrejur.
Înlocuirea unui bec
NOTIC E
În anumite condiții meteo (de exemplu, la temperaturi scăzute sau umiditate), este normală aburirea suprafeței interioare a sticlei farurilor și a lămpilor spate, dar va dispărea după câteva minute de la aprinderea luminilor.
WARNI NG
Farurile au lentile din policarbonat cu o acoperire de protecție:– Nu le curățați utilizând o lavetă uscată sau abrazivă și nici cu un detergent sau un solvent.– Utilizați un burete și apă cu săpun sau un produs cu pH neutru.
– La utilizarea unui echipament de spălare cu presiune ridicată pentru petele persistente, nu îndreptați prea mult timp tija acestuia direct spre faruri, lămpi sau marginile acestora, pentru a nu le deteriora acoperirea de protecție și elementele de etanșare.
WARNI NG
Becul trebuie să fie schimbat doar după luarea contactului și după ce au trecut câteva minute de la stingerea farului / lămpii - risc de arsuri grave!Nu atingeți becul direct cu mâna, utilizați o lavetă fără scame.Pentru a evita deteriorarea farului, este esențial să utilizați doar becuri de tip anti-UV.Înlocuiți întotdeauna un bec defect cu un bec de același tip și cu aceleași specificații.
Pentru a evita lumina dezechilibrată, înlocuiți becurile ca perechi.

259
În cazul unei defecțiuni
8
NOTIC E
Becuri cu halogen (Hx)Pentru a asigura o iluminare de bună calitate, verificați dacă becul este poziționat corect în carcasa sa.
WARNI NG
Deschiderea capotei/accesarea becurilorAveți grijă atunci când motorul este cald - risc de arsuri!Aveți grijă cu obiectele sau îmbrăcămintea care ar putea fi prinse în lamele ventilatorului de răcire - risc de strangulare!
WARNI NG
După schimbarea unui becPentru montare, efectuați operațiunile în ordine inversă.Închideți cu grijă capacul de protecție pentru a garanta sigilarea farurilor.
Model cu faruri cu halogen

1.Lămpile diurne/lămpile de poziție (P21-5W)
2.Faza lungă (H1-55W)
3.Faza scurtă (H7-55W)
4.Indicatoarele de direcție (PY21W-21W portocalii)
Model cu faruri Xenon

1.Lămpile diurne/lămpile de poziție (LED-uri)
2.Faza lungă (H1-55W)
3.Faza scurtă (D8S-25W)
4.Indicatoarele de direcție (PY21W-21W portocalii)
WARNI NG
Aveți grijă la zona din spatele lămpii dreapta (spre autovehicul), care ar putea fi fierbinte și care ar putea prezenta risc de arsuri (furtunuri de degazificare).
Acces la becuri

► Îndepărtați capacul.
Faza scurtă

► Apăsați clema de la partea inferioară a conectorului și îndepărtați ansamblul cu conector și bec.► Trageți becul în exterior și înlocuiți-l.

260
NOTIC E
La montarea conectorului și a becului, poziționați corect ansamblul în locașul său până când este fixat în poziție.
WARNI NG
Nu atingeți lămpile Xenon (D8S) – risc de electrocutare!Dacă aveți nevoie să înlocuiți acest tip de becuri, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
Lămpile diurne/lămpile de poziție

► Rotiți soclul becului spre dreapta cu un sfert de tură.► Îndepărtați soclul becului.► Înlocuiți becul defect.
Faza lungă

► Apăsați clema de la partea inferioară a conectorului și îndepărtați ansamblul cu conector
și bec. ► Trageți becul în exterior și înlocuiți-l.
Indicatoarele de direcție

► Rotiți soclul becului spre dreapta cu un sfert de tură.► Îndepărtați soclul becului.► Înlocuiți becul defect.
NOTIC E
Aprinderea intermitentă rapidă a unui indicator luminos de direcție (stânga sau dreapta) indică faptul că există un bec defect pe partea respectivă.
NOTIC E
Becurile de culoare portocalie trebuie înlocuite cu becuri având specificații și culoare identice.
Lămpile diurne/lămpile de
poziție (LED-uri)

Pentru înlocuirea acestor becuri, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.Un kit de înlocuire pentru LED-uri este disponibil la orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau la orice reparator de încredere.

261
În cazul unei defecțiuni
8
Proiectoarele de ceață
(H11-55W)

► Sub bara de protecție față, slăbiți șuruburile de pe deflectorul A, apoi demontați-l.

► Apăsați clema de fixare și deconectați conectorul.► Rotiți soclul becului rotind spre stânga cu un sfert de tură și îndepărtați-l.► Înlocuiți becul defect.
NOTIC E
Pentru înlocuirea acestor becuri, puteți de asemenea să contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
Semnalizatoarele de direcție
laterale

– Apăsați lampa spre partea din spate și demontați-o.– La remontare, apăsați lampa spre partea din față și apoi spre partea din spate.Becurile de culoare portocalie (pentru semnalizatoarele de direcție și semnalizatoarele de direcție laterale) trebuie înlocuite cu becuri având specificații și culoare identice.
Lămpile spate

1.Lămpile de frână/lămpile de poziție (P21/5W-21/5W)
2.Indicatoarele de direcție (PY21W-21W portocalii)
3.Lămpile de marșarier (P21W-21W)
4.Proiectoare de ceață/lămpile de poziție (P21/4W-21/4W)
NOTIC E
Pentru autovehiculele cu ornament interior, contactați orice distribuitor autorizat Toyota sau orice reparator autorizat Toyota, sau orice reparator de încredere pentru a efectua
lucrarea aferentă.
► Identificați lampa defectă și apoi, în funcție de versiune, deschideți ușile spate sau hayonul.

262

► În cazul ușilor spate cu balamale laterale, desfaceți cele 2 șuruburi de fixare din exterior.► În cazul hayonului, desprindeți ornamentul din plastic din exterior și apoi înclinați-l spre exterior pentru a-l îndepărta. Apoi desfaceți cele 2 șuruburi de fixare.

► Din interior și în funcție de versiune, demontați grila de ventilație.► Susținând lampa, apăsați clema de la interior și apoi îndepărtați-o cu grijă.► Deconectați conectorul electric.

► Deplasați ușor cele 3 proeminențe și apoi îndepărtați soclul.► Îndepărtați becul defect apăsându-l ușor și apoi rotindu-l cu un sfert de tură spre dreapta.► Înlocuiți becul.
A treia lampă de frână (W5W - 5W)

► În funcție de versiune, deschideți ușa stânga spate sau hayonul.

► În cazul ușilor spate cu balamale laterale, îndepărtați capacul din plastic folosind o șurubelniță.► În cazul hayonului, desfaceți ornamentul la fiecare capăt, rotindu-l din partea inferioară spre partea superioară, apoi desprindeți clemele centrale pentru a îndepărta ornamentul.► Introducând o șurubelniță prin deschidere, împingeți lampa spre exterior.► Deconectați conectorul electric și apoi îndepărtați lampa.► Rotiți soclul becului rotind spre stânga cu un sfert de tură și înlocuiți becul defect.Pentru montare, apăsați lampa pentru fixare în poziție.

263
În cazul unei defecțiuni
8
Lămpile pentru plăcuța de
înmatriculare (W5W-W)

► Introduceți o șurubelniță subțire în exteriorul lentilei.► Apăsați în exterior pentru a o desprinde.► Îndepărtați lentila și înlocuiți becul defect.Pentru montare, apăsați lentila pentru fixare în poziție.
Lămpi de curtoazie (față și
spate)
Lămpile de curtoazie LED

Pentru înlocuirea acestor becuri, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.Un kit de înlocuire pentru LED-uri este disponibil la orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau la orice reparator de încredere.
Lămpi de curtoazie cu becuri
W5W-5W

► Desprindeți lentila introducând o șurubelniță subțire în fantele din fiecare parte a lămpii.► Îndepărtați becul și înlocuiți-l.Pentru remontare, amplasați la loc lentila și asigurați-vă că este fixată bine.

264
Platform cab (lămpi spate)
1.Indicatoarele de direcție (P21W-21W).
2.Lămpile de frână (P21W-21W).
3.Lămpile de poziție (R10W-10W).
4.Lămpile de marșarier (P21W-21W).
5.Proiectoarele de ceață (P21W-21W).
► Localizați becul defect.► Desfaceți cele 4 șuruburi de fixare de pe ansamblul lentilei și îndepărtați-l.► Îndepărtați becul defect apăsându-l ușor și apoi rotindu-l cu un sfert de tură spre dreapta.► Înlocuiți becul.
Înlocuirea unei siguranțe
Accesul la scule și la caseta
cu siguranțe din planșa de
bord

Cleștele și siguranțele se află în spatele capacului casetei cu siguranțe.
► Desprindeți capacul trăgând în partea superioară stânga și apoi dreapta.► Îndepărtați capacul complet.
Înlocuirea unei siguranțe
Înainte de a înlocui o siguranță:► Identificați cauza defecțiunii și reparați-o.► Opriți consumul de energie.► Imobilizați autovehiculul și opriți motorul.► Identificați siguranța defectă folosind tabelele și diagramele de alocare curente.Pentru a înlocui o siguranță, este esențial să:► Utilizați un clește special pentru a extrage
siguranța din locaș și a verifica starea firului acesteia.► Înlocuiți întotdeauna siguranța arsă cu una având același amperaj (aceeași culoare); utilizarea unei siguranțe cu amperaj diferit poate cauza defecte - risc de incendiu!Dacă defecțiunea reapare după înlocuirea unei siguranțe, sistemul electric trebuie verificat de către orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau de către orice reparator de încredere.
NOTIC E
Tabelele complete de alocare a siguranțelor și diagramele corespunzătoarePentru mai multe informații, contactați orice distribuitor autorizat Toyota sau reparator
autorizat Toyota, sau orice reparator de încredere.
