2022 TOYOTA PROACE Manual de utilizare (in Romanian)

217
Informații practice
7
Sistemul de încărcare
(electric)
Sistem electric de 400 V
Sistemul de tracțiune electrică, a cărui tensiune de funcționare este de aproximativ 400 V, este identificat prin cabluri portocalii, iar componentele sale sunt marcate cu acest
simbol:

WARNI NG
Trenul de rulare al unui autovehicul electric se poate încinge în timpul utilizării și după luarea contactului.Respectați mesajele de avertizare menționate pe etichete, mai ales cele de pe interiorul capacului.Toate lucrările sau modificările asupra sistemului electric al autovehiculului (inclusiv asupra bateriei de tracțiune, conectorilor,
cablurilor portocalii și asupra altor componente vizibile din interior și exterior) este strict interzisă - risc de arsuri severe și
potențial de șoc electric fatal (scurtcircuit/electrocutare)!Dacă apare o problemă, contactați întotdeauna orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.


WARNI NG
Această etichetă este destinată strict pompierilor și serviciilor de întreținere, în cazul în care sunt necesare lucrări asupra autovehiculului.
Nicio altă persoană nu trebuie să atingă dispozitivul indicat pe această etichetă.
WARNI NG
În cazul unui accident sau al unui impact al părții inferioare a caroseriei autovehicululuiÎn aceste situații, circuitul electric sau bateria de tracțiune pot suferi daune grave.Opriți imediat ce puteți face acest lucru în siguranță și luați contactul.
Contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
WARNI NG
În cazul expunerii la focIeșiți imediat din autovehicul și evacuați toți pasagerii autovehiculului. Nu încercați niciodată să stingeți focul pe cont propriu - risc de electrocutare!Trebuie să contactați imediat serviciile de urgență și să le transmiteți că în incident este implicat un autovehicul electric.
WARNI NG
Atunci când spălați autovehicululÎnainte de spălarea autovehiculului, asigurați-vă întotdeauna că ați închis corect capacul de încărcare.Nu spălați niciodată autovehiculul în timpul încărcării bateriei.

218
WARNI NG
Spălarea cu presiune ridicatăPentru a evita deteriorarea componentelor electrice, este interzis în mod expres să utilizați spălarea cu presiune ridicată în compartimentul motorului sau pe sub caroserie.Nu utilizați o presiune mai mare de 80 bar
atunci când spălați caroseria.
WARNI NG
Nu permiteți niciodată apei sau prafului să pătrundă în conector sau în pistolul de încărcare - risc de electrocutare sau de incendiu!Nu conectați / deconectați niciodată pistolul de încărcare sau cablul cu mâinile ude - risc de electrocutare!
Baterie de tracțiune
Această baterie stochează energia care alimentează motorul electric și echipamentul pentru confort termic din compartimentul pentru pasageri. Bateria se descarcă în timpul utilizării și, din acest motiv, trebuie reîncărcată în mod regulat. Nu este nevoie să așteptați ca bateria de tracțiune să ajungă la nivelul de rezervă înainte de a o reîncărca.
Durata de viață a bateriei poate varia în funcție de stilul de conducere, traseu, utilizarea echipamentului de confort termic și îmbătrânirea componentelor bateriei.
NOTIC E
Procesul de îmbătrânire a bateriei de tracțiune este influențat de mai mulți factori, incluzând condițiile climatice, distanța parcursă și numărul de încărcări rapide.
WARNI NG
În cazul deteriorării bateriei de tracțiuneEste strict interzis să efectuați lucrări pe cont propriu asupra autovehiculului.Nu atingeți lichidele care provin din baterie, iar în cazul în care aceste produse intră în contact cu pielea dumneavoastră, spălați-vă cu apă din abundență și contactați un doctor cât mai curând posibil.Contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere, pentru a verifica sistemul.
Conectorii de încărcare și
indicatorii luminoși

1.Conectori de încărcare
2.Butonul de activare a încărcării temporizate
3.Indicator luminos fixare pistolAprindere continuă în culoarea roșu: pistolul este poziționat corect și este fixat în conector.Aprindere intermitentă în culoarea roșu:
pistolul este poziționat incorect sau fixarea nu este posibilă.
4.Indicator luminos de încărcare

219
Informații practice
7


Starea indicatorului luminos de încărcare
Semnificație
Aprindere continuă în culoarea albLumină de ghidare pentru deschiderea capacului de încărcare și deconectarea cablului de încărcare.
Aprindere continuă în culoarea albastruÎncărcare temporizată.
Aprindere intermitentă în culoarea verde
Încărcare.
Starea indicatorului luminos de încărcare
Semnificație
Aprindere continuă în culoarea verdeÎncărcare finalizată.Indicatorul luminos de încărcare se stinge după aproximativ 2 minute, timp în care funcțiile autovehiculului trec în standby.Indicatorul luminos se reaprinde atunci când autovehiculul este descuiat folosind Smart Entry & Start sau atunci când este deschisă o ușă, pentru a indica faptul că bateria este complet încărcată.
Aprindere continuă în culoarea roșuDefecțiune.
WARNI NG
Nu demontați și nu modificați conectorul de încărcare - risc de electrocutare și/sau incendiu!Contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
Cabluri de încărcare, prize
și încărcătoare
Cablul de încărcare furnizat împreună cu autovehiculul (în funcție de versiune) este compatibil cu sistemele electrice din țara de comercializare. Atunci când călătoriți în străinătate, verificați compatibilitatea sistemelor electrice locale cu cablul de încărcare.O gamă completă de cabluri de încărcare este disponibilă la dealerul dumneavoastră.Pentru mai multe informații și pentru a obține cabluri de încărcare corespunzătoare, contactați orice distribuitor autorizat Toyota sau orice reparator autorizat Toyota, sau orice reparator de încredere.
Etichete de identificare pe ștecărul și
conectorul încărcătorului
Etichetele de identificare sunt atașate pe autovehicul, cablul de încărcare și încărcător pentru a-l informa pe utilizator cu privire la ce dispozitiv trebuie utilizat.

220

Semnificația fiecărei etichete de identificare este după cum urmează:
Etichete de identificareTipul de alimentareConfigurareTipul de accesoriuGama de tensiune
C

CATIP 2Conector autovehicul și intrare autovehicul≤ 480 V RMS

C

CATIP 2Ștecăr și prize de curent≤ 480 V RMS

K

CCCOMBO 2 (FF)Conector autovehicul și intrare autovehicul50 V - 500 V

221
Informații practice
7

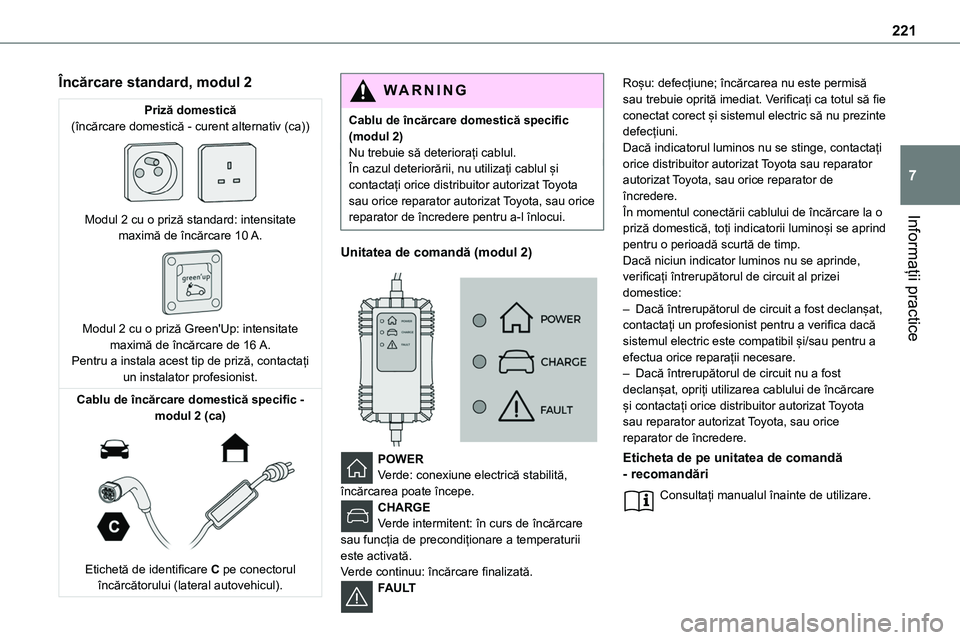

Încărcare standard, modul 2
Priză domestică(încărcare domestică - curent alternativ (ca))

Modul 2 cu o priză standard: intensitate maximă de încărcare 10 A.

Modul 2 cu o priză Green'Up: intensitate maximă de încărcare de 16 A.Pentru a instala acest tip de priză, contactați un instalator profesionist.
Cablu de încărcare domestică specific - modul 2 (ca)

Etichetă de identificare C pe conectorul încărcătorului (lateral autovehicul).
WARNI NG
Cablu de încărcare domestică specific (modul 2)Nu trebuie să deteriorați cablul.În cazul deteriorării, nu utilizați cablul și contactați orice distribuitor autorizat Toyota sau orice reparator autorizat Toyota, sau orice reparator de încredere pentru a-l înlocui.
Unitatea de comandă (modul 2)


POWERVerde: conexiune electrică stabilită, încărcarea poate începe.CHARGEVerde intermitent: în curs de încărcare
sau funcția de precondiționare a temperaturii este activată.Verde continuu: încărcare finalizată.FAULT
Roșu: defecțiune; încărcarea nu este permisă sau trebuie oprită imediat. Verificați ca totul să fie conectat corect și sistemul electric să nu prezinte defecțiuni.Dacă indicatorul luminos nu se stinge, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.În momentul conectării cablului de încărcare la o
priză domestică, toți indicatorii luminoși se aprind pentru o perioadă scurtă de timp.Dacă niciun indicator luminos nu se aprinde, verificați întrerupătorul de circuit al prizei domestice:– Dacă întrerupătorul de circuit a fost declanșat, contactați un profesionist pentru a verifica dacă sistemul electric este compatibil și/sau pentru a efectua orice reparații necesare.– Dacă întrerupătorul de circuit nu a fost declanșat, opriți utilizarea cablului de încărcare și contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
Eticheta de pe unitatea de comandă - recomandări
Consultați manualul înainte de utilizare.

222
1.Utilizarea incorectă a acestui cablu de încărcare poate avea drept urmare incendii, daune produse bunurilor imobiliare, rănirea gravă a persoanelor sau decesul prin electrocutare!
2.Folosiți întotdeauna o priză cu împământare corectă, protejată de un dispozitiv de curenți diferențiali reziduali de 30 mA.
3.Folosiți întotdeauna o priză protejată de un întrerupător de curent corespunzător pentru intensitatea nominală a circuitului electric.
4.Greutatea unității de comandă nu trebuie să fie suportată de priză, fișa electrică sau de cabluri.
5.Nu utilizați niciodată acest cablu de încărcare dacă este defect sau deteriorat în orice fel.
6.Nu încercați să reparați sau să deschideți acest cablu de încărcare. Cablul nu conține piese care pot fi reparate - înlocuiți cablul de alimentare dacă este defect.
7.Nu introduceți niciodată acest cablu de încărcare în apă.
8.Nu utilizați niciodată acest cablu de încărcare cu un prelungitor, bloc de prize, adaptor de conversie sau cu o priză deteriorată.
9.Nu deconectați fișa electrică din perete ca mijloc de oprire a încărcării.
10.Opriți imediat încărcarea, prin încuierea și apoi descuierea autovehiculului utilizând cheia cu telecomandă, dacă simțiți că priza de perete sau cablul de încărcare s-a încins.
11 .Acest cablu de încărcare include componente care pot cauza arcuri electrice sau scântei. Nu expuneți cablul la vapori inflamabili.
12.Folosiți acest cablu de încărcare doar cu autovehiculele TOYOTA.
13.Nu conectați (sau deconectați) niciodată cablul la/de la priza de perete cu mâinile ude.
14.Nu forțați conectorul dacă este blocat pe autovehicul.
Eticheta de pe unitatea de comandă - starea indicatorilor luminoși
Starea indicatorului luminos
Off

On

Aprindere intermitentă


POWERCHARGEFAULTSimbolDescriere







Nu este conectat la alimentarea cu energie electrică sau energia electrică nu este disponibilă de la infrastructură.

(verde)


(verde)


(roșu)


Unitatea de comandă efectuează actualmente o auto-testare.

223
Informații practice
7
POWERCHARGEFAULTSimbolDescriere

(verde)






Conectat doar la infrastructură sau la infrastructură și autovehiculul electric (EV), însă încărcarea nu este în curs de desfășurare.


(verde)


(verde)




Conectat la alimentarea cu energie electrică și la autovehiculul electric (EV).EV se încarcă sau se află într-un ciclu de precondiționare a temperaturii.


(verde)


(verde)




Conectat la alimentarea cu energie electrică și la autovehiculul electric (EV).EV așteaptă încărcarea sau încărcarea EV a fost finalizată.






(roșu)


Defecțiunea unității de comandă. Nu este permisă încărcarea.Dacă un indicator de eroare reapare după o resetare manuală, unitatea de comandă trebuie verificată înainte de următoarea încărcare de către orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau de către orice reparator de încredere.

(verde)


(verde)


(roșu)


Unitatea de comandă este în modul diagnoză.
Procedura de resetare manualăUnitatea de comandă poate fi resetată prin deconectarea simultană a conectorului de încărcare și a prizei de perete.Apoi, reconectați mai întâi priza de perete. Pentru mai multe informații, consultați manualul.

224
Încărcare accelerată, modul 3
Unitate de încărcare accelerată (în funcție de versiune)(încărcare accelerată - curent alternativ monofazat sau trifazat (ca))

În modul 3 cu o priză pentru unitatea de încărcare accelerată: intensitate maximă de încărcare de 32 A.

În modul 3 cu o unitate de încărcare accelerată (stație de încărcare): intensitate maximă de încărcare de 32 A.
Cablu de încărcare, modul 3 (ca)

Etichete de identificare C pe conectorul încărcătorului (partea autovehiculului) și pe priză (partea încărcătorului).
WARNI NG
Unitate de încărcare acceleratăNu demontați și nu modificați unitatea de încărcare - risc de electrocutare și/sau incendiu!Consultați manualul de utilizare al producătorului unității de încărcare pentru instrucțiuni de utilizare.
Încărcare ultra-rapidă, modul 4
Încărcător public rapid(încărcare ultra-rapidă - curent continuu (cc))

Cablu de încărcare, modul 4 (ca)(integrat în încărcătorul public rapid)

Etichetă de identificare K pe conectorul încărcătorului (partea autovehiculului).Utilizați doar încărcătoarele publice rapide cu un cablu a cărui lungime nu depășește 30 de metri.
