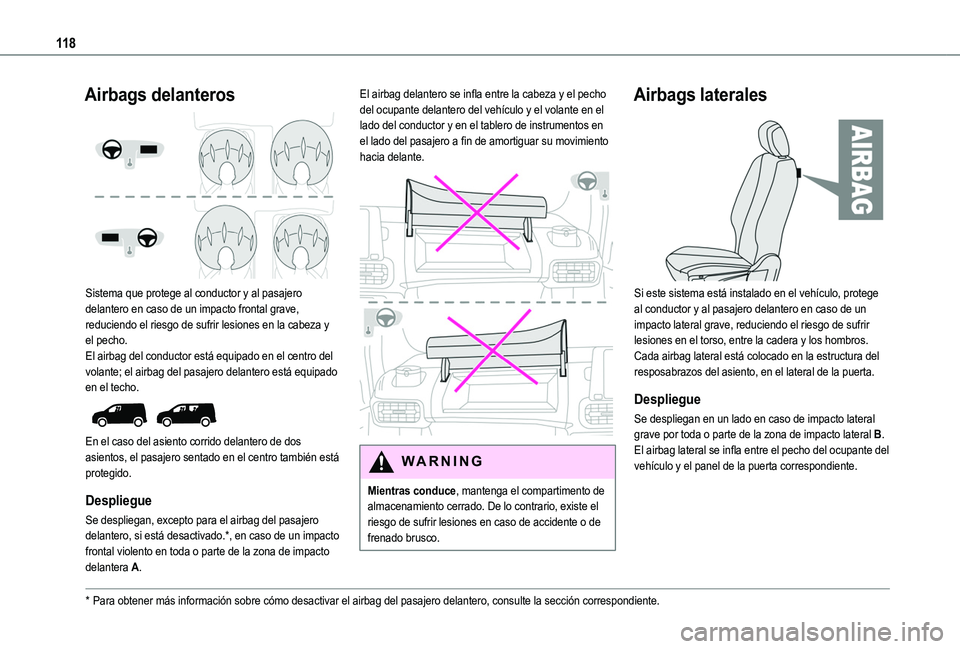

11 8
Airbags delanteros

Sistema que protege al conductor y al pasajero delantero en caso de un impacto frontal grave, reduciendo el riesgo de sufrir lesiones en la cabeza y el pecho.El airbag del conductor está equipado en el centro del volante; el airbag del pasajero delantero está equipado en el techo.

En el caso del asiento corrido delantero de dos asientos, el pasajero sentado en el centro también está protegido.
Despliegue
Se despliegan, excepto para el airbag del pasajero delantero, si está desactivado.*, en caso de un impacto frontal violento en toda o parte de la zona de impacto delantera A.
* Para obtener más información sobre cómo desactivar el airbag de\
l pasajero delantero, consulte la sección correspondiente.
El airbag delantero se infla entre la cabeza y el pecho del ocupante delantero del vehículo y el volante en el lado del conductor y en el tablero de instrumentos en el lado del pasajero a fin de amortiguar su movimiento hacia delante.

W ARNI NG
Mientras conduce, mantenga el compartimento de almacenamiento cerrado. De lo contrario, existe el riesgo de sufrir lesiones en caso de accidente o de frenado brusco.
Airbags laterales

Si este sistema está instalado en el vehículo, protege al conductor y al pasajero delantero en caso de un impacto lateral grave, reduciendo el riesgo de sufrir lesiones en el torso, entre la cadera y los hombros.Cada airbag lateral está colocado en la estructura del resposabrazos del asiento, en el lateral de la puerta.
Despliegue
Se despliegan en un lado en caso de impacto lateral grave por toda o parte de la zona de impacto lateral B.
El airbag lateral se infla entre el pecho del ocupante del vehículo y el panel de la puerta correspondiente.

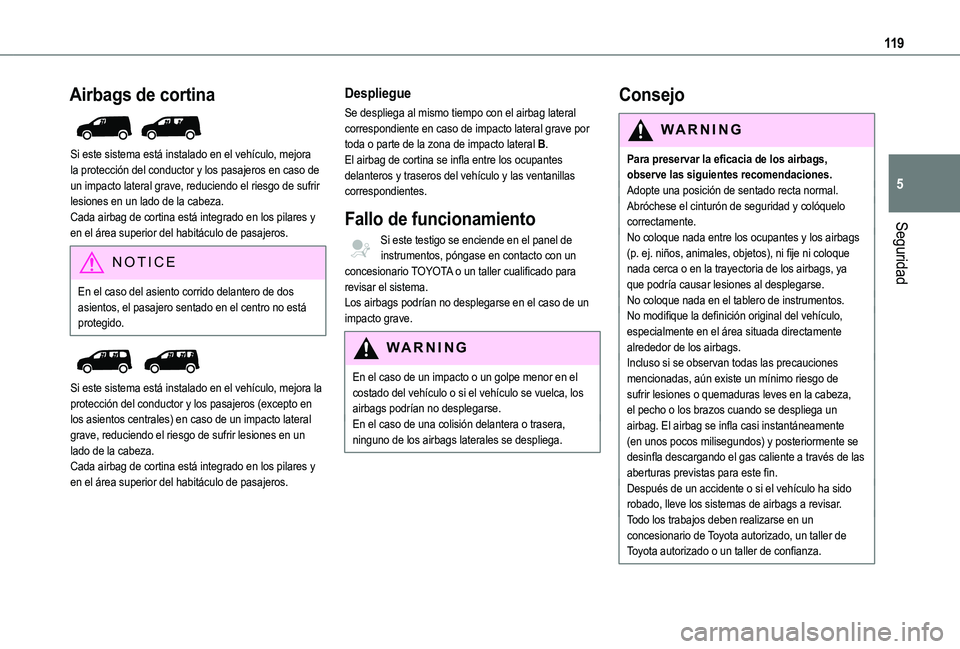

11 9
Seguridad
5
Airbags de cortina

Si este sistema está instalado en el vehículo, mejora la protección del conductor y los pasajeros en caso de un impacto lateral grave, reduciendo el riesgo de sufrir lesiones en un lado de la cabeza.Cada airbag de cortina está integrado en los pilares y en el área superior del habitáculo de pasajeros.
NOTIC E
En el caso del asiento corrido delantero de dos asientos, el pasajero sentado en el centro no está protegido.


Si este sistema está instalado en el vehículo, mejora la protección del conductor y los pasajeros (excepto en los asientos centrales) en caso de un impacto lateral grave, reduciendo el riesgo de sufrir lesiones en un lado de la cabeza.Cada airbag de cortina está integrado en los pilares y en el área superior del habitáculo de pasajeros.
Despliegue
Se despliega al mismo tiempo con el airbag lateral correspondiente en caso de impacto lateral grave por toda o parte de la zona de impacto lateral B.El airbag de cortina se infla entre los ocupantes delanteros y traseros del vehículo y las ventanillas correspondientes.
Fallo de funcionamiento
Si este testigo se enciende en el panel de instrumentos, póngase en contacto con un concesionario TOYOTA o un taller cualificado para revisar el sistema.Los airbags podrían no desplegarse en el caso de un impacto grave.
WARNI NG
En el caso de un impacto o un golpe menor en el costado del vehículo o si el vehículo se vuelca, los airbags podrían no desplegarse.En el caso de una colisión delantera o trasera, ninguno de los airbags laterales se despliega.
Consejo
WARNI NG
Para preservar la eficacia de los airbags, observe las siguientes recomendaciones.Adopte una posición de sentado recta normal.Abróchese el cinturón de seguridad y colóquelo correctamente.No coloque nada entre los ocupantes y los airbags
(p. ej. niños, animales, objetos), ni fije ni coloque nada cerca o en la trayectoria de los airbags, ya que podría causar lesiones al desplegarse.No coloque nada en el tablero de instrumentos.No modifique la definición original del vehículo, especialmente en el área situada directamente alrededor de los airbags.Incluso si se observan todas las precauciones mencionadas, aún existe un mínimo riesgo de sufrir lesiones o quemaduras leves en la cabeza, el pecho o los brazos cuando se despliega un airbag. El airbag se infla casi instantáneamente (en unos pocos milisegundos) y posteriormente se desinfla descargando el gas caliente a través de las aberturas previstas para este fin.Después de un accidente o si el vehículo ha sido robado, lleve los sistemas de airbags a revisar.Todo los trabajos deben realizarse en un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza.

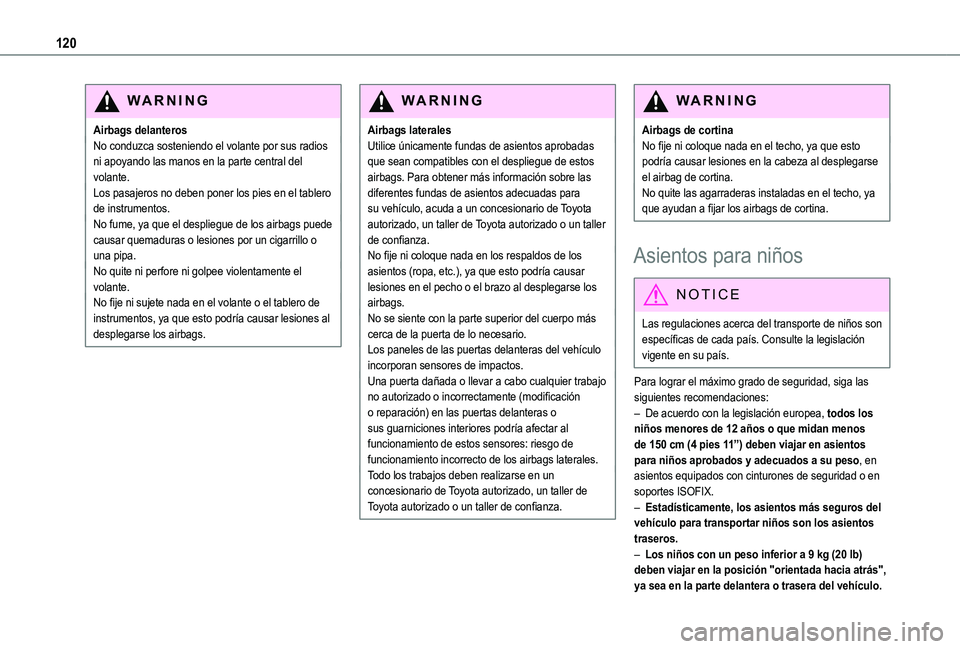

120
WARNI NG
Airbags delanterosNo conduzca sosteniendo el volante por sus radios ni apoyando las manos en la parte central del volante.Los pasajeros no deben poner los pies en el tablero de instrumentos.No fume, ya que el despliegue de los airbags puede causar quemaduras o lesiones por un cigarrillo o una pipa.No quite ni perfore ni golpee violentamente el volante.No fije ni sujete nada en el volante o el tablero de instrumentos, ya que esto podría causar lesiones al desplegarse los airbags.
WARNI NG
Airbags lateralesUtilice únicamente fundas de asientos aprobadas que sean compatibles con el despliegue de estos airbags. Para obtener más información sobre las diferentes fundas de asientos adecuadas para su vehículo, acuda a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza.No fije ni coloque nada en los respaldos de los asientos (ropa, etc.), ya que esto podría causar lesiones en el pecho o el brazo al desplegarse los airbags.No se siente con la parte superior del cuerpo más cerca de la puerta de lo necesario.Los paneles de las puertas delanteras del vehículo incorporan sensores de impactos.Una puerta dañada o llevar a cabo cualquier trabajo no autorizado o incorrectamente (modificación o reparación) en las puertas delanteras o sus guarniciones interiores podría afectar al funcionamiento de estos sensores: riesgo de
funcionamiento incorrecto de los airbags laterales.Todo los trabajos deben realizarse en un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza.
WARNI NG
Airbags de cortinaNo fije ni coloque nada en el techo, ya que esto podría causar lesiones en la cabeza al desplegarse el airbag de cortina.No quite las agarraderas instaladas en el techo, ya que ayudan a fijar los airbags de cortina.
Asientos para niños
NOTIC E
Las regulaciones acerca del transporte de niños son específicas de cada país. Consulte la legislación vigente en su país.
Para lograr el máximo grado de seguridad, siga las siguientes recomendaciones:– De acuerdo con la legislación europea, todos los niños menores de 12 años o que midan menos de 150 cm (4 pies 11”) deben viajar en asientos para niños aprobados y adecuados a su peso, en asientos equipados con cinturones de seguridad o en soportes ISOFIX.– Estadísticamente, los asientos más seguros del vehículo para transportar niños son los asientos traseros.– Los niños con un peso inferior a 9 kg (20 lb) deben viajar en la posición "orientada hacia atrás", ya sea en la parte delantera o trasera del vehículo.

137
Conducción
6
► Inserte la llave en el interruptor de encendido. El sistema reconoce el código de encendido.► Desbloquee la columna de la dirección girando el volante y la llave al mismo tiempo.
NOTIC E
En algunas circunstancias, puede que tenga que realizar un esfuerzo significativo para girar el volante y mover las ruedas (si las ruedas están
giradas hacia la acera, por ejemplo).
► Gire la llave a la posición 2, Ignition On (activar encendido), para activar el sistema de precalentamiento del motor.► Espere a que este testigo de advertencia se apague en el panel de instrumentos y, a continuación, accione el motor de arranque girando la llave a la posición 3 sin pisar el pedal del acelerador hasta que el motor se encienda. Una vez que el motor arranque, saque la llave para que vuelva a la posición 2.
NOTIC E
El testigo de advertencia no se enciende si el motor ya está caliente.En determinadas condiciones climáticas, se recomienda seguir las siguientes instrucciones:– En condiciones de temperaturas templadas,
no deje el motor al ralentí calentándose, sino que puede arrancar y conducir a una velocidad moderada.
En función de la versión, si el aire acondicionado está activado y la temperatura exterior supera los 35 °C, es posible que el régimen del motor al ralentí aumente hasta las 1.300 rpm en función de los requisitos de refrigeración.– En condiciones de frío, el testigo de advertencia de precalentamiento permanecerá encendido durante más tiempo tras activar el encendido. Espere a que el testigo se apague antes de arrancar.– En condiciones de mucho frío (temperaturas por debajo de -23 °C), para garantizar un funcionamiento correcto y la durabilidad de los componentes mecánicos del vehículo (el motor y la caja de cambios), deje el motor en funcionamiento durante 4 minutos antes de arrancar el vehículo.Nunca deje el motor en funcionamiento en una zona cerrada sin ventilación adecuada: los motores de combustión interna emiten gases de escape tóxicos, como monóxido de carbono. Peligro de envenenamiento y muerte.
NOTIC E
En los motores de gasolina, tras realizar un arranque en frío, el precalentamiento del convertidor catalítico puede provocar notables vibraciones del motor mientras está parada con el motor en marcha durante hasta 2 minutos (régimen de ralentí acelerado).
WARNI NG
Si el motor no arranca inmediatamente, desactive el encendido.Espere unos segundos antes de volver a accionar el motor de arranque. Si el motor no se enciende tras varios intentos, no siga intentándolo: podría dañar el motor de arranque y el motor.Acuda a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza.
Con el Entrada y encendido sin llave

► Coloque el mando a distancia dentro del vehículo, en la zona de reconocimiento.► Pulse el botón "START/STOP".
Con cajas de cambio manuales, la columna de la dirección se desbloquea y el motor arranca más o menos de manera instantánea.Con la caja de cambios automática EAT8, el motor se enciende de manera más o menos instantánea.

138
NOTIC E
El indicador de advertencia no se enciende si el motor ya está caliente. En algunas condiciones climáticas, es aconsejable seguir las recomendaciones siguientes:– En condiciones de temperaturas templadas, no deje el motor al ralentí calentándose, sino que puede arrancar y conducir a una velocidad moderada. Dependiendo de la versión, si el aire acondicionado está activado y la temperatura exterior supera los 35°C, es posible que el régimen del motor al ralentí aumente hasta las 1.300 rpm en función de los requisitos del aire acondicionado.– En condiciones de frío, al activar el encendido, el indicador de precalentamiento pasará más tiempo encendido. Espere a que se apague antes de arrancar el motor.– En condiciones de mucho frío (temperaturas por debajo de -23°C), para garantizar un funcionamiento y durabilidad correctos de los componentes mecánicos del vehículo, el motor y la caja de cambios, deje el motor en funcionamiento
durante 4 minutos antes de moverlo.Nunca deje el motor en funcionamiento en una zona cerrada sin ventilación adecuada: los motores de combustión interna emiten gases de escape tóxicos, como monóxido de carbono. Peligro de envenenamiento y muerte.
NOTIC E
En los motores de gasolina, tras realizar un arranque en frío, el precalentamiento del convertidor catalítico puede provocar notables vibraciones del motor durante hasta 2 minutos mientras está parado con el motor en marcha (régimen de ralentí acelerado).
WARNI NG
En los vehículos diésel, si la temperatura es inferior a cero, el arranque solamente se realizará cuando se apague el testigo de precalentamiento.Si este testigo se enciende tras pulsar el botón "START/STOP", pise el pedal del freno o del embrague hasta que se apague el testigo de advertencia sin volver a pulsar el botón "START/STOP" hasta que se ponga en marcha el motor.
NOTIC E
Es necesaria la presencia del mando a distancia del sistema “Entrada y encendido sin llave” en la zona de reconocimiento.No abandone nunca el vehículo con el motor en marcha y el mando a distancia con usted.
Si el mando a distancia abandona la zona de reconocimiento, se mostrará un mensaje.Vuelva con el mando a distancia a la zona para poder arrancar el motor.
NOTIC E
Si no se cumple una de las condiciones de arranque, se mostrará un mensaje en el panel de instrumentos. En algunas circunstancias, es necesario girar el volante mientras se pulsa el botón "START/STOP" para ayudar a desbloquear la columna de dirección. Se muestra un mensaje.
Apagado.
► Inmovilice el vehículo con el motor al ralentí.► Con cajas de cambio manuales, es recomendable colocar la palanca de marchas en punto muerto.► Con cajas de cambio automáticas, es recomendable seleccionar la posición P.
Con la llave convencional/con la llave con
mando a distancia
► Gire la llave directamente a la posición 1 (Parada) y sáquela del contacto.► Para bloquear la columna de la dirección, gire el volante hasta que quede bloqueado.
NOTIC E
Para facilitar el desbloqueo de la columna de la dirección, se recomienda volver a colocar las ruedas a la posición recta antes de apagar el motor.
► Compruebe que el freno está aplicado correctamente, especialmente en una pendiente.

139
Conducción
6
WARNI NG
No desactive el encendido hasta que no haya terminado de inmovilizar el vehículo. Al apagar el motor, los sistemas de frenado y dirección asistida también se desactivan, lo cual provoca una pérdida de control del vehículo.
NOTIC E
Como medida de seguridad, no abandone nunca el vehículo sin llevar el mando a distancia con usted, incluso si es por un breve espacio de tiempo.
NOTIC E
Evite colocar objetos pesados en la llave o en el mando a distancia, ya que podría deformar la paleta en el interruptor de encendido y provocar un fallo de funcionamiento.
Llave puesta en el encendido
NOTIC E
Al abrir la puerta del conductor, se muestra un mensaje acompañado de una señal acústica para
recordarle que la llave sigue puesta en el interruptor de encendido en la posición 1 (Parada).Si la llave se ha dejado puesta en el interruptor de encendido en la posición 2 (Encendido), el encendido se desactivará automáticamente después de una hora.Para volver a activar el encendido, gire la llave a la posición 1 (Parada) y de nuevo a la posición 2 (Encendido).
Con entrada y encendido sin llave
► Con el mando a distancia en la zona de reconocimiento, pulse el botón "START/STOP".Con una caja de cambios manual, el motor se apaga y la columna de la dirección se bloquea.Con la caja de cambios automática EAT8, el motor se apaga.
NOTIC E
Si el vehículo no se ha inmovilizado, el motor no se apagará.
WARNI NG
Para evitar el riesgo de atascar los pedales:– solo use alfombrillas adecuadas para las fijaciones presentes en el vehículo; utilice siempre estas fijaciones,– no coloque nunca una alfombrilla sobre otra.
El uso de alfombrillas no aprobadas por TOYOTA puede impedir el acceso a los pedales y obstaculizar el funcionamiento del limitador de velocidad o el control de la velocidad de crucero.Las alfombrillas aprobadas por TOYOTA tienen dos fijaciones situadas debajo del asiento.
Encendido/apagado del motor
eléctrico
Encendido
El selector de conducción debe estar en el modo P.► Si utiliza una llave convencional o con mando a distancia, pise el pedal del freno y gire la llave hasta la posición 3 hasta que el motor arranque, sin pisar el acelerador. Tan pronto como arranque el motor, libere la llave para que vuelva a la posición 2.► Si utiliza Entrada y encendido sin llave, pise el pedal del freno y pulse brevemente el botón "START/STOP".► Mantenga el pie sobre el pedal del freno hasta que el testigo READY se encienda y se emita una señal acústica, indicando que el vehículo está preparado
para conducir.► Con el pie en el freno, seleccione el modo D o R.► Libere el pedal del freno y, a continuación, acelere.Al arrancar, el panel de instrumentos se ilumina y la aguja del indicador de potencia se mueve a la posición "neutral". La columna de dirección se desbloquea automáticamente (puede que escuche un sonido y note que el volante se mueve).

140
Apagado.
► Si utiliza una llave convencional o con mando a distancia, gire la llave completamente a la posición 1 (Stop).► Si utiliza Entrada y encendido sin llave, pulse el botón "START/STOP".Antes de salir del vehículo, compruebe lo siguiente:– El selector de conducción está en el modo P.– El testigo de READY está apagado.
NOTIC E
El selector de conducción se mueve automáticamente al modo P cuando se apaga el motor o cuando se abre la puerta del conductor.
NOTIC E
Si la puerta del conductor se abre sin que se cumplan las condiciones necesarias para detener el vehículo, se emitirá una señal acústica acompañada de un mensaje de advertencia en pantalla.
Caso especial con Entrada y
encendido sin llave
Activación del encendido con Entrada y
encendido sin llave

Con la llave electrónica "Entrada y encendido sin llave" dentro del vehículo, pulsar el botón "START/STOP" sin accionar los pedales permite activar el encendido.► Pulsar este botón de nuevo desactiva el encendido y permite bloquear el vehículo.
Encendido alternativo
Hay un lector alternativo instalado en la columna de dirección para permitir que el motor se encienda si el sistema no detecta la llave en la zona de reconocimiento o si la batería de la llave electrónica está agotada.

► Coloque y sostenga el mando a distancia frente el lector alternativo.► Si la caja de cambios es manual, coloque la palanca de cambios en la posición de punto muerto y, a continuación, pise a fondo el pedal del embrague.► Si la caja de cambios es automática o con el selector de conducción, seleccione el modo P y, a continuación, pise el pedal del freno.► Pulse el botón "START/STOP".El motor se enciende.
Mando a distancia no reconocido con
Entrada y encendido sin llave
Si el mando a distancia no se encuentra en la zona de reconocimiento, aparecerá un mensaje en el panel de instrumentos al cerrar una puerta o al intentar apagar el motor.► Pulse el botón "START/STOP" durante aproximadamente 3 segundos para confirmar el apagado del motor y, a continuación, contacte con un concesionario TOYOTA o un taller cualificado.

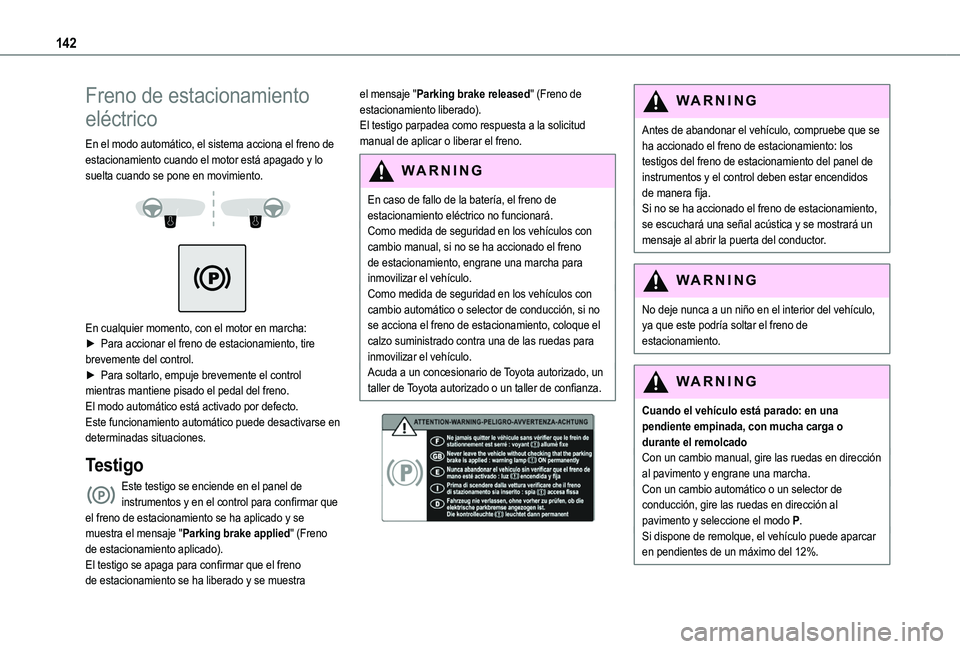

142
Freno de estacionamiento
eléctrico
En el modo automático, el sistema acciona el freno de estacionamiento cuando el motor está apagado y lo suelta cuando se pone en movimiento.


En cualquier momento, con el motor en marcha:► Para accionar el freno de estacionamiento, tire brevemente del control.► Para soltarlo, empuje brevemente el control mientras mantiene pisado el pedal del freno.El modo automático está activado por defecto.Este funcionamiento automático puede desactivarse en determinadas situaciones.
Testigo
Este testigo se enciende en el panel de instrumentos y en el control para confirmar que el freno de estacionamiento se ha aplicado y se muestra el mensaje "Parking brake applied" (Freno de estacionamiento aplicado).El testigo se apaga para confirmar que el freno de estacionamiento se ha liberado y se muestra
el mensaje "Parking brake released" (Freno de estacionamiento liberado).El testigo parpadea como respuesta a la solicitud manual de aplicar o liberar el freno.
WARNI NG
En caso de fallo de la batería, el freno de estacionamiento eléctrico no funcionará. Como medida de seguridad en los vehículos con
cambio manual, si no se ha accionado el freno de estacionamiento, engrane una marcha para inmovilizar el vehículo.Como medida de seguridad en los vehículos con cambio automático o selector de conducción, si no se acciona el freno de estacionamiento, coloque el calzo suministrado contra una de las ruedas para inmovilizar el vehículo.Acuda a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza.


WARNI NG
Antes de abandonar el vehículo, compruebe que se ha accionado el freno de estacionamiento: los testigos del freno de estacionamiento del panel de instrumentos y el control deben estar encendidos de manera fija.Si no se ha accionado el freno de estacionamiento, se escuchará una señal acústica y se mostrará un mensaje al abrir la puerta del conductor.
WARNI NG
No deje nunca a un niño en el interior del vehículo, ya que este podría soltar el freno de estacionamiento.
WARNI NG
Cuando el vehículo está parado: en una pendiente empinada, con mucha carga o durante el remolcadoCon un cambio manual, gire las ruedas en dirección al pavimento y engrane una marcha.Con un cambio automático o un selector de conducción, gire las ruedas en dirección al pavimento y seleccione el modo P.Si dispone de remolque, el vehículo puede aparcar
en pendientes de un máximo del 12%.
