2022 TOYOTA PRIUS PLUG-IN HYBRID stop start

Display och summerton för begränsning av hybridsystemets effekt och
bromsreglering
När begränsningen av hybridsystemets uteffekt eller bromsreglering är aktiverad hörs
summertonen och ett meddelande visas på informationsdisplayen för att uppmärksamma
föraren.
Beroende på situationen aktiveras begränsningen av uteffekten för att antingen begränsa
accelerationen eller begränsa uteffekten så mycket som möjligt.
Reglering Situation InformationsdisplayPKSB OFF,
kontrollampaSummer-
ton
Begränsningen
av hybridsyste-
mets uteffekt är
aktiv (begräns-
ning av accelera-
tion)Acceleration vid
en viss, eller
högre hastighet
är inte möjlig.
Lyser inte
Kort
ljudsignal Begränsningen
av hybridsyste-
mets uteffekt är
aktiverad
(största möjliga
begränsning av
uteffekten)En hårdare
inbromsning
än normalt är
nödvändig
Lyser inte
Bromsreglering
är aktivNödbromsning
är nödvändig
Bilen har stop-
pats av en
systemåtgärdBilen har stop-
pats efter en
bromsregle-
ringsåtgärd
Lyser
Sensorns avkänningsområde
Detekteringsområdet för den intelligenta
autobromsen skiljer sig från
parkeringssensorns detekteringsområde.
(→Sid. 287)
Även om parkeringssensorn upptäcker
ett hinder och ger en varning aktiveras
eventuellt inte den intelligenta
autobromsen.
Systemfunktion
Om bilen stannas av en systemåtgärd
avstannar den intelligenta autobromsen
och knappen PKSB OFF tänds.Återuppta funktionen
Om den intelligenta autobromsen
stoppas av en systemåtgärd och du vill
återställa funktionen ska du antingen slå
på den intelligenta autobromsen igen
(→sid. 294), eller trycka startknappen till
avstängt läge och därefter till
tändningsläge. Dessutom återupptas
funktionen automatiskt om hindret inte
längre finns i bilens färdriktning, eller om
bilens färdriktning ändras (t.ex. när du
har kört framåt och börjar backa istället,
eller tvärtom).
5.5 Använda förarstödssystemen
297
5
Körning

Funktionen hos den intelligenta
autobromsen medan den intelligenta
parkeringsassistansen är aktiverad
Om den intelligenta
parkeringsassistansen känner av ett
hinder som kan leda till en kollision
aktiveras begränsningen av
hybridsystemets uteffekt samt
bromsregleringen i den intelligenta
autobromsen oavsett om funktionen är
aktiv eller avstängd. (→Sid. 294)
• När den intelligenta autobromsen har
aktiverats avbryts tillfälligt den
intelligenta parkeringsassistansen
och driften av den intelligenta
autobromsen indikeras på
informationsdisplayen. (→Sid. 297)
• Om den intelligenta
parkeringsassistansen stoppas tre
gånger av den intelligenta
autobromsen stängs det den av.
• När den intelligenta
parkeringsassistansen blir tillgänglig
efter att den intelligenta autobromsen
har använts visas ett meddelande på
informationsdisplayen som uppmanar
dig att växla. Den intelligenta
parkeringsassistansen kan
återaktiveras genom växelbyte enligt
uppmaningen på
informationsdisplayen och en
tryckning på knappen S-IPA
(→sid. 301) igen.
Växelbyte medan den intelligenta
parkeringsassistansen är aktiverad
Om systemet bedömer att föraren avser
att köra framåt eller backa fortsätter
assistansen även om föraren växlade
före systemets uppmaning att växla.
Eftersom förarens åtgärd skiljer sig från
systemets vägledning kan antalet
vändningar öka.Specialinställning
Inställningar (t.ex. avkänningsavståndet
till hinder) kan ändras.
(Anpassningsbara funktioner:
→Sid. 448)
Byta assistanslägen
Byta läge med knappen S-IPA
Tryck på knappen
Du har möjlighet att växla funktioner och
stänga av eller starta om assistanslägen.
När startknappen är i tändningsläge och
bilens hastighet är högst cirka 30 km/tim
växlar funktionen enligt följande för varje
gång knappen S-IPA trycks in.
Den valda funktionen indikeras på
informationsdisplayens yta för
funktionsdisplay. (→Sid. 302)
När S-IPA-knappen är intryckt och
växelläget inte är P
IO55PH104
Off
Back-in parking assist mode*
Parallel parking assist mode
5.5 Använda förarstödssystemen
301
5
Körning

Börja om från början eftersom systemet
är redan avstängt. Använd ratten på
vanligt sätt när du fortsätter att parkera
manuellt.
Assistansen stängs av när
• Ratten vrids
• Bilens hastighet överskrider 7 km/tim
under assistansen
• Den intelligenta autobromsen är aktiv
Om assistansen stoppas kan den
återupptas genom att följa
anvisningarna på skärmen.
Om bilens hastighet är nära att
överskrida hastighetsgränsen under
assistansen
En summerton hörs och meddelandet
som visar att bilen eventuellt kommer
att överskrida hastighetsgränsen.
Trampa genast på bromspedalen för att
sakta in bilen när meddelandet visas.
Om bilen fortsätter att accelerera
avbryts assistansen när körhastigheten
överskrider en viss gräns. (→Sid. 317)
Fickparkering (assisterat läge för
fickparkering)
Sammanfattning av funktioner
Om ett parkeringsutrymme kan kännas
av vägleds du framåt tills du kommer till
startläget för assistansen, därefter kan
assistansläget för fickparkering
användas. Beroende på
parkeringsutrymmet och andra
förutsättningar lämnas även assistans
med fler rattvridningar vid behov.
1Fortsätt framåt med bilen parallell med
trottoarkanten eller vägen och stanna så
att mittpunkten på den avsedda
parkeringsplatsen verkar vara nästan
vinkelrät mot bilen. Tryck sedan en gång
på knappen S-IPA för att välja läget för
assisterad fickparkering.
2Kör rakt fram parallellt med vägen eller
trottoarkanten så att parkeringsutrymmet
känns av.
3En ljudsignal hörs och en display visas
som information när bilen kommer till ett
läge där assistansen kan användas för
börja backa, och därefter, när växelläget
ändras enligt vägledningen i systemet,
börjar den automatiska rattvridningen.
Om parkeringsutrymmet som känns av är
trångt eller vägen (avståndet till
vägkanten från parkeringsutrymmet) är
smal, eller om det finns hinder framför
bilen kan ingen vägledning lämnas.
4Parkeringen är avslutad
Detta avslutar parkeringsassistansen.
Beroende på parkeringsplatsens skick
upprepas vägledningen till
startpunkterna för att köra framåt och
backa, så väl som den automatiska
rattvridningen, varje gång flera
rattvridningar behövs från steg från det
att bilen börjar backas tills parkeringen är
avslutad.
5.5 Använda förarstödssystemen
303
5
Körning

VARNING!(Fortsättning)
• Om locket inte kan stängas
ordentligt ska du upphöra att
använda den elektroniska nyckeln
och förvara den på en plats utom
räckhåll för barn. Kontakta sedan en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Om du av misstag sväljer ett batteri
eller stoppar in ett batteri i kroppen
ska du omedelbart uppsöka
läkarvård.
Förhindra batteriexplosion eller att
brännbar vätska eller gas läcker ut
• Byt batteriet mot ett nytt batteri av
samma typ. Om fel typ av batteri
används kan det explodera.
• Batterier får inte utsättas för extremt
lågt tryck på grund av hög altitud
eller extremt höga temperaturer.
• Du ska aldrig bränna, ha sönder eller
skära i ett batteri.
Certifiering av det elektroniska
lås- och startsystemet
VARNING
EXPLOSIONSRISK FÖRELIGGER OM
BATTERIET BYTS UT MOT ETT ANNAT
BATTERI AV FEL TYP.
FÖLJ GÄLLANDE BESTÄMMELSER
FÖR DEPONERING AV ANVÄNDA
BATTERIER
OBSERVERA
För normal funktion efter batteribyte
Observera följande
säkerhetsanvisningar för att undvika
olyckor:
• Arbeta alltid med torra händer.
Fukt kan orsaka rost i batteriet.
• Rör inte eller flytta inte andra delar i
fjärrkontrollen.
• Böj inte någon av batteriets poler.
7.3.12 Kontroll och byte av
säkringar
Om en elektrisk komponent inte
fungerar kan en säkring ha gått. Utför i
så fall en kontroll och byt säkring vid
behov.
1. Tryck startknappen till avstängt läge.
Kontrollera att anslutningsdonet inte
är inkopplat. Använd inte heller det
fjärrstyrda
luftkonditioneringssystemet under
processen.
2. Öppna locket till säkringsboxen.
Motorrum typ A, säkringsbox
Tryck in de två hakarna och lyft upp
locket.
Se till att de två hakarna fäster när du
stänger locket.
Motorrum typ B, säkringsbox
Tryck in de tre hakarna och lyft upp
locket.
Se till att de tre hakarna fäster när du
stänger locket.
7.3 Arbeten du kan göra själv
393
7
Underhåll och skötsel

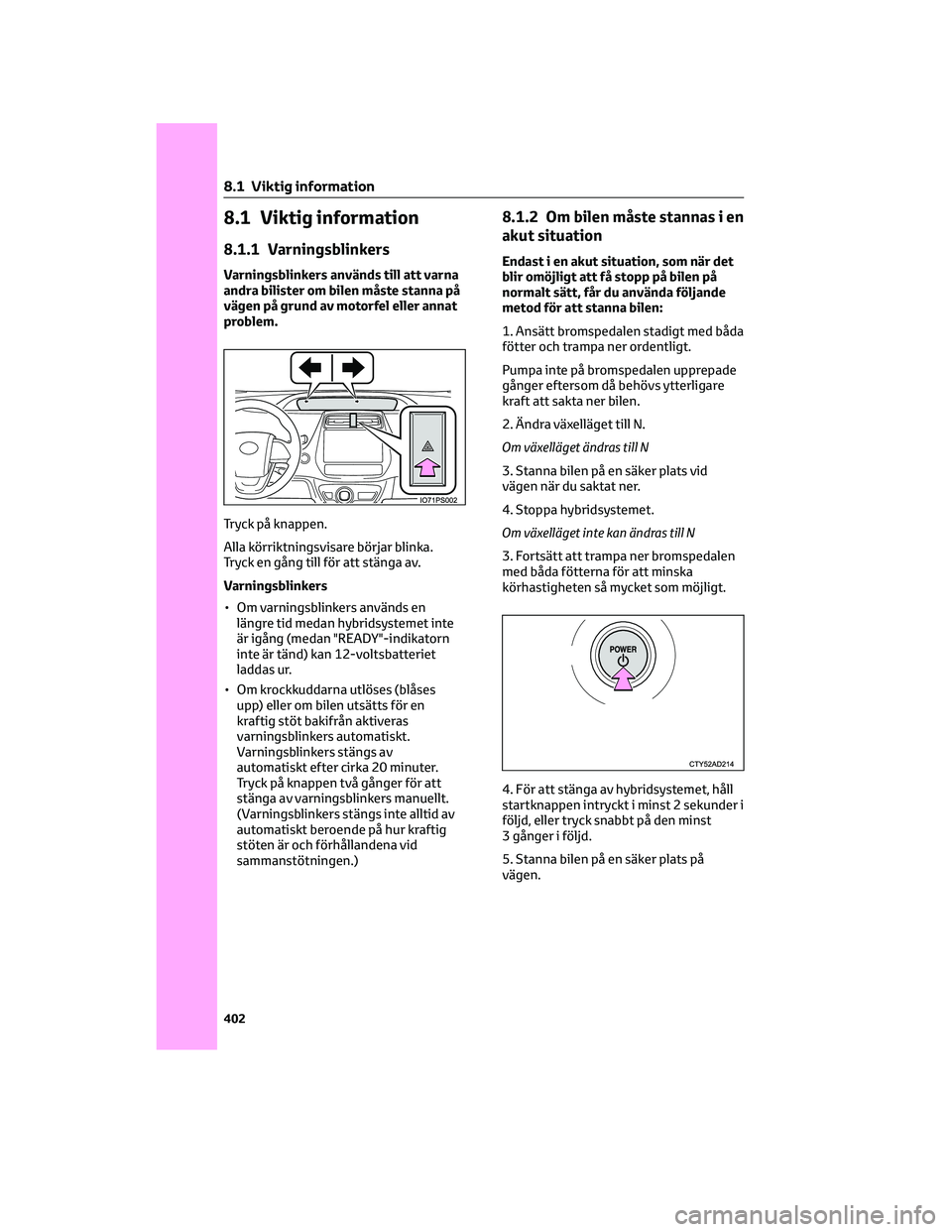

8.1 Viktig information
8.1.1 Varningsblinkers
Varningsblinkers används till att varna
andra bilister om bilen måste stanna på
vägen på grund av motorfel eller annat
problem.
Tryck på knappen.
Alla körriktningsvisare börjar blinka.
Tryck en gång till för att stänga av.
Varningsblinkers
• Om varningsblinkers används en
längre tid medan hybridsystemet inte
är igång (medan "READY"-indikatorn
inte är tänd) kan 12-voltsbatteriet
laddas ur.
• Om krockkuddarna utlöses (blåses
upp) eller om bilen utsätts för en
kraftig stöt bakifrån aktiveras
varningsblinkers automatiskt.
Varningsblinkers stängs av
automatiskt efter cirka 20 minuter.
Tryck på knappen två gånger för att
stänga av varningsblinkers manuellt.
(Varningsblinkers stängs inte alltid av
automatiskt beroende på hur kraftig
stöten är och förhållandena vid
sammanstötningen.)
8.1.2 Om bilen måste stannas i en
akut situation
Endast i en akut situation, som när det
blir omöjligt att få stopp på bilen på
normalt sätt, får du använda följande
metod för att stanna bilen:
1. Ansätt bromspedalen stadigt med båda
fötter och trampa ner ordentligt.
Pumpa inte på bromspedalen upprepade
gånger eftersom då behövs ytterligare
kraft att sakta ner bilen.
2. Ändra växelläget till N.
Om växelläget ändras till N
3. Stanna bilen på en säker plats vid
vägen när du saktat ner.
4. Stoppa hybridsystemet.
Om växelläget inte kan ändras till N
3. Fortsätt att trampa ner bromspedalen
med båda fötterna för att minska
körhastigheten så mycket som möjligt.
4. För att stänga av hybridsystemet, håll
startknappen intryckt i minst 2 sekunder i
följd, eller tryck snabbt på den minst
3 gånger i följd.
5. Stanna bilen på en säker plats på
vägen.
8.1 Viktig information
402

Om ett meddelande om en funktion
visas
• Om ett meddelande om gaspedalens
eller bromspedalens funktion visas
– Ett varningsmeddelande om
bromspedalens läge visas eventuellt
medan förarstödssystemen, t.ex.
PCS (det aktiva krockskyddet) eller
den aktiva farthållaren med radar
från 0 km/tim är aktiverade. Om ett
varningsmeddelande visas ska du
sakta ner bilen eller följa en
anvisning på informationsdisplayen.
– Ett varningsmeddelande visas när
bromsfrikopplingssystemet är
aktiverat. (→Sid. 199, Sid. 418)
– Ett varningsmeddelande visas när
kör/start-kontrollen, eller den
intelligenta autobromsen (i
förekommande fall) är aktiva
(→Sid. 188, Sid. 297). Följ
anvisningarna på
informationsdisplayen.
• Om ett meddelande om
startknappens funktion visas: En
anvisning om hur startknappen ska
användas visas om en felaktig metod
för att starta hybridsystemet har
använts eller om startknappen
används på fel sätt. Följ anvisningarna
på informationsdisplayen för att
använda startknappen igen.
•
Om ett meddelande om ett växelbyte
visas: För att undvika att växellägen
väljs på fel sätt eller att bilen plötsligt
kommer i rörelse, kan växelläget ändras
automatiskt (→
sid. 210) eller växling
kan krävas. I så fall ska växelläget
ändras enligt anvisningarna på
informationsdisplayen.
•
Om ett meddelande eller en bild
indikerar att något är öppet/stängt,
eller om en förbrukningsprodukt
behöver fyllas på: Kontrollera delen
som indikeras på informationsdisplayen
eller med varningslampan och utför
sedan åtgärden, exempelvis stäng en
öppen dörr eller fyll på
förbrukningsvaran.
Om ”See Owner’s Manual” visas
• Om ”Braking Power Low Stop in a Safe
Place See Owner’s Manual” visas kan
en funktionsstörning ha uppstått.
Stanna omedelbart bilen på en säker
plats och kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Det kan vara farligt att fortsätta köra.
• Om ”Engine Oil Pressure Low” visas
kan en funktionsstörning ha uppstått.
Stanna omedelbart bilen på en säker
plats och kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Om följande meddelanden visas kan
en funktionsstörning ha uppstått.
Låt omedelbart en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
– ”Plug-in charging system
malfunction.” (Fel i
laddningssystemet)
– “Hybrid System Malfunction”
(Funktionsstörning i
hybridsystemet)
– “Check Engine” (Kontrollera
motorn)
– “Hybrid Battery Malfunction”
(Funktionsstörning i
hybridbatteriet)
– “Accelerator System Malfunction”
(Funktionsstörning i gaspedalen)
– “Smart Entry & Start System
Malfunction See Owner’s Manual”
(Fel i det elektroniska lås- och
startsystemet Se bilens
instruktionsbok)
• Om ”Exhaust Filter Full See Owner’s
Manual” (Avgasfilter fullt Se bilens
instruktionsbok) visas på
informationsdisplayen, följ
anvisningarna. (→Sid. 322)
8.2 Åtgärder i en nödsituation
415
8
Om problem uppstår

Om ”Shift System Not Active Apply
Parking Brake Securely While Parking
See Owner’s Manual” visas
Indikerar tillfällig driftstörning i
växellådans styrsystem. Låt omedelbart
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
Om meddelandet visas har
hybridsystemet eventuellt inte startats,
eller växelläget kan eventuellt inte
ändras på rätt sätt. (Åtgärd:→Sid. 418)
Om ”Shift System Malfunction Apply
Parking Brake Securely While Parking
See Owner’s Manual” visas
Indikerar funktionsstörning i
växelstyrningssystemet. Låt omedelbart
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
Om meddelandet visas har
hybridsystemet eventuellt inte startats,
eller växelläget kan eventuellt inte
ändras på rätt sätt. (Åtgärd:→Sid. 418)
Om “
Switch Malfunction Apply
Parking Brake Securely While Parking
See Owner’s Manual” visas
Knappen till P-läget fungerar eventuellt
inte. Låt omedelbart en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Parkera bilen på plant underlag och
ansätt parkeringsbromsen hårt.
Om ”Shift System Malfunction Shifting
Unavailable See Owner’s Manual” visas
Indikerar funktionsstörning i
växelstyrningssystemet. Låt omedelbart
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.Växelläget kan eventuellt inte ändras
från P till annat läge.
Om ”Shift System Malfunction Stop in
a Safe Place See Owner’s Manual” visas
Indikerar funktionsstörning i
växelstyrningssystemet. Låt omedelbart
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
Växelläget kan eventuellt inte ändras.
Stanna bilen på ett säkert ställe.
Om ”Shift System Malfunction See
Owner’s Manual” visas
Indikerar funktionsstörning i
växelstyrningssystemet. Låt omedelbart
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera systemet.
Systemet fungerar eventuellt inte på
rätt sätt.
Om ”Low 12-Volt Battery Apply
Parking Brake Securely While Parking
See Owner’s Manual” visas
Indikerar att 12-voltsbatteriet är
otillräckligt laddat. Ladda upp eller byt
ut 12-voltsbatteriet.
• Om meddelandet visas kan
hybridsystemet eventuellt inte
startas, eller växelläget kan eventuellt
inte ändras på rätt sätt. (Åtgärd:
→Sid. 418)
• När 12-voltsbatteriet har laddats upp
försvinner ibland inte meddelandet
förrän växelläget ändras från P.
Om ”Shifting Unavailable Low 12-Volt
Battery See Owner’s Manual” visas
Indikerar att växelläget inte kan ändras
eftersom strömstyrkan sjunker i
12-voltsbatteriet. Ladda upp eller byt ut
12-voltsbatteriet. (Åtgärd om
12-voltsbatteriet laddas ur:→Sid. 432)
8.2 Åtgärder i en nödsituation
416

Om ”Hybrid System Overheated.
Reduced Output Power." visas
Detta meddelande visas ibland vid
körning under svåra körförhållanden.
(Exempelvis vid körning uppför en brant
backe med backväxeln ilagd.)
Åtgärder:→Sid. 435
Om ”Maintenance Required for
Traction Battery Cooling Parts See
Owner’s Manual” visas
Filtret kan möjligen vara igensatt,
luftventilen kan vara blockerad eller ett
avbrott kan ha uppstått i kanalen.
• Om luftintag eller filter är smutsiga,
rengör den med metoderna som
beskrivs på sid. 359.
• Om luftintagsventilerna eller filtren
inte är smutsiga och
varningsmeddelandet visas ska du
låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
Om “Traction Battery Needs to be
Protected Refrain From the Use of
Position” visas
Det här meddelandet visas eventuellt
när växelläget är N.
Eftersom hybridbatteriet inte kan laddas
upp medan växelläget är N ska du ändra
till P när bilen har stannat.
Om “Traction Battery Needs to be
Protected Shift into
to Restart”
visas
Det här meddelandet visas när
hybridbatteriets laddning har blivit
extremt låg eftersom bilen har fått stå i
växelläge N under en viss tid.
För växelspaken till P och starta om
hybridsystemet när du ska använda
bilen.Om “Shifted into
Shift Again to
Start Vehicle” visas
Meddelandet visas när den automatiska
P-lägesväljaren är aktiv. (→Sid. 211)
Använd växelspaken igen för att starta
bilen efter att växelläget har ändrats
till P.
Om “Shift to
Before Exiting
Vehicle” visas
Meddelandet visas om förardörren
öppnas utan att startknappen trycks till
avstängt läge medan växelläget är annat
än P.
Ändra till växelläge P.
Om “Shift is in
Release Accelerator
Before Shifting” visas
Meddelandet visas när gaspedalen har
trampats ned och växelläget är N.
Släpp upp gaspedalen och växla till
växelläge D eller R.
Om “Depress Brake When Vehicle is
Stopped. Hybrid System may
Overheat.” visas
Meddelandet visas ibland om
gaspedalen trampas ned för att hålla
kvar bilen medan den har stannat på en
uppförsbacke, eller liknande.
Hybridsystemet kan överhettas.
Släpp upp gaspedalen och trampa ner
bromspedalen.
Om “Shifted to
Stop Vehicle to
Shift to” visas
Om knappen för P-läge trycks in under
körning ändras växelläget till N och ett
meddelande visas. (→Sid. 210)
Om ”Auto Power OFF to Conserve
Battery” visas
Startknappen har stängts av med den
automatiska avstängningsfunktionen.
Låt hybridsystemet vara igång i cirka
5 minuter för att ladda upp
12-voltsbatteriet nästa gång du startar
hybridsystemet.
8.2 Åtgärder i en nödsituation
417
8
Om problem uppstår
