2022 TOYOTA PRIUS PLUG-IN HYBRID lock

"Toyota Super Long Life Coolant" är en
blandning av 50 % kylvätska och 50 %
dejoniserat vatten. (Minimitemperatur:
-35 °C)
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning för
information om kylarvätska.
Om kylvätskenivån sjunker en kort tid
efter påfyllning
Gör en visuell kontroll av kylaren, slangar,
lock till motorns/drivenhetens
kylvätskebehållare, avtappningsplugg
och vattenpump. Om du inte hittar något
läckage ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning provtrycka kylarlocket och
kontrollera om det finns läckor i
kylsystemet.
VARNING!
När hybridsystemet är hett
Avlägsna inte locken till motorns/
drivenhetens kylvätskebehållare.
Kylsystemet kan vara trycksatt och det
kan spruta ut het kylarvätska om locket
tas bort, vilket kan orsaka svåra skador,
till exempel brännskador.
OBSERVERA
Fylla på kylarvätska
Kylarvätska är varken vanligt vatten eller
rent frostskydd. En korrekt blandning av
vatten och frostskydd måste användas
för att ge korrekt smörjning, rostskydd
och kylning. Läs på etiketten till
frostskydds- eller kylvätskeflaskan.
Om du skulle spilla kylarvätska
Tvätta av spilld kylarvätska med vatten
för att förhindra skador på delar eller
lackering.Kylare och kondensator
Kontrollera kylare, kondensor och
avlägsna eventuella främmande föremål.
Om någon av ovanstående delar är
mycket smutsig eller om du inte är säker
på dess skick ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
VARNING!
När hybridsystemet är hett
Rör inte vid kylaren eller kondensatorn.
De kan vara heta och orsaka svåra
skador, t.ex. brännskador.
Om de elektriska kylfläktarna är igång
Vidrör inte motorrummet. Om
startknappen är i tändningsläge kan de
elektriska kylfläktarna starta
automatiskt om luftkonditioneringen
är på och/eller kylarvätskan är het.
Kontrollera att startknappen är i
avstängt läge om du utför arbete i
närheten av de elektriska kylfläktarna
eller kylargrillen.
12-voltsbatteri
Kontrollera 12-voltsbatteriet enligt
följande.
12-voltsbatteri, exteriör
Kontrollera att 12-voltsbatteriets poler
inte är korroderade, att inga anslutningar
sitter löst eller är spruckna samt att
fästbygeln håller fast batteriet.
Stift
7.3 Arbeten du kan göra själv
371
7
Underhåll och skötsel

Kontroll av batterivätskan
Kontrollera att vätskenivån är mellan det
övre och undre strecket.
1Övre streck
2Nedre streck
Fyll på med destillerat vatten om
vätskenivån är vid eller under det nedre
strecket.
Fylla på destillerat vatten
1. Ta bort cellpluggen.
2. Fyll på destillerat vatten
Kontrollera vätskenivån genom att se
direkt i cellen om det övre strecket
inte är synligt.
3. Sätt tillbaka cellpluggen och tillslut
den ordentligt.
När du öppnar cellocket till den positiva
(+) batteripolen
Tryck ned den del som bilden visar från
båda sidor samtidigt som du lyfter upp
änden på locket.Före uppladdning
Under uppladdning producerar
12-voltsbatteriet vätgas som är
brandfarligt och explosivt. Observera
därför följande säkerhetsanvisningar före
uppladdningen.
• Om 12-voltsbatteriet laddas upp
medan det är installerat i bilen ska
jordkabeln kopplas bort.
• Se till att strömställaren på laddaren
är avstängd när laddningskablarna
ansluts till och kopplas bort från
12-voltsbatteriet.
När 12-voltsbatteriet har
laddats/återanslutits
• Det går eventuellt inte alltid att låsa
upp dörrarna med det elektroniska
lås- och startsystemet omedelbart
efter att 12-voltsbatteriet har
kopplats tillbaka. Lås upp/lås i så fall
dörrarna med fjärrkontrollen eller den
mekaniska nyckeln.
• Starta hybridsystemet med
startknappen i radioläge.
Hybridsystemet startar eventuellt inte
med startknappen i avstängt läge.
Hybridsystemet aktiveras dock
normalt från det andra försöket.
• Startknappens läge registreras av
bilen. Om 12-voltsbatteriet har
anslutits på nytt återgår bilen till
samma startknappsläge som den var i
innan 12-voltsbatteriet kopplades
bort. Se till att startknappen är i
avstängt läge innan 12-voltsbatteriet
7.3 Arbeten du kan göra själv
372

Ta fram domkraften
1. Dra i locket för att lossa flikarna, ta
bort locket.
2. Vrid delen
för att lossa
domkraften, ta långsamt fram
domkraften.
Var försiktig när du handskas med
domkraften, den kan vara het
beroende på rådande förhållanden.
(→Sid. 383)
Om delen
inte kan lossas kan du
vrida på den med
domkraftshandtaget.Byta hjul
1. Placera ut hjulblock.
Hjulets placeringPlacering av
hjulblock
FramVänster
sidaBakom höger bak-
hjul
Höger sidaBakom vänster
bakhjul
BakVänster
sidaFramför höger
framhjul
Höger sidaFramför vänster
framhjul
2. Lossa muttrarna något (ett varv).
7.3 Arbeten du kan göra själv
384

VARNING!(Fortsättning)
• Använd inte den fjärrstyrda
luftkonditioneringen
OBSERVERA
Använda luftkonditioneringssystemet
Kontrollera att det alltid finns ett filter
installerat. Att använda
luftkonditioneringen utan filter kan
skada systemet.
När handskfacket ska tas bort
Följ alltid angiven metod för att ta loss
handskfacket (→sid. 388). Om
handskfacket tas bort utan att den
angivna metoden följs kan gångjärnet
skadas.
Undvik skada på filterlocket
Var noga med att inte använda för
mycket kraft på hakarna när filterlocket
förs ut i pilens riktning för att lossa
fattningen. Hakarna kan skadas.
Vänsterstyrda modeller
Högerstyrda modeller
7.3.10 Byte av torkargummi
Använd följande metod vid byte av
torkargummi.
Borttagning och montering av
torkarblad till vindrutetorkare
1. Stöd torkarbladet med handen, tryck
på spärrknappen för att lossa spärren
och dra ut torkarbladet.
2. Rikta in torkarbladet mot
anslutningen på torkararmen och för
in det i samma riktning som det togs
bort.
Kontrollera att anslutningen har
spärrats när torkarbladet har
monterats.
7.3 Arbeten du kan göra själv
390

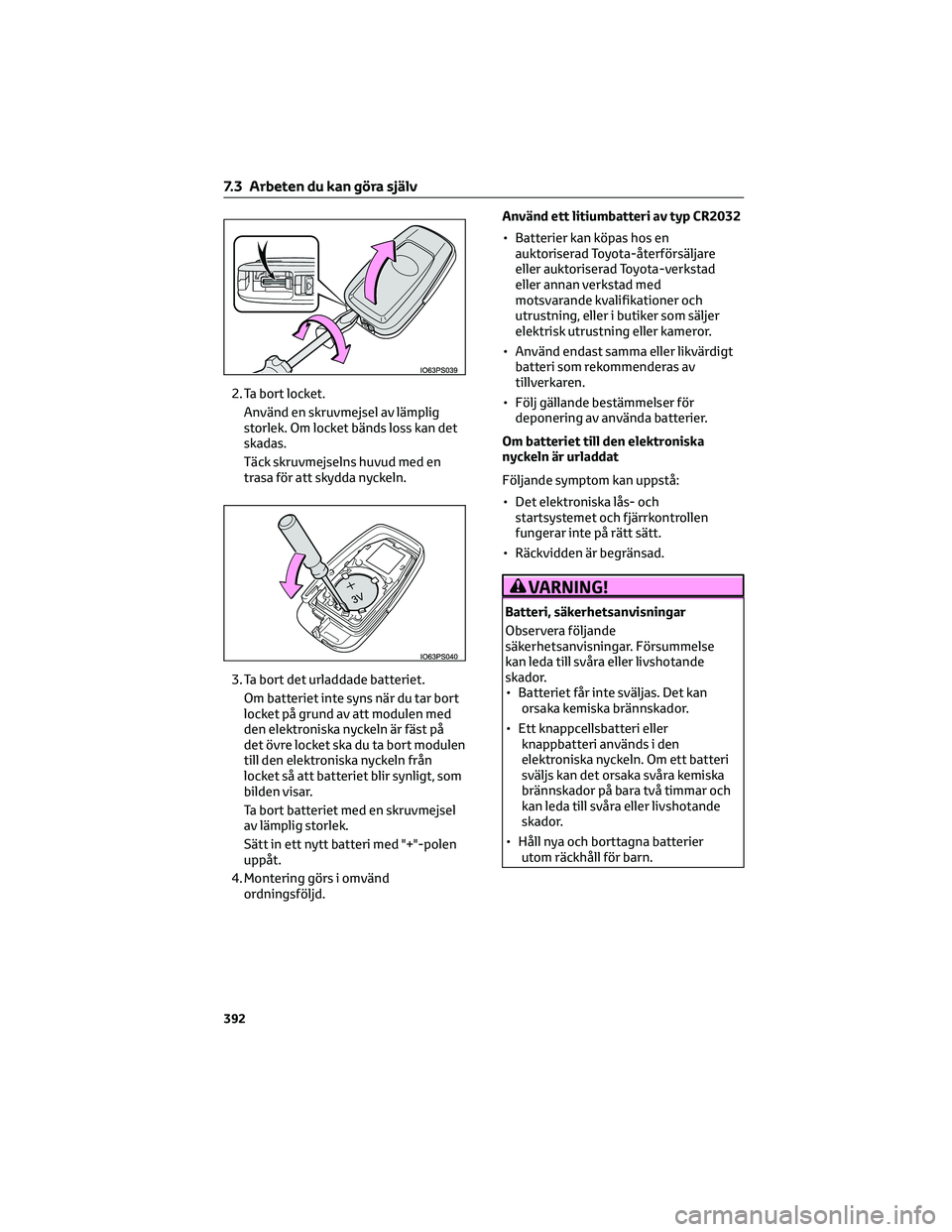

2. Ta bort locket.
Använd en skruvmejsel av lämplig
storlek. Om locket bänds loss kan det
skadas.
Täck skruvmejselns huvud med en
trasa för att skydda nyckeln.
3. Ta bort det urladdade batteriet.
Om batteriet inte syns när du tar bort
locket på grund av att modulen med
den elektroniska nyckeln är fäst på
det övre locket ska du ta bort modulen
till den elektroniska nyckeln från
locket så att batteriet blir synligt, som
bilden visar.
Ta bort batteriet med en skruvmejsel
av lämplig storlek.
Sätt in ett nytt batteri med "+"-polen
uppåt.
4. Montering görs i omvänd
ordningsföljd.Använd ett litiumbatteri av typ CR2032
• Batterier kan köpas hos en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-verkstad
eller annan verkstad med
motsvarande kvalifikationer och
utrustning, eller i butiker som säljer
elektrisk utrustning eller kameror.
• Använd endast samma eller likvärdigt
batteri som rekommenderas av
tillverkaren.
• Följ gällande bestämmelser för
deponering av använda batterier.
Om batteriet till den elektroniska
nyckeln är urladdat
Följande symptom kan uppstå:
• Det elektroniska lås- och
startsystemet och fjärrkontrollen
fungerar inte på rätt sätt.
• Räckvidden är begränsad.
VARNING!
Batteri, säkerhetsanvisningar
Observera följande
säkerhetsanvisningar. Försummelse
kan leda till svåra eller livshotande
skador.
• Batteriet får inte sväljas. Det kan
orsaka kemiska brännskador.
• Ett knappcellsbatteri eller
knappbatteri används i den
elektroniska nyckeln. Om ett batteri
sväljs kan det orsaka svåra kemiska
brännskador på bara två timmar och
kan leda till svåra eller livshotande
skador.
• Håll nya och borttagna batterier
utom räckhåll för barn.
7.3 Arbeten du kan göra själv
392

VARNING!(Fortsättning)
• Om locket inte kan stängas
ordentligt ska du upphöra att
använda den elektroniska nyckeln
och förvara den på en plats utom
räckhåll för barn. Kontakta sedan en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Om du av misstag sväljer ett batteri
eller stoppar in ett batteri i kroppen
ska du omedelbart uppsöka
läkarvård.
Förhindra batteriexplosion eller att
brännbar vätska eller gas läcker ut
• Byt batteriet mot ett nytt batteri av
samma typ. Om fel typ av batteri
används kan det explodera.
• Batterier får inte utsättas för extremt
lågt tryck på grund av hög altitud
eller extremt höga temperaturer.
• Du ska aldrig bränna, ha sönder eller
skära i ett batteri.
Certifiering av det elektroniska
lås- och startsystemet
VARNING
EXPLOSIONSRISK FÖRELIGGER OM
BATTERIET BYTS UT MOT ETT ANNAT
BATTERI AV FEL TYP.
FÖLJ GÄLLANDE BESTÄMMELSER
FÖR DEPONERING AV ANVÄNDA
BATTERIER
OBSERVERA
För normal funktion efter batteribyte
Observera följande
säkerhetsanvisningar för att undvika
olyckor:
• Arbeta alltid med torra händer.
Fukt kan orsaka rost i batteriet.
• Rör inte eller flytta inte andra delar i
fjärrkontrollen.
• Böj inte någon av batteriets poler.
7.3.12 Kontroll och byte av
säkringar
Om en elektrisk komponent inte
fungerar kan en säkring ha gått. Utför i
så fall en kontroll och byt säkring vid
behov.
1. Tryck startknappen till avstängt läge.
Kontrollera att anslutningsdonet inte
är inkopplat. Använd inte heller det
fjärrstyrda
luftkonditioneringssystemet under
processen.
2. Öppna locket till säkringsboxen.
Motorrum typ A, säkringsbox
Tryck in de två hakarna och lyft upp
locket.
Se till att de två hakarna fäster när du
stänger locket.
Motorrum typ B, säkringsbox
Tryck in de tre hakarna och lyft upp
locket.
Se till att de tre hakarna fäster när du
stänger locket.
7.3 Arbeten du kan göra själv
393
7
Underhåll och skötsel

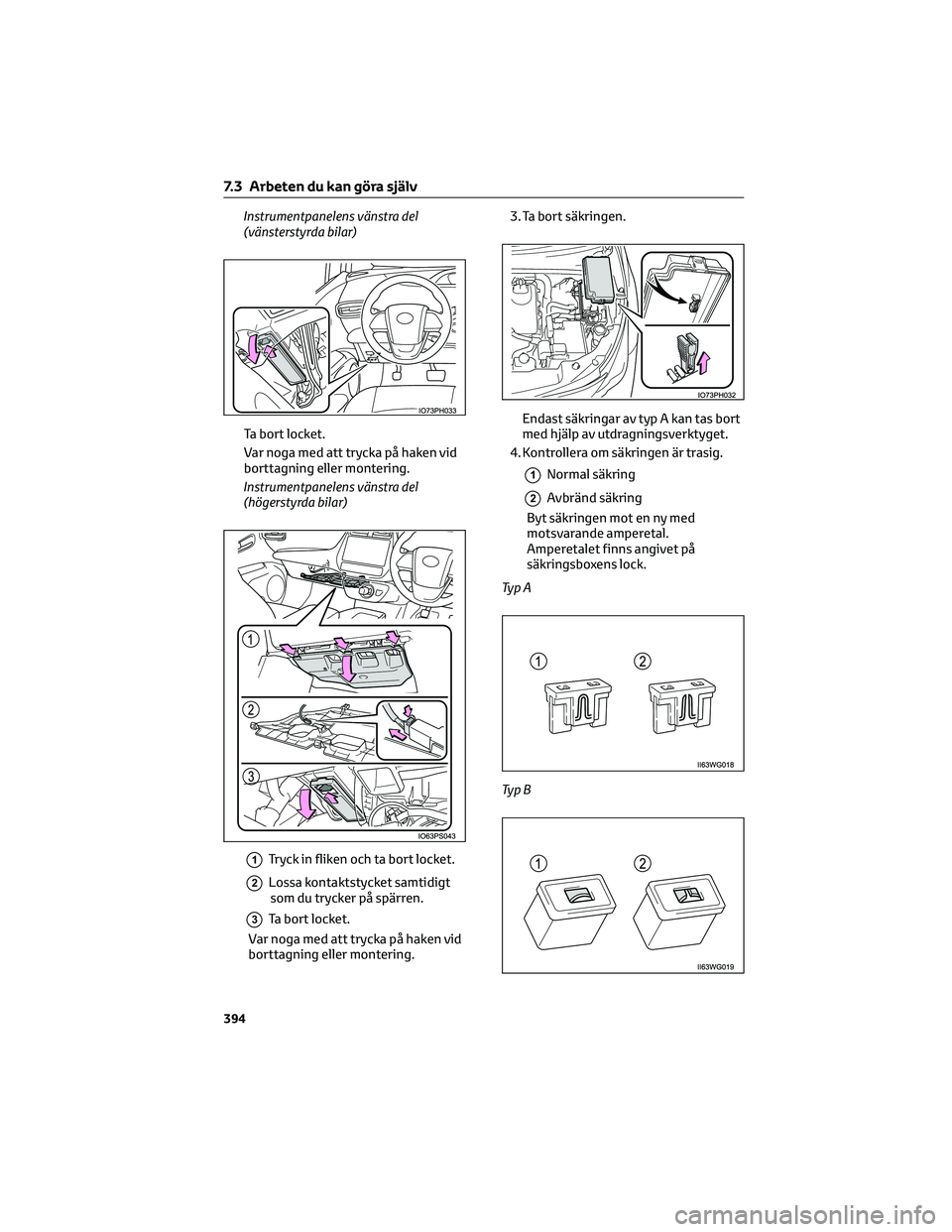

Instrumentpanelens vänstra del
(vänsterstyrda bilar)
Ta bort locket.
Var noga med att trycka på haken vid
borttagning eller montering.
Instrumentpanelens vänstra del
(högerstyrda bilar)
1Tryck in fliken och ta bort locket.
2Lossa kontaktstycket samtidigt
som du trycker på spärren.
3Ta bort locket.
Var noga med att trycka på haken vid
borttagning eller montering.3. Ta bort säkringen.
Endast säkringar av typ A kan tas bort
med hjälp av utdragningsverktyget.
4. Kontrollera om säkringen är trasig.
1Normal säkring
2Avbränd säkring
Byt säkringen mot en ny med
motsvarande amperetal.
Amperetalet finns angivet på
säkringsboxens lock.
Ty p A
Ty p B
7.3 Arbeten du kan göra själv
394

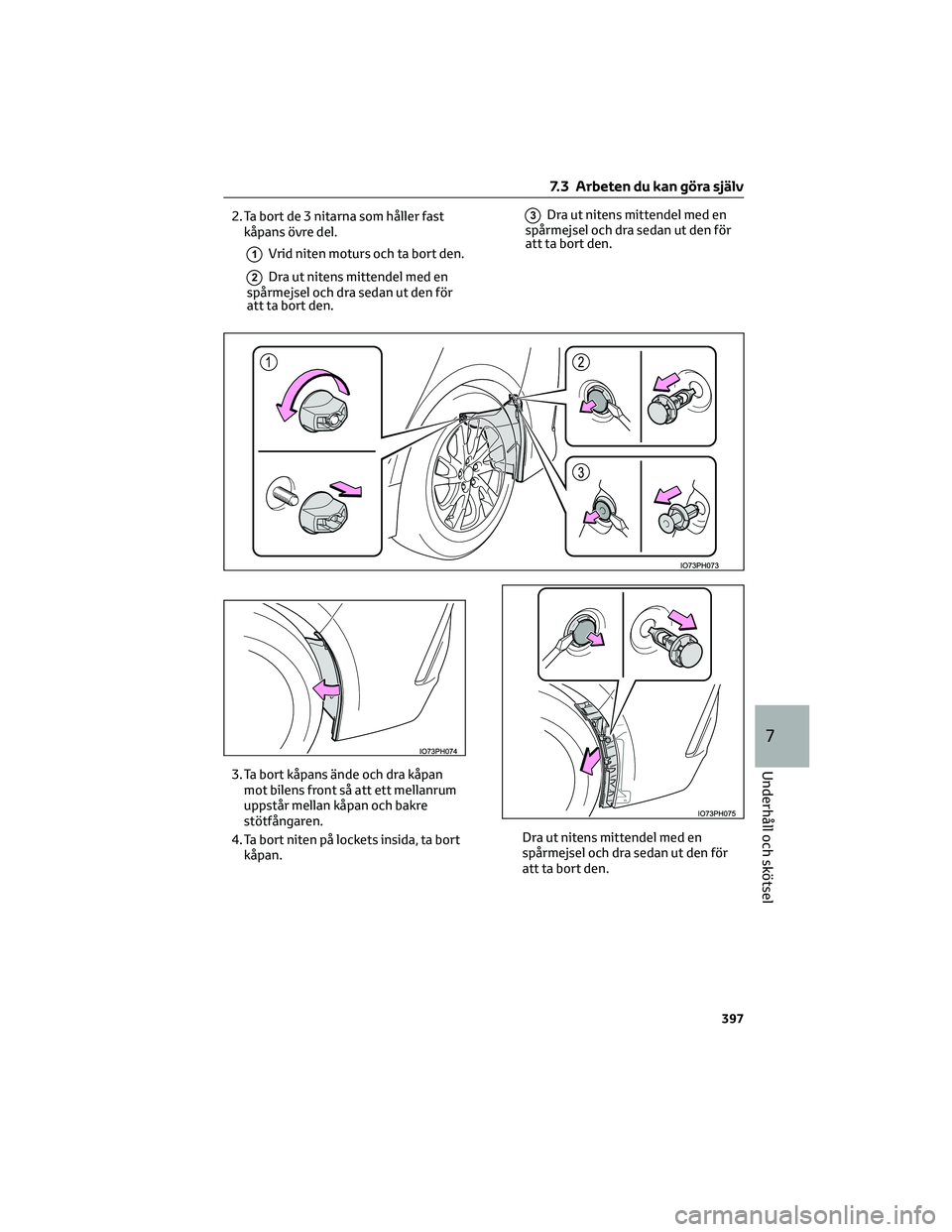

2. Ta bort de 3 nitarna som håller fast
kåpans övre del.
1Vrid niten moturs och ta bort den.
2Dra ut nitens mittendel med en
spårmejsel och dra sedan ut den för
att ta bort den.
3Dra ut nitens mittendel med en
spårmejsel och dra sedan ut den för
att ta bort den.
3. Ta bort kåpans ände och dra kåpan
mot bilens front så att ett mellanrum
uppstår mellan kåpan och bakre
stötfångaren.
4. Ta bort niten på lockets insida, ta bort
kåpan.Dra ut nitens mittendel med en
spårmejsel och dra sedan ut den för
att ta bort den.
7.3 Arbeten du kan göra själv
397
7
Underhåll och skötsel
