2022 TOYOTA PRIUS Manuale duso (in Italian)

5036-3. Manutenzione “fai da te”
PRIUS_OM_OM47F07L_(EL)
6
Manutenzione e cura
Pressione di
gonfiaggio
pneumatici
( P. 530)
• Manometro per la pressione degli pneumatici
• Sorgente di aria compressa
Liquido lavavetro
( P. 518)
• Acqua o liquido lavavetro contenente antigelo (per il
periodo invernale)
• Imbuto (usato solo per aggiungere acqua o liquido lavave-
tro)
AVVISO
Il vano motore contiene svariati meccanismi e liquidi che possono improvvisamente
spostarsi, diventare molto caldi o essere sotto tensione. Per evitare di subire lesioni
gravi, anche letali, osservare le seguenti precauzioni.
Q Durante gli interventi sul vano motore
O Assicurarsi che “Accessorio”, “Accens. ON” o il display dei chilometri (P. 1 1 6 ,
118) sul display principale e la spia “READY” siano spenti.
O Tenere la mani, gli indumenti e gli attrezzi lontani dalla ventola in movimento.
O Evitare di toccare il motore, l’unità di gestione elettrica, il radiatore, il collettore di
scarico, ecc. subito dopo la guida, perché potrebbero raggiungere temperature
molto elevate. Anche l’olio e altri liquidi possono essere molto caldi.
O Non lasciare materiali che possono incendiarsi facilmente, ad esempio carta e
stracci, nel vano motore.
O Non fumare, generare scintille e usare fiamme libere in prossimità del carburante. I
vapori del carburante sono infiammabili.
O Prestare particolare attenzione quando si lavora sulla batteria da 12 volt. Questa
contiene acido solforico che è velenoso e corrosivo.
O Prestare attenzione poiché il liquido freni può causare problemi alle mani e agli
occhi e danneggiare le superfici verniciate. In caso di contatto del liquido con mani
oppure occhi, lavare subito abbondantemente la parte interessata con acqua
pulita. Se i disturbi persistono, consultare un medico.
Q Durante gli interventi in prossimità delle ventole elettriche di raffreddamento o
della griglia
Assicurarsi che l’interruttore di alimentazione sia spento.
Con l’interruttore di alimentazione posizionato sulla modalità ON, le ventole elettri-
che di raffreddamento possono avviarsi automaticamente se l’aria condizionata è
attivata e/o la temperatura del refrigerante è elevata. ( P. 5 1 4 )
Q Occhiali protettivi
Indossare occhiali protettivi per evitare di essere colpiti agli occhi da materiale sca-
gliato in aria o in caduta, spruzzi di liquidi, ecc.
ElementiParti e attrezzi

5046-3. Manutenzione “fai da te”
PRIUS_OM_OM47F07L_(EL)
NOTA
QIn caso di rimozione del filtro dell’aria
L’eventuale guida con il filtro dell’aria rimosso può causare un’eccessiva usura del
motore dovuta alle particelle di sporco presenti nell’aria.
Q Se il livello del liquido freni è alto o basso
È normale che il livello del liquido freni si abbassi leggermente man mano che si usu-
rano le pastiglie freni o quando il livello del liquido nell’accumulatore è alto.
Se occorre riempire frequentemente il serbatoio, è possibile che ci sia un problema
grave.

5056-3. Manutenzione “fai da te”
PRIUS_OM_OM47F07L_(EL)
6
Manutenzione e cura
Cofano
Tirare la leva di sganciamento
cofano.
Il cofano si solleverà leggermente con
un piccolo scatto.
Tirare la leva del gancio ausiliario
verso sinistra e sollevare il cofano.
Per mantenere il cofano sollevato,
inserire l’apposita asta di supporto
nella fessura.
Per aprire il cofano, sbloccarlo dall’interno del veicolo.
1
2
3

5066-3. Manutenzione “fai da te”
PRIUS_OM_OM47F07L_(EL)
AVVISO
QControllo prima della partenza
Controllare che il cofano sia completamente chiuso e bloccato.
Se il cofano non è bloccato correttamente, potrebbe aprirsi mentre il veicolo è in
movimento e provocare un incidente, che può esporre al rischio di lesioni gravi,
anche letali.
Q Dopo aver inserito l’asta di supporto nella fessura
Assicurarsi che l’asta supporti saldamente il cofano evitando che ricada sulla testa o
altre parti del corpo.
Q Quando si chiude il cofano
NOTA
QQuando si chiude il cofano
Prima di richiudere il cofano, ripiegare l’asta di supporto e fissarla con il fermo. Se si
chiude il cofano senza ripiegare correttamente l’asta di supporto, si potrebbe defor-
mare il cofano.
Quando si chiude il cofano, fare attenzione a
non imprigionare le proprie dita o altro.

5076-3. Manutenzione “fai da te”
PRIUS_OM_OM47F07L_(EL)
6
Manutenzione e cura
Posizionamento del cric da officina
XLato anteriore
XLato posteriore
Modelli 2WD
Modelli AWD
Quando si utilizza un cric da officina, seguire le istruzioni contenute nel
manuale fornito in dotazione con il cric ed eseguire l’operazione con
cautela.
Quando si solleva il veicolo con un cric da officina, posizionare il cric
correttamente. Una posizione non corretta potrebbe danneggiare il vei-
colo o causare lesioni.
1
2

5086-3. Manutenzione “fai da te”
PRIUS_OM_OM47F07L_(EL)
Vano motore
Serbatoio refrigerante del motore
( P. 512)
Scatole fusibili ( P. 550)
Astina livello olio motore
( P. 509)
Tappo di rabbocco olio motore
( P. 510)
Batteria da 12 volt ( P. 515)
Serbatoio refrigerante unità di
gestione elettrica ( P. 512)
Radiatore ( P. 514)
Condensatore ( P. 514)
Ventole elettriche di
raffreddamento
Serbatoio liquido lavavetro
( P. 518)
1
2
3
4
5
6
7
8
9
10

5096-3. Manutenzione “fai da te”
PRIUS_OM_OM47F07L_(EL)
6
Manutenzione e cura
Portare il motore alla normale temperatura di esercizio e quindi spegnerlo.
Controllare il livello dell’olio con l’apposita astina di livello.
QControllo dell’olio motore
Parcheggiare il veicolo su una superficie piana. Dopo avere scaldato il
motore e spento il sistema ibrido, attendere almeno 5 minuti per con-
sentire il deflusso dell’olio alla base del motore.
Tenendo uno straccio sotto
l’estremità, estrarre l’astina di
livello.
Pulire l’astina di livello.
Reinserire l’astina di livello a fondo.
Tenendo uno straccio sotto l’estremità, estrarre l’astina di livello e con-
trollare il livello dell’olio.
Basso
Normale
Eccessivo
Pulire l’astina di livello e reinserirla completamente.
Olio motore
1
2
3
4
5
1
2
3
6

5106-3. Manutenzione “fai da te”
PRIUS_OM_OM47F07L_(EL)Q

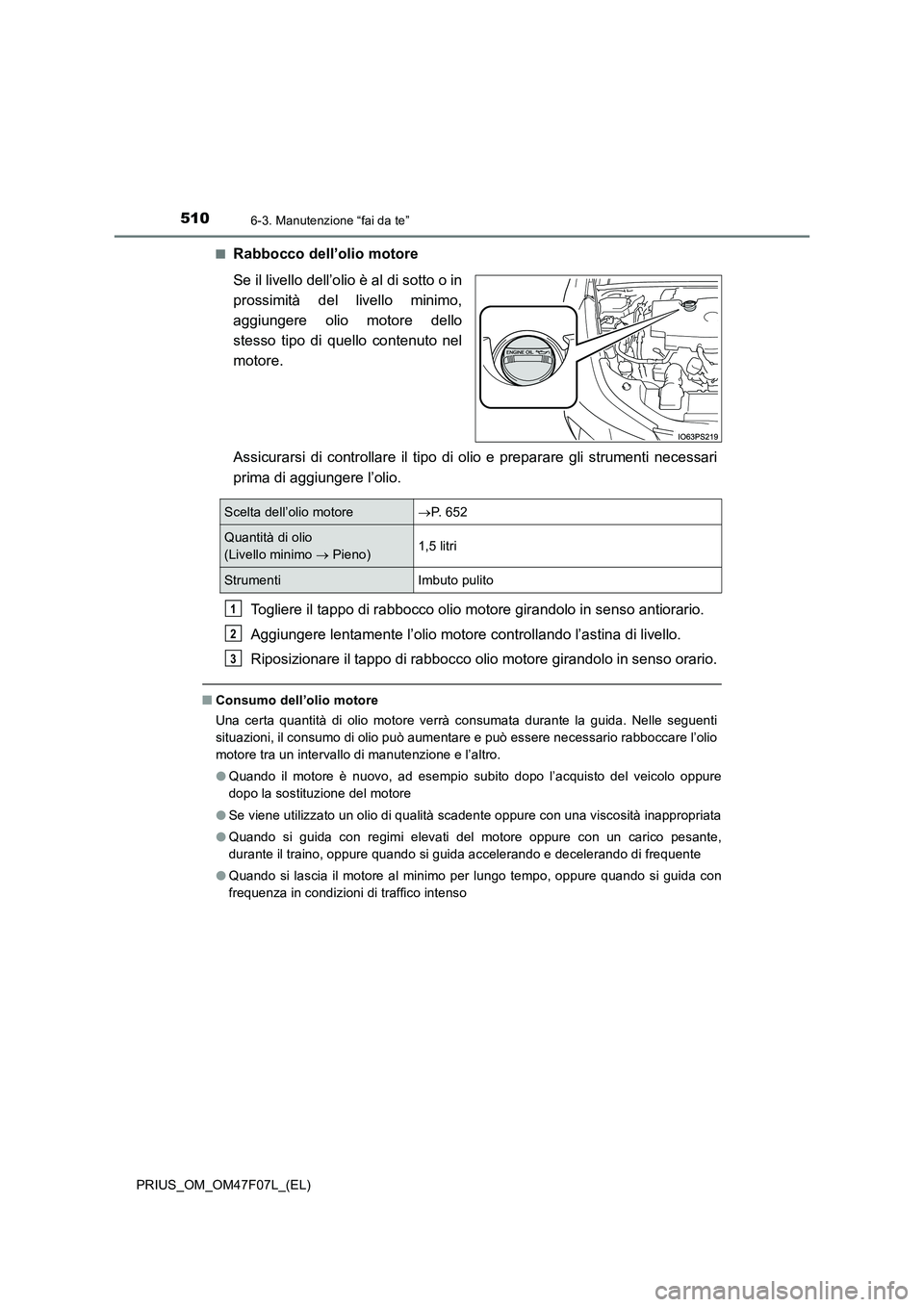

Rabbocco dell’olio motore
Se il livello dell’olio è al di sotto o in
prossimità del livello minimo,
aggiungere olio motore dello
stesso tipo di quello contenuto nel
motore.
Assicurarsi di controllare il tipo di olio e preparare gli strumenti necessari
prima di aggiungere l’olio.
Togliere il tappo di rabbocco olio motore girandolo in senso antiorario.
Aggiungere lentamente l’olio motore controllando l’astina di livello.
Riposizionare il tappo di rabbocco olio motore girandolo in senso orario.
QConsumo dell’olio motore
Una certa quantità di olio motore verrà consumata durante la guida. Nelle seguenti
situazioni, il consumo di olio può aumentare e può essere necessario rabboccare l’olio
motore tra un intervallo di manutenzione e l’altro.
OQuando il motore è nuovo, ad esempio subito dopo l’acquisto del veicolo oppure
dopo la sostituzione del motore
OSe viene utilizzato un olio di qualità scadente oppure con una viscosità inappropriata
OQuando si guida con regimi elevati del motore oppure con un carico pesante,
durante il traino, oppure quando si guida accelerando e decelerando di frequente
OQuando si lascia il motore al minimo per lungo tempo, oppure quando si guida con
frequenza in condizioni di traffico intenso
Scelta dell’olio motoreP. 6 5 2
Quantità di olio
(Livello minimo  Pieno)1,5 litri
StrumentiImbuto pulito
1
2
3
