CHjelpenivåindikator
Viser en måler som angir nivået frem
til bilens stopposisjon / posisjonen
hvor assistansen avsluttes.
DIkon for S-IPA-bryter
Vises når hjelpemodusen kan endres
og systemet kan slås av og på ved
hjelp av S-IPA-bryteren.
EToyota parkeringshjelp,
følerdisplay/dørposisjonsdisplay
(åpen/lukket)
→s. 241
FAutomatisk styring
Vises når systemet styrer rattet
automatisk.
GInstruksjonsdisplay
Følg instruksjonene i displayet og
utfør handlingene som angis her.
Illustrasjonen viser et eksempel der
displayet indikerer at bremsepedalen
må trykkes inn for å kontrollere bilens
hastighet og sikkerheten i
omgivelsene.
S-IPA-indikator inni måleren (→s. 75)
Denne indikatoren lyser når det enkle
intelligente parkeringshjelpesystemet
foretar automatisk håndtering av rattet.
Når kontrollen avsluttes, blinker
indikatoren en kort stund før den slås av.
Popup-display for Toyota
parkeringshjelp
Hvis PKSB-systemet
(parkeringsstøttebrems) oppdager en
hindring mens det enkle intelligente
parkeringshjelpesystemet er aktivert,
dukker displayet for Toyota
parkeringshjelp opp automatisk på
veiledningsskjermbildet (→s. 241),
uavhengig av om PKSB-systemet
(parkeringsstøttebrems) er på eller av.
(→s. 241)
Kansellere eller stoppe
parkeringshjelpen
Hjelpemodusen vil bli kansellert eller
stoppet i de følgende tilfellene.Assistanse kanselleres når
• systemets
temperaturbeskyttelsesfunksjon er
aktivert
• det er en feil i systemet
• systemet registrerer at
parkeringsomgivelsene ikke er egnet
for bruk av hjelpen
Når assistansen kanselleres, grip tak i
rattet, trykk inn bremsepedalen og stopp
bilen. Start forfra igjen, siden systemet
allerede er kansellert. Ved manuell
parkering, bruk rattet som normalt.
Assistanse stoppes når
• Rattet dreies
• Bilens hastighet overskrider 7 km/t
(4 mph) under hjelpekontrollen
• PKSB-systemet
(parkeringsstøttebrems) er aktivert
Når assistansen stoppes, kan den
reaktiveres ved å følge veiledningen på
skjermen.
Hvis bilens hastighet er i ferd med å
overskride fartsgrensen mens
assistansesystemet er aktivert
En varsellyd høres og en melding som
indikerer at hastigheten kan overskride
fartsgrensen, vises. Trykk inn
bremsepedalen umiddelbart for å
redusere hastigheten når meldingen
vises. Hvis bilen fortsetter å akselerere,
avbrytes assistansesystemet når bilens
hastighet overstiger en bestemt
hastighet. (→s. 280)
4.5 Bruke kjørestøttesystemene
266

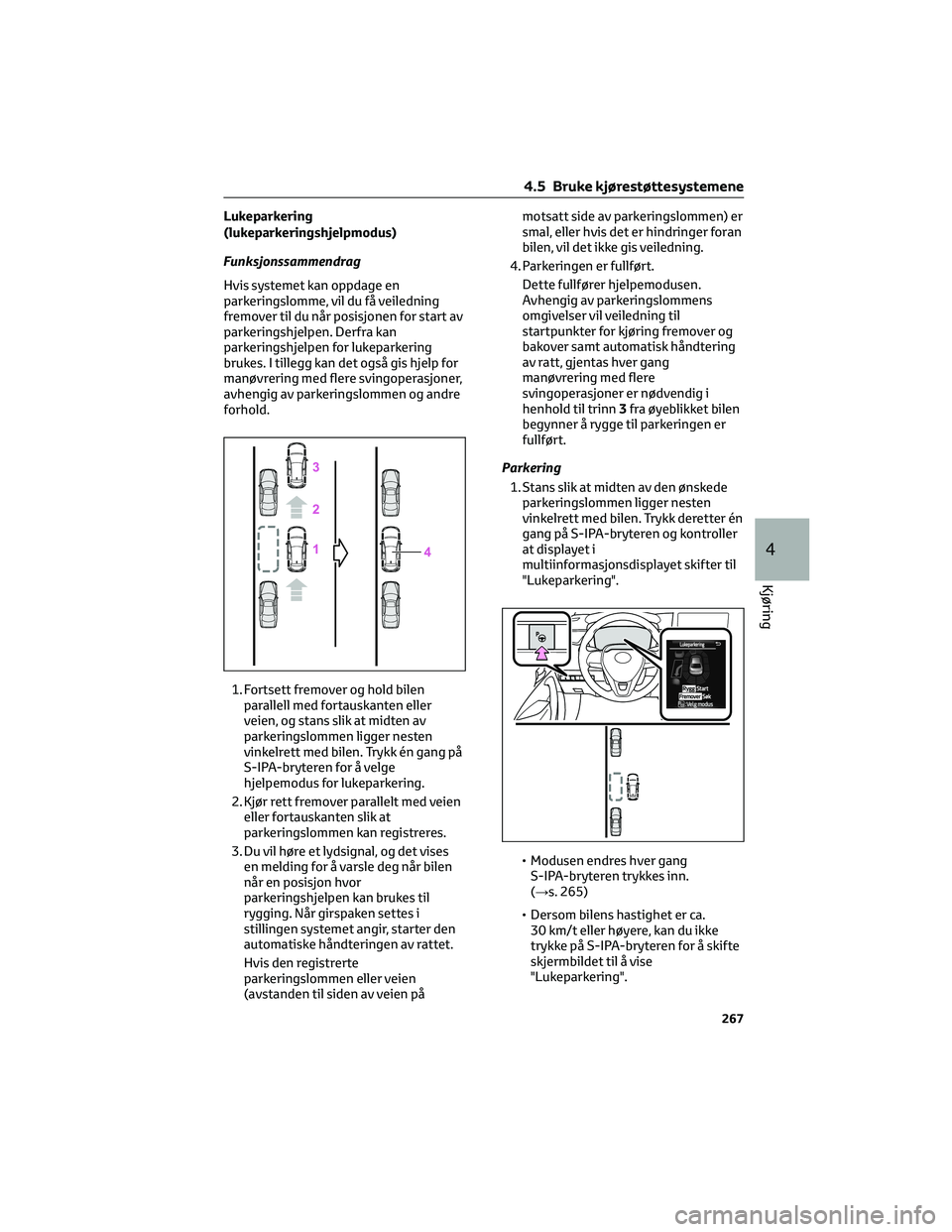

Lukeparkering
(lukeparkeringshjelpmodus)
Funksjonssammendrag
Hvis systemet kan oppdage en
parkeringslomme, vil du få veiledning
fremover til du når posisjonen for start av
parkeringshjelpen. Derfra kan
parkeringshjelpen for lukeparkering
brukes. I tillegg kan det også gis hjelp for
manøvrering med flere svingoperasjoner,
avhengig av parkeringslommen og andre
forhold.
1. Fortsett fremover og hold bilen
parallell med fortauskanten eller
veien, og stans slik at midten av
parkeringslommen ligger nesten
vinkelrett med bilen. Trykk én gang på
S-IPA-bryteren for å velge
hjelpemodus for lukeparkering.
2. Kjør rett fremover parallelt med veien
eller fortauskanten slik at
parkeringslommen kan registreres.
3. Du vil høre et lydsignal, og det vises
en melding for å varsle deg når bilen
når en posisjon hvor
parkeringshjelpen kan brukes til
rygging. Når girspaken settes i
stillingen systemet angir, starter den
automatiske håndteringen av rattet.
Hvis den registrerte
parkeringslommen eller veien
(avstanden til siden av veien påmotsatt side av parkeringslommen) er
smal, eller hvis det er hindringer foran
bilen, vil det ikke gis veiledning.
4. Parkeringen er fullført.
Dette fullfører hjelpemodusen.
Avhengig av parkeringslommens
omgivelser vil veiledning til
startpunkter for kjøring fremover og
bakover samt automatisk håndtering
av ratt, gjentas hver gang
manøvrering med flere
svingoperasjoner er nødvendig i
henhold til trinn3fra øyeblikket bilen
begynner å rygge til parkeringen er
fullført.
Parkering
1. Stans slik at midten av den ønskede
parkeringslommen ligger nesten
vinkelrett med bilen. Trykk deretter én
gang på S-IPA-bryteren og kontroller
at displayet i
multiinformasjonsdisplayet skifter til
"Lukeparkering".
• Modusen endres hver gang
S-IPA-bryteren trykkes inn.
(→s. 265)
• Dersom bilens hastighet er ca.
30 km/t eller høyere, kan du ikke
trykke på S-IPA-bryteren for å skifte
skjermbildet til å vise
"Lukeparkering".
4.5 Bruke kjørestøttesystemene
267
4
Kjøring

2. Kjør rett fremover parallelt med veien
(eller fortauskanten) og oppretthold
en avstand på ca.1mfraeventuelle
parkerte biler.
A1m
• Fortsett langsomt.
• Systemet vil begynne å lete etter en
parkeringslomme.
• Mens det søkes etter en
parkeringslomme, kan du bruke
blinklyshendelen (→s. 162) til å
velge om du vil parkere på venstre
eller høyre side av veien.
• For å stoppe funksjonen, trykker du
én gang på S-IPA-bryteren for å slå
av funksjonen.
• Når systemet registrerer en
parkeringslomme, endres
skjermbildet.3. Når du hører en pipelyd og
stoppindikatoren (→s. 265) vises i
displayet, må du stoppe bilen.
4. Når giret settes i R-stilling, høres en
høy pipelyd og parkeringshjelpen
starter.
• Når den automatiske håndteringen
av rattet starter, vises displayet for
automatisk håndtering av ratt og
hjelpenivåindikatoren (→s. 265) i
visningsområdet.
• Trykk på S-IPA-bryteren for å stoppe
parkeringshjelpen.
5. Innta en vanlig ryggestilling, la
hendene hvile lett på rattet uten å
bruke makt, forsikre deg om at
området bak og rundt bilen er trygt,
forsikre deg om at det ikke finnes
hindringer i parkeringslommen, og
rygg langsomt mens du justerer
hastigheten ved å tråkke på
bremsepedalen.
• Når bilen rygger i for høy hastighet,
høres en skarp pipelyd, og
parkeringshjelpen stoppes.
(→s. 266)
• Hvis bilen ikke kan komme rett inn i
parkeringslommen på første forsøk
og det er nødvendig å manøvrere
med flere svingoperasjoner, fortsett
4.5 Bruke kjørestøttesystemene
268

til trinn6. Hvis det ikke er nødvendig
å manøvrere med flere
svingoperasjoner, fortsetter du til
trinn12.
6. Når du hører en pipelyd og
stoppindikatoren (→s. 265) vises i
displayet, må du stoppe bilen.
7. Endre girstillingen til D-, S- (biler med
girskiftbrytere) eller B-stilling (biler
uten girskiftbrytere).
8. Innta en vanlig kjørestilling, la
hendene hvile lett på rattet uten å
bruke makt, forsikre deg om at
området foran og rundt bilen er trygt,
og fortsett langsomt fremover mens
du justerer hastigheten ved å tråkke
på bremsepedalen.
9. Når du hører en pipelyd og
stoppindikatoren (→s. 265) vises i
displayet, må du stoppe bilen.
10. Sett giret i R-stilling.
11. Innta en vanlig ryggestilling, la
hendene hvile lett på rattet uten å
bruke makt, forsikre deg om at
området bak og rundt bilen er trygt,
og rygg langsomt mens du justerer
hastigheten ved å tråkke på
bremsepedalen.
Avhengig av parkeringslommens
omgivelser kan det være nødvendig å
gjenta trinn6til11.12. Når bilen nesten er helt inne i
parkeringslommen, høres et høyt pip,
og stoppindikatoren vises i displayet.
Stopp bilen.
Parkeringshjelpen for lukeparkering
er fullført.
• Etter å ha stanset, kan du fritt
manøvrere bilen slik at den får en
bedre plassering i
parkeringslommen.
• Husk å kontrollere området foran og
bak bilen direkte og ved hjelp av
speilene mens du rygger.
Driftsbetingelser for
lukeparkeringsmodus
• For at parkeringshjelpen for
lukeparkering skal fungere ordentlig,
må du kjøre langsomt (i en hastighet
hvor bilen raskt kan stanses) parallelt
med veien (eller veiskulderen) mens
du opprettholder en avstand på ca.
1 m til andre parkerte biler.
• Funksjonen kan ikke brukes når bilens
hastighet er ca. 30 km/t eller mer.
• Sidefølerne foran og bak brukes til å
oppdage parkerte biler og bestemme
hvilken parkeringslomme som skal
brukes. Derfor gis det ikke veiledning
når slik registrering ikke er mulig.
• Hvis det ikke finnes noen parkerte
biler, kan ikke systemet bestemme
hvilken parkeringslomme som skal
brukes. Derfor kan ikke
parkeringshjelpen for lukeparkering
brukes.
• Hvis systemet ikke kan registrere
området rundt parkeringslommen, er
det ikke sikkert parkeringshjelpen for
lukeparkering kan brukes.
• Veiledningen fortsetter til bilen
kommer opp i eller overskrider en
hastighet på ca. 30 km/t eller til
funksjonen slås av ved hjelp av
S-IPA-bryteren.
4.5 Bruke kjørestøttesystemene
269
4
Kjøring

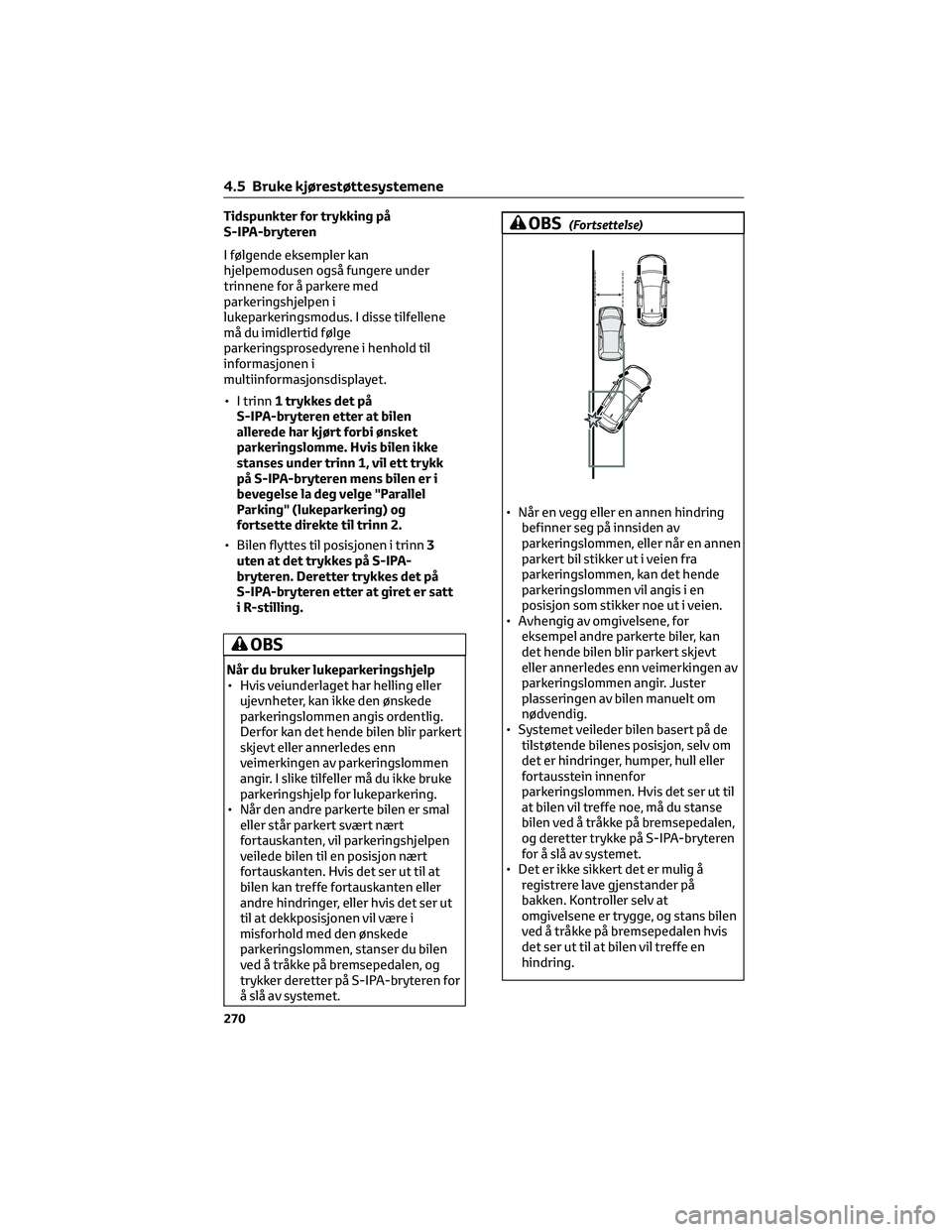

Tidspunkter for trykking på
S-IPA-bryteren
I følgende eksempler kan
hjelpemodusen også fungere under
trinnene for å parkere med
parkeringshjelpen i
lukeparkeringsmodus. I disse tilfellene
må du imidlertid følge
parkeringsprosedyrene i henhold til
informasjonen i
multiinformasjonsdisplayet.
• I trinn1 trykkes det på
S-IPA-bryteren etter at bilen
allerede har kjørt forbi ønsket
parkeringslomme. Hvis bilen ikke
stanses under trinn 1, vil ett trykk
på S-IPA-bryteren mens bilen er i
bevegelse la deg velge "Parallel
Parking" (lukeparkering) og
fortsette direkte til trinn 2.
• Bilen flyttes til posisjonen i trinn3
uten at det trykkes på S-IPA-
bryteren. Deretter trykkes det på
S-IPA-bryteren etter at giret er satt
i R-stilling.
OBS
Når du bruker lukeparkeringshjelp
• Hvis veiunderlaget har helling eller
ujevnheter, kan ikke den ønskede
parkeringslommen angis ordentlig.
Derfor kan det hende bilen blir parkert
skjevt eller annerledes enn
veimerkingen av parkeringslommen
angir. I slike tilfeller må du ikke bruke
parkeringshjelp for lukeparkering.
• Når den andre parkerte bilen er smal
eller står parkert svært nært
fortauskanten, vil parkeringshjelpen
veilede bilen til en posisjon nært
fortauskanten. Hvis det ser ut til at
bilen kan treffe fortauskanten eller
andre hindringer, eller hvis det ser ut
til at dekkposisjonen vil være i
misforhold med den ønskede
parkeringslommen, stanser du bilen
ved å tråkke på bremsepedalen, og
trykker deretter på S-IPA-bryteren for
å slå av systemet.
OBS(Fortsettelse)
• Når en vegg eller en annen hindring
befinner seg på innsiden av
parkeringslommen, eller når en annen
parkert bil stikker ut i veien fra
parkeringslommen, kan det hende
parkeringslommen vil angis i en
posisjon som stikker noe ut i veien.
• Avhengig av omgivelsene, for
eksempel andre parkerte biler, kan
det hende bilen blir parkert skjevt
eller annerledes enn veimerkingen av
parkeringslommen angir. Juster
plasseringen av bilen manuelt om
nødvendig.
• Systemet veileder bilen basert på de
tilstøtende bilenes posisjon, selv om
det er hindringer, humper, hull eller
fortausstein innenfor
parkeringslommen. Hvis det ser ut til
at bilen vil treffe noe, må du stanse
bilen ved å tråkke på bremsepedalen,
og deretter trykke på S-IPA-bryteren
for å slå av systemet.
• Det er ikke sikkert det er mulig å
registrere lave gjenstander på
bakken. Kontroller selv at
omgivelsene er trygge, og stans bilen
ved å tråkke på bremsepedalen hvis
det ser ut til at bilen vil treffe en
hindring.
4.5 Bruke kjørestøttesystemene
270

Kjøre ut av en lukeparkeringsposisjon
(parkeringshjelp for å kjøre ut av
lukeparkering)
Funksjonssammendrag
Når du skal kjøre ut av en
lukeparkeringsposisjon, velger du ønsket
kjøreretning, så vil parkeringshjelpen
håndtere rattet for å manøvrere bilen til
en posisjon hvor du kan kjøre bort.
1. Når girspaken står i P-stilling, trykker
du på S-IPA-bryteren, velger
parkeringshjelp for å kjøre ut av
lukeparkering, og bruker
blinklyshendelen for å velge ønsket
kjøreretning.
2. Automatisk håndtering av rattet
starter når girspaken settes i den
stillingen som angis av systemet.
3. En lyd høres og et display vises for å
varsle deg når bilen når en posisjon
der du kan begynne å kjøre.
Avhengig av parkeringslommens
omgivelser vil veiledning til
startpunkter for kjøring fremover og
bakover samt automatisk håndtering
av ratt, gjentas hver gang
manøvrering med flere
svingoperasjoner er nødvendig i
henhold til trinn2fra øyeblikket
automatisk håndtering av ratt
begynner til bilen når en posisjon der
den kan kjøre.Kjøre ut av lukeparkering ved hjelp av
parkeringshjelpen
1. Når giret står i P-stilling, trykker du på
S-IPA-bryteren og kontroller at
displayet i multiinformasjonsdisplayet
skifter til "Exit Parallel Parking" (Kjøre
ut av lukeparkering).
2. Bruk blinklyshendelen (→s. 162) til å
velge om du vil kjøre ut mot venstre
eller høyre.
Hvis det finnes hindringer i retningen
du har valgt, bestemmer systemet at
det ikke er mulig å kjøre ut, og
parkeringshjelpen stoppes.
3. Når giret settes i R-stilling (eller D) i
henhold til rådet på skjermen
(→s. 265), høres et høyt pip, og
parkeringshjelpen starter.
Trinn4og videre er for situasjoner
hvor råddisplayet viser "Shift to [R]"
(gir til [R]) etter at blinklyshendelen er
brukt til å velge kjøreretning.
• Når den automatiske håndteringen
av rattet starter, vises displayet for
automatisk håndtering av ratt og
hjelpenivåindikatoren (→s. 265) i
visningsområdet.
• Trykk på S-IPA-bryteren for å stoppe
parkeringshjelpen.
4.5 Bruke kjørestøttesystemene
271
4
Kjøring

4. Innta en vanlig ryggestilling, la
hendene hvile lett på rattet uten å
bruke makt, forsikre deg om at
området bak og rundt bilen er trygt,
og rygg langsomt mens du justerer
hastigheten ved å tråkke på
bremsepedalen.
• Når bilen rygger i for høy hastighet,
høres en skarp pipelyd, og
parkeringshjelpen stoppes.
(→s. 266).
5. Når du hører en pipelyd og
stoppindikatoren (→s. 265) vises i
displayet, må du stoppe bilen.
6. Endre girstillingen til D-, S- (biler med
girskiftbrytere) eller B-stilling (biler
uten girskiftbrytere).
7. Innta en vanlig kjørestilling, la
hendene hvile lett på rattet uten å
bruke makt, forsikre deg om at
området foran og rundt bilen er trygt,
og fortsett langsomt fremover mens
du justerer hastigheten ved å tråkke
på bremsepedalen.
• Når du ikke kan kjøre ut på første
forsøk og det er nødvendig med
manøvrering med flere
svingoperasjoner, gå til trinn8.
• Hvis det ikke er nødvendig å
manøvrere med flere
svingoperasjoner, fortsetter du til
trinn14.8. Når du hører en pipelyd og
stoppindikatoren (→s. 265) vises i
displayet, må du stoppe bilen.
9. Sett giret i R-stilling.
10. Innta en vanlig ryggestilling, la
hendene hvile lett på rattet uten å
bruke makt, forsikre deg om at
området bak og rundt bilen er trygt,
og rygg langsomt mens du justerer
hastigheten ved å tråkke på
bremsepedalen.
Avhengig av parkeringslommens
omgivelser kan det være nødvendig å
gjenta trinn5til10.
11. Når du hører en pipelyd og
stoppindikatoren (→s. 265) vises i
displayet, må du stoppe bilen.
4.5 Bruke kjørestøttesystemene
272

Parkering
1. Stans slik at midten av den ønskede
parkeringslommen ligger nesten
vinkelrett med bilen. Trykk deretter to
ganger på S-IPA-bryteren og
kontroller at displayet i
multiinformasjonsdisplayet skifter til
"Reverse-in Parking"
(ryggeparkering).
A1m
• Kontroller visuelt området i
retningen til pilen som indikerer
retningen for den automatiske
håndteringen av rattet og ønsket
parkeringslomme i displayet.
• Modusen endres hver gang
S-IPA-bryteren trykkes inn.
(→s. 265)
• Når giret ikke står i D-, S- (biler med
girskiftbrytere) eller B-stilling (biler
uten girskiftbrytere), eller når bilens
hastighet er registrert, kan du ikke
trykke på S-IPA-bryteren for å få
skjermbildet til å skifte til
"Reverse-in parking"
(ryggeparkering).
• Blinklyshendelen (→s. 162) kan
brukes for å velge om du vil parkere
mot venstre eller høyre.• Systemet kan ikke brukes når
parkeringslommen er smal eller det
ikke er nok plass til at
parkeringshjelpen kan brukes. Se
informasjonen i
multiinformasjonsdisplayet for å
finne en annen parkeringslomme.
2. Innta en vanlig kjørestilling, la
hendene hvile lett på rattet uten å
bruke makt, forsikre deg om at
området foran og rundt bilen er trygt,
og fortsett langsomt fremover mens
du justerer hastigheten ved å tråkke
på bremsepedalen. Når dette er gjort,
høres et høyt pip, og en indikator på
måleren lyser samtidig. Etter dette
starter parkeringshjelpen.
• Når den automatiske håndteringen
av rattet starter, vises displayet for
automatisk håndtering av ratt og
hjelpenivåindikatoren (→s. 265) i
visningsområdet.
• Trykk på S-IPA-bryteren for å stoppe
parkeringshjelpen.
• Når bilen holder for høy hastighet,
høres en skarp pipelyd, og
parkeringshjelpen stoppes.
(→s. 266)
• Hvis lommen viser seg å være for
smal etter at parkeringshjelpen har
startet, høres en skarp pipelyd, og
parkeringshjelpen stoppes.
4.5 Bruke kjørestøttesystemene
275
4
Kjøring
