8-2. Mesures à prendre en cas d’urgence
En cas de problème
8-2.Mesures à prendre en cas d’urgence
Dans les situations suivantes, le remor-
quage de votre véhicule par un autre
avec des câbles ou des chaînes n’est
pas possible, car les roues avant sont
bloquées par le verrouillage au station-
nement. Prenez contact avec un
concessionnaire Toyota, un réparateur
agréé Toyota, ou n’importe quel répara-
teur fiable ou une société de dépan-
nage professionnelle.
 Il y a un mauvais fonctionnement
dans le système de gestion de la
sélection. ( P.250, 538)
 Il y a un mauvais fonctionnement
dans le système antidémarrage.
( P.77)
 Il y a un mauvais fonctionnement
dans le système d’accès et de
démarrage “mains libres”. ( P.553)
 La batterie 12 V est déchargée.
( P.555)
Les phénomènes suivants peuvent être
le signe d’un problème de transmission.
Prenez contact avec un concession-
naire Toyota, un réparateur agréé
Toyota, ou n’importe quel réparateur
fiable ou une société de dépannage
professionnelle avant de remorquer.
 Le message d’alerte lié au système
VE est affiché à écran multifonction-
nel et le véhicule ne peut plus rouler.
 Le véhicule fait un bruit anormal.
Par l’avant (modèles 2RM)
Desserrez le frein de stationnement.
Désactivez le mode automatique.
( P.260)
Si votre véhicule a besoin
d’être remorqué
Si votre véhicule doit être remor-
qué, nous vous recommandons
de confier l’opération à un
concessionnaire Toyota, un répa-
rateur agréé Toyota, ou n’importe
quel réparateur fiable, ou une
société de dépannage profession-
nelle utilisant de préférence une
dépanneuse à paniers ou à pla-
teau.
Pour toutes les opérations de
remorquage, utilisez des chaînes
de sécurité et respectez la régle-
mentation locale et des états/pro-
vinces en vigueur.
Situations dans lesquelles le
remorquage par un autre véhi-
cule n’est pas possible
Situations dans lesquelles il
est nécessaire de prendre
contact avec un concession-
naire avant de remorquer
Remorquage avec une dépan-
neuse à panier

522
Owners Manual_Europe_M9A335_fr
8-2. Mesures à prendre en cas d’urgence
Par l’avant (modèles 4RM)
Placez un chariot de remorquage sous
les roues arrière.
Par l’arrière
Placez un chariot de remorquage sous
les roues avant.
AVERTISSEMENT
Respectez les précautions suivantes. À défaut, des blessures graves, voire mor-telles, pourraient s’ensuivre.
■Lorsque vous remorquez le véhicule
Modèles 2RM
Veillez à transporter le véhicule avec les
roues avant ou les quat re roues décollées
du sol. Si le véhicule est remorqué avec
les roues avant en contact avec le sol, la
transmission et tous les organes associés
risquent de subir des dommages. Le
moteur, qui génère de l’électricité en tour-
nant, pourrait entraîner un risque d’incen-
die en fonction de la panne ou du
dysfonctionnement du véhicule.

523
8
Owners Manual_Europe_M9A335_fr
8-2. Mesures à prendre en cas d’urgence
En cas de problème
Lorsque vous transportez le véhicule
sur une dépannage à plateau, bloquez
les roues avec des sangles d’arrimage.
Consultez le manuel du propriétaire de
la dépanneuse à plateau pour la
méthode à appliquer pour arrimer les
roues.
Afin d’éviter tout mouvement du véhi-
cule pendant le transport, serrez le frein
de stationnement et mettez le contac-
teur de démarrage sur arrêt.
En cas d’indisponibilité d’une dépan-
neuse pour porter secours, vous pou-
vez remorquer provisoirement votre
véhicule à l’aide de chaînes ou de
câbles attachés à ses anneaux de
remorquage. Ne le faites que si la route
est de bonne qualité, sur une courte
AVERTISSEMENT
Modèles 4RM
Veillez à transporter le véhicule avec les
quatre roues levées du sol. Si le véhicule
est remorqué avec les roues en contact
avec le sol, la transmission ou les organes
associés risquent de subir des dommages,
le véhicule risque de se décrocher de la
dépanneuse, ou l’électricité générée par le
moteur électrique en rotation risque de
causer un incendie, selon la nature des
dommages ou du défaut de fonctionne-
ment.
NOTE
■Pour éviter tout dommage au véhi-
cule en cas de remorquage avec une dépanneuse à paniers
●Véhicules à conduite à droite: Ne pas remorquer le véhicule par l’arrière avec
le contacteur de démarrage sur ARRÊT. Le mécanisme de l’antivol de direction n’est pas suffisamment robuste pour
maintenir les roues avant en ligne droite.
●Une fois les roues levées, vérifiez à l’opposé du véhicule que la garde au sol
est suffisante pour le remorquage. Sans garde au sol suffisante, le véhicule risque d’être endommagé pendant le
remorquage.
■Remorquage avec une dépanneuse à palan
Ne pas remorquer avec une dépanneuse à
palan, pour éviter tout dommage à la car- rosserie.
Utilisation d’une dépanneuse à
plateau
Remorquage de secours

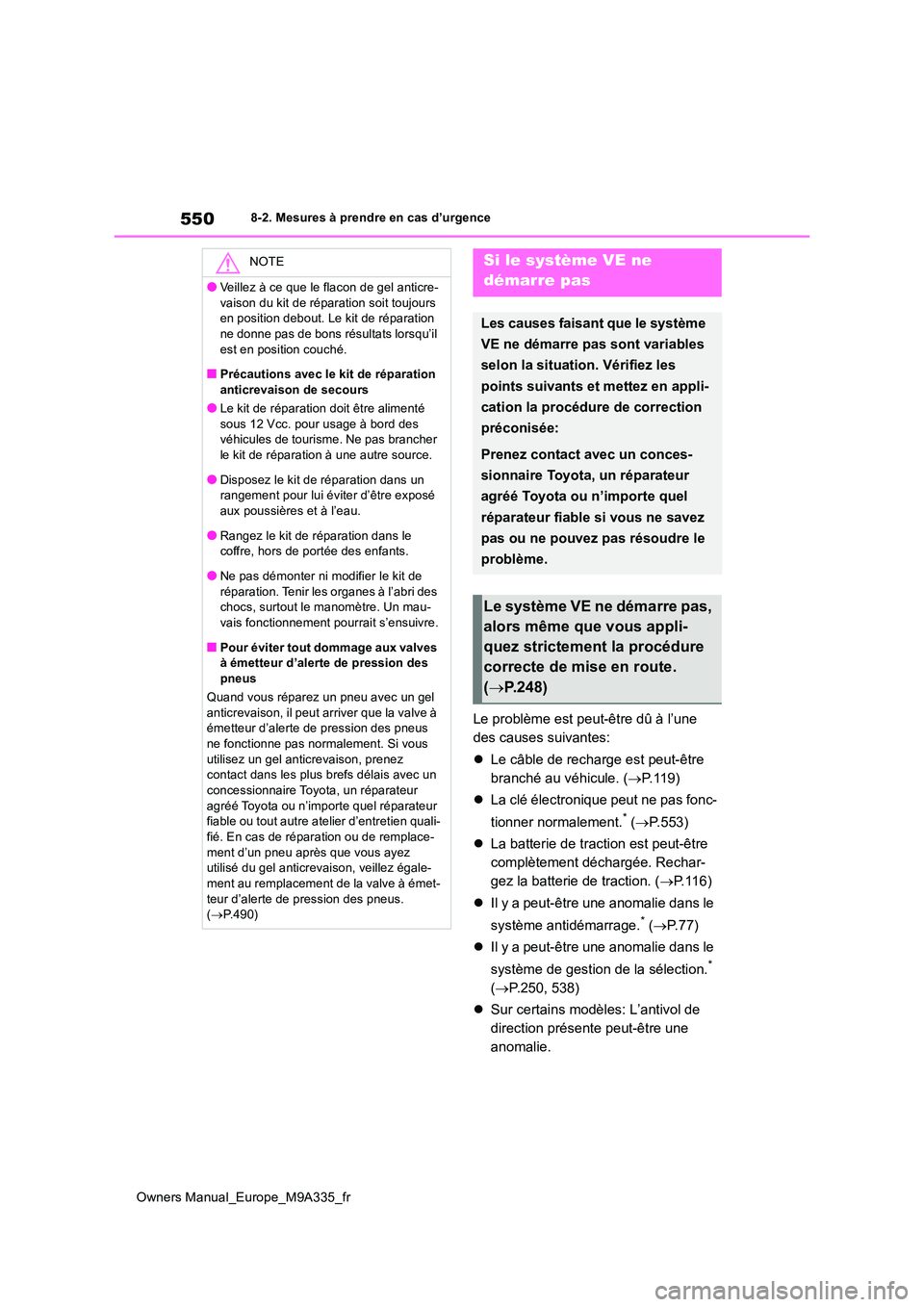

550
Owners Manual_Europe_M9A335_fr
8-2. Mesures à prendre en cas d’urgence
Le problème est peut-être dû à l’une
des causes suivantes:
 Le câble de recharge est peut-être
branché au véhicule. ( P. 1 1 9 )
 La clé électronique peut ne pas fonc-
tionner normalement.* ( P. 5 5 3 )
 La batterie de traction est peut-être
complètement déchargée. Rechar-
gez la batterie de traction. ( P.116)
 Il y a peut-être une anomalie dans le
système antidémarrage.* ( P. 7 7 )
 Il y a peut-être une anomalie dans le
système de gestion de la sélection.*
( P.250, 538)
 Sur certains modèles: L’antivol de
direction présente peut-être une
anomalie.
NOTE
●Veillez à ce que le flacon de gel anticre-
vaison du kit de réparation soit toujours en position debout. Le kit de réparation ne donne pas de bons résultats lorsqu’il
est en position couché.
■Précautions avec le kit de réparation anticrevaison de secours
●Le kit de réparation doit être alimenté
sous 12 Vcc. pour usage à bord des véhicules de tourisme. Ne pas brancher le kit de réparation à une autre source.
●Disposez le kit de réparation dans un rangement pour lui éviter d’être exposé aux poussières et à l’eau.
●Rangez le kit de réparation dans le coffre, hors de portée des enfants.
●Ne pas démonter ni modifier le kit de
réparation. Tenir les organes à l’abri des chocs, surtout le manomètre. Un mau-vais fonctionnement pourrait s’ensuivre.
■Pour éviter tout dommage aux valves à émetteur d’alerte de pression des pneus
Quand vous réparez un pneu avec un gel
anticrevaison, il peut arriver que la valve à émetteur d’alerte de pression des pneus
ne fonctionne pas normalement. Si vous utilisez un gel anticrevaison, prenez contact dans les plus brefs délais avec un
concessionnaire Toyota, un réparateur agréé Toyota ou n’importe quel réparateur fiable ou tout autre atelier d’entretien quali-
fié. En cas de réparation ou de remplace- ment d’un pneu après que vous ayez utilisé du gel anticrevaison, veillez égale-
ment au remplacement de la valve à émet- teur d’alerte de pression des pneus. ( P.490)
Si le système VE ne
démarre pas
Les causes faisant que le système
VE ne démarre pas sont variables
selon la situation. Vérifiez les
points suivants et mettez en appli-
cation la procédure de correction
préconisée:
Prenez contact avec un conces-
sionnaire Toyota, un réparateur
agréé Toyota ou n’importe quel
réparateur fiable si vous ne savez
pas ou ne pouvez pas résoudre le
problème.
Le système VE ne démarre pas,
alors même que vous appli-
quez strictement la procédure
correcte de mise en route.
( P.248)

553
8
Owners Manual_Europe_M9A335_fr
8-2. Mesures à prendre en cas d’urgence
En cas de problème
■Déblocage de la tirette de déverrouil- lage de secours
Prenez soin de respecter les précautions sui- vantes.
●Ne forcez pas sur la partie en anneau
●Ne tirez pas exagérément horizontalement
Utilisez la tirette uniquement en cas
d’urgence.
Si le problème persiste, faites immédiate-
ment inspecter le véhicule par un conces-
sionnaire Toyota, un réparateur agréé Toyota
ou n’importe quel réparateur fiable.
■Si la clé électronique ne fonctionne pas normalement
●Vérifiez que le système d’accès et de démarrage “mains libres” n’a pas été désactivé par un concessionnaire Toyota,
un réparateur agréé Toyota ou n’importe quel réparateur fiable. S’il est désactivé, activez la fonction.
●Vérifiez si le mode d’économie de la batte-rie est actif. Si la fonction est active, annu-
lez-la. ( P.206)
Si la clé électronique ne
fonctionne pas nor male-
ment
Si la communication est interrom-
pue entre la clé électronique et le
véhicule ( P.207) ou s’il est
impossible d’utiliser la clé électro-
nique parce que sa pile est usée,
le système d’accès et de démar-
rage “mains libres” et la télécom-
mande du verrouillage centralisé
sont inutilisables. Dans un tel cas,
procédez comme suit pour ouvrir
les portes et pour démarrer le sys-
tème VE.
NOTE
■En cas de dysfonctionnement du
système d’accès et de démarrage “mains libres” ou de tout autre pro-blème en lien avec les clés
Confiez votre véhicule avec toutes les clés
électroniques associées à un concession- naire Toyota, un réparateur agréé Toyota ou n’importe quel réparateur fiable.

555
8
Owners Manual_Europe_M9A335_fr
8-2. Mesures à prendre en cas d’urgence
En cas de problème
même de démarrer, prenez contact avec un concessionnaire Toyota, un réparateur agréé Toyota ou n’importe quel réparateur
fiable.
■Arrêt du système VE
Serrez le frein de stationnement, mettez la position de sélection sur P et appuyez sur le contacteur de démarrage comme vous le
faites normalement pour arrêter le système VE.
■Pile de la clé électronique
La procédure ci-dessus étant une mesure temporaire, il est recommandé de remplacer
immédiatement la pile de la clé électronique lorsqu’elle est usée. ( P.510)
■Alarme (sur modèles équipés)
Utiliser la clé conventionnelle pour verrouiller les portes ne permet pas d’armer le système
d’alarme. Si vous utilisez la clé conventionnelle pour déverrouiller une porte alors que l’alarme est
armée, celle-ci risque de se déclencher. ( P. 7 9 )
■Sélection des différents modes du contacteur de démarrage
Relâchez la pédale de frein et appuyez sur le
contacteur de démarrage, comme à l’étape 3 ci-dessus.Le système VE ne démarre pas et le mode
sélectionné change à chaque appui sur le contacteur de démarrage. ( P.251)
Si vous avez à votre disposition un jeu
de câbles de démarrage et un second
véhicule équipé d’une batterie de 12 V,
vous pouvez démarrer votre véhicule
en procédant comme suit.
1 Assurez-vous que vous avez la clé
électronique sur vous.
Lorsque vous branchez les câbles de démarrage, selon la situation, il peut arriver
que l’alarme se déclenche et que les portes se verrouillent. ( P.80)
2Ouvrez le capot (P.477).
3 Ouvrez le cache de la borne posi-
tive (+) de batterie.
Tout en appuyant sur l’ergot, ouvrez le
Si la batterie 12 V est
déchargée
Vous pouvez procéder comme
suit pour démarrer le système VE
malgré la décharge complète de la
batterie 12 V du véhicule.
Vous pouvez également prendre
contact avec un concessionnaire
Toyota, un réparateur agréé
Toyota ou n’importe quel répara-
teur fiable.
Redémarrage du système VE

558
Owners Manual_Europe_M9A335_fr
8-2. Mesures à prendre en cas d’urgence
■Démarrage du système VE lorsque la batterie 12 V est déchargée
Le système VE ne peut pas être démarré en poussant le véhicule.
■Pour éviter la décharge de la batterie 12
V
●Éteignez les projecteurs principaux, le sys-
tème de climatisation, le système audio, etc., lorsque le système VE est arrêté.
●Mettez hors fonction tous les équipements électriques non-indispensables lorsque vous roulez trop longtemps à vitesse
réduite (pour cause d’encombrements de circulation par exemple).
■Recharge de la batterie 12 V
La batterie 12 V se décharge progressive- ment de l’électricité qu’elle contient, même
lorsque vous ne vous servez pas du véhicule, par suite de la décharge naturelle et de l’effet de fuite de courant de certains équipements
électriques. Si le véhicule reste en stationne- ment prolongé, la batterie 12 V peut se décharger, et le système VE peut ne plus
démarrer. (La batterie 12 V se recharge auto- matiquement lorsque le système VE est en marche.)
■En cas de décharge ou démontage de la
batterie 12 V
●Les informations mémorisées dans l’ECU
sont effacées. Lorsque la batterie 12 V est complètement déchargée, faites inspecter le véhicule par un concessionnaire Toyota,
un réparateur agréé Toyota ou n’importe quel réparateur fiable.
●Lorsque la batterie 12 V est déchargée, il est parfois impossible de déverrouiller les portes à l’aide du système d’accès et de
démarrage “mains libres”. Utilisez la clé conventionnelle ou la télécommande du verrouillage centralisé pour verrouiller ou
déverrouiller les portes.
●Une fois la batterie 12 V rechargée, le sys-
tème VE peut ne pas démarrer à la pre- mière tentative, mais il démarrera normalement au deuxième essai. Il ne
s’agit pas d’un dysfonctionnement.
●Le mode dans lequel se trouve le contac-
teur de démarrage est mémorisé par le
véhicule. Lorsque la batterie 12 V est rebranchée, le système revient dans le mode qui a précédé la décharge de la bat-
terie. Avant de débrancher la batterie 12 V, mettez le contacteur de démarrage sur arrêt.
Si vous n’êtes pas certain du mode dans lequel se trouvait le contacteur de démar-rage avant que la batterie 12 V ne se
décharge, soyez particulièrement prudent au moment de la rebrancher.
●Si la batterie 12 V est déchargée, il peut arriver que la position de sélection soit blo-quée. Dans ce cas, il n’est pas possible de
remorquer le véhicule sans en lever les deux roues avant, car elles sont alors blo-quées.
●Le hayon électrique (sur modèles équipés) doit être initialisé. ( P.200)
■Si vous devez remplacer la batterie 12 V
●Utilisez une batterie 12 V conforme à la réglementation européenne.
●Utilisez une batterie 12 V dont le bac est d’une taille comparable à celle de la précé-
dente (LN1), et au moins équivalente à 20 heures en capacité de décharge horaire (20HR), à 45 Ah en ampérage sur une
heure, et à 286 A en ampérage maximum (CCA).• Si les tailles sont différentes, il n’est pas
possible d’arrimer correctement la batterie 12 V.• Si vous utilisez une batterie 12 V inadap-
tée, le risque existe que les performances de la batterie soient dégradées et qu’il ne soit plus possible de démarrer le système
VE. • Si la capacité de décharge horaire à 20 heures est insuffisante, même si la
période pendant laquelle vous n’utilisez pas le véhicule est courte, le risque existe que la batterie 12 V se décharge et que le
système VE ne puisse plus démarrer.
Pour plus de détails, consultez dans les plus brefs délais un concessionnaire Toyota, un réparateur agréé Toyota ou n’importe quel
réparateur fiable.

570
Owners Manual_Europe_M9A335_fr
9-1. Caractéristiques techniques
*: La contenance en huile est indiquée à titre de référence.
Si un remplacement est nécessaire, prenez contact avec un conce ssionnaire Toyota, un
réparateur agréé Toyota, ou n’ importe quel réparateur fiable.
*: La contenance en huile indiquée est la quantité de référence.
Si un remplacement est nécessaire, prenez contact avec un conce ssionnaire Toyota, un
réparateur agréé Toyota, ou n’ importe quel réparateur fiable.
eAxle avant
Contenance en huile*3,9 L (4,1 qt., 3,4 Imp.qt.)
Type de liquideLiquide “e-Transaxle Fluid TE”
NOTE
■Type d’huile pour eAxle avant
L’utilisation de toute autre huile de boîte-pont que celle préc onisée peut faire apparaître des bruits et vibrations anormales et causer à terme des dommages à l’eAxle avant de votre
véhicule.
eAxle arrière (modèles 4RM)
Contenance en huile*3,1 L (3,3 qt., 2,7 Imp.qt.)
Type de liquideLiquide “e-Transaxle Fluid TE”
NOTE
■Type d’huile pour eAxle arrière
L’utilisation de toute autre huile de boîte-pont que celle préc onisée peut faire apparaître des
bruits et vibrations anormales et causer à terme des dommages à l’eAxle arrière de votre véhicule.
Freins
Hauteur de la pédale*158 mm (2,28 in.) mini.*3
62 mm (2,44 in.) mini.*4
Garde de la pédale1,0 - 6,0 mm (0,04 - 0,24 in.)
Témoin de frein de stationnement*2
Lorsqu’on appuie sur le bouton de frein de stationne-
ment pendant 1 à 4 secondes: s’éteint
Lorsqu’on tire sur le bouton de frein de stationnement
pendant 1 à 4 secondes: s’allume
Type de liquideSAE J1703 ou FMVSS No.116 DOT 3
SAE J1704 ou FMVSS No.116 DOT 4
