2022 TOYOTA BZ4X Multimedia

399
5
Owners Manual_Europe_M9A337_it
5-4. Uso dei sistemi di supporto alla guida
Guida
7Eseguire le operazioni indicate dagli
avvisi sul display, finché il veicolo
non si arresta nello stallo di par-
cheggio target.
8 Controllare la posizione in cui si è
arrestato il veicolo. Se necessario,
regolare la posizione dello stallo di
parcheggio da registrare servendosi
dei pulsanti freccia, quindi selezio-
nare il pulsante “Registra”.
“Registrazione completata” sarò visualiz- zato sul display multimediale.
 Registrare lo stallo di parcheggio
solo se non vi sono ostacoli nell’area
mostrata dalle linee spesse.
 L’entità della regolazione possibile
per la posizione dello stallo di par-
cheggio da registrare è limitata.
■Quando si parcheggia in uno
stallo di parcheggio registrato
nella funzione memoria
1 Arrestare il veicolo in modo che sia
allineato vicino al centro dello stallo
di parcheggio target.
Circa 1 m
2 Premere l’interruttore principale
della funzione Advanced Park e
controllare che sul display multime-
diale sia visualizzato un possibile
stallo di parcheggio.
Se viene visualizzato il pulsante “MODE”, esso può essere premuto per passare dalla
funzione memoria alla funzione parcheggio a pettine (in avanti/retromarcia) e alla fun-zione parcheggio in linea.

405
5
Owners Manual_Europe_M9A337_it
5-4. Uso dei sistemi di supporto alla guida
Guida
5Portare il veicolo nella posizione di
interruzione dell’assistenza e salire
a bordo avendo con sé la chiave
elettronica.
Per interrompere l’assistenza a metà strada,
sospendere l’operazione dallo smartphone o salire a bordo del veicolo.
■Manovra di uscita da un parcheggio durante l’utilizzo dell’impianto di condi-
zionamento aria con telecomando
●La manovra di uscita da un parcheggio può
avvenire anche mediante l’impianto di con- dizionamento aria con telecomando.
●Quando viene avviata la funzione di radio-comando mentre l’impianto di condiziona-mento è attivo, se le relative operazione
non vengono eseguite da uno smartphone, è possibile annullare la funzione di assi-stenza salendo a bordo del veicolo e pre-
mendo il pedale del freno.
La funzione memoria può essere ese-
guita anche da remoto utilizzando uno
smartphone se lo stallo di parcheggio
selezionato può essere rilevato quando
il veicolo viene arrestato vicino a uno
stallo di parcheggio registrato in prece-
denza nella funzione memoria. Inoltre,
a seconda della condizione dello stallo
di parcheggio, ecc., se è necessario
modificare la direzione di marcia del
veicolo, la posizione di innesto può
essere modificata dal comando della
funzione di assistenza.
1 Arrestare il veicolo in modo che sia
allineato vicino al centro dello stallo
di parcheggio target. ( P.397)
2 Premere l’interruttore principale
Advanced Park e controllare che sul
display multimediale sia visualizzato
un possibile stallo di parcheggio.
( P.397)
3 Selezionare il pulsante e,
quindi, selezionare [Perpendico-
lare/parallelo].
4 [OK].
Se viene visualizzato il pulsante [MODE], esso può essere selezionato per passare
dalla funzione memoria alla funzione par- cheggio a pettine (in avanti/retromarcia) e alla funzione parcheggio in linea.
5 Uscire dal veicolo portando con sé
la chiave elettronica e lo smart-
phone, quindi avviare l’app Remote
Park sullo smartphone.
L’area di rilevamento della chiave elettronica si estende fino a circa 3 m attorno al veicolo. Se è presente un cono stradale o un altro
ostacolo lungo la traiettoria del veicolo, rimuoverlo prima di uscire dal parcheggio.
6 Dall’esterno del veicolo, controllare
lo stallo di parcheggio sullo
schermo dello smartphone e sele-
zionare il pulsante di avvio.
Avviare la funzione di radiocomando mentre
ci si trova a circa 50 cm o più dal veicolo, lontano dalla traiettoria del veicolo stesso.
7 Verificando la sicurezza dell’area
attorno al veicolo, monitorare conti-
nuamente l’area di movimento sullo
schermo dello smartphone e il vei-
colo effettuerà le necessarie opera-
zioni per portare a termine la
manovra di parcheggio assistita.
Se lo schermo dello smartphone smette di funzionare, la funzione di assistenza
potrebbe arrestarsi e il veicolo potrebbe fer-
Effettuare una manovra di par-
cheggio utilizzando la funzione
di radiocomando e la funzione
memoria

406
Owners Manual_Europe_M9A337_it
5-4. Uso dei sistemi di supporto alla guida
marsi. Le porte si bloccano automatica- mente prima che il veicolo inizi a muoversi.
8 Una volta raggiunto lo stallo di par-
cheggio, dopo che il veicolo è stato
fermato mediante il freno di stazio-
namento, la posizione di innesto
sarà portata su P, l’interruttore
POWER verrà spento, le porte
saranno bloccate e gli specchietti
saranno ripiegati.
Sullo smartphone sarà visualizzata una
schermata di completamento.
Assicurarsi di eseguire le seguenti ope-
razioni prima di utilizzare la funzione di
radiocomando:
1 Scaricare l’app Remote Park
dall’App Store.
2 Portare l’interruttore POWER su ON
e registrare lo smartphone come
dispositivo Bluetooth nel sistema
multimediale. Per informazioni det-
tagliate sulla registrazione di un
dispositivo Bluetooth, fare riferi-
mento a “Manuale utente sistema
multimediale”.
3 Configurare l’app Remote Park e
registrare il veicolo.
4 Il veicolo registrato sarà visualizzato
sullo schermo dello smartphone.
Selezionare il veicolo.
Il nome e l’immagine del veicolo possono
essere modificati dalla schermata di regi- strazione di un nuovo veicolo.
Dalla schermata Menu è possibile aggiun-
gere altri veicoli.
1 Selezionare e quindi selezio-
nare “Advanced Park” sul display
multimediale.
2 Selezionare “Remote Park” per atti-
vare/disattivare. (L’’impostazione
predefinita è attiva).
3 Premere l’interruttore principale
Advanced Park.
Se si preme l’interruttore mentre viene for- nita l’assistenza, la funzione di assistenza
verrà annullata.
4 Selezionare il pulsante visua-
lizzato sul display multimediale.
Preparazione prima dell’uso
della funzione di radiocomando
Preparazione prima dell’uso
Attivazione/disattivazione della fun-
zione di radiocomando
NOTA
●Quando si usa la funzione di radioco- mando, accertarsi di avere con sé la
chiave elettronica, ecc.
●Se la chiave elettronica viene conser- vata assieme a uno smartphone, ecc.,
essa potrebbe non essere rilevabile.

408
Owners Manual_Europe_M9A337_it
5-4. Uso dei sistemi di supporto alla guida
nato
 Vengono aperti una porta o il portel-
lone posteriore
 La cintura di sicurezza del guidatore
non è allacciata
 Gli specchietti retrovisori esterni
sono ripiegati
 I sistemi TRAC o VSC sono disatti-
vati
 I sistemi TRAC, VSC o ABS sono in
funzione
 Viene premuto l’interruttore POWER
 Il sistema determina che non è pos-
sibile continuare l’assistenza
nell’ambiente di parcheggio corrente
 Il sistema ha un malfunzionamento
 Mentre il veicolo era fermo, è stato
selezionato “Annulla” sul display
multimediale
■L’assistenza verrà annullata se
In situazioni come quelle sotto riportate,
il funzionamento del sistema Advanced
Park verrà sospeso.
L’assistenza può essere riavviata seguendo
le istruzioni visualizzate sul display multime-
diale.
Inoltre, quando l’assistenza è sospesa, se la
posizione di innesto viene modificata due
volte con il pedale del freno premuto, l’assi-
stenza sarà annullata in tale posizione di
innesto. Tuttavia, se l’assistenza è sospesa
mediante il cambio della posizione di inne-
sto, essa sarà cancellata se la posizione di
innesto viene modificata una volta.
 Il volante viene azionato
 Il pedale dell’acceleratore è premuto
 La posizione di innesto è stata modi-
ficata
 Entra in funzione il controllo freni
 Viene premuto l’interruttore teleca-
mera
 È entrato in funzione il sistema
PKSB (Assistenza alla frenata nelle
manovre di parcheggio) PCS
(Sistema di sicurezza pre-crash)
■L’assistenza alla funzione di
radiocomando verrà annullata se
In situazioni come quelle sotto riportate,
la funzione di radiocomando verrà
annullata.
Non appena è stato annullato il funzio-
namento del sistema, avendo con sé la
chiave elettronica, salire a bordo del
veicolo ed eseguire la manovra di par-
cheggio manualmente, azionando il
volante.
 Quando una condizione di arresto
del sistema Advanced Park è soddi-
sfatta, ad eccezione della sospen-
sione dovuta all’apertura di una
porta o allo sganciamento della cin-
tura di sicurezza del guidatore
 Quando la funzione di radiocomando
si attiva mentre l’impianto di condi-
zionamento aria con telecomando è
in funzione e l’interruttore POWER
passa in modalità ON prima che sia
completato il condizionamento aria
 Quando sono trascorsi 5 minuti
dall’avvio della funzione di radioco-
mando
 Quando sono trascorsi 3 minuti
dall’esecuzione di qualsiasi opera-
zione
 Quando sono trascorsi 30 secondi
senza che sia stato possibile guidare
il veicolo, pur avendo eseguito le
operazioni sullo schermo dello
smartphone necessarie a farlo muo-
vere
 Quando è selezionato il pulsante
Power sullo schermo dello smart-

409
5
Owners Manual_Europe_M9A337_it
5-4. Uso dei sistemi di supporto alla guida
Guida
phone
 Quando si è eseguita la chiusura for-
zata dell’app Remote Park
 Quando il veicolo si trova su una
pendenza ripida
 Quando la chiave elettrica si trova
all’interno del veicolo mentre la fun-
zione di radiocomando è sospesa
 Quando la temperatura ambiente è
uguale o inferiore a -10°C
■L’assistenza alla funzione di
radiocomando verrà sospesa se
In situazioni come quelle sotto riportate,
la funzione di assistenza verrà
sospesa.
 Quando la comunicazione via
Bluetooth tra smartphone e sistema
multimediale si interrompe
 Quando viene sospeso il funziona-
mento continuo dello smartphone
 Quando l’app Remote Park viene
attivata in background (si riceve una
chiamata, si preme il pulsante
Home, ecc.)
 Quando non viene rilevata la chiave
elettronica
 Quando è presente un ostacolo nella
direzione di movimento del veicolo
 Quando viene eseguita un’opera-
zione nel veicolo durante la guida
assistita
 Quando la chiave intelligente viene
utilizzata durante la guida assistita
 Quando la porta viene sbloccata
durante la guida assistita
 Quando viene aperta una porta
durante la marcia
Selezionare sul display multime-
diale, quindi selezionare “Advanced
Park”.
■Remote Park
La funzione di radiocomando può
essere attivata/disattivata.
■Profilo con la velocità d’intervento
È possibile impostare la velocità del
veicolo a cui viene eseguita l’assi-
stenza.
Questa impostazione non può essere modifi-
cata quando si registra uno stallo di par-
cheggio nella funzione di memoria.
■Intervallo di rilevamento
È possibile impostare la distanza a cui
verranno evitati gli ostacoli mentre
viene eseguita la funzione di assi-
stenza.
■Prk. Metodo
È possibile impostare la direzione di
parcheggio preferita visualizzata, nei
casi di uno stallo di parcheggio dove è
possibile il parcheggio sia a pettine (in
avanti/retromarcia) che in linea.
■Direz. parch.
È possibile selezionare la direzione di
parcheggio preferita visualizzata, nei
casi in cui è possibile eseguire un par-
cheggio a pettine sia in avanti che in
retromarcia.
■Dir. uscita:A pett.
È possibile selezionare la direzione di
uscita dal parcheggio preferita visualiz-
zata, nei casi in cui è possibile uscire
da uno stallo di parcheggio in avanti o
in retromarcia, a sinistra o a destra.
Modifica delle impostazioni
Advanced Park

411
5
Owners Manual_Europe_M9A337_it
5-4. Uso dei sistemi di supporto alla guida
Guida
■Regolazione del volume del cica-
lino di avvertimento del sensore
assistenza al parcheggio Toyota
(impostazioni smartphone)
Il volume dei cicalini di avvertimento del
sensore assistenza al parcheggio
Toyota dall’applicazione dello smart-
phone può essere regolato mediante
l’app Remote Park.
Lo stato di funzionamento, l’aziona-
mento della funzione di assistenza,
ecc. del sistema Advanced Park sono
visualizzati sul display multimediale. Se
viene visualizzato un messaggio, ese-
guire le operazioni suggerite.
■Se appare il messaggio “Nessun par- cheggio disponibile”
Spostare il veicolo in un punto in cui possono essere rilevati uno stallo di parcheggio o le
relative linee di demarcazione.
■Se appare il messaggio “Non disponi- bile in condizioni attuali”
Spostare il veicolo in un altro punto e attivare il sistema.
■Se appare il messaggio “Spazio insuffi-
ciente per l’uscita”
La funzione di uscita dal parcheggio in linea non può essere utilizzata a causa di una con-dizione quale, ad esempio, la breve distanza
tra il proprio veicolo e i veicoli parcheggiati davanti e dietro al veicolo, la presenza di un ostacolo nella direzione di uscita, ecc.
Controllare le condizioni dell’area attorno al
veicolo e uscire dallo stallo di parcheggio con una manovra manuale.
■Se appare il messaggio “Impossibile controllare la velocità”
Il sistema ha rilevato di non essere in grado
di regolare la velocità del veicolo quando si utilizza il sistema in un’area in pendenza o in presenza di gradini e l’assistenza è stata
annullata.
Utilizzare il sistema in un punto pianeggiante.
■Se appare il messaggio “Ostacolo rile- vato”
L’assistenza alla frenata d’emergenza è entrata in funzione e l’assistenza è stata
sospesa.
Verificare le condizioni dell’area circostante. Per riavviare l’assistenza, selezionare il pul-sante “Avvia” sul display multimediale.
■Se appare il messaggio “Nessun par-
cheggio disponibile da registrare”
Questo messaggio viene visualizzato quando
è stato selezionato in corrispondenza di
uno stallo di parcheggio che non può essere
rilevato.
Azionare la funzione in corrispondenza di uno stallo di parcheggio in cui sono riconosci-bili differenze sulla superficie stradale.
( P.397)
Messaggi visualizzati Advan-
ced Park

458
Owners Manual_Europe_M9A337_it
6-4. Uso delle altre caratteristiche dell’abitacolo
Le prese di ricarica USB tipo C sono
utilizzate per alimentare i dispositivi
esterni con 3 A di elettricità a 5 V.
Le prese di ricarica USB tipo C servono
solo per la ricarica. Esse non sono pro-
gettate per il trasferimento di dati o per
altre finalità.
L’operazione di ricarica potrebbe non
essere eseguita correttamente a
seconda del dispositivo esterno. Fare
riferimento al manuale del dispositivo
prima di utilizzare la porta di ricarica
USB.
Fare riferimento a “Manuale utente
sistema multimediale” per informazioni
sulle prese USB tipo A.
■Utilizzo delle prese di ricarica
USB tipo C
Consolle centrale
Posteriore
■Le prese di ricarica USB tipo C possono essere utilizzate quando
L’interruttore POWER si trova su ACC o su
ON.
■Situazioni in cui le prese di ricarica USB tipo C potrebbero non funzionare cor-rettamente
●Se si collega un dispositivo che consuma più di 3 A a 5 V
●Se si collega un dispositivo progettato per comunicare con un computer, per esempio
una memoria USB
●Se il dispositivo esterno collegato viene
spento (a seconda del dispositivo)
●Se la temperatura all’interno del veicolo è
NOTA
■Quando la presa di alimentazione
non è in uso
Per evitare di danneggiare la presa di ali- mentazione, chiuderne il coperchio quando la presa non viene utilizzata.
Corpi estranei o liquidi che penetrano nella presa di alimentazi one possono causare un cortocircuito.
■Per evitare lo scaricamento della bat-teria a 12 Volt
Non utilizzare la presa di alimentazione più del necessario, quando il sistema EV è
disattivato.
■Per evitare il funzionamento non cor- retto del veicolo
Quando si spegne l’interruttore POWER,
verificare che eventuali accessori per la ricarica quali caricatori portatili, power bank, ecc. siano scollegati dalle prese di
alimentazione.
Se un accessorio dovesse rimanere colle- gato, potrebbero verificarsi i seguenti pro-blemi:
●Non sarà possibile bloccare le porte.
●Sul display multifunzione sarà visualiz-
zata la schermata iniziale.
●Si accenderanno le luci abitacolo, le luci della plancia, ecc.
Presa di ricarica USB tipo C

461
6

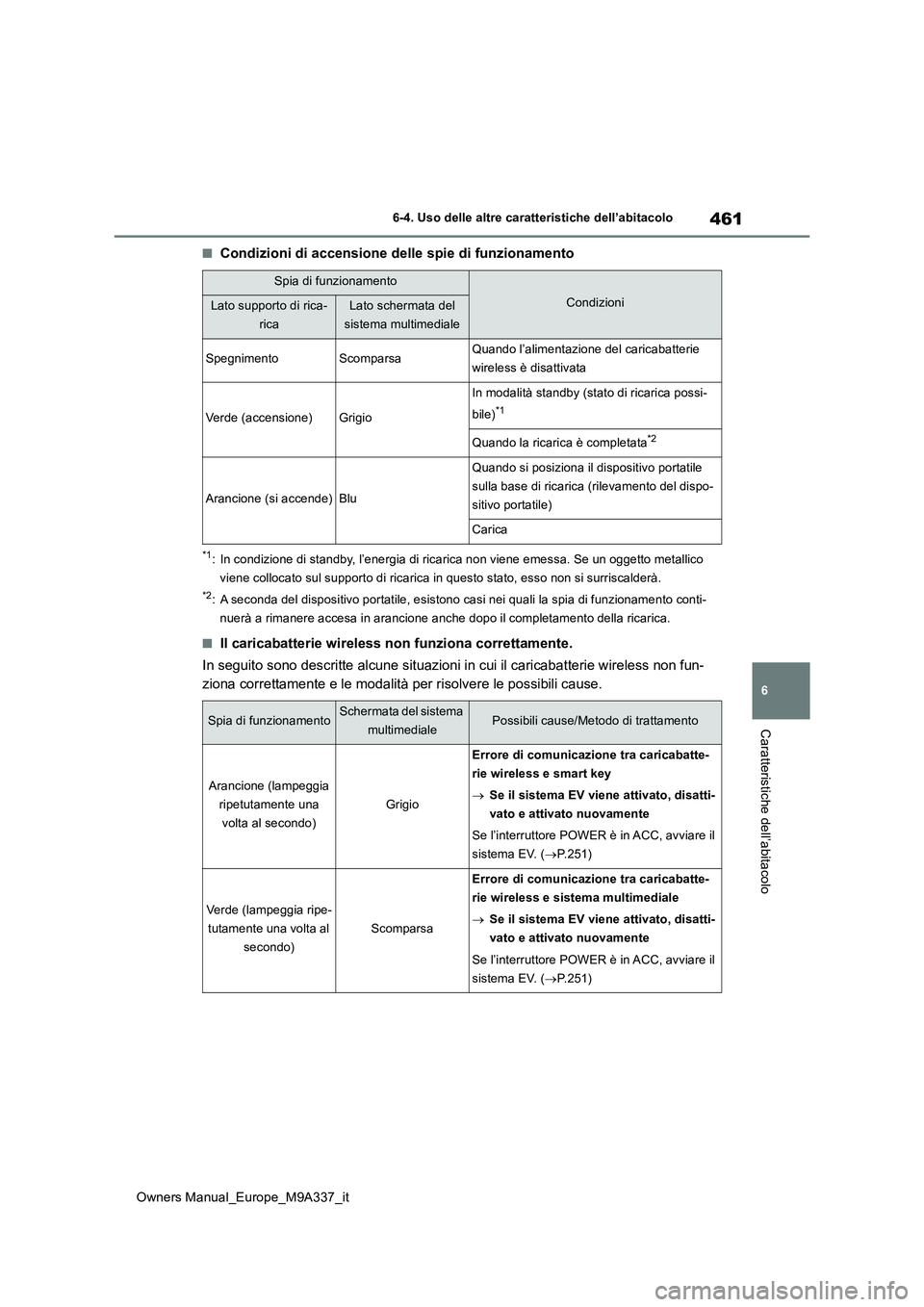

Owners Manual_Europe_M9A337_it
6-4. Uso delle altre caratteristiche dell’abitacolo
Caratteristiche dell’abitacolo
■Condizioni di accensione delle spie di funzionamento
*1: In condizione di standby, l’energia di ricarica non viene emessa. Se un oggetto metallico
viene collocato sul supporto di ricarica in questo stato, esso non si surriscalderà.
*2: A seconda del dispositivo portatile, esistono casi nei quali la spia di funzionamento conti-
nuerà a rimanere accesa in arancione anche dopo il completament o della ricarica.
■Il caricabatterie wireless non funziona correttamente.
In seguito sono descritte alcune situazioni in cui il caricabat terie wireless non fun-
ziona correttamente e le modalità per risolvere le possibili ca use.
Spia di funzionamento
CondizioniLato supporto di rica-
rica
Lato schermata del
sistema multimediale
SpegnimentoScomparsaQuando l’alimentazione del caricabatterie
wireless è disattivata
Verde (accensione)Grigio
In modalità standby (stato di ricarica possi-
bile)*1
Quando la ricarica è completata*2
Arancione (si accende)Blu
Quando si posiziona il dispositivo portatile
sulla base di ricarica (rilevamento del dispo-
sitivo portatile)
Carica
Spia di funzionamentoSchermata del sistema
multimedialePossibili cause/Metodo di trattamento
Arancione (lampeggia
ripetutamente una
volta al secondo)
Grigio
Errore di comunicazione tra caricabatte-
rie wireless e smart key
 Se il sistema EV viene attivato, disatti-
vato e attivato nuovamente
Se l’interruttore POWER è in ACC, avviare il
sistema EV. ( P.251)
Verde (lampeggia ripe-
tutamente una volta al
secondo)
Scomparsa
Errore di comunicazione tra caricabatte-
rie wireless e sistema multimediale
 Se il sistema EV viene attivato, disatti-
vato e attivato nuovamente
Se l’interruttore POWER è in ACC, avviare il
sistema EV. ( P.251)
