Page 1 of 324
INSTRUKTIONSBOK
EXPERT
TR
Page 2 of 324
Åtkomst till instruktionsboken
ONLINE
Visa eller ladda ner instruktionsboken på följande
adress:
http://public.servicebox.peugeot.com/APddb/Skanna den här QR-koden för direkt
åtkomst.
Denna symbol visar den senaste
tillgängliga informationen.
Välj:
– språk,
–
bil och karosstyp,
–
emissionsperiod för instruktionsboken som
motsvarar datumet för den första registreringen av
fordonet.
MOBILAPP
AR
Installera
Scan -appen
(innehåll
0057004C004F004F004A006C0051004A004F004C004A0057000300521089004C00510048000C0011
Page 3 of 324

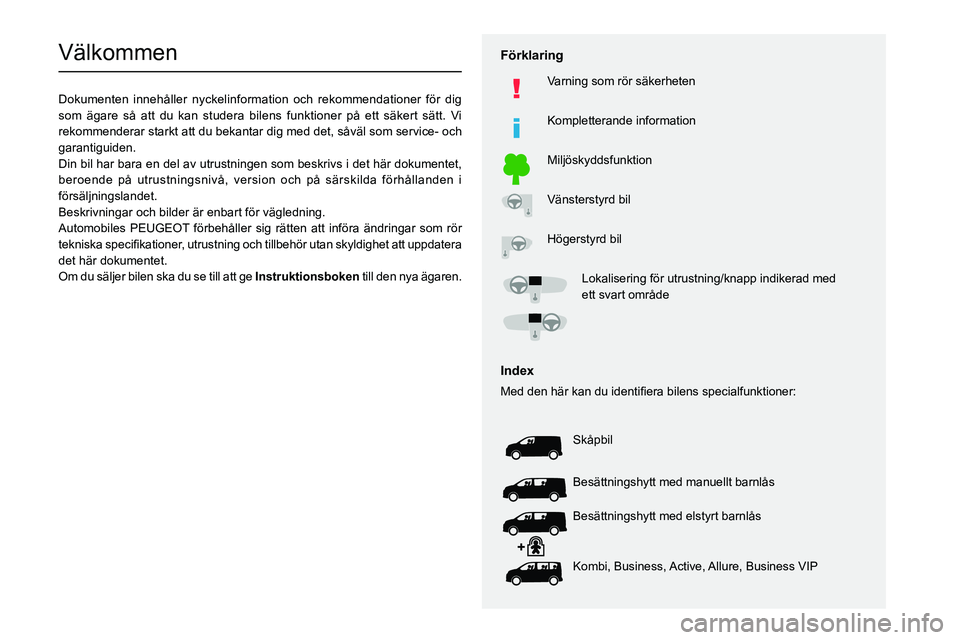

Välkommen
Dokumenten innehåller nyckelinformation och rekommendationer för d\
ig
som ägare så att du kan studera bilens funktioner på ett säk\
ert sätt. Vi
rekommenderar starkt att du bekantar dig med det, såväl som service- och
garantiguiden.
Din bil har bara en del av utrustningen som beskrivs i det här dokumentet,
beroende på utrustningsnivå, version och på särskilda förhållanden i
försäljningslandet.
Beskrivningar och bilder är enbart för vägledning.
Automobiles PEUGEOT förbehåller sig rätten att införa ändringar som rör
00570048004E0051004C0056004E00440003
det här dokumentet.
Om du säljer bilen ska du se till att ge I till den nya ägaren.
F\366rklaring
Varning som rör säkerheten
Kompletterande information
Miljöskyddsfunktion
Vänsterstyrd bil
Högerstyrd bilLokalisering för utrustning/knapp indikerad med
ett svart område
Index
00300048004700030047004800510003004B006C00550003004E004400510003004700580003004C0047004800510057004C00BF00480055004400030045004C004F00480051005600030056005300480046004C0044004F004900580051004E0057004C0052005100480055001D
Skåpbil
Besättningshytt med manuellt barnlås
Besättningshytt med elstyrt barnlås
Kombi, Business, Active, Allure, Business VIP
Page 4 of 324

2

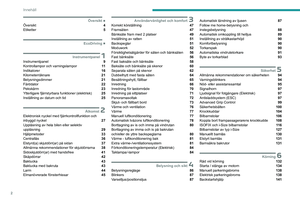

Innehåll
■
ÖversiktÖversikt 4
Etiketter 5
■
EcoDriving

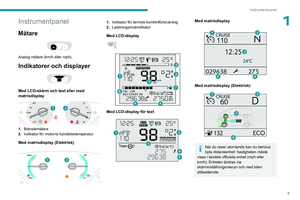

1InstrumentpanelInstrumentpanel 9
Kontrollampor och varningslampor 11
Indikatorer 16

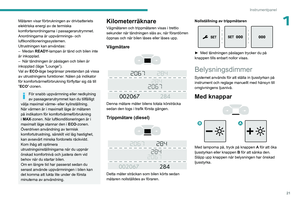

Kilometerräknare 21
Belysningsdimmer 21
Färddator 22
Pekskärm 23
Ytterligare fjärrstyrbara funktioner (elektrisk) 25
Inställning av datum och tid 25

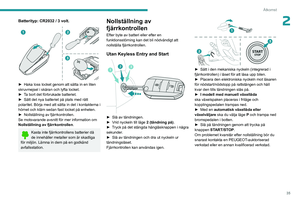

2ÅtkomstElektronisk nyckel med fjärrkontrollfunktion och
inbyggd nyckel 27

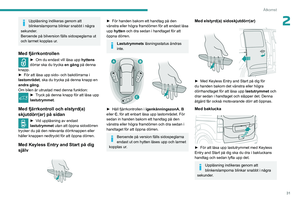

Upplåsning av hela bilen eller selektiv
upplåsning
29

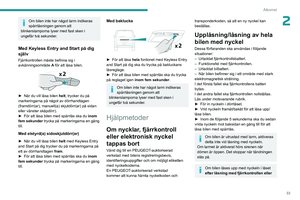

Hjälpmetoder 33

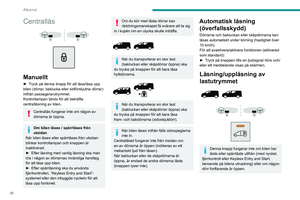

Centrallås 36
Elstyrd(a) skjutdörr(ar) på sidan 37
Allmänna rekommendationer för skjutdörrarna 38

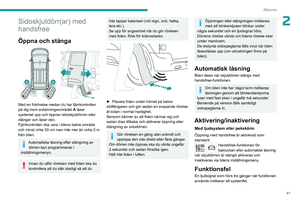

Sidoskjutdörr(ar) med handsfree 41

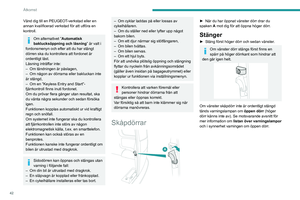

Skåpdörrar 42
Baklucka 43
Baklucka med bakruta 43
Larm 44
Elmanövrerade fönsterhissar 45
3Användarvänlighet och komfortKorrekt körställning 47

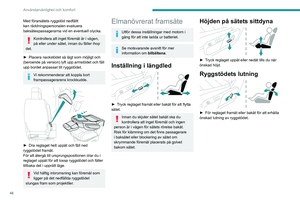

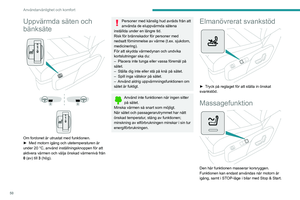

Framsäten 47
Bänksäte fram med 2 platser 49
Inställning av ratten 51
Backspeglar 51
Moduwork 52

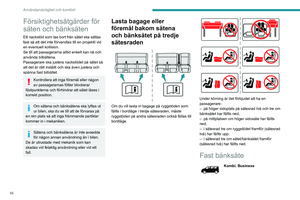

Försiktighetsåtgärder för säten och bänksäten 56
Fast bänksäte 56

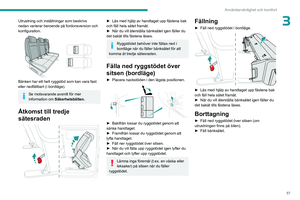

Fast baksäte och bänksäte 58

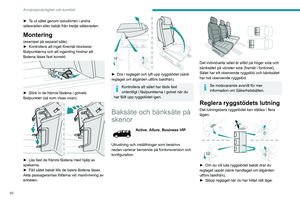

Baksäte och bänksäte på skenor 60

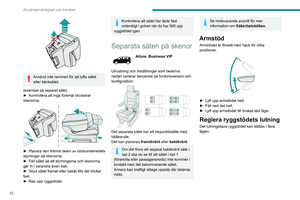

Separata säten på skenor 62
Dubbelhytt med fasta säten 64
Besättningshytt, fällbar 65
Inredning 66
Inredning för lastområde 70
Inredning på sittplatser 71
Panoramasoltak 72

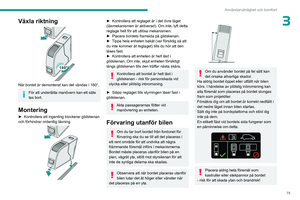

Skjut- och fällbart bord 73
Värme och ventilation 76
Värme 77
Manuell luftkonditionering 77
Automatisk tvåzons luftkonditionering 78
Borttagning av is och imma på vindrutan 80
Borttagning av imma och is på bakrutan
och/eller de yttre backspeglarna
80
Värme - luftkonditionering bak 81
Extra värme-/ventilationssystem 81

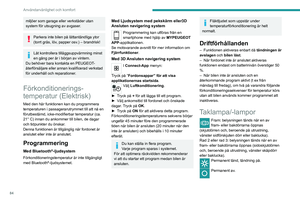

Förkonditioneringstemperatur (Elektrisk) 84
Taklampa/-lampor 84
4Belysning och siktBelysningsreglage 86
Blinkers 87
Varselljus/positionsljus 87
Automatisk tändning av ljusen 87
Follow me home-belysning och
instegsbelysning
88
Automatisk omkoppling till helljus 89
Inställning av strålkastarhöjd 90
Komfortbelysning 90
Torkarspak 90
Automatiska vindrutetorkare 91
Byte av torkarblad 93
5SäkerhetAllmänna rekommendationer om säkerheten 94
Varningsblinkers 94

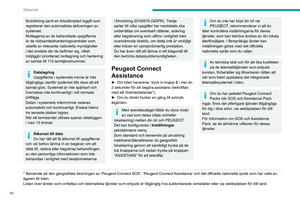

Nöd- eller assistanssamtal 95
Signalhorn 97
Ljudsignal för fotgängare (Elektrisk) 97
Antisladdsystem (ESC) 97

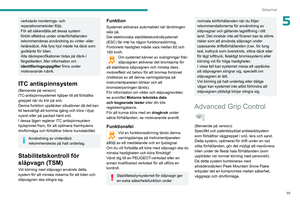

Advanced Grip Control 99
Säkerhetsbälten 100
Krockkuddar 104

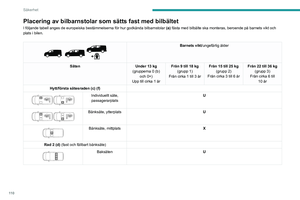

Bilbarnstolar 106
Koppla bort frampassagerarens krockkudde 108

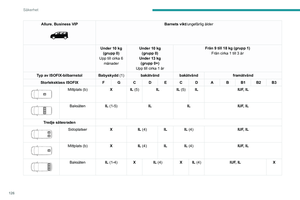

ISOFIX och i-Size bilbarnstolar 11 6

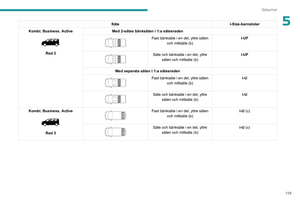

Bilbarnstolar av typ i-Size 127
Manuellt barnlås 130
Elstyrt barnlås 131
Barnsäkra bakrutor 131
6KörningRåd vid körning 132

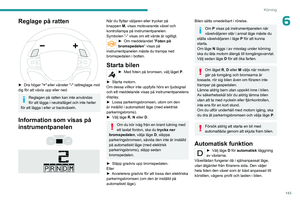

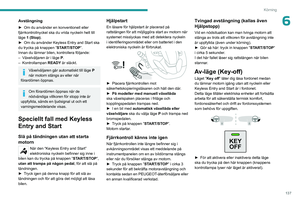

Starta / stänga av motorn 134

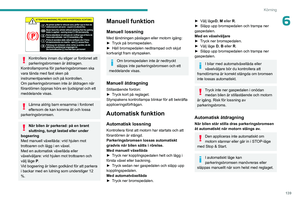

Manuell parkeringsbroms 138
Elektrisk parkeringsbroms 138
Backstartshjälp 141
Page 5 of 324

3
Innehåll
Manuell sexväxlad växellåda 141
Växlingsindikator 142
Automatisk växellåda 142

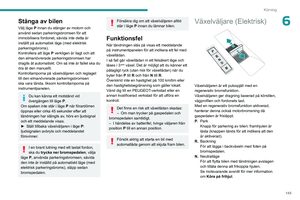

Växelväljare (elektrisk) 145
Körlägen (elektrisk) 146
Stop & Start 147
Däcktrycksvarnare 148
Allmänna råd för hjälpfunktioner 150

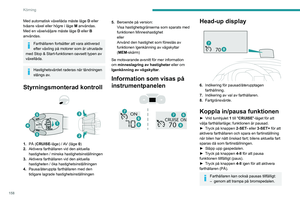

Head up-display 151
Minneslagring av hastigheter 152

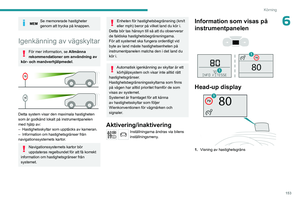

Igenkänning av vägskyltar 153
Fartbegränsare 155
Farthållare – specifika rekommendationer 157
Farthållare 157

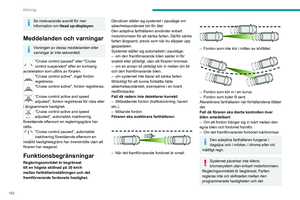

Adaptiv farthållare 159

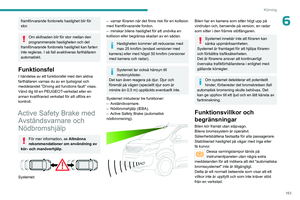

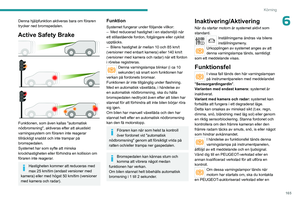

Active Safety Brake med Avståndsvarnare och
Nödbromshjälp
163
Avåkningsvarnare 166
Trötthetsvarnare 166

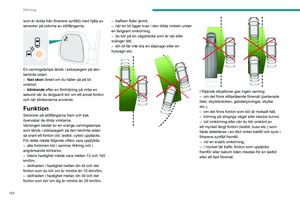

Dödavinkeln-varnare 167
Parkeringssensorer 169
Visiopark 1 170
7Praktisk informationBränslekompatibilitet 175
Påfyllning 175

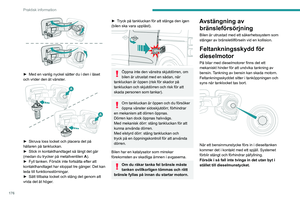

Feltankningsskydd för dieselmotor 176
Laddningssystem (elektriskt) 177

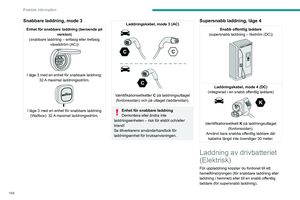

Laddning av drivbatteriet (Elektrisk) 184
Energisparläge 188
Snökedjor 189

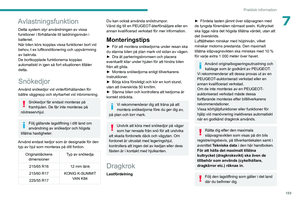

Dragkrok 189
Lastbågar/takräcke 190

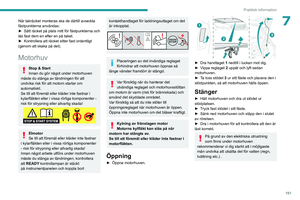

Motorhuv 191

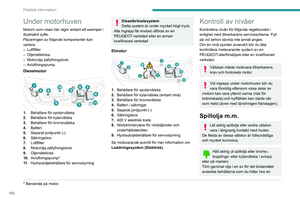

Under motorhuven 192
Kontroll av nivåer 192
Kontroller 194
AdBlue® (BlueHDi) 196
Friläge 199
Underhållsråd 200

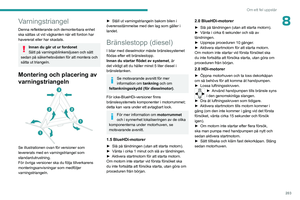

8Om ett fel uppstårVarningstriangel 203
Bränslestopp (diesel) 203

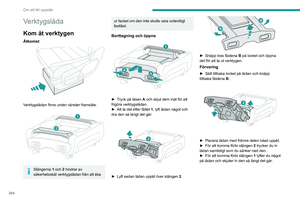

Verktygslåda 204

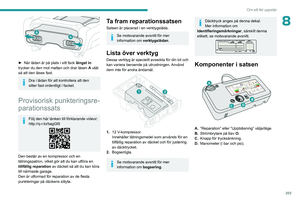

Provisorisk punkteringsreparationssats 205

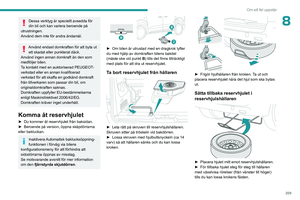

Reservhjul 208

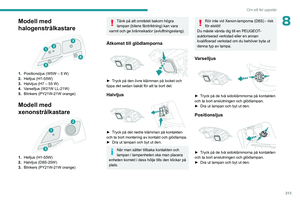

Byte av lampa 212

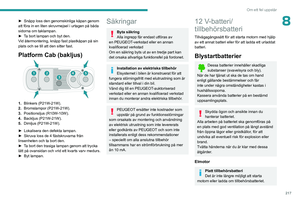

Säkringar 217
12
V-batteri/tillbehörsbatteri 217

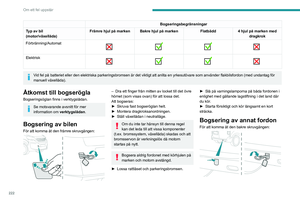

Bogsera bilen 221

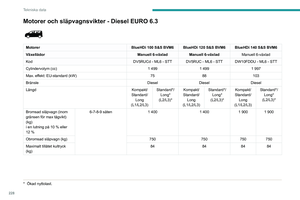

9Tekniska dataEgenskaper för motorer och släpvagnsvikter 224

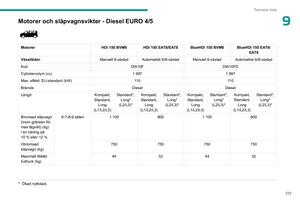

Dieselmotorer 225
Elmotor 230
Mått 232
Identifieringsmärkningar 234

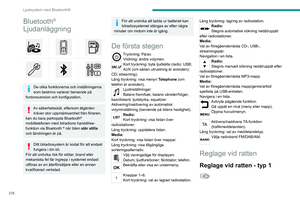

10Ljudsystem med Bluetooth®De första stegen 236
Reglage vid ratten 236
Menyer 237
Radio 238
DAB-radio (Digital Audio Broadcasting) 239
Media 240
Telefon 242
Vanliga frågor 245
11Ljudsystem med pekskärmDe första stegen 248
Reglage vid ratten 249
Menyer 250
Appar 251
Radio 251
DAB-radio (Digital Audio Broadcasting) 253
Media 253
Telefon 255
Inställningar 257
Vanliga frågor 259
123D Ansluten navigeringDe första stegen 261
Reglage vid ratten 262
Menyer 262

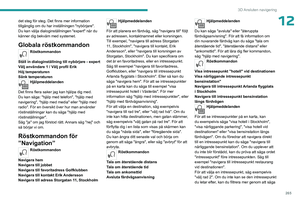

Röstkommandon 264
Navigation 267
Uppkopplad navigation 270
Appar 272
Radio 275
DAB-radio (Digital Audio Broadcasting) 276
Media 276
Telefon 278
Inställningar 280
Vanliga frågor 282
13Händelsedatainspelare
■

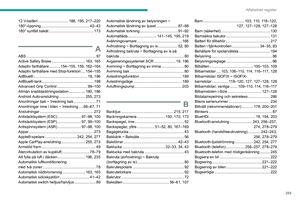

Alfabetiskt register
■
Bilaga
Page 6 of 324

4
Översikt
Presentation
Instrument och reglage
Dessa bilder och beskrivningar är avsedda som
en guide. Förekomst och lokalisering av vissa
komponenter varierar beroende på version och
utrustningsnivå.
1. Handskfack
Inaktivering av frampassagerarens
krockkudde
2. 12 V tillbehörsuttag (120 W)
3. USB-uttag
4. AUX-uttag
5. Instrumentpanel
6. Förvaring
Kopp-/burkhållare
7. Förvaringsfack
8. Övre förvaringsfack
9. 220 V tillbehörsuttag (120 W)
10. Signalhorn
11 . Taklampa
Display med varningslampor för bilbälten
och frampassagerarens krockkudde
Innerbackspegel
Övervakningsspegel
Knappar för assistans- och nödanrop
12. Värme / luftkonditionering
Borttagning av imma/frost på vindrutan
Borttagning av imma/frost på bakrutan
13. ”START/STOP”-knappen
14. Växellåda eller växelväljare
Val av körläge
15. Enfärgad display med ljudsystem
Pekskärm
16. Öppning av motorhuv
17. Säkringar för instrumentbräda
18. Head-up display
19. Elektrisk parkeringsbromsBeroende på bilens utrustning kan
förvaringsfacken vara öppna eller
stängda. Denna konfiguration visas som ett
exempel.
Reglage på ratten
1. Ytterbelysning/riktningsindikatorer kontrollerar
stjälkar
2. Reglage för torkare/spolare/färddator
3. Inställningsreglage för ljudsystem
4. Kontroller för farthållare/fartbegränsare/
Adaptiv farthållare
5. Inställningshjul för instrumentpanelens
visningsläge
6. Talsyntesreglage
Volyminställning
7. Inställningsreglage för ljudsystem
Page 7 of 324

5
Översikt

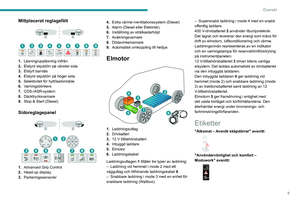

Mittplacerat reglagefält
1. Låsning/upplåsning inifrån
2. Elstyrd skjutdörr på vänster sida
3. Elstyrt barnlås
4. Elstyrd skjutdörr på höger sida
5. Selektivitet för hytt/lastområde
6. Varningsblinkers
7. CDS-/ASR-system
8. Däcktrycksvarnare
9. Stop & Start (Diesel)
Sidoreglagepanel
1. Advanced Grip Control
2. Head-up display
3. Parkeringssensorer 4.
Extra värme-/ventilationssystem (Diesel)
5. Alarm (Diesel eller Elektrisk)
6. Inställning av strålkastarhöjd
7. Avåkningsvarnare
8. Dödavinkelvarnare
9. Automatisk omkoppling till helljus
Elmotor
1.Laddningsuttag
2. Drivbatteri
3. 12 V tillbehörsbatteri
4. Inbyggd laddare
5. Elmotor
6. Laddningskabel
Laddningsuttagen
1
tillåter tre typer av laddning:
–
Laddning vid hemmet i mode 2 med ett
vägguttag och tillhörande laddningskabel
6
.
–
Snabbare laddning i mode 3 med en enhet för
snabbare laddning (W
allbox). –
Supersnabb laddning i mode 4 med en snabb
offentlig laddare.
400
V-drivbatteriet 2 använder litiumjonteknik.
Det lagrar och levererar den energi som krävs för
drift av elmotorn, luftkonditionering och värme.
Laddningsnivån representeras av en indikator
och en varningslampa för reservströmförsörjning
på instrumentpanelen.
12 V-tillbehörsbatteriet
3 driver bilens vanliga
elsystem. Det laddas automatiskt av drivbatteriet
via den inbyggda laddaren.
Den inbyggda laddaren
4
ger laddning vid
hemmet (mode 2) och snabbare laddning (mode
3) av traktionsbatteriet samt laddning av 12
V-tillbehörsbatteriet.
Elmotorn 5 ger framdrivning i enlighet med
det valda körläget och körförhållandena. Den
återhämtar energi under bromsnings- och
fartminskningsförfaranden.Etiketter
"Åtkomst – Avsnitt skåpdörrar" avsnitt:
"Användarvänlighet och komfort –
Moduwork" avsnitt:

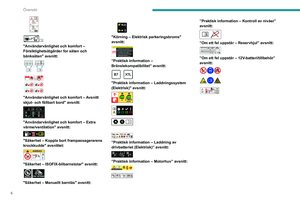

Page 8 of 324
6
Översikt
"Användarvänlighet och komfort –
Försiktighetsåtgärder for säten och
bänksäten" avsnitt:
"Användarvänlighet och komfort – Avsnitt
skjut- och fällbart bord" avsnitt:
"Användarvänlighet och komfort – Extra
värme/ventilation" avsnitt:
"Säkerhet – Koppla bort frampassagerarens
krockkudde" avsnittet:
"Säkerhet – ISOFIX-bilbarnstolar" avsnitt:
"Säkerhet – Manuellt barnlås" avsnitt:
"Körning – Elektrisk parkeringsbroms"
avsnitt:
”Praktisk information –
Bränslekompatibilitet” avsnitt:
"Praktisk information – Laddningssystem
(Elektrisk)" avsnitt:
”Praktisk information – Laddning av
drivbatteriet (Elektrisk)” avsnitt:
”Praktisk information – Motorhuv” avsnitt:
”Praktisk information – Kontroll av nivåer”
avsnitt:
”Om ett fel uppstår – Reservhjul” avsnitt:
”Om ett fel uppstår – 12V-batteri/tillbehör”
avsnitt:
24V12V
