2022 PEUGEOT EXPERT Bruksanvisningar (in Swedish)

191
Praktisk information
7När takräcket monteras ska de därtill avsedda
fästpunkterna användas:
►
Sätt räcket på plats mitt för fästpunkterna och
lås fast dem en efter en på taket.
►


Kontrollera att räcket sitter fast ordentligt
(genom att skaka på det).
Motorhuv
Stop & Start
Innan du gör något under motorhuven
måste du stänga av tändningen för att
undvika risk för att motorn startar om
automatiskt.
Se till att föremål eller kläder inte fastnar i
kylarfläkten eller i vissa rörliga komponenter -
risk för strypning eller allvarlig skada!
Elmotor
Se till att föremål eller kläder inte fastnar
i kylarfläkten eller i vissa rörliga komponenter
- risk för strypning eller allvarlig skada!
Innan något arbete utförs under motorhuven
måste du stänga av tändningen, kontrollera
att READY kontrollampan är släckt
på instrumentpanelen och koppla bort
kontakthandtaget för laddningsuttaget om det
är inkopplat.
Placeringen av det invändiga reglaget
förhindrar att motorhuven öppnas så
länge vänster framdörr är stängd.
Var försiktig när du hanterar det
utvändiga reglaget och motorhuvsstöttan
om motorn är varm (risk för brännskada) och
använd det skyddade området.
Var försiktig så att du inte stöter till
öppningsreglaget när motorhuven är öppen.
Öppna inte motorhuven om det blåser kraftigt.
Kylning av frånslagen motor
Motorns kylfläkt kan slås på när
motorn har stängts av.
Se till att föremål eller kläder inte fastnar i
motorfläkten.
Öppning
► Öppna motorhuven.

► Dra handtaget 1 nedtill i luckan mot dig.
► V ippa reglaget 2 uppåt och lyft sedan
motorhuven.
►

T
a loss stödet 3 ur sitt fäste och placera den i
stödpunkten, så att motorhuven hålls öppen.
Stänger
► Håll motorhuven och dra ut stödet ur
stödplatsen.
►

T
ryck fast stödet i sitt fäste.
►

Sänk ned motorhuven och släpp den i slutet
av rörelsen.
►


Dra i motorhuven för att kontrollera att den är
låst korrekt.
På grund av den elektriska utrustning
som finns under motorhuven
rekommenderar vi dig starkt att i möjligaste
mån undvika att utsätta det för vatten (regn,
tvättning etc.) .

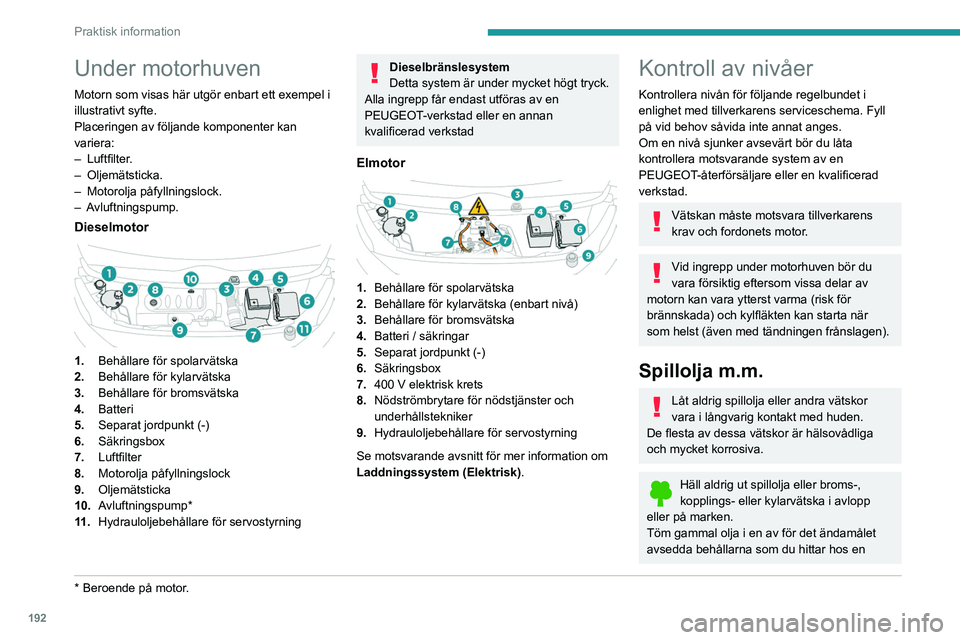

192
Praktisk information
Under motorhuven
Motorn som visas här utgör enbart ett exempel i
illustrativt syfte.
Placeringen av följande komponenter kan
variera:
–
Luftfilter
.
–
Oljemätsticka.
–

Motorolja påfyllningslock.
–

Avluftningspump.
Dieselmotor

1. Behållare för spolarvätska
2. Behållare för kylarvätska
3. Behållare för bromsvätska
4. Batteri
5. Separat jordpunkt (-)
6. Säkringsbox
7. Luftfilter
8. Motorolja påfyllningslock
9. Oljemätsticka
10. Avluftningspump*
11 . Hydrauloljebehållare för servostyrning
* Beroende på motor.
Dieselbränslesystem
Detta system är under mycket högt tryck.
Alla ingrepp får endast utföras av en
PEUGEOT-verkstad eller en annan
kvalificerad verkstad
Elmotor

1. Behållare för spolarvätska
2. Behållare för kylarvätska (enbart nivå)
3. Behållare för bromsvätska
4. Batteri / säkringar
5. Separat jordpunkt (-)
6. Säkringsbox
7. 400
V elektrisk krets
8. Nödströmbrytare för nödstjänster och
underhållstekniker
9. Hydrauloljebehållare för servostyrning
Se motsvarande avsnitt för mer information om
Laddningssystem (Elektrisk).
Kontroll av nivåer
Kontrollera nivån för följande regelbundet i
enlighet med tillverkarens serviceschema. Fyll
på vid behov såvida inte annat anges.
Om en nivå sjunker avsevärt bör du låta
kontrollera motsvarande system av en
PEUGEOT-återförsäljare eller en kvalificerad
verkstad.
Vätskan måste motsvara tillverkarens
krav och fordonets motor.
Vid ingrepp under motorhuven bör du
vara försiktig eftersom vissa delar av
motorn kan vara ytterst varma (risk för
brännskada) och kylfläkten kan starta när
som helst (även med tändningen frånslagen).
Spillolja m.m.
Låt aldrig spillolja eller andra vätskor
vara i långvarig kontakt med huden.
De flesta av dessa vätskor är hälsovådliga
och mycket korrosiva.
Häll aldrig ut spillolja eller broms-,
kopplings- eller kylarvätska i avlopp
eller på marken.
Töm gammal olja i en av för det ändamålet
avsedda behållarna som du hittar hos en

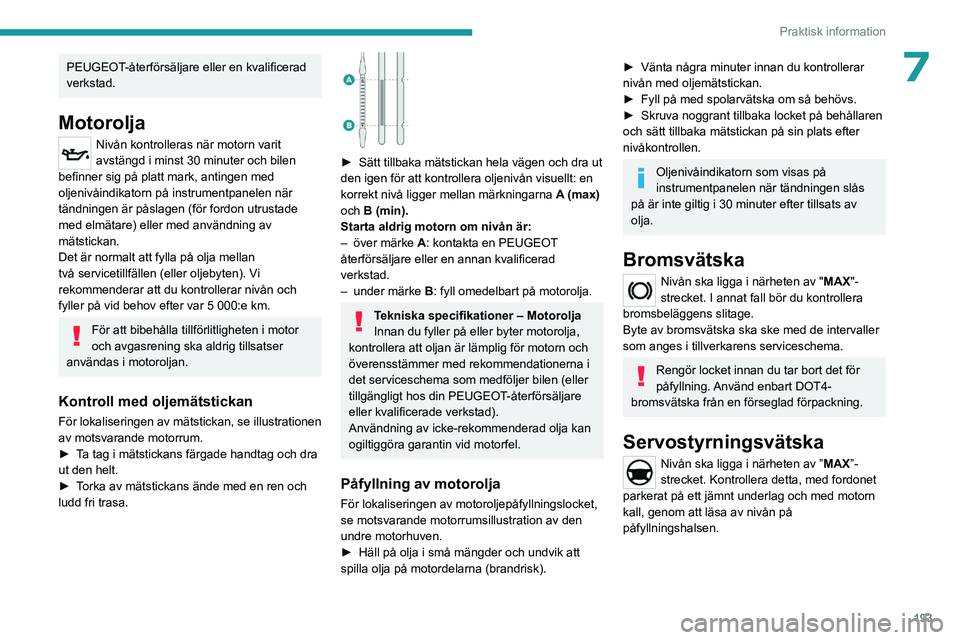

193
Praktisk information
7PEUGEOT-återförsäljare eller en kvalificerad
verkstad.
Motorolja
Nivån kontrolleras när motorn varit
avstängd i minst 30 minuter och bilen
befinner sig på platt mark, antingen med
oljenivåindikatorn på instrumentpanelen när
tändningen är påslagen (för fordon utrustade
med elmätare) eller med användning av
mätstickan.
Det är normalt att fylla på olja mellan
två servicetillfällen (eller oljebyten). Vi
rekommenderar att du kontrollerar nivån och
fyller på vid behov efter var 5
000:e km.
För att bibehålla tillförlitligheten i motor
och avgasrening ska aldrig tillsatser
användas i motoroljan.
Kontroll med oljemätstickan
För lokaliseringen av mätstickan, se illustrationen
av motsvarande motorrum.
►

T
a tag i mätstickans färgade handtag och dra
ut den helt.
►

T
orka av mätstickans ände med en ren och
ludd fri trasa.


► Sätt tillbaka mätstickan hela vägen och dra ut
den igen för att kontrollera oljenivån visuellt: en
korrekt nivå ligger mellan märkningarna A
(max)
och B (min).
Starta aldrig motorn om nivån är:
–

över märke
A: kontakta en PEUGEOT
återförsäljare eller en annan kvalificerad
verkstad.
–

under märke

B
: fyll omedelbart på motorolja.
Tekniska specifikationer – Motorolja
Innan du fyller på eller byter motorolja,
kontrollera att oljan är lämplig för motorn och
överensstämmer med rekommendationerna i
det serviceschema som medföljer bilen (eller
tillgängligt hos din PEUGEOT-återförsäljare
eller kvalificerade verkstad).
Användning av icke-rekommenderad olja kan
ogiltiggöra garantin vid motorfel.
Påfyllning av motorolja
För lokaliseringen av motoroljepåfyllningslocket,
se motsvarande motorrumsillustration av den
undre motorhuven.
►

Häll på olja i små mängder och undvik att
spilla olja på motordelarna (brandrisk).
► Vänta några minuter innan du kontrollerar
nivån med oljemätstickan.
►

Fyll på med spolarvätska om så behövs.
►


Skruva noggrant tillbaka locket på behållaren
och sätt tillbaka mätstickan på sin plats efter
nivåkontrollen.
Oljenivåindikatorn som visas på
instrumentpanelen när tändningen slås
på är inte giltig i 30 minuter efter tillsats av
olja.
Bromsvätska
Nivån ska ligga i närheten av "MAX"-
strecket. I annat fall bör du kontrollera
bromsbeläggens slitage.
Byte av bromsvätska ska ske med de intervaller
som anges i tillverkarens serviceschema.
Rengör locket innan du tar bort det för
påfyllning. Använd enbart DOT4-
bromsvätska från en förseglad förpackning.
Servostyrningsvätska
Nivån ska ligga i närheten av ”MAX”-
strecket. Kontrollera detta, med fordonet
parkerat på ett jämnt underlag och med motorn
kall, genom att läsa av nivån på
påfyllningshalsen.

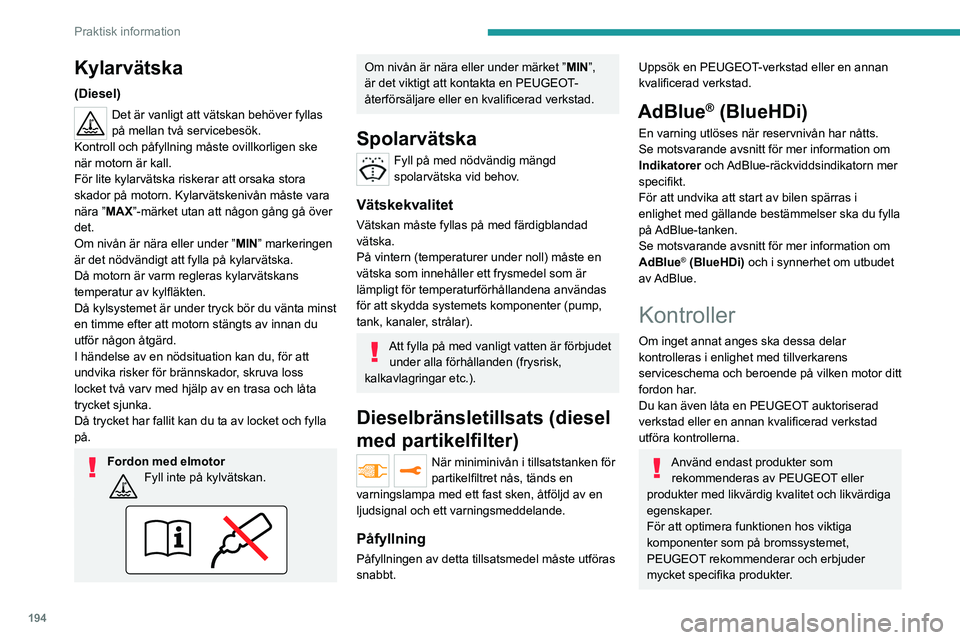

194
Praktisk information
Kylarvätska
(Diesel)
Det är vanligt att vätskan behöver fyllas
på mellan två servicebesök.
Kontroll och påfyllning måste ovillkorligen ske
när motorn är kall.
För lite kylarvätska riskerar att orsaka stora
skador på motorn. Kylarvätskenivån måste vara
nära ”MAX”-märket utan att någon gång gå över
det.
Om nivån är nära eller under ” MIN” markeringen
är det nödvändigt att fylla på kylarvätska.
Då motorn är varm regleras kylarvätskans
temperatur av kylfläkten.
Då kylsystemet är under tryck bör du vänta minst
en timme efter att motorn stängts av innan du
utför någon åtgärd.
I händelse av en nödsituation kan du, för att
undvika risker för brännskador, skruva loss
locket två varv med hjälp av en trasa och låta
trycket sjunka.
Då trycket har fallit kan du ta av locket och fylla
på.
Fordon med elmotorFyll inte på kylvätskan.
Om nivån är nära eller under märket ” MIN”,
är det viktigt att kontakta en PEUGEOT-
återförsäljare eller en kvalificerad verkstad.
Spolarvätska
Fyll på med nödvändig mängd
spolarvätska vid behov.
Vätskekvalitet
Vätskan måste fyllas på med färdigblandad
vätska.
På vintern (temperaturer under noll) måste en
vätska som innehåller ett frysmedel som är
lämpligt för temperaturförhållandena användas
för att skydda systemets komponenter (pump,
tank, kanaler, strålar).
Att fylla på med vanligt vatten är förbjudet under alla förhållanden (frysrisk,
kalkavlagringar etc.).
Dieselbränsletillsats (diesel
med partikelfilter)
När miniminivån i tillsatstanken för
partikelfiltret nås, tänds en
varningslampa med ett fast sken, åtföljd av en
ljudsignal och ett varningsmeddelande.
Påfyllning
Påfyllningen av detta tillsatsmedel måste utföras
snabbt.
Uppsök en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
AdBlue® (BlueHDi)
En varning utlöses när reservnivån har nåtts.
Se motsvarande avsnitt för mer information om
Indikatorer och AdBlue-räckviddsindikatorn mer
specifikt.
För att undvika att start av bilen spärras i
enlighet med gällande bestämmelser ska du fylla
på AdBlue-tanken.
Se motsvarande avsnitt för mer information om
AdBlue
® (BlueHDi) och i synnerhet om utbudet
av AdBlue.
Kontroller
Om inget annat anges ska dessa delar
kontrolleras i enlighet med tillverkarens
serviceschema och beroende på vilken motor ditt
fordon har.
Du kan även låta en PEUGEOT auktoriserad
verkstad eller en annan kvalificerad verkstad
utföra kontrollerna.
Använd endast produkter som rekommenderas av PEUGEOT eller
produkter med likvärdig kvalitet och likvärdiga
egenskaper.
För att optimera funktionen hos viktiga
komponenter som på bromssystemet,
PEUGEOT rekommenderar och erbjuder
mycket specifika produkter.

195
Praktisk information
712 V batteri
Batteriet är underhållsfritt.
Kontrollera regelbundet att batteripolerna
är ordentligt åtdragna (versioner utan
snabbkopplingar) och att anslutningarna är rena.
Se motsvarande avsnitt för mer
information och försiktighetsåtgärder
innan arbeten påbörjas på 12
V-batteriet.
Versioner med Stop & Start har ett 12
V-batteri med speciella egenskaper och
tekniska data.
Det får enbart bytas på en PEUGEOT
återförsäljare eller en annan kvalificerad
verkstad.
Kupéfilter
Beroende på omgivningsförhållanden (t.
ex. dammiga miljöer) och hur bilen
används (t.ex. körning i dammig miljö,
stadstrafik), kan du behöva byta filtret dubbelt
så ofta.
Ett igensatt passagerarutrymmet kan
påverka luftkonditioneringssystemets
prestanda negativt och generera oönskade
lukter.
Luftfilter
Beroende på omgivningsförhållanden (t.
ex. dammiga miljöer) och hur bilen
används (t.ex. körning i dammig miljö,
stadstrafik), kan du behöva byta filtret dubbelt
så ofta.
Oljefilter
Byt ut oljefiltret vid varje oljebyte i motorn.
Partikelfilter (diesel)
/ När partikelfiltret börjar täppas till
tänds denna varningslampa
temporärt, och åtföljs av ett
varningsmeddelande.
För att regenerera filtret rekommenderar vi att
du snarast möjligt kör i en hastighet på minst 60
km/tim, med ett motorvarvtal över 2 500 varv/
min under cirka 15 minuter (tills varningslampan
släcks).
Om det inte går att nå 60 km/h, låt motorn gå på
tomgång i cirka 15 minuter och kör sedan med
ett motorvarvtal över 2 500 varv/min i 15 minuter.
Stäng inte av motorn förrän filtret är fullt
regenererat. Upprepade intervall kan
degradera motoroljan i förtid.
Regenerering av filtret medan fordonet är
stillastående rekommenderas inte.
Om bilen körts under en längre tid i
mycket låg hastighet eller på tomgång
kan du undantagsvis märka att vattenånga
kommer från avgassystemet vid gaspådrag.
Dessa utsläpp har ingen inverkan på
fordonets funktion eller miljön.
Ny bil
Under de första åtgärderna för
partikelfilter kan du märka en ”bränd" lukt. Det
är helt normalt.
Manuell växellåda
Växellådan kräver inget underhåll (inga
oljebyten).
Automatisk växellåda
Växellådan kräver inget underhåll (inga
oljebyten).
Växelväljare
Växelväljaren är underhållsfri.
Manuell parkeringsbroms
Om du märker av en för stor rörelse i
bromsspaken eller försämrad
bromsverkan måste parkeringsbromsen justeras,
även mellan två servicebesök.
Låt en PEUGEOT-auktoriserad verkstad eller en
annan kvalificerad verkstad kontrollera systemet.
Elektrisk parkeringsbroms
Det här systemet är underhållsfritt. Vid
funktionsfel ska du låta en

196
Praktisk information
PEUGEOT-återförsäljare eller en annan
kvalificerad verkstad kontrollera systemet.
Ytterligare information om den Elektriska parkeringsbromsen hittar du
i motsvarande avsnitt.
Bromsklossar
Bromsarnas slitage beror på körstilen, i
synnerhet då det gäller bilar som används
i stadskörning, på korta sträckor. Det kan vara
nödvändigt att kontrollera bromsarnas skick,
även mellan två servicebesök.
Om inget läckage förekommer i kretsen,
indikerar en sänkning av bromsvätskenivån att
bromsklossarna är slitna.
Vintertid, när du har tvättat bilen eller när
det är fuktigt ute, kan is bildas på
bromsskivor och bromsklossar: bromsverkan
kan försämras. Bromsa kort upprepade
gånger för att torka och ta bort is på
bromsarna.
Bromsskivornas/-
trummornas slitage
Kontakta en PEUGEOT-återförsäljare
eller en kvalificerad verkstad för
information om hur du kan kontrollera
bromsskivornas och bromstrummornas slitage.
Hjul och däck
Trycket på alla däck, inklusive reservhjulet, måste kontrolleras på "kalla"
däck.
Trycken som indikeras på däcktrycksdekalen
gäller för "kalla" däck. Om du har kört mer än 10
minuter eller mer än 10 km i en hastighet på mer
än 50

km/h måste 0,3 bar (30 kPa) läggas till
jämfört med de värden som anges på dekalen.
För lite luft i däcken ökar
energiförbrukningen. Felaktiga däcktryck
orsakar förtida slitage på däcken och har en
negativ effekt på fordonets väghållning - risk
för olycka!
Fordonets bromsprestanda och väghållning
försämras om du kör med skadade eller slitna
däck. Kontrollera regelbundet däckens (slitbanan
och sidoväggarna) och fälgarnas skick, liksom
närvaron av ventilhattar.
När slitageindikatorerna inte längre framstår
som tillbakasatta från slitbanan är spårets djup
mindre än 1,6 mm; byt däcken så snabbt som
möjligt.
Att använda däck med annan storlek än den
specificerade kan påverka däckens livslängd,
hjulrotation, markfrigång och mätarvärden och
påverkar väghållningen negativt.
Om olika däck monteras på fram- och bakaxeln
kan det ge fel timing hos ESC.
Markera alltid rotationsriktningen på däcken som
kommer att förvaras vid montering av vinter- eller sommardäck. Förvara dem på en sval, torr plats
och borta från direkt exponering för solstrålar.
Vinter- eller fyrsäsongsdäck kan
identifieras med denna symbol på sina
sidoväggar.
Stötdämpare
Det är svårt för föraren att känna av när
stötdämpare är slitna. Stötdämparna har
ändock en stor inverkan på väghållning och
bromsförmåga.
För din säkerhet och körkomfort är det viktigt
att regelbundet låta en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad
utföra en kontroll av dem.
Tids- och
tillbehörsutrustning
Tids- och tillbehörsutrustning används från den tidpunkt då motorn startas tills
dess att den stängs av. Det är normalt att dessa
nöts ut efter en tid.
Ett felaktigt tids- eller tillbehörsutrustning kan
skada motorn och göra den oanvändbar.
Observera den rekommenderade
utbytesfrekvensen, angiven i körd sträcka eller
förfluten tid (det alternativ som först uppnåtts).
AdBlue® (BlueHDi)
För att skydda miljön och uppfylla Euro
6-normerna utan att kompromissa med

197
Praktisk information
7prestandan eller öka bränsleförbrukningen i sina
dieselmotorer har PEUGEOT valt att utrusta sina
bilar med ett avgassystem som kombinerar SCR
(selektiv katalytisk reduktion) och partikelfilter
(FAP).
SCR system
Genom att använda AdBlue® som innehåller
urea, kan katalysatorn omvandla upp till 85 % av
alla kväveoxider (NOx) i avgaserna till kväve och
vatten, som inte har några negativa effekter på
vår hälsa eller miljö.
Bilen har en särskild tank förAdBlue ®
som rymmer cirka 20 liter.
Tankvolymen räcker för en körsträcka på cirka
5 000

km (vilket kan variera mycket beroende
på förarens körstil och bil). Ett varningssystem
aktiveras automatiskt när den återstående
körsträckan är 2 400

km, dvs. när en reservnivå
återstår i tanken.
Fler varningar visas under de återstående 2
400

km tills tanken är helt tom och bilen stängs
a v.
Om den uppskattade körsträckan mellan två
servicetillfällen för bilen överstiger 5 000

km,
måste en påfyllning göras av AdBlue.
Se motsvarande avsnitt för mer
information om varnings- och
kontrollampor och tillhörande varningar eller
indikatorer.
När AdBlue® tanken är tom, en enhet
som krävs enligt lag förhindrar att motorn
startas om.
Om SCR systemet är felaktigt, nivån på
utsläpp från fordonet inte längre uppfyller
Euro 6-standarden och fordonet börjar
förorenar miljön.
Det är av stor vikt att du vänder dig till en
PEUGEOTauktoriserad verkstad eller en
annan kvalificerad verkstad vid bekräftat SCR
funktionsfel i systemet så snart som möjligt.
Efter 1 100 km aktiveras automatiskt en enhet
som hindrar motorn från att starta.
I båda fallen visar en indikator den
återstående körsträcka du kan köra innan
fordonet stoppas.
AdBlue® kan frysa vid minusgrader
AdBlue® fryser vid temperaturer under
cirka -11 °C.
I SCR-systemet finns en funktion som värmer
AdBlue
®-tanken, vilket ger möjlighet att köra
bilen i mycket låga temperaturer.
Tillförsel av AdBlue®
Det rekommenderas att AdBlue® fylls upp så
snart den första varningen om att reservnivån
har nåtts avges.
För korrekt hantering av SCR-systemet:
– Använd endast AdBlue®-vätska som
uppfyller ISO-normen 22241.
– Häll aldrig över AdBlue® i en annan
behållare då tillsatsämnet kan förorenas.
–

Späd aldrig ut

AdBlue
® med vatten.
Du kan vända dig till en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad för
att erhålla AdBlue
®, såväl som till bensinstationer
utrustade med AdBlue®-pumpar speciellt
anpassade till personbilar.
Fyll aldrig på tillsatsen från en behållare
med AdBlue® som endast är avsedd för
lastbilar.
Rekommendationer för
lagring
AdBlue® fryser vid temperaturer på cirka -11
°C och försämras vid temperaturer över +25
°C. Förvara behållarna svalt och låt dem inte
utsättas för direkt solljus.
Under dessa förhållanden kan vätskan förvaras
i minst ett år.
Om tillsatsen har frusit kan den användas efter
att ha tinats upp helt i rumstemperatur.
Förvara aldrig behållare med AdBlue® i
bilen.

198
Praktisk information
Försiktighetsåtgärder vid
användning
AdBlue® innehåller urea. Vätskan är inte
brandfarlig och saknar färg och lukt (när den
förvaras svalt).
Om vätskan kommer i kontakt med huden ska
du tvätta bort den med tvål och vatten. Om
vätskan kommer i kontakt med ögonen ska du
omedelbart skölja med rikliga mängder rinnande
vatten eller med en lösning avsedd för ögontvätt
under minst 15 minuter. Kontakta läkare om en
brännande känsla eller irritation kvarstår.
Vid förtäring ska du omedelbart skölja munnen
med rent vatten och sedan dricka mycket vatten.
Under vissa förhållanden (t.ex. vid höga
temperaturer) finns risk för att ammoniak avges:
ångan får inte inandas. Ångor som innehåller
ammoniak irriterar slemhinnor i ögon, näsa och
hals.
AdBlue® ska förvaras i
originalförpackningen, utom räckhåll för
barn.
Påfyllning
Se till att bilen är parkerad på ett plant,
horisontalt underlag innan påfyllning.
På vintern ska du kontrollera att bilens
temperatur är över -11 °C. Annars fryser AdBlue
®
och kan då inte hällas i tanken. Parkera bilen i
en varm lokal under några timmar för att kunna
fylla på tillsatsen.
Häll aldrig AdBlue® direkt i dieseltanken.
Om AdBlue® har stänkt eller om det finns
spill på karossen ska du genast skölja
med kallt vatten eller torka med en fuktig
trasa.
Om vätskan har kristalliserats kan du ta bort
den med en svamp och varmt vatten.
Viktigt: om påfyllning sker efter att
AdBlue tagit slut, är det nödvändigt att
du alltid väntar i cirka 5 minuter innan du slår
på tändningen, utan att varken öppna
förardörren, låsa upp bilen, sätta in
nyckeln i tändningslåset eller sätta in
nyckeln till Keyless Entry and Start-
systemet i passagerarutrymmet .
Slå på tändningen, vänta 10 sekunder och
starta sedan motorn.
►

Slå av tändningen och dra ut nyckeln ur
tändningslåset för att stänga av motorn.
eller
►


Keyless Entry and Start
Tryck på knappen
”START/STOP” för att stänga av motorn.
Åtkomst till AdBlue®-tanken

► För att komma åt AdBlue®-tanken öppnar du
den vänstra framdörren.
►

V

rid det blå locket ett sjätte
dels varv moturs.
►
Lossa locket uppåt.
►

Med en behållare med

AdBlue
®: efter att du
har kontrollerat utgångsdatumet, läs noggrant
bruksanvisningen på etiketten innan du häller
innehållet i behållaren i fordonets AdBlue tank.
►

Med en


AdBlue®-pump: för in
kontakthandtaget och fyll tanken tills den stängs
av automatiskt.
►

Utför samma procedur i omvänd ordningsföljd
efter påfyllningen.
För att AdBlue®-tanken inte ska
överfyllas:
–

Fyll med mellan 10 och 13 liter med en
AdBlue®-behållare.
–
Försök inte fortsätta påfyllningen efter att
kontakthandtaget automatiskt har stängts av
om du fyller på vid en tankstation.
Systemet registrerar enbart
AdBlue
®-
påfyllning av 5

liter eller mer.
