2022 PEUGEOT 5008 Manual del propietario (in Spanish)

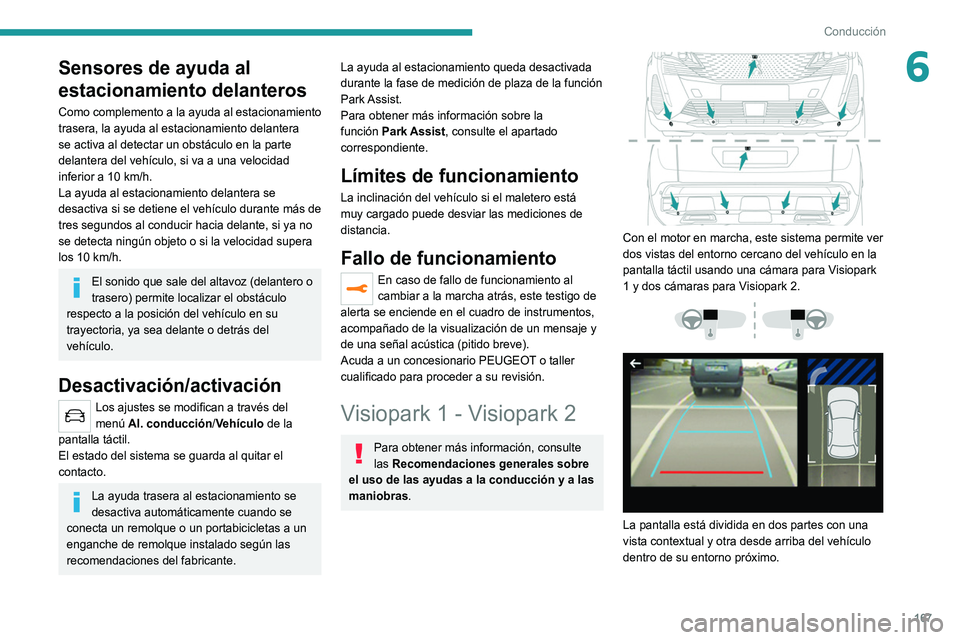

167
Conducción
6Sensores de ayuda al
estacionamiento delanteros
Como complemento a la ayuda al estacionamiento
trasera, la ayuda al estacionamiento delantera
se activa al detectar un obstáculo en la parte
delantera del vehículo, si va a una velocidad
inferior a 10
km/h.
La ayuda al estacionamiento delantera se
desactiva si se detiene el vehículo durante más de
tres segundos al conducir hacia delante, si ya no
se detecta ningún objeto o si la velocidad supera
los 10
km/h.
El sonido que sale del altavoz (delantero o
trasero) permite localizar el obstáculo
respecto a la posición del vehículo en su
trayectoria, ya sea delante o detrás del
vehículo.
Desactivación/activación
Los ajustes se modifican a través del
menú Al. conducción/Vehículo de la
pantalla táctil.
El estado del sistema se guarda al quitar el
contacto.
La ayuda trasera al estacionamiento se
desactiva automáticamente cuando se
conecta un remolque o un portabicicletas a un
enganche de remolque instalado según las
recomendaciones del fabricante.
La ayuda al estacionamiento queda desactivada
durante la fase de medición de plaza de la función
Park Assist.
Para obtener más información sobre la
función
Park Assist, consulte el apartado
correspondiente.
Límites de funcionamiento
La inclinación del vehículo si el maletero está
muy cargado puede desviar las mediciones de
distancia.
Fallo de funcionamiento
En caso de fallo de funcionamiento al
cambiar a la marcha atrás, este testigo de
alerta se enciende en el cuadro de instrumentos,
acompañado de la visualización de un mensaje y
de una señal acústica (pitido breve).
Acuda a un concesionario PEUGEOT o taller
cualificado para proceder a su revisión.
Visiopark 1 - Visiopark 2
Para obtener más información, consulte
las Recomendaciones generales sobre
el uso de las ayudas a la conducción y a las
maniobras.


Con el motor en marcha, este sistema permite ver
dos vistas del entorno cercano del vehículo en la
pantalla táctil usando una cámara para Visiopark
1 y dos cámaras para Visiopark 2.




La pantalla está dividida en dos partes con una
vista contextual y otra desde arriba del vehículo
dentro de su entorno próximo.

168
Conducción
Modo AUTO

Este modo está activado por defecto.
Mediante los sensores situados en el
parachoques trasero, la vista automática
cambia de la vista trasera a la vista desde arriba
(ampliada) cuando el vehículo se aproxima a
un obstáculo en la línea roja (menos de 30 cm)
durante la maniobra.
Vista estándar

El sistema de ayuda al estacionamiento completa
la información de la vista desde arriba del
vehículo.
Pueden visualizarse diversas vistas contextuales:
–
V
ista estándar.
–

V
ista 180º.
–

V
ista ampliada.
Por defecto, el modo AUTO está activado.
En este modo, el sistema elige la mejor vista para
mostrar (estándar o ampliada).
En cualquier momento durante la maniobra puede
cambiar el tipo de vista.
►

Pulse el botón situado en la esquina inferior
izquierda de la pantalla táctil.
►


Seleccione el tipo de vista:
•

"Vista estándar".
•
"180° view".
•
"Vista zoom".
•
"AUTO view".
La pantalla se actualiza inmediatamente con el
tipo de vista seleccionado.
El estado del sistema no se guarda al quitar el
contacto.Principio de funcionamiento

Mediante una o dos cámaras, se registran los
alrededores del vehículo durante la realización de
maniobras a baja velocidad.
Se reconstruye una imagen del vehículo dentro
del entorno próximo (representado dentro de
los paréntesis) en tiempo real a medida que va
progresando la maniobra.
Se facilita así alinear el vehículo durante el
estacionamiento y visualizar los obstáculos
próximos. Se borra automáticamente si el
vehículo permanece inmóvil durante demasiado
tiempo.
Con Visiopark 2, la vista se reconstruye con la
ayuda de dos cámaras, tanto en marcha adelante
como en marcha atrás.
Cuando la función está activada, es posible que
la vista superior no se visualice. Si el sistema está
activado cuando el vehículo ya se ha desplazado,
la vista superior puede visualizarse totalmente.
Visiopark 1
Vista trasera

Para activar la cámara situada en el portón
trasero, engrane la marcha atrás y no supere los
10
km/h de velocidad.
El sistema se desactiva:
–

De forma automática, a una velocidad superior
a unos 10

km/h,
–

De forma automática, si el portón trasero está
abierto.
–


Al desengranar la marcha atrás (la imagen
permanece durante 7 segundos).
–


Al pulsar la flecha blanca en la esquina superior
izquierda de la pantalla táctil.

169
Conducción
6Modo AUTO

Este modo está activado por defecto.
Mediante los sensores situados en el
parachoques trasero, la vista automática
cambia de la vista trasera a la vista desde arriba
(ampliada) cuando el vehículo se aproxima a
un obstáculo en la línea roja (menos de 30 cm)
durante la maniobra.
Vista estándar

En la pantalla se muestra el área detrás del
vehículo.
Las líneas azules 1 representan la anchura del
vehículo, con los retrovisores desplegados; se
orientan en función de la posición del volante.
La línea roja 2 representa una distancia de 30
cm
desde el parachoques trasero; las dos líneas
azules 3 y 4 representan 1 y 2
m respectivamente.
Esta vista está disponible con el modo AUTO o en
el menú de selección de la vista.
Vista ampliada

La cámara registra el entorno del vehículo durante
la maniobra para crear una vista desde arriba
de lo que hay detrás del vehículo en su entorno
más cercano, lo que permite realizar maniobras
teniendo en cuenta los obstáculos que hay cerca.
Esta vista está disponible con el modo AUTO o en
el menú de selección de la vista.
Puede parecer que los obstáculos están
más lejos de lo que están en realidad.
Durante la maniobra, es importante controlar
los lados del vehículo a través de los
retrovisores.
La ayuda al estacionamiento también
proporciona información adicional sobre el
área que envuelve al vehículo.
Vista de 180°

La vista de 180° permite salir marcha atrás de
una plaza de estacionamiento anticipando la
aproximación de vehículos, peatones o ciclistas.
No se recomienda utilizar esta vista para realizar
una maniobra completa.

170
Conducción
Vista estándar

La zona situada delante del vehículo se visualiza
en la pantalla.
Las líneas naranjas 1 representan la anchura del
vehículo con los retrovisores desplegados; se
orientan en función de la posición del volante.
La línea roja 2 representa una distancia de 30 cm
desde el parachoques; las dos líneas naranjas 3 y
4 representan 1 y 2 m respectivamente.
Esta vista está disponible con el modo AUTO o en
el menú de selección de vista.
Se divide en tres zonas: izquierda A, central B y
derecha C.
Esta vista solo está disponible en el menú de
selección de la vista.
Visiopark 2
El vehículo va equipado con una cámara en la
parte delantera, colocada en la calandra, y una
cámara trasera, situada cerca del mando de
apertura del portón trasero.
Gracias a las cámaras, el sistema permite mostrar
los alrededores del vehículo en la pantalla
táctil, ofreciendo vistas de lo que hay detrás del
vehículo (visión trasera) cuando está introducida
la marcha atrás y de lo que hay delante del
vehículo (visión delantera) cuando la caja de
cambios está en punto muerto o cuando hay una
marcha hacia delante engranada.
Visión trasera

La cámara se activa automáticamente al introducir
la marcha atrás.
El sistema se desactiva:
– De forma automática, con una velocidad
superior a unos 20
km/h (12 mph).
–

Al desengranar la marcha atrás (la imagen de la
visión delantera sustituye a la imagen de la visión
trasera durante 7 segundos).
–


Al pulsar la flecha blanca en la esquina superior
izquierda de la pantalla táctil.
Si se han enganchado un remolque o un
portabicicletas, la zona detrás del vehículo
en la vista superior se oscurecerá.
La reconstrucción de los alrededores se realiza
a través de la cámara delantera únicamente.
Las vistas de la visión trasera son similares a las
descritas para la función Visiopark 1.
Para obtener más información sobre la
función Visiopark 1, consulte el apartado
correspondiente.
Visión delantera y trasera

Con el motor en marcha y a una velocidad
inferior a 20 km/h, la activación del sistema
se realiza a través del menú Al. conducción/
Vehículo de la pantalla táctil:
►

Seleccione "
Ayuda visual al
estacionamiento".
El modo AUTO aparece por defecto, con la
visión delantera, si la caja de cambios está en
punto muerto o cuando hay una marcha adelante
introducida, o con la visión trasera, si la marcha
atrás está engranada
El sistema se desactiva:
–

Automáticamente por encima de
aproximadamente 30

km/h (la imagen desaparece
temporalmente a partir de 20
km/h)
–

Al pulsar la flecha blanca en la esquina superior
izquierda de la pantalla táctil.
Modo AUTO

Este modo está activado por defecto.
Mediante los sensores situados en el
parachoques delantero, la vista automática pasa
de la vista delantera (estándar) a la vista desde
arriba (zoom) cuando se aproxima a un obstáculo
durante la maniobra.

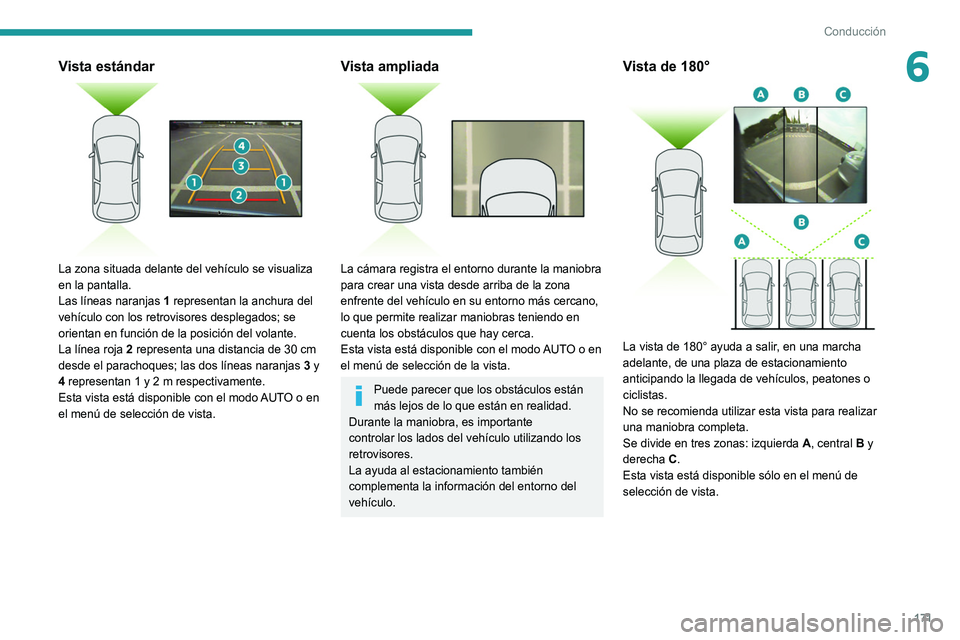

171
Conducción
6Vista estándar

La zona situada delante del vehículo se visualiza
en la pantalla.
Las líneas naranjas 1 representan la anchura del
vehículo con los retrovisores desplegados; se
orientan en función de la posición del volante.
La línea roja 2 representa una distancia de 30 cm
desde el parachoques; las dos líneas naranjas 3 y
4 representan 1 y 2 m respectivamente.
Esta vista está disponible con el modo AUTO o en
el menú de selección de vista.
Vista ampliada

La cámara registra el entorno durante la maniobra
para crear una vista desde arriba de la zona
enfrente del vehículo en su entorno más cercano,
lo que permite realizar maniobras teniendo en
cuenta los obstáculos que hay cerca.
Esta vista está disponible con el modo AUTO o en
el menú de selección de la vista.
Puede parecer que los obstáculos están
más lejos de lo que están en realidad.
Durante la maniobra, es importante
controlar los lados del vehículo utilizando los
retrovisores.
La ayuda al estacionamiento también
complementa la información del entorno del
vehículo.
Vista de 180°

La vista de 180° ayuda a salir, en una marcha
adelante, de una plaza de estacionamiento
anticipando la llegada de vehículos, peatones o
ciclistas.
No se recomienda utilizar esta vista para realizar
una maniobra completa.
Se divide en tres zonas: izquierda A, central B y
derecha C.
Esta vista está disponible sólo en el menú de
selección de vista.

172
Conducción
En determinados casos, los sensores
podrían no detectar pequeños obstáculos
situados en los ángulos muertos.
Cualquier objeto que exceda las dimensiones
del vehículo (por ejemplo, una escalera en la
baca, un bola de enganche...), Park Assist no
lo tiene en cuenta al maniobrar.
Compruebe siempre el entorno del
vehículo antes de comenzar una
maniobra.
Si la distancia lateral entre el vehículo y la
plaza de estacionamiento es demasiado
grande, es posible que la función no pueda
medir el espacio.
Durante las fases de la maniobra, el
volante gira rápidamente: no sujete el
volante ni coloque las manos entre sus radios.
Tenga presente los posibles objetos que
pueden impedir la maniobra (por ejemplo, ropa
suelta, pañuelos, corbatas...) ya pueden casar
daños.
Ayuda a las maniobras de estacionamiento en paralelo
► Al estacionar, seleccione "Park Assist"
en el menú Al. conducción / Vehículo de
la pantalla táctil para activar la función.
Park Assist
Consulte las Recomendaciones
generales sobre el uso de las ayudas a
la conducción y a las maniobras.
Este sistema proporciona asistencia activa
al estacionamiento: detecta una plaza de
estacionamiento y acciona el sistema de dirección
para estacionar en dicha plaza.
Con caja de cambios manual, el conductor
controla el acelerador, los frenos, las marchas y el
embrague.
Con caja de cambios automática (EAT6/EAT8),
el conductor controla el acelerador, los frenos y
las marchas.
Durante las fases de entrada y salida a una plaza
de estacionamiento, el sistema proporciona al
conductor información visual y acústica para una
maniobra segura. Pueden ser necesarias varias
maniobras hacia adelante y hacia atrás.
El controlador puede retomar el control en
cualquier momento si sujeta el volante.


El sistema Park Assist ofrece asistencia en las
siguientes maniobras:
A. Entrada a una plaza de estacionamiento en
línea
B. Salida de una plaza de estacionamiento en
línea
C. Entrada a una plaza de estacionamiento en
batería
El sistema Park Assist no funciona con el
motor parado.
Cuando se activa Park Assist, impide que Stop
& Start pase a modo STOP. En modo STOP,
la activación de Park Assist vuelve a arrancar
el motor.
El sistema Park Assist se hace con el
control de la dirección durante un máximo
de 4 ciclos de maniobras. Se desactiva tras
estos 4 ciclos. Si el vehículo no está
correctamente colocado, retome el control para
completar la maniobra.
El desarrollo de las maniobras y las
instrucciones de conducción se indican en
el cuadro de instrumentos.
La asistencia está activada: la
indicación de este pictograma y de un
límite de velocidad advierte de que las
maniobras de dirección corren a cargo del
sistema: no toque el volante.
La asistencia está desactivada: la
indicación de este pictograma advierte
de que el sistema ya no se encarga de las
maniobras de dirección: retome el control de la
dirección.
La activación de Park Assist desactiva
Vigilancia de ángulo muerto.
La función de ayuda al estacionamiento
no está disponible durante la medición de
la plaza de estacionamiento. Interviene con
posterioridad, para avisar al maniobrar que el
vehículo se aproxima a un obstáculo: la señal
acústica se vuelve continua cuando el
obstáculo está a menos de 30 centímetros.
Si la función de ayuda al estacionamiento
ha sido desactivada, se reactivan
automáticamente durante las fases de
maniobras asistidas.
Es posible que las funciones Visiopark 1
- Visiopark 2 actúen durante las
maniobras de aparcamiento y de salida de una
plaza de estacionamiento. Permiten una mejor
supervisión del entorno del vehículo al mostrar
información adicional en la pantalla táctil.
Para obtener más información sobre las
funciones Visiopark 1 - Visiopark 2, consulte
el apartado correspondiente.

173
Conducción
6En determinados casos, los sensores
podrían no detectar pequeños obstáculos
situados en los ángulos muertos.
Cualquier objeto que exceda las dimensiones
del vehículo (por ejemplo, una escalera en la
baca, un bola de enganche...), Park Assist no
lo tiene en cuenta al maniobrar.
Compruebe siempre el entorno del
vehículo antes de comenzar una
maniobra.
Si la distancia lateral entre el vehículo y la
plaza de estacionamiento es demasiado
grande, es posible que la función no pueda
medir el espacio.
Durante las fases de la maniobra, el
volante gira rápidamente: no sujete el
volante ni coloque las manos entre sus radios.
Tenga presente los posibles objetos que
pueden impedir la maniobra (por ejemplo, ropa
suelta, pañuelos, corbatas...) ya pueden casar
daños.
Ayuda a las maniobras de estacionamiento en paralelo
► Al estacionar , seleccione "Park Assist"
en el menú Al. conducción / Vehículo de
la pantalla táctil para activar la función.
► Limite la velocidad del vehículo a un
máximo de 20 km/h y seleccione " Entrada
a plaza en línea" en la pantalla táctil.
Para acceder a una plaza de
estacionamiento en línea, el sistema no
señala las plazas cuyo tamaño es claramente
inferior o superior al del vehículo.
► Accione el intermitente del lado del
estacionamiento elegido para activar la
función de medición. El vehículo debe circular a
una distancia de entre 0,5
y 1,5 m de la fila de
vehículos estacionados.
20► Circule a una velocidad inferior a 20
km/h siguiendo las instrucciones hasta que
el sistema encuentre un plaza disponible.
► Avance lentamente hasta que aparezca
un mensaje acompañado de una señal
acústica solicitando que engrane la marcha atrás.
► Engrane la marcha atrás, suelte el
volante y circule sin superar los 7 km/h.
La maniobra de estacionamiento asistido
está en curso.
7► Sin superar la velocidad de 7 km/h,
avance y retroceda con ayuda de las
alertas del sistema "Ayuda al estacionamiento"
hasta que se indique el fin de la maniobra.
El fin de la maniobra se confirma mediante
un mensaje y una señal acústica.
La asistencia al estacionamiento se desactiva y
puede retomar el control de los mandos.
Asistencia a las maniobras de estacionamiento en línea
► Al estacionar , seleccione "Park Assist"
en el menú Al. conducción / Vehículo de
la pantalla táctil para activar la función.
► Limite la velocidad del vehículo a un
máximo de 20 km/h y seleccione " Entrada
a plaza en batería" en la pantalla táctil.
► Accione el intermitente del lado del
estacionamiento elegido para activar la
función de medición. El vehículo debe circular a
una distancia de entre 0,5
y 1,5 m de la fila de
vehículos estacionados.
20► Circule a una velocidad inferior a 20
km/h siguiendo las instrucciones hasta que
el sistema encuentre un plaza disponible.
Cuando se detecten varias plazas
sucesivas, el vehículo se dirigirá a la
última de ellas.
► Avance lentamente hasta que aparezca
un mensaje acompañado de una señal
acústica solicitando que engrane la marcha atrás.
► Engrane la marcha atrás, suelte el
volante y circule sin superar los 7 km/h.
La maniobra de estacionamiento asistido
está en curso.
7► Sin superar la velocidad de 7 km/h, siga
las indicaciones y alertas del sistema
"Ayuda al estacionamiento" hasta que un mensaje
indique el fin de la maniobra.

174
Conducción

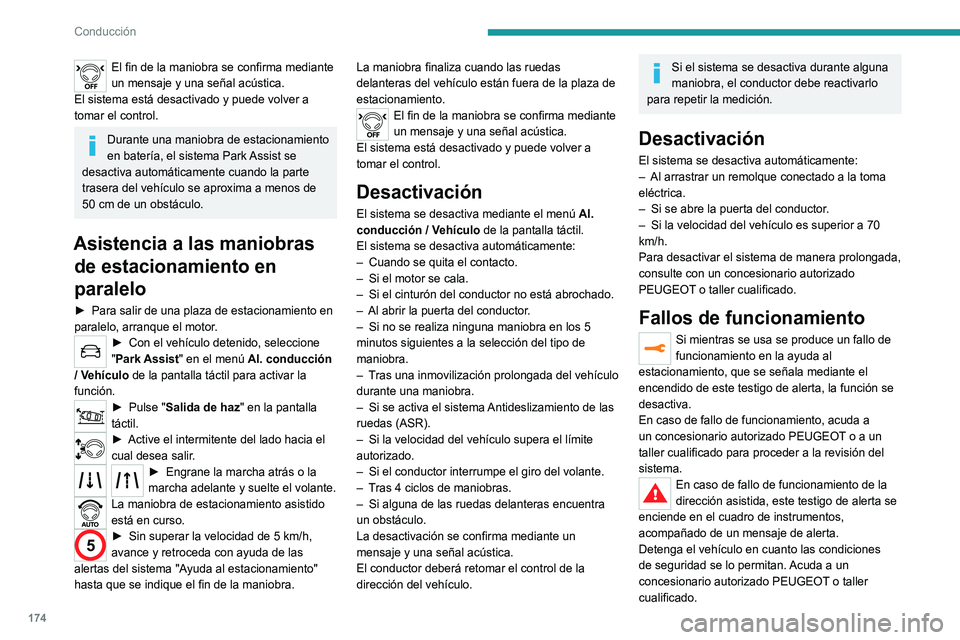

El fin de la maniobra se confirma mediante
un mensaje y una señal acústica.
El sistema está desactivado y puede volver a
tomar el control.
Durante una maniobra de estacionamiento
en batería, el sistema Park Assist se
desactiva automáticamente cuando la parte
trasera del vehículo se aproxima a menos de
50

cm de un obstáculo.
Asistencia a las maniobras de estacionamiento en
paralelo
► Para salir de una plaza de estacionamiento en
paralelo, arranque el motor .
► Con el vehículo detenido, seleccione
" Park Assist" en el menú Al. conducción
/ Vehículo de la pantalla táctil para activar la
función.
► Pulse " Salida de haz" en la pantalla
táctil.
► Active el intermitente del lado hacia el
cual desea salir .
► Engrane la marcha atrás o la
marcha adelante y suelte el volante.
La maniobra de estacionamiento asistido
está en curso.
5► Sin superar la velocidad de 5 km/h,
avance y retroceda con ayuda de las
alertas del sistema "Ayuda al estacionamiento"
hasta que se indique el fin de la maniobra. La maniobra finaliza cuando las ruedas
delanteras del vehículo están fuera de la plaza de
estacionamiento.
El fin de la maniobra se confirma mediante
un mensaje y una señal acústica.
El sistema está desactivado y puede volver a
tomar el control.
Desactivación
El sistema se desactiva mediante el menú Al.
conducción / Vehículo de la pantalla táctil.
El sistema se desactiva automáticamente:
–

Cuando se quita el contacto.
–


Si el motor se cala.
–


Si el cinturón del conductor no está abrochado.
–


Al abrir la puerta del conductor
.
–

Si no se realiza ninguna maniobra en los 5
minutos siguientes a la selección del tipo de
maniobra.
–


T
ras una inmovilización prolongada del vehículo
durante una maniobra.
–

Si se activa el sistema
Antideslizamiento de las
ruedas (ASR).
–

Si la velocidad del vehículo supera el límite
autorizado.
–


Si el conductor interrumpe el giro del volante.
–


T
ras 4 ciclos de maniobras.
–

Si alguna de las ruedas delanteras encuentra
un obstáculo.
La desactivación se confirma mediante un
mensaje y una señal acústica.
El conductor deberá retomar el control de la
dirección del vehículo.
Si el sistema se desactiva durante alguna
maniobra, el conductor debe reactivarlo
para repetir la medición.
Desactivación
El sistema se desactiva automáticamente:
– Al arrastrar un remolque conectado a la toma
eléctrica.
–

Si se abre la puerta del conductor
.
–

Si la velocidad del vehículo es superior a 70
km/h.
Para desactivar el sistema de manera prolongada,
consulte con un concesionario autorizado
PEUGEOT

o taller cualificado.
Fallos de funcionamiento
Si mientras se usa se produce un fallo de
funcionamiento en la ayuda al
estacionamiento, que se señala mediante el
encendido de este testigo de alerta, la función se
desactiva.
En caso de fallo de funcionamiento, acuda a
un concesionario autorizado PEUGEOT o a un
taller cualificado para proceder a la revisión del
sistema.
En caso de fallo de funcionamiento de la
dirección asistida, este testigo de alerta se
enciende en el cuadro de instrumentos,
acompañado de un mensaje de alerta.
Detenga el vehículo en cuanto las condiciones
de seguridad se lo permitan. Acuda a un
concesionario autorizado PEUGEOT o taller
cualificado.
