2022 PEUGEOT 5008 Manual del propietario (in Spanish)

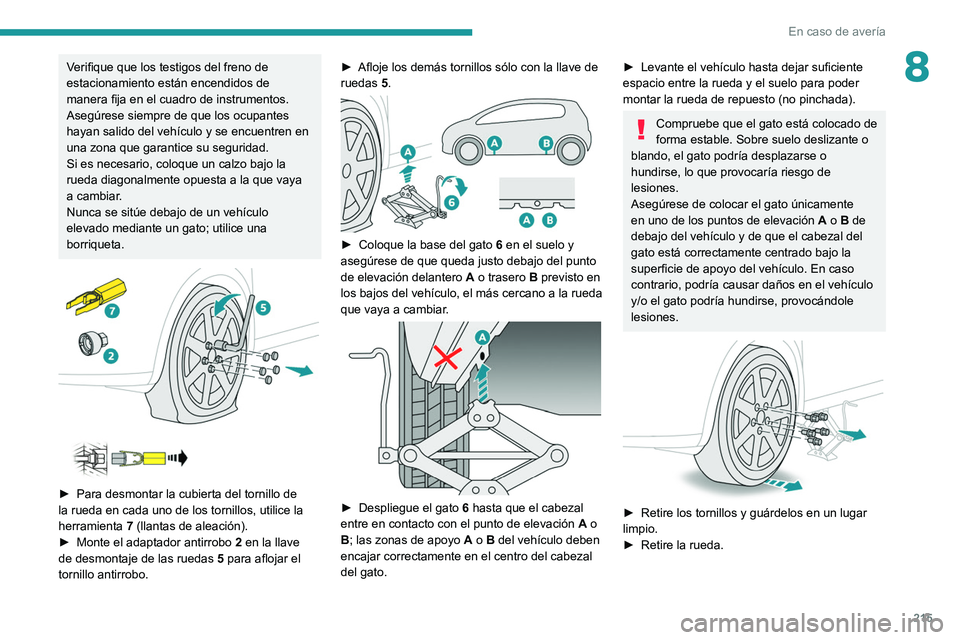

215
En caso de avería
8Verifique que los testigos del freno de
estacionamiento están encendidos de
manera fija en el cuadro de instrumentos.
Asegúrese siempre de que los ocupantes
hayan salido del vehículo y se encuentren en
una zona que garantice su seguridad.
Si es necesario, coloque un calzo bajo la
rueda diagonalmente opuesta a la que vaya
a cambiar.
Nunca se sitúe debajo de un vehículo
elevado mediante un gato; utilice una
borriqueta.




► Para desmontar la cubierta del tornillo de
la rueda en cada uno de los tornillos, utilice la
herramienta 7
(llantas de aleación).
►

Monte el adaptador antirrobo 2

en la llave
de desmontaje de las ruedas 5 para aflojar el
tornillo antirrobo. ►

Afloje los demás tornillos sólo con la llave de
ruedas
5.


► Coloque la base del gato
6 en el suelo y
asegúrese de que queda justo debajo del punto
de elevación delantero A o trasero B previsto en
los bajos del vehículo, el más cercano a la rueda
que vaya a cambiar.


► Despliegue el gato 6 hasta que el cabezal
entre en contacto con el punto de elevación A o
B; las zonas de apoyo A o B del vehículo deben
encajar correctamente en el centro del cabezal
del gato.
► Levante el vehículo hasta dejar suficiente
espacio entre la rueda y el suelo para poder
montar la rueda de repuesto (no pinchada).
Compruebe que el gato está colocado de
forma estable. Sobre suelo deslizante o
blando, el gato podría desplazarse o
hundirse, lo que provocaría riesgo de
lesiones.
Asegúrese de colocar el gato únicamente
en uno de los puntos de elevación A o B de
debajo del vehículo y de que el cabezal del
gato está correctamente centrado bajo la
superficie de apoyo del vehículo. En caso
contrario, podría causar daños en el vehículo
y/o el gato podría hundirse, provocándole
lesiones.


► Retire los tornillos y guárdelos en un lugar
limpio.
►

Retire la rueda.

216
En caso de avería
Cambio de una bombilla
Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de vaho en
la cara interior del cristal de los faros y de las
luces traseras, que desaparecerá unos
minutos después de encender las luces.
Los faros van equipados con cristales de
policarbonato con un recubrimiento de
protección:
– No los limpie con un paño seco o
abrasivo, ni con productos detergentes o
disolventes.
– Utilice una esponja, agua y jabón o un
producto con pH neutro.
– Si utiliza el lavado a alta presión en
manchas persistentes, no dirija la manguera
directamente hacia las luces ni hacia
su contorno de manera prolongada. De
este modo, evitará que se deterioren el
recubrimiento de protección y la junta de
estanqueidad.
El cambio de las bombillas solamente
debe efectuarse con el contacto quitado
y cuando los faros /luces lleven apagados

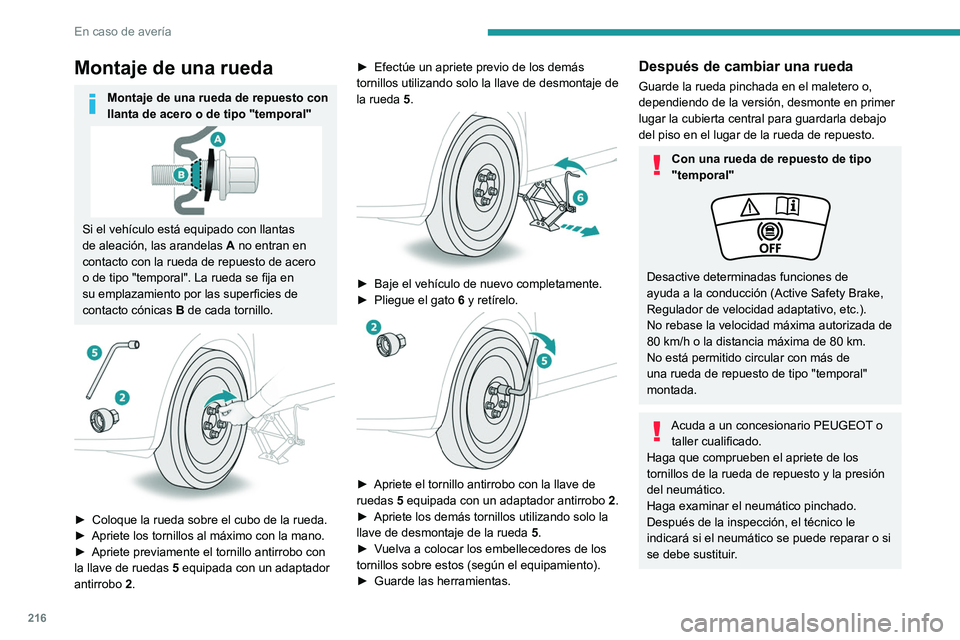

Montaje de una rueda
Montaje de una rueda de repuesto con
llanta de acero o de tipo "temporal"
Si el vehículo está equipado con llantas
de aleación, las arandelas A no entran en
contacto con la rueda de repuesto de acero
o de tipo "temporal". La rueda se fija en
su emplazamiento por las superficies de
contacto cónicas B de cada tornillo.


► Coloque la rueda sobre el cubo de la rueda.
► Apriete los tornillos al máximo con la mano.
►

Apriete previamente el tornillo antirrobo con
la llave de ruedas


5
equipada con un adaptador
antirrobo

2
. ►

Efectúe un apriete previo de los demás
tornillos utilizando solo la llave de desmontaje de
la rueda 5
.


► Baje el vehículo de nuevo completamente.
► Pliegue el gato 6
y retírelo.


► Apriete el tornillo antirrobo con la llave de
ruedas 5 equipada con un adaptador antirrobo 2 .
►

Apriete los demás tornillos utilizando solo la
llave de desmontaje de la rueda 5

.
►

V
uelva a colocar los embellecedores de los
tornillos sobre estos (según el equipamiento).
►

Guarde las herramientas.
Después de cambiar una rueda
Guarde la rueda pinchada en el maletero o,
dependiendo de la versión, desmonte en primer
lugar la cubierta central para guardarla debajo
del piso en el lugar de la rueda de repuesto.
Con una rueda de repuesto de tipo
"temporal"
Desactive determinadas funciones de
ayuda a la conducción (Active Safety Brake,
Regulador de velocidad adaptativo, etc.).
No rebase la velocidad máxima autorizada de
80 km/h o la distancia máxima de 80 km.
No está permitido circular con más de
una rueda de repuesto de tipo "temporal"
montada.
Acuda a un concesionario PEUGEOT o taller cualificado.
Haga que comprueben el apriete de los
tornillos de la rueda de repuesto y la presión
del neumático.
Haga examinar el neumático pinchado.
Después de la inspección, el técnico le
indicará si el neumático se puede reparar o si
se debe sustituir.

217
En caso de avería
8Cambio de una bombilla
Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de vaho en
la cara interior del cristal de los faros y de las
luces traseras, que desaparecerá unos
minutos después de encender las luces.
Los faros van equipados con cristales de
policarbonato con un recubrimiento de
protección:
–

No los limpie con un paño seco o
abrasivo, ni con productos detergentes o
disolventes.
–


Utilice una esponja, agua y jabón o un
producto con pH neutro.
–


Si utiliza el lavado a alta presión en
manchas persistentes, no dirija la manguera
directamente hacia las luces ni hacia
su contorno de manera prolongada. De
este modo, evitará que se deterioren el
recubrimiento de protección y la junta de
estanqueidad.
El cambio de las bombillas solamente
debe efectuarse con el contacto quitado
y cuando los faros /luces lleven apagados
varios minutos, ya que existe riesgo de
quemaduras graves.
No toque la bombilla directamente con los
dedos: utilice un paño que no desprenda
pelusa.
Es esencial utilizar únicamente bombillas
de tipo antiultravioleta, de forma que no se
dañen los faros.
Sustituya siempre una bombilla defectuosa
por una bombilla nueva con la misma
referencia y las mismas características. Para
evitar desequilibrios entre los faros, sustituya
las bombillas por parejas.
Montaje de los grupos ópticos
Realice las operaciones en orden inverso
al del desmontaje.
Faros y luces de diodos
electroluminiscentes (LED)
Según versión, los tipos de faros o luces
involucrados son:
–

Faros de tecnología LED
–


Faros de tecnología Full LED
–


Intermitentes laterales.
–


Luces laterales.
–


Luces traseras de tecnología LED.
–


T
ercera luz de freno.
–

Luces de matrícula.
Para la sustitución de este tipo de
bombillas, póngase en contacto con un
concesionario autorizado PEUGEOT o con un
taller cualificado.
No toque los faros con tecnología LED o "Full
LED", ya que podría electrocutarse.
Luces delanteras
Modelo con faros LED

1. Luces de cruce/Luces de carretera
2. Luces diurnas/luces de posición/intermitentes

218
En caso de avería

► Abra la guantera.
► Presione sobre la empuñadura central de la
tapa de la caja de fusibles.
► Baje completamente la tapa.
► Retire las pinzas de su alojamiento.
Cambio de un fusible
Antes de cambiar un fusible:
► Identifique la causa de la anomalía y
corríjala.
► Apague cualquier consumo de corriente.
► Inmovilice el vehículo y quite el contacto.
► Identifique el fusible defectuoso con las
tablas de correspondencias de fusibles y los
esquemas.
Para reemplazar un fusible es esencial:
► Utilizar las pinzas especiales para extraer el
fusible de su alojamiento y verificar el estado del
filamento.
► Sustituir siempre el fusible fundido por otro
de la misma intensidad (del mismo color), ya que

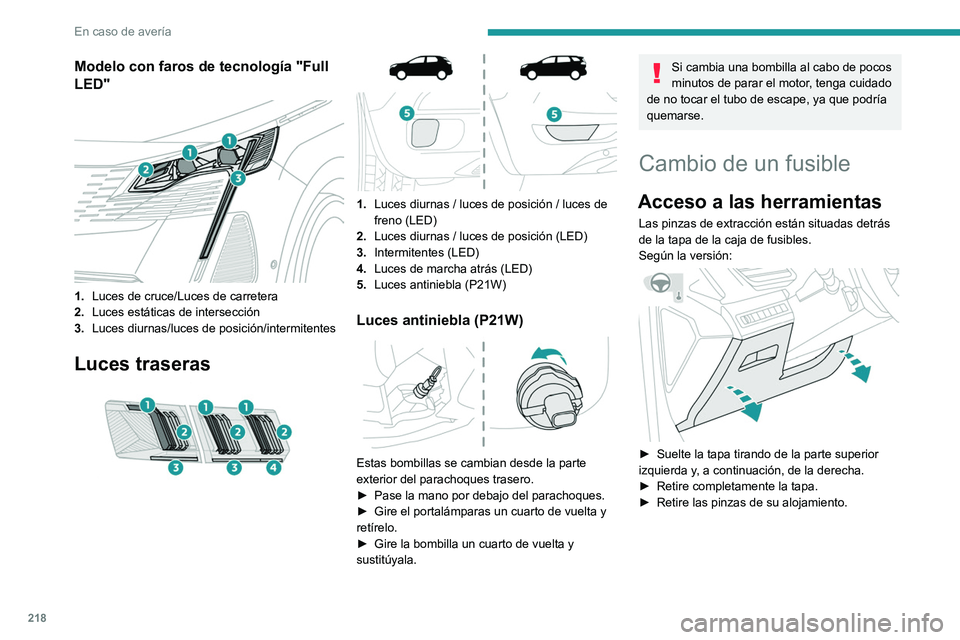

Modelo con faros de tecnología "Full
LED"


1. Luces de cruce/Luces de carretera
2. Luces estáticas de intersección
3. Luces diurnas/luces de posición/intermitentes
Luces traseras



1. Luces diurnas / luces de posición / luces de
freno (LED)
2. Luces diurnas / luces de posición (LED)
3. Intermitentes (LED)
4. Luces de marcha atrás
(LED)
5. Luces antiniebla (P21W)
Luces antiniebla (P21W)

Estas bombillas se cambian desde la parte
exterior del parachoques trasero.
►

Pase la mano por debajo del parachoques.
►


Gire el portalámparas un cuarto de vuelta y
retírelo.
►


Gire la bombilla un cuarto de vuelta y
sustitúyala.
Si cambia una bombilla al cabo de pocos
minutos de parar el motor, tenga cuidado
de no tocar el tubo de escape, ya que podría
quemarse.
Cambio de un fusible
Acceso a las herramientas
Las pinzas de extracción están situadas detrás
de la tapa de la caja de fusibles.
Según la versión:


► Suelte la tapa tirando de la parte superior
izquierda y , a continuación, de la derecha.
►

Retire completamente la tapa.
►


Retire las pinzas de su alojamiento.

219
En caso de avería
8

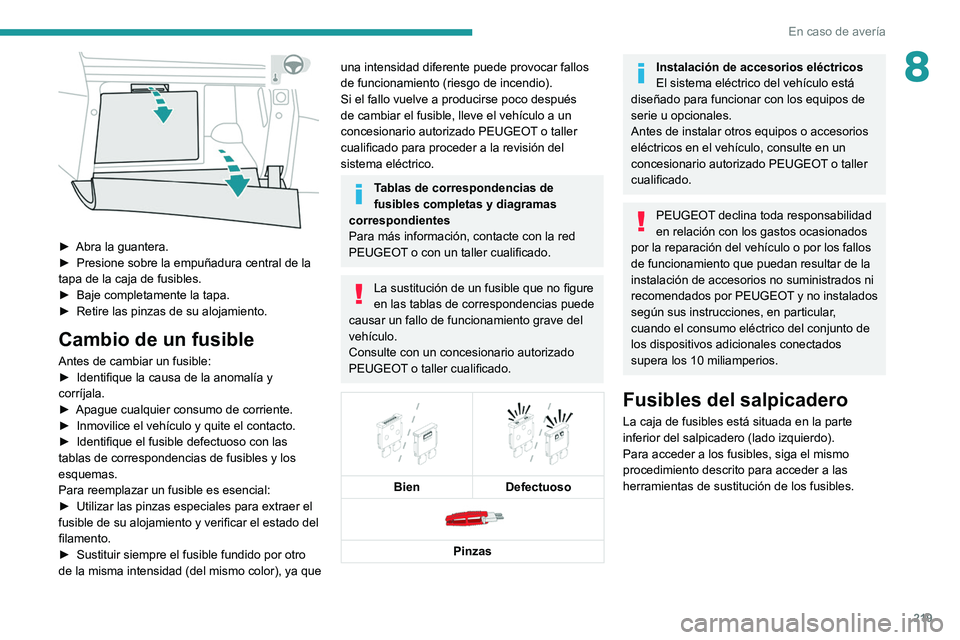

► Abra la guantera.
► Presione sobre la empuñadura central de la
tapa de la caja de fusibles.
►

Baje completamente la tapa.
►


Retire las pinzas de su alojamiento.
Cambio de un fusible
Antes de cambiar un fusible:
► Identifique la causa de la anomalía y
corríjala.
►

Apague cualquier consumo de corriente.
►


Inmovilice el vehículo y quite el contacto.
►


Identifique el fusible defectuoso con las
tablas de correspondencias de fusibles y los
esquemas.
Para reemplazar un fusible es esencial:
►


Utilizar las pinzas especiales para extraer el
fusible de su alojamiento y verificar el estado del
filamento.
►


Sustituir siempre el fusible fundido por otro
de la misma intensidad (del mismo color), ya que
una intensidad diferente puede provocar fallos
de funcionamiento (riesgo de incendio).
Si el fallo vuelve a producirse poco después
de cambiar el fusible, lleve el vehículo a un
concesionario autorizado PEUGEOT o taller
cualificado para proceder a la revisión del
sistema eléctrico.
Tablas de correspondencias de
fusibles completas y diagramas
correspondientes
Para más información, contacte con la red
PEUGEOT o con un taller cualificado.
La sustitución de un fusible que no figure
en las tablas de correspondencias puede
causar un fallo de funcionamiento grave del
vehículo.
Consulte con un concesionario autorizado
PEUGEOT o taller cualificado.


Bien
Defectuoso

Pinzas
Instalación de accesorios eléctricos
El sistema eléctrico del vehículo está
diseñado para funcionar con los equipos de
serie u opcionales.
Antes de instalar otros equipos o accesorios
eléctricos en el vehículo, consulte en un
concesionario autorizado PEUGEOT o taller
cualificado.
PEUGEOT declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o por los fallos
de funcionamiento que puedan resultar de la
instalación de accesorios no suministrados ni
recomendados por PEUGEOT y no instalados
según sus instrucciones, en particular,
cuando el consumo eléctrico del conjunto de
los dispositivos adicionales conectados
supera los 10 miliamperios.
Fusibles del salpicadero
La caja de fusibles está situada en la parte
inferior del salpicadero (lado izquierdo).
Para acceder a los fusibles, siga el mismo
procedimiento descrito para acceder a las
herramientas de sustitución de los fusibles.

220
En caso de avería
Versión 2 (Eco)
N.° de fusibleAmperaje (A) Funciones
F4 15 AClaxon
F5 20 ABomba del lavaparabrisas
F6 20 ABomba del lavaluneta
F8 20 ALimpialuneta trasero
F10 30 ACerraduras
F 11 30 ACerraduras
F14 5 ASirena de alarma
F17 5 ACuadro de instrumentos
F22 3 ASensor de lluvia/solar
F24 5 ACámara de visión trasera, ayuda al estacionamiento
F25 5 AAirbags
F27 5 AAlarma
F28 5 ALlamadas de emergencia y de asistencia
F29 20 APantalla táctil, sistema de audio y navegación
F32 15 AEncendedor
F36 5 ALuz de guantera

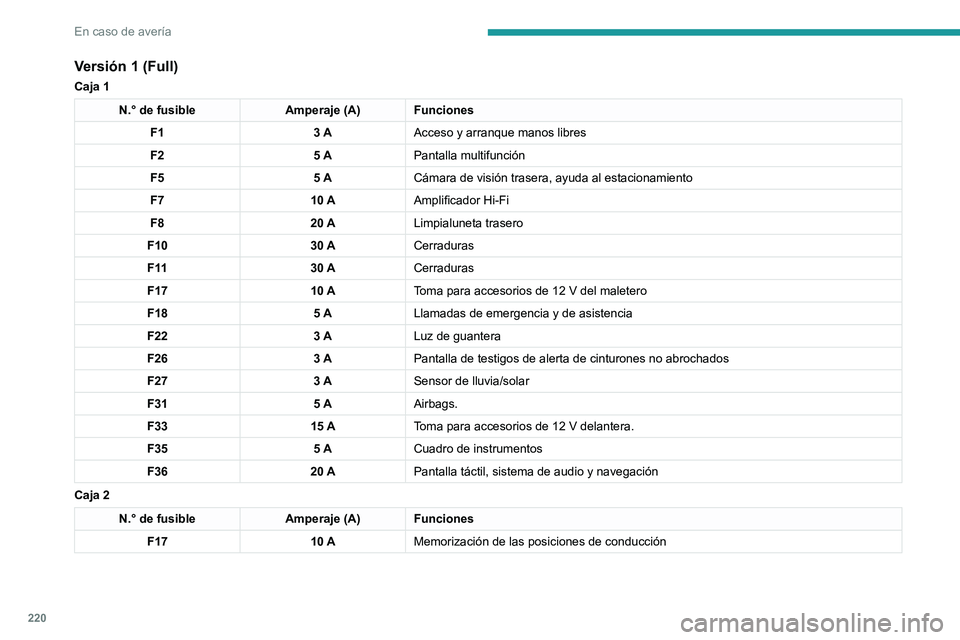

Versión 1 (Full)
Caja 1
N.° de fusible Amperaje (A) Funciones
F1 3 AAcceso y arranque manos libres
F2 5 APantalla multifunción
F5 5 ACámara de visión trasera, ayuda al estacionamiento
F7 10 AAmplificador Hi-Fi
F8 20 ALimpialuneta trasero
F10 30 ACerraduras
F 11 30 ACerraduras
F17 10 AToma para accesorios de 12
V del maletero
F18 5 ALlamadas de emergencia y de asistencia
F22 3 ALuz de guantera
F26 3 APantalla de testigos de alerta de cinturones no abrochados
F27 3 ASensor de lluvia/solar
F31 5 AAirbags.
F33 15 AToma para accesorios de 12
V delantera.
F35 5 ACuadro de instrumentos
F36 20 APantalla táctil, sistema de audio y navegación
Caja 2
N.° de fusible Amperaje (A) Funciones
F17 10 AMemorización de las posiciones de conducción

221
En caso de avería

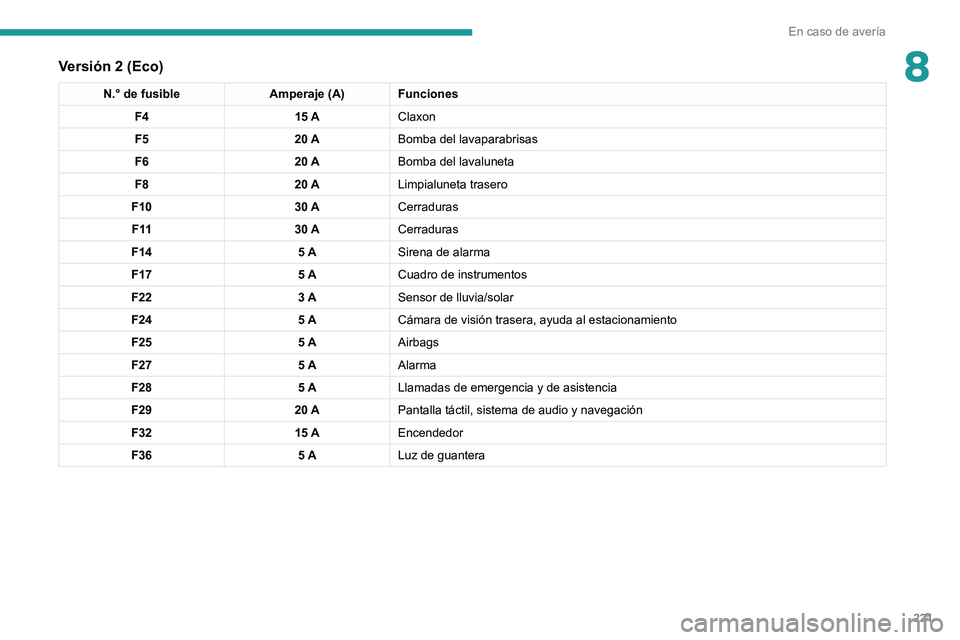

8Versión 2 (Eco)
N.° de fusibleAmperaje (A) Funciones
F4 15 AClaxon
F5 20 ABomba del lavaparabrisas
F6 20 ABomba del lavaluneta
F8 20 ALimpialuneta trasero
F10 30 ACerraduras
F 11 30 ACerraduras
F14 5 ASirena de alarma
F17 5 ACuadro de instrumentos
F22 3 ASensor de lluvia/solar
F24 5 ACámara de visión trasera, ayuda al estacionamiento
F25 5 AAirbags
F27 5 AAlarma
F28 5 ALlamadas de emergencia y de asistencia
F29 20 APantalla táctil, sistema de audio y navegación
F32 15 AEncendedor
F36 5 ALuz de guantera

222
En caso de avería
Versión 2 (Eco)
N.° de fusibleAmperaje (A) Funciones
F18 10 ALuz de carretera derecha
F19 10 ALuz de carretera izquierda
Batería de 12 V
Procedimiento para arrancar el motor a partir
de otra batería o para recargar la batería
descargada.
Baterías de arranque de
plomo-ácido
Estas baterías contienen sustancias
nocivas (ácido sulfúrico y plomo).
Se deben desechar según la normativa
correspondiente y en ningún caso se deben
desechar junto con la basura doméstica.
Lleve las pilas del mando a distancia y las
baterías del vehículo gastadas a un punto de
recogida autorizado.
Antes de manipular la batería, protéjase los ojos y la cara.
Cualquier operación en la batería debe
realizarse en un medio ventilado, alejado de
llamas o de fuentes de chispas, para evitar
cualquier riesgo de explosión o incendio.
Lávese las manos al finalizar la operación.
Fusibles en el
compartimento motor
Esta caja de fusibles está situada en el
compartimento motor cerca de la batería.
Acceso a los fusibles

► Desbloquee los dos cierres A .
► Retire la tapa.
►

Sustituya el fusible.
►


Cuando acabe, cierre la tapa con cuidado y
,
a continuación, bloquee los dos cierres A para
garantizar que la caja de fusibles quede sellada
adecuadamente.
Versión 1 (Full)
Caja 1
N.° de fusible Amperaje (A) Funciones
F14 15 ABomba del lavaparabrisas.
F15 5 ADirección asistida.
F20 25 ABomba del lavaparabrisas.
F22 15 AClaxon.
F23 15 ALuz de carretera derecha.
F24 15 ALuz de carretera izquierda.
Caja 2
N.° de fusible Amperaje (A) Funciones
F8 30 ASistema anticontaminación diésel (AdBlue).
F12 15 ACaja de cambios automática.
F14 5 ACaja de cambios automática.
