MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-20
6
HW000080
AVVERTENZA
_ l
Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e disegno, altrimenti non si
possono garantire le caratteristiche
di manovrabilità del mezzo.
l
Dopo prove approfondite, la
Yamaha Motor Co., Ltd. ha appro-
vato per questo modello soltanto i
pneumatici elencati di seguito.
l
Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.
l
Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante la
marcia ad alta velocità.
_
CE-10I
CE-14IHAU00684
AVVERTENZA
_ Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici. l
Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.
l
Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di lanciare il moto-
ciclo ad alta velocità, consigliamo
di guidare a velocità moderata per
circa 100 km dopo l’installazione di
un pneumatico nuovo.
l
Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.
l
Regolare sempre la pressione dei
pneumatici in funzione delle condi-
zioni di utilizzo del mezzo.
_
ANTERIORE
Fabbricante Misura Modello
Bridgestone 120/70 ZR17 BT50F
Dunlop 120/70 ZR17 D204FN
Michelin 120/70 ZR17MACADAM
90XM
Metzeler 120/70 ZR17 MEZ1
Metzeler 120/70 ZR17 MEZ2
POSTERIORE
Fabbricante Misura Modello
Bridgestone 180/55 ZR17 BT50R
Dunlop 180/55 ZR17 D204M
Michelin 180/55 ZR17MACADAM
90XM
Metzeler 180/55 ZR17 MEZ1
Metzeler 180/55 ZR17 MEZ2
ANTERIORE E POSTERIORE
Valvola del pneumatico TR412
Spillo della valvola #9000A (antentico)
H_4sv.book Page 20 Wednesday, November 22, 2000 4:49 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-21
6
HAU03773
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro mezzo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.l
Prima di utilizzare il mezzo, controllare
sempre che il cerchio della ruota non
presenti cricche, piegature o deforma-
zioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire riparazioni delle ruote,
neppure di lieve entità. In caso di de-
formazioni o di cricche, la ruota deve
venire sostituita.
l
In caso di sostituzione del pneumatico
o della ruota, occorre eseguire l’equili-
bratura della ruota. Lo sbilanciamento
della ruota può compromettere le pre-
stazioni e la manovrabilità del mezzo e
abbreviare la durata dei pneumatici.
l
Marciare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
HAU00713
Regolazione dell’interruttore
della luce stop L’interruttore dello luce dello stop, attivato
dal pedale del freno, si regola correttamen-
te quando la luce dello stop si accende,
nell’attimo prima dell’effettuazione della fre-
nata. Se necessario, effettuare la regolazio-
ne dell’interruttore dello luce dello stop
come segue.
Girare il dado di registro tenendo bloccato
in posizione l’interruttore della luce stop.
Per anticipare l’accensione dello stop, gira-
re il dado di registro in direzione
a. Per ri-
tardare l’accensione dello stop, girare il
dado di registro in direzione
b.
HAU00715
Controllo delle pastiglie del freno
anteriore e del freno posteriore Si deve verificare il consumo delle pastiglie
del freno anteriore e del freno posteriore
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
Ciascuna pastiglia è provvista di un indica-
tore d’usura, che consente di verificare il
consumo della stessa senza dover disas-
semblare il freno. Per controllare l’usura
della pastiglia, controllare la posizione
dell’indicatore di usura mentre si aziona il
freno. Se una pastiglia si è consumata al
punto che l’indicatore quasi tocca il disco
del freno, fare sostituire in gruppo le pasti-
glie dei freni da un concessionario Yamaha.
1. Interruttore luce stop posteriore
2. Dado di registro dell’interruttore della luce
dello stop posteriore
1. Indicatore d’usura pastiglia frenoAnteriore
H_4sv.book Page 21 Wednesday, November 22, 2000 4:49 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-22
6
HAU03848
Controllo del livello del liquido
freni Una quantità insufficiente di liquido freni
può permettere la penetrazione di aria negli
impianti dei freni o della frizione, compro-
mettendone l’efficienza.
Prima di utilizzare il mezzo, controllare che
il livello del liquido freni sia superiore al rife-
rimento del minimo e rabboccare, se ne-
cessario. Un livello basso del liquido freni
può indicare che le pastiglie freni sono con-
sumate e/o la presenza di perdite nell’im-
pianto dei freni. Se il livello del liquido dei
freni è basso, controllare l’usura delle pasti-
glie e verificare che non ci siano perdite
nell’impianto dei freni.Rispettare le seguenti precauzioni:
l
Quando si controlla il livello del liquido
freni, accertarsi che la parte superiore
del serbatoio del liquido freni sia in
piano.
l
Usare soltanto il liquido freni della
qualità consigliata, altrimenti le guarni-
zioni di gomma possono deteriorarsi,
causando delle perdite e la diminuzio-
ne dell’efficienza della frenata o della
frizione.
1. Indicatore d’usura pastiglia frenoPosteriore

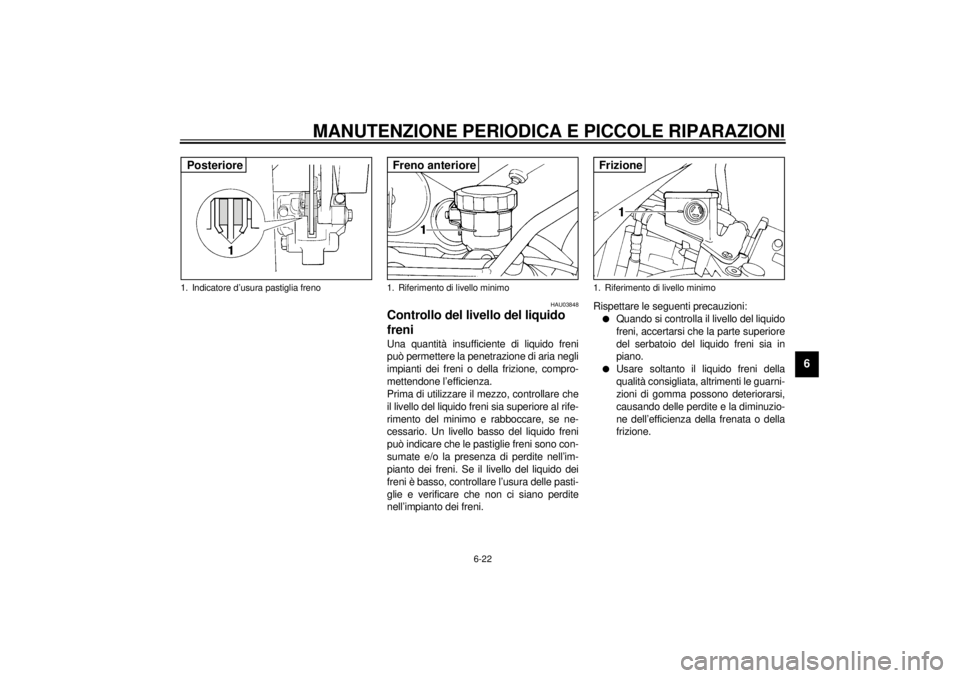

1. Riferimento di livello minimoFreno anteriore
1. Riferimento di livello minimoFrizione
H_4sv.book Page 22 Wednesday, November 22, 2000 4:49 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
6
l
Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata o della frizione.
l
Porre attenzione affinché non entri
dell’acqua nel serbatoio del liquido fre-
ni durante il rabbocco. L’acqua causa
una notevole riduzione del punto di
ebollizione del liquido e può provocare
l’effetto “vapor lock” (tampone di vapo-
re).
l
Il liquido dei freni può corrodere le par-
ti verniciate o di plastica. Pulire sem-
pre immediatamente l’eventuale
liquido versato.
l
Dato che le pastiglie dei freni si consu-
mano, è normale che il livello del liqui-
do freni diminuisca gradualmente.
Tuttavia, se il livello cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
l

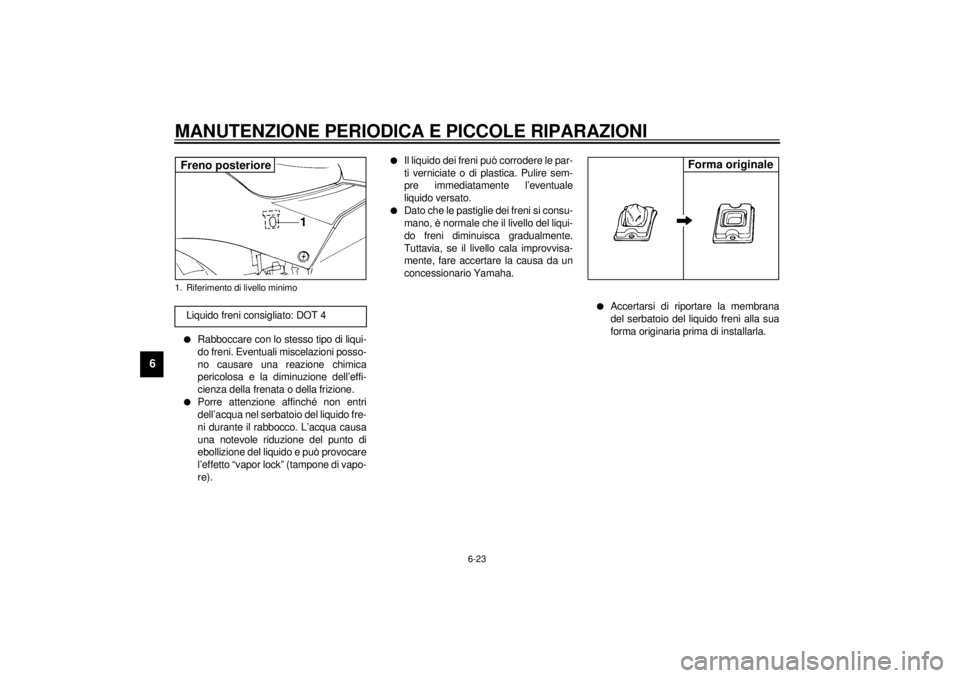

Accertarsi di riportare la membrana
del serbatoio del liquido freni alla sua
forma originaria prima di installarla.
1. Riferimento di livello minimoLiquido freni consigliato: DOT 4Freno posteriore
Forma originale
H_4sv.book Page 23 Wednesday, November 22, 2000 4:49 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
6
HAU03073
Sostituzione del liquido freni Fare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Inoltre fare sostituire i para-
olio delle pompe freno e delle pinze, come
pure i tubi dell’impianto freni agli intervalli
elencati qui di seguito, oppure se presenta-
no danneggiamenti o perdite.l
Paraolio: Sostituire ogni due anni.
l
Tubi freni: Sostituire ogni quattro anni.
Forma originale
H_4sv.book Page 24 Wednesday, November 22, 2000 4:49 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-25
6
HAU00744

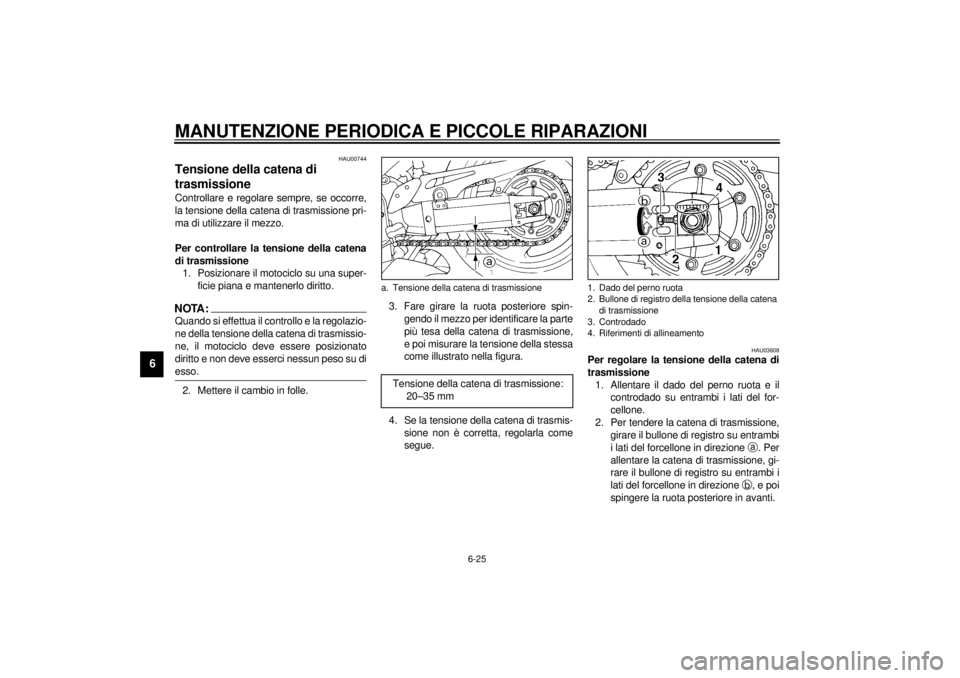

Tensione della catena di
trasmissione Controllare e regolare sempre, se occorre,
la tensione della catena di trasmissione pri-
ma di utilizzare il mezzo.
Per controllare la tensione della catena
di trasmissione
1. Posizionare il motociclo su una super-
ficie piana e mantenerlo diritto.NOTA:_ Quando si effettua il controllo e la regolazio-
ne della tensione della catena di trasmissio-
ne, il motociclo deve essere posizionato
diritto e non deve esserci nessun peso su di
esso. _2. Mettere il cambio in folle.3. Fare girare la ruota posteriore spin-
gendo il mezzo per identificare la parte
più tesa della catena di trasmissione,
e poi misurare la tensione della stessa
come illustrato nella figura.
4. Se la tensione della catena di trasmis-
sione non è corretta, regolarla come
segue.
HAU03608
Per regolare la tensione della catena di
trasmissione
1. Allentare il dado del perno ruota e il
controdado su entrambi i lati del for-
cellone.
2. Per tendere la catena di trasmissione,
girare il bullone di registro su entrambi
i lati del forcellone in direzione
a. Per
allentare la catena di trasmissione, gi-
rare il bullone di registro su entrambi i
lati del forcellone in direzione
b, e poi
spingere la ruota posteriore in avanti.
a. Tensione della catena di trasmissione
Tensione della catena di trasmissione:
20–35 mm
1. Dado del perno ruota
2. Bullone di registro della tensione della catena
di trasmissione
3. Controdado
4. Riferimenti di allineamento
H_4sv.book Page 25 Wednesday, November 22, 2000 4:49 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-26
6
NOTA:_ Utilizzando i riferimenti di allineamento su
entrambi i lati del forcellone, accertarsi che
entrambi i tenditori della catena siano nella
stessa posizione per un allineamento cor-
retto delle ruote. _
HC000096
ATTENZIONE:_ Una tensione errata della catena di tra-
smissione sovraccarica il motore e può
provocare lo slittamento o la rottura del-
la catena. Per impedire che questo av-
venga, mantenere la tensione della
catena di trasmissione entro i limiti se-
condo specifica. _3. Stringere i controdadi e poi stringere il
dado del perno ruota alla coppia di
serraggio secondo specifica.
HAU03006
Lubrificazione della catena di
trasmissione Si deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si utilizza il mezzo
su percorsi molto bagnati o polverosi. Ese-
guire la manutenzione della catena di tra-
smissione come segue.
HC000097
ATTENZIONE:_ Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo o
l’utilizzo dello stesso nella pioggia. _1. Pulire la catena di trasmissione con
cherosene ed una spazzolina soffice.
HCA00053
ATTENZIONE:_ Per prevenire il danneggiamento degli
O-ring, non pulire la catena di trasmis-
sione con macchine di lavaggio a getti di
vapore o di acqua ad alta pressione, o
con solventi non appropriati. _2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifico
per catene a O-ring.
HCA00052
ATTENZIONE:_ Non usare olio motore o qualsiasi altro
lubrificante per la catena di trasmissio-
ne, in quanto potrebbero contenere so-
stanze che danneggiano gli O-ring. _
Coppia di serraggio:
Dado del perno ruota:
150 Nm (15,0 m·kg)
H_4sv.book Page 26 Wednesday, November 22, 2000 4:49 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-27
6
HAU02962
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità dei cavi, se necessario. Se un
cavo è danneggiato o non si muove agevol-
mente, farlo controllare o sostituire da un
concessionario Yamaha.
HW000112
AVVERTENZA
_ I danneggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento del cavo e farebbero arrug-
ginire il cavo interno. Se il cavo è
danneggiato, sostituirlo al più presto
possibile per prevenire condizioni di
mancata sicurezza. _
HAU03370
Controllo e lubrificazione dei
pedali del freno e del cambio Prima di utilizzare il mezzo, controllare
sempre il funzionamento dei pedali del fre-
no e del cambio e lubrificare, se necessario,
i punti di rotazione dei pedali.
HAU03164
Controllo e lubrificazione delle
leve del freno e della frizione Prima di utilizzare il mezzo, controllare
sempre il funzionamento delle leve del fre-
no e della frizione e lubrificare, se necessa-
rio, i punti di rotazione dei leve. Lubrificante consigliato:
Olio motore
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
H_4sv.book Page 27 Wednesday, November 22, 2000 4:49 PM
