MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-13
6
4. Aggiungere liquido di raffreddamento
o acqua distillata per aumentare il li-
quido di raffreddamento fino al livello
specificato, chiudere il tappo del ser-
batoio e poi installare la sella del pilo-
ta.
HC000080
ATTENZIONE:_ l
Se non si dispone di refrigerante,
utilizzare al suo posto acqua distil-
lata o acqua del rubinetto non cal-
carea. Non utilizzare acqua
calcarea o salata, in quanto sono
dannose per il motore.
l
Se si è usata dell’acqua al posto del
refrigerante, sostituirla con refrige-
rante al più presto possibile, altri-
menti il motore potrebbe non
raffreddarsi a sufficienza e l’impian-
to di raffreddamento non sarebbe
protetto dal gelo e dalla corrosione.
l
Se si è aggiunta acqua al refrige-
rante, far controllare al più presto
possibile da un concessionario
Yamaha il contenuto di refrigeran-
te, altrimenti l’efficacia del liquido
di raffreddamento si riduce.
_
HW000067
AVVERTENZA
_ Non tentare mai di togliere il tappo del
radiatore quando il motore è caldo. _NOTA:_ l
La ventola del radiatore si accende o
si spegne automaticamente in funzio-
ne della temperatura del liquido di raf-
freddamento nel radiatore.
l
Se il motore si surriscalda, vedere pa-
gina 6-42 per ulteriori istruzioni.
_
HAU03948*
Pulizia dell’elemento del filtro
dell’aria Eseguire la pulizia dell’elemento del filtro
dell’aria agli intervalli specificati nella tabel-
la della manutenzione periodica e lubrifica-
zione. Pulire più spesso l’elemento del filtro
dell’aria, se si utilizza il mezzo su percorsi
molto bagnati o polverosi.
1. Togliere la sella del pilota (vedere pa-
gina 3-11 per le procedure di rimozio-
ne e di installazione della sella del
pilota).
2. Togliere la carenatura B da entrambi i
lati (vedere pagina 6-5 per le procedu-
re di rimozione e di installazione delle
carenature).

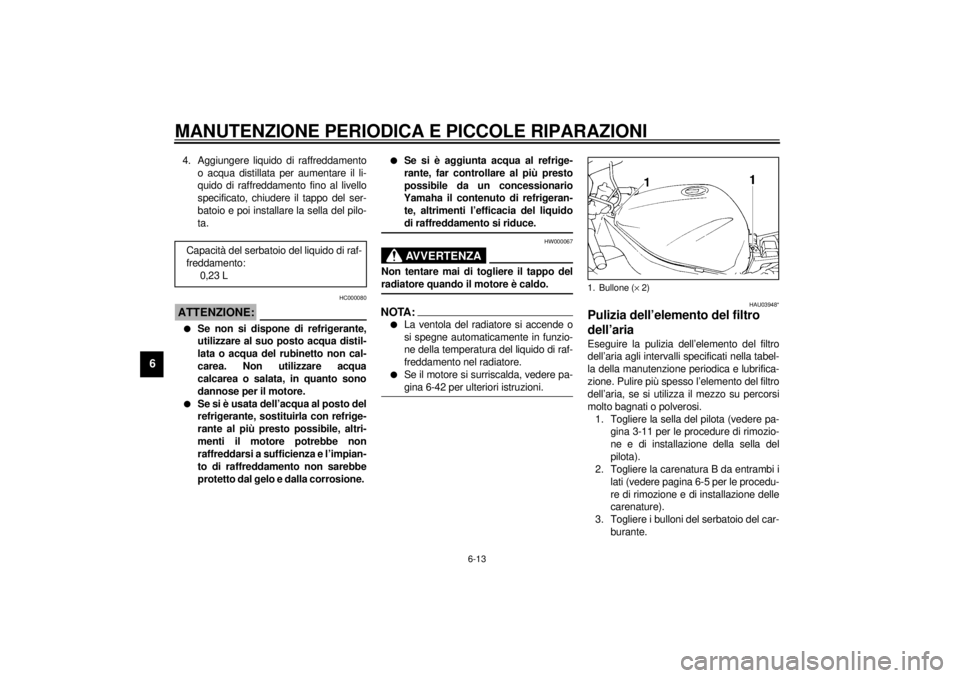

3. Togliere i bulloni del serbatoio del car-
burante. Capacità del serbatoio del liquido di raf-
freddamento:
0,23 L1. Bullone (´ 2)
H_4sv.book Page 13 Wednesday, November 22, 2000 4:49 PM
CARATTERISTICHE TECNICHE
8-4
8
Corsa della ruota
Anteriore 120 mm
Posteriore 120 mm
Sistema elettrico
Sistema di accensione T.C.I. (digitale)
Sistema di generatore
Tipo Alternatore
Uscita standard 12 V, 28 A 5.000 giri/min
Batteria
Modello YTX14-BS
Tensione, capacità 12 V, 12 Ah
Tipo di faroLampadina al quarzo (alogena)
Tensione e wattaggio della lampadina ´ quantità
Faro 12 V, 60/55 W ´ 1
(eccetto per GB)
12 V, 35/35 W ´ 2 (per GB)
Luce ausiliaria 12 V, 5 W ´ 1
Lampada biluce fanalino/stop 12 V, 5/21 W ´ 2
Indicatore di direzione 12 V, 21 W ´ 4
Luce pannello strumenti 12 V, 1,7 W ´ 4
Spia del folle 12 V, 3,4 W ´ 1
Spia abbagliante 12 V, 3,4 W ´ 1
Spia del livello dell’olio 12 V, 3,4 W ´ 1
Spia degli indicatori di
direzione 12 V, 3,4 W ´ 1
Spia del livello del carburante 12 V, 3,4 W ´ 1Fusibili
Fusibile principale 30 A
Fusibile dell’accensione 15 A
Fusibile dell’impianto di
segnalazione 15 A
Fusibile del faro 20 A
Fusibile della ventola del
radiatore 7,5 A
