Page 9 of 108

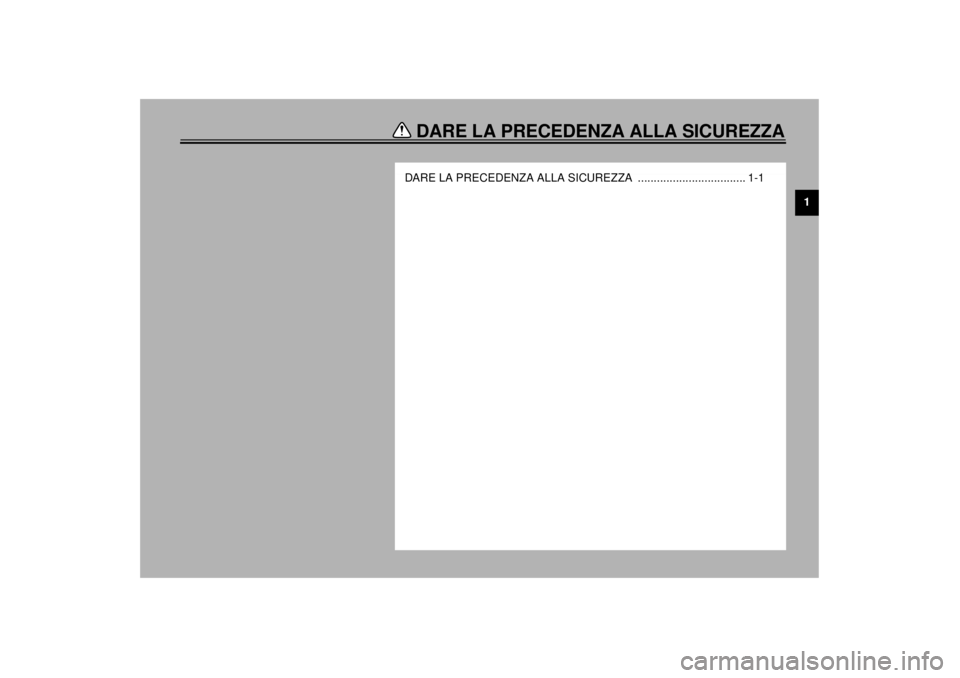

DARE LA PRECEDENZA ALLA SICUREZZA
1
DARE LA PRECEDENZA ALLA SICUREZZA .................................. 1-1
H_4sv.book Page 1 Wednesday, November 22, 2000 4:49 PM
Page 10 of 108
1
1-1
HAU00021
1-DARE LA PRECEDENZA ALLA SICUREZZA
Le moto sono veicoli affascinanti, che possono dare una incomparabile sensazione di potenza e
libertà. Tuttavia, essi pongono anche talune limitazioni che occorre accettare; anche la migliore fra le
moto non può sfuggire alle leggi della fisica.
Cura e manutenzione periodiche sono essenziali al fine di preservare il valore del motociclo e
mantenerlo in perfette condizioni di funzionamento. Inoltre, ciò che vale per il mezzo conta anche per
il pilota: buone prestazioni dipendono dall’essere in ottima forma. Guidare sotto l’influsso di medicinali,
droghe e alcool è ovviamente fuori questione. I motociclisti—molto più che i conducenti di auto—
devono essere sempre al meglio delle loro condizioni, fisiche e mentali. Sotto l’influsso di quantità
anche minime di alcolici, si ha la tendenza ad esporsi a maggiori rischi.
Un abbigliamento protettivo è indispensabile per il motociclista, come lo sono le cinture di sicurezza
per conducenti e passeggeri di un’automobile. Indossare sempre una tuta integrale da motociclista (di
pelle o di materiali sintetici resistenti agli strappi, con protettori), stivali robusti, guanti da moto ed un
casco che calzi bene. In ogni caso, anche l’equipaggiamento protettivo migliore non vuole però dire
che si può trascurare la sicurezza. Anche se caschi e tute integrali possono creare un’illusione di
totale sicurezza e protezione, i motociclisti sono sempre vulnerabili. I piloti privi del necessario
autocontrollo rischiano di correre troppo veloci, sfidando così la sorte. Questo è ancora più pericoloso
in presenza di condizioni atmosferiche cattive. Il buon motociclista guida in modo sicuro, prevedibile
ed è sempre all’erta —evitando tutti i pericoli, inclusi quelli causati da terzi.
Buon viaggio!
H_4sv.book Page 1 Wednesday, November 22, 2000 4:49 PM
Page 11 of 108
DESCRIZIONE
2
Vista da sinistra .................................................................................. 2-1
Vista da destra ................................................................................... 2-2
Comandi e strumentazione ................................................................ 2-3
H_4sv.book Page 1 Wednesday, November 22, 2000 4:49 PM
Page 12 of 108
2-1
2
HAU00026

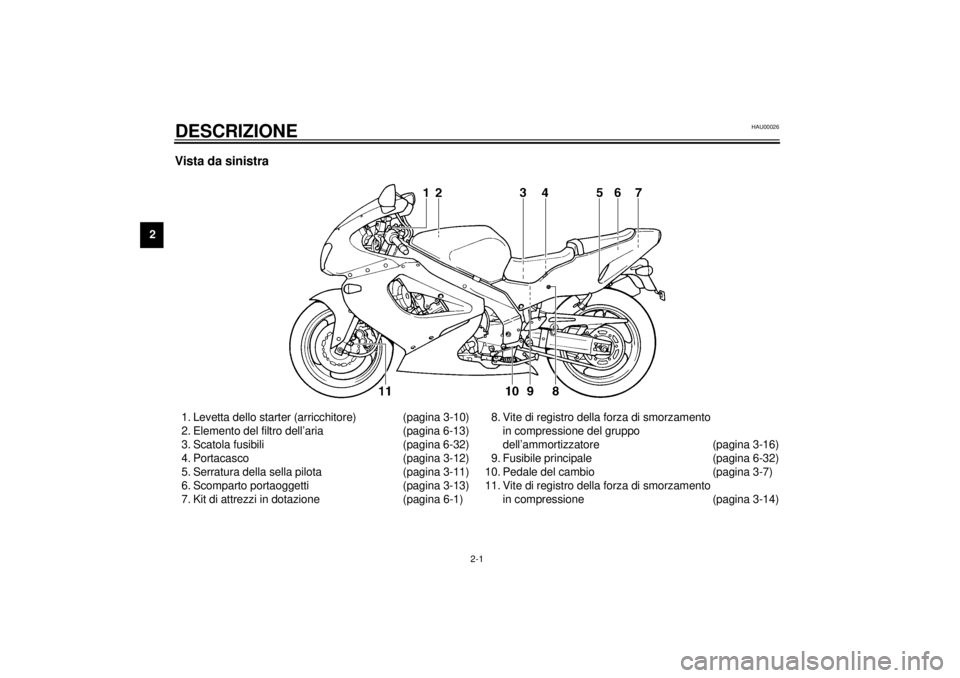

2-DESCRIZIONE Vista da sinistra1. Levetta dello starter (arricchitore) (pagina 3-10)
2. Elemento del filtro dell’aria (pagina 6-13)
3. Scatola fusibili (pagina 6-32)
4. Portacasco (pagina 3-12)
5. Serratura della sella pilota (pagina 3-11)
6. Scomparto portaoggetti (pagina 3-13)
7. Kit di attrezzi in dotazione (pagina 6-1)8. Vite di registro della forza di smorzamento
in compressione del gruppo
dell’ammortizzatore (pagina 3-16)
9. Fusibile principale (pagina 6-32)
10. Pedale del cambio (pagina 3-7)
11. Vite di registro della forza di smorzamento
in compressione (pagina 3-14)
H_4sv.book Page 1 Wednesday, November 22, 2000 4:49 PM
Page 13 of 108
DESCRIZIONE
2-2
2

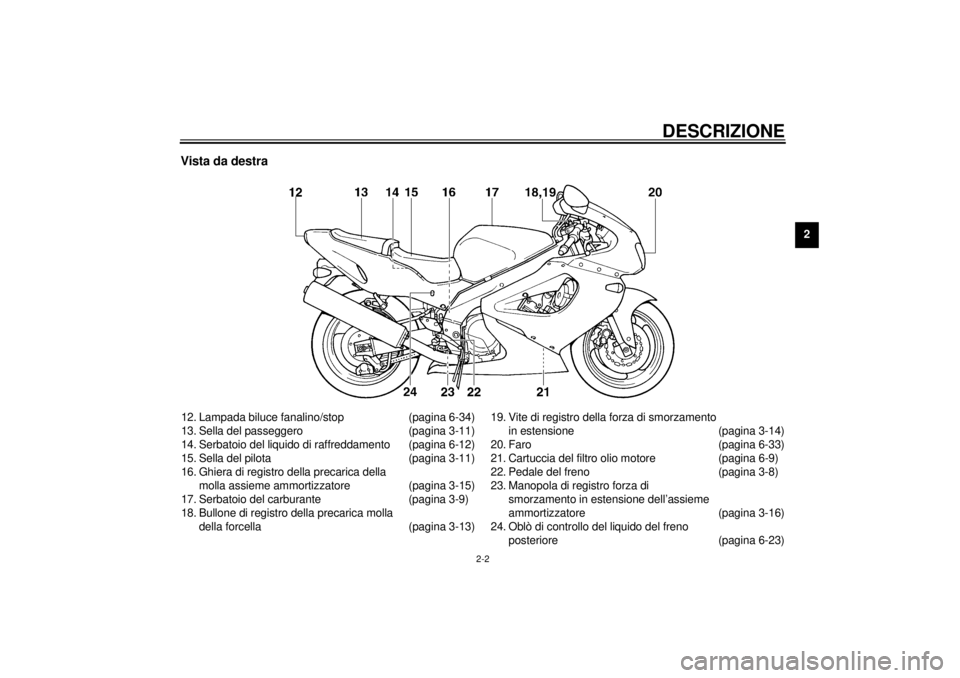

Vista da destra12. Lampada biluce fanalino/stop (pagina 6-34)
13. Sella del passeggero (pagina 3-11)
14. Serbatoio del liquido di raffreddamento (pagina 6-12)
15. Sella del pilota (pagina 3-11)
16. Ghiera di registro della precarica della
molla assieme ammortizzatore (pagina 3-15)
17. Serbatoio del carburante (pagina 3-9)
18. Bullone di registro della precarica molla
della forcella (pagina 3-13)19. Vite di registro della forza di smorzamento
in estensione (pagina 3-14)
20. Faro (pagina 6-33)
21. Cartuccia del filtro olio motore (pagina 6-9)
22. Pedale del freno (pagina 3-8)
23. Manopola di registro forza di
smorzamento in estensione dell’assieme
ammortizzatore (pagina 3-16)
24. Oblò di controllo del liquido del freno
posteriore (pagina 6-23)
H_4sv.book Page 2 Wednesday, November 22, 2000 4:49 PM
Page 14 of 108
DESCRIZIONE
2-3
2

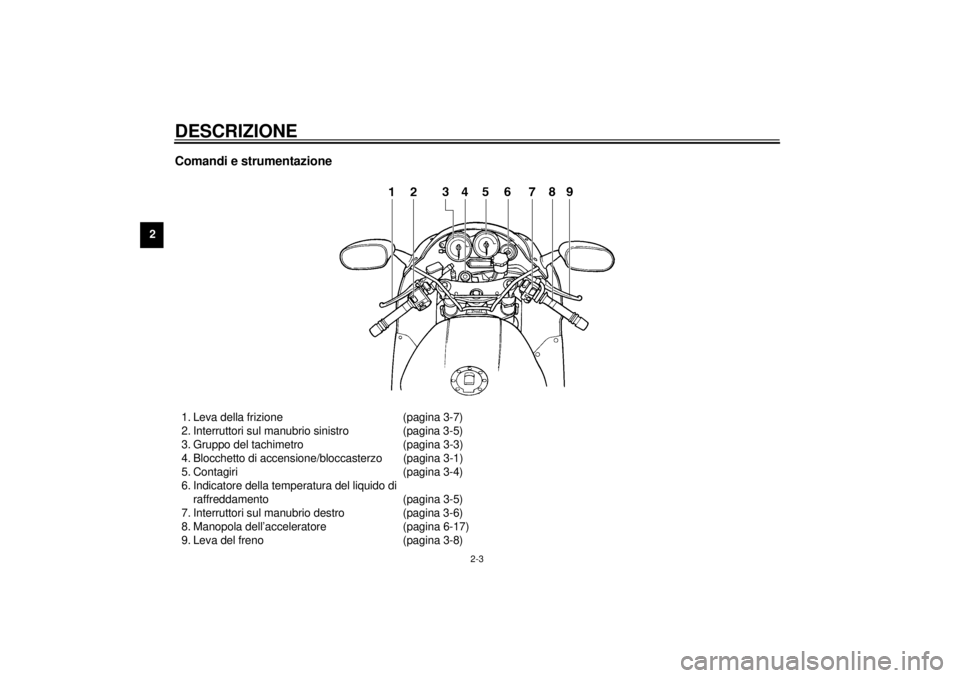

Comandi e strumentazione1. Leva della frizione (pagina 3-7)
2. Interruttori sul manubrio sinistro (pagina 3-5)
3. Gruppo del tachimetro (pagina 3-3)
4. Blocchetto di accensione/bloccasterzo (pagina 3-1)
5. Contagiri (pagina 3-4)
6. Indicatore della temperatura del liquido di
raffreddamento (pagina 3-5)
7. Interruttori sul manubrio destro (pagina 3-6)
8. Manopola dell’acceleratore (pagina 6-17)
9. Leva del freno (pagina 3-8)
H_4sv.book Page 3 Wednesday, November 22, 2000 4:49 PM
Page 15 of 108

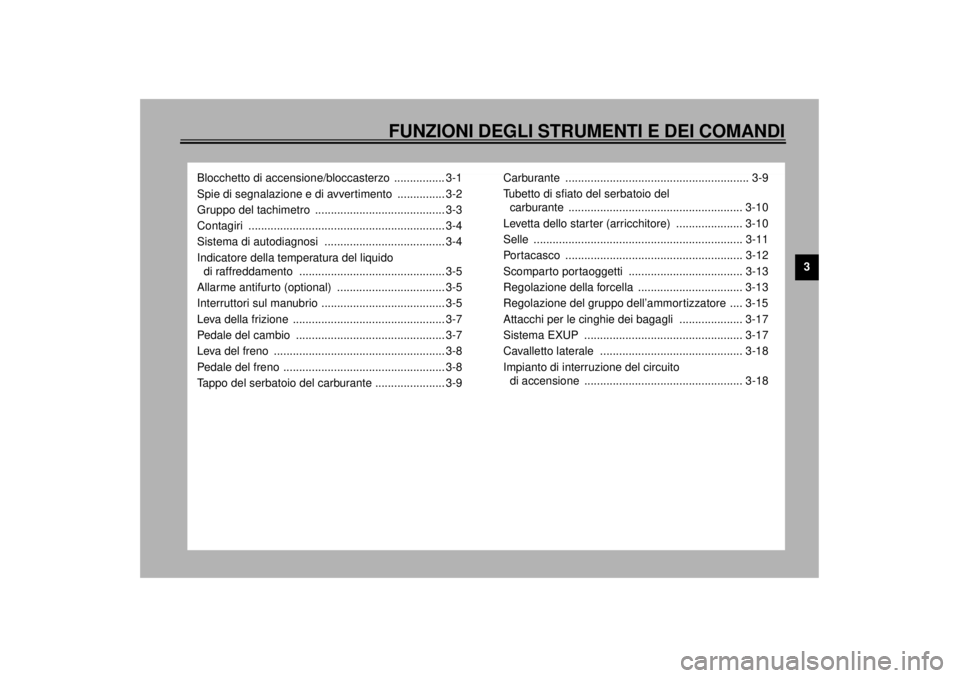

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3
Blocchetto di accensione/bloccasterzo ................ 3-1
Spie di segnalazione e di avvertimento ............... 3-2
Gruppo del tachimetro ......................................... 3-3
Contagiri .............................................................. 3-4
Sistema di autodiagnosi ...................................... 3-4
Indicatore della temperatura del liquido
di raffreddamento .............................................. 3-5
Allarme antifurto (optional) .................................. 3-5
Interruttori sul manubrio ....................................... 3-5
Leva della frizione ................................................ 3-7
Pedale del cambio ............................................... 3-7
Leva del freno ...................................................... 3-8
Pedale del freno ................................................... 3-8
Tappo del serbatoio del carburante ...................... 3-9Carburante .......................................................... 3-9
Tubetto di sfiato del serbatoio del
carburante ....................................................... 3-10
Levetta dello star ter (arricchitore) ..................... 3-10
Selle .................................................................. 3-11
Portacasco ........................................................ 3-12
Scomparto portaoggetti .................................... 3-13
Regolazione della forcella ................................. 3-13
Regolazione del gruppo dell’ammor tizzatore .... 3-15
Attacchi per le cinghie dei bagagli .................... 3-17
Sistema EXUP .................................................. 3-17
Cavalletto laterale ............................................. 3-18
Impianto di interruzione del circuito
di accensione .................................................. 3-18
H_4sv.book Page 1 Wednesday, November 22, 2000 4:49 PM
Page 16 of 108
3-1
3
HAU00027
3-FUNZIONI DEGLI STRUMENTI E DEI COMANDI
HAU00029

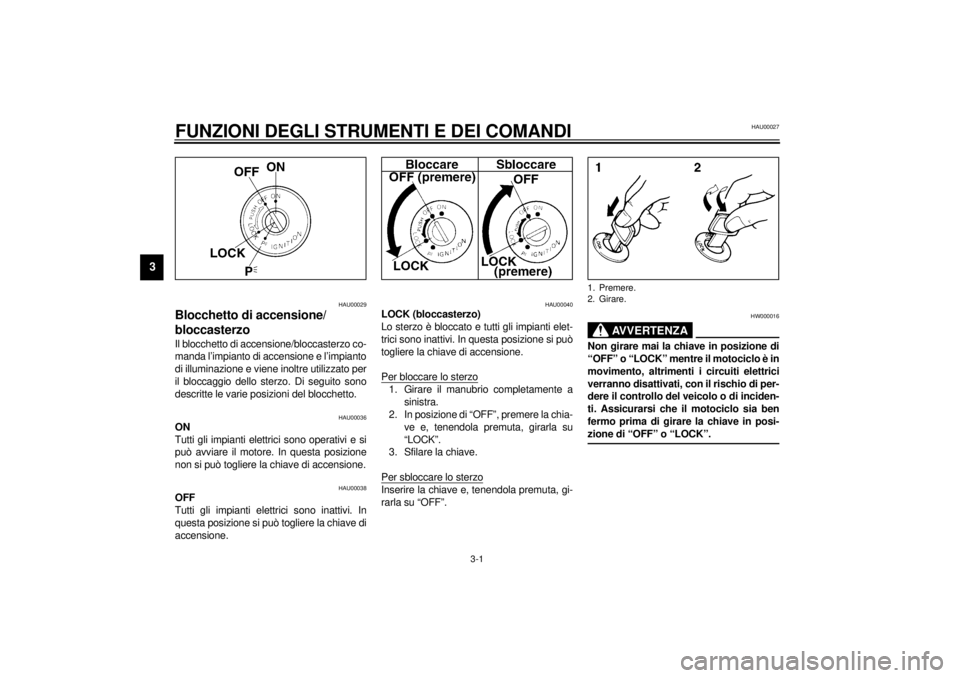

Blocchetto di accensione/
bloccasterzo Il blocchetto di accensione/bloccasterzo co-
manda l’impianto di accensione e l’impianto
di illuminazione e viene inoltre utilizzato per
il bloccaggio dello sterzo. Di seguito sono
descritte le varie posizioni del blocchetto.
HAU00036
ON
Tutti gli impianti elettrici sono operativi e si
può avviare il motore. In questa posizione
non si può togliere la chiave di accensione.
HAU00038
OFF
Tutti gli impianti elettrici sono inattivi. In
questa posizione si può togliere la chiave di
accensione.
HAU00040
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. In questa posizione si può
togliere la chiave di accensione.
Per bloccare lo sterzo1. Girare il manubrio completamente a
sinistra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.
Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.
HW000016
AVVERTENZA
_ Non girare mai la chiave in posizione di
“OFF” o “LOCK” mentre il motociclo è in
movimento, altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del veicolo o di inciden-
ti. Assicurarsi che il motociclo sia ben
fermo prima di girare la chiave in posi-
zione di “OFF” o “LOCK”. _1. Premere.
2. Girare.
