6. Compruebe si la junta tórica está dañada y, a
continuación, introduzca la varilla de medi-
ción y apriete el tapón de llenado de aceite
del motor.
Para cambiar el aceite del motor 1. Aparque el ATV en una superficie nivelada.
2. Arranque el motor, caliéntelo durante algunos minutos y luego párelo.
3. Coloque una bandeja debajo del motor para recoger el aceite usado.
4. Retire el tapón de llenado del aceite de motor y el perno de drenaje para vaciar el aceite del
cárter. ATENCIÓN: Cuando quite el perno
de vaciado de aceite del motor, la junta tó-
rica, el muelle de compresión y el depura-
dor de aceite caerán. Tenga cuidado de no
perder dichas piezas.
[SCB00312]
5. Limpie el tamiz de aceite con disolvente.
6. Deseche la antigua junta tórica del perno de drenaje de aceite del motor y, a continuación,
aplique una capa fina de aceite de motor lim-
pio a la junta tórica nueva.
7. Instale el tamiz de aceite, el muelle de com- presión, la junta tórica nueva y el perno de
drenaje de aceite del motor. Apriete el perno
de drenaje del aceite de motor con el par es-
pecificado. ATENCIÓN: Antes de colocar el

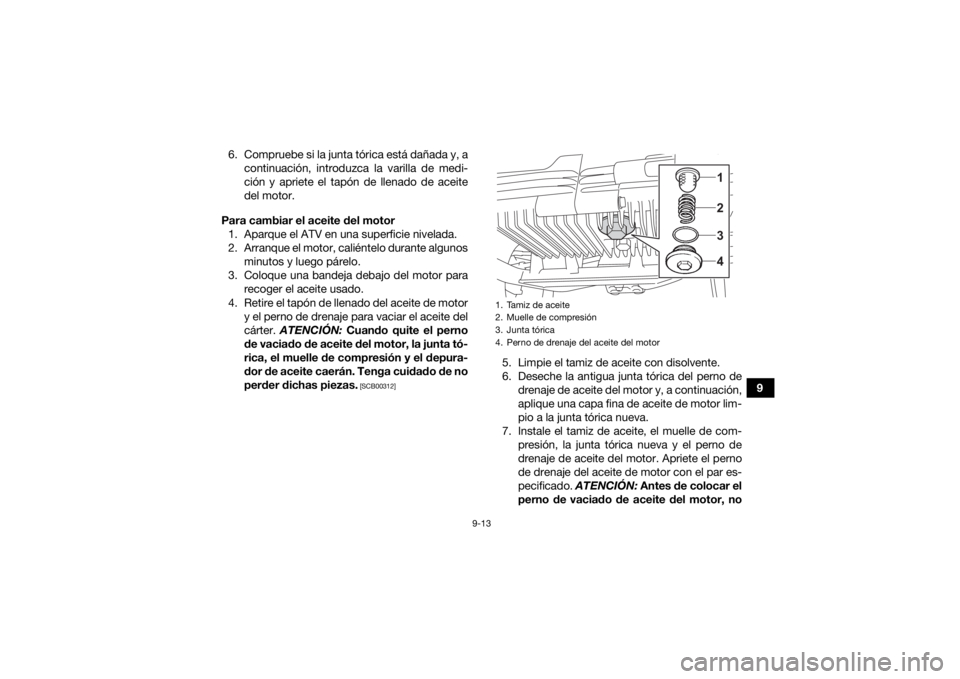

perno de vaciado de aceite del motor, no1. Tamiz de aceite
2. Muelle de compresión
3. Junta tórica
4. Perno de drenaje del aceite del motor
1234
UBW464S0.book Page 13 Thursday, January 23, 2020 1:11 PM

9-14
9se olvide de instalar la junta tórica, el mue-
lle de compresión y el depurador de acei-
te.
[SCB00322]
8. Añada la cantidad especificada de aceite de
motor del tipo recomendado.NOTACuando el motor y el sistema de escape se hayan
enfriado, no olvide limpiar el aceite que se haya
podido derramar sobre alguna pieza.
ATENCIÓNSCB00331No utilice aceites con la especificación dié-
sel “CD” ni aceites de calidad superior a la
especificada. Asimismo, no utilice aceites
con la etiqueta “ENERGY CONSERVING II” o
superior.
 Asegúrese de que no penetre ningún mate-
rial extraño en el cárter. 9. Compruebe si la junta tórica del tapón de lle-
nado de aceite del motor está dañada y, a
continuación, coloque y apriete el tapón.
10. Arranque el motor y déjelo al ralentí durante algunos minutos mientras comprueba si exis-
te alguna fuga de aceite. Si pierde aceite,
pare inmediatamente el motor y averigüe la
causa.
11. Pare el motor, espere al menos 10 minutos, compruebe el nivel de aceite y corríjalo según
sea necesario.
Par de apriete:
Perno de drenaje del aceite del motor:25 N·m (2.5 kgf·m, 18 lb·ft)
Aceite recomendado: Véase la página 11-1.
Cantidad de aceite: 0.80 L (0.85 US qt, 0.70 Imp.qt)
UBW464S0.book Page 14 Thursday, January 23, 2020 1:11 PM

9-15
9
SBU38620Por qué YamalubeEl aceite YAMALUBE es un producto original
YAMAHA nacido de la pasión y la convicción de los ingenieros de que el aceite de motor es un im-
portante componente líquido del motor. Forma-
mos equipos de especialistas en los campos de la
ingeniería mecánica, la química, la electrónica y
las pruebas en pista para que desarrollen el motor
y el aceite que dicho motor utilizará. Los aceites
Yamalube aprovechan al máximo las cualidades del aceite base y lo mezclan con el equilibrio ideal
de aditivos para que el producto final cumpla
nuestros niveles de prestaciones. De este modo,
los aceites minerales, semisintéticos y sintéticos
Yamalube tienen su propio carácter y valor distin- tivos. La experiencia acumulada por Yamaha a lo
largo de muchos años de investigación y desarro-
llo en materia de aceite desde la década de 1960
contribuye a hacer de Yamalube la mejor elección
para su motor Yamaha.
SBU34473Aceite de la transmisiónAntes de cada utilización debe comprobar si la
caja de la transmisión pierde aceite. Si observa al-
guna fuga, haga revisar y reparar el ATV en un
concesionario Yamaha. Además, debe cambiar el
aceite de la transmisión según los intervalos que
se especifican en el cuadro de mantenimiento pe-
riódico.
Para cambiar el aceite de la transmisión 1. Sitúe el ATV sobre una superficie nivelada.
2. Coloque una bandeja debajo de la caja de la transmisión para recoger el aceite usado.
3. Retire el tapón de llenado del aceite de la transmisión y la junta tórica de la caja de la
transmisión.
UBW464S0.book Page 15 Thursday, January 23, 2020 1:11 PM

9-16
94. Retire el perno de drenaje del aceite de la
transmisión y la junta para vaciar el aceite de
la caja de la transmisión. 5. Coloque el perno de drenaje del aceite de la
transmisión y su junta nueva y apriételo con el
par especificado.
6. Añada la cantidad especificada de aceite del tipo recomendado. ATENCIÓN: Asegúrese
de que no penetren materiales extraños en
la caja de la transmisión.
[SCB03380]
1. Tapón de llenado de aceite de la transmisión
2. Junta tórica12
1. Perno de drenaje del aceite de la transmisi

9-17
9
7. Compruebe si la junta tórica del tapón de lle-
nado de aceite está dañada y cámbiela según
sea necesario.
8. Coloque y apriete el tapón de llenado de acei- te.
9. Compruebe si la caja de la transmisión pierde aceite. Si pierde aceite averigüe la causa.
SBU34111Limpieza del filtro de aireDebe revisar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico. Limpie el filtro de aire o cámbielo, si es
necesario, con mayor frecuencia si conduce en lu-
gares especialmente húmedos o polvorientos.NOTAEn la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de aire
y la caja del mismo.
1. Aparque el ATV en una superficie nivelada.
2. Desmonte el asiento. (Véase la página 5-14).
3. Retire la cubierta de la caja del filtro de airedesenganchando las sujeciones.
Aceite recomendado:
Véase la página 11-1.
Cantidad de aceite: 0.35 L (0.37 US qt, 0.31 Imp.qt)1. Tubo de vaciado de la caja del filtro de aire
1
UBW464S0.book Page 17 Thursday, January 23, 2020 1:11 PM

9-18
94. Extraiga el filtro de aire y límpielo con disol-
vente. ¡ADVERTENCIA! Para limpiar el filtro
de aire utilice siempre un disolvente para
la limpieza de piezas. No utilice nunca di-
solventes con una temperatura de infla-
mabilidad baja o gasolina para limpiar el
filtro de aire, pues el motor podría incen-
diarse o explotar.
[SWB03540]
5. Exprima el exceso de disolvente del filtro de aire y déjelo secar. ATENCIÓN: Al oprimir el
filtro de aire, no lo retuerza.
[SCB02310]
1. Cubierta de la caja del filtro de aire
2. Soporte de la cubierta de la caja del filtro de aire
1
2

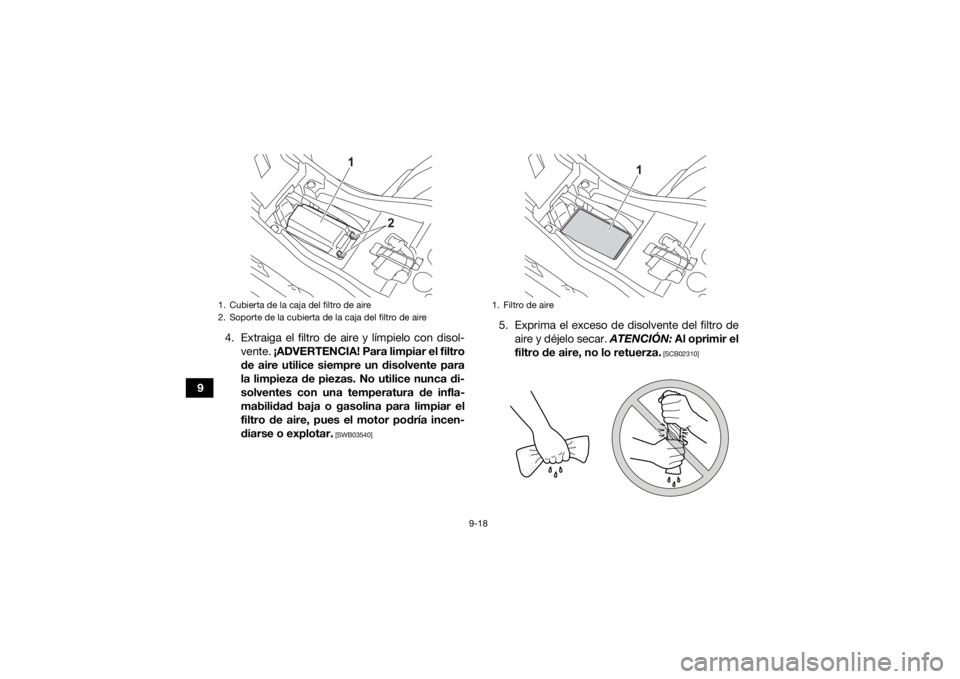

1. Filtro de aire
1
UBW464S0.book Page 18 Thursday, January 23, 2020 1:11 PM

9-19
9
6. Revise el filtro de aire y, si está dañado, cám-
bielo.
7. Aplique aceite de filtro del aire en espuma de Yamaha o de calidad similar al filtro de aire.
NOTAEl filtro de aire debe estar húmedo pero no gotear. 8. Introduzca el filtro de aire en su caja.
9. Coloque la tapa de la caja del filtro de aire en- ganchando las sujeciones en la caja.
ATENCIÓN: Verifique que el filtro de aire
esté correctamente asentado en la caja.
No utilice nunca el motor sin el filtro de ai-
re. La penetración de aire no filtrado al
motor acelera su desgaste y puede provo-
car averías. Asimismo, el funcionamiento
sin el filtro de aire afectará a los surtidores
del carburador con la consiguiente dismi-
nución de las prestaciones y el posible re-
calentamiento del motor.
[SCB00462]
10. Monte el asiento.NOTAEl filtro de aire se debe limpiar cada 20–40 horas.
Si el ATV se utiliza en lugares en los que hay mu-
cho polvo, el filtro se debe limpiar y engrasar con
mayor frecuencia. Cuando revise el filtro de aire,
asegúrese de comprobar si la toma de entrada a
la caja de este está obstruida. SBU28905Limpieza del parachispas Asegúrese de que el tubo de escape y el silencia-
dor estén fríos antes de limpiar el parachispas.
UBW464S0.book Page 19 Thursday, January 23, 2020 1:11 PM

9-20
9
ADVERTENCIA
SWB02342Deje siempre que el sistema de escape se en-
fríe antes de tocar ninguno de sus componen-
tes.
No arranque el motor con el parachispas des-
montado. Las chispas o las partículas del es-
cape pueden provocar lesiones, quemaduras o
un incendio. 1. Quite los pernos del tubo de escape.2. Desmonte el tubo de escape extrayéndolo
del silenciador y luego retire la junta.
3. Golpee ligeramente el tubo de escape y, a continuación, use un cepillo de alambre para
retirar cualquier acumulación de carbón tanto
en la parte del parachispas del tubo de esca-
pe como en el interior del alojamiento del
tubo de escape.
4. Comprobar si la junta está dañada. Cambiar si es necesario.
5. Coloque la junta en el tubo de escape y, a continuación, introduzca el tubo de escape
en el silenciador y alinee los orificios de los
pernos.
6. Coloque los pernos y apriételos con el par es- pecificado.
SBU23942Ajuste del carburadorDebe comprobarse y, si fuera necesario, ajustarse
el carburador según los intervalos que se especi-
fican en el cuadro de mantenimiento periódico. El
carburador es una parte importante del motor y

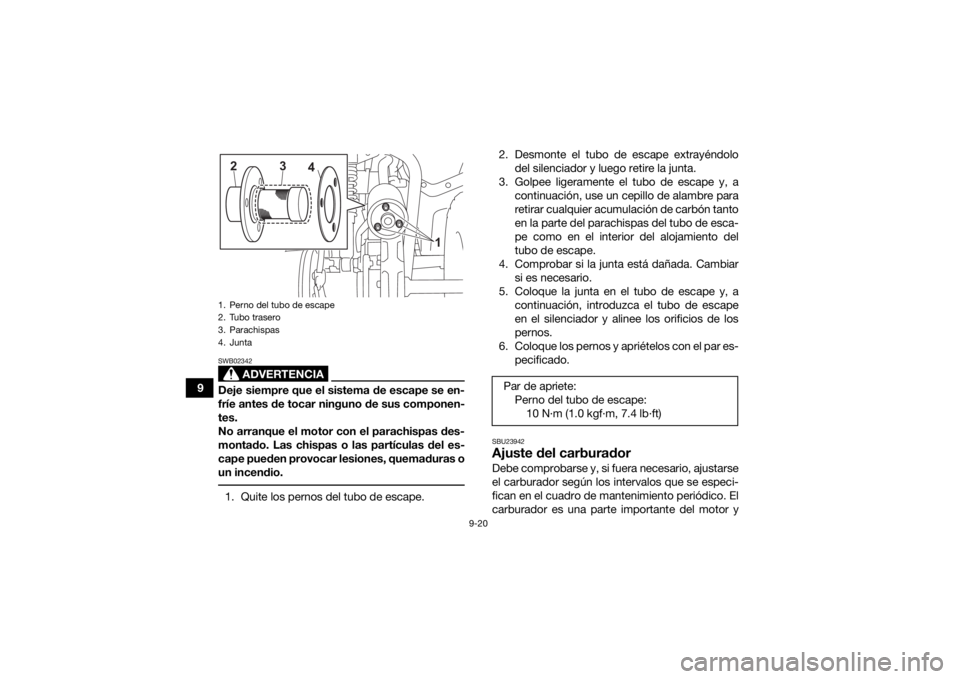

1. Perno del tubo de escape
2. Tubo trasero
3. Parachispas
4. Junta
1
2
3
4
Par de apriete:Perno del tubo de escape:10 N
