SBU36892Cuadro de mantenimiento periódico: Mantenimiento y engrase generalesNOTAEn los ATV que no estén provistos de cuentakilómetros o cuentahoras, en lugar de ello siga los interva-
los de mantenimiento mensual.
 En los ATV provistos de cuentakilómetros o cuentahoras, siga los intervalos de mantenimiento mensual
si no se han cumplido el kilometraje o las horas de funcionamiento del motor indicados.
 Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-
ren herramientas y datos especiales, así como cualificación técnica. N.º ELEMENTO
COMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTO
INICIAL CADA
Lo que ocurra
primero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
1 Filtro de aire • Límpielo y sustitúyalo si es necesario. Cada 20–40 horas (con más frecuencia
en condiciones en las que haya polvo o humedad)
2 Tubo de drenaje del
filtro de aire
•Limpiar.
√√√√√
3 *Freno delantero • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe el juego libre de la maneta del freno y ajústela si es necesario. √√√√√
•Cambiar zapatas. Siempre que lleguen al límite de desgas-
te
UBW464S0.book Page 5 Thursday, January 23, 2020 1:11 PM

9-6
9
4*Freno trasero • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe el juego libre de la maneta del freno y ajústela si es necesario. √√√√√
• Cambiar zapatas. Siempre que lleguen al límite de desgas-
te
5 *Ruedas • Compruebe si hay descentramiento o daños y
sustitúyalas si es necesario. √ √√√
6 *Neumáticos • Compruebe la profundidad del dibujo del neumá-
tico así como si hay daños y sustitúyalos si es ne-
cesario.
• Compruebe la presión del aire y el equilibrio y realice correcciones si es necesario. √ √√√
7 *Cojinetes de los cu-
bos de las ruedas • Compruebe si hay daños o elementos que no es-
tén apretados y sustitúyalos si es necesario. √ √√√
8 *Pivotes del brazo
delantero • Lubrique con grasa a base de jabón de litio.
√√√
9 Cadena de transmi-
sión • Compruebe el juego de la cadena de transmisión
y realice ajustes si es necesario.
• Compruebe la alineación de las ruedas traseras y realice correcciones si es necesario.
• Limpiar y lubricar. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTO
INICIAL CADA
Lo que ocurra
primero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
UBW464S0.book Page 6 Thursday, January 23, 2020 1:11 PM

9-7
9
10*Correa trapezoidal • Compruebe si hay desgaste, grietas u otros da-
ños y sustitúyala si es necesario. √ √√√
11 *Fijaciones del basti-
dor • Compruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados. √√√√√
12 *Conjuntos amorti-
guadores • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe si hay fugas de aceite y sustituya las piezas si es necesario. √√√
13 *Pivotes de articula-
ción delanteros • Lubrique con grasa a base de jabón de litio.
√√√
14 *Eje de la dirección • Lubrique con grasa a base de jabón de litio. √√√
15 *Dirección • Compruebe el funcionamiento y repare o sustitu-
ya las piezas en caso de daños.
• Compruebe la convergencia y realice ajustes si es necesario. √√√√√
16 Aceite de motor •Cambiar.
• C ompruebe el ATV para ver si hay fug as de aceite
y realice correcciones si es necesario. √ √√√
17 Tamiz de aceite del
motor
•Limpiar.
√√√
18 Aceite de la trans-
misión •Cambiar.
• C ompruebe el ATV para ver si hay fug as de aceite
y realice correcciones si es necesario. √√
N.º ELEMENTO
COMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTO
INICIAL CADA
Lo que ocurra
primero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
UBW464S0.book Page 7 Thursday, January 23, 2020 1:11 PM

9-8
9
SBU23062NOTAAlgunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el vehículo en
lugares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas. 19*Piezas móviles y ca-
bles • Lubricar.
√√√√
20 *Maneta de acelera-
ción • Comprobar funcionamiento.
• Compruebe el juego libre de la maneta de acele-
ración y ajústelo si es necesario.
• Engrase el cable y la caja de la maneta. √√√√√
21 *Interruptor de freno • Compruebe el funcionamiento y realice correc-
ciones si es necesario. √√√√√
22 *Interruptores • Compruebe el funcionamiento y realice correc-
ciones si es necesario. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTO
INICIAL CADA
Lo que ocurra
primero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
UBW464S0.book Page 8 Thursday, January 23, 2020 1:11 PM

9-9
9
SBU23081Desmontaje y montaje del panelEl panel que se muestra debe desmontarse para
poder realizar algunas de las operaciones de
mantenimiento que se describen en este capítulo.
Consulte este apartado cada vez que necesite

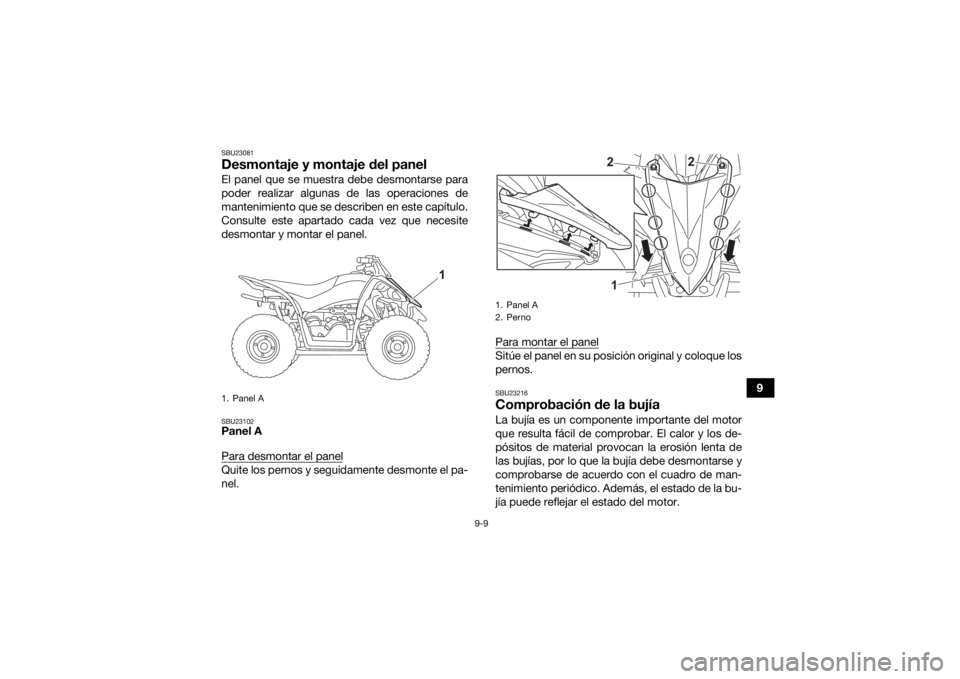

desmontar y montar el panel.SBU23102Panel A
Para desmontar el panelQuite los pernos y seguidamente desmonte el pa-
nel.Para montar el panel
Sitúe el panel en su posición original y coloque los
pernos.SBU23216Comprobación de la bujíaLa bujía es un componente importante del motor
que resulta fácil de comprobar. El calor y los de-
pósitos de material provocan la erosión lenta de
las bujías, por lo que la bujía debe desmontarse y
comprobarse de acuerdo con el cuadro de man-
tenimiento periódico. Además, el estado de la bu-
jía puede reflejar el estado del motor.
1. Panel A
1
1. Panel A
2. Perno
2
2
1
UBW464S0.book Page 9 Thursday, January 23, 2020 1:11 PM

9-10
9Para desmontar la bujía

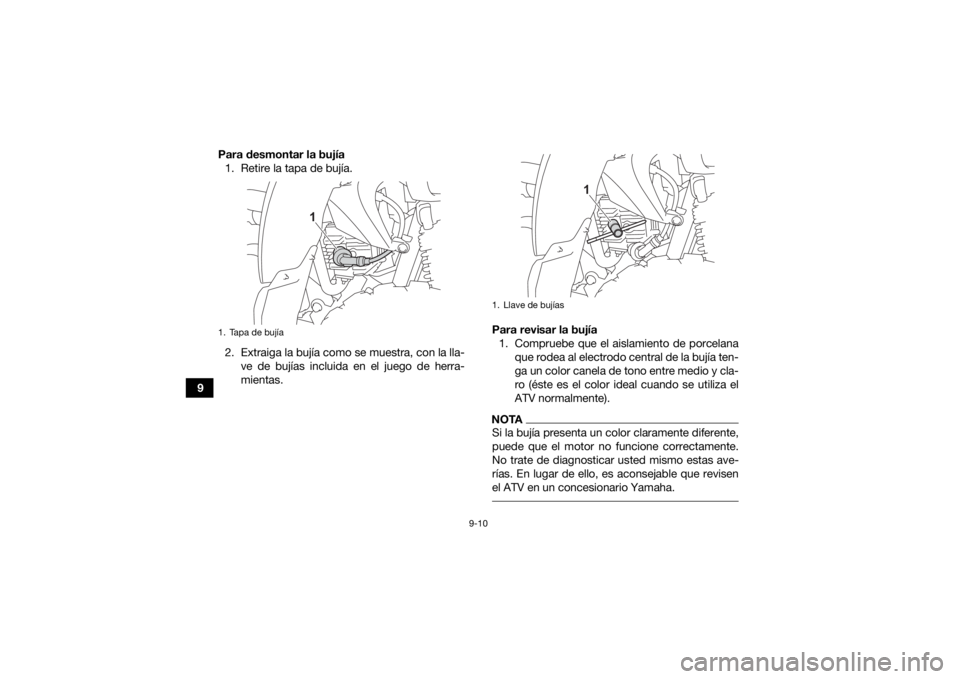

1. Retire la tapa de bujía.
2. Extraiga la bujía como se muestra, con la lla- ve de bujías incluida en el juego de herra-
mientas. Para revisar la bujía
1. Compruebe que el aislamiento de porcelana que rodea al electrodo central de la bujía ten-
ga un color canela de tono entre medio y cla-
ro (éste es el color ideal cuando se utiliza el
ATV normalmente).
NOTASi la bujía presenta un color claramente diferente,
puede que el motor no funcione correctamente.
No trate de diagnosticar usted mismo estas ave-
rías. En lugar de ello, es aconsejable que revisen
el ATV en un concesionario Yamaha.
1. Tapa de bujía
1
1. Llave de buj

9-11
9
2. Compruebe la erosión del electrodo y la acu-
mulación excesiva de carbono u otros depó-
sitos en la bujía; cámbiela según sea
necesario.
3. Mida la distancia entre electrodos de la bujía con una galga y ajústela al valor especificado
según sea necesario. Para montar la bujía
1. Limpie la superficie de la junta de la bujía y su superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la bujía.
2. Monte la bujía con la llave de bujías y apriéte- la con el par especificado.
NOTASi no dispone de una llave dinamométrica para
montar la bujía, una buena estimación del par de
apriete correcto es 1/4–1/2 vuelta después de ha-
berla apretado a mano. No obstante, deberá apre-
tar la bujía con el par especificado tan pronto
como sea posible. 3. Coloque la tapa de bujía.SBU37001Aceite del motorDebe comprobar el nivel de aceite del motor antes
de cada utilización. Además, debe cambiar el
aceite según los intervalos que se especifican en
el cuadro de mantenimiento periódico.
Bujía especificada:
NGK/CR6HSA
1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bujía:0.6–0.7 mm (0.024–0.028 in)
Par de apriete:Bujía:12 N·m (1.2 kgf·m, 8.9 lb·ft)
UBW464S0.book Page 11 Thursday, January 23, 2020 1:11 PM

9-12

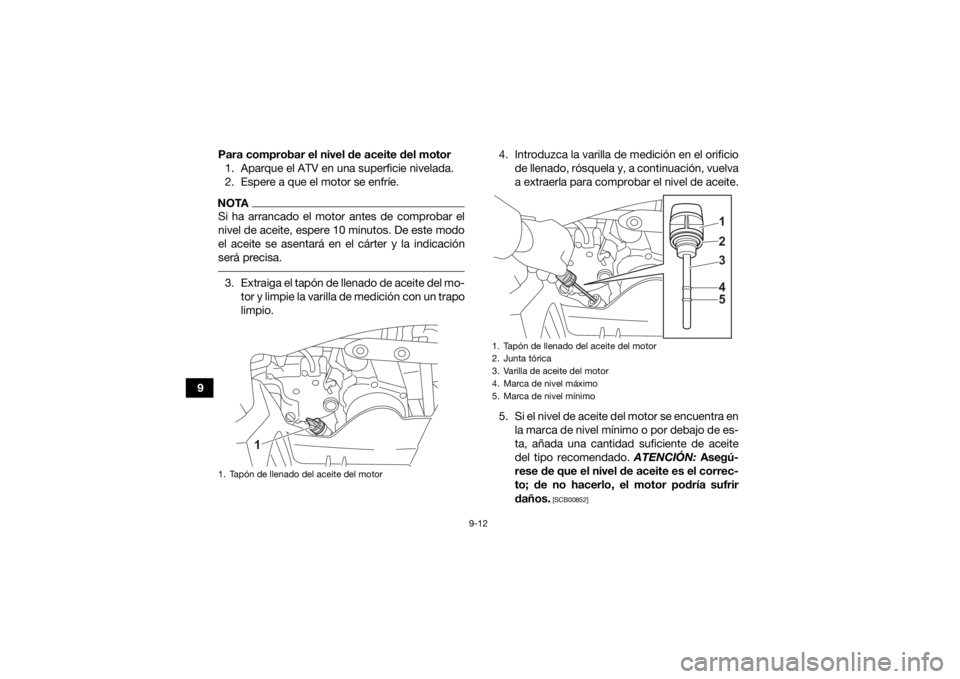

9Para comprobar el nivel de aceite del motor
1. Aparque el ATV en una superficie nivelada.
2. Espere a que el motor se enfríe.
NOTASi ha arrancado el motor antes de comprobar el
nivel de aceite, espere 10 minutos. De este modo
el aceite se asentará en el cárter y la indicación
será precisa. 3. Extraiga el tapón de llenado de aceite del mo- tor y limpie la varilla de medición con un trapo
limpio. 4. Introduzca la varilla de medición en el orificio
de llenado, rósquela y, a continuación, vuelva
a extraerla para comprobar el nivel de aceite.
5. Si el nivel de aceite del motor se encuentra en la marca de nivel mínimo o por debajo de es-
ta, añada una cantidad suficiente de aceite
del tipo recomendado. ATENCIÓN: Asegú-
rese de que el nivel de aceite es el correc-
to; de no hacerlo, el motor podría sufrir
daños.
[SCB00852]
1. Tapón de llenado del aceite del motor
1
