2021 YAMAHA TRICITY 300 Bruksanvisningar (in Swedish)

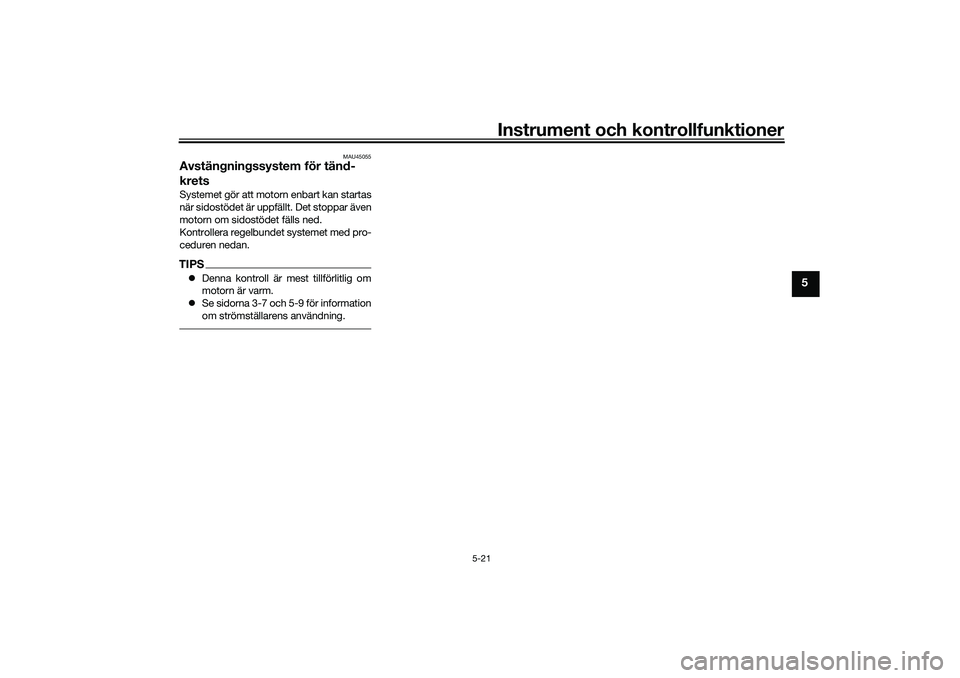

Instrument och kontrollfunktioner
5-21
5
MAU45055
Avstängningssystem för tänd-
kretsSystemet gör att motorn enbart kan startas
när sidostödet är uppfällt. Det stoppar även
motorn om sidostödet fälls ned.
Kontrollera regelbundet systemet med pro-
ceduren nedan.TIPSDenna kontroll är mest tillförlitlig om
motorn är varm.
 Se sidorna 3-7 och 5-9 för information
om strömställarens användning.
UBEDM0M0.book Page 21 Monday, October 12, 2020 8:37 AM

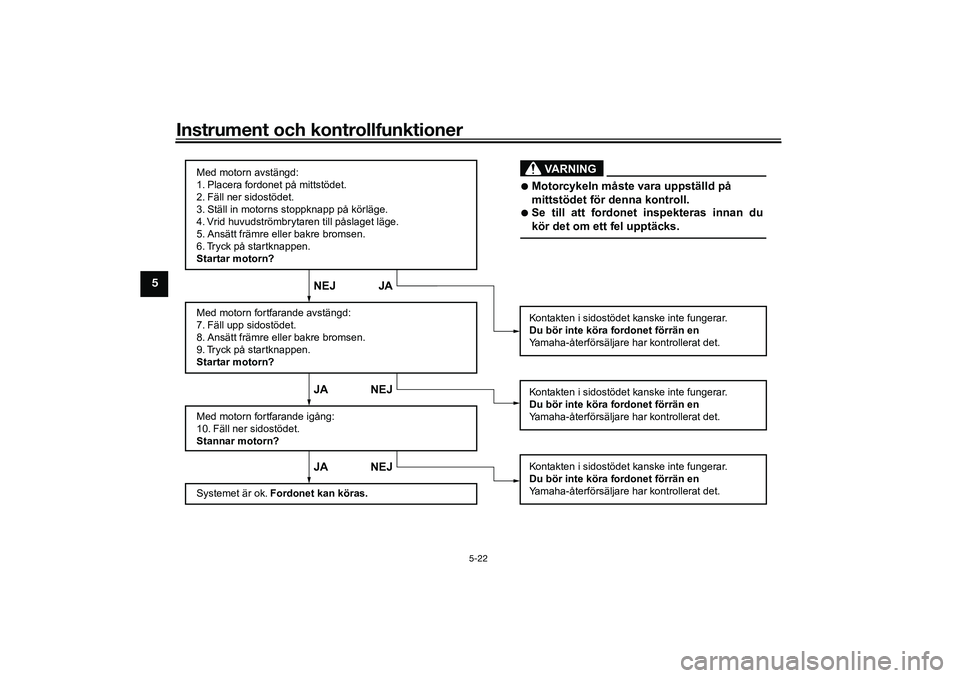

Instrument och kontrollfunktioner
5-22
5
Med motorn fortfarande avstängd:
7. Fäll upp sidostödet.
8. Ansätt främre eller bakre bromsen.
9. Tryck på startknappen.
Startar motorn?
Med motorn fortfarande igång:
10. Fäll ner sidostödet.
Stannar motorn?
Systemet är ok. Fordonet kan köras. Kontakten i sidostödet kanske inte fungerar.
Du bör inte köra fordonet förrän en

Yamaha-återförsäljare har kontrollerat det.
Kontakten i sidostödet kanske inte fungerar.
Du bör inte köra fordonet förrän en
Yamaha-återförsäljare har kontrollerat det.
JA NEJ JA NEJ NEJ JA
Kontakten i sidostödet kanske inte fungerar.
Du bör inte köra fordonet förrän en
Yamaha-återförsäljare har kontrollerat det.
VARNING
Motorcykeln måste vara uppställd på
mittstödet för denna kontroll.
Se till att fordonet inspekteras innan du
kör det om ett fel upptäcks.
Med motorn avstängd:
1. Placera fordonet på mittstödet.
2. Fäll ner sidostödet.
3. Ställ in motorns stoppknapp på körläge.
4. Vrid huvudströmbrytaren till påslaget läge.
5. Ansätt främre eller bakre bromsen.
6. Tryck på startknappen.
Startar motorn?
UBEDM0M0.book Page 22 Monday, October 12, 2020 8:37 AM

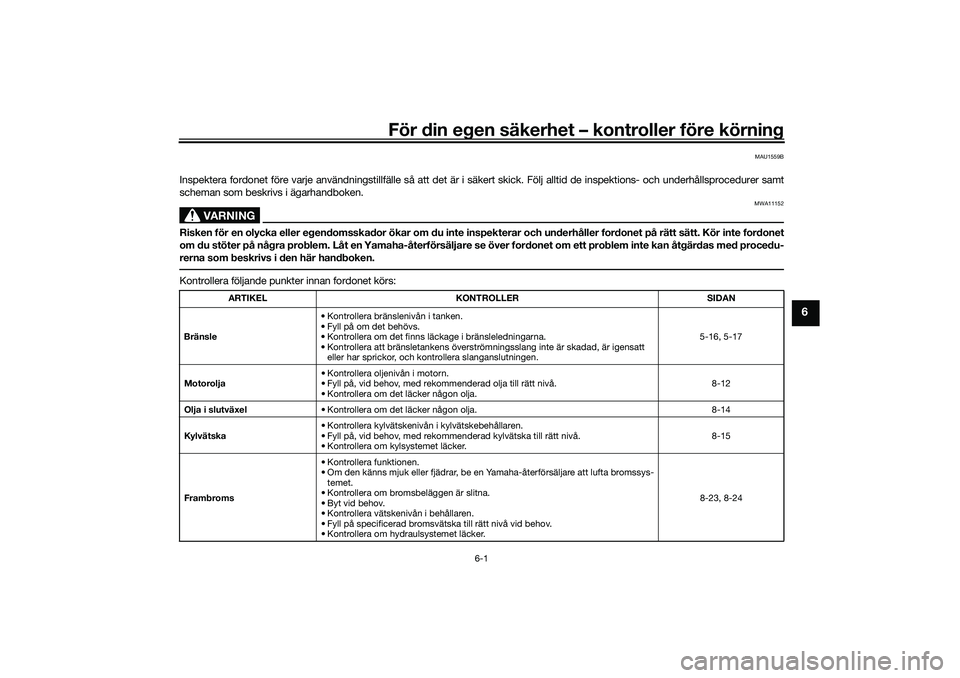

För din egen säkerhet – kontroller före körning
6-1
6
MAU1559B
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de inspektions- och underhållsprocedurer samt
scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte inspekterar och underhåller fordonet på rätt sätt. Kör inte fordonet
om du stöter på några problem. Låt en Ya maha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med procedu-
rerna som beskrivs i den här handboken.Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle • Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera att bränsletankens överströmningsslang inte är skadad, är igensatt
eller har sprickor, och kontrollera slanganslutningen. 5-16, 5-17
Motorolja • Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt nivå.
• Kontrollera om det läcker någon olja. 8-12
Olja i slutväxel • Kontrollera om det läcker någon olja. 8-14
Kylvätska • Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till rätt nivå.
• Kontrollera om kylsystemet läcker. 8-15
Frambroms • Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en
Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 8-23, 8-24
UBEDM0M0.book Page 1 Monday, October 12, 2020 8:37 AM

För din egen säkerhet – kontroller före körning
6-2
6
Bakbroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 8-23, 8-24
Gashandtag • Kontrollera att det går mjukt.
• Kontrollera gashandtagets spel.
• Vid behov, låt en Yamaha-återförsäljare justera gashandtagets spel och smörja
kabeln samt gashandtagets mekanism. 8-20, 8-26
Reglagekablar • Kontrollera att det går mjukt.
•Smörj om det behövs. 8-26
Hjul och däck • Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov. 8-20, 8-22
Bromspedal • Kontrollera att det går mjukt.
• Smörj ledpunkten om det behövs.
8-27
Bromshandtag • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
8-26
Mittstöd, sidostöd • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs. 8-27
Ramfästen • Kontrollera att alla muttrar, bultar och skruvar är ordentligt åtdragna.
• Dra åt om det behövs.
—
Instrument, belysning, signa-
ler och kontakter • Kontrollera funktionen.
• Korrigera vid behov.
—
Sidostödets kontakt • Kontrollera funktionen på avstängningssystemet för tändkrets.
• Låt en Yamaha-återförsäljare kontrollera fordonet om systemet inte fungerar som
det ska. 5-20
ARTIKEL
KONTROLLER SIDAN
UBEDM0M0.book Page 2 Monday, October 12, 2020 8:37 AM

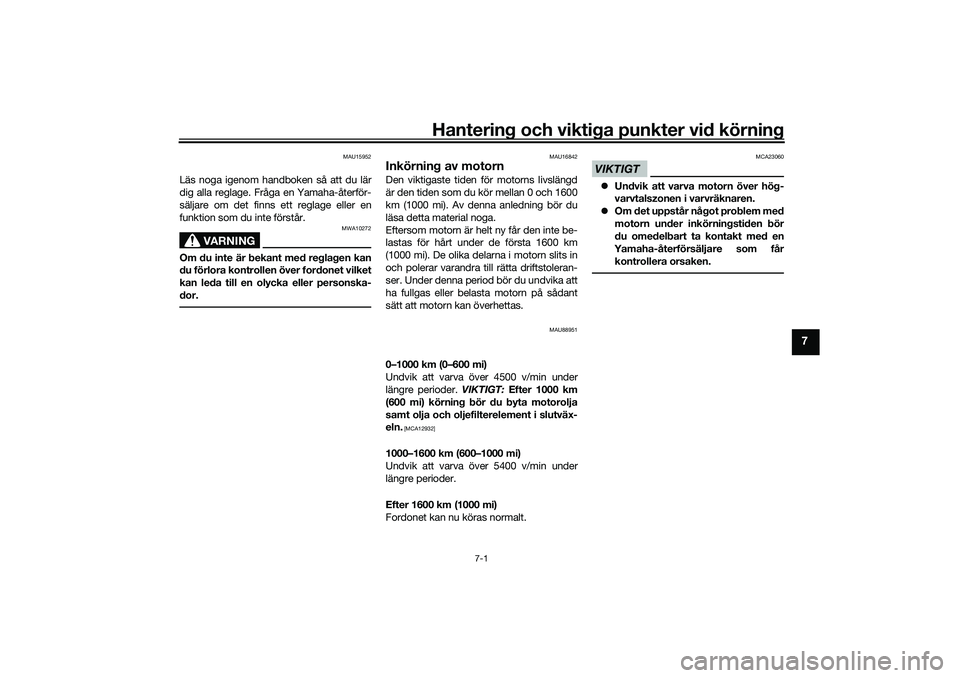

Hantering och viktiga punkter vid körning
7-1
7
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med reglagen kan
du förlora kontrollen över fordonet vilket
kan leda till en olycka eller personska-
dor.
MAU16842
Inkörning av motornDen viktigaste tiden för motorns livslängd
är den tiden som du kör mellan 0 och 1600
km (1000 mi). Av denna anledning bör du
läsa detta material noga.
Eftersom motorn är helt ny får den inte be-
lastas för hårt under de första 1600 km
(1000 mi). De olika delarna i motorn slits in
och polerar varandra till rätta driftstoleran-
ser. Under denna period bör du undvika att
ha fullgas eller belasta motorn på sådant
sätt att motorn kan överhettas.
MAU88951
0–1000 km (0–600 mi)
Undvik att varva över 4500 v/min under
längre perioder. VIKTIGT: Efter 1000 km
(600 mi) körning bör du byta motorolja
samt olja och oljefilterelement i slutväx-
eln.
[MCA12932]
1000–1600 km (600–1000 mi)
Undvik att varva över 5400 v/min under
längre perioder.
Efter 1600 km (1000 mi)
Fordonet kan nu köras normalt.
VIKTIGT
MCA23060
 Undvik att varva motorn över hög-
varvtalszonen i varvräknaren.
 Om det uppstår något problem med
motorn under inkörningstiden bör
du omedelbart ta kontakt med en
Yamaha-återförsäljare som får kontrollera orsaken.
UBEDM0M0.book Page 1 Monday, October 12, 2020 8:37 AM

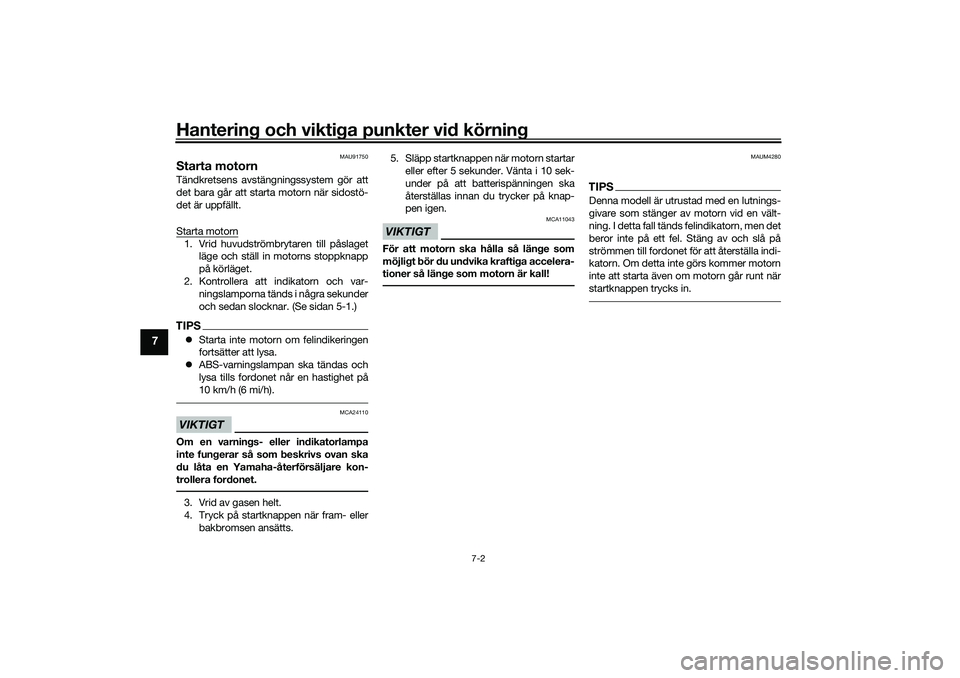

Hantering och viktiga punkter vid körning
7-2
7
MAU91750
Starta motornTändkretsens avstängningssystem gör att
det bara går att starta motorn när sidostö-
det är uppfällt.
Starta motorn1. Vrid huvudströmbrytaren till påslagetläge och ställ in motorns stoppknapp
på körläget.
2. Kontrollera att indikatorn och var- ningslamporna tänds i några sekunder
och sedan slocknar. (Se sidan 5-1.)TIPSStarta inte motorn om felindikeringen
fortsätter att lysa.
 ABS-varningslampan ska tändas och
lysa tills fordonet når en hastighet på
10 km/h (6 mi/h).VIKTIGT
MCA24110
Om en varnings- eller indikatorlampa
inte fungerar så som beskrivs ovan ska
du låta en Yamaha-återförsäljare kon-
trollera fordonet.3. Vrid av gasen helt.
4. Tryck på startknappen när fram- eller
bakbromsen ansätts. 5. Släpp startknappen när motorn startar
eller efter 5 sekunder. Vänta i 10 sek-
under på att batterispänningen ska
återställas innan du trycker på knap-
pen igen.
VIKTIGT
MCA11043
För att motorn ska hålla så länge som
möjligt bör du undvika kraftiga accelera-
tioner så länge som motorn är kall!
MAUM4280
TIPSDenna modell är utrustad med en lutnings-
givare som stänger av motorn vid en vält-
ning. I detta fall tänds felindikatorn, men det
beror inte på ett fel. Stäng av och slå på
strömmen till fordonet för att återställa indi-
katorn. Om detta inte görs kommer motorn
inte att starta även om motorn går runt när
startknappen trycks in.
UBEDM0M0.book Page 2 Monday, October 12, 2020 8:37 AM

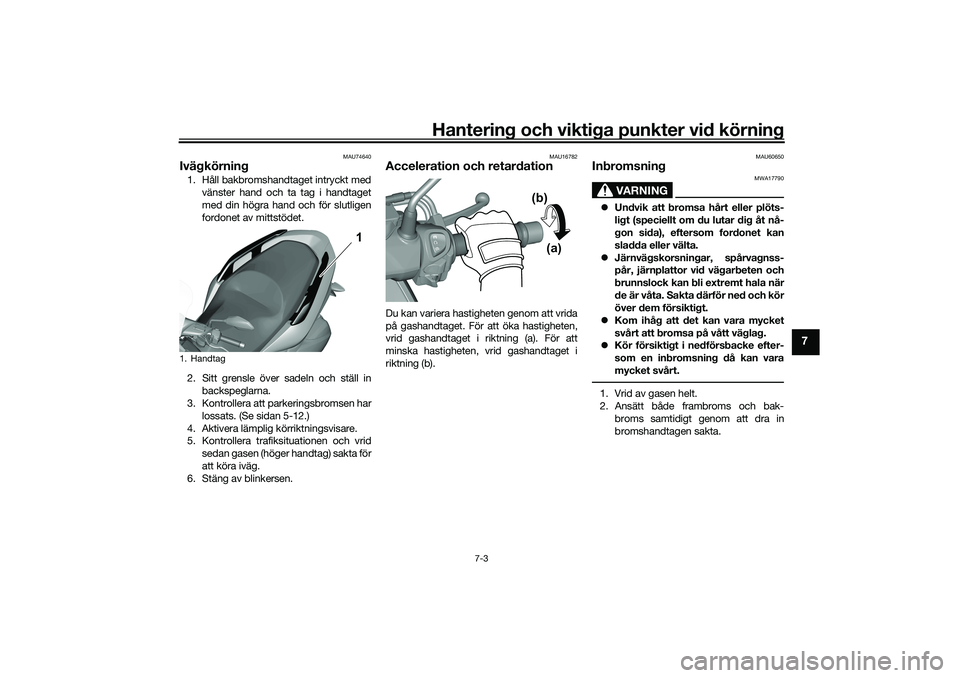

Hantering och viktiga punkter vid körning
7-3
7
MAU74640
Ivägkörning1. Håll bakbromshandtaget intryckt medvänster hand och ta tag i handtaget
med din högra hand och för slutligen
fordonet av mittstödet.
2. Sitt grensle över sadeln och ställ in backspeglarna.
3. Kontrollera att parkeringsbromsen har
lossats. (Se sidan 5-12.)
4. Aktivera lämplig körriktningsvisare.
5. Kontrollera trafiksituationen och vrid sedan gasen (höger handtag) sakta för
att köra iväg.
6. Stäng av blinkersen.
MAU16782
Acceleration och retardationDu kan variera hastigheten genom att vrida
på gashandtaget. För att öka hastigheten,
vrid gashandtaget i riktning (a). För att
minska hastigheten, vrid gashandtaget i
riktning (b).
MAU60650
Inbromsning
VARNING
MWA17790
 Undvik att bromsa hårt eller plöts-
ligt (speciellt om du lutar dig åt nå-
gon sida), eftersom fordonet kan
sladda eller välta.
 Järnvägskorsningar, spårvagnss-
pår, järnplattor vid vägarbeten och
brunnslock kan bli extremt hala när
de är våta. Sakta därför ned och kör
över dem försiktigt.
 Kom ihåg att det kan vara mycket
svårt att bromsa på vått väglag.
 Kör försiktigt i nedförsbacke efter-
som en inbromsning då kan vara
mycket svårt.1. Vrid av gasen helt.
2. Ansätt både frambroms och bak-
broms samtidigt genom att dra in
bromshandtagen sakta.
1. Handtag
1 1
(a)
(b)
UBEDM0M0.book Page 3 Monday, October 12, 2020 8:37 AM

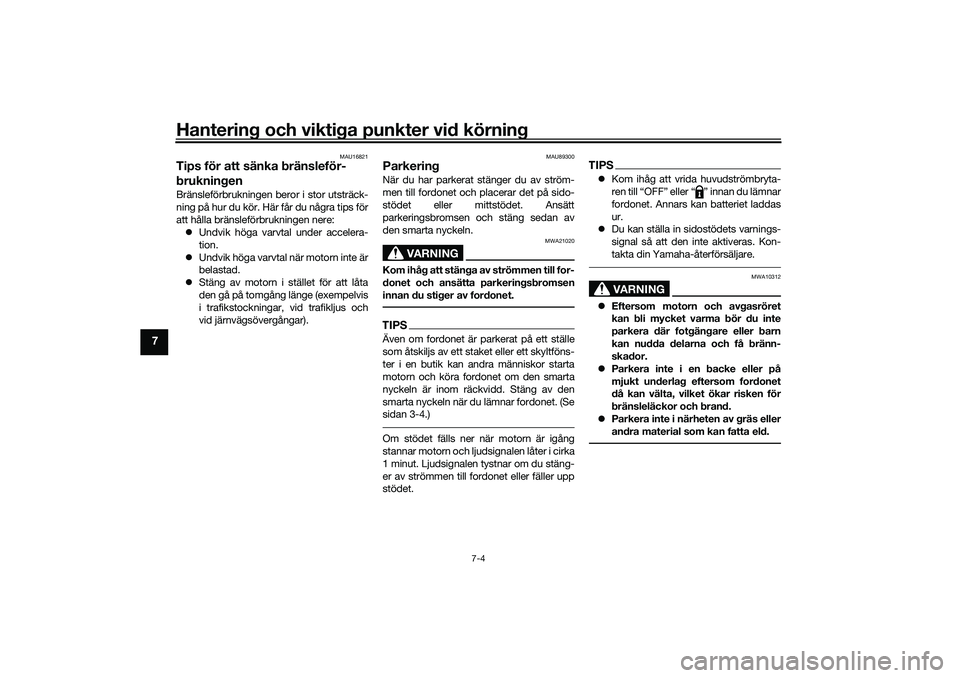

Hantering och viktiga punkter vid körning
7-4
7
MAU16821
Tips för att sänka bränsleför-
brukningenBränsleförbrukningen beror i stor utsträck-
ning på hur du kör. Här får du några tips för
att hålla bränsleförbrukningen nere: Undvik höga varvtal under accelera-
tion.
 Undvik höga varvtal när motorn inte är
belastad.
 Stäng av motorn i stället för att låta
den gå på tomgång länge (exempelvis
i trafikstockningar, vid trafikljus och
vid järnvägsövergångar).
MAU89300
ParkeringNär du har parkerat stänger du av ström-
men till fordonet och placerar det på sido-
stödet eller mittstödet. Ansätt
parkeringsbromsen och stäng sedan av
den smarta nyckeln.
VARNING
MWA21020
Kom ihåg att stänga av strömmen till for-
donet och ansätta parkeringsbromsen
innan du stiger av fordonet.TIPSÄven om fordonet är parkerat på ett ställe
som åtskiljs av ett staket eller ett skyltföns-
ter i en butik kan andra människor starta
motorn och köra fordonet om den smarta
nyckeln är inom räckvidd. Stäng av den
smarta nyckeln när du lämnar fordonet. (Se
sidan 3-4.)Om stödet fälls ner när motorn är igång
stannar motorn och ljudsignalen låter i cirka
1 minut. Ljudsignalen tystnar om du stäng-
er av strömmen till fordonet eller fäller upp
stödet.
TIPSKom ihåg att vrida huvudströmbryta-
ren till “OFF” eller “ ” innan du lämnar
fordonet. Annars kan batteriet laddas
ur.
 Du kan ställa in sidostödets varnings-
signal så att den inte aktiveras. Kon-
takta din Yamaha-återförsäljare.
VARNING
MWA10312
Eftersom motorn och avgasröret
kan bli mycket varma bör du inte
parkera där fotgängare eller barn
kan nudda delarn a och få bränn-
skador.
 Parkera inte i en backe eller på
mjukt underlag eftersom fordonet
då kan välta, vilket ökar risken för
bränsleläckor och brand.
 Parkera inte i närheten av gräs eller
andra material som kan fatta eld.
UBEDM0M0.book Page 4 Monday, October 12, 2020 8:37 AM
