2021 YAMAHA TRICITY 300 Bruksanvisningar (in Swedish)

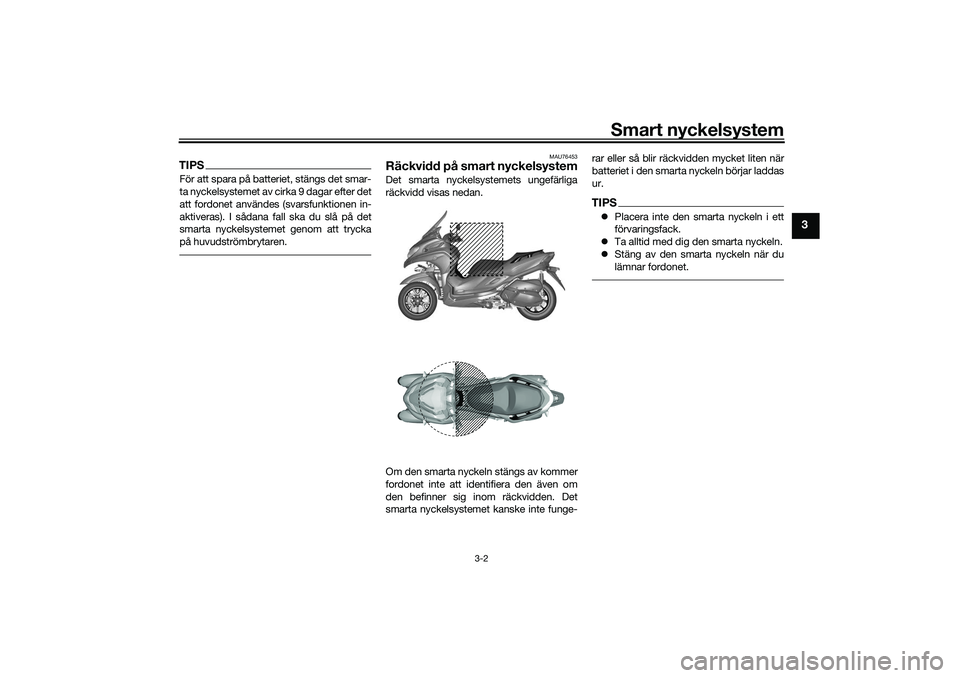

Smart nyckelsystem
3-2
3
TIPSFör att spara på batteriet, stängs det smar-
ta nyckelsystemet av cirka 9 dagar efter det
att fordonet användes (svarsfunktionen in-
aktiveras). I sådana fall ska du slå på det
smarta nyckelsystemet genom att trycka
på huvudströmbrytaren.
MAU76453
Räckvidd på smart nyckelsystemDet smarta nyckelsystemets ungefärliga
räckvidd visas nedan.
Om den smarta nyckeln stängs av kommer
fordonet inte att identifiera den även om
den befinner sig inom räckvidden. Det
smarta nyckelsystemet kanske inte funge-rar eller så blir räckvidden mycket liten när
batteriet i den smarta nyckeln börjar laddas
ur.
TIPS
Placera inte den smarta nyckeln i ett
förvaringsfack.
 Ta alltid med dig den smarta nyckeln.
 Stäng av den smarta nyckeln när du
lämnar fordonet.
UBEDM0M0.book Page 2 Monday, October 12, 2020 8:37 AM

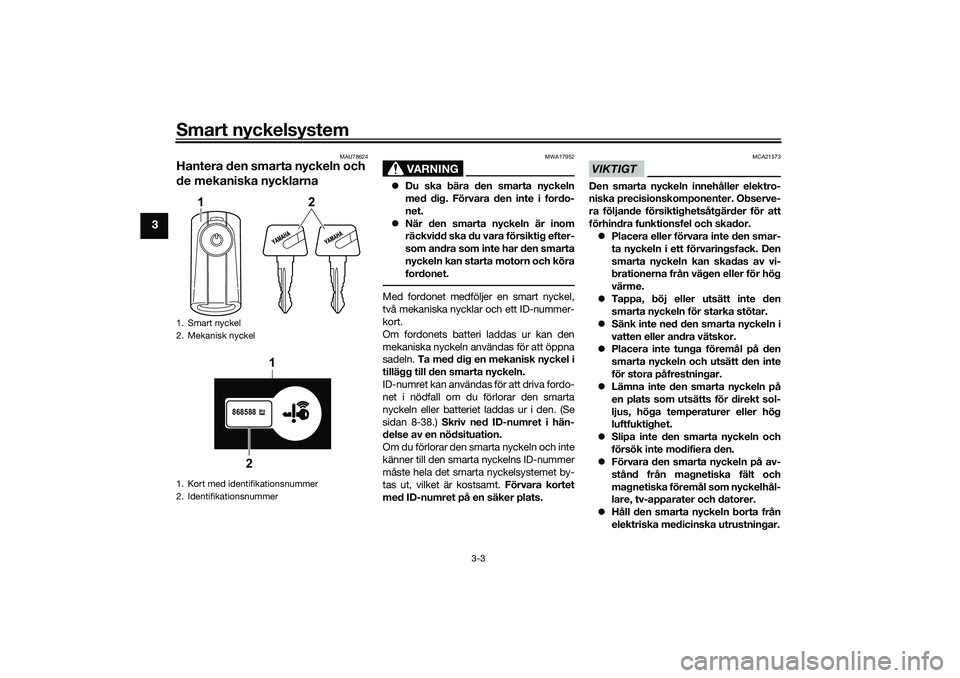

Smart nyckelsystem
3-3
3
MAU78624
Hantera den smarta nyckeln och
de mekaniska nycklarna
VARNING
MWA17952
Du ska bära den smarta nyckeln
med dig. Förvara den inte i fordo-
net.
 När den smarta nyckeln är inom
räckvidd ska du vara försiktig efter-
som andra som inte har den smarta
nyckeln kan starta motorn och köra
fordonet.Med fordonet medföljer en smart nyckel,
två mekaniska nycklar och ett ID-nummer-
kort.
Om fordonets batteri laddas ur kan den
mekaniska nyckeln användas för att öppna
sadeln. Ta med dig en mekanisk nyckel i
tillägg till den smarta nyckeln.
ID-numret kan användas för att driva fordo-
net i nödfall om du förlorar den smarta
nyckeln eller batteriet laddas ur i den. (Se
sidan 8-38.) Skriv ned ID-numret i hän-
delse av en nödsituation.
Om du förlorar den smarta nyckeln och inte
känner till den smarta nyckelns ID-nummer
måste hela det smarta nyckelsystemet by-
tas ut, vilket är kostsamt. Förvara kortet
med ID-numret på en säker plats.
VIKTIGT
MCA21573
Den smarta nyckeln innehåller elektro-
niska precisionskomponenter. Observe-
ra följande försiktighetsåtgärder för att
förhindra funktionsfel och skador.  Placera eller förvara inte den smar-
ta nyckeln i ett förvaringsfack. Den
smarta nyckeln kan skadas av vi-
brationerna från vägen eller för hög
värme.
 Tappa, böj eller utsätt inte den
smarta nyckeln för starka stötar.
 Sänk inte ned den smarta nyckeln i
vatten eller andra vätskor.
 Placera inte tunga föremål på den
smarta nyckeln och utsätt den inte
för stora påfrestningar.
 Lämna inte den smarta nyckeln på
en plats som utsätts för direkt sol-
ljus, höga temperaturer eller hög
luftfuktighet.
 Slipa inte den smarta nyckeln och
försök inte modifiera den.
 Förvara den smarta nyckeln på av-
stånd från magnetiska fält och
magnetiska föremål som nyckelhål-
lare, tv-apparater och datorer.
 Håll den smarta nyckeln borta från
elektriska medicinska utrustningar.
1. Smart nyckel
2. Mekanisk nyckel
1. Kort med identifikationsnummer
2. Identifikationsnummer
1
2
868588
1
2
UBEDM0M0.book Page 3 Monday, October 12, 2020 8:37 AM

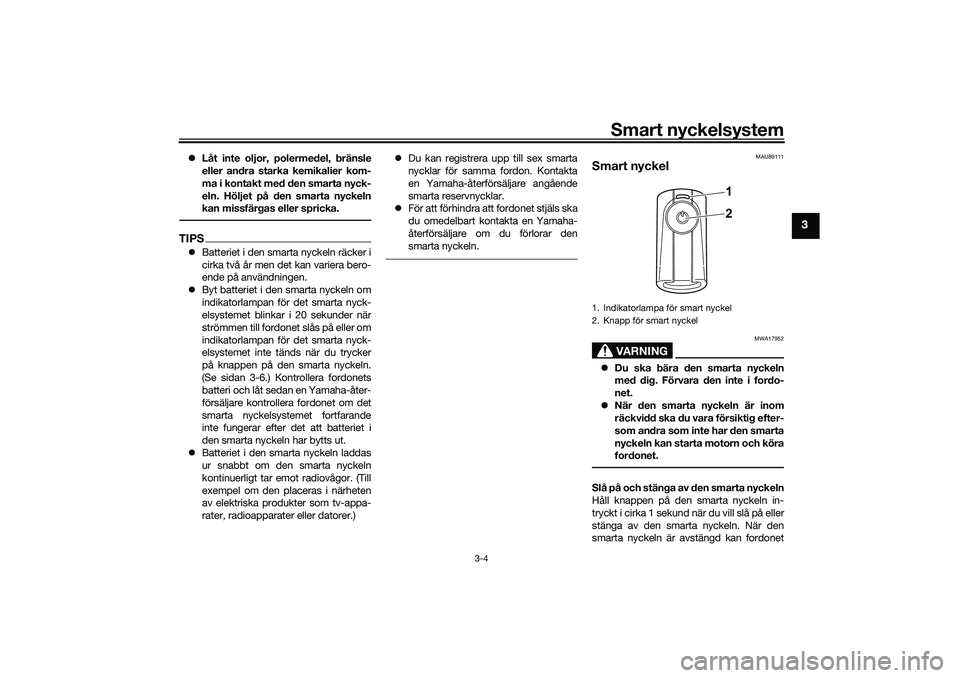

Smart nyckelsystem
3-4
3
Låt inte oljor, polermedel, bränsle
eller andra starka kemikalier kom-
ma i kontakt med den smarta nyck-
eln. Höljet på den smarta nyckeln
kan missfärgas eller spricka.TIPSBatteriet i den smarta nyckeln räcker i
cirka två år men det kan variera bero-
ende på användningen.
 Byt batteriet i den smarta nyckeln om
indikatorlampan för det smarta nyck-
elsystemet blinkar i 20 sekunder när
strömmen till fordonet slås på eller om
indikatorlampan för det smarta nyck-
elsystemet inte tänds när du trycker
på knappen på den smarta nyckeln.
(Se sidan 3-6.) Kontrollera fordonets
batteri och låt sedan en Yamaha-åter-
försäljare kontrollera fordonet om det
smarta nyckelsystemet fortfarande
inte fungerar efter det att batteriet i
den smarta nyckeln har bytts ut.
 Batteriet i den smarta nyckeln laddas
ur snabbt om den smarta nyckeln
kontinuerligt tar emot radiovågor. (Till
exempel om den placeras i närheten
av elektriska produkter som tv-appa-
rater, radioapparater eller datorer.) 
Du kan registrera upp till sex smarta
nycklar för samma fordon. Kontakta
en Yamaha-återförsäljare angående
smarta reservnycklar.
 För att förhindra att fordonet stjäls ska
du omedelbart kontakta en Yamaha-
återförsäljare om du förlorar den
smarta nyckeln.
MAU89111
Smart nyckel
VARNING
MWA17952
Du ska bära den smarta nyckeln
med dig. Förvara den inte i fordo-
net.
 När den smarta nyckeln är inom
räckvidd ska du vara försiktig efter-
som andra som inte har den smarta
nyckeln kan starta motorn och köra
fordonet.Slå på och stänga av den smarta nyckeln
Håll knappen på den smarta nyckeln in-
tryckt i cirka 1 sekund när du vill slå på eller
stänga av den smarta nyckeln. När den
smarta nyckeln är avstängd kan fordonet1. Indikatorlampa för smart nyckel
2. Knapp för smart nyckel
1
2
UBEDM0M0.book Page 4 Monday, October 12, 2020 8:37 AM

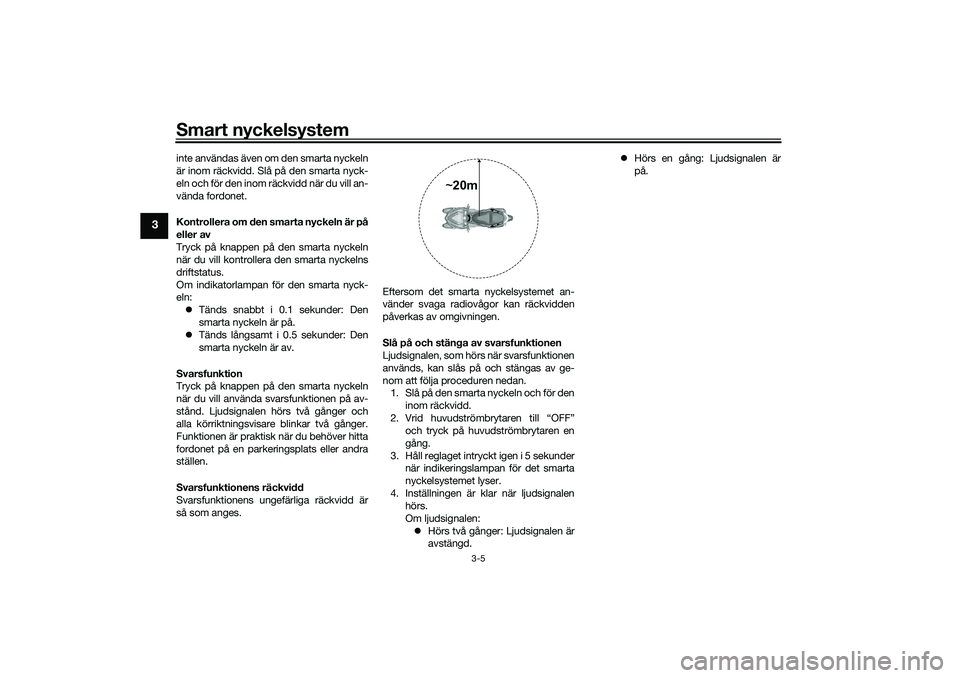

Smart nyckelsystem
3-5
3
inte användas även om den smarta nyckeln
är inom räckvidd. Slå på den smarta nyck-
eln och för den inom räckvidd när du vill an-
vända fordonet.
Kontrollera om den smarta nyckeln är på
eller av
Tryck på knappen på den smarta nyckeln
när du vill kontrollera den smarta nyckelns
driftstatus.
Om indikatorlampan för den smarta nyck-
eln: Tänds snabbt i 0.1 sekunder: Den
smarta nyckeln är på.
 Tänds långsamt i 0.5 sekunder: Den
smarta nyckeln är av.
Svarsfunktion
Tryck på knappen på den smarta nyckeln
när du vill använda svarsfunktionen på av-
stånd. Ljudsignalen hörs två gånger och
alla körriktningsvisare blinkar två gånger.
Funktionen är praktisk när du behöver hitta
fordonet på en parkeringsplats eller andra
ställen.
Svarsfunktionens räckvidd
Svarsfunktionens ungefärliga räckvidd är
så som anges. Eftersom det smarta nyckelsystemet an-
vänder svaga radiovågor kan räckvidden
påverkas av omgivningen.
Slå på och stänga av svarsfunktionen
Ljudsignalen, som hörs när svarsfunktionen
används, kan slås på och stängas av ge-
nom att följa proceduren nedan.
1. Slå på den smarta nyckeln och för den
inom räckvidd.
2. Vrid huvudströmbrytaren till “OFF” och tryck på huvudströmbrytaren en
gång.
3. Håll reglaget intryckt igen i 5 sekunder när indikeringslampan för det smarta
nyckelsystemet lyser.
4. Inställningen är klar när ljudsignalen hörs.
Om ljudsignalen:
 Hörs två gånger: Ljudsignalen är
avstängd. 
Hörs en gång: Ljudsignalen är
på.
~20m
UBEDM0M0.book Page 5 Monday, October 12, 2020 8:37 AM

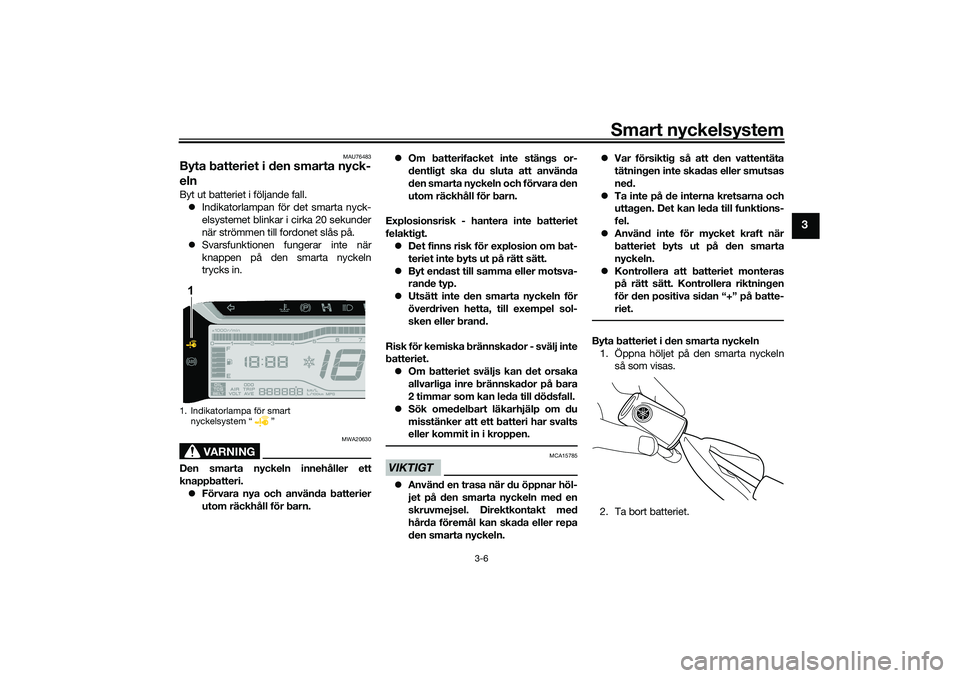

Smart nyckelsystem
3-6
3
MAU76483
Byta batteriet i den smarta nyck-
elnByt ut batteriet i följande fall. Indikatorlampan för det smarta nyck-
elsystemet blinkar i cirka 20 sekunder
när strömmen till fordonet slås på.
 Svarsfunktionen fungerar inte när
knappen på den smarta nyckeln
trycks in.
VARNING
MWA20630
Den smarta nyckeln innehåller ett
knappbatteri.
 Förvara nya och använda batterier
utom räckhåll för barn. 
Om batterifacket inte stängs or-
dentligt ska du sluta att använda
den smarta nyckeln och förvara den
utom räckhåll för barn.
Explosionsrisk - hantera inte batteriet
felaktigt.  Det finns risk för explosion om bat-
teriet inte byts ut på rätt sätt.
 Byt endast till samma eller motsva-
rande typ.
 Utsätt inte den smarta nyckeln för
överdriven hetta, till exempel sol-
sken eller brand.
Risk för kemiska brännskador - svälj inte
batteriet.  Om batteriet sväljs kan det orsaka
allvarliga inre brännskador på bara
2 timmar som kan leda till dödsfall.
 Sök omedelbart läkarhjälp om du
misstänker att ett batteri har svalts
eller kommit in i kroppen.
VIKTIGT
MCA15785
Använd en trasa när du öppnar höl-
jet på den smarta nyckeln med en
skruvmejsel. Direktkontakt med
hårda föremål kan skada eller repa
den smarta nyckeln. 
Var försiktig så att den vattentäta
tätningen inte skadas eller smutsas
ned.
 Ta inte på de interna kretsarna och
uttagen. Det kan leda till funktions-
fel.
 Använd inte för mycket kraft när
batteriet byts ut på den smarta
nyckeln.
 Kontrollera att batteriet monteras
på rätt sätt. Kontrollera riktningen
för den positiva sidan “+” på batte-
riet.
Byta batteriet i den smarta nyckeln
1. Öppna höljet på den smarta nyckeln så som visas.
2. Ta bort batteriet.
1. Indikatorlampa för smart nyckelsystem “ ”1
UBEDM0M0.book Page 6 Monday, October 12, 2020 8:37 AM

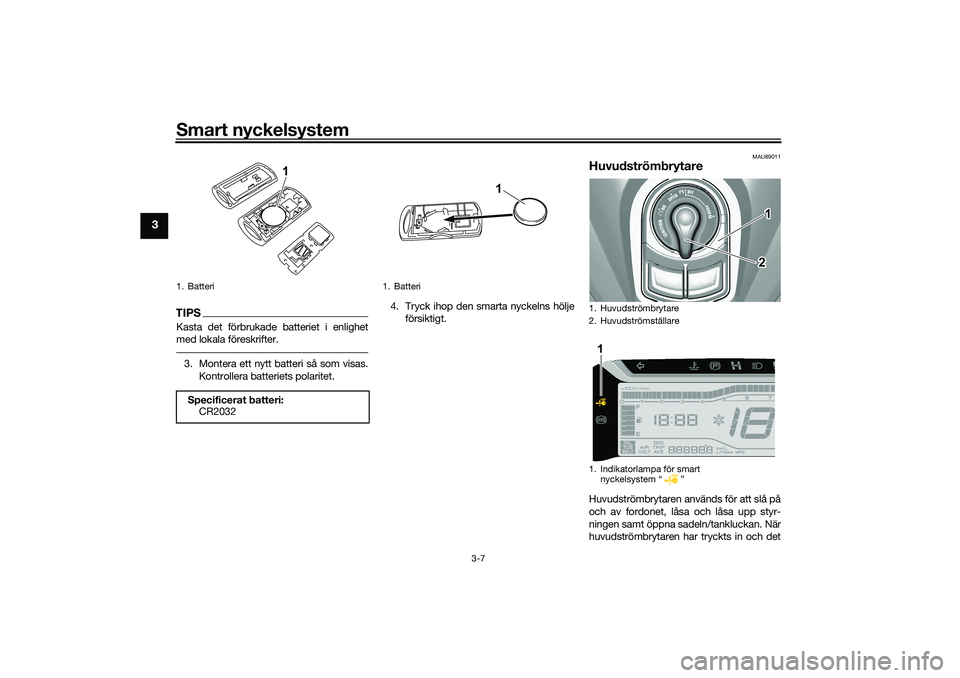

Smart nyckelsystem
3-7
3
TIPSKasta det förbrukade batteriet i enlighet
med lokala föreskrifter.3. Montera ett nytt batteri så som visas.Kontrollera batteriets polaritet. 4. Tryck ihop den smarta nyckelns hölje
försiktigt.
MAU89011
HuvudströmbrytareHuvudströmbrytaren används för att slå på
och av fordonet, låsa och låsa upp styr-
ningen samt öppna sadeln/tankluckan. När
huvudströmbrytaren har tryckts in och det
1. BatteriSpecificerat batteri:CR2032
1
1. Batteri
1
1. Huvudströmbrytare
2. Huvudströmställare
1. Indikatorlampa för smart
nyckelsystem “ ”
12
1
UBEDM0M0.book Page 7 Monday, October 12, 2020 8:37 AM

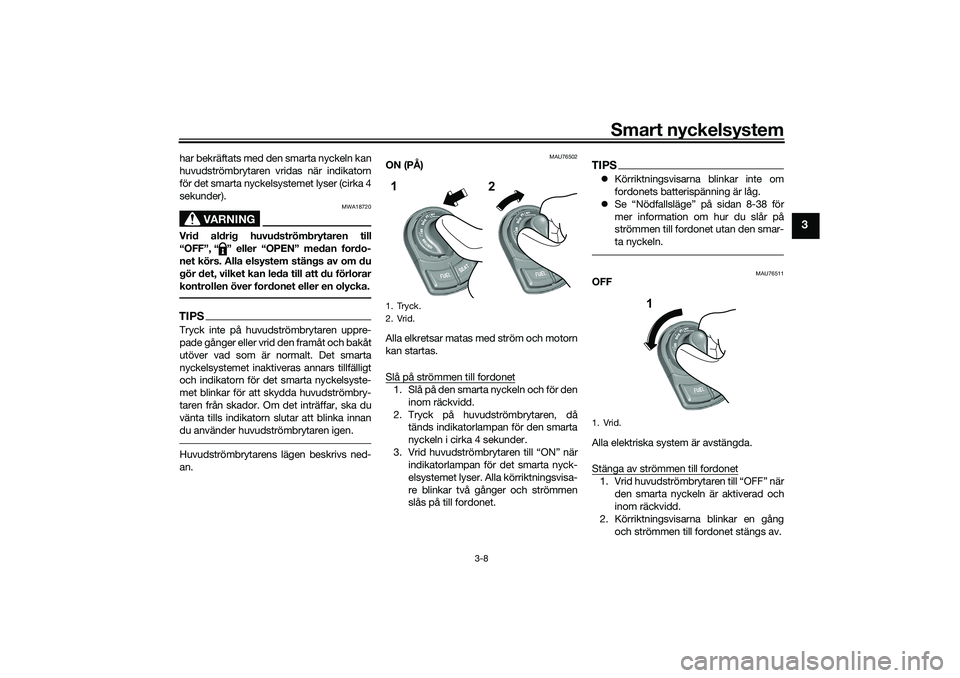

Smart nyckelsystem
3-8
3
har bekräftats med den smarta nyckeln kan
huvudströmbrytaren vridas när indikatorn
för det smarta nyckelsystemet lyser (cirka 4
sekunder).
VARNING
MWA18720
Vrid aldrig huvudströmbrytaren till
“OFF”, “ ” eller “OPEN” medan fordo-
net körs. Alla elsystem stängs av om du
gör det, vilket kan leda till att du förlorar
kontrollen över fordonet eller en olycka.TIPSTryck inte på huvudströmbrytaren uppre-
pade gånger eller vrid den framåt och bakåt
utöver vad som är normalt. Det smarta
nyckelsystemet inaktiveras annars tillfälligt
och indikatorn för det smarta nyckelsyste-
met blinkar för att skydda huvudströmbry-
taren från skador. Om det inträffar, ska du
vänta tills indikatorn slutar att blinka innan
du använder huvudströmbrytaren igen.Huvudströmbrytarens lägen beskrivs ned-
an.
MAU76502
ON (PÅ)
Alla elkretsar matas med ström och motorn
kan startas.
Slå på strömmen till fordonet1. Slå på den smarta nyckeln och för deninom räckvidd.
2. Tryck på huvudströmbrytaren, då tänds indikatorlampan för den smarta
nyckeln i cirka 4 sekunder.
3. Vrid huvudströmbrytaren till “ON” när indikatorlampan för det smarta nyck-
elsystemet lyser. Alla körriktningsvisa-
re blinkar två gånger och strömmen
slås på till fordonet.
TIPSKörriktningsvisarna blinkar inte om
fordonets batterispänning är låg.
 Se “Nödfallsläge” på sidan 8-38 för
mer information om hur du slår på
strömmen till fordonet utan den smar-
ta nyckeln.
MAU76511
OFF
Alla elektriska system är avstängda.
Stänga av strömmen till fordonet1. Vrid huvudströmbrytaren till “OFF” när
den smarta nyckeln är aktiverad och
inom räckvidd.
2. Körriktningsvisarna blinkar en gång och strömmen till fordonet stängs av.
1. Tryck.
2. Vrid.1 2
1. VridK
1
UBEDM0M0.book Page 8 Monday, October 12, 2020 8:37 AM

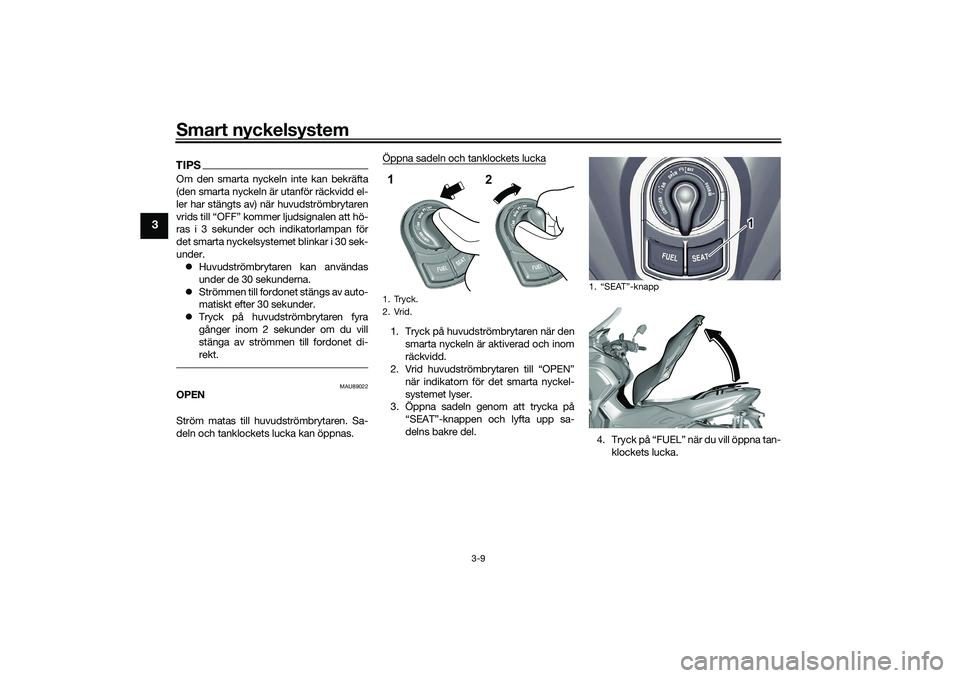

Smart nyckelsystem
3-9
3
TIPSOm den smarta nyckeln inte kan bekräfta
(den smarta nyckeln är utanför räckvidd el-
ler har stängts av) när huvudströmbrytaren
vrids till “OFF” kommer ljudsignalen att hö-
ras i 3 sekunder och indikatorlampan för
det smarta nyckelsystemet blinkar i 30 sek-
under. Huvudströmbrytaren kan användas
under de 30 sekunderna.
 Strömmen till fordonet stängs av auto-
matiskt efter 30 sekunder.
 Tryck på huvudströmbrytaren fyra
gånger inom 2 sekunder om du vill
stänga av strömmen till fordonet di-
rekt.
MAU89022
OPEN
Ström matas till huvudströmbrytaren. Sa-
deln och tanklockets lucka kan öppnas. Öppna sadeln och tanklockets lucka
1. Tryck på huvudströmbrytaren när den
smarta nyckeln är aktiverad och inom
räckvidd.
2. Vrid huvudströmbrytaren till “OPEN”
när indikatorn för det smarta nyckel-
systemet lyser.
3. Öppna sadeln genom att trycka på
“SEAT”-knappen och lyfta upp sa-
delns bakre del. 4. Tryck på “FUEL” när du vill öppna tan-
klockets lucka.1. Tryck.
2. Vrid.1 2
1.
