2021 YAMAHA TRICITY 300 Bruksanvisningar (in Swedish)

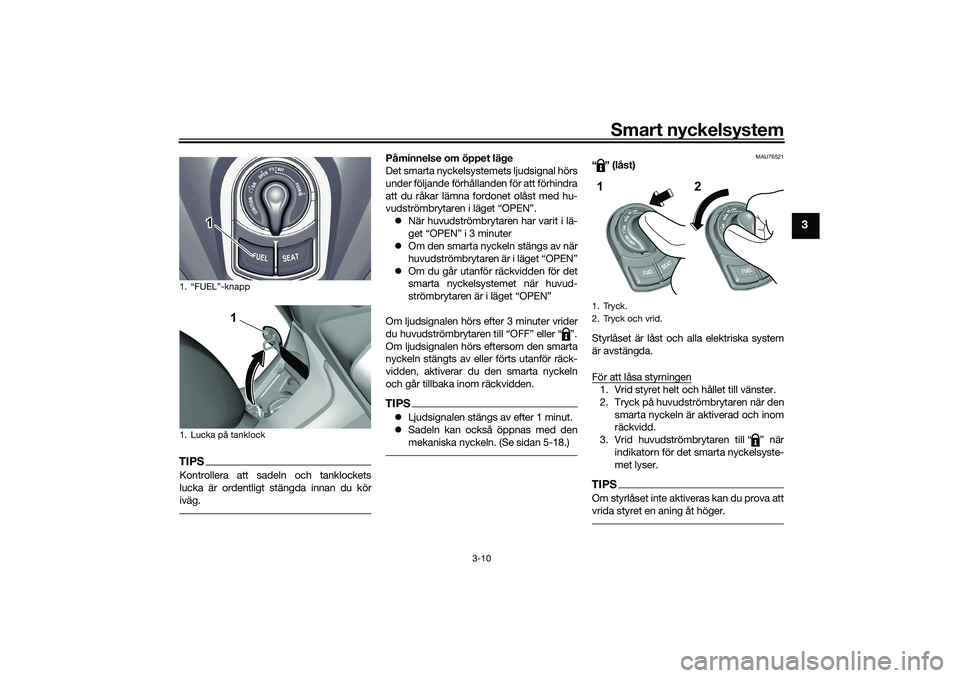

Smart nyckelsystem
3-10
3
TIPSKontrollera att sadeln och tanklockets
lucka är ordentligt stängda innan du kör
iväg.
Påminnelse om öppet läge
Det smarta nyckelsystemets ljudsignal hörs
under följande förhållanden för att förhindra
att du råkar lämna fordonet olåst med hu-
vudströmbrytaren i läget “OPEN”.  När huvudströmbrytare n har varit i lä-
get “OPEN” i 3 minuter
 Om den smarta nyckeln stängs av när
huvudströmbrytaren är i läget “OPEN”
 Om du går utanför räckvidden för det
smarta nyckelsystemet när huvud-
strömbrytaren är i läget “OPEN”
Om ljudsignalen hörs efter 3 minuter vrider
du huvudströmbrytaren till “OFF” eller “ ”.
Om ljudsignalen hörs eftersom den smarta
nyckeln stängts av eller förts utanför räck-
vidden, aktiverar du den smarta nyckeln
och går tillbaka inom räckvidden.TIPS Ljudsignalen stängs av efter 1 minut.
 Sadeln kan också öppnas med den
mekaniska nyckeln. (Se sidan 5-18.)
MAU76521
“” (låst)
Styrlåset är låst och alla elektriska system
är avstängda.
För att låsa styrningen1. Vrid styret helt och hållet till vänster.
2. Tryck på huvudströmbrytaren när den
smarta nyckeln är aktiverad och inom
räckvidd.
3. Vrid huvudströmbrytaren till “ ” när indikatorn för det smarta nyckelsyste-
met lyser.TIPSOm styrlåset inte aktiveras kan du prova att
vrida styret en aning åt höger.
1. “FUEL”-knapp
1. Lucka på tanklock
1
1
1. Tryck.
2. Tryck och vridK1 2
UBEDM0M0.book Page 10 Monday, October 12, 2020 8:37 AM

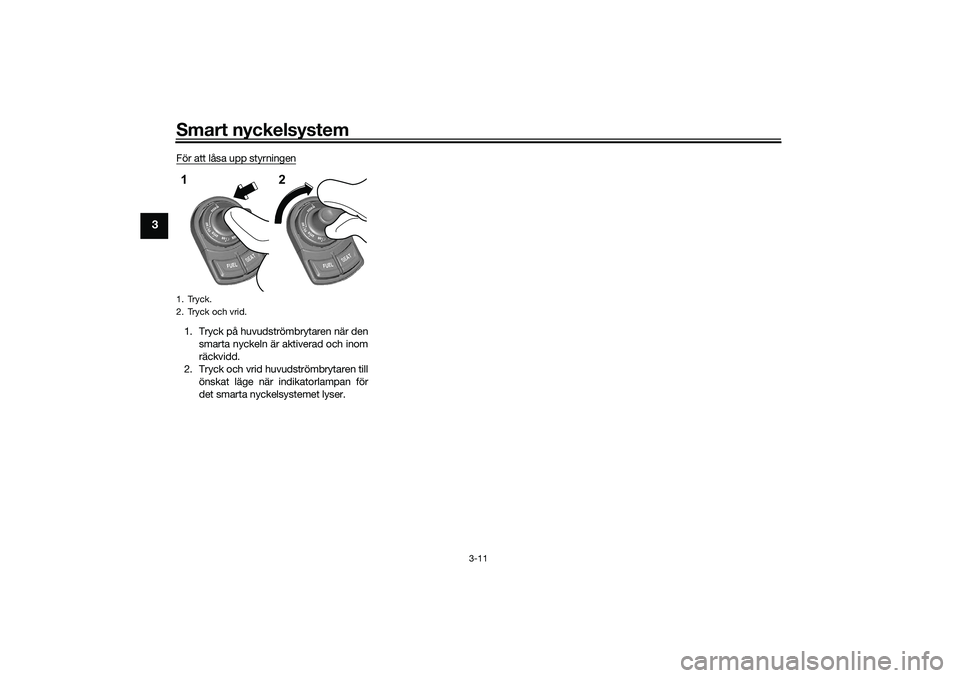

Smart nyckelsystem
3-11
3
För att låsa upp styrningen1. Tryck på huvudströmbrytaren när densmarta nyckeln är aktiverad och inom
räckvidd.
2. Tryck och vrid huvudströmbrytaren till
önskat läge när indikatorlampan för
det smarta nyckelsystemet lyser.1. Tryck.
2. Tryck och vrid.1 2
UBEDM0M0.book Page 11 Monday, October 12, 2020 8:37 AM

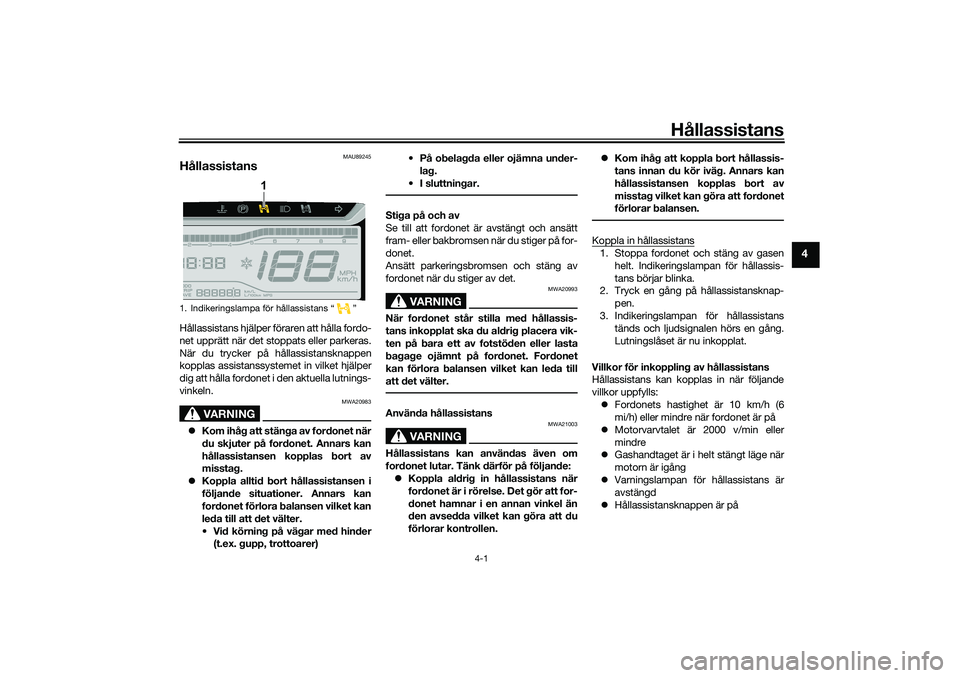

Hållassistans
4-1
4
MAU89245
HållassistansHållassistans hjälper föraren att hålla fordo-
net upprätt när det stoppats eller parkeras.
När du trycker på hållassistansknappen
kopplas assistanssystemet in vilket hjälper
dig att hålla fordonet i den aktuella lutnings-
vinkeln.
VARNING
MWA20983
 Kom ihåg att stänga av fordonet när
du skjuter på fordonet. Annars kan
hållassistansen kopplas bort av
misstag.
 Koppla alltid bort hållassistansen i
följande situationer. Annars kan
fordonet förlora balansen vilket kan
leda till att det välter.
• Vid körning på vägar med hinder (t.ex. gupp, trottoarer) • På obelagda eller ojämna under-
lag.
• I sluttningar.
Stiga på och av
Se till att fordonet är avstängt och ansätt
fram- eller bakbromsen när du stiger på for-
donet.
Ansätt parkeringsbromsen och stäng av
fordonet när du stiger av det.
VARNING
MWA20993
När fordonet står stilla med hållassis-
tans inkopplat ska du aldrig placera vik-
ten på bara ett av fotstöden eller lasta
bagage ojämnt på fordonet. Fordonet
kan förlora balansen vilket kan leda till
att det välter.Använda hållassistans
VARNING
MWA21003
Hållassistans kan användas även om
fordonet lutar. Tänk därför på följande:  Koppla aldrig in hållassistans när
fordonet är i rörelse. Det gör att for-
donet hamnar i en annan vinkel än
den avsedda vilket kan göra att du
förlorar kontrollen. 
Kom ihåg att koppla bort hållassis-
tans innan du kör iväg. Annars kan
hållassistansen kopplas bort av
misstag vilket kan göra att fordonet
förlorar balansen.
Koppla in hållassistans1. Stoppa fordonet och stäng av gasen
helt. Indikeringslampan för hållassis-
tans börjar blinka.
2. Tryck en gång på hållassistansknap-
pen.
3. Indikeringslampan för hållassistans tänds och ljudsignalen hörs en gång.
Lutningslåset är nu inkopplat.
Villkor för inkoppling av hållassistans
Hållassistans kan kopplas in när följande
villkor uppfylls:  Fordonets hastighet är 10 km/h (6
mi/h) eller mindre när fordonet är på
 Motorvarvtalet är 2000 v/min eller
mindre
 Gashandtaget är i helt stängt läge när
motorn är igång
 Varningslampan för hållassistans är
avstängd
 Hållassistansknappen är på
1. Indikeringslampa för hållassistans “ ”
1
UBEDM0M0.book Page 1 Monday, October 12, 2020 8:37 AM

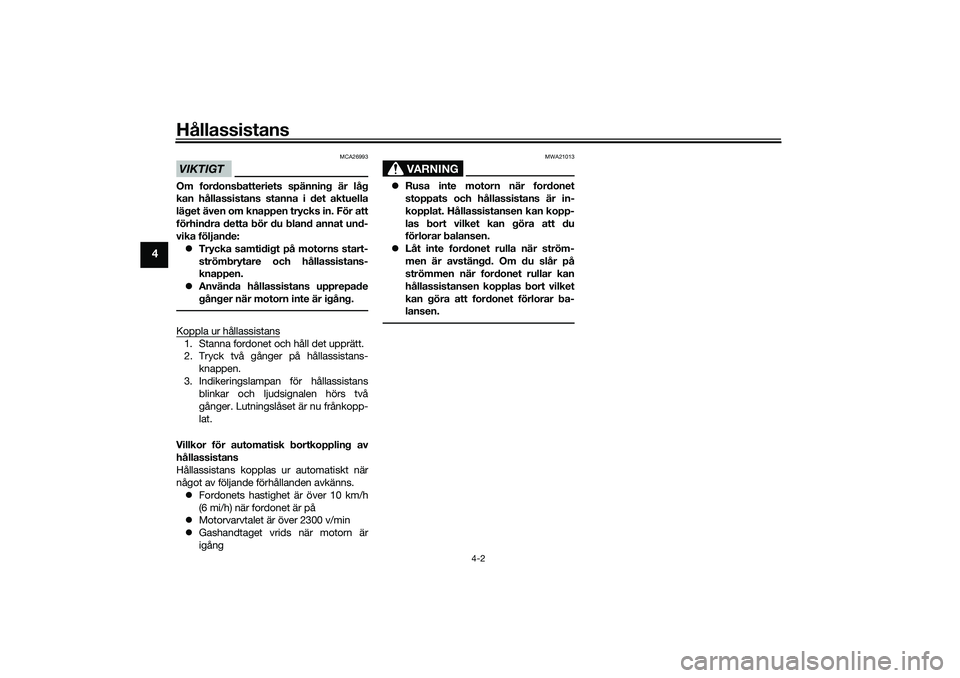

Hållassistans
4-2
4
VIKTIGT
MCA26993
Om fordonsbatteriets spänning är låg
kan hållassistans stanna i det aktuella
läget även om knappen trycks in. För att
förhindra detta bör du bland annat und-
vika följande: Trycka samtidigt på motorns start-
strömbrytare och hållassistans-
knappen.
 Använda hållassistans upprepade
gånger när motorn inte är igång.Koppla ur hållassistans1. Stanna fordonet och håll det upprätt.
2. Tryck två gånger på hållassistans-
knappen.
3. Indikeringslampan för hållassistans blinkar och ljudsignalen hörs två
gånger. Lutningslåset är nu frånkopp-
lat.
Villkor för automatisk bortkoppling av
hållassistans
Hållassistans kopplas ur automatiskt när
något av följande förhållanden avkänns.  Fordonets hastighet är över 10 km/h
(6 mi/h) när fordonet är på
 Motorvarvtalet är över 2300 v/min
 Gashandtaget vrids när motorn är
igång
VARNING
MWA21013
Rusa inte motorn när fordonet
stoppats och hållassistans är in-
kopplat. Hållassistansen kan kopp-
las bort vilket kan göra att du
förlorar balansen.
 Låt inte fordonet rulla när ström-
men är avstängd. Om du slår på
strömmen när fordonet rullar kan
hållassistansen kopplas bort vilket
kan göra att fordonet förlorar ba-
lansen.
UBEDM0M0.book Page 2 Monday, October 12, 2020 8:37 AM

Instrument och kontrollfunktioner
5-1
5
MAU4939P
Indikeringslampor och varnings-
lampor
MAU88900
Indikeringslampor för blinkers “ ”
och “ ”
Indikeringslamporna blinkar när motsva-
rande blinkerslampa blinkar.
MAU88910
Indikeringslampa för helljus “ ”
Denna indikeringslampa tänds när helljuset
slås på.
MAU89121
Indikeringslampa för
parkeringsbroms “ ”
Indikeringslampan tänds när parkerings-
bromsen ansätts.
MAU88880
Varningslampa för
kylvätsketemperatur “ ”
Varningslampan tänds om motorn överhet-
tas. Om det inträffar måste du stanna mo-
torn omedelbart och låta den kallna. (Se
sidan 8-37.)
Kylfläktarna startas och stoppas automa-
tiskt beroende på kylvätsketemperaturen
på fordon med kylfläkt.
TIPSLampan tänds i några sekunder och slock-
nar sedan när fordonet startas. Om lampan
inte tänds eller om den fortsätter att lysa
ska du låta en Yamaha-återförsäljare kon-
trollera fordonet.VIKTIGT
MCA10022
Fortsätt inte att köra motorn om den är
överhettad.
MAU88711
Felindikeringslampa (MIL) “ ”
Lampan tänds eller blinkar om ett problem
avkänns i motorn eller något annat styrsys-
tem i fordonet. Låt en Yamaha-återförsälja-
re kontrollera det inbyggda
diagnostiksystemet om det inträffar. Var-
ningslampans elektriska krets kan kontrol-
leras genom att du slår på strömmen till
fordonet. Lampan ska tändas i några sek-
under och sedan släckas. Om lampan inte
tänds när strömmen till fordonet slås på el-
ler om den fortsätter att lysa ska du låta en
Yamaha-återförsäljare kontrollera fordonet.
1. ABS varningslampa “ ”
2. Indikatorlampa för smart
nyckelsystem “ ”
3. Indikeringslampa för vänsterblinkers “ ”
4. Varningslampa för kylvätsketemperatur “ ”
5. Indikeringslampa för parkeringsbroms “ ”
6. Indikeringslampa för hållassistans “ ”
7. Indikeringslampa för helljus “ ”
8. Varningslampa för hållassistans “ ”
9. Indikeringslampa för högerblinkers “ ”
10.Antispinnsystemets indikeringslampa “ ”
11.Felindikeringslampa “ ”1
11
2
3
4
5
6
7
8
9
10
UBEDM0M0.book Page 1 Monday, October 12, 2020 8:37 AM

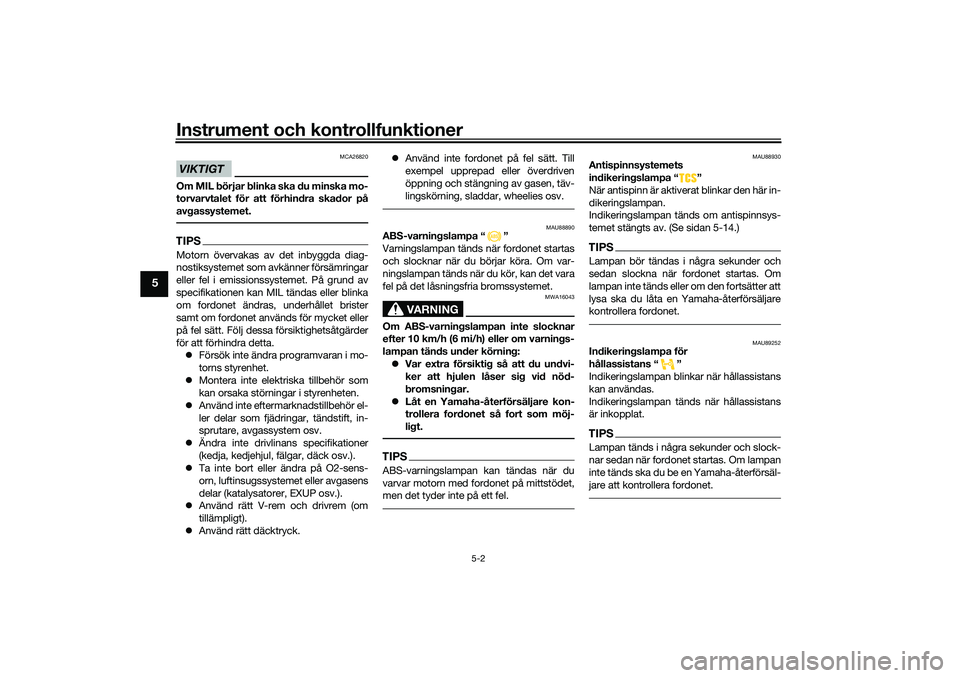

Instrument och kontrollfunktioner
5-2
5
VIKTIGT
MCA26820
Om MIL börjar blinka ska du minska mo-
torvarvtalet för att förhindra skador på
avgassystemet.TIPSMotorn övervakas av det inbyggda diag-
nostiksystemet som avkänner försämringar
eller fel i emissionssystemet. På grund av
specifikationen kan MIL tändas eller blinka
om fordonet ändras, underhållet brister
samt om fordonet används för mycket eller
på fel sätt. Följ dessa försiktighetsåtgärder
för att förhindra detta. Försök inte ändra programvaran i mo-
torns styrenhet.
 Montera inte elektriska tillbehör som
kan orsaka störningar i styrenheten.
 Använd inte eftermarknadstillbehör el-
ler delar som fjädringar, tändstift, in-
sprutare, avgassystem osv.
 Ändra inte drivlinans specifikationer
(kedja, kedjehjul, fälgar, däck osv.).
 Ta inte bort eller ändra på O2-sens-
orn, luftinsugssystemet eller avgasens
delar (katalysatorer, EXUP osv.).
 Använd rätt V-rem och drivrem (om
tillämpligt).
 Använd rätt däcktryck. 
Använd inte fordonet på fel sätt. Till
exempel upprepad eller överdriven
öppning och stängning av gasen, täv-
lingskörning, sladdar, wheelies osv.
MAU88890
ABS-varningslampa “ ”
Varningslampan tänds när fordonet startas
och slocknar när du börjar köra. Om var-
ningslampan tänds när du kör, kan det vara
fel på det låsningsfria bromssystemet.
VARNING
MWA16043
Om ABS-varningslampan inte slocknar
efter 10 km/h (6 mi/h) eller om varnings-
lampan tänds under körning:
 Var extra försiktig så att du undvi-
ker att hjulen låser sig vid nöd-
bromsningar.
 Låt en Yamaha-återförsäljare kon-
trollera fordonet så fort som möj-
ligt.TIPSABS-varningslampan kan tändas när du
varvar motorn med fordonet på mittstödet,
men det tyder inte på ett fel.
MAU88930
Antispinnsystemets
indikeringslampa “ ”
När antispinn är aktiverat blinkar den här in-
dikeringslampan.
Indikeringslampan tänds om antispinnsys-
temet stängts av. (Se sidan 5-14.)TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
lampan inte tänds elle r om den fortsätter att
lysa ska du låta en Yamaha-återförsäljare
kontrollera fordonet.
MAU89252
Indikeringslampa för
hållassistans “ ”
Indikeringslampan blinkar när hållassistans
kan användas.
Indikeringslampan tänds när hållassistans
är inkopplat.TIPSLampan tänds i några sekunder och slock-
nar sedan när fordonet startas. Om lampan
inte tänds ska du be en Yamaha-återförsäl-
jare att kontrollera fordonet.
UBEDM0M0.book Page 2 Monday, October 12, 2020 8:37 AM

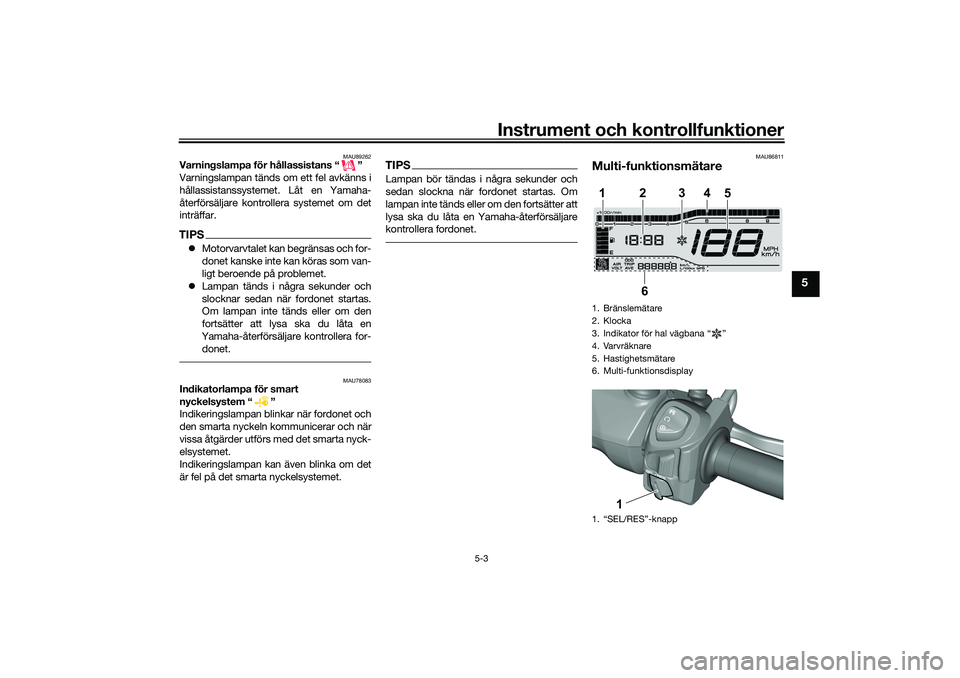

Instrument och kontrollfunktioner
5-3
5
MAU89262
Varningslampa för hållassistans “ ”
Varningslampan tänds om ett fel avkänns i
hållassistanssystemet. Låt en Yamaha-
återförsäljare kontrollera systemet om det
inträffar.TIPSMotorvarvtalet kan begränsas och for-
donet kanske inte kan köras som van-
ligt beroende på problemet.
 Lampan tänds i några sekunder och
slocknar sedan när fordonet startas.
Om lampan inte tä nds eller om den
fortsätter att lysa ska du låta en
Yamaha-återförsäljare kontrollera for-
donet.
MAU78083
Indikatorlampa för smart
nyckelsystem “ ”
Indikeringslampan blinkar när fordonet och
den smarta nyckeln kommunicerar och när
vissa åtgärder utförs med det smarta nyck-
elsystemet.
Indikeringslampan kan även blinka om det
är fel på det smarta nyckelsystemet.
TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
lampan inte tänds eller om den fortsätter att
lysa ska du låta en Yamaha-återförsäljare
kontrollera fordonet.
MAU86811
Multi-funktionsmätare1. Bränslemätare
2. Klocka
3. Indikator för hal vägbana “ ”
4. Varvräknare
5. Hastighetsmätare
6. Multi-funktionsdisplay
1. “SEL/RES”-knapp1
2
3
4
5
6
1
UBEDM0M0.book Page 3 Monday, October 12, 2020 8:37 AM

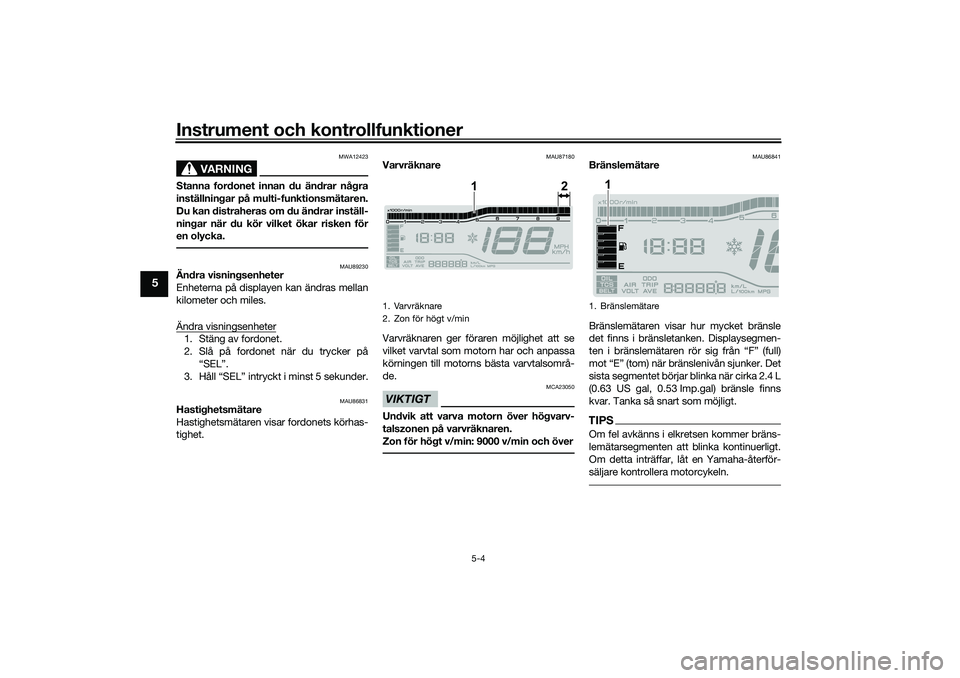

Instrument och kontrollfunktioner
5-4
5
VARNING
MWA12423
Stanna fordonet innan du ändrar några
inställningar på multi-funktionsmätaren.
Du kan distraheras om du ändrar inställ-
ningar när du kör vilket ökar risken för
en olycka.
MAU89230
Ändra visningsenheter
Enheterna på displayen kan ändras mellan
kilometer och miles.
Ändra visningsenheter1. Stäng av fordonet.
2. Slå på fordonet när du trycker på
“SEL”.
3. Håll “SEL” intryckt i minst 5 sekunder.
MAU86831
Hastighetsmätare
Hastighetsmätaren visar fordonets körhas-
tighet.
MAU87180
Varvräknare
Varvräknaren ger föraren möjlighet att se
vilket varvtal som motorn har och anpassa
körningen till motorns bästa varvtalsområ-
de.VIKTIGT
MCA23050
Undvik att varva motorn över högvarv-
talszonen på varvräknaren.
Zon för högt v/min: 9000 v/min och över
MAU86841
Bränslemätare
Bränslemätaren visar hur mycket bränsle
det finns i bränsletanken. Displaysegmen-
ten i bränslemätaren rör sig från “F” (full)
mot “E” (tom) när bränslenivån sjunker. Det
sista segmentet börjar blinka när cirka 2.4 L
(0.63 US gal, 0.53 Imp.gal) bränsle finns
kvar. Tanka så snart som möjligt.TIPSOm fel avkänns i elkretsen kommer bräns-
lemätarsegmenten att blinka kontinuerligt.
Om detta inträffar, låt en Yamaha-återför-
säljare kontrollera motorcykeln.
1. Varvräknare
2. Zon för högt v/min
1
2
1. Br
