2021 YAMAHA TRICITY 300 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
8-33
8
MAUN2261

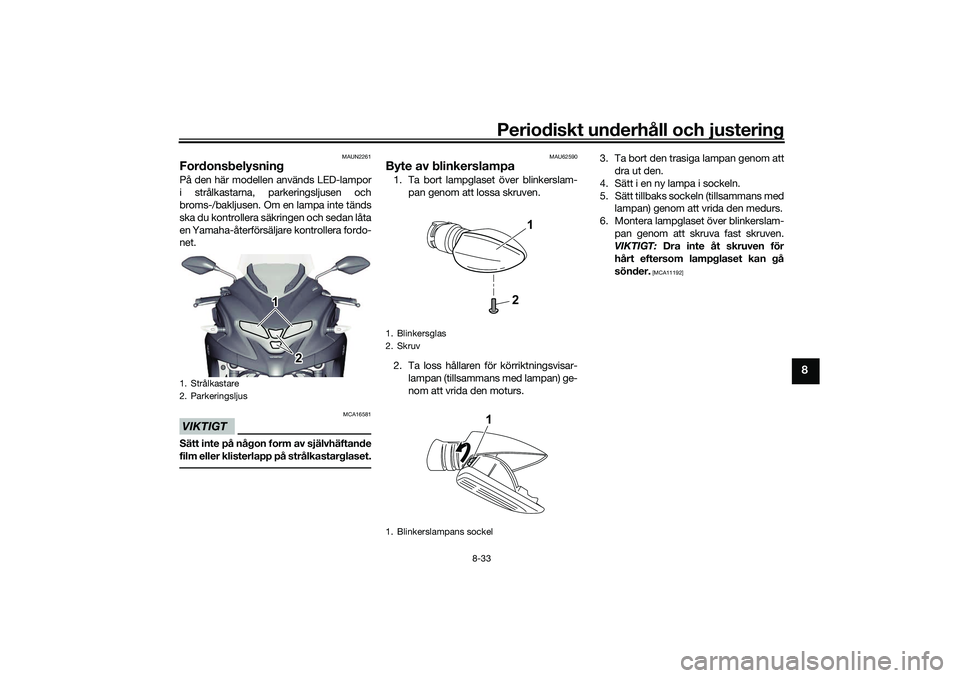

FordonsbelysningPå den här modellen används LED-lampor
i strålkastarna, parkeringsljusen och
broms-/bakljusen. Om en lampa inte tänds
ska du kontrollera säkringen och sedan låta
en Yamaha-återförsäljare kontrollera fordo-
net.VIKTIGT
MCA16581
Sätt inte på någon form av självhäftande
film eller klisterlapp på strålkastarglaset.
MAU62590
Byte av blinkerslampa1. Ta bort lampglaset över blinkerslam-
pan genom att lossa skruven.
2. Ta loss hållaren för körriktningsvisar- lampan (tillsammans med lampan) ge-
nom att vrida den moturs. 3. Ta bort den trasiga lampan genom att
dra ut den.
4. Sätt i en ny lampa i sockeln.
5. Sätt tillbaks sockeln (tillsammans med lampan) genom att vrida den medurs.
6. Montera lampglaset över blinkerslam- pan genom att skruva fast skruven.
VIKTIGT: Dra inte åt skruven för
hårt eftersom lampglaset kan gå
sönder.
[MCA11192]
1. Strålkastare
2. Parkeringsljus
1 1 1
2 2
1. Blinkersglas
2. Skruv
1. Blinkerslampans sockel
2
1
1
UBEDM0M0.book Page 33 Monday, October 12, 2020 8:37 AM

Periodiskt underhåll och justering
8-34
8
MAU89380
Byta nummerskyltens lampa1. Ta bort kåpan över nummerskyltsbe-lysningen genom att lossa skruvarna.
2. Ta bort nummerskyltsbelysningens lampsockel (tillsammans med lampan)
genom att dra ut den. 3. Ta bort den trasiga lampan genom att
dra loss den från sockeln.
4. Sätt i en ny lampa i sockeln.
5. Sätt tillbaks sockeln (tillsammans med lampan) genom att trycka in den.
6. Montera nummerskyltsbelysningens
kåpa genom att skruva fast skruvarna.
MAU60701
FelsökningTrots att alla fordon från Yamaha under-
söks noga innan de lämnar fabriken kan du
råka ut för felaktigheter under körning. Om
det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vi-
tala system själv. Om fordonet däremot be-
höver repareras bör du lämna fordonet till
en Yamaha-återförsälja re, vars skickliga
tekniker har nödvändiga verktyg, erfarenhet
och kunskap att reparera ditt fordon på ett
riktigt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lågor eller gnistor, inklusive styr-
lågor på t.ex. vattenvärmare eller ugnar,
i närheten när du kontrollerar bränsle-
systemet. Bensin och bensinångor kan
1. Kåpa över nummerskyltsbelysning
2. Skruv
1. Lampsockel för nummerskyltsbelysningen
2
1
1
1. Lampa f

Periodiskt underhåll och justering
8-35
8
antändas eller explodera vilket kan orsa-
ka allvarliga person- eller egendoms-
skador.
MAU76551

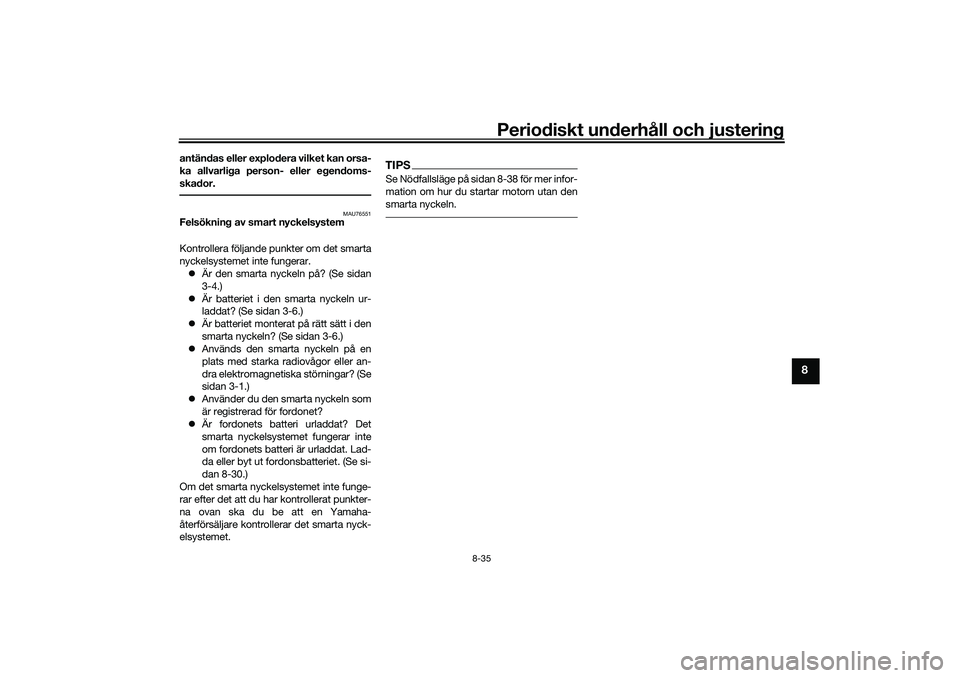

Felsökning av smart nyckelsystem
Kontrollera följande punkter om det smarta
nyckelsystemet inte fungerar. Är den smarta nyckeln på? (Se sidan
3-4.)
 Är batteriet i den smarta nyckeln ur-
laddat? (Se sidan 3-6.)
 Är batteriet monterat på rätt sätt i den
smarta nyckeln? (Se sidan 3-6.)
 Används den smarta nyckeln på en
plats med starka radiovågor eller an-
dra elektromagnetiska störningar? (Se
sidan 3-1.)
 Använder du den smarta nyckeln som
är registrerad för fordonet?
 Är fordonets batteri urladdat? Det
smarta nyckelsystemet fungerar inte
om fordonets batteri är urladdat. Lad-
da eller byt ut fordonsbatteriet. (Se si-
dan 8-30.)
Om det smarta nyckelsystemet inte funge-
rar efter det att du har kontrollerat punkter-
na ovan ska du be att en Yamaha-
återförsäljare kontrollerar det smarta nyck-
elsystemet.
TIPSSe Nödfallsläge på sidan 8-38 för mer infor-
mation om hur du startar motorn utan den
smarta nyckeln.
UBEDM0M0.book Page 35 Monday, October 12, 2020 8:37 AM

Periodiskt underhåll och justering
8-36
8
MAU86350

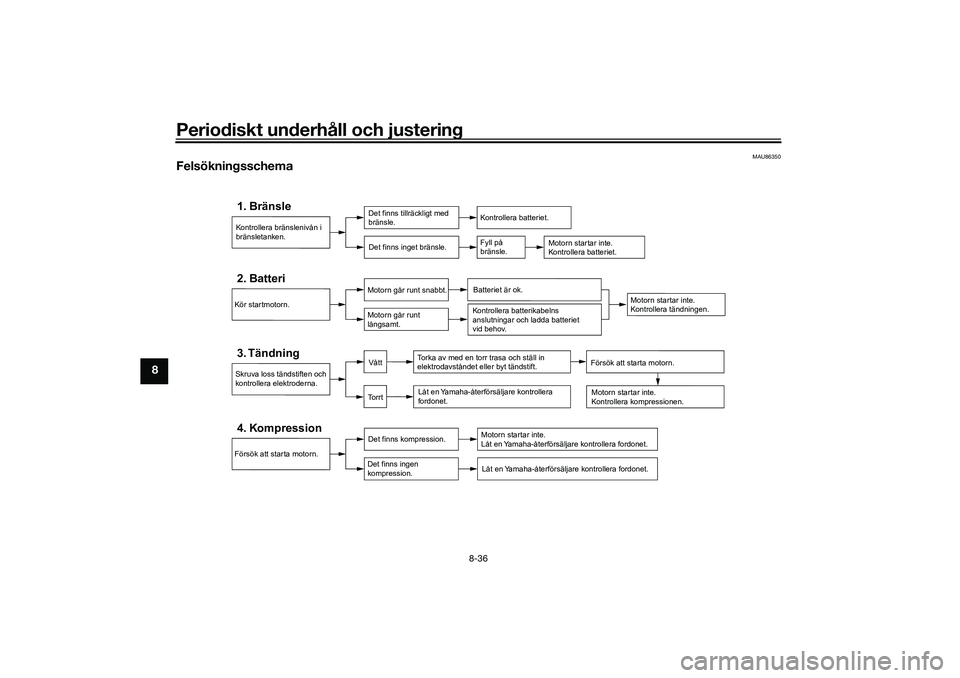

Felsökningsschema
Kontrollera bränslenivån i
bränsletanken.1. Bränsle
Det finns tillräckligt med
bränsle.Det finns inget bränsle.
Kontrollera batteriet.
Fyll på
bränsle.
Motorn startar inte.
Kontrollera batteriet.
4. KompressionFörsök att starta motorn. Det finns kompression.
Det finns ingen
kompression.
Motorn startar inte.
Låt en Yamaha-återförsäljare kontrollera fordonet.Låt en Yamaha-återförsäljare kontrollera fordonet.
Skruva loss tändstiften och
kontrollera elektroderna.3. Tändning
Torka av med en torr trasa och ställ in
elektrodavståndet eller byt tändstift.
Låt en Yamaha-återförsäljare kontrollera
fordonet.
Motorn startar inte.
Kontrollera kompressionen.
Kör startmotorn.2. Batteri
Motorn går runt snabbt.
Motorn går runt
långsamt.
Batteriet är ok.
TorrtVått
Försök att starta motorn.
Kontrollera batterikabelns
anslutningar och ladda batteriet
vid behov.
Motorn startar inte.
Kontrollera tändningen.
UBEDM0M0.book Page 36 Monday, October 12, 2020 8:37 AM

Periodiskt underhåll och justering
8-37
8
MAU86420

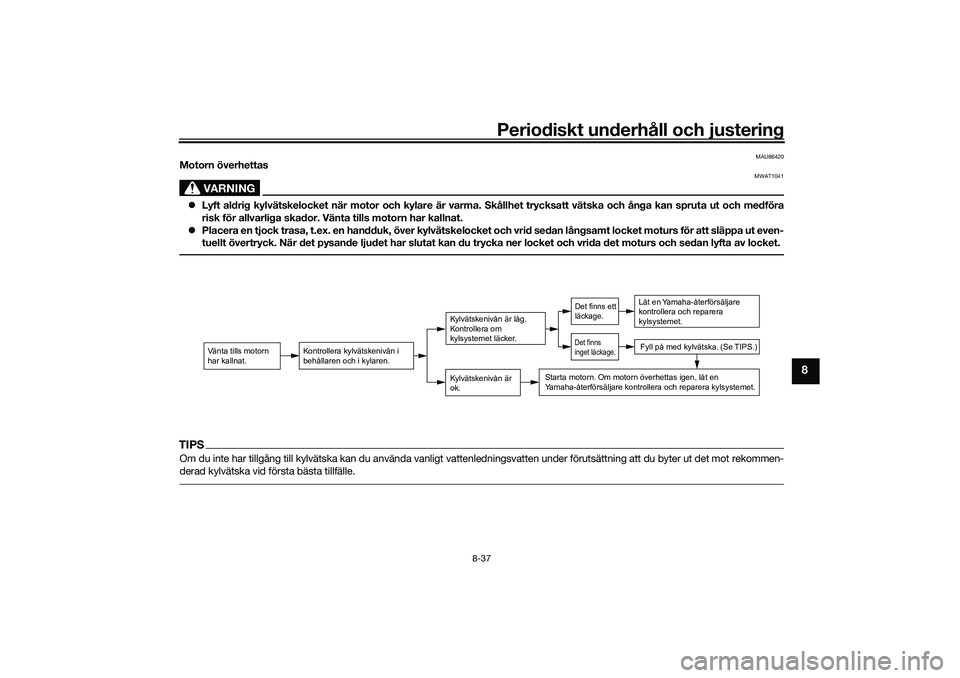

Motorn överhettas
VARNING
MWAT1041
Lyft aldrig kylvätskelocket när motor och kylare är varma. Skållhet trycksatt vätska och ånga kan spruta ut och medföra
risk för allvarliga skador. Vänta tills motorn har kallnat.
 Placera en tjock trasa, t.ex. en handduk, över kylvätskelocket och vrid sedan långsamt locket moturs för att släppa ut even-
tuellt övertryck. När det pysande ljudet har slutat kan du trycka ner locket och vrida det moturs och sedan lyfta av locket.TIPSOm du inte har tillgång till kylvätska kan du använda vanligt vattenledningsvatten under förutsättning att du byter ut det mot rekommen-
derad kylvätska vid första bästa tillfälle.
Vänta tills motorn
har kallnat.
Kontrollera kylvätskenivån i
behållaren och i kylaren.
Kylvätskenivån är
ok.Kylvätskenivån är låg.
Kontrollera om
kylsystemet läcker.
Låt en Yamaha-återförsäljare
kontrollera och reparera
kylsystemet.Fyll på med kylvätska. (Se TIPS.)
Starta motorn. Om motorn överhettas igen, låt en
Yamaha-återförsäljare kontrollera och reparera kylsystemet.
Det finns ett
läckage.Det finns
inget läckage.
UBEDM0M0.book Page 37 Monday, October 12, 2020 8:37 AM

Periodiskt underhåll och justering
8-38
8
MAU76561

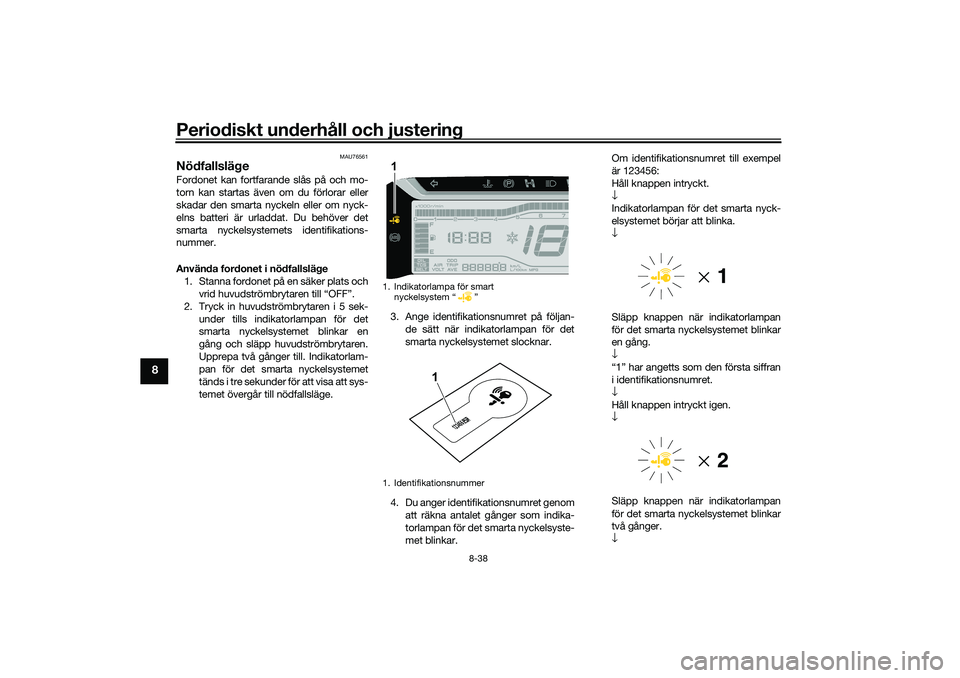

Nödfallsläge Fordonet kan fortfarande slås på och mo-
torn kan startas även om du förlorar eller
skadar den smarta nyckeln eller om nyck-
elns batteri är urladdat. Du behöver det
smarta nyckelsystemets identifikations-
nummer.
Använda fordonet i nödfallsläge1. Stanna fordonet på en säker plats och vrid huvudströmbrytaren till “OFF”.
2. Tryck in huvudströmbrytaren i 5 sek- under tills indikatorlampan för det
smarta nyckelsystemet blinkar en
gång och släpp huvudströmbrytaren.
Upprepa två gånger till. Indikatorlam-
pan för det smarta nyckelsystemet
tänds i tre sekunder för att visa att sys-
temet övergår till nödfallsläge. 3. Ange identifikationsnumret på följan-
de sätt när indikatorlampan för det
smarta nyckelsystemet slocknar.
4. Du anger identifikationsnumret genom att räkna antalet gånger som indika-
torlampan för det smarta nyckelsyste-
met blinkar. Om identifikationsnumret till exempel
är 123456:
Håll knappen intryckt.
↓
Indikatorlampan för det smarta nyck-
elsystemet börjar att blinka.
↓
Släpp knappen när indikatorlampan
för det smarta nyckelsystemet blinkar
en gång.
↓
“1” har angetts som den första siffran
i identifikationsnumret.
↓
Håll knappen intryckt igen.
↓
Släpp knappen när indikatorlampan
för det smarta nyckelsystemet blinkar
två gånger.
↓
1. Indikatorlampa för smart
nyckelsystem “ ”
1. Identifikationsnummer1
123456
1
UBEDM0M0.book Page 38 Monday, October 12, 2020 8:37 AM

Periodiskt underhåll och justering
8-39
8

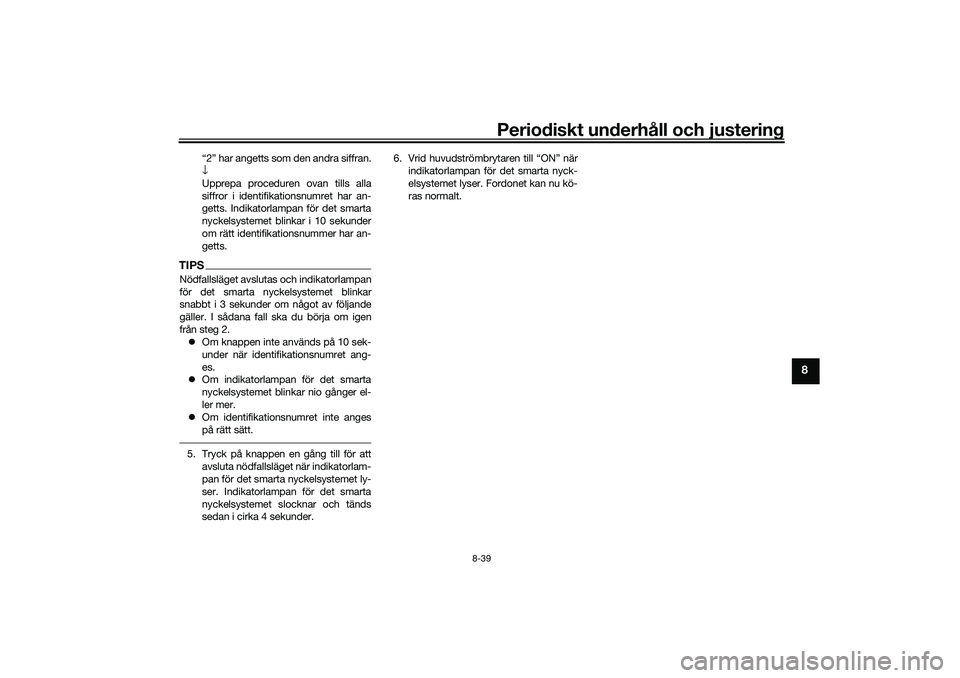

“2” har angetts som den andra siffran.
↓
Upprepa proceduren ovan tills alla
siffror i identifikationsnumret har an-
getts. Indikatorlampan för det smarta
nyckelsystemet blinkar i 10 sekunder
om rätt identifikationsnummer har an-
getts.
TIPSNödfallsläget avslutas och indikatorlampan
för det smarta nyckelsystemet blinkar
snabbt i 3 sekunder om något av följande
gäller. I sådana fall ska du börja om igen
från steg 2. Om knappen inte används på 10 sek-
under när identifikationsnumret ang-
es.
 Om indikatorlampan för det smarta
nyckelsystemet blinkar nio gånger el-
ler mer.
 Om identifikationsnumret inte anges
på rätt sätt.5. Tryck på knappen en gång till för att
avsluta nödfallsläget när indikatorlam-
pan för det smarta nyckelsystemet ly-
ser. Indikatorlampan för det smarta
nyckelsystemet slocknar och tänds
sedan i cirka 4 sekunder. 6. Vrid huvudströmbrytaren till “ON” när
indikatorlampan för det smarta nyck-
elsystemet lyser. Fordonet kan nu kö-
ras normalt.
UBEDM0M0.book Page 39 Monday, October 12, 2020 8:37 AM

Skötsel och förvaring av fordon
9-1
9
MAU37834

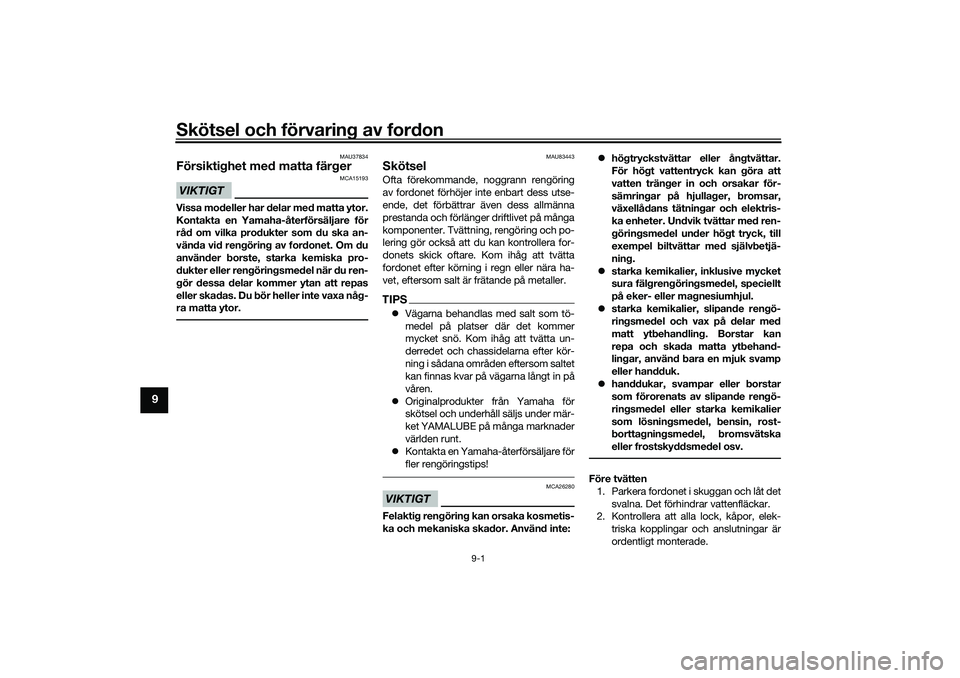

Försiktighet med matta färgerVIKTIGT
MCA15193
Vissa modeller har delar med matta ytor.
Kontakta en Yamaha-återförsäljare för
råd om vilka produkter som du ska an-
vända vid rengöring av fordonet. Om du
använder borste, starka kemiska pro-
dukter eller rengöringsmedel när du ren-
gör dessa delar kommer ytan att repas
eller skadas. Du bör heller inte vaxa någ-
ra matta ytor.
MAU83443
SkötselOfta förekommande, noggrann rengöring
av fordonet förhöjer inte enbart dess utse-
ende, det förbättrar även dess allmänna
prestanda och förlänger driftlivet på många
komponenter. Tvättning, rengöring och po-
lering gör också att du kan kontrollera for-
donets skick oftare. Kom ihåg att tvätta
fordonet efter körning i regn eller nära ha-
vet, eftersom salt är frätande på metaller.TIPSVägarna behandlas med salt som tö-
medel på platser där det kommer
mycket snö. Kom ihåg att tvätta un-
derredet och chassidelarna efter kör-
ning i sådana områden eftersom saltet
kan finnas kvar på vägarna långt in på
våren.
 Originalprodukter från Yamaha för
skötsel och underhåll säljs under mär-
ket YAMALUBE på många marknader
världen runt.
 Kontakta en Yamaha-återförsäljare för
fler rengöringstips!VIKTIGT
MCA26280
Felaktig rengöring kan orsaka kosmetis-
ka och mekaniska skador. Använd inte: 
högtryckstvättar eller ångtvättar.
För högt vattentryck kan göra att
vatten tränger in och orsakar för-
sämringar på hjullager, bromsar,
växellådans tätningar och elektris-
ka enheter. Undvik tvättar med ren-
göringsmedel under högt tryck, till
exempel biltvättar med självbetjä-
ning.
 starka kemikalier, inklusive mycket
sura fälgrengöringsmedel, speciellt
på eker- eller magnesiumhjul.
 starka kemikalier, slipande rengö-
ringsmedel och vax på delar med
matt ytbehandling. Borstar kan
repa och skada matta ytbehand-
lingar, använd bara en mjuk svamp
eller handduk.
 handdukar, svampar eller borstar
som förorenats av slipande rengö-
ringsmedel eller starka kemikalier
som lösningsmedel, bensin, rost-
borttagningsmedel, bromsvätska
eller frostskyddsmedel osv.
Före tvätten
1. Parkera fordonet i skuggan och låt det svalna. Det förhindrar vattenfläckar.
2. Kontrollera att alla lock, kåpor, elek-
triska kopplingar och anslutningar är
ordentligt monterade.
UBEDM0M0.book Page 1 Monday, October 12, 2020 8:37 AM
