2021 YAMAHA TENERE 700 RALLY EDITION Instructieboekje (in Dutch)

Periodiek on derhoud en afstelling
6-22
6
DAU37914
Vrije slag van remhen del contro-
lerenAan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzi g g evoel in d e rem-
hend el kan betekenen dat er lucht in het
hy draulisch systeem aanwezi g is. Als er
lucht in het hy draulisch systeem zit, laat
d an het systeem door een Yamaha d ea-
ler ontluchten voord at de machine word t
g eb ruikt. Lucht in het hy draulisch sy-
steem heeft een neg atief effect op de remwerkin
g, waar door u de macht over
het stuur zou kunnen verliezen met een
on geluk als gevol g.
DAU36505
Remlichtschakelaars Het remlicht moet gaan branden net voor-
dat de remwerking intreedt. Het remlicht
wordt geactiveerd door schakelaars die zijn
verbonden met de remhendel en het rem-
pedaal. Aangezien de remlichtschakelaars
onderdelen zijn van het Yamaha ABS (Anti-
lock Brake System), mogen ze alleen wor-
den onderhouden door een Yamaha dea-
ler.
1. Geen vrije slag remhendel
1
UBEHDAD0.book Page 22 Tuesday, January 12, 2021 1:37 PM

Periodiek on derhou d en afstelling
6-23
6
DAU22393
Controleren van voor- en achter-
rem blokkenDe remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22434
Rem blokken voorrem
Elk voorremblok is voorzien van slijtage-in-
dicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroeven vrijwel zijn verdwenen, vraag dan een
Yamaha dealer de remblokken als set te vervangen.
DAU46292
Rem blokken achterrem
Elk achterremblok is voorzien van slijtage-
indicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat een slijtage-indicatorgroef
bijna zichtbaar is, vraag dan een Yamaha-
dealer de remblokken als set te vervangen.
DAU40262
Controleren van remvloeistofni-
veauControleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van
het reservoir horizontaal staat. Vul indien
nodig remvloeistof bij.
Voorrem
1. Slijtage-indicatorgroef remblok
1
1
1. Slijtage-indicatorgroef remblok
1
1. Merkstreep minimumniveau
1
UBEHDAD0.book Page 23 Tuesday, January 12, 2021 1:37 PM

Periodiek on derhoud en afstelling
6-24
6
Achterrem
WAARSCHUWING
DWA16011
Onjuist uit gevoer d on derhou d kan resul-
teren in verlies van remvermo gen. Neem
d e vol gen de voorzor gsmaatre gelen in
acht:  Bij een te laa g remvloeistofniveau
kan lucht binnen drin gen in het rem-
systeem, waar door de rempresta-
ties afnemen.
 Reini g de reservoird op alvorens
d eze te verwij deren. Ge bruik uit-
sluiten d DOT 4 remvloeistof uit een
onaan geb roken verpakkin g. 
Gebruik uitsluiten d d e aan bevolen
remvloeistof, an ders kunnen de
ru bberaf dichtin gen beschad igd ra-
ken met lekkag e tot gevolg.
 Vul bij
met hetzelf de type remvloei-
stof. Toevoe gin g van een an der
type remvloeistof d an DOT 4 kan re-
sulteren in een scha delijke chemi-
sche reactie.
 Pas op en zor g d at tij dens het b ij-
vullen geen water of stof het rem-
vloeistofreservoir binnen drin gen.
Water zal het kookpunt van de rem-
vloeistof aanzienlijk verla gen zo dat
d amp belvormin g kan optred en en
vuil de hy draulisch bed ien de klep-
pen van de ABS eenhei d kan ver-
stoppen.
LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
on der delen bescha dig en. Vee g g emors-
te remvloeistof stee ds direct af.Naarmate de remblokke n afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en/of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op lekkage. Vraag als het remvloeistofniveau
plotseling sterk is gedaald een Yamaha
dealer om een inspectie alvorens verder te
rijden.
1. Merkstreep minimumniveauAan
bevolen remvloeistof:
DOT 4
1
UBEHDAD0.book Page 24 Tuesday, January 12, 2021 1:37 PM

Periodiek on derhou d en afstelling
6-25
6
DAU22734
De remvloeistof verversenLaat de remvloeistof elke 2 jaar verversen
door een Yamaha dealer. Laat bovendien
de keerringen van de hoofdremcilinders en
remklauwen en de remslangen vervangen
volgens de hieronder vermelde intervalperi-
oden of eerder als ze lek of beschadigd zijn.
 Remkeerringen: elke 2 jaar
 Remslangen: elke 4 jaar
DAU22762
Spannin g aan drijfkettin gDe spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU60046
Aandrijfkettin g controleren op spannin g
1. Zet de motorfiets op de zijstandaard.OPMERKINGBij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-
wicht op de motorfiets rusten.2. Schakel de versnellingsbak in de vrij- stand.
3. Duw omlaag op de aandrijfketting on- der het uiteinde van de kettingbe-
schermer.
4. Meet afstand A tussen de kettingbe- schermer en het midden van de ket-
ting zoals getoond. 5. Als afstand A onjuist is, stel deze dan
als volgt af. LET OP: Een onjuiste
kettin gspannin g leid t tot over belas-
tin g van d e motor en an dere essen-
tiëIe on der delen van de machine en
kan resulteren in overslaan of bre-
ken van de kettin g. Als afstan d A
meer dan 55.0 mm (2.16 in) b e-
d raa gt, kan de kettin g het frame, de
achter bru g en an dere delen be-
scha dig en. Hou d om dit te voorko-
men de kettin gspannin g b innen de
g especificeer de waar den.
[DCA23070]
1. Aandrijfkettinggeleider
2. Afstand AAfstan d A:
43.0–48.0 mm (1.69–1.89 in)
1
A
UBEHDAD0.book Page 25 Tuesday, January 12, 2021 1:37 PM

Periodiek on derhoud en afstelling
6-26
6

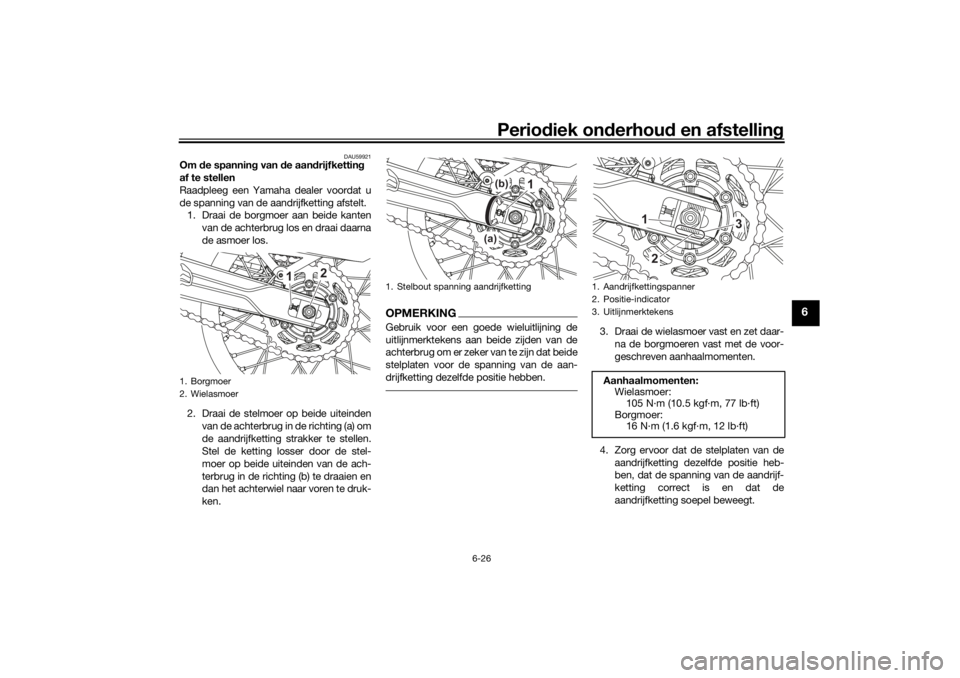

DAU59921
Om de spannin g van de aan drijfkettin g
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt. 1. Draai de borgmoer aan beide kanten
van de achterbrug los en draai daarna
de asmoer los.
2. Draai de stelmoer op beide uiteinden van de achterbrug in de richting (a) om
de aandrijfketting strakker te stellen.
Stel de ketting losser door de stel-
moer op beide uiteinden van de ach-
terbrug in de richting (b) te draaien en
dan het achterwiel naar voren te druk-
ken.
OPMERKINGGebruik voor een goede wieluitlijning de
uitlijnmerktekens aan beide zijden van de
achterbrug om er zeker van te zijn dat beide
stelplaten voor de spanning van de aan-
drijfketting dezelfde positie hebben.
3. Draai de wielasmoer vast en zet daar-na de borgmoeren vast met de voor-
geschreven aanhaalmomenten.
4. Zorg ervoor dat de stelplaten van de aandrijfketting dezelfde positie heb-
ben, dat de spanning van de aandrijf-
ketting correct is en dat de
aandrijfketting soepel beweegt.
1. Borgmoer
2. Wielasmoer
2
1
1. Stelbout spanning aandrijfketting
1
(b)
(a)
1. Aandrijfkettingspanner
2. Positie-indicator
3. Uitlijnmerktekens
Aanhaalmomenten: Wielasmoer: 105 N·m (10.5 kgf·m, 77 lb·ft)
Borgmoer: 16 N·m (1.6 kgf·m, 12 lb·ft)
2
3
1
UBEHDAD0.book Page 26 Tuesday, January 12, 2021 1:37 PM

Periodiek on derhou d en afstelling
6-27
6
DAU23027
De aan drijfkettin g reini gen en
smerenDe aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10584
De aan drijfkettin g moet wor den ge-
smeer d na dat de motorfiets is g ewassen
of ermee in de re gen of in vochti ge ge-
b ie den is gere den.1. Reinig de aandrijfketting met een aan-
drijfkettingreinigingsmiddel en een
zacht borsteltje. LET OP: Reinig d e
aan drijfkettin g niet met stoomreini-
g ers, ho ged rukreini gers of on ge-
schikte oplosmi ddelen om schad e
aan de O-rin gen te voorkomen.
[DCA11122]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
een speciaal smeermiddel voor O-
ringkettingen. LET OP: Breng g een
motorolie of an dere smeermi ddelen aan op
de aan drijfkettin g, d eze kun-
nen stoffen bevatten die de O-rin-
g en kunnen bescha dig en.
[DCA11112] DAU23098
Ka
bels controleren en smerenDe werking van alle bedieningskabels en
de conditie van alle kabels moet vooraf-
gaand aan elke rit worden gecontroleerd en
de kabel en kabeleinden moeten indien no-
dig worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Scha de aan d e buitenb ehuizin g van ka-
b els kan lei den tot interne roestvormin g
en storin g veroorzaken met de bewe-
g in g van ka bels. Vervan g b escha digde
kab els zo snel mo gelijk om onveili ge
omstan dig he den te voorkomen.
[DWA10712]
Aan bevolen smeermi ddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
UBEHDAD0.book Page 27 Tuesday, January 12, 2021 1:37 PM

Periodiek on derhoud en afstelling
6-28
6
DAU23115
Controleren en smeren van gas-
g reep en gaskab elDe werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
De gaskabel is voorzien van een rubber af-
dekking. Zorg ervoor dat de afdekking ste-
vig is aangebracht. Zelfs als de afdekking
correct is aangebracht, is de kabel niet vol-
ledig beschermd tegen binnendringend
water. Let er daarom op dat er geen water
direct op de afdekking of kabel komt bij het
wassen van de machine. Als de kabel of de
afdekking vies wordt, wrijf deze dan
schoon met een vochtige doek.
DAU44276
Controleren en smeren van rem-
en schakelpe dalenDe werking van het re m- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden ge-
smeerd.
Rempe daal
Schakelped aal
Aanbevolen smeermi ddel:
Lithiumvet
UBEHDAD0.book Page 28 Tuesday, January 12, 2021 1:37 PM

Periodiek on derhou d en afstelling
6-29
6
DAU23144
Rem- en koppelin gshen dels con-
troleren en smerenDe werking van de rem- en de koppelings-
hendel moet voorafgaand aan elke rit wor-
den gecontroleerd en de
hendelscharnierpunten moeten indien no-
dig worden gesmeerd.
Remhen del
Koppelin gshen del
DAU23203
Zijstan daar d controleren en
smerenDe werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10732
Als de zijstan daar d niet soepel omhoo g
en omlaag beweeg t, vraa g dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functioneren de
zijstan daar d kan het we gdek raken en u
aflei den, waar door u de controle over de
machine kunt verliezen.
Aan bevolen smeermi ddelen:
Remhendel:
Siliconenvet
Koppelingshendel: Lithiumvet
Aan bevolen smeermi ddel:
Lithiumvet
UBEHDAD0.book Page 29 Tuesday, January 12, 2021 1:37 PM
