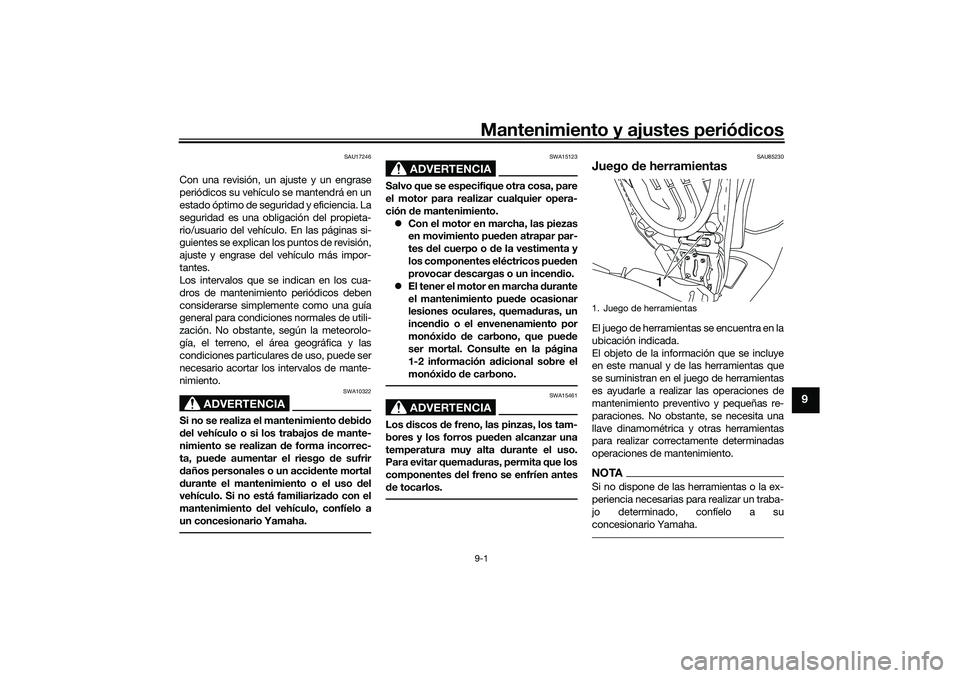

Mantenimiento y ajustes periódicos9-1
9
SAU17246
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de mante-
nimiento.
ADVERTENCIA
SWA10322
Si no se realiza el mantenimiento debi do
d el vehículo o si los trabajos de mante-
nimiento se realizan d e forma incorrec-
ta, pue de aumentar el riesgo de sufrir
d años personales o un acci dente mortal
d urante el mantenimiento o el uso del
vehículo. Si no está familiariza do con el
mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
ADVERTENCIA
SWA15123
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.
 Con el motor en marcha, las piezas
en movimiento pue den atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pue den
provocar descargas o un incen dio.
 El tener el motor en marcha durante
el mantenimiento pue de ocasionar
lesiones oculares, quema duras, un
incen dio o el envenenamiento por
monóxi do de carbono, que pue de
ser mortal. Consulte en la página
1-2 información a dicional sobre el
monóxi do d e carbono.
ADVERTENCIA
SWA15461
Los discos de freno, las pinzas, los tam-
bores y los forros pue den alcanzar una
temperatura muy alta durante el uso.
Para evitar quema duras, permita que los
componentes del freno se enfríen antes
d e tocarlos.
SAU85230
Juego de herramientasEl juego de herramientas se encuentra en la
ubicación indicada.
El objeto de la información que se incluye
en este manual y de las herramientas que
se suministran en el juego de herramientas
es ayudarle a realizar las operaciones de
mantenimiento preventivo y pequeñas re-
paraciones. No obstante, se necesita una
llave dinamométrica y otras herramientas
para realizar correctamente determinadas
operaciones de mantenimiento.NOTASi no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a su
concesionario Yamaha.1. Juego de herramientas
1
UBBDS0S0.book Page 1 Tuesday, June 15, 2021 8:49 AM

Mantenimiento y ajustes periódicos
9-2
9
SAU71021

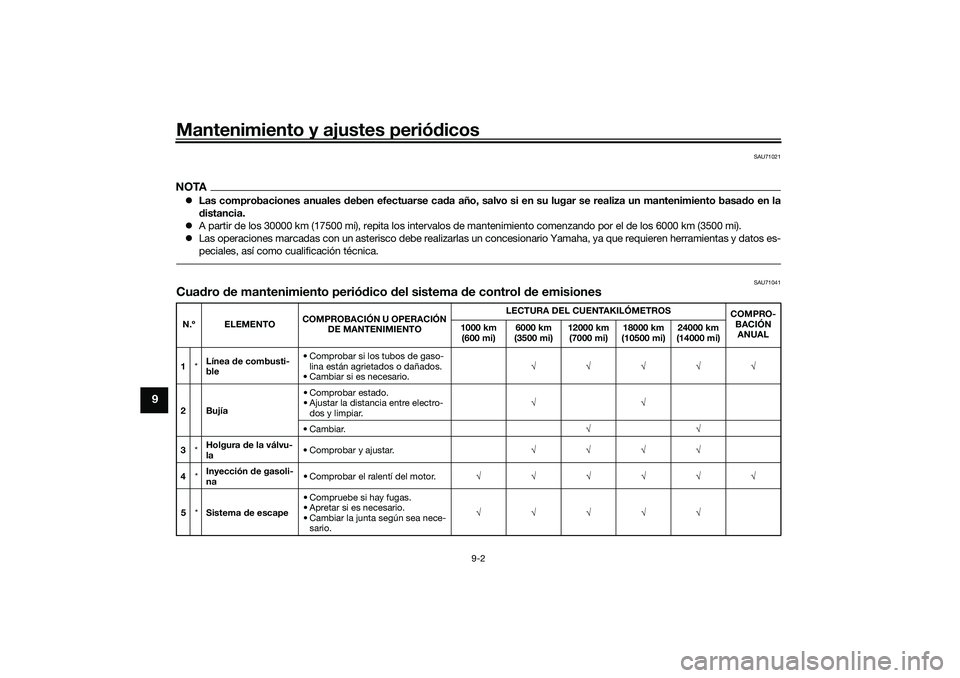

NOTA Las comprobaciones anuales deben efectuarse ca da año, salvo si en su lugar se realiza un mantenimiento basa do en la
d istancia.
 A partir de los 30000 km (17500 mi), repita los intervalos de mantenimiento comenzando por el de los 6000 km (3500 mi).
 Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-
peciales, así como cualificación técnica.
SAU71041
Cua dro de mantenimiento perió dico del sistema de control de emisionesN.º ELEMENTO COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
1 *Línea
de combusti-
ble • Comprobar si los tubos de gaso-
lina están agrietados o dañados.
• Cambiar si es necesario. √√√√√
2Bujía •Comprobar estado.
• Ajustar la distancia entre electro-
dos y limpiar. √√
•Cambiar. √√
3 *Holgura
de la válvu-
la • Comprobar y ajustar.
√√√√
4 *Inyección
de gasoli-
na • Comprobar el ralentí del motor.
√√√√√√
5 *Sistema de escape • Compruebe si hay fugas.
• Apretar si es necesario.
• Cambiar la junta según sea nece-
sario. √√√√√
UBBDS0S0.book Page 2 Tuesday, June 15, 2021 8:49 AM

Mantenimiento y ajustes periódicos9-3
9
6 *Sistema
de control
d e emisiones por
evaporación • Comprobar si el sistema de con-
trol está dañado.
• Cambiar si es necesario. √√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
UBBDS0S0.book Page 3 Tuesday, June 15, 2021 8:49 AM

Mantenimiento y ajustes periódicos
9-4
9
SAU71342
Cua dro general de mantenimiento y engraseN.º ELEMENTO COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
1 *Comprobación d
el
sistema de diagnós-
tico • Efectuar una comprobación diná-
mica con la herramienta de diag-
nóstico Yamaha.
• Comprobar los códigos de error. √√√√√√
2 *Filtro de aire • Cambiar. Cada 18000 km (10500 mi)
3 Tubo colector
de la
caja del filtro de aire •Limpiar.
√√√√√
4 *Filtro
de aire de la
caja de la correa
trapezoi dal •Limpiar.
• Cambiar si es necesario.
√√√√√
5 *Batería • Compruebe el voltaje.
• Cárguela si es necesario. √√√√√√
6 *Freno delantero • Comprobar funcionamiento, ni-
vel de líquido y fugas.
• Cambiar las pastillas de freno si es necesario. √√√√√√
7 *Freno trasero • Comprobar funcionamiento, ni-
vel de líquido y fugas.
• Cambiar las pastillas de freno si es necesario. √√√√√√
8 *Tu b o de freno • Comprobar si está agrietado o
dañado. √√√√√
• Cambiar. Cada 4 años
9 *Líqui do de f
renos •
Cambiar. Cada 2 años
UBBDS0S0.book Page 4 Tuesday, June 15, 2021 8:49 AM

Mantenimiento y ajustes periódicos9-5
9

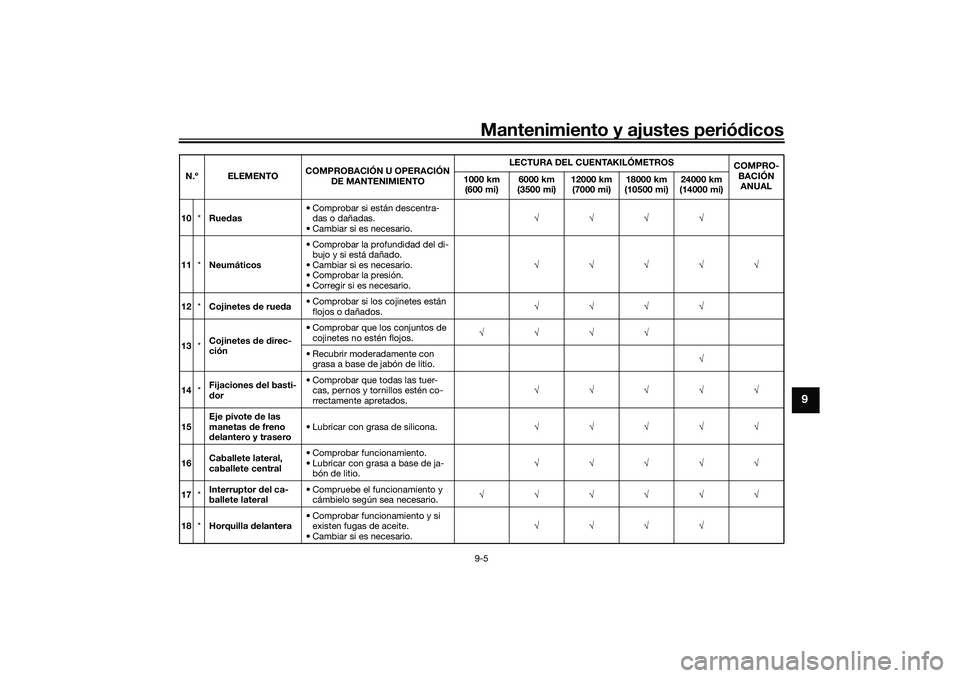

10 *Rue das • Comprobar si están descentra-
das o dañadas.
• Cambiar si es necesario. √√√√
11 *Neumáticos • Comprobar la profundidad del di-
bujo y si está dañado.
• Cambiar si es necesario.
• Comprobar la presión.
• Corregir si es necesario. √√√√√
12 *Cojinetes de rue da • Comprobar si los cojinetes están
flojos o dañados. √√√√
13 *Cojinetes
de direc-
ción • Comprobar que los conjuntos de
cojinetes no estén flojos. √√√√
• Recubrir moderadamente con grasa a base de jabón de litio. √
14 *Fijaciones
del basti-
d or • Comprobar que todas las tuer-
cas, pernos y tornillos estén co-
rrectamente apretados. √√√√√
15 Eje pivote
de las
manetas de freno
d elantero y trasero • Lubricar con grasa de silicona.
√√√√√
16 Caballete lateral,
caballete central • Comprobar funcionamiento.
• Lubricar con grasa a base de ja-
bón de litio. √√√√√
17 *Interruptor
del ca-
ballete lateral • Compruebe el funcionamiento y
cámbielo según sea necesario. √√√√√√
18 *Horquilla delantera • Comprobar funcionamiento y si
existen fugas de aceite.
• Cambiar si es necesario. √√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
UBBDS0S0.book Page 5 Tuesday, June 15, 2021 8:49 AM

Mantenimiento y ajustes periódicos
9-6
9
19 *Conjuntos amorti-
gua
dores • Comprobar funcionamiento y si
existen fugas de aceite.
• Cambiar si es necesario. √√√√
20 Aceite de motor • Cambiar (calentar el motor antes
de vaciarlo).
• Comprobar nivel de aceite y si existen fugas. Al cumplirse el intervalo inicial y cuando el indicador de cambio
de aceite parpadee o se encienda. √
21 *Ta m i z
de aceite d el
motor •Limpiar.
√
22 *Aceite
de la trans-
misión final • Comprobar si existen fugas en el
vehículo. √√√√√
•Cambiar. √√√
23 *Sistema
de refrige-
ración • Comprobar nivel de líquido refri-
gerante y si existen fugas en el
vehículo. √√√√√
• Cambiar. Cada 3 años
24 *Correa trapezoi dal •Cambiar. Cuando el indicador de cambio de la
correa trapezoidal parpadee o se encien-
da
25 *Interruptores
de fre-
no delantero y tra-
sero • Comprobar funcionamiento.
√√√√√√
26 *Piezas móviles y ca-
bles • Lubricar.
√√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)UBBDS0S0.book Page 6 Tuesday, June 15, 2021 8:49 AM

Mantenimiento y ajustes periódicos9-7
9
SAU72790

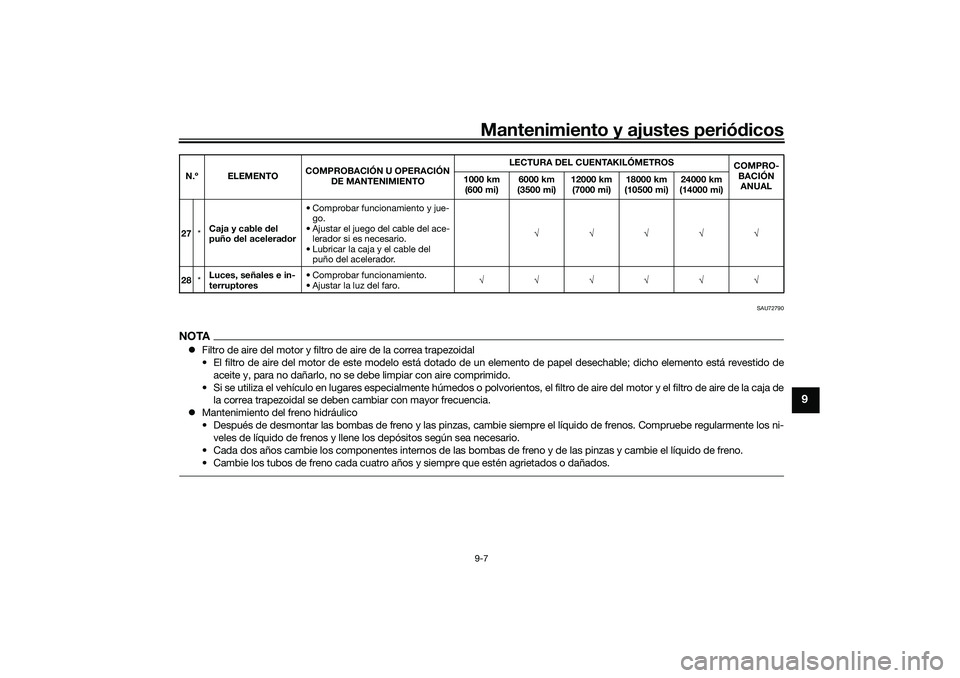

NOTA Filtro de aire del motor y filtro de aire de la correa trapezoidal
• El filtro de aire del motor de este modelo está dotado de un elemento de papel desechable; dicho elemento está revestido de
aceite y, para no dañarlo, no se debe limpiar con aire comprimido.
• Si se utiliza el vehículo en lugares especialmente húmedos o polvorientos, el filtro de aire del motor y el filtro de aire de la caja de
la correa trapezoidal se deben cambiar con mayor frecuencia.
 Mantenimiento del freno hidráulico
• Después de desmontar las bombas de freno y las pinzas, cambie siempre el líquido de frenos. Compruebe regularmente los ni- veles de líquido de frenos y llene los depósitos según sea necesario.
• Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.27 *Caja y cable d
el
puño del acelera dor • Comprobar funcionamiento y jue-
go.
• Ajustar el juego del cable del ace- lerador si es necesario.
• Lubricar la caja y el cable del puño del acelerador. √√√√√
28 *Luces, señales e in-
terruptores • Comprobar funcionamiento.
• Ajustar la luz del faro.
√√√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
UBBDS0S0.book Page 7 Tuesday, June 15, 2021 8:49 AM

Mantenimiento y ajustes periódicos
9-8
9
SAU18773
Desmontaje y montaje de los pa-
nelesLos paneles que se muestran deben des-
montarse para poder realizar algunas de
las operaciones de mantenimiento que se
describen en este capítulo. Consulte este
apartado cada vez que necesite desmontar
y montar un panel.
SAUN2600
Panel A
Para desmontar el panel1. Quite los tornillos. 2. Extienda la estribera derecha del pa-
sajero y, a continuación, tire del panel
hacia fuera.
Para montar el panel
1. Coloque el panel en su posición origi- nal y apriete los tornillos. 2. Retraiga la estribera derecha del pa-
sajero a su posición original.
Panel B
Para desmontar el panel
1. Desmonte el panel A.
2. Extraiga las fijaciones rápidas y el per- no.
1. Panel A
2. Panel B
3. Panel C
3
1
2
1. Panel A
2. Tornillo
1
2
1. Panel B
2. Fijación rápida
1
2
UBBDS0S0.book Page 8 Tuesday, June 15, 2021 8:49 AM
