Descripción
2-2
2
SAU10421
Vista derecha
1
10 9 8 7 623 4 5
1. Luz de freno/piloto trasero
2. Batería (página 9-29)
3. Compartimento porta objetos B (página 6-18)
4. Caja de fusibles (página 9-30)
5. Faro (página 9-32)
6. Depósito de líquido refrigerante (página 9-16)
7. Bujía (página 9-10)
8. Perno de drenaje del aceite del motor A (página 9-12)
9. Perno de drenaje del aceite del motor B (página 9-12)
10.Tapón de llenado de aceite del motor (página 9-12)
UBBDS0S0.book Page 2 Tuesday, June 15, 2021 8:49 AM

Descripción
2-3
2
SAU10431
Mandos e instrumentos
123 4 5678
9
1. Maneta del freno trasero (página 6-11)
2. Interruptores izquierdos del manillar (página 6-10)
3. Depósito de líquido del freno trasero (página 9-24)
4. Indicador multifunción (página 6-3)
5. Depósito de líquido del freno delantero (página 9-24)
6. Interruptores derechos del manillar (página 6-10)
7. Maneta del freno delantero (página 6-11)
8. Puño del acelerador (página 9-20) 9. Interruptor principal (página 3-7)UBBDS0S0.book Page 3 Tuesday, June 15, 2021 8:49 AM

Sistema de llave inteligente
3-1
3

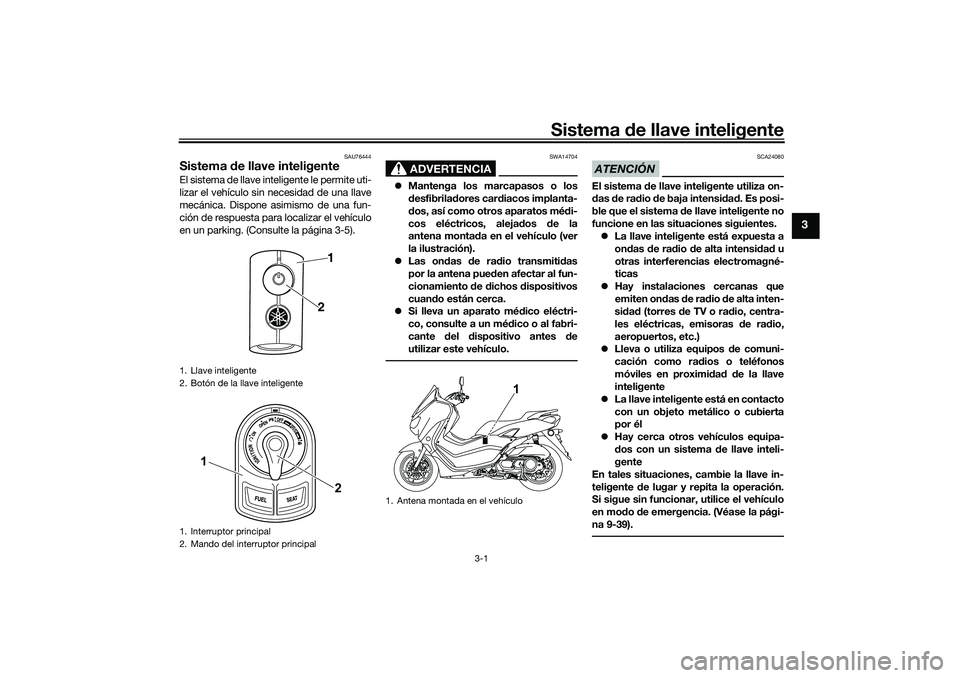

SAU76444
Sistema de llave inteligenteEl sistema de llave inteligente le permite uti-
lizar el vehículo sin necesidad de una llave
mecánica. Dispone asimismo de una fun-
ción de respuesta para localizar el vehículo
en un parking. (Consulte la página 3-5).
ADVERTENCIA
SWA14704
 Mantenga los marcapasos o los
desfibrila dores car diacos implanta-
d os, así como otros aparatos mé di-
cos eléctricos, aleja dos de la
antena montad a en el vehículo (ver
la ilustración).
 Las on das de rad io transmitid as
por la antena pue den afectar al fun-
cionamiento de dichos dispositivos
cuan do están cerca.
 Si lleva un aparato mé dico eléctri-
co, consulte a un mé dico o al fabri-
cante del dispositivo antes de
utilizar este vehículo.
ATENCIÓN
SCA24080
El sistema de llave inteligente utiliza on-
d as de rad io de baja intensi dad . Es posi-
ble que el sistema d e llave inteligente no
funcione en las situaciones siguientes.  La llave inteligente está expuesta a
ondas de ra dio de alta intensi dad u
otras interferencias electromagné-
ticas
 Hay instalaciones cercanas que
emiten on das de rad io de alta inten-
si dad (torres de TV o ra dio, centra-
les eléctricas, emisoras d e radio,
aeropuertos, etc.)
 Lleva o utiliza equipos de comuni-
cación como ra dios o teléfonos
móviles en proximi dad d e la llave
inteligente
 La llave inteligente está en contacto
con un objeto metálico o cubierta
por él
 Hay cerca otros vehículos equipa-
dos con un sistema d e llave inteli-
gente
En tales situaciones, cambie la llave in-
teligente de lugar y repita la operación.
Si sigue sin funcionar, utilice el vehículo
en mo do de emergencia. (Véase la pági-
na 9-39).
1. Llave inteligente
2. Botón de la llave inteligente
1. Interruptor principal
2. Mando del interruptor principal
1
22
1
1. Antena montada en el vehículo
1
UBBDS0S0.book Page 1 Tuesday, June 15, 2021 8:49 AM

Sistema de llave inteligente
3-2
3
NOTAPara que la batería del vehículo no se des-
cargue, el sistema de llave inteligente se
desconecta aproximadamente 9 días des-
pués de la última utilización del vehículo (la
función de respuesta queda desactivada).
En ese caso, basta pulsar el mando del in-
terruptor principal para reactivar el sistema
de llave inteligente.
SAU76453

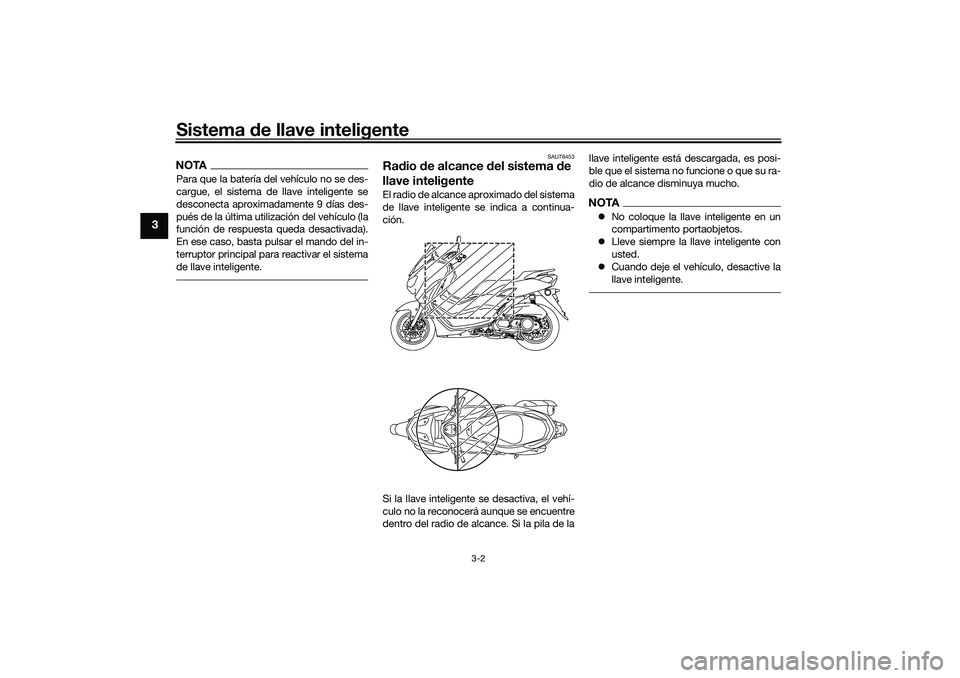

Ra dio de alcance d el sistema d e
llave inteligenteEl radio de alcance aproximado del sistema
de llave inteligente se indica a continua-
ción.
Si la llave inteligente se desactiva, el vehí-
culo no la reconocerá aunque se encuentre
dentro del radio de alcance. Si la pila de la llave inteligente está descargada, es posi-
ble que el sistema no funcione o que su ra-
dio de alcance disminuya mucho.
NOTA
No coloque la llave inteligente en un
compartimento portaobjetos.
 Lleve siempre la llave inteligente con
usted.
 Cuando deje el vehículo, desactive la
llave inteligente.
UBBDS0S0.book Page 2 Tuesday, June 15, 2021 8:49 AM

Sistema de llave inteligente
3-3
3
SAUN2460
Manipulación de la llave inteli-
gente y las llaves mecánicas
ADVERTENCIA
SWA17952
 Debe llevar la llave inteligente con
uste d. No la guar de en el vehículo. 
Cuan do la llave inteligente se en-
cuentra dentro de rad io de alcance,
tenga el debi do cui dad o porque
otras personas que no llevan la lla-
ve inteligente pue den arrancar el
motor y utilizar el vehículo.
Con el vehículo se suministra una llave inte-
ligente, dos llaves mecánicas y una tarjeta
con el número de identificación. Guarde
una llave mecánica y la tarjeta del número
de identificación en un lugar seguro fuera
del vehículo.
Si la batería del vehículo se descarga, pue-
de utilizar la llave mecánica para abrir el
asiento con el fin de cargar o cambiar la ba-
tería. Por tanto, se recomienda llevar una
llave mecánica con la llave inteligente.
Si la llave inteligente y el número de identi-
ficación del sistema de llave inteligente se
pierden o se estropean, será necesario
cambiar todo el sistema. Para evitarlo, se
recomienda anotar el número de i dentifi-
cación por si se pier de la tarjeta.ATENCIÓN
SCA21573
La llave inteligente contiene componen-
tes electrónicos de precisión. Observe
las precauciones siguientes para evitar
posibles fallos o daños. 
No sitúe o guar de la llave inteligen-
te en un compartimento portaobje-
tos. La llave inteligente pue de
resultar daña da por efecto d e las vi-
braciones de marcha o el calor ex-
cesivo.
 No deje caer ni doble ni golpee la
llave inteligente.
 No sumerja la llave inteligente en
agua u otros líqui dos.
 No coloque objetos pesa dos sobre
la llave inteligente ni la someta a
una tensión excesiva.
 No deje la llave inteligente en un si-
tuar expuesto a la luz solar directa,
alta temperatura o hume dad eleva-
d a.
 No perfore ni trate de mo dificar la
llave inteligente.
 Mantenga la llave inteligente aleja-
da de campos magnéticos intensos
y objetos magnéticos como sujeta-
llaves, televisores y or denad ores.
 Mantenga la llave inteligente aleja-
da de aparatos mé dicos eléctricos.
 Evite el contacto d e aceites, puli-
mentos, combustible o cualquier
prod ucto químico fuerte con la llave
inteligente. La llave inteligente pue-
d e decolorarse o agrietarse.
1. Llave inteligente
2. Llave mecánica
1. Tarjeta con número de identificación
A52010
221
868588
1
UBBDS0S0.book Page 3 Tuesday, June 15, 2021 8:49 AM

Sistema de llave inteligente
3-4
3
NOTA La pila de la llave inteligente dura
aproximadamente dos años; no obs-
tante, esta duración puede variar se-
gún las condiciones de
funcionamiento.
 Cambie la pila de la llave si la luz indi-
cadora del sistema de llave inteligente
parpadea durante 20 segundos cuan-
do se da el contacto o si no se encien-
de cuando se pulsa el botón de la
llave. (Véase la página 3-6). Si el siste-
ma de llave inteligente sigue sin fun-
cionar después de cambiar la pila de
la llave inteligente, compruebe la ba-
tería del vehículo y haga revisar el ve-
hículo en un concesionario Yamaha.
 Si la llave inteligente recibe ondas de
radio de forma continua, la pila se
descargará rápidamente. (Por ejem-
plo, en proximidad de aparatos eléc-
tricos como televisores, radios u
ordenadores).
 Puede registrar un máximo de seis lla-
ves inteligentes en el mismo vehículo.
Si necesita llaves inteligentes de re-
puesto, consulte a un concesionario
Yamaha. 
Si pierde la llave inteligente, póngase
en contacto inmediatamente con un
concesionario Yamaha para evitar el
robo del vehículo, etc.

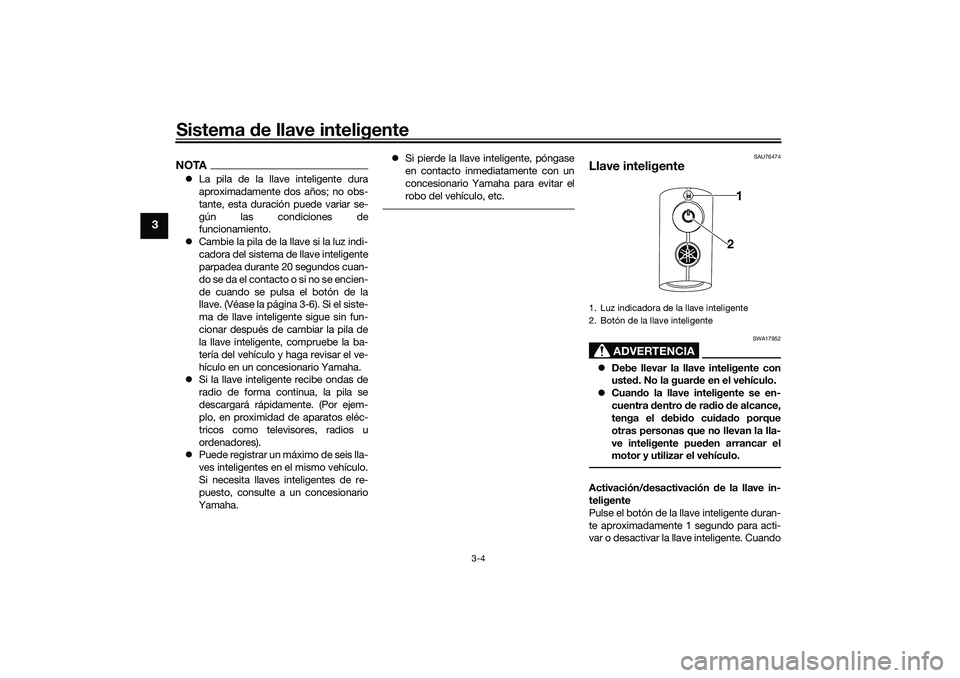

SAU76474
Llave inteligente
ADVERTENCIA
SWA17952
Debe llevar la llave inteligente con
uste d. No la guar de en el vehículo.
 Cuan do la llave inteligente se en-
cuentra dentro de ra dio de alcance,
tenga el d ebido cui dad o porque
otras personas que no llevan la lla-
ve inteligente pue den arrancar el
motor y utilizar el vehículo.Activación/d esactivación de la llave in-
teligente
Pulse el botón de la llave inteligente duran-
te aproximadamente 1 segundo para acti-
var o desactivar la llave inteligente. Cuando1. Luz indicadora de la llave inteligente
2. Botón de la llave inteligente
1
2
UBBDS0S0.book Page 4 Tuesday, June 15, 2021 8:49 AM

Sistema de llave inteligente
3-5
3
la llave inteligente está desactivada no se
puede utilizar el vehículo aunque se sitúe la
llave dentro del radio de alcance. Para utili-
zar el vehículo active la llave inteligente y si-
túela dentro del radio de alcance.
Para comprobar si la llave inteligente
está activa da o d esactiva da
Pulse el botón de la llave inteligente para
comprobar su estado de funcionamiento.
Luz indicadora de la llave inteligente:  Se enciende rápidamente durante 0.1
segundos: La llave inteligente se acti-
va.
 Se enciende lentamente durante 0.5
segundos: La llave inteligente se des-
activa.
Función de respuesta a d istancia
Pulse el botón de la llave inteligente para
utilizar la función de respuesta a distancia.
El zumbador suena dos veces y todos los
intermitentes parpadean dos veces. Esta
función resulta muy útil para localizar el ve-
hículo en un parking y otros lugares.

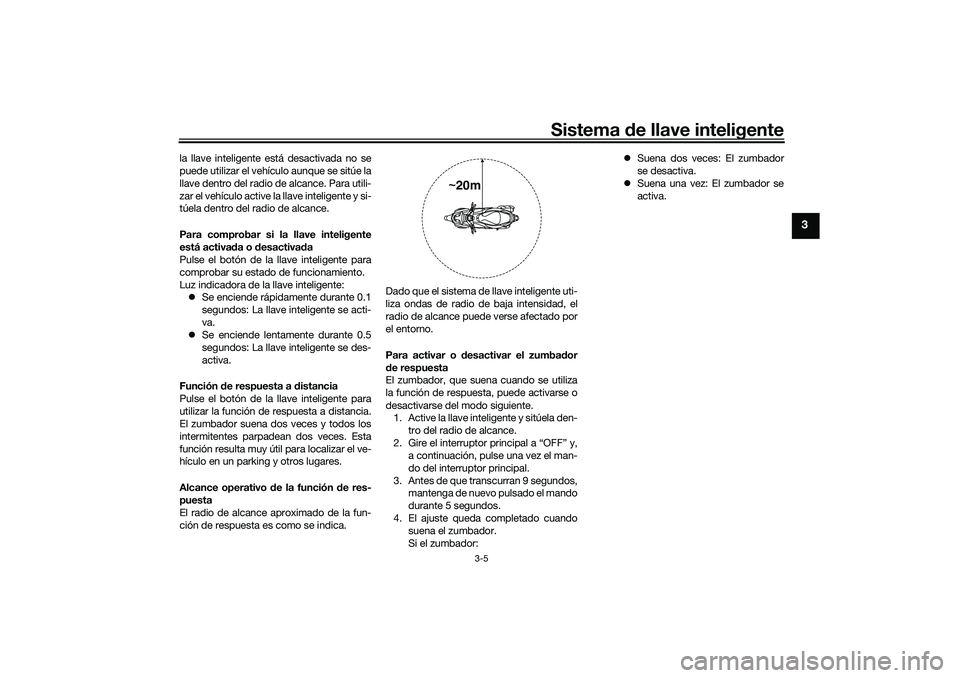

Alcance operativo de la función d e res-
puesta
El radio de alcance aproximado de la fun-
ción de respuesta es como se indica. Dado que el sistema de llave inteligente uti-
liza ondas de radio de baja intensidad, el
radio de alcance puede verse afectado por
el entorno.
Para activar o
desactivar el zumbad or
d e respuesta
El zumbador, que suena cuando se utiliza
la función de respuesta, puede activarse o
desactivarse del modo siguiente. 1. Active la llave inteligente y sitúela den-
tro del radio de alcance.
2. Gire el interruptor principal a “OFF” y, a continuación, pulse una vez el man-
do del interruptor principal.
3. Antes de que transcurran 9 segundos, mantenga de nuevo pulsado el mando
durante 5 segundos.
4. El ajuste queda completado cuando suena el zumbador.
Si el zumbador: 
Suena dos veces: El zumbador
se desactiva.
 Suena una vez: El zumbador se
activa.
~20m
UBBDS0S0.book Page 5 Tuesday, June 15, 2021 8:49 AM

Sistema de llave inteligente
3-6
3

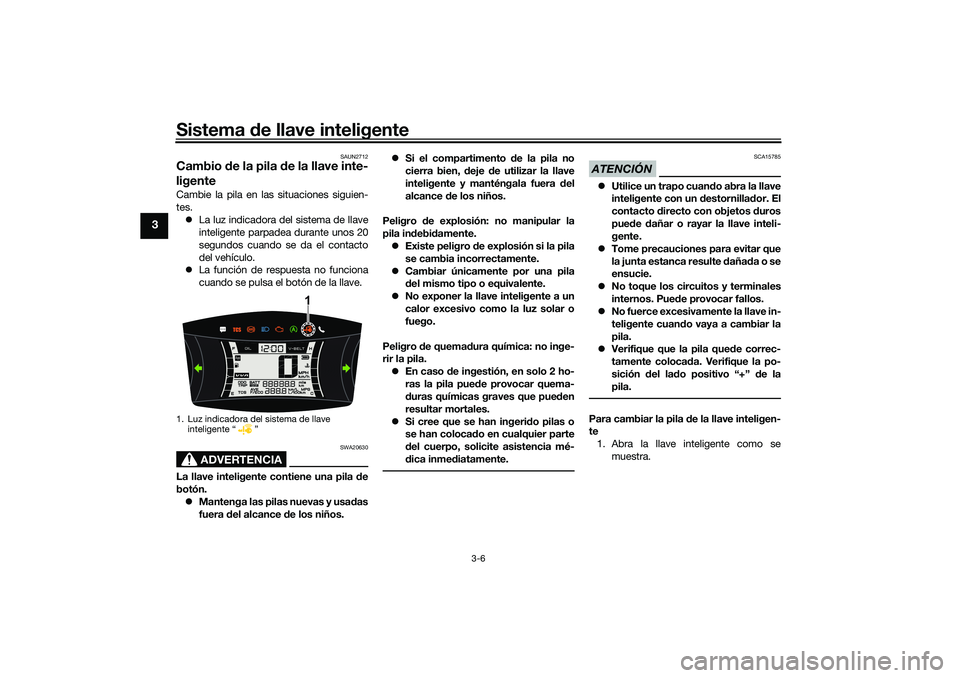

SAUN2712
Cambio de la pila de la llave inte-
ligenteCambie la pila en las situaciones siguien-
tes.
 La luz indicadora del sistema de llave
inteligente parpadea durante unos 20
segundos cuando se da el contacto
del vehículo.
 La función de respuesta no funciona
cuando se pulsa el botón de la llave.
ADVERTENCIA
SWA20630
La llave inteligente contiene una pila de
botón.
 Mantenga las pilas nuevas y usa das
fuera del alcance de los niños. 
Si el compartimento de la pila no
cierra bien, deje de utilizar la llave
inteligente y manténgala fuera del
alcance de los niños.
Peligro de explosión: no manipular la
pila in debi damente.
 Existe peligro de explosión si la pila
se cambia incorrectamente.
 Cambiar únicamente por una pila
del mismo tipo o equivalente.
 No exponer la llave inteligente a un
calor excesivo como la luz solar o
fuego.
Peligro de quema dura química: no inge-
rir la pila.
 En caso de ingestión, en solo 2 ho-
ras la pila pue de provocar quema-
d uras químicas graves que pue den
resultar mortales.
 Si cree que se han ingeri do pilas o
se han coloca do en cualquier parte
d el cuerpo, solicite asistencia mé-
d ica inmed iatamente.
ATENCIÓN
SCA15785
Utilice un trapo cuan do abra la llave
inteligente con un d estornillador. El
contacto directo con objetos duros
pue de dañar o rayar la llave inteli-
gente.
 Tome precauciones para evitar que
la junta estanca resulte dañad a o se
ensucie.
 No toque los circuitos y terminales
internos. Pue de provocar fallos.
 No fuerce excesivamente la llave in-
teligente cuan do vaya a cambiar la
pila.
 Verifique que la pila que de correc-
tamente coloca da. Verifique la po-
sición del lad o positivo “+” de la
pila.Para cambiar la pila d e la llave inteligen-
te
1. Abra la llave inteligente como se muestra.
1. Luz indicadora del sistema de llave inteligente “ ”
1
UBBDS0S0.book Page 6 Tuesday, June 15, 2021 8:49 AM
