2021 YAMAHA NMAX 155 Manuale de Empleo (in Spanish)

Características especiales
5-1
5
SAUN3012
CCU (unidad d e control de co-
municación)Este modelo está equipado con una CCU
que permite conectar el vehículo y el teléfo-
no mediante la tecnología inalámbrica
Bluetooth y la aplicación MyRide.
Con esta conexión se señalan las notifica-
ciones de aplicaciones, de llamadas telefó-
nicas entrantes y de llamadas perdidas y se
indica el nivel de batería del teléfono.
ADVERTENCIA
SWAN0070
 Pare siempre el vehículo antes de
utilizar el teléfono.
 No retire nunca las manos del mani-
llar mientras con duzca.
 Concéntrese siempre en la con duc-
ción mantenien do los ojos y la men-
te sobre la carretera.ATENCIÓN
SCAN0150
Es posible que la conexión Bluetooth no
funcione en las situaciones siguientes.  En un lugar expuesto a on das de ra-
d io intensas u otros rui dos electro-
magnéticos. 
Cerca de instalaciones que emitan
on das de ra dio de alta intensi dad
(torres de TV o ra dio, centrales
eléctricas, emisoras de rad io, aero-
puertos, etc.).
Pareado de la CCU y el teléfono1. Instale la aplicación MyRide en su te-
léfono y actívela.NOTALa aplicación MyRide se puede descargar
de una tienda de aplicaciones.2. Abra el asiento. (Véase la página6-17).
3. Extraiga la tapa de la batería.
4. Extraiga la CCU y escanee el código QR de esta con la aplicación MyRide. 5. Cuando el pareado ha terminado, se
iluminan el icono de conexión de la
aplicación y el indicador de nivel de
batería del teléfono.1. Tapa de la batería
1
1. CCU (unidad de control de comunicaciones)
2. Código QR de la CCU
1. Icono de conexión de la aplicación
2. Indicador de nivel de la batería del teléfono
12
1
2
UBBDS0S0.book Page 1 Tuesday, June 15, 2021 8:49 AM

Características especiales
5-2
5
NOTAUna vez pareado, el teléfono se regis-
tra en la CCU. La próxima vez que dé
el contacto del vehículo y la aplicación
MyRide esté activada, la conexión se
ejecutará automáticamente.
 Solo se puede conectar un teléfono a
la CCU a la vez.
 Si se ha registrado más de un teléfono
en la CCU, se conectará el primer te-
léfono que esté dentro del radio de al-
cance.
UBBDS0S0.book Page 2 Tuesday, June 15, 2021 8:49 AM

Funciones de los instrumentos y mand os
6-1
6
SAU77123
Luces indica doras y de aviso
SAU88900
Luces ind icadoras de los
intermitentes “ ” y “ ”
Cada luz indicadora parpadea cuando el
correspondiente intermitente está activa-
do.
SAU88910
Luz ind icadora de la luz d e
carretera “ ”
La luz indicadora se enciende cuando es-
tán encendidas las luces de carretera.
SAU88712
Luz ind icadora de avería (MIL) “ ”
Esta luz se enciende o parpadea si se de-
tecta una anomalía en el motor u otro siste-
ma de control del vehículo. En ese caso,
haga revisar el sistema de autodiagnóstico
del vehículo en un concesionario Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar dando el contacto. La
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende inicialmente cuando se da el
contacto o permanece encendida, haga re-
visar el vehículo en un concesionario
Yamaha.
ATENCIÓN
SCA26820
Si la luz MIL comienza a parpa dear, re-
d uzca el régimen del motor para evitar
d años en el sistema de escape.NOTAEl sistema de diagnóstico incorporado
controla de forma sensible el motor para
detectar deterioro y fallos del sistema de
control de emisiones. Por tanto, la MIL pue-
de encenderse o parpadear debido a modi-
ficaciones del vehículo, falta de
mantenimiento o uso excesivo o inadecua-
do del vehículo. Para evitarlo, tenga en
cuenta estas precauciones.
 No intente modificar el software de la
unidad de control del motor.
 No instale ningún accesorio eléctrico
que interfiera con el control del motor.
 No utilice accesorios ni piezas no ori-
ginales para la suspensión, bujías, in-
yectores, sistema de escape, etc.
 No modifique las especificaciones de
la transmisión (cadena, piñones, llan-
tas, neumáticos, etc.).
 No desmonte ni altere el sensor de
O2, el sistema de inducción de aire ni
piezas del escape (catalizadores o
EXUP, etc.).
1. Luz indicadora de intermitencia
izquierda “ ”
2. Luz indicadora de notificación entrante “ ”
3. Luz indicadora del sistema de control de tracción “ ”
4. Luz de aviso del sistema ABS “ ”
5. Luz indicadora de la luz de carretera “ ”
6. Luz indicadora de avería “ ”
7. Luz indicadora del sistema de parada- arranque “ ”
8. Luz indicadora del sistema de llave inteligente “ ”
9. Luz indicadora de llamada entrante “ ”
10.Luz indicadora de intermitencia derecha “ ”
4
110
5
6
7
8
23 9
UBBDS0S0.book Page 1 Tuesday, June 15, 2021 8:49 AM

Funciones de los instrumentos y mand os
6-2
6
Mantenga la correa trapezoidal y la
correa de transmisión de forma co-
rrecta (si está equipado).
 Mantenga la presión correcta de los
neumáticos.
 No utilice el vehículo en condiciones
extremas. Por ejemplo, apertura y cie-
rre repetidos o excesivos del acelera-
dor, acelerones, derrapajes,
caballitos, etc.
SAU88890
Luz de aviso d el sistema ABS “ ”
Esta luz de aviso se enciende cuando se da
el contacto por primera vez y se apaga
después de iniciar la marcha. Si la luz de
aviso se enciende durante la marcha, es
posible que el sistema antibloqueo de fre-
nos no funcione correctamente.
ADVERTENCIA
SWA16043
Si la luz d e aviso del sistema ABS no se
apaga al alcanzar los 10 km/h (6 mi/h) o
si se encien de durante la marcha:
 Extreme las precauciones para evi-
tar el posible bloqueo de las rue das
en una frena da de emergencia.
 Haga revisar el vehículo en un con-
cesionario Yamaha lo antes posi-
ble.
NOTALa luz de aviso del sistema ABS puede en-
cenderse cuando se revoluciona el motor
con el vehículo sobre el caballete central,
pero esto no indica un fallo.
SAU88930
Luz in dica dora del sistema de control de
tracción “ ”
Esta luz indicadora parpadea cuando se ha
activado el control de tracción.
Si el sistema de control de tracción se des-
activa, esta luz indicadora se enciende.
(Véase la página 6-13).NOTACuando se da el contacto del vehículo, la
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende o permanece encendida, haga
comprobar el vehículo en un concesionario
Yamaha.
SAUN2770
Luz ind icadora del sistema d e llave
inteligente “ ”
Esta luz indicadora comunica el estado del
sistema de llave inteligente. Cuando el sis-
tema de llave inteligente funciona con nor-
malidad, esta luz indicadora está apagada.
Si se produce un error en el sistema de lla- ve inteligente, la luz indicadora parpadea.
La luz indicadora parpadea asimismo
cuando hay comunicación entre el vehículo
y la llave inteligente y cuando se realizan
ciertas operaciones del sistema de llave in-
teligente.
SAUN2830
Luz ind
icadora del sistema de parad a-
arranque “ ”
Esta luz indicadora se enciende cuando se
activa el sistema de parada-arranque. La
luz indicadora parpadea cuando el motor
se para automáticamente mediante el sis-
tema de parada-arranque.NOTAAunque el interruptor de parada-arranque
esté situado en Ž, es posible que esta
luz indicadora no se encienda. (Véase la
página 4-1).
SAUN2781
Luz ind icadora de llamad a entrante “ ”
Esta luz indicadora parpadea cuando el te-
léfono conectado recibe una llamada. Si no
responde a la llamada, la luz indicadora
permanece encendida hasta que se quita el
contacto del vehículo.
A
UBBDS0S0.book Page 2 Tuesday, June 15, 2021 8:49 AM

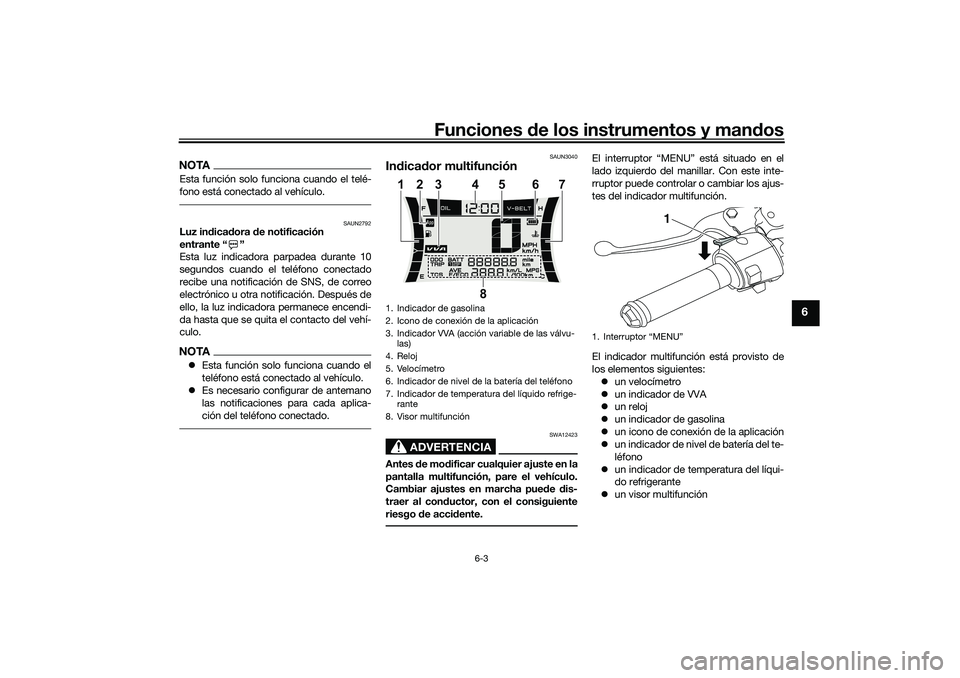

Funciones de los instrumentos y mand os
6-3
6
NOTAEsta función solo funciona cuando el telé-
fono está conectado al vehículo.
SAUN2792
Luz indica dora de notificación
entrante “ ”
Esta luz indicadora parpadea durante 10
segundos cuando el teléfono conectado
recibe una notificación de SNS, de correo
electrónico u otra notificación. Después de
ello, la luz indicadora permanece encendi-
da hasta que se quita el contacto del vehí-
culo.NOTA Esta función solo funciona cuando el
teléfono está conectado al vehículo.
 Es necesario configurar de antemano
las notificaciones para cada aplica-
ción del teléfono conectado.
SAUN3040
Indica dor multifunción
ADVERTENCIA
SWA12423
Antes de mo dificar cualquier ajuste en la
pantalla multifunción, pare el vehículo.
Cambiar ajustes en marcha pue de dis-
traer al con ductor, con el consiguiente
riesgo de acci dente.
El interruptor “MENU” está situado en el
lado izquierdo del manillar. Con este inte-
rruptor puede controlar o cambiar los ajus-
tes del indicador multifunción.
El indicador multifunción está provisto de
los elementos siguientes:
 un velocímetro
 un indicador de VVA
 un reloj
 un indicador de gasolina
 un icono de conexión de la aplicación
 un indicador de nivel de batería del te-
léfono
 un indicador de temperatura del líqui-
do refrigerante
 un visor multifunción
1. Indicador de gasolina
2. Icono de conexión de la aplicación
3. Indicador VVA (acción variable de las válvu-
las)
4. Reloj
5. Velocímetro
6. Indicador de nivel de la batería del teléfono
7. Indicador de temperatura del líquido refrige- rante
8. Visor multifunción
8
1345 7
6
2
1.
1
UBBDS0S0.book Page 3 Tuesday, June 15, 2021 8:49 AM

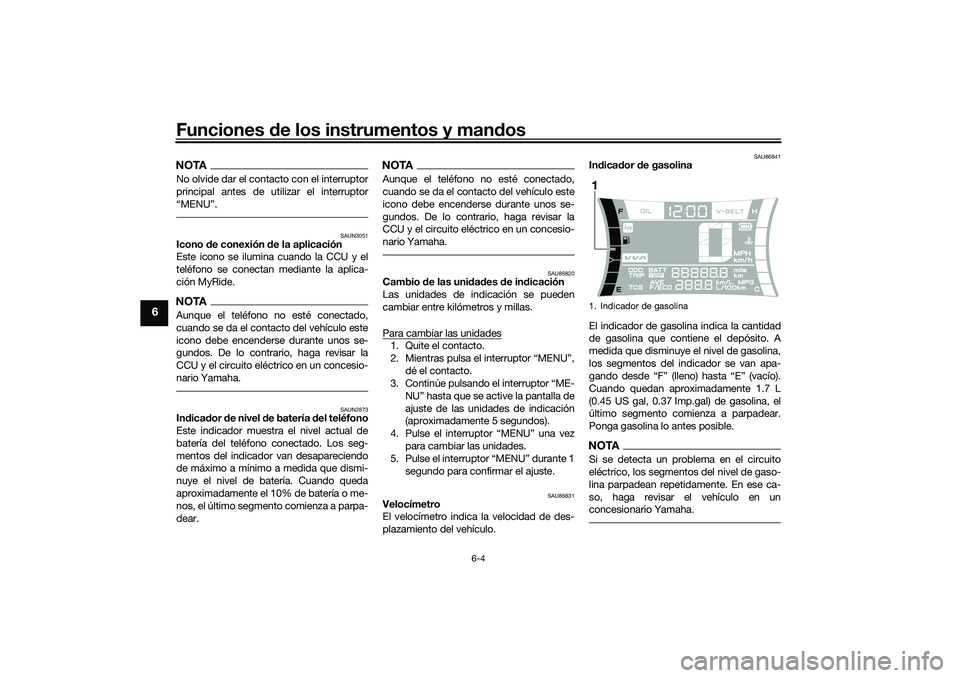

Funciones de los instrumentos y mand os
6-4
6
NOTANo olvide dar el contacto con el interruptor
principal antes de utilizar el interruptor
“MENU”.
SAUN3051
Icono de conexión d e la aplicación
Este icono se ilumina cuando la CCU y el
teléfono se conectan mediante la aplica-
ción MyRide.NOTAAunque el teléfono no esté conectado,
cuando se da el contacto del vehículo este
icono debe encenderse durante unos se-
gundos. De lo contrario, haga revisar la
CCU y el circuito eléctrico en un concesio-
nario Yamaha.
SAUN2873
In dica dor de nivel d e batería del teléfono
Este indicador muestra el nivel actual de
batería del teléfono conectado. Los seg-
mentos del indicador van desapareciendo
de máximo a mínimo a medida que dismi-
nuye el nivel de batería. Cuando queda
aproximadamente el 10% de batería o me-
nos, el último segmento comienza a parpa-
dear.
NOTAAunque el teléfono no esté conectado,
cuando se da el contacto del vehículo este
icono debe encenderse durante unos se-
gundos. De lo contrario, haga revisar la
CCU y el circuito eléctrico en un concesio-
nario Yamaha.
SAU86820
Cambio de las uni dad es de in dicación
Las unidades de indicación se pueden
cambiar entre kilómetros y millas.
Para cambiar las unidades1. Quite el contacto.
2. Mientras pulsa el interruptor “MENU”,
dé el contacto.
3. Continúe pulsando el interruptor “ME-
NU” hasta que se active la pantalla de
ajuste de las unidades de indicación
(aproximadamente 5 segundos).
4. Pulse el interruptor “MENU” una vez para cambiar las unidades.
5. Pulse el interruptor “MENU” durante 1
segundo para confirmar el ajuste.
SAU86831
Velocímetro
El velocímetro indica la velocidad de des-
plazamiento del vehículo.
SAU86841
Indica dor de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. A
medida que disminuye el nivel de gasolina,
los segmentos del indicador se van apa-
gando desde “F” (lleno) hasta “E” (vacío).
Cuando quedan aproximadamente 1.7 L
(0.45 US gal, 0.37 Imp.gal) de gasolina, el
último segmento comienza a parpadear.
Ponga gasolina lo antes posible.NOTASi se detecta un problema en el circuito
eléctrico, los segmentos del nivel de gaso-
lina parpadean repetidamente. En ese ca-
so, haga revisar el vehículo en un
concesionario Yamaha.1. Indicador de gasolina1
UBBDS0S0.book Page 4 Tuesday, June 15, 2021 8:49 AM

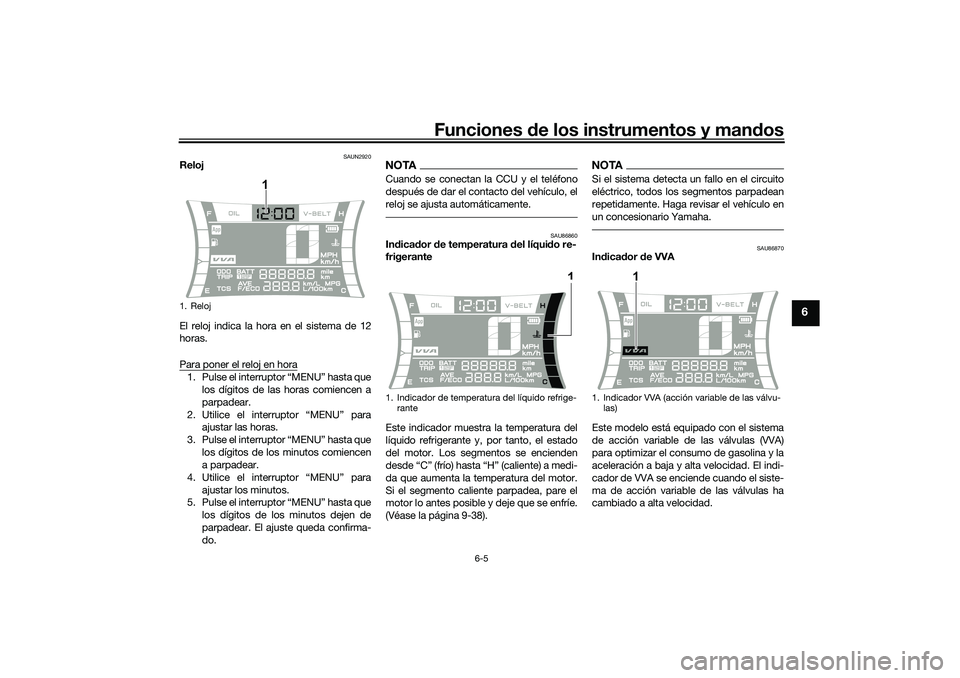

Funciones de los instrumentos y mand os
6-5
6
SAUN2920
Reloj
El reloj indica la hora en el sistema de 12
horas.
Para poner el reloj en hora1. Pulse el interruptor “MENU” hasta que
los dígitos de las horas comiencen a
parpadear.
2. Utilice el interruptor “MENU” para ajustar las horas.
3. Pulse el interruptor “MENU” hasta que los dígitos de los minutos comiencen
a parpadear.
4. Utilice el interruptor “MENU” para ajustar los minutos.
5. Pulse el interruptor “MENU” hasta que
los dígitos de los minutos dejen de
parpadear. El ajuste queda confirma-
do.
NOTACuando se conectan la CCU y el teléfono
después de dar el contacto del vehículo, el
reloj se ajusta automáticamente.
SAU86860
Indica dor d e temperatura del líqui do re-
frigerante
Este indicador muestra la temperatura del
líquido refrigerante y, por tanto, el estado
del motor. Los segmentos se encienden
desde “C” (frío) hasta “H” (caliente) a medi-
da que aumenta la temperatura del motor.
Si el segmento caliente parpadea, pare el
motor lo antes posible y deje que se enfríe.
(Véase la página 9-38).
NOTASi el sistema detecta un fallo en el circuito
eléctrico, todos los segmentos parpadean
repetidamente. Haga revisar el vehículo en
un concesionario Yamaha.
SAU86870
In dica dor d e VVA
Este modelo está equipado con el sistema
de acción variable de las válvulas (VVA)
para optimizar el consumo de gasolina y la
aceleración a baja y alta velocidad. El indi-
cador de VVA se enciende cuando el siste-
ma de acción variable de las válvulas ha
cambiado a alta velocidad.
1. Reloj
1
1. Indicador de temperatura del líquido refrige- rante
1
1. Indicador VVA (acción variable de las válvu-las)
1
UBBDS0S0.book Page 5 Tuesday, June 15, 2021 8:49 AM

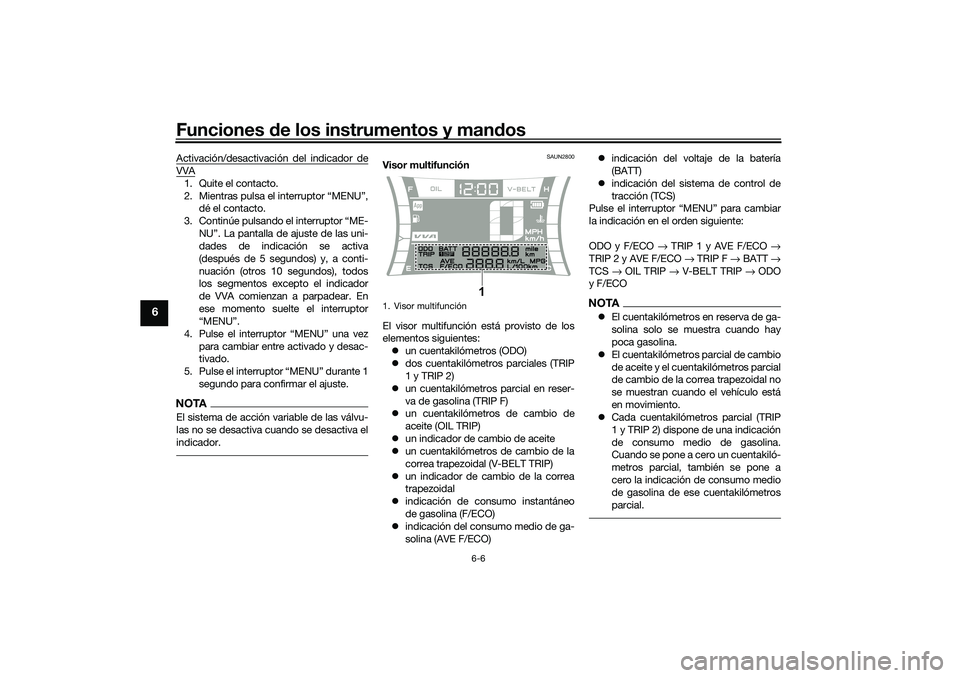

Funciones de los instrumentos y mand os
6-6
6
Activación/desactivación del indicador deVVA1. Quite el contacto.
2. Mientras pulsa el interruptor “MENU”,
dé el contacto.
3. Continúe pulsando el interruptor “ME- NU”. La pantalla de ajuste de las uni-
dades de indicación se activa
(después de 5 segundos) y, a conti-
nuación (otros 10 segundos), todos
los segmentos excepto el indicador
de VVA comienzan a parpadear. En
ese momento suelte el interruptor
“MENU”.
4. Pulse el interruptor “MENU” una vez para cambiar entre activado y desac-
tivado.
5. Pulse el interruptor “MENU” durante 1 segundo para confirmar el ajuste.NOTAEl sistema de acción variable de las válvu-
las no se desactiva cuando se desactiva el
indicador.
SAUN2800
Visor multifunción
El visor multifunción está provisto de los
elementos siguientes: un cuentakilómetros (ODO)
 dos cuentakilómetros parciales (TRIP
1 y TRIP 2)
 un cuentakilómetros parcial en reser-
va de gasolina (TRIP F)
 un cuentakilómetros de cambio de
aceite (OIL TRIP)
 un indicador de cambio de aceite
 un cuentakilómetros de cambio de la
correa trapezoidal (V-BELT TRIP)
 un indicador de cambio de la correa
trapezoidal
 indicación de consumo instantáneo
de gasolina (F/ECO)
 indicación del consumo medio de ga-
solina (AVE F/ECO) 
indicación del voltaje de la batería
(BATT)
 indicación del sistema de control de
tracción (TCS)
Pulse el interruptor “MENU” para cambiar
la indicación en el orden siguiente:
ODO y F/ECO → TRIP 1 y AVE F/ECO →
TRIP 2 y AVE F/ECO → TRIP F → BATT →
TCS → OIL TRIP → V-BELT TRIP → ODO
y F/ECO
NOTA El cuentakilómetros en reserva de ga-
solina solo se muestra cuando hay
poca gasolina.
 El cuentakilómetros parcial de cambio
de aceite y el cuentakilómetros parcial
de cambio de la correa trapezoidal no
se muestran cuando el vehículo está
en movimiento.
 Cada cuentakilómetros parcial (TRIP
1 y TRIP 2) dispone de una indicación
de consumo medio de gasolina.
Cuando se pone a cero un cuentakiló-
metros parcial, también se pone a
cero la indicación de consumo medio
de gasolina de ese cuentakilómetros
parcial.
1. Visor multifunción
1
UBBDS0S0.book Page 6 Tuesday, June 15, 2021 8:49 AM
