2021 TOYOTA YARIS HATCHBACK display

237
4
YARIS(HB) Owner's Manual_Europe_MK0001_da
4-5. Brug af systemer til sikker og let kørsel
Kørsel
mer ind i registreringsområdet
• Umiddelbart efter overvågning af blin- de vinkler er slået til
lI følgende situationer kan det oftere
ske, at systemet t il overvågning af
blinde vinkler unødvendigt registrerer
et køretøj og/eller objekt:
• Når sensoren er fejljusteret på grund
af et kraftigt slag mod sensoren eller
dens omgivelser
• Når der er kort afstand mellem din bil
og et autoværn, en mur osv., der kom-
mer ind i registreringsområdet
• Ved kørsel op eller ned ad flere på
hinanden følgende stejle hældninger
som fx bakker, hulninger i vejen osv.
• Når vejbanerne er smalle eller ved
kørsel langs kanten af en vejbane, og
en bil i en anden bane end den til-
grænsende kører ind i registrerings-
området
• Ved kørsel på veje med skarpe sving, flere kurver eller ujævne overflader
• Når hjulene skrider ud eller snurrer rundt
• Når der kun er kort afstand mellem din
bil og et efterfølgende køretøj
• Når genstande (fx en cykelholder) er monteret bag på bilen*: Hvis monteret

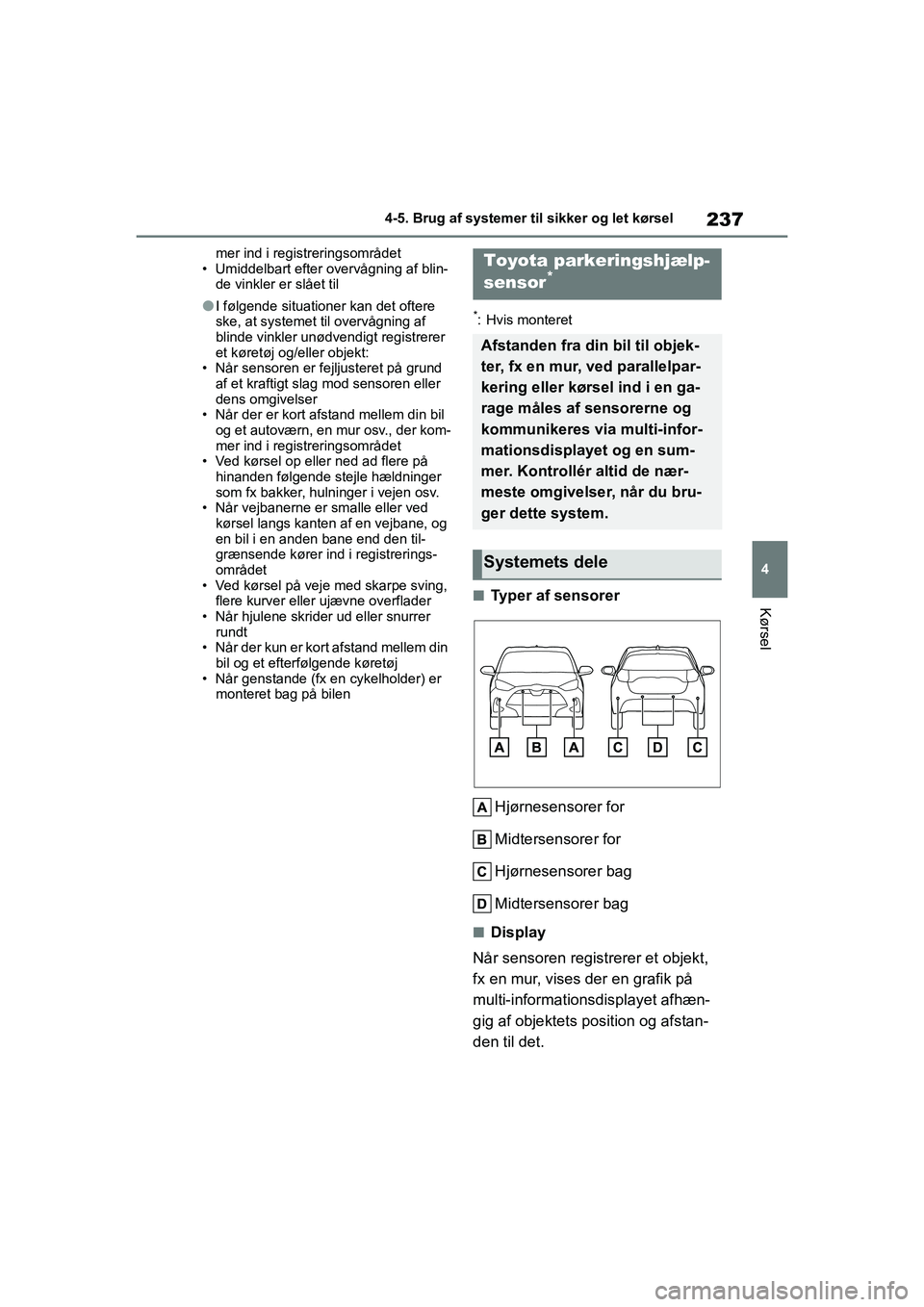

nTyper af sensorer
Hjørnesensorer for
Midtersensorer for
Hjørnesensorer bag
Midtersensorer bag
nDisplay
Når sensoren registrerer et objekt,
fx en mur, vises der en grafik på
multi-informations displayet afhæn-
gig af objektets position og afstan-
den til det.
Toyota parkeringshjælp-
sensor*
Afstanden fra din bil til objek-
ter, fx en mur, ved parallelpar-
kering eller kørsel ind i en ga-
rage måles af sensorerne og
kommunikeres via multi-infor-
mationsdisplayet og en sum-
mer. Kontrollér altid de nær-
meste omgivelser, når du bru-
ger dette system.
Systemets dele
YARIS(HB)_OM_Europe_OMK0001DK.book Page 237 Tuesday, March 2, 2021 9:30 AM

238
YARIS(HB) Owner's Manual_Europe_MK0001_da
4-5. Brug af systemer til sikker og let kørsel

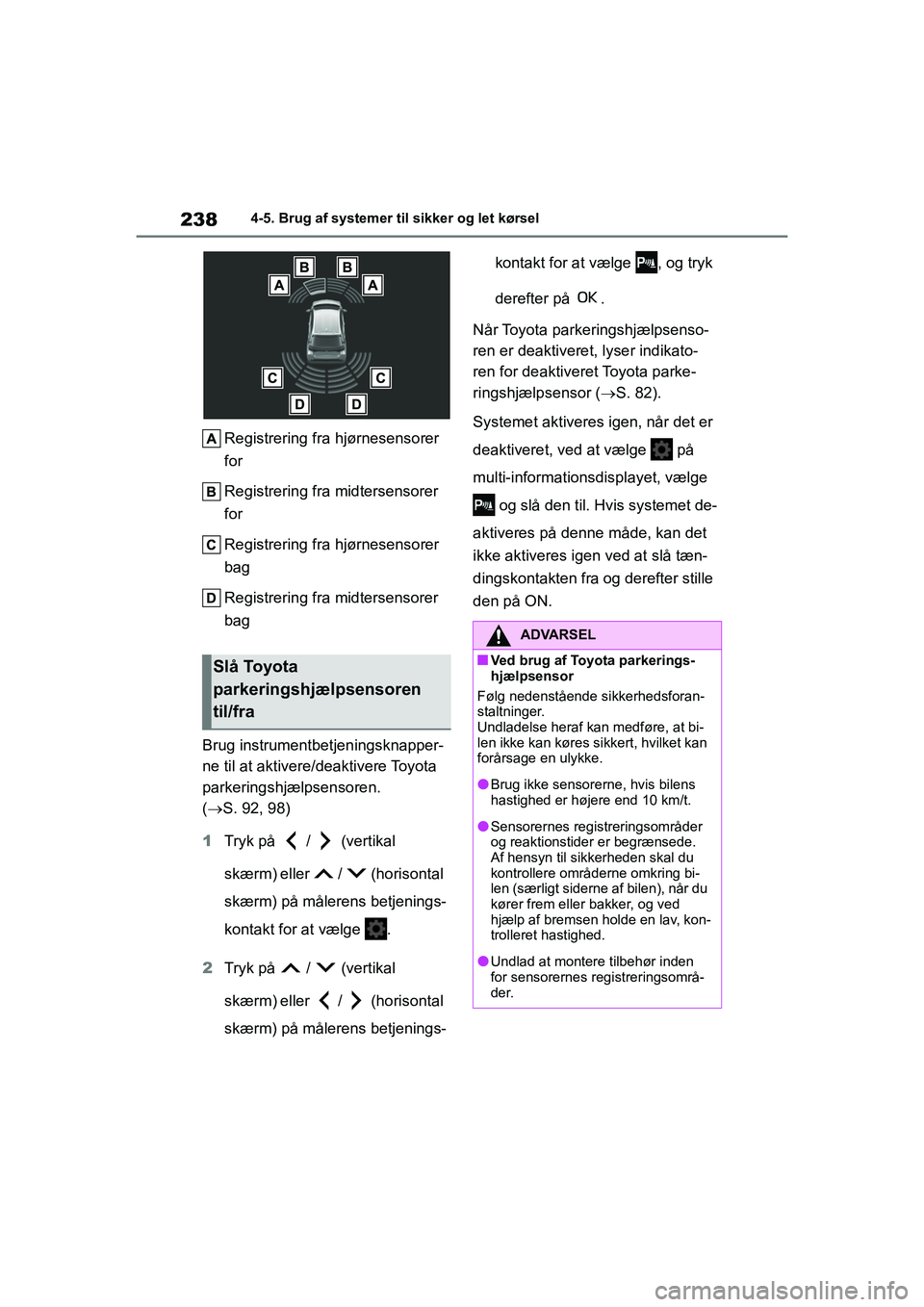

Registrering fra hjørnesensorer
for
Registrering fra midtersensorer
for
Registrering fra hjørnesensorer
bag
Registrering fra midtersensorer
bag
Brug instrumentbetjeningsknapper-
ne til at aktivere/deaktivere Toyota
parkeringshjælpsensoren.
(  S. 92, 98)
1 Tryk på / (vertikal
skærm) eller / (horisontal
skærm) på målerens betjenings-
kontakt for at vælge .
2 Tryk på / (vertikal
skærm) eller / (horisontal
skærm) på målerens betjenings- kontakt for at vælge , og tryk
derefter på .
Når Toyota parkeringshjælpsenso-
ren er deaktiveret, lyser indikato-
ren for deaktiveret Toyota parke-
ringshjælpsensor ( S. 82).
Systemet aktiveres igen, når det er
deaktiveret, ved at vælge på
multi-informations displayet, vælge
og slå den til. Hvis systemet de-
aktiveres på denne måde, kan det
ikke aktiveres igen ved at slå tæn-
dingskontakten fra og derefter stille
den på ON.
Slå Toyota
parkeringshjælpsensoren
til/fra
ADVARSEL
nVed brug af Toyota parkerings-
hjælpsensor
Følg nedenstående sikkerhedsforan-
staltninger.
Undladelse heraf kan medføre, at bi-
len ikke kan køres sikkert, hvilket kan
forårsage en ulykke.
lBrug ikke sensorerne, hvis bilens
hastighed er højere end 10 km/t.
lSensorernes registreringsområder
og reaktionstider er begrænsede.
Af hensyn til sikkerheden skal du
kontrollere områderne omkring bi-
len (særligt siderne af bilen), når du
kører frem eller bakker, og ved
hjælp af bremsen holde en lav, kon-
trolleret hastighed.
lUndlad at montere tilbehør inden
for sensorernes registreringsområ-
der.
YARIS(HB)_OM_Europe_OMK0001DK.book Page 238 Tuesday, March 2, 2021 9:30 AM

239
4
YARIS(HB) Owner's Manual_Europe_MK0001_da
4-5. Brug af systemer til sikker og let kørsel
Kørsel
nSystemet kan benyttes, når
lTændingskontakten står på ON.
lFunktionen Toyota parkeringshjælp-
sensor er slået til.
lBilens hastighed er lavere end ca.
10 km/t.
lDer er valgt en anden gearstilling end P.
lRattet er drejet ca. 90° eller mere (si-
desensorer for, sidesensorer bag)
(hvis monteret)
nHvis "Rengør sensor" vises på mul-
ti-informationsdisplayet
En sensor kan blive dækket af vanddrå-
ber, is, sne, snavs osv. Fjern vanddrå-
berne, isen, sneen, snavset osv. fra sen-
soren, så systemet kan fungere normalt
igen.
Der kan dannes is på sensoren ved lave
temperaturer, og der vises en advar-
selsmeddelelse om, at sensoren ikke
kan registrere objekter. Når isen smelter,
fungerer systemet normalt igen.
ADVARSEL
lHvis området lige under kofangerne
ikke registreres.
Tynde pæle eller genstande i lavere
højde end sensoren vil muligvis ik-
ke blive registreret, når bilen nær-
mer sig dem, selvom de har været
registreret tidligere.
nHvornår skal funktionen deakti-
veres?
I følgende situationer skal funktionen
deaktiveres, da den kan blive aktiveret,
også når der ikke er risiko for en kollisi-
on.
lBilen er udstyret med en kommer-
ciel radioantenne, en trådløs anten-
ne eller tågelygter.
lHvis for- eller bagkofangeren eller
sensoren får et hårdt stød.
lHvis du har monteret et uoriginalt
ophæng (sænket undervogn osv.).
lDer er monteret bugseringsøjer.
lDer er monteret en bagbelyst num-
merplade.
nVed brug af Toyota parkerings-
hjælpsensor
I følgende situatione r vil systemet mu-
ligvis ikke fungere korrekt på grund af
en sensorfejl osv. Få bilen efterset af
en autoriseret Toyota-forhandler/-re-
paratør eller andre kvalificerede fag-
folk.
lDisplayet for Toyota parkerings-
hjælpsensoren blinker eller vises
fast, og der lyder et bip, uden at der
er registreret et objekt.
lHvis området omkring en sensor
kolliderer med noget eller udsættes
for et kraftigt stød.
lHvis kofangeren eller kølergrillen
kolliderer med noget.
lHvis displayet blinker eller vises
fast, og der ikke lyder en summer,
undtagen når lydløs funktion er slå-
et til.
lUndersøg først sensoren, hvis der
opstår en displayfejl.
Hvis fejlen opstår, selvom der ikke
er is, sne eller mudder på sensoren,
er sensoren sandsynligvis defekt.
nVed bilvask
Udsæt ikke sensorerne for store ka-
skader af vand eller damp.
Der er risiko for, at sensorerne ikke
virker korrekt.
lVed brug af højtryksrenser til bil-
vask må der ikke sp røjtes vand di-
rekte på sensorerne, da dette kan
beskadige sensorerne.
lVed brug af damp til bilvask må
dampen ikke rettes mod steder tæt
på sensorerne, da dette kan beska-
dige sensorerne.
YARIS(HB)_OM_Europe_OMK0001DK.book Page 239 Tuesday, March 2, 2021 9:30 AM

240
YARIS(HB) Owner's Manual_Europe_MK0001_da
4-5. Brug af systemer til sikker og let kørsel
nInformationer fra sensorer
Under brug kan følgende situationer op-
stå.
lSensorerne kan muligvis kun registre-
re objekter tæt på for- og bagkofan-
gerne.
lAfhængig af objektets form og andre
faktorer kan registreringsafstanden af-
kortes eller registrering være umulig.
lHvis et objekt er meget tæt på en sen-
sor, vil det muligvis ikke blive registre-
ret.
lDer vil være en ko rt forsinkelse mel-
lem registreringen af et objekt og vis-
ningen heraf. Selv ved lave hastighe-
der er der mulighed for, at objektet
kommer inden for sensorens registre-
ringsområder, inden displayet vises,
og advarselsbippet lyder.
lDet kan være svært at høre summe-
ren på grund af audiosystemets lyd-
styrke eller luftstøj fra airconditionsy-
stemet.
lDet kan være svært at høre summe-
ren, hvis summere for andre systemer
er aktiveret.
nForhold, hvor funktionen muligvis
ikke fungerer korrekt
Visse forhold ved bilen og i omgivelser-
ne kan påvirke en sensors evne til at re-
gistrere objekter korrekt. Det drejer sig
om bl.a. følgende forhold:
lDer er vanddråber, snavs, sne eller is
på en sensor. (Problemet løses ved at
tørre sensorerne af).
lEn sensor er frosset. (Problemet lø-
ses ved at tø området op).
I særlig koldt vejr kan det ske, at
skærmens visning er unormal, eller at
objekter som fx en mur ikke registre-
res, hvis en sensor er frosset.
lEn sensor er dækket af noget.
lNår en sensor eller området omkring
en sensor er meget varmt eller koldt.
lPå en meget ujævn vej, på en skrå-
ning, på grus eller på græs.
lDer er meget støj i området omkring bilen på grund af b
ilhorn, motorcykel-
motorer, trykluftsbr emserne på store
køretøjer eller andre kraftige lyde,
som frembringer ultralydsbølger.
lDer er en anden bil i nærheden, der er
udstyret med sensorer for parkerings-
hjælp.
lEn sensor er belagt med et lag spray,
eller det regner kraftigt.
lHvis en sensor rammes af en stor
mængde vand, fx ved kørsel på en
oversvømmet vej.
lHvis bilen hælder i betydelig grad.
lBilen nærmer sig en høj eller rund
kantsten.
lHvis objekter kommer for tæt på sen-
soren.
nObjekter, som muligvis ikke regi-
streres korrekt
Formen på objektet kan gøre, at senso-
ren ikke kan registrere den. Vær særligt
opmærksom i forbindelse med følgende
objekter:
lLedninger, hegn, reb osv.
lBomuld, sne og andre materialer, der
absorberer lydbølger
lGenstande med skarpe hjørner
lLave objekter
lHøje objekter med overdele, der rager
udad i retning mod bilen
Personer vil muligvis ikke blive registre-
ret, hvis de er iført visse former for be-
klædning.
YARIS(HB)_OM_Europe_OMK0001DK.book Page 240 Tuesday, March 2, 2021 9:30 AM

242
YARIS(HB) Owner's Manual_Europe_MK0001_da
4-5. Brug af systemer til sikker og let kørsel
summeren for det nærmeste ob-
jekt.
 Summeren afbrydes i visse situ-
ationer, selvom sensorerne er
aktive. (automatisk dæmpning af
summer)
nJustering af summerens lyd-
styrke
Summerens lydstyrk e kan justeres
på multi-informationsdisplayet.
Brug instrumentbetjeningsknapper-
ne til at ændre indstillinger.
(  S. 92, 98)
1 Tryk på instrumentbetjenings-
knappen / (vertikal
skærm) eller / (horisontal
skærm) for at vælge .
2 Tryk på instrumentbetjenings-
knappen / (vertikal
skærm) eller / (horisontal
skærm) for at vælge , og hold
derefter inde.
3 Vælg den ønskede lydstyrke, og
tryk derefter på .
Hver gang der trykkes på kontakten,
skifter lydstyrkeniveauet mellem 1, 2 og
3.
nAfbrydelse af en summer
Der vises en afbryderknap på multi-
informationsdisplayet, når der regi-
streres et objekt. Tryk på for at
afbryde summeren.
Summerne for Toyota parkerings-
hjælpsensoren og RCTA-funktio-
nen (hvis monteret) afbrydes samti-
digt.
Frakoblingen af lyden annulleres
automatisk i følgende situationer:
 Når gearvælgeren flyttes.
 Når bilens hastighed har over-
skredet en bestemt hastighed.
 Ved fejl i en sensor eller hvis sy-
stemet er midlertidigt utilgænge-
ligt
 Når funktionen deaktiveres ma-
nuelt.
 Når tændingskontakten er slået
fra.
YARIS(HB)_OM_Europe_OMK0001DK.book Page 242 Tuesday, March 2, 2021 9:30 AM

244
YARIS(HB) Owner's Manual_Europe_MK0001_da
4-5. Brug af systemer til sikker og let kørsel
nSidespejlindikatorens synlighed
I stærkt sollys kan det være svært at se
sidespejl-indikatoren.
nRCTA-summerens hørbarhed
Det kan være vanskeligt at høre RCTA-
summeren for andre kraftige lyde, fx
hvis der er skruet hø jt op for audiosyste-
met.
nNår "RCTA-system ikke tilgænge-
ligt. Se instruktionsbogen" vises på
multi-informationsdisplayet
Sensorens spænding er unormal, eller
der kan være vand, sne, mudder osv.
omkring sensorområdet over bagkofan-
geren. ( S. 233)
Den bør vende tilbage til normal funkti-
on, hvis vandet, sneen, mudderet osv.
fjernes fra sensorområdet. Desuden
fungerer sensoren muligvis ikke normalt
i ekstremt varmt eller koldt vejr.
nNår "Fejl i RCTA-system. Kontakt
forhandler" vises på multi-informa-
tionsdisplayet
Sensoren kan være defekt eller fejljuste-
ret. Få bilen efterset hos en autoriseret
Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk.
nSideradarsensorer bag
S. 233
nBetjening af RCTA-funktionen
RCTA-funktionen anvender radar-
sensorer i siden bag på bilen til at
registrere biler, der nærmer sig fra
højre eller venstre bag bilen og ad-
varer føreren om disse biler ved at
blinke med indikatorerne på side-
spejlene og aktivere en summer. Biler, der nærmer sig
Registreringsområder for biler,
der nærmer sig
nRCTA-funktionens registre-
ringsområder
Nedenfor skitseres de områder, kø-
retøjer kan registreres inden for.
Summeren kan advare føreren om
biler, der kommer på afstand med
højere hastighed.
RCTA-funktion
YARIS(HB)_OM_Europe_OMK0001DK.book Page 244 Tuesday, March 2, 2021 9:30 AM

245
4
YARIS(HB) Owner's Manual_Europe_MK0001_da
4-5. Brug af systemer til sikker og let kørsel
Kørsel
Eksempel:
nRCTA-funktionen fungerer når:
RCTA-funktionen fungerer, når alle føl-
gende betingelser er opfyldt:
lTændingskontakten står på ON.
lRCTA-funktionen er slået til.
lGearvælgeren står på R.
lBilens hastighed er under ca. 8 km/t.
lHastigheden for køretøjet, der nær-
mer sig, er mellem ca. 8 km/t og
28 km/t.
nJustering af summerens lydstyrke
Summerens lydstyrke kan justeres på
multi-informationsdisplayet.
Brug instrumentbetje ningsknapperne til
at ændre indstillinger. ( S. 92, 98)
1 Tryk på instrumentbetjeningsknap-
pen / (vertikal skærm) eller
/ (horisontal skærm) for at
vælge .
2 Tryk på instrumentbetjeningsknap-
pen / (vertikal skærm) eller
/ (horisontal skærm) for at
vælge "RCTA", og hold derefter
inde.
3 Vælg den ønskede lydstyrke, og tryk
derefter på .
Hver gang der trykkes på kontakten,
skifter lydstyrkeniveauet mellem 1, 2 og
3.
nMidlertidig afbrydelse af en sum-
mer
Der vises en afbryderknap på multi-in-
formationsdisplayet, når der registreres
et køretøj eller et objekt. Tryk på for
at afbryde summeren.
Summerne for Toyota parkeringshjælp-
sensoren og RCTA-funktionen afbrydes
samtidigt.
Frakoblingen af lyden annulleres auto-
matisk i følgende situationer:
lNår gearvælgeren flyttes.
lNår bilens hastighed har overskredet
en bestemt hastighed.
lVed fejl i en sensor eller hvis systemet
er midlertidigt utilgængeligt
lNår funktionen deaktiveres manuelt.
lNår tændingskontakten er slået fra.
nForhold, hvor RCTA-funktionen ik-
ke vil registrere et køretøj
RCTA-funktionen er ikke beregnet til at
registrere følgende ty pe køretøjer og/el-
ler objekter:
lKøretøjer, der nærmer sig direkte bag-
fra
lBiler, der parkerer baglæns i en parke-
ringsbås ved siden af din bil
lBiler, der ikke kan registreres af sen-
sorerne, på grund af forhindringer
lAutoværn, mure, skilte, parkerede bi-
ler og lignende stillestående objekter*
lMindre motorcykler, cykler, fodgænge-
re osv.*
lKøretøjer, der bevæger sig væk fra
din bil
Hastighed på bi-
ler, der nærmer sig Omtrentlig ad-
varselsafstand
28 km/t (hurtigt)20 m
8 km/t (langsomt)5,5 m
YARIS(HB)_OM_Europe_OMK0001DK.book Page 245 Tuesday, March 2, 2021 9:30 AM

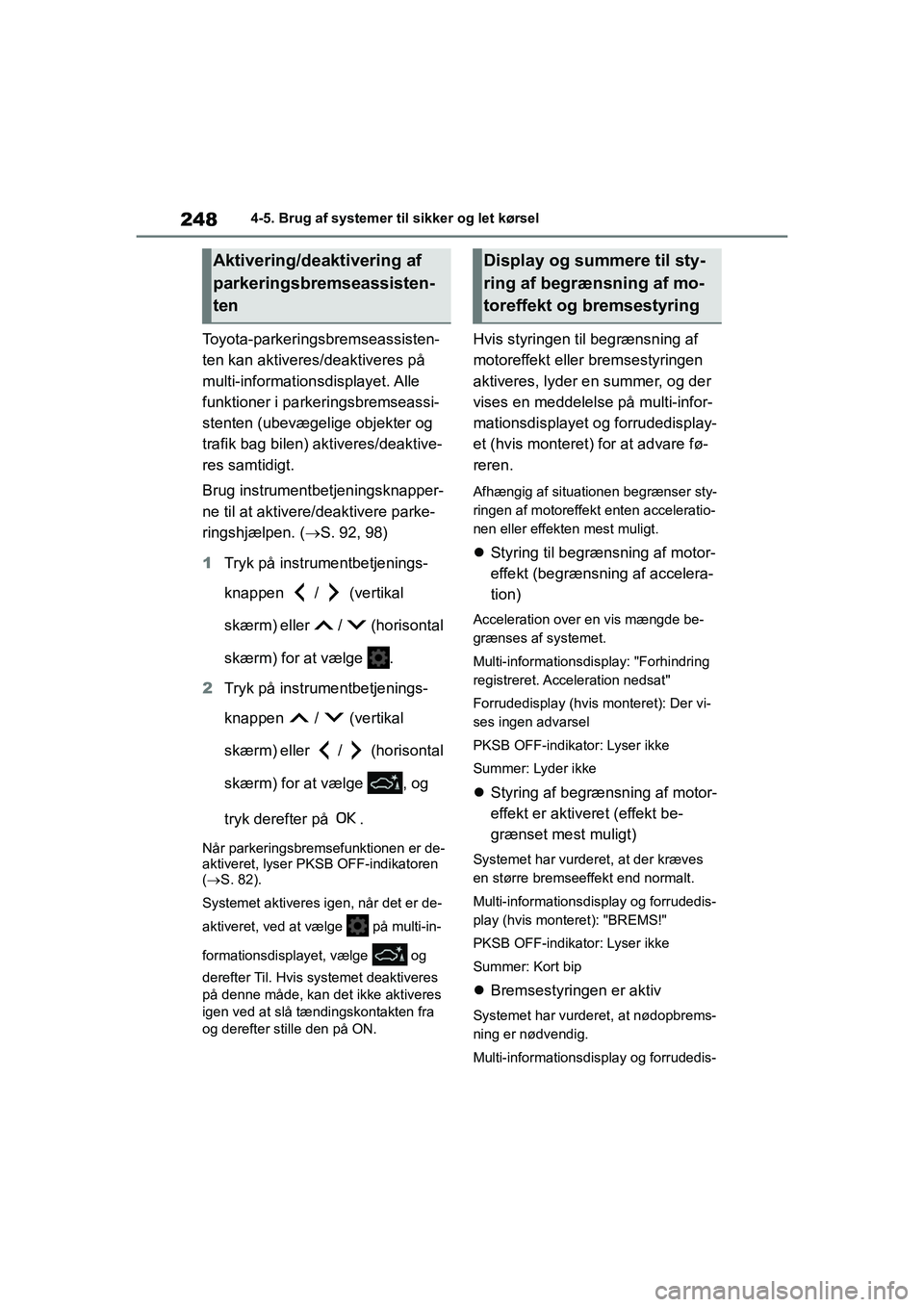

248
YARIS(HB) Owner's Manual_Europe_MK0001_da
4-5. Brug af systemer til sikker og let kørsel
Toyota-parkeringsbremseassisten-
ten kan aktiveres/deaktiveres på
multi-informationsdisplayet. Alle
funktioner i parkeringsbremseassi-
stenten (ubevægelige objekter og
trafik bag bilen) aktiveres/deaktive-
res samtidigt.
Brug instrumentbetjeningsknapper-
ne til at aktivere/deaktivere parke-
ringshjælpen. ( S. 92, 98)
1 Tryk på instrumentbetjenings-
knappen / (vertikal
skærm) eller / (horisontal
skærm) for at vælge .
2 Tryk på instrumentbetjenings-
knappen / (vertikal
skærm) eller / (horisontal
skærm) for at vælge , og
tryk derefter på .
Når parkeringsbremsefunktionen er de-
aktiveret, lyser PKSB OFF-indikatoren
(S. 82).
Systemet aktiveres igen, når det er de-
aktiveret, ved at vælge på multi-in-
formationsdisplayet, vælge og
derefter Til. Hvis systemet deaktiveres
på denne måde, kan det ikke aktiveres
igen ved at slå tændingskontakten fra
og derefter stille den på ON.
Hvis styringen til begrænsning af
motoreffekt eller bremsestyringen
aktiveres, lyder en summer, og der
vises en meddelelse på multi-infor-
mationsdisplayet og forrudedisplay-
et (hvis monteret) for at advare fø-
reren.
Afhængig af situationen begrænser sty-
ringen af motoreffekt enten acceleratio-
nen eller effekten mest muligt.
Styring til begrænsning af motor-
effekt (begrænsning af accelera-
tion)
Acceleration over en vis mængde be-
grænses af systemet.
Multi-informationsdisplay: "Forhindring
registreret. Acceleration nedsat"
Forrudedisplay (hvis monteret): Der vi-
ses ingen advarsel
PKSB OFF-indikator: Lyser ikke
Summer: Lyder ikke
 Styring af begrænsning af motor-
effekt er aktiveret (effekt be-
grænset mest muligt)
Systemet har vurderet, at der kræves
en større bremseeffekt end normalt.
Multi-informationsdisplay og forrudedis-
play (hvis monteret): "BREMS!"
PKSB OFF-indikator: Lyser ikke
Summer: Kort bip
Bremsestyringen er aktiv
Systemet har vurderet, at nødopbrems-
ning er nødvendig.
Multi-informationsdisplay og forrudedis-
Aktivering/deaktivering af
parkeringsbremseassisten-
tenDisplay og summere til sty-
ring af begrænsning af mo-
toreffekt og bremsestyring
YARIS(HB)_OM_Europe_OMK0001DK.book Page 248 Tuesday, March 2, 2021 9:30 AM
