YARIS(HB) Owner's Manual_Europe_MK0003_de

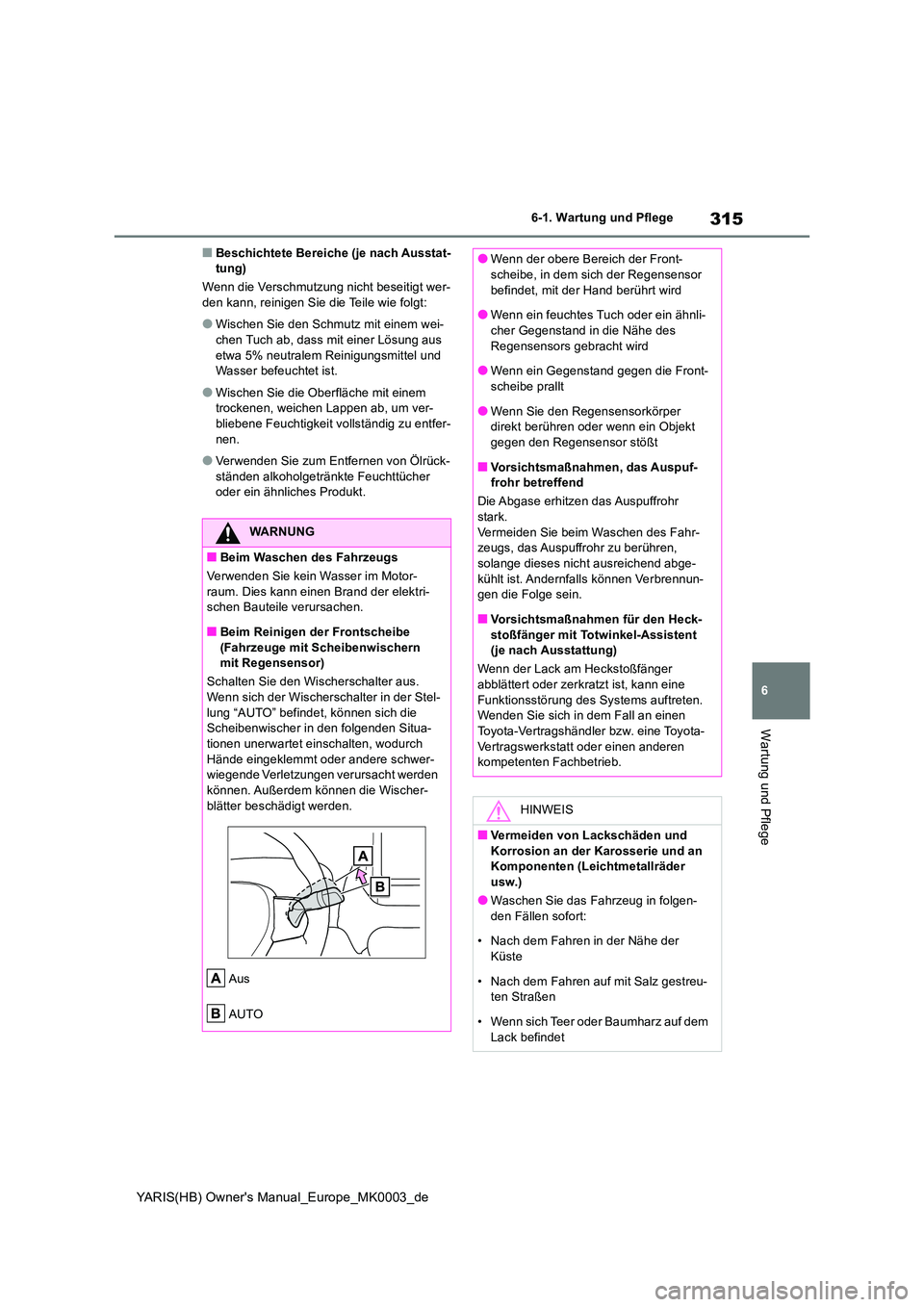

6-1. Wartung und Pflege
Wartung und Pflege
■Beschichtete Bereiche (je nach Ausstat- tung)
Wenn die Verschmutzung nicht beseitigt wer- den kann, reinigen Sie die Teile wie folgt:
●Wischen Sie den Schmutz mit einem wei-chen Tuch ab, dass mit einer Lösung aus
etwa 5% neutralem Reinigungsmittel und Wasser befeuchtet ist.
●Wischen Sie die Oberfläche mit einem trockenen, weichen Lappen ab, um ver-bliebene Feuchtigkeit vollständig zu entfer-
nen.
●Verwenden Sie zum Entfernen von Ölrück-
ständen alkoholgetränkte Feuchttücher oder ein ähnliches Produkt.
WARNUNG
■Beim Waschen des Fahrzeugs
Verwenden Sie kein Wasser im Motor-
raum. Dies kann einen Brand der elektri- schen Bauteile verursachen.
■Beim Reinigen der Frontscheibe
(Fahrzeuge mit Scheibenwischern mit Regensensor)
Schalten Sie den Wischerschalter aus. Wenn sich der Wischerschalter in der Stel-
lung “AUTO” befindet, können sich die Scheibenwischer in den folgenden Situa-
tionen unerwartet einschalten, wodurch Hände eingeklemmt oder andere schwer-wiegende Verletzungen verursacht werden
können. Außerdem können die Wischer- blätter beschädigt werden.
Aus
AUTO
●Wenn der obere Bereich der Front- scheibe, in dem sich der Regensensor
befindet, mit der Hand berührt wird
●Wenn ein feuchtes Tuch oder ein ähnli- cher Gegenstand in die Nähe des
Regensensors gebracht wird
●Wenn ein Gegenstand gegen die Front- scheibe prallt
●Wenn Sie den Regensensorkörper direkt berühren oder wenn ein Objekt gegen den Regensensor stößt
■Vorsichtsmaßnahmen, das Auspuf-frohr betreffend
Die Abgase erhitzen das Auspuffrohr stark.
Vermeiden Sie beim Waschen des Fahr- zeugs, das Auspuffrohr zu berühren, solange dieses nicht ausreichend abge-
kühlt ist. Andernf alls können Verbrennun- gen die Folge sein.
■Vorsichtsmaßnahmen für den Heck-
stoßfänger mit Totwinkel-Assistent (je nach Ausstattung)
Wenn der Lack am Heckstoßfänger abblättert oder zerkratzt ist, kann eine
Funktionsstörung des Systems auftreten. Wenden Sie sich in dem Fall an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
HINWEIS
■Vermeiden von Lackschäden und
Korrosion an der Karosserie und an Komponenten (Leichtmetallräder usw.)
●Waschen Sie das Fahrzeug in folgen-
den Fällen sofort:
• Nach dem Fahren in der Nähe der Küste
• Nach dem Fahren auf mit Salz gestreu- ten Straßen
• Wenn sich Teer oder Baumharz auf dem
Lack befindet

316
YARIS(HB) Owner's Manual_Europe_MK0003_de

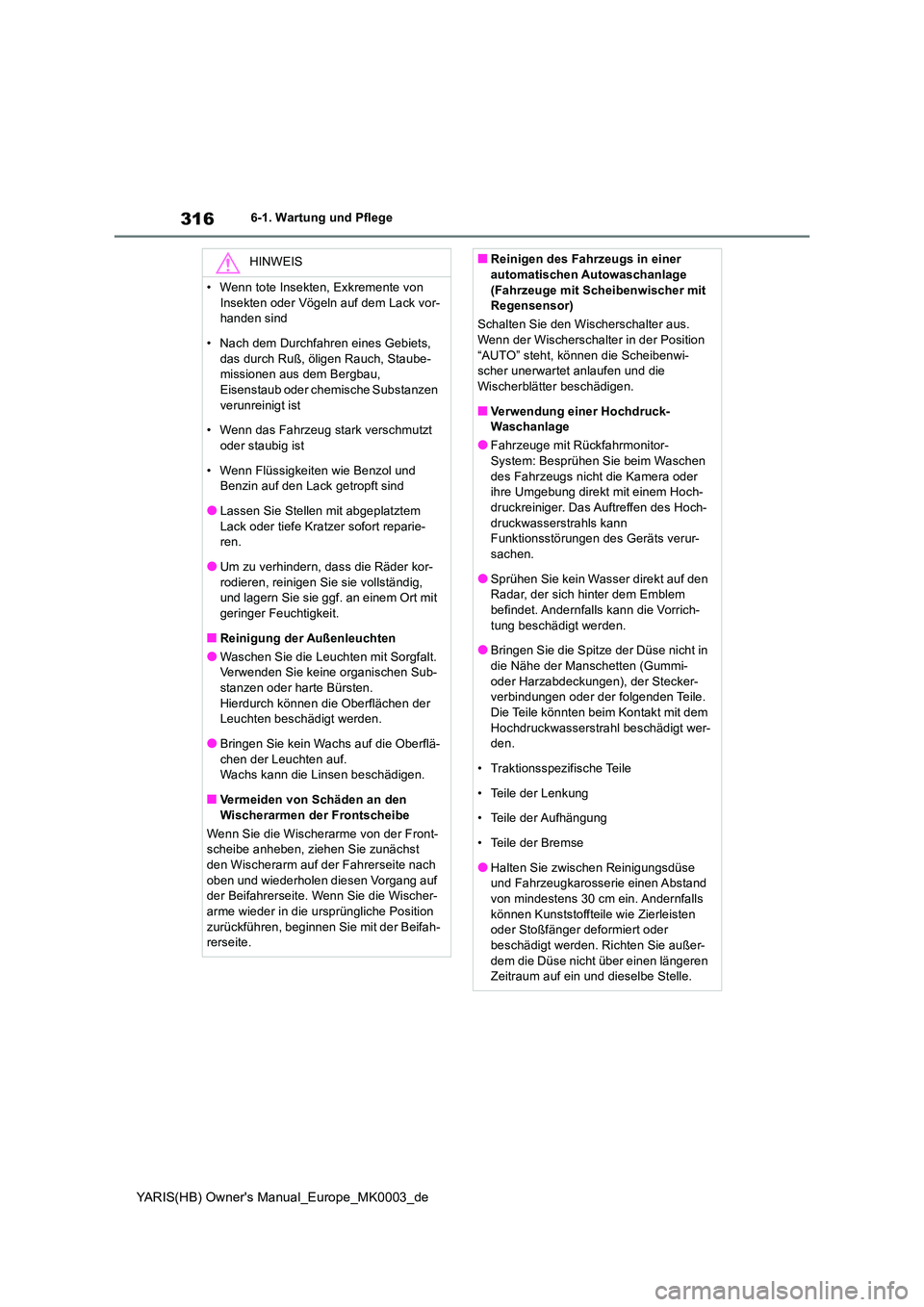

6-1. Wartung und Pflege
HINWEIS
• Wenn tote Insekten, Exkremente von
Insekten oder Vögeln auf dem Lack vor- handen sind
• Nach dem Durchfahren eines Gebiets,
das durch Ruß, öligen Rauch, Staube- missionen aus dem Bergbau, Eisenstaub oder chem ische Substanzen
verunreinigt ist
• Wenn das Fahrzeug stark verschmutzt oder staubig ist
• Wenn Flüssigkeiten wie Benzol und Benzin auf den Lack getropft sind
●Lassen Sie Stellen mit abgeplatztem
Lack oder tiefe Kratzer sofort reparie- ren.
●Um zu verhindern, dass die Räder kor-
rodieren, reinigen Sie sie vollständig, und lagern Sie sie ggf. an einem Ort mit geringer Feuchtigkeit.
■Reinigung der Außenleuchten
●Waschen Sie die Leuchten mit Sorgfalt. Verwenden Sie keine organischen Sub-stanzen oder harte Bürsten.
Hierdurch können die Oberflächen der Leuchten beschädigt werden.
●Bringen Sie kein Wachs auf die Oberflä-chen der Leuchten auf.Wachs kann die Linsen beschädigen.
■Vermeiden von Schäden an den Wischerarmen der Frontscheibe
Wenn Sie die Wischerarme von der Front- scheibe anheben, ziehen Sie zunächst
den Wischerarm auf der Fahrerseite nach oben und wiederholen diesen Vorgang auf der Beifahrerseite. Wenn Sie die Wischer-
arme wieder in die ursprüngliche Position zurückführen, beginnen Sie mit der Beifah-rerseite.
■Reinigen des Fahrzeugs in einer automatischen Autowaschanlage
(Fahrzeuge mit Scheibenwischer mit Regensensor)
Schalten Sie den Wischerschalter aus. Wenn der Wischerschalter in der Position
“AUTO” steht, können die Scheibenwi- scher unerwartet anlaufen und die Wischerblätter beschädigen.
■Verwendung einer Hochdruck-Waschanlage
●Fahrzeuge mit Rückfahrmonitor-System: Besprühen Sie beim Waschen
des Fahrzeugs nicht die Kamera oder ihre Umgebung direkt mit einem Hoch-druckreiniger. Das Auftreffen des Hoch-
druckwasserstrahls kann Funktionsstörungen des Geräts verur-sachen.
●Sprühen Sie kein Wasser direkt auf den Radar, der sich hinter dem Emblem befindet. Andernfalls kann die Vorrich-
tung beschädigt werden.
●Bringen Sie die Spitze der Düse nicht in die Nähe der Manschetten (Gummi-
oder Harzabdeckungen), der Stecker- verbindungen oder der folgenden Teile. Die Teile könnten beim Kontakt mit dem
Hochdruckwasserstrahl beschädigt wer- den.
• Traktionsspezifische Teile
• Teile der Lenkung
• Teile der Aufhängung
• Teile der Bremse
●Halten Sie zwischen Reinigungsdüse und Fahrzeugkarosserie einen Abstand von mindestens 30 cm ein. Andernfalls
können Kunststoffteile wie Zierleisten oder Stoßfänger deformiert oder beschädigt werden. Richten Sie außer-
dem die Düse nicht über einen längeren Zeitraum auf ein und dieselbe Stelle.

384
YARIS(HB) Owner's Manual_Europe_MK0003_de

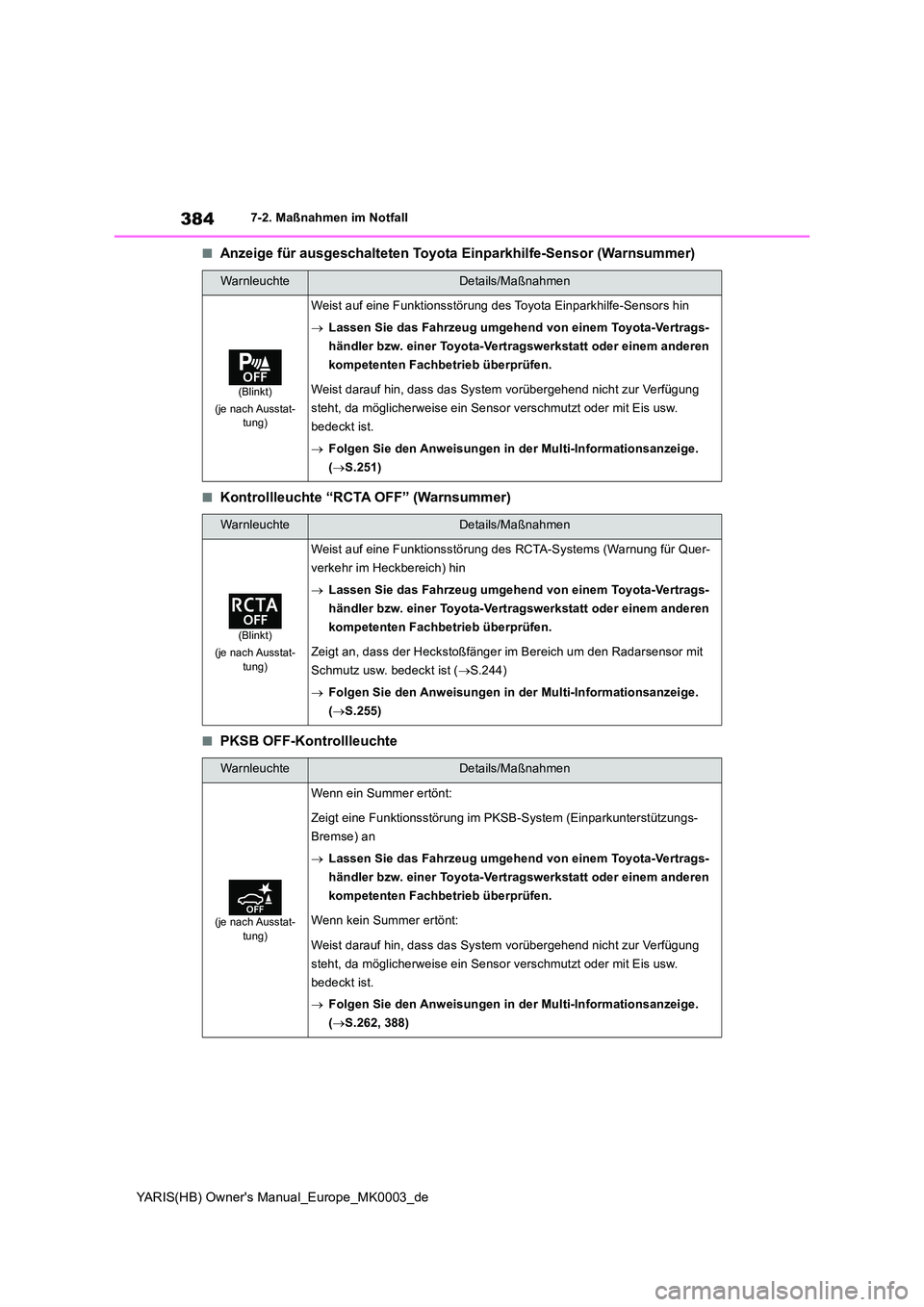

7-2. Maßnahmen im Notfall
■Anzeige für ausgeschalteten Toyota Einparkhilfe-Sensor (Warnsummer)
■Kontrollleuchte “RCTA OFF” (Warnsummer)
■PKSB OFF-Kontrollleuchte
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Weist auf eine Funktionsstörung des Toyota Einparkhilfe-Sensors hin
→ Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
Weist darauf hin, dass das System vorübergehend nicht zur Verfügung
steht, da möglicherweise ein Sensor verschmutzt oder mit Eis usw.
bedeckt ist.
→ Folgen Sie den Anweisungen in der Multi-Informationsanzeige.
( →S.251)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Weist auf eine Funktionsstörung des RCTA-Systems (Warnung für Quer-
verkehr im Heckbereich) hin
→ Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
Zeigt an, dass der Heckstoßfänger im Bereich um den Radarsensor mit
Schmutz usw. bedeckt ist ( →S.244)
→ Folgen Sie den Anweisungen in der Multi-Informationsanzeige.
( →S.255)
WarnleuchteDetails/Maßnahmen
(je nach Ausstat- tung)
Wenn ein Summer ertönt:
Zeigt eine Funktionsstörung im PKSB-System (Einparkunterstützungs-
Bremse) an
→ Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
Wenn kein Summer ertönt:
Weist darauf hin, dass das System vorübergehend nicht zur Verfügung
steht, da möglicherweise ein Sensor verschmutzt oder mit Eis usw.
bedeckt ist.
→ Folgen Sie den Anweisungen in der Multi-Informationsanzeige.
( →S.262, 388)

385
7
YARIS(HB) Owner's Manual_Europe_MK0003_de

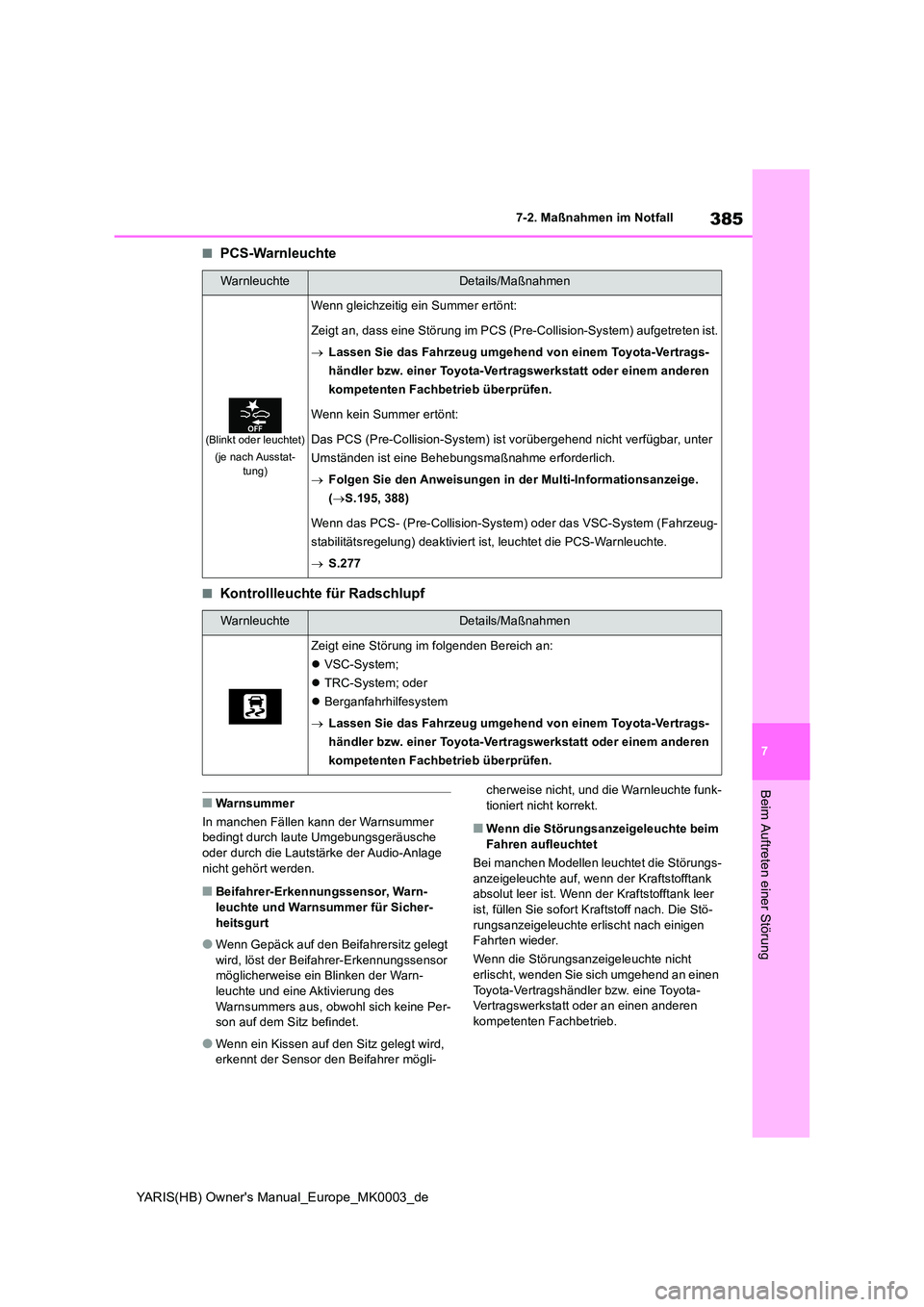

7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
■PCS-Warnleuchte
■Kontrollleuchte für Radschlupf
■Warnsummer
In manchen Fällen kann der Warnsummer bedingt durch laute Umgebungsgeräusche
oder durch die Lautstärke der Audio-Anlage nicht gehört werden.
■Beifahrer-Erkennungssensor, Warn-leuchte und Warnsummer für Sicher-
heitsgurt
●Wenn Gepäck auf den Beifahrersitz gelegt
wird, löst der Beifahrer-Erkennungssensor möglicherweise ein Blinken der Warn-leuchte und eine Aktivierung des
Warnsummers aus, obwohl sich keine Per- son auf dem Sitz befindet.
●Wenn ein Kissen auf den Sitz gelegt wird, erkennt der Sensor den Beifahrer mögli-
cherweise nicht, und die Warnleuchte funk- tioniert nicht korrekt.
■Wenn die Störungsanzeigeleuchte beim
Fahren aufleuchtet
Bei manchen Modellen leuchtet die Störungs- anzeigeleuchte auf, wenn der Kraftstofftank absolut leer ist. Wenn der Kraftstofftank leer
ist, füllen Sie sofort Kraftstoff nach. Die Stö- rungsanzeigeleuchte er lischt nach einigen Fahrten wieder.
Wenn die Störungsanzeigeleuchte nicht
erlischt, wenden Sie sich umgehend an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder an einen anderen
kompetenten Fachbetrieb.
WarnleuchteDetails/Maßnahmen
(Blinkt oder leuchtet)
(je nach Ausstat- tung)
Wenn gleichzeitig ein Summer ertönt:
Zeigt an, dass eine Störung im PCS (Pre-Collision-System) aufgetreten ist.
→ Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
Wenn kein Summer ertönt:
Das PCS (Pre-Collision-System) ist vorübergehend nicht verfügbar, unter
Umständen ist eine Behebungsma ßnahme erforderlich.
→ Folgen Sie den Anweisungen in der Multi-Informationsanzeige.
( →S.195, 388)
Wenn das PCS- (Pre-Collision-System) oder das VSC-System (Fahrzeug-
stabilitätsregelung) deaktiviert ist, leuchtet die PCS-Warnleuchte.
→ S.277
WarnleuchteDetails/Maßnahmen
Zeigt eine Störung im folgenden Bereich an:
z VSC-System;
z TRC-System; oder
z Berganfahrhilfesystem
→ Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.

408
YARIS(HB) Owner's Manual_Europe_MK0003_de

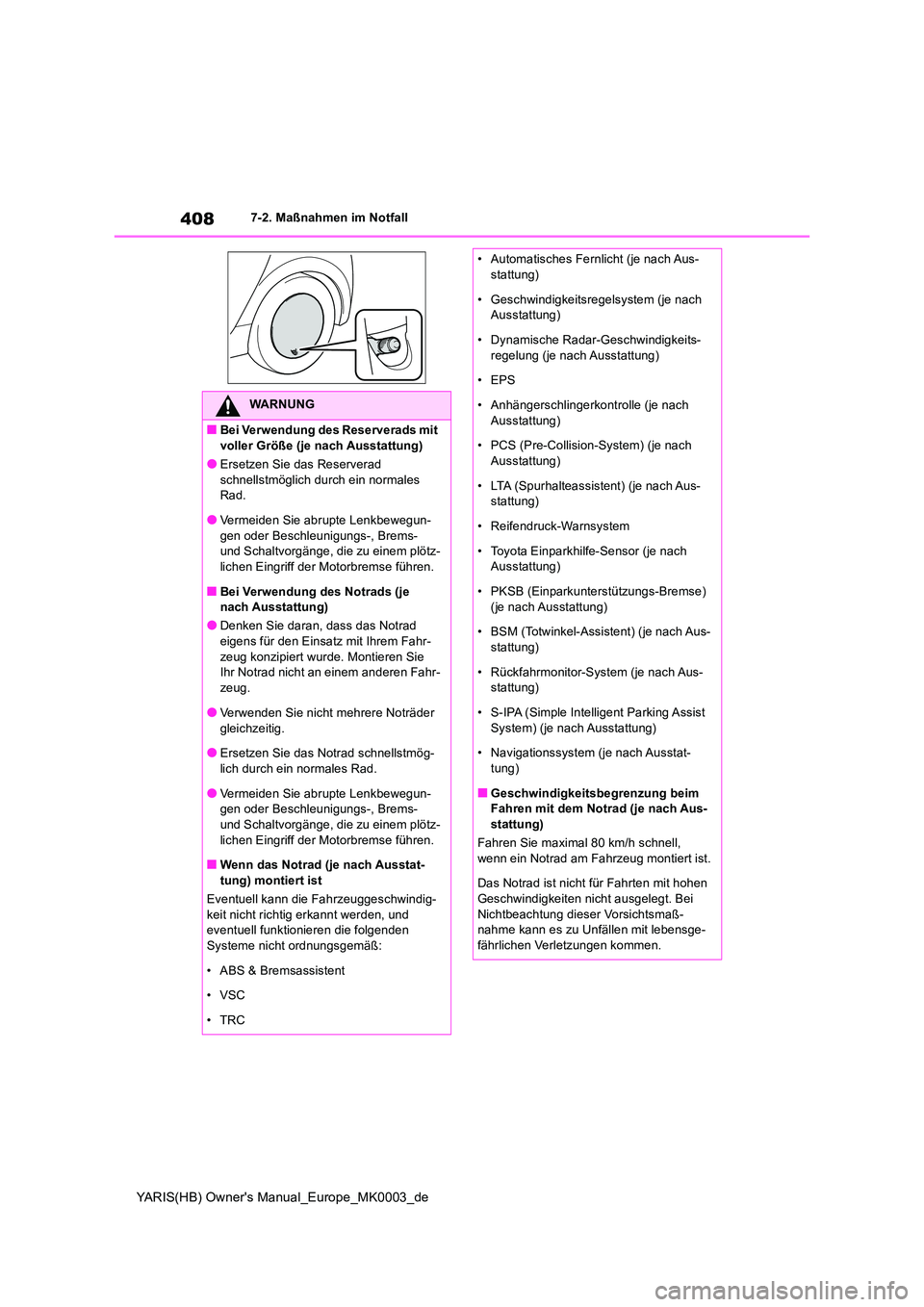

7-2. Maßnahmen im Notfall
WARNUNG
■Bei Verwendung des Reserverads mit
voller Größe (je nach Ausstattung)
●Ersetzen Sie das Reserverad schnellstmöglich durch ein normales Rad.
●Vermeiden Sie abrupte Lenkbewegun-gen oder Beschleunigungs-, Brems- und Schaltvorgänge, die zu einem plötz-
lichen Eingriff der Motorbremse führen.
■Bei Verwendung des Notrads (je nach Ausstattung)
●Denken Sie daran, dass das Notrad
eigens für den Einsatz mit Ihrem Fahr- zeug konzipiert wurde. Montieren Sie Ihr Notrad nicht an einem anderen Fahr-
zeug.
●Verwenden Sie nicht mehrere Noträder
gleichzeitig.
●Ersetzen Sie das Notrad schnellstmög- lich durch ein normales Rad.
●Vermeiden Sie abrupte Lenkbewegun-gen oder Beschleunigungs-, Brems- und Schaltvorgänge, die zu einem plötz-
lichen Eingriff der Motorbremse führen.
■Wenn das Notrad (je nach Ausstat- tung) montiert ist
Eventuell kann die Fahrzeuggeschwindig-
keit nicht richtig erkannt werden, und eventuell funktionieren die folgenden Systeme nicht ordnungsgemäß:
• ABS & Bremsassistent
• VSC
•TRC
• Automatisches Fernlicht (je nach Aus- stattung)
• Geschwindigkeitsregelsystem (je nach Ausstattung)
• Dynamische Radar-Geschwindigkeits-
regelung (je nach Ausstattung)
•EPS
• Anhängerschlingerkontrolle (je nach
Ausstattung)
• PCS (Pre-Collision-System) (je nach Ausstattung)
• LTA (Spurhalteassistent) (je nach Aus- stattung)
• Reifendruck-Warnsystem
• Toyota Einparkhilfe-Sensor (je nach Ausstattung)
• PKSB (Einparkunterstützungs-Bremse)
(je nach Ausstattung)
• BSM (Totwinkel-Assistent) (je nach Aus- stattung)
• Rückfahrmonitor-System (je nach Aus- stattung)
• S-IPA (Simple Intelligent Parking Assist
System) (je nach Ausstattung)
• Navigationssystem (je nach Ausstat- tung)
■Geschwindigkeitsbegrenzung beim Fahren mit dem Notrad (je nach Aus-stattung)
Fahren Sie maximal 80 km/h schnell,
wenn ein Notrad am Fahrzeug montiert ist.
Das Notrad ist nicht für Fahrten mit hohen Geschwindigkeiten nicht ausgelegt. Bei
Nichtbeachtung dieser Vorsichtsmaß- nahme kann es zu Unfällen mit lebensge-fährlichen Verletzungen kommen.

443
8
YARIS(HB) Owner's Manual_Europe_MK0003_de

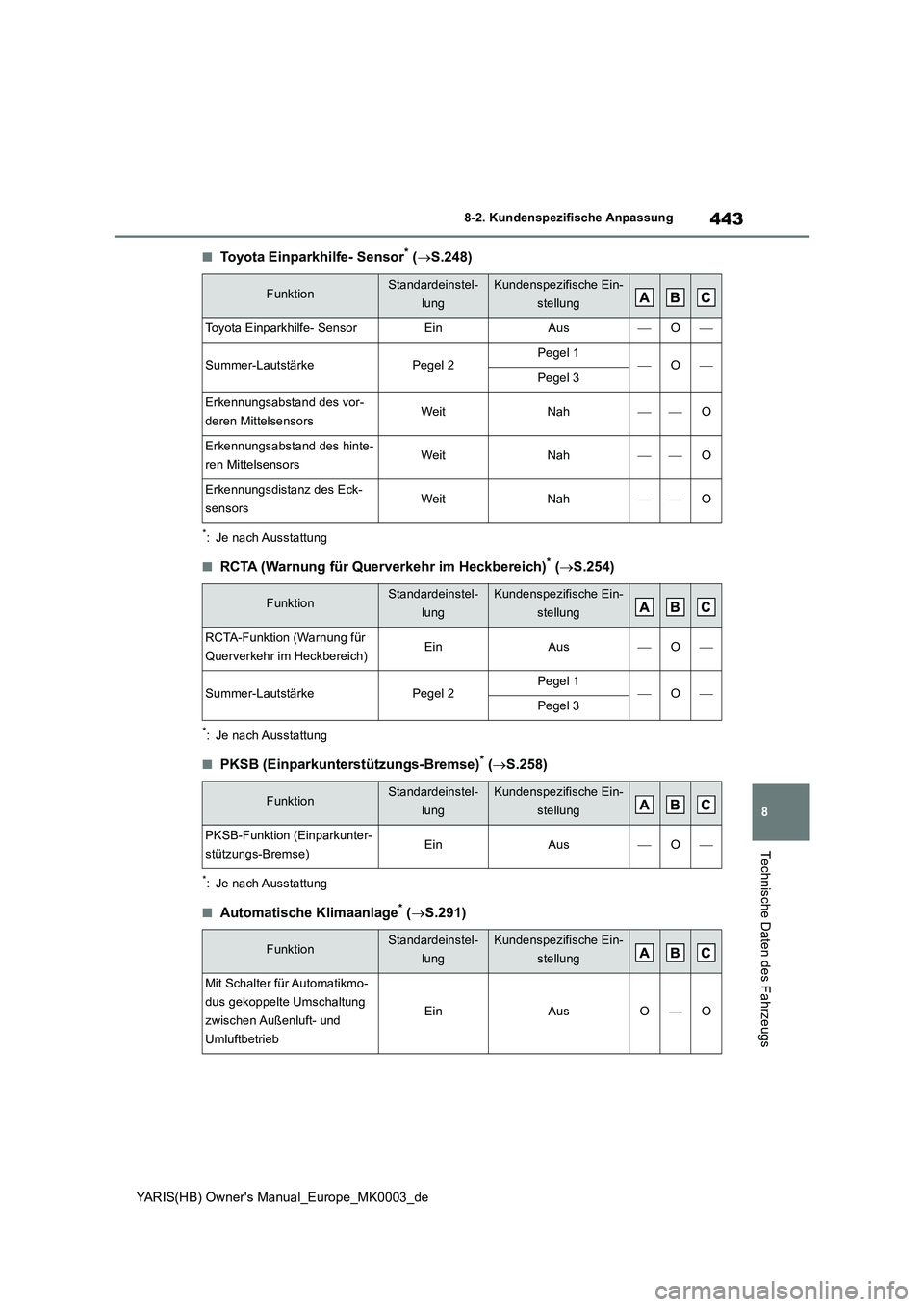

8-2. Kundenspezifische Anpassung
Technische Daten des Fahrzeugs
■Toyota Einparkhilfe- Sensor* (→S.248)
*: Je nach Ausstattung
■RCTA (Warnung für Querverkehr im Heckbereich)* (→S.254)
*: Je nach Ausstattung
■PKSB (Einparkunterstützungs-Bremse)* (→S.258)
*: Je nach Ausstattung
■Automatische Klimaanlage* (→S.291)
FunktionStandardeinstel-
lungKundenspezifische Ein-
stellung
Toyota Einparkhilfe- SensorEinAus⎯O⎯
Summer-LautstärkePegel 2Pegel 1⎯O⎯Pegel 3
Erkennungsabstand des vor-
deren MittelsensorsWeitNah⎯⎯O
Erkennungsabstand des hinte-
ren MittelsensorsWeitNah⎯⎯O
Erkennungsdistanz des Eck-
sensorsWeitNah⎯⎯O
FunktionStandardeinstel-
lungKundenspezifische Ein-
stellung
RCTA-Funktion (Warnung für
Querverkehr im Heckbereich)EinAus⎯O⎯
Summer-LautstärkePegel 2Pegel 1⎯O⎯Pegel 3
FunktionStandardeinstel-
lungKundenspezifische Ein-
stellung
PKSB-Funktion (Einparkunter-
stützungs-Bremse)EinAus⎯O⎯
FunktionStandardeinstel-
lungKundenspezifische Ein-
stellung
Mit Schalter für Automatikmo-
dus gekoppelte Umschaltung
zwischen Außenluft- und
Umluftbetrieb
EinAusO⎯O

568
YARIS(HB) Owner's Manual_Europe_MK0003_de

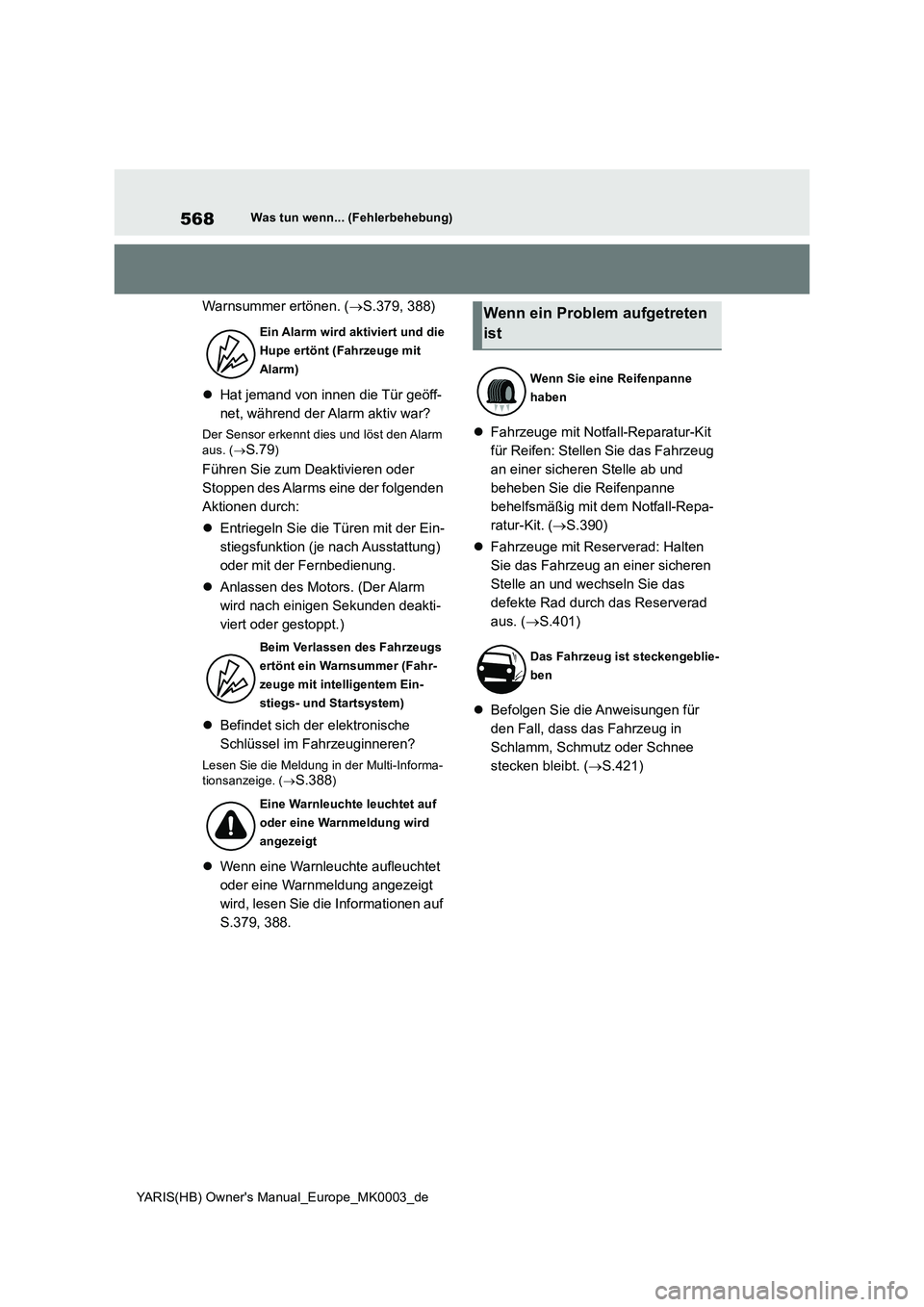

Was tun wenn... (Fehlerbehebung)
Warnsummer ertönen. (→S.379, 388)
zHat jemand von innen die Tür geöff-
net, während der Alarm aktiv war?
Der Sensor erkennt dies und löst den Alarm
aus. (→S.79)
Führen Sie zum Deaktivieren oder
Stoppen des Alarms eine der folgenden
Aktionen durch:
zEntriegeln Sie die Türen mit der Ein-
stiegsfunktion (je nach Ausstattung)
oder mit der Fernbedienung.
zAnlassen des Motors. (Der Alarm
wird nach einigen Sekunden deakti-
viert oder gestoppt.)
zBefindet sich der elektronische
Schlüssel im Fahrzeuginneren?
Lesen Sie die Meldung in der Multi-Informa-
tionsanzeige. (→S.388)
zWenn eine Warnleuchte aufleuchtet
oder eine Warnmeldung angezeigt
wird, lesen Sie die Informationen auf
S.379, 388.zFahrzeuge mit Notfall-Reparatur-Kit
für Reifen: Stellen Sie das Fahrzeug
an einer sicheren Stelle ab und
beheben Sie die Reifenpanne
behelfsmäßig mit dem Notfall-Repa-
ratur-Kit. (→S.390)
zFahrzeuge mit Reserverad: Halten
Sie das Fahrzeug an einer sicheren
Stelle an und wechseln Sie das
defekte Rad durch das Reserverad
aus. (→S.401)
zBefolgen Sie die Anweisungen für
den Fall, dass das Fahrzeug in
Schlamm, Schmutz oder Schnee
stecken bleibt. (→S.421)
Ein Alarm wird aktiviert und die
Hupe ertönt (Fahrzeuge mit
Alarm)
Beim Verlassen des Fahrzeugs
ertönt ein Warnsummer (Fahr-
zeuge mit intelligentem Ein-
stiegs- und Startsystem)
Eine Warnleuchte leuchtet auf
oder eine Warnmeldung wird
angezeigt
Wenn ein Problem aufgetreten
ist
Wenn Sie eine Reifenpanne
haben
Das Fahrzeug ist steckengeblie-
ben

569
YARIS(HB) Owner's Manual_Europe_MK0003_de

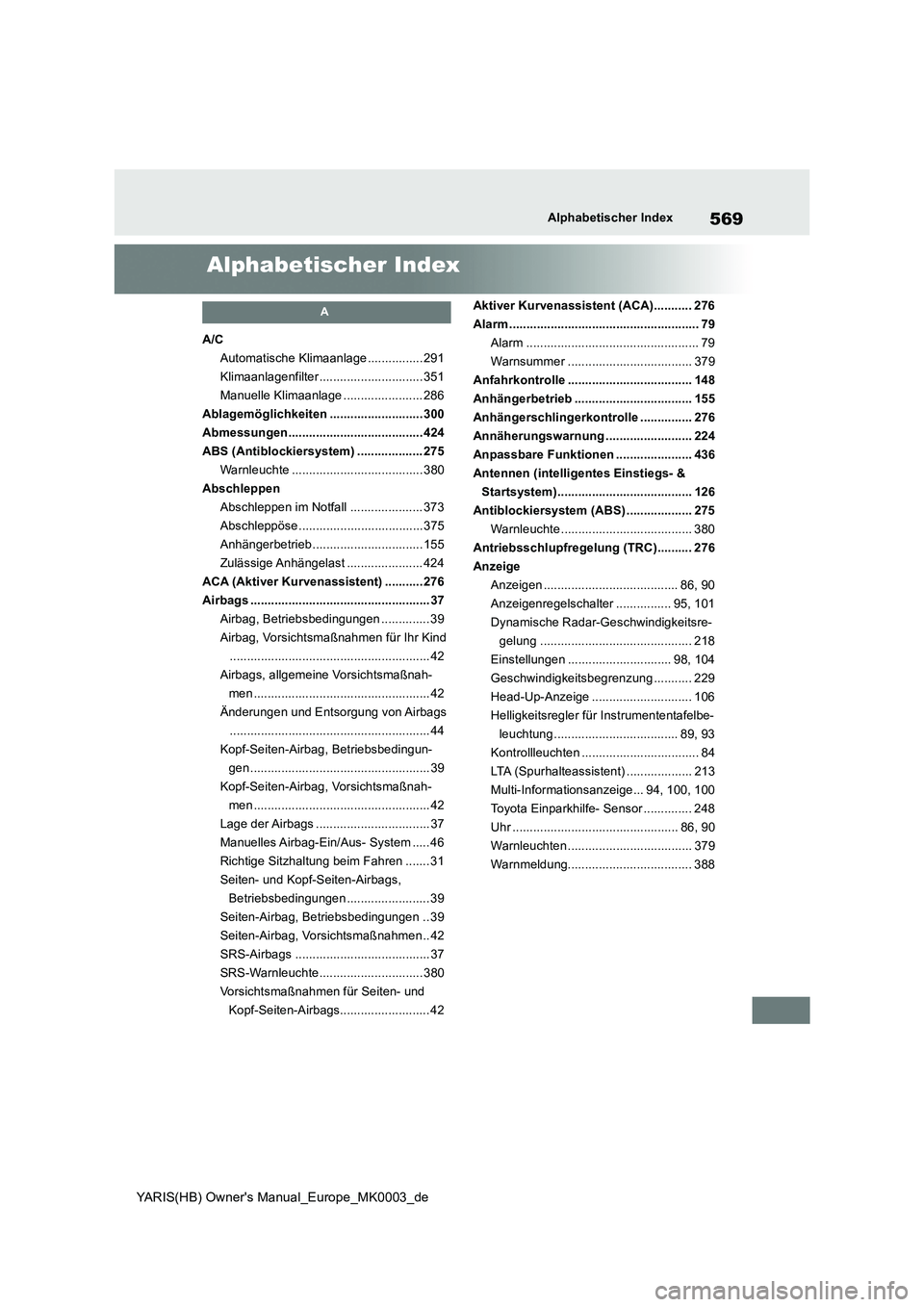

Alphabetischer Index
Alphabetischer Index
A
A/C
Automatische Klimaanlage ................ 291
Klimaanlagenfilter .............................. 351
Manuelle Klimaanlage ....................... 286
Ablagemöglichkeiten ........................... 300
Abmessungen....................................... 424
ABS (Antiblockiersystem) ................... 275
Warnleuchte ...................................... 380
Abschleppen
Abschleppen im Notfall ..................... 373
Abschleppöse .................................... 375
Anhängerbetrieb ................................ 155
Zulässige Anhängelast ...................... 424
ACA (Aktiver Kurvenassistent) ........... 276
Airbags .................................................... 37
Airbag, Betriebsbedingungen .............. 39
Airbag, Vorsichtsmaßnahmen für Ihr Kind
.......................................................... 42
Airbags, allgemeine Vorsichtsmaßnah-
men ................................................... 42
Änderungen und Entsorgung von Airbags
.......................................................... 44
Kopf-Seiten-Airbag, Betriebsbedingun-
gen .................................................... 39
Kopf-Seiten-Airbag, Vorsichtsmaßnah-
men ................................................... 42
Lage der Airbags ................................. 37
Manuelles Airbag-Ein/Aus- System ..... 46
Richtige Sitzhaltung beim Fahren ....... 31
Seiten- und Kopf-Seiten-Airbags,
Betriebsbedingungen ........................ 39
Seiten-Airbag, Betriebsbedingungen .. 39
Seiten-Airbag, Vorsichtsmaßnahmen.. 42
SRS-Airbags ....................................... 37
SRS-Warnleuchte.............................. 380
Vorsichtsmaßnahmen für Seiten- und
Kopf-Seiten-Airbags.......................... 42Aktiver Kurvenassistent (ACA)........... 276
Alarm ....................................................... 79
Alarm .................................................. 79
Warnsummer .................................... 379
Anfahrkontrolle .................................... 148
Anhängerbetrieb .................................. 155
Anhängerschlingerkontrolle ............... 276
Annäherungswarnung ......................... 224
Anpassbare Funktionen ...................... 436
Antennen (intelligentes Einstiegs- &
Startsystem)....................................... 126
Antiblockiersystem (ABS) ................... 275
Warnleuchte ...................................... 380
Antriebsschlupfregelung (TRC).......... 276
Anzeige
Anzeigen ....................................... 86, 90
Anzeigenregelschalter ................ 95, 101
Dynamische Radar-Geschwindigkeitsre-
gelung ............................................ 218
Einstellungen .............................. 98, 104
Geschwindigkeitsbegrenzung ........... 229
Head-Up-Anzeige ............................. 106
Helligkeitsregler für Instrumententafelbe-
leuchtung.................................... 89, 93
Kontrollleuchten .................................. 84
LTA (Spurhalteassistent) ................... 213
Multi-Informationsanzeige... 94, 100, 100
Toyota Einparkhilfe- Sensor .............. 248
Uhr ................................................ 86, 90
Warnleuchten .................................... 379
Warnmeldung.................................... 388
