2021 TOYOTA YARIS HATCHBACK navigation system

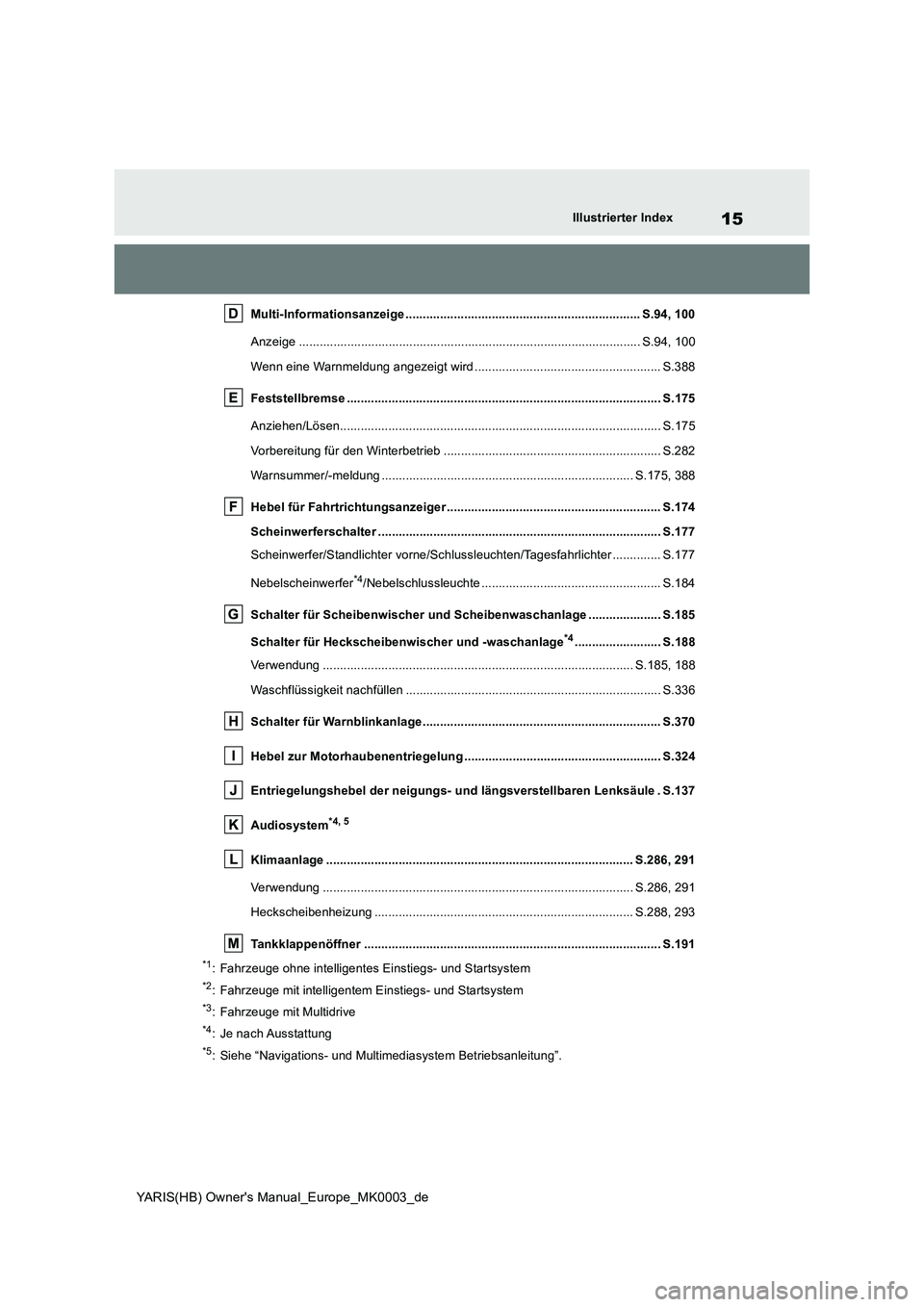

15
YARIS(HB) Owner's Manual_Europe_MK0003_de
Illustrierter Index
Multi-Informationsanzeige .................................................................... S.94, 100
Anzeige ................................................................................................... S.94, 100
Wenn eine Warnmeldung angezeigt wird ...................................................... S.388
Feststellbremse ........................................................................................... S.175
Anziehen/Lösen............................................................................................. S.175
Vorbereitung für den Winterbetrieb ............................................................... S.282
Warnsummer/-meldung ......................................................................... S.175, 388
Hebel für Fahrtrichtungsanzeiger .............................................................. S.174
Scheinwerferschalter .................................................................................. S.177
Scheinwerfer/Standlichter vorne/Schlussleuchten/Tagesfahrlichter .............. S.177
Nebelscheinwerfer
*4/Nebelschlussleuchte .................................................... S.184
Schalter für Scheibenwischer und Scheibenwaschanlage ..................... S.185
Schalter für Heckscheibenwischer und -waschanlage
*4......................... S.188
Verwendung .......................................................................................... S.185, 188
Waschflüssigkeit nachfüllen .......................................................................... S.336
Schalter für Warnblinkanlage ..................................................................... S.370
Hebel zur Motorhaubenentriegelung ......................................................... S.324
Entriegelungshebel der neigungs- und längsverstellbaren Lenksäule . S.137
Audiosystem
*4, 5
Klimaanlage ......................................................................................... S.286, 291
Verwendung .......................................................................................... S.286, 291
Heckscheibenheizung ........................................................................... S.288, 293
Tankklappenöffner ...................................................................................... S.191
*1: Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
*2: Fahrzeuge mit intelligentem Einstiegs- und Startsystem
*3: Fahrzeuge mit Multidrive
*4: Je nach Ausstattung
*5: Siehe “Navigations- und Multimediasystem Betriebsanleitung”.

17
YARIS(HB) Owner's Manual_Europe_MK0003_de
Illustrierter Index
Anzeigenregelschalter .......................................................................... S.95, 101
Schaltwippen*1............................................................................................ S.170
Telefonschalter*2
Schalter für Fahrzeugabstandsregelung*1................................................ S.223
LTA-Schalter (Spurhalteassistent)*1.......................................................... S.207
Schalter für Geschwindigkeitsregelsystem*1
Dynamische Radar-Geschwindigkeitsregelung*1.......................................... S.218
Hauptschalter für Geschwindigkeitsbegrenzung*1.................................. S.229
Schalter der Audio-Fernbedienung*2
Sprechschalter*2
*1: Je nach Ausstattung
*2: Siehe “Navigations- und Multimediasystem Betriebsanleitung”.

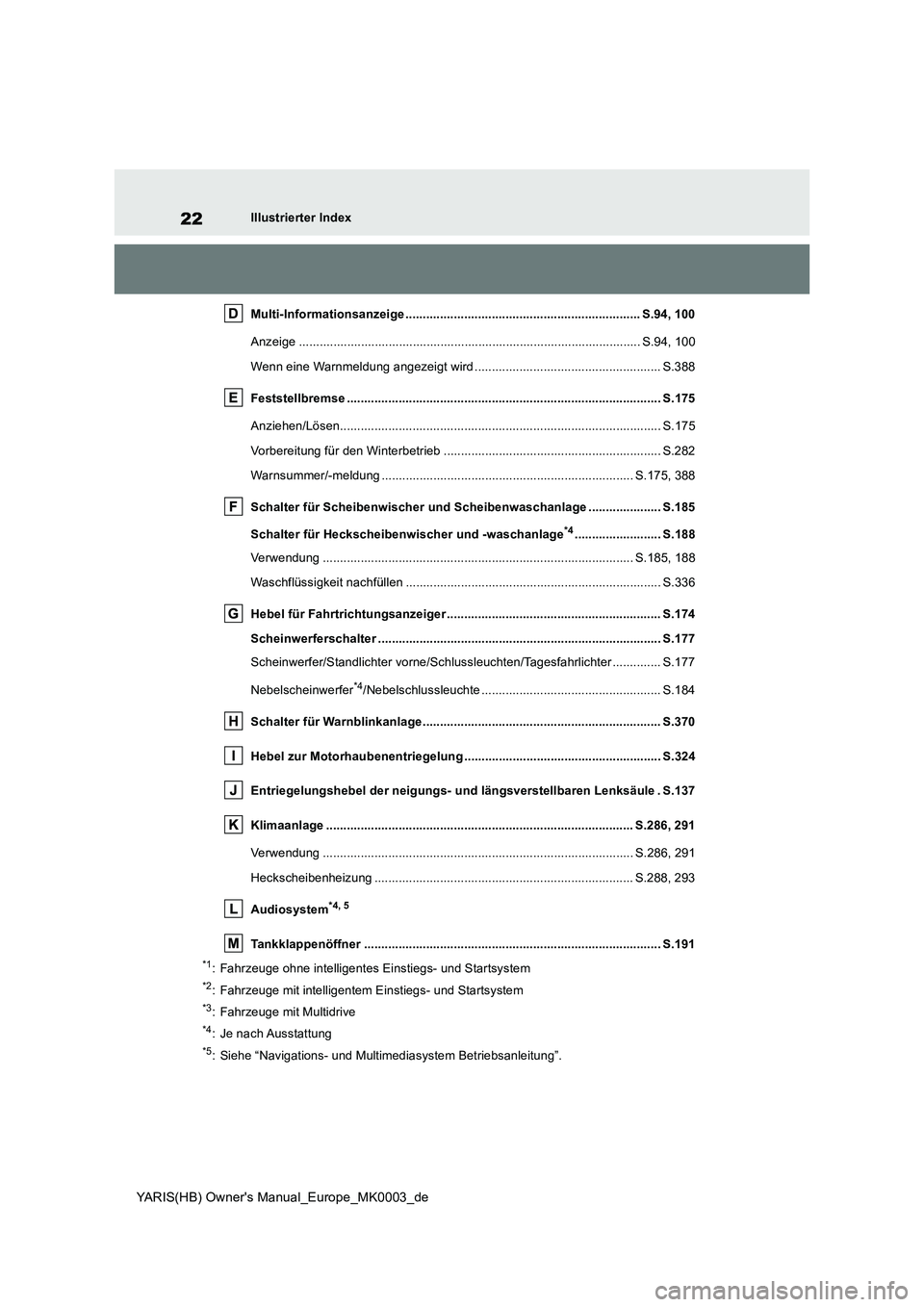

22
YARIS(HB) Owner's Manual_Europe_MK0003_de
Illustrierter Index
Multi-Informationsanzeige .................................................................... S.94, 100
Anzeige ................................................................................................... S.94, 100
Wenn eine Warnmeldung angezeigt wird ...................................................... S.388
Feststellbremse ........................................................................................... S.175
Anziehen/Lösen............................................................................................. S.175
Vorbereitung für den Winterbetrieb ............................................................... S.282
Warnsummer/-meldung ......................................................................... S.175, 388
Schalter für Scheibenwischer und Scheibenwaschanlage ..................... S.185
Schalter für Heckscheibenwischer und -waschanlage
*4......................... S.188
Verwendung .......................................................................................... S.185, 188
Waschflüssigkeit nachfüllen .......................................................................... S.336
Hebel für Fahrtrichtungsanzeiger .............................................................. S.174
Scheinwerferschalter .................................................................................. S.177
Scheinwerfer/Standlichter vorne/Schlussleuchten/Tagesfahrlichter .............. S.177
Nebelscheinwerfer
*4/Nebelschlussleuchte .................................................... S.184
Schalter für Warnblinkanlage ..................................................................... S.370
Hebel zur Motorhaubenentriegelung ......................................................... S.324
Entriegelungshebel der neigungs- und längsverstellbaren Lenksäule . S.137
Klimaanlage ......................................................................................... S.286, 291
Verwendung .......................................................................................... S.286, 291
Heckscheibenheizung ........................................................................... S.288, 293
Audiosystem
*4, 5
Tankklappenöffner ...................................................................................... S.191
*1: Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
*2: Fahrzeuge mit intelligentem Einstiegs- und Startsystem
*3: Fahrzeuge mit Multidrive
*4: Je nach Ausstattung
*5: Siehe “Navigations- und Multimediasystem Betriebsanleitung”.

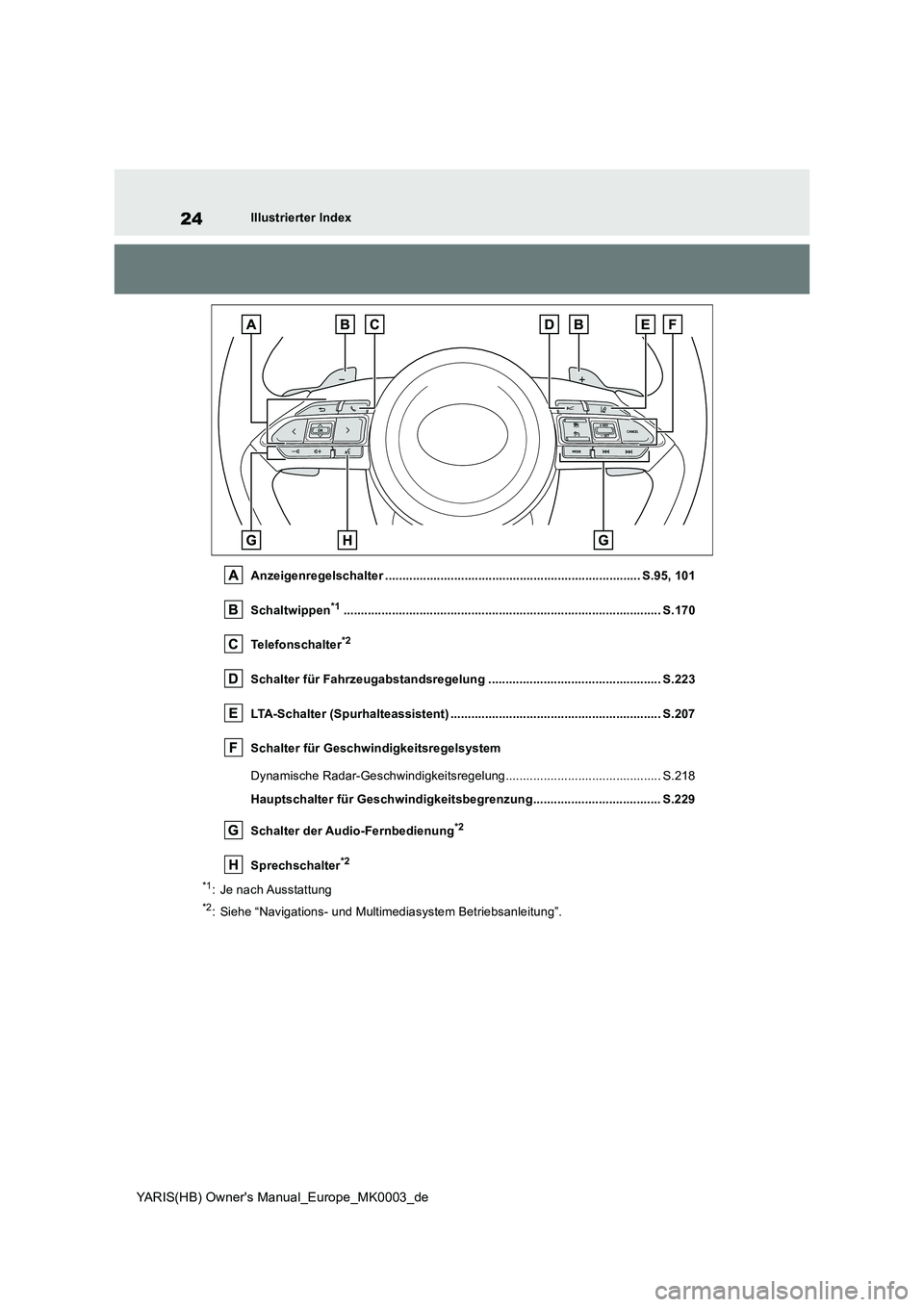

24
YARIS(HB) Owner's Manual_Europe_MK0003_de
Illustrierter Index
Anzeigenregelschalter .......................................................................... S.95, 101
Schaltwippen*1............................................................................................ S.170
Telefonschalter*2
Schalter für Fahrzeugabstandsregelung .................................................. S.223
LTA-Schalter (Spurhalteassistent) ............................................................. S.207
Schalter für Geschwindigkeitsregelsystem
Dynamische Radar-Geschwindigkeitsregelung............................................. S.218
Hauptschalter für Geschwindigkeitsbegrenzung..................................... S.229
Schalter der Audio-Fernbedienung*2
Sprechschalter*2
*1: Je nach Ausstattung
*2: Siehe “Navigations- und Multimediasystem Betriebsanleitung”.

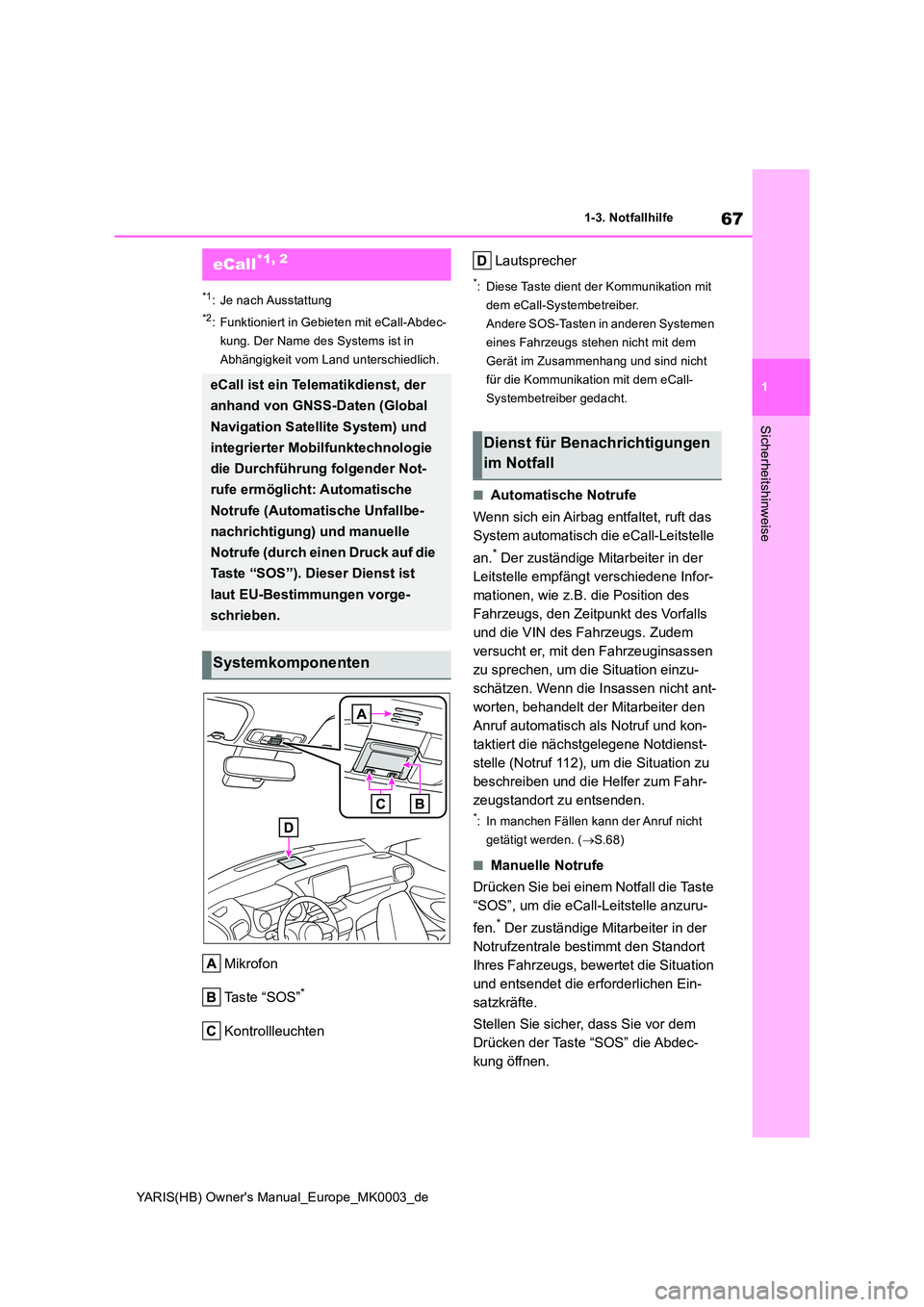

67
1
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-3. Notfallhilfe
Sicherheitshinweise
1-3.Notfallhilfe
*1: Je nach Ausstattung
*2: Funktioniert in Gebieten mit eCall-Abdec-
kung. Der Name des Systems ist in
Abhängigkeit vom Land unterschiedlich.
Mikrofon
Ta s t e “ S O S ”*
Kontrollleuchten
Lautsprecher
*: Diese Taste dient der Kommunikation mit
dem eCall-Systembetreiber.
Andere SOS-Tasten in anderen Systemen
eines Fahrzeugs stehen nicht mit dem
Gerät im Zusammenhang und sind nicht
für die Kommunikation mit dem eCall-
Systembetreiber gedacht.
■Automatische Notrufe
Wenn sich ein Airbag entfaltet, ruft das
System automatisch die eCall-Leitstelle
an.* Der zuständige Mitarbeiter in der
Leitstelle empfängt verschiedene Infor-
mationen, wie z.B. die Position des
Fahrzeugs, den Zeitpunkt des Vorfalls
und die VIN des Fahrzeugs. Zudem
versucht er, mit den Fahrzeuginsassen
zu sprechen, um die Situation einzu-
schätzen. Wenn die Insassen nicht ant-
worten, behandelt der Mitarbeiter den
Anruf automatisch als Notruf und kon-
taktiert die nächstgelegene Notdienst-
stelle (Notruf 112), um die Situation zu
beschreiben und die Helfer zum Fahr-
zeugstandort zu entsenden.
*: In manchen Fällen kann der Anruf nicht
getätigt werden. ( →S.68)
■Manuelle Notrufe
Drücken Sie bei einem Notfall die Taste
“SOS”, um die eCall-Leitstelle anzuru-
fen.* Der zuständige Mitarbeiter in der
Notrufzentrale bestimmt den Standort
Ihres Fahrzeugs, bewertet die Situation
und entsendet die erforderlichen Ein-
satzkräfte.
Stellen Sie sicher, dass Sie vor dem
Drücken der Taste “SOS” die Abdec-
kung öffnen.
eCall*1, 2
eCall ist ein Telematikdienst, der
anhand von GNSS-Daten (Global
Navigation Satellite System) und
integrierter Mobilfunktechnologie
die Durchführung folgender Not-
rufe ermöglicht: Automatische
Notrufe (Automatische Unfallbe-
nachrichtigung) und manuelle
Notrufe (durch einen Druck auf die
Taste “SOS”). Dieser Dienst ist
laut EU-Bestimmungen vorge-
schrieben.
Systemkomponenten
Dienst für Benachrichtigungen
im Notfall

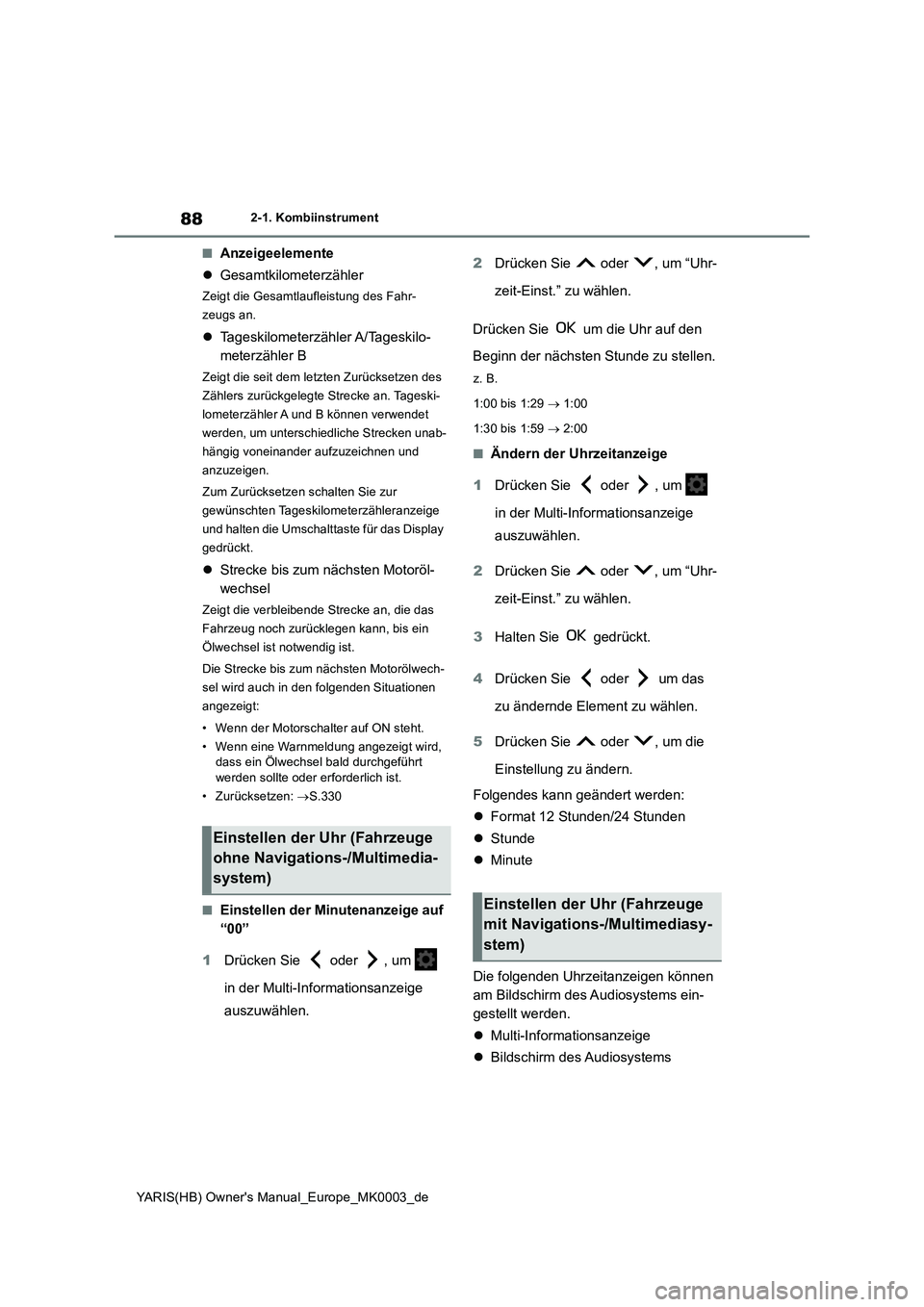

88
YARIS(HB) Owner's Manual_Europe_MK0003_de
2-1. Kombiinstrument
■Anzeigeelemente
zGesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahr-
zeugs an.
zTageskilometerzähler A/Tageskilo-
meterzähler B
Zeigt die seit dem letzten Zurücksetzen des
Zählers zurückgelegte Strecke an. Tageski-
lometerzähler A und B können verwendet
werden, um unterschiedliche Strecken unab-
hängig voneinander aufzuzeichnen und
anzuzeigen.
Zum Zurücksetzen schalten Sie zur
gewünschten Tageskilometerzähleranzeige
und halten die Umschalttaste für das Display
gedrückt.
zStrecke bis zum nächsten Motoröl-
wechsel
Zeigt die verbleibende Strecke an, die das
Fahrzeug noch zurücklegen kann, bis ein
Ölwechsel ist notwendig ist.
Die Strecke bis zum nächsten Motorölwech-
sel wird auch in den folgenden Situationen
angezeigt:
• Wenn der Motorschalter auf ON steht.
• Wenn eine Warnmeldung angezeigt wird,
dass ein Ölwechsel bald durchgeführt
werden sollte oder erforderlich ist.
• Zurücksetzen: →S.330
■Einstellen der Minutenanzeige auf
“00”
1Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.2Drücken Sie oder , um “Uhr-
zeit-Einst.” zu wählen.
Drücken Sie um die Uhr auf den
Beginn der nächsten Stunde zu stellen.
z. B.
1:00 bis 1:29 → 1:00
1:30 bis 1:59 → 2:00
■Ändern der Uhrzeitanzeige
1Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2Drücken Sie oder , um “Uhr-
zeit-Einst.” zu wählen.
3Halten Sie gedrückt.
4Drücken Sie oder um das
zu ändernde Element zu wählen.
5Drücken Sie oder , um die
Einstellung zu ändern.
Folgendes kann geändert werden:
zFormat 12 Stunden/24 Stunden
zStunde
zMinute
Die folgenden Uhrzeitanzeigen können
am Bildschirm des Audiosystems ein-
gestellt werden.
zMulti-Informationsanzeige
zBildschirm des Audiosystems
Einstellen der Uhr (Fahrzeuge
ohne Navigations-/Multimedia-
system)
Einstellen der Uhr (Fahrzeuge
mit Navigations-/Multimediasy-
stem)

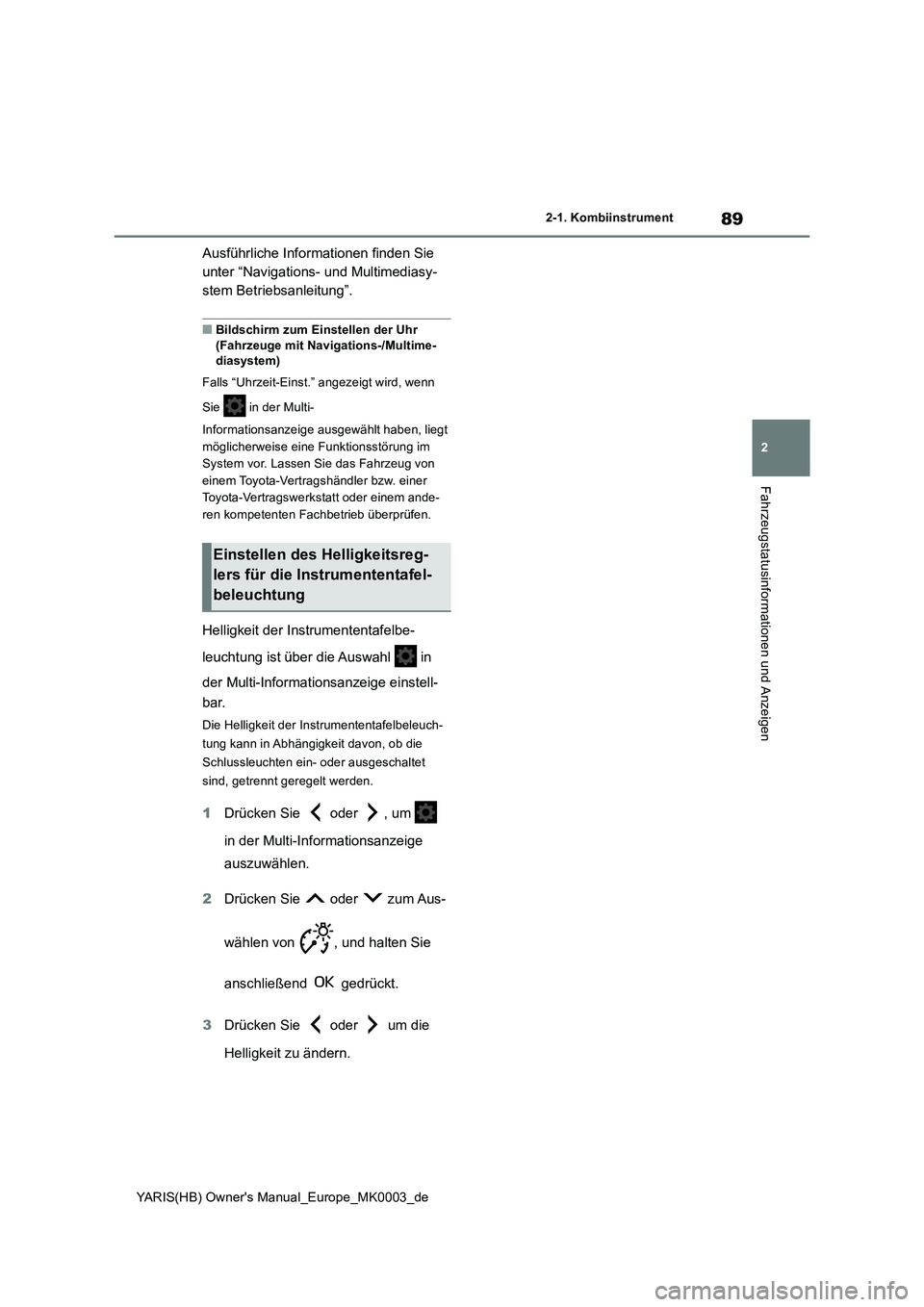

89
2
YARIS(HB) Owner's Manual_Europe_MK0003_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
Ausführliche Informationen finden Sie
unter “Navigations- und Multimediasy-
stem Betriebsanleitung”.
■Bildschirm zum Einstellen der Uhr
(Fahrzeuge mit Navigations-/Multime-
diasystem)
Falls “Uhrzeit-Einst.” angezeigt wird, wenn
Sie in der Multi-
Informationsanzeige ausgewählt haben, liegt
möglicherweise eine Funktionsstörung im
System vor. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
Helligkeit der Instrumententafelbe-
leuchtung ist über die Auswahl in
der Multi-Informationsanzeige einstell-
bar.
Die Helligkeit der Instrumententafelbeleuch-
tung kann in Abhängigkeit davon, ob die
Schlussleuchten ein- oder ausgeschaltet
sind, getrennt geregelt werden.
1Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2Drücken Sie oder zum Aus-
wählen von , und halten Sie
anschließend gedrückt.
3Drücken Sie oder um die
Helligkeit zu ändern.
Einstellen des Helligkeitsreg-
lers für die Instrumententafel-
beleuchtung

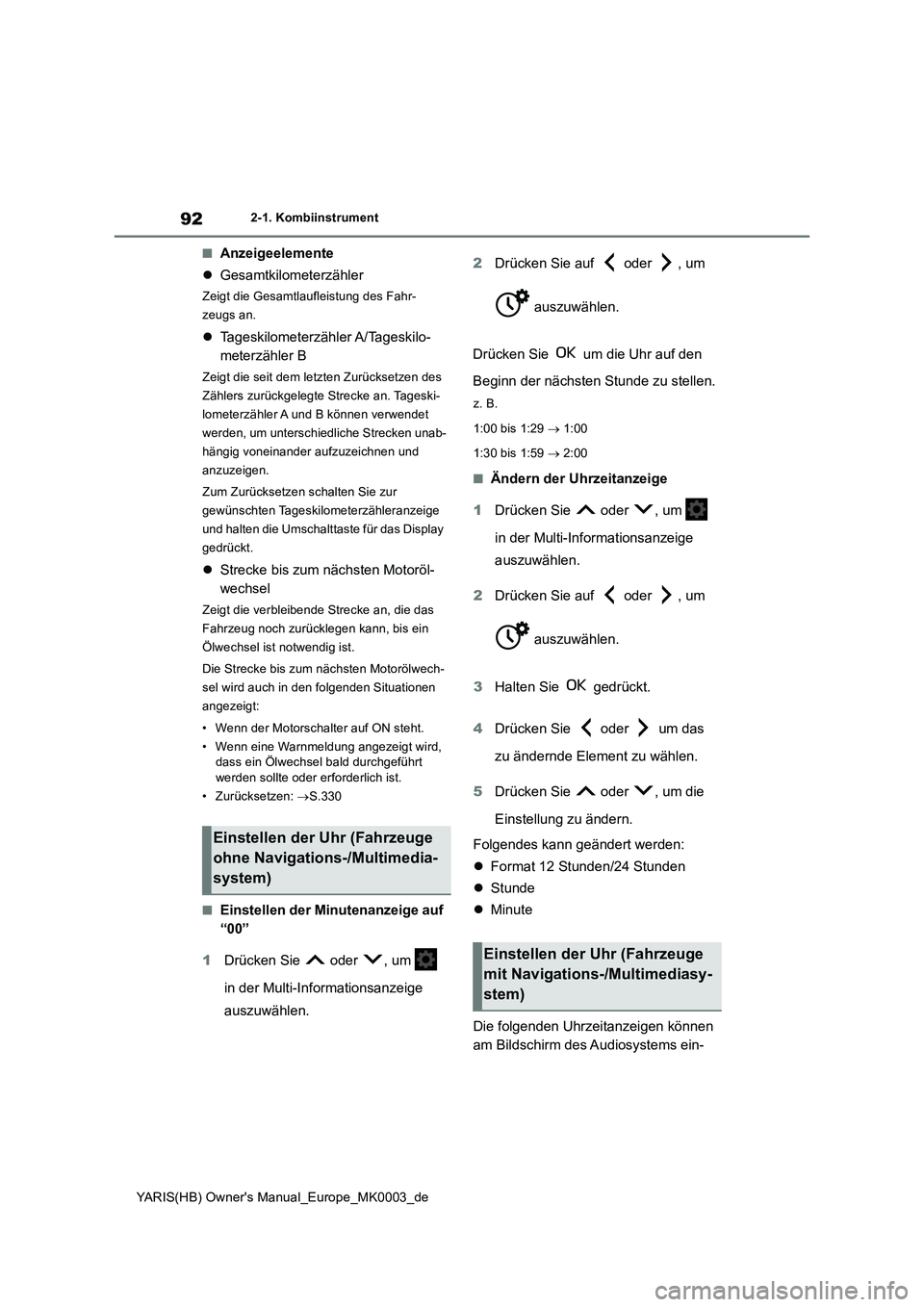

92
YARIS(HB) Owner's Manual_Europe_MK0003_de
2-1. Kombiinstrument
■Anzeigeelemente
zGesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahr-
zeugs an.
zTageskilometerzähler A/Tageskilo-
meterzähler B
Zeigt die seit dem letzten Zurücksetzen des
Zählers zurückgelegte Strecke an. Tageski-
lometerzähler A und B können verwendet
werden, um unterschiedliche Strecken unab-
hängig voneinander aufzuzeichnen und
anzuzeigen.
Zum Zurücksetzen schalten Sie zur
gewünschten Tageskilometerzähleranzeige
und halten die Umschalttaste für das Display
gedrückt.
zStrecke bis zum nächsten Motoröl-
wechsel
Zeigt die verbleibende Strecke an, die das
Fahrzeug noch zurücklegen kann, bis ein
Ölwechsel ist notwendig ist.
Die Strecke bis zum nächsten Motorölwech-
sel wird auch in den folgenden Situationen
angezeigt:
• Wenn der Motorschalter auf ON steht.
• Wenn eine Warnmeldung angezeigt wird,
dass ein Ölwechsel bald durchgeführt
werden sollte oder erforderlich ist.
• Zurücksetzen: →S.330
■Einstellen der Minutenanzeige auf
“00”
1Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.2Drücken Sie auf oder , um
auszuwählen.
Drücken Sie um die Uhr auf den
Beginn der nächsten Stunde zu stellen.
z. B.
1:00 bis 1:29 → 1:00
1:30 bis 1:59 → 2:00
■Ändern der Uhrzeitanzeige
1Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2Drücken Sie auf oder , um
auszuwählen.
3Halten Sie gedrückt.
4Drücken Sie oder um das
zu ändernde Element zu wählen.
5Drücken Sie oder , um die
Einstellung zu ändern.
Folgendes kann geändert werden:
zFormat 12 Stunden/24 Stunden
zStunde
zMinute
Die folgenden Uhrzeitanzeigen können
am Bildschirm des Audiosystems ein-
Einstellen der Uhr (Fahrzeuge
ohne Navigations-/Multimedia-
system)
Einstellen der Uhr (Fahrzeuge
mit Navigations-/Multimediasy-
stem)
