2021 TOYOTA PROACE VERSO Manuale duso (in Italian)

145
Sicurezza
5
PROACE VAN

Peso del bambino/età indicativa
Inferiore a 10 kg(gruppo 0)Fino a 6 mesi
Inferiore a 10 kg(gruppo 0)Inferiore a 13 kg(gruppo 0+)Fino a circa 1 anno
Da 9 a 18 kg (gruppo 1)Da 1 a 3 anni circa
Tipo di seggiolino per bambini ISOFIXCulla portatile (1)rivolto indietrorivolto indietrorivolto in avanti
Categoria di dimensione ISOFIXFGCDECDABB1B2B3
Fila 3

Sedile a panca unica fisso, sedili esterni e sedile centrale (b)
XIUF, ILX


Sedile e sedile a panca posteriore
fisso, sedili esterni e sedile centrale (b)
XIUF, ILX

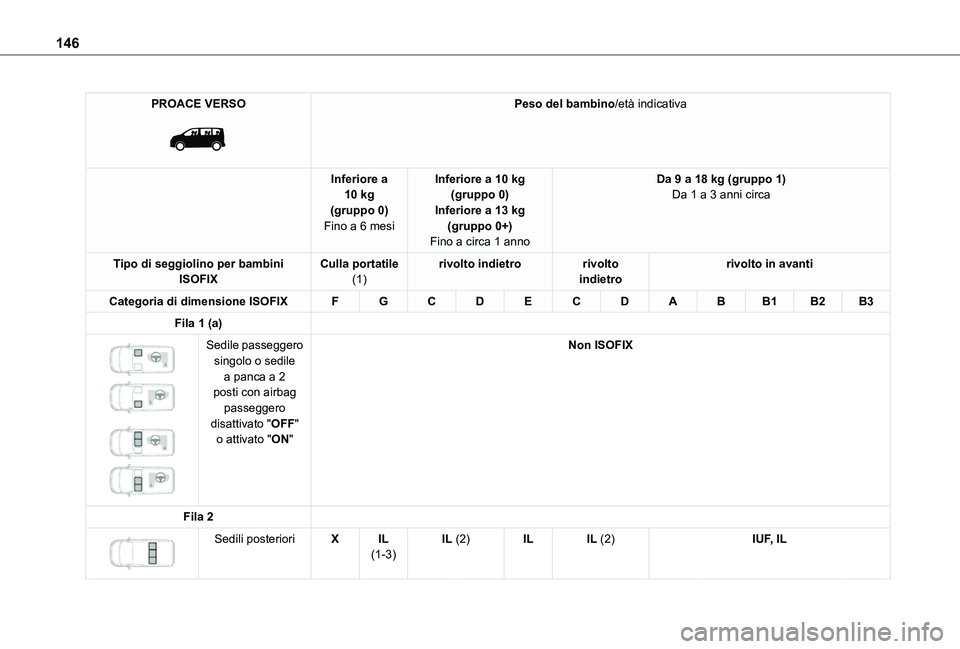

146
PROACE VERSO

Peso del bambino/età indicativa
Inferiore a 10 kg(gruppo 0)Fino a 6 mesi
Inferiore a 10 kg(gruppo 0)Inferiore a 13 kg(gruppo 0+)Fino a circa 1 anno
Da 9 a 18 kg (gruppo 1)Da 1 a 3 anni circa
Tipo di seggiolino per bambini ISOFIXCulla portatile (1)rivolto indietrorivolto indietrorivolto in avanti
Categoria di dimensione ISOFIXFGCDECDABB1B2B3
Fila 1 (a)


Sedile passeggero singolo o sedile a panca a 2 posti con airbag passeggero disattivato "OFF" o attivato "ON"
Non ISOFIX
Fila 2

Sedili posterioriXIL
(1-3)
IL (2)ILIL (2)IUF, IL

147
Sicurezza
5
PROACE VERSO

Peso del bambino/età indicativa
Inferiore a 10 kg(gruppo 0)Fino a 6 mesi
Inferiore a 10 kg(gruppo 0)Inferiore a 13 kg(gruppo 0+)Fino a circa 1 anno
Da 9 a 18 kg (gruppo 1)Da 1 a 3 anni circa
Tipo di seggiolino per bambini ISOFIXCulla portatile (1)rivolto indietrorivolto indietrorivolto in avanti
Categoria di dimensione ISOFIXFGCDECDABB1B2B3
Fila 3

Sedile a panca unica fisso, sedili posteriori
XIUF, ILX


Sedile e sedile a panca posteriore fisso, sedili
posteriori
XIUF, ILX

148
PROACE VERSO

Peso del bambino/età indicativa
Inferiore a 10 kg(gruppo 0)Fino a 6 mesi
Inferiore a 10 kg(gruppo 0)Inferiore a 13 kg(gruppo 0+)Fino a circa 1 anno
Da 9 a 18 kg (gruppo 1)Da 1 a 3 anni circa
Tipo di seggiolino per bambini ISOFIXCulla portatile (1)rivolto indietrorivolto indietrorivolto in avanti
Categoria di dimensione ISOFIXFGCDECDABB1B2B3
Fila 1 (a)

Sedile passeggero con airbag passeggero disattivato "OFF" o attivato "ON"
Non ISOFIX
Fila 2

Sedili posterioriILIUF, IL
Fila 3

Sedili posterioriIL (1-4)XIL (4)XIL (4)IUF, ILX

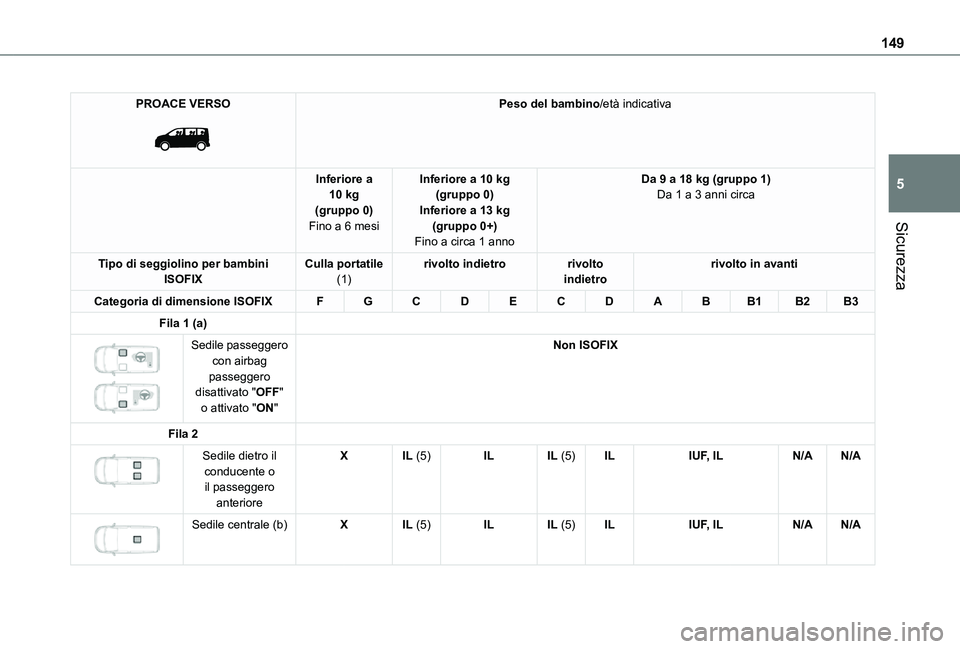

149
Sicurezza
5
PROACE VERSO

Peso del bambino/età indicativa
Inferiore a 10 kg(gruppo 0)Fino a 6 mesi
Inferiore a 10 kg(gruppo 0)Inferiore a 13 kg(gruppo 0+)Fino a circa 1 anno
Da 9 a 18 kg (gruppo 1)Da 1 a 3 anni circa
Tipo di seggiolino per bambini ISOFIXCulla portatile (1)rivolto indietrorivolto indietrorivolto in avanti
Categoria di dimensione ISOFIXFGCDECDABB1B2B3
Fila 1 (a)

Sedile passeggero con airbag passeggero disattivato "OFF" o attivato "ON"
Non ISOFIX
Fila 2

Sedile dietro il conducente o il passeggero anteriore
XIL (5)ILIL (5)ILIUF, ILN/AN/A


Sedile centrale (b)XIL (5)ILIL (5)ILIUF, ILN/AN/A

150
PROACE VERSO

Peso del bambino/età indicativa
Inferiore a 10 kg(gruppo 0)Fino a 6 mesi
Inferiore a 10 kg(gruppo 0)Inferiore a 13 kg(gruppo 0+)Fino a circa 1 anno
Da 9 a 18 kg (gruppo 1)Da 1 a 3 anni circa
Tipo di seggiolino per bambini ISOFIXCulla portatile (1)rivolto indietrorivolto indietrorivolto in avanti
Categoria di dimensione ISOFIXFGCDECDABB1B2B3

Sedili posterioriIL (1-5)ILILIUF, IL
Fila 3

Sedili esterniXIL (4)ILIL (4)IUF, ILN/AN/A


Sedile centrale (b)XIL (4)ILIL (4)IUF, ILN/AN/A


Sedili posterioriIL (1-4)XIL (4)XIL (4)IUF, ILX

151
Sicurezza
5
IUF:Posizione del sedile idonea per l'installazione di un seggiolino Isofix Universale, "Rivolto in avanti", fissato tramite cinghia superiore.
IL:Posizione del sedile idonea per l'installazione di un seggiolino Isofix Semiuniversale del tipo:– "rivolto indietro", con una cinghia superiore o una gamba di supporto,
– "rivolto in avanti", con una gamba di supporto.– culla portatile, con una cinghia superiore o una gamba di supporto.
X:Posizione del sedile non idonea per l'installazione di un seggiolino per bambini o di una culla portatile ISOFIX per il gruppo di peso specificato.
N/A:Non applicabile
(a)Fare riferimento alla normativa in vigore nel paese in cui si sta guidando prima di posizionare un bambino su questo sedile.
(b)Il seggiolino può essere installato sul sedile centrale del veicolo; ciò impedisce quindi l'utilizzo dei sedili esterni.
NOTIC E
Per informazioni sul fissaggio della cinghia superiore tramite i dispositivi di supporto ISOFIX, fare riferimento alla sezione corrispondente.
(1)L'installazione di una culla portatile su questo sedile potrebbe impedire l'uso di uno o più sedili di questa fila.
(2)Installazione possibile solo dietro il sedile del conducente.
(3)Installazione possibile solo dietro il sedile del conducente con sedile passeggero singolo.
(4)Il sedile della fila 2 deve essere regolato in modo che non vi sia alcun contatto tra il bambino della fila 3 e il sedile immediatamente davanti.
(5)Il sedile anteriore deve essere regolato in modo che non vi sia alcun contatto tra il bambino della fila 2 e il sedile immediatamente davanti.
(6)Il sedile anteriore deve essere regolato in modo che non vi sia alcun contatto tra il bambino della fila 2 e il sedile immediatamente davanti (con il sedile
anteriore posizionato 2 tacche più avanti rispetto al centro della guida).
Seggiolini per bambini i-Size
I seggiolini per bambini i-Size dispongono di due dispositivi di bloccaggio che si agganciano sui due anelli A.Questi seggiolini i-Size sono inoltre dotati di:– una cinghia superiore attaccata all'anello B.– o una gamba di supporto che poggia sul pianale, compatibile con la posizione del sedile i-Size approvata.Il ruolo è di impedire l'inclinazione in avanti del seggiolino per bambini in caso di collisione.Per ulteriori informazioni sui dispositivi di supporto ISOFIX e i-Size, fare riferimento alla sezione corrispondente.

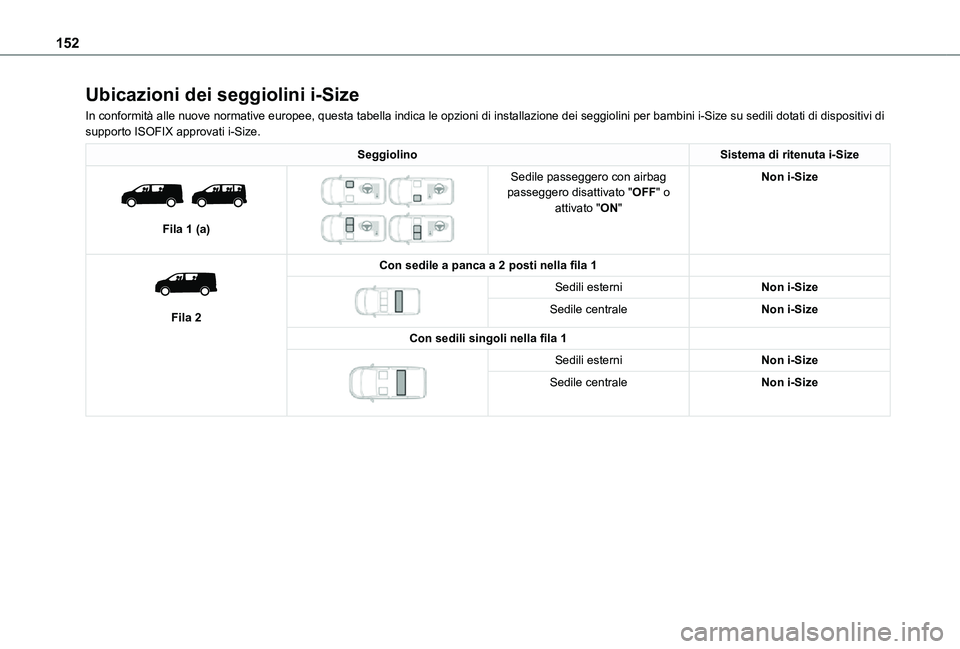

152
Ubicazioni dei seggiolini i-Size
In conformità alle nuove normative europee, questa tabella indica le opzioni di installazione dei\
seggiolini per bambini i-Size su sedili dotati di dispositivi di supporto ISOFIX approvati i-Size.
SeggiolinoSistema di ritenuta i-Size

Fila 1 (a)


Sedile passeggero con airbag passeggero disattivato "OFF" o attivato "ON"
Non i-Size


Fila 2
Con sedile a panca a 2 posti nella fila 1

Sedili esterniNon i-Size
Sedile centraleNon i-Size
Con sedili singoli nella fila 1


Sedili esterniNon i-Size
Sedile centraleNon i-Size
