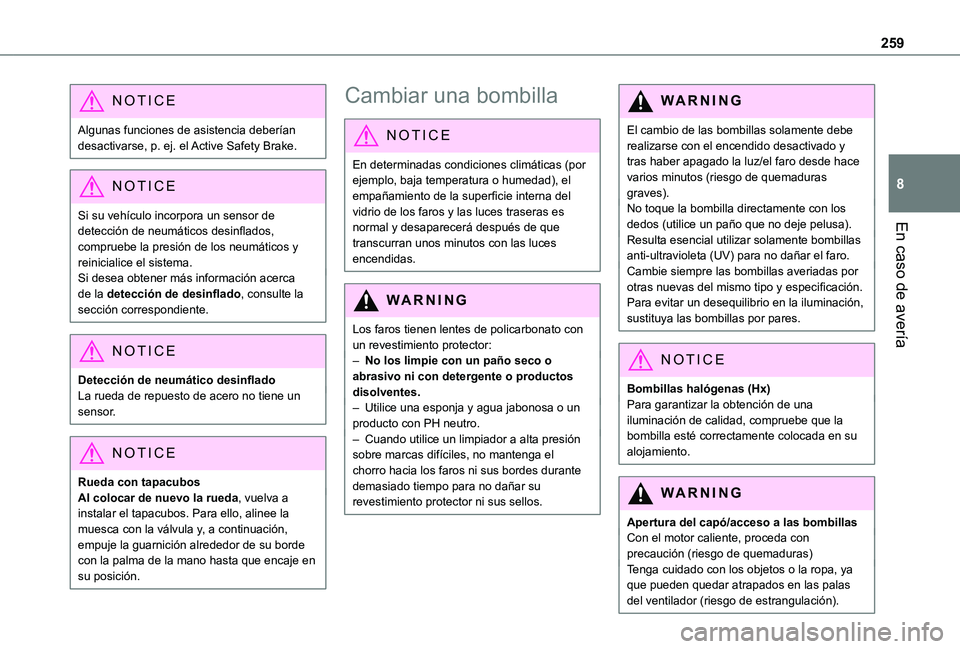

2021 TOYOTA PROACE VERSO ESP

259
En caso de avería
8
NOTIC E
Algunas funciones de asistencia deberían desactivarse, p. ej. el Active Safety Brake.
NOTIC E
Si su vehículo incorpora un sensor de detección de neumáticos desinflados,
compruebe la presión de los neumáticos y reinicialice el sistema.Si desea obtener más información acerca de la detección de desinflado, consulte la sección correspondiente.
NOTIC E
Detección de neumático desinfladoLa rueda de repuesto de acero no tiene un sensor.
NOTIC E
Rueda con tapacubosAl colocar de nuevo la rueda, vuelva a instalar el tapacubos. Para ello, alinee la muesca con la válvula y, a continuación, empuje la guarnición alrededor de su borde con la palma de la mano hasta que encaje en su posición.
Cambiar una bombilla
NOTIC E
En determinadas condiciones climáticas (por ejemplo, baja temperatura o humedad), el empañamiento de la superficie interna del vidrio de los faros y las luces traseras es normal y desaparecerá después de que transcurran unos minutos con las luces encendidas.
WARNI NG
Los faros tienen lentes de policarbonato con un revestimiento protector:– No los limpie con un paño seco o abrasivo ni con detergente o productos disolventes.– Utilice una esponja y agua jabonosa o un producto con PH neutro.– Cuando utilice un limpiador a alta presión
sobre marcas difíciles, no mantenga el chorro hacia los faros ni sus bordes durante demasiado tiempo para no dañar su revestimiento protector ni sus sellos.
WARNI NG
El cambio de las bombillas solamente debe realizarse con el encendido desactivado y tras haber apagado la luz/el faro desde hace varios minutos (riesgo de quemaduras graves).No toque la bombilla directamente con los dedos (utilice un paño que no deje pelusa).Resulta esencial utilizar solamente bombillas anti-ultravioleta (UV) para no dañar el faro.Cambie siempre las bombillas averiadas por otras nuevas del mismo tipo y especificación. Para evitar un desequilibrio en la iluminación, sustituya las bombillas por pares.
NOTIC E
Bombillas halógenas (Hx)Para garantizar la obtención de una iluminación de calidad, compruebe que la bombilla esté correctamente colocada en su
alojamiento.
WARNI NG
Apertura del capó/acceso a las bombillasCon el motor caliente, proceda con precaución (riesgo de quemaduras)Tenga cuidado con los objetos o la ropa, ya que pueden quedar atrapados en las palas
del ventilador (riesgo de estrangulación).

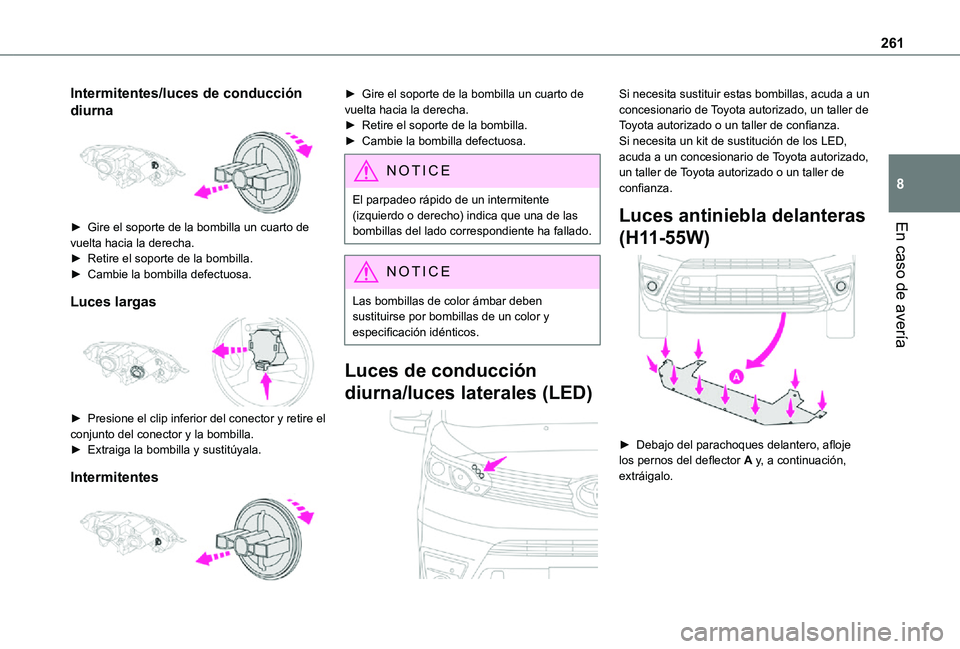

261
En caso de avería
8
Intermitentes/luces de conducción
diurna

► Gire el soporte de la bombilla un cuarto de vuelta hacia la derecha.► Retire el soporte de la bombilla.► Cambie la bombilla defectuosa.
Luces largas

► Presione el clip inferior del conector y retire el conjunto del conector y la bombilla. ► Extraiga la bombilla y sustitúyala.
Intermitentes

► Gire el soporte de la bombilla un cuarto de vuelta hacia la derecha.► Retire el soporte de la bombilla.► Cambie la bombilla defectuosa.
NOTIC E
El parpadeo rápido de un intermitente (izquierdo o derecho) indica que una de las bombillas del lado correspondiente ha fallado.
NOTIC E
Las bombillas de color ámbar deben sustituirse por bombillas de un color y especificación idénticos.
Luces de conducción
diurna/luces laterales (LED)

Si necesita sustituir estas bombillas, acuda a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza.Si necesita un kit de sustitución de los LED, acuda a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza.
Luces antiniebla delanteras
(H11-55W)

► Debajo del parachoques delantero, afloje los pernos del deflector A y, a continuación, extráigalo.

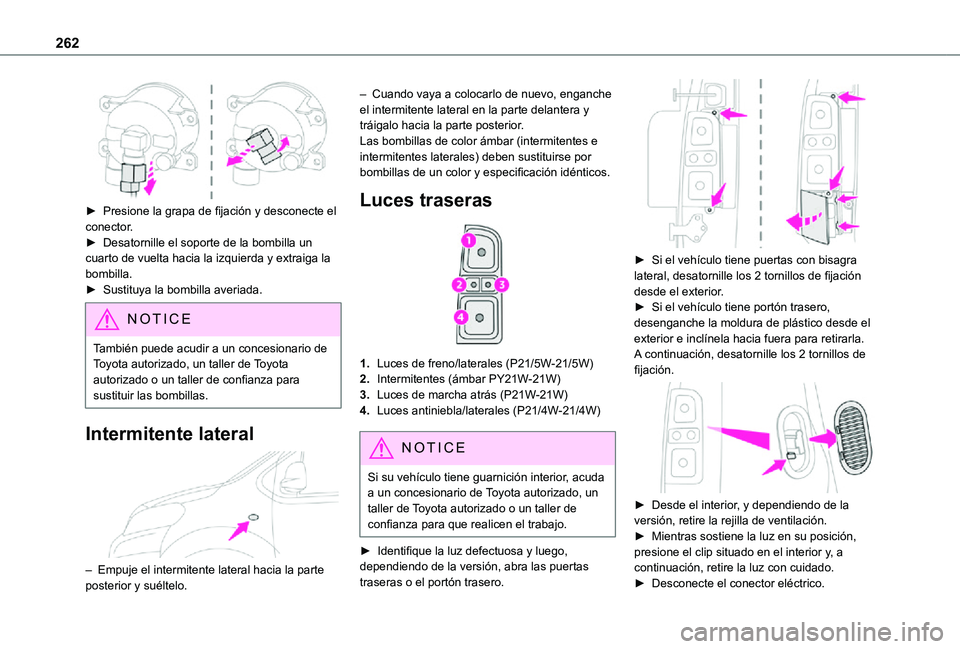

262

► Presione la grapa de fijación y desconecte el conector.► Desatornille el soporte de la bombilla un cuarto de vuelta hacia la izquierda y extraiga la bombilla.► Sustituya la bombilla averiada.
NOTIC E
También puede acudir a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza para sustituir las bombillas.
Intermitente lateral

– Empuje el intermitente lateral hacia la parte posterior y suéltelo.
– Cuando vaya a colocarlo de nuevo, enganche el intermitente lateral en la parte delantera y tráigalo hacia la parte posterior.Las bombillas de color ámbar (intermitentes e intermitentes laterales) deben sustituirse por bombillas de un color y especificación idénticos.
Luces traseras

1.Luces de freno/laterales (P21/5W-21/5W)
2.Intermitentes (ámbar PY21W-21W)
3.Luces de marcha atrás (P21W-21W)
4.Luces antiniebla/laterales (P21/4W-21/4W)
NOTIC E
Si su vehículo tiene guarnición interior, acuda a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza para que realicen el trabajo.
► Identifique la luz defectuosa y luego, dependiendo de la versión, abra las puertas traseras o el portón trasero.

► Si el vehículo tiene puertas con bisagra lateral, desatornille los 2 tornillos de fijación desde el exterior.► Si el vehículo tiene portón trasero, desenganche la moldura de plástico desde el exterior e inclínela hacia fuera para retirarla. A continuación, desatornille los 2 tornillos de fijación.

► Desde el interior, y dependiendo de la versión, retire la rejilla de ventilación.► Mientras sostiene la luz en su posición, presione el clip situado en el interior y, a continuación, retire la luz con cuidado.► Desconecte el conector eléctrico.

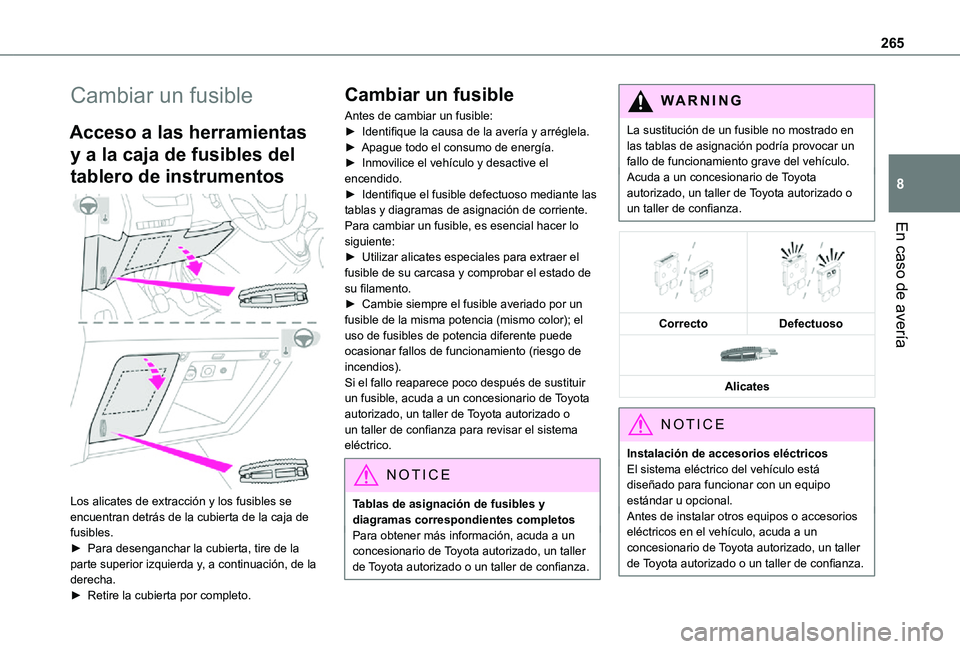

265
En caso de avería
8
Cambiar un fusible
Acceso a las herramientas
y a la caja de fusibles del
tablero de instrumentos

Los alicates de extracción y los fusibles se encuentran detrás de la cubierta de la caja de fusibles.► Para desenganchar la cubierta, tire de la parte superior izquierda y, a continuación, de la derecha.
► Retire la cubierta por completo.
Cambiar un fusible
Antes de cambiar un fusible:► Identifique la causa de la avería y arréglela.► Apague todo el consumo de energía.► Inmovilice el vehículo y desactive el encendido.► Identifique el fusible defectuoso mediante las tablas y diagramas de asignación de corriente.Para cambiar un fusible, es esencial hacer lo siguiente:► Utilizar alicates especiales para extraer el fusible de su carcasa y comprobar el estado de su filamento.► Cambie siempre el fusible averiado por un fusible de la misma potencia (mismo color); el uso de fusibles de potencia diferente puede ocasionar fallos de funcionamiento (riesgo de incendios).Si el fallo reaparece poco después de sustituir un fusible, acuda a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza para revisar el sistema
eléctrico.
NOTIC E
Tablas de asignación de fusibles y diagramas correspondientes completosPara obtener más información, acuda a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza.
WARNI NG
La sustitución de un fusible no mostrado en las tablas de asignación podría provocar un fallo de funcionamiento grave del vehículo.Acuda a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza.




CorrectoDefectuoso

Alicates
NOTIC E
Instalación de accesorios eléctricosEl sistema eléctrico del vehículo está
diseñado para funcionar con un equipo estándar u opcional.Antes de instalar otros equipos o accesorios eléctricos en el vehículo, acuda a un
concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza.

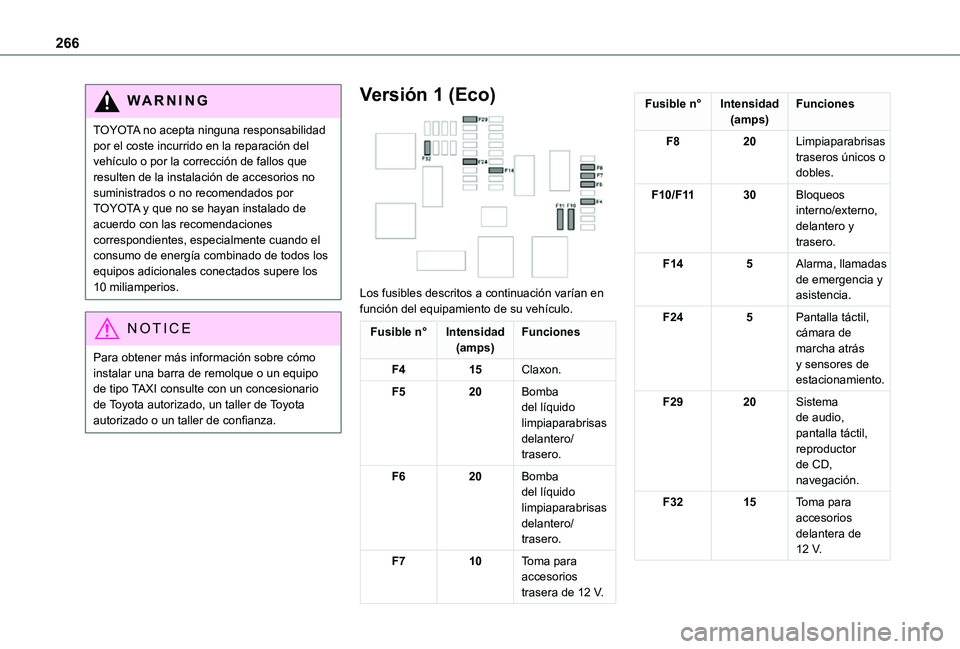

266
WARNI NG
TOYOTA no acepta ninguna responsabilidad por el coste incurrido en la reparación del vehículo o por la corrección de fallos que resulten de la instalación de accesorios no suministrados o no recomendados por TOYOTA y que no se hayan instalado de acuerdo con las recomendaciones correspondientes, especialmente cuando el consumo de energía combinado de todos los equipos adicionales conectados supere los 10 miliamperios.
NOTIC E
Para obtener más información sobre cómo instalar una barra de remolque o un equipo de tipo TAXI consulte con un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza.
Versión 1 (Eco)

Los fusibles descritos a continuación varían en función del equipamiento de su vehículo.
Fusible n°Intensidad(amps)Funciones
F415Claxon.
F520Bomba del líquido limpiaparabrisas delantero/
trasero.
F620Bomba del líquido limpiaparabrisas delantero/trasero.
F710Toma para accesorios trasera de 12 V.
Fusible n°Intensidad(amps)Funciones
F820Limpiaparabrisas traseros únicos o dobles.
F10/F1130Bloqueos interno/externo, delantero y trasero.
F145Alarma, llamadas de emergencia y asistencia.
F245Pantalla táctil, cámara de marcha atrás y sensores de estacionamiento.
F2920Sistema de audio, pantalla táctil, reproductor de CD, navegación.
F3215Toma para accesorios delantera de 12 V.

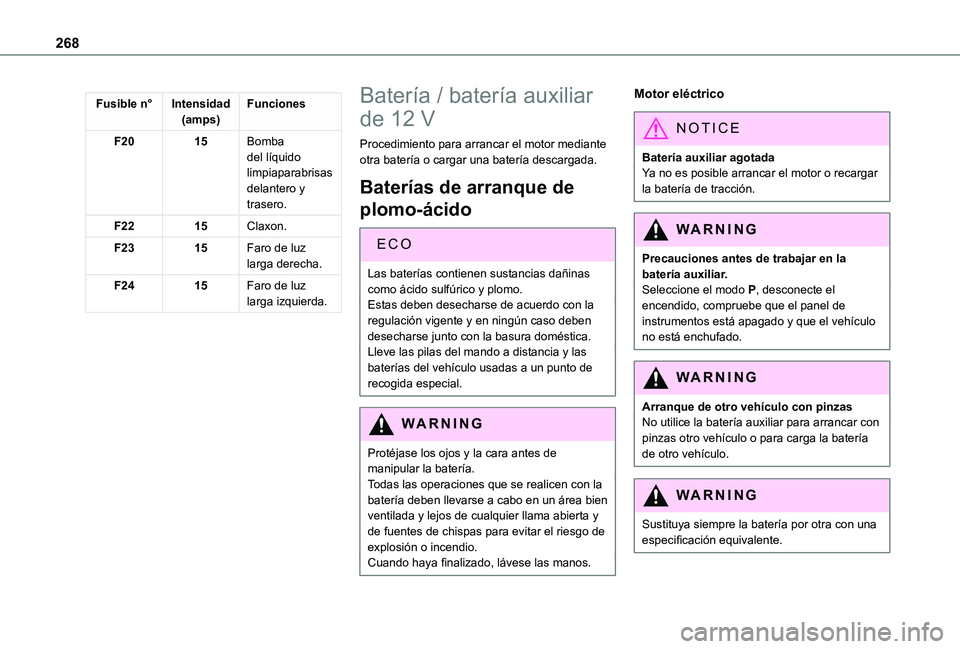

268
Fusible n°Intensidad(amps)Funciones
F2015Bomba del líquido limpiaparabrisas delantero y trasero.
F2215Claxon.
F2315Faro de luz larga derecha.
F2415Faro de luz larga izquierda.
Batería / batería auxiliar
de 12 V
Procedimiento para arrancar el motor mediante otra batería o cargar una batería descargada.
Baterías de arranque de
plomo-ácido
ECO
Las baterías contienen sustancias dañinas como ácido sulfúrico y plomo.Estas deben desecharse de acuerdo con la regulación vigente y en ningún caso deben desecharse junto con la basura doméstica.Lleve las pilas del mando a distancia y las baterías del vehículo usadas a un punto de recogida especial.
WARNI NG
Protéjase los ojos y la cara antes de manipular la batería.Todas las operaciones que se realicen con la batería deben llevarse a cabo en un área bien ventilada y lejos de cualquier llama abierta y de fuentes de chispas para evitar el riesgo de
explosión o incendio.Cuando haya finalizado, lávese las manos.
Motor eléctrico
NOTIC E
Batería auxiliar agotadaYa no es posible arrancar el motor o recargar la batería de tracción.
WARNI NG
Precauciones antes de trabajar en la batería auxiliar.Seleccione el modo P, desconecte el encendido, compruebe que el panel de instrumentos está apagado y que el vehículo no está enchufado.
WARNI NG
Arranque de otro vehículo con pinzasNo utilice la batería auxiliar para arrancar con pinzas otro vehículo o para carga la batería de otro vehículo.
WARNI NG
Sustituya siempre la batería por otra con una especificación equivalente.

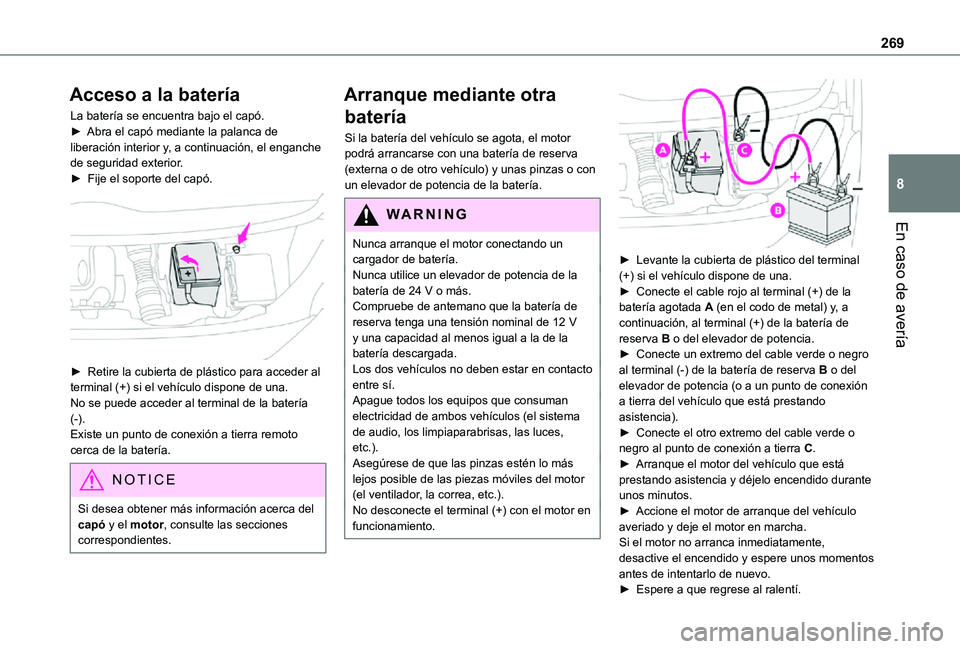

269
En caso de avería
8
Acceso a la batería
La batería se encuentra bajo el capó.► Abra el capó mediante la palanca de liberación interior y, a continuación, el enganche de seguridad exterior.► Fije el soporte del capó.

► Retire la cubierta de plástico para acceder al terminal (+) si el vehículo dispone de una.No se puede acceder al terminal de la batería (-).Existe un punto de conexión a tierra remoto
cerca de la batería.
NOTIC E
Si desea obtener más información acerca del capó y el motor, consulte las secciones correspondientes.
Arranque mediante otra
batería
Si la batería del vehículo se agota, el motor podrá arrancarse con una batería de reserva (externa o de otro vehículo) y unas pinzas o con un elevador de potencia de la batería.
WARNI NG
Nunca arranque el motor conectando un cargador de batería.Nunca utilice un elevador de potencia de la batería de 24 V o más.Compruebe de antemano que la batería de reserva tenga una tensión nominal de 12 V y una capacidad al menos igual a la de la batería descargada.Los dos vehículos no deben estar en contacto entre sí.Apague todos los equipos que consuman electricidad de ambos vehículos (el sistema de audio, los limpiaparabrisas, las luces, etc.).Asegúrese de que las pinzas estén lo más lejos posible de las piezas móviles del motor (el ventilador, la correa, etc.).No desconecte el terminal (+) con el motor en funcionamiento.


► Levante la cubierta de plástico del terminal (+) si el vehículo dispone de una.► Conecte el cable rojo al terminal (+) de la batería agotada A (en el codo de metal) y, a continuación, al terminal (+) de la batería de reserva B o del elevador de potencia.► Conecte un extremo del cable verde o negro al terminal (-) de la batería de reserva B o del elevador de potencia (o a un punto de conexión a tierra del vehículo que está prestando asistencia).► Conecte el otro extremo del cable verde o negro al punto de conexión a tierra C.► Arranque el motor del vehículo que está prestando asistencia y déjelo encendido durante unos minutos.► Accione el motor de arranque del vehículo averiado y deje el motor en marcha.Si el motor no arranca inmediatamente, desactive el encendido y espere unos momentos antes de intentarlo de nuevo.► Espere a que regrese al ralentí.

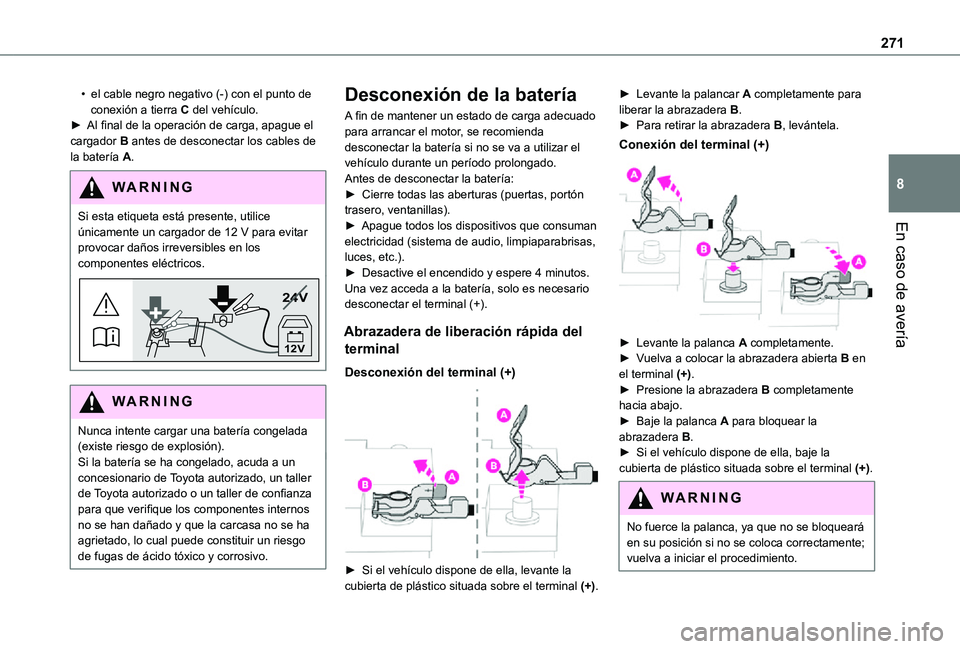

271
En caso de avería
8
• el cable negro negativo (-) con el punto de conexión a tierra C del vehículo.► Al final de la operación de carga, apague el cargador B antes de desconectar los cables de la batería A.
WARNI NG
Si esta etiqueta está presente, utilice únicamente un cargador de 12 V para evitar provocar daños irreversibles en los componentes eléctricos.
24V
12V
WARNI NG
Nunca intente cargar una batería congelada (existe riesgo de explosión).Si la batería se ha congelado, acuda a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza para que verifique los componentes internos no se han dañado y que la carcasa no se ha agrietado, lo cual puede constituir un riesgo de fugas de ácido tóxico y corrosivo.
Desconexión de la batería
A fin de mantener un estado de carga adecuado para arrancar el motor, se recomienda desconectar la batería si no se va a utilizar el vehículo durante un período prolongado.Antes de desconectar la batería:► Cierre todas las aberturas (puertas, portón trasero, ventanillas).► Apague todos los dispositivos que consuman electricidad (sistema de audio, limpiaparabrisas, luces, etc.).► Desactive el encendido y espere 4 minutos.Una vez acceda a la batería, solo es necesario desconectar el terminal (+).
Abrazadera de liberación rápida del
terminal
Desconexión del terminal (+)

► Si el vehículo dispone de ella, levante la cubierta de plástico situada sobre el terminal (+).
► Levante la palancar A completamente para liberar la abrazadera B.► Para retirar la abrazadera B, levántela.
Conexión del terminal (+)

► Levante la palanca A completamente.► Vuelva a colocar la abrazadera abierta B en el terminal (+).► Presione la abrazadera B completamente hacia abajo.► Baje la palanca A para bloquear la abrazadera B.
► Si el vehículo dispone de ella, baje la cubierta de plástico situada sobre el terminal (+).
WARNI NG
No fuerce la palanca, ya que no se bloqueará en su posición si no se coloca correctamente;
vuelva a iniciar el procedimiento.
