2021 TOYOTA PROACE VERSO Eksploatavimo vadovas (in Lithuanian)

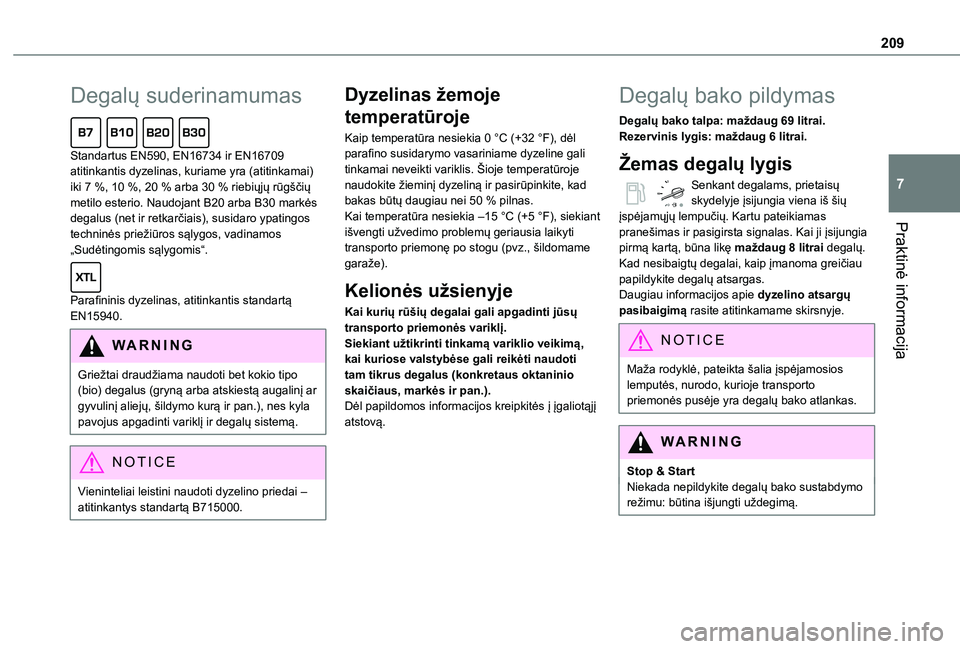

209
Praktinė informacija
7
Degalų suderinamumas
Standartus EN590, EN16734 ir EN16709 atitinkantis dyzelinas, kuriame yra (atitinkamai) iki 7 %, 10 %, 20 % arba 30 % riebiųjų rūgščių metilo esterio. Naudojant B20 arba B30 markės degalus (net ir retkarčiais), susidaro ypatingos techninės priežiūros sąlygos, vadinamos „Sudėtingomis sąlygomis“.
Parafininis dyzelinas, atitinkantis standartą EN15940.
WARNI NG
Griežtai draudžiama naudoti bet kokio tipo (bio) degalus (gryną arba atskiestą augalinį ar gyvulinį aliejų, šildymo kurą ir pan.), nes kyla pavojus apgadinti variklį ir degalų sistemą.
NOTIC E
Vieninteliai leistini naudoti dyzelino priedai – atitinkantys standartą B715000.
Dyzelinas žemoje
temperatūroje
Kaip temperatūra nesiekia 0 °C (+32 °F), dėl parafino susidarymo vasariniame dyzeline gali tinkamai neveikti variklis. Šioje temperatūroje naudokite žieminį dyzeliną ir pasirūpinkite, kad bakas būtų daugiau nei 50 % pilnas.Kai temperatūra nesiekia –15 °C (+5 °F), siekiant išvengti užvedimo problemų geriausia laikyti transporto priemonę po stogu (pvz., šildomame garaže).
Kelionės užsienyje
Kai kurių rūšių degalai gali apgadinti jūsų transporto priemonės variklį.Siekiant užtikrinti tinkamą variklio veikimą, kai kuriose valstybėse gali reikėti naudoti tam tikrus degalus (konkretaus oktaninio skaičiaus, markės ir pan.).Dėl papildomos informacijos kreipkitės į įgaliotąjį atstovą.
Degalų bako pildymas
Degalų bako talpa: maždaug 69 litrai.Rezervinis lygis: maždaug 6 litrai.
Žemas degalų lygis
Senkant degalams, prietaisų skydelyje įsijungia viena iš šių įspėjamųjų lempučių. Kartu pateikiamas pranešimas ir pasigirsta signalas. Kai ji įsijungia pirmą kartą, būna likę maždaug 8 litrai degalų.Kad nesibaigtų degalai, kaip įmanoma greičiau papildykite degalų atsargas.Daugiau informacijos apie dyzelino atsargų pasibaigimą rasite atitinkamame skirsnyje.
NOTIC E
Maža rodyklė, pateikta šalia įspėjamosios lemputės, nurodo, kurioje transporto priemonės pusėje yra degalų bako atlankas.
WARNI NG
Stop & StartNiekada nepildykite degalų bako sustabdymo režimu: būtina išjungti uždegimą.

210
Degalų bako pildymas
Norint, kad degalų atsargų papildymą užregistruotų degalų matuoklis, reikia įpilti bent 8 litrų.Atidarius degalų bako dangtelį, gali pasigirsti šnypštimas, vidun skverbiantis orui. Tai – visiškai normalu. Šio reiškinio priežastis – užsandarinta degalų sistema.Kaip visiškai saugiai papildyti degalų atsargas► Būtinai išjunkite variklį.► Atrakinkite transporto priemonę, naudodamiesi sistema „Smart Entry & Start“.

► Atidarykite degalų bako atlanką.

► Įkiškite raktelio geležtę į degalų bako dangtelį ir pasukite kairėn.

► Atsukite ir nuimkite degalų bako dangtelį, tada padėkite jį ant laikiklio, įrengto degalų bako atlanke.► Įkiškite ir iki galo įstumkite degalų pistoletą (pastumdami metalinį vožtuvą A).► Pripildykite baką. Po trečiojo tiekimo nutraukimo toliau nebepilkite, nes rizikuojate sukelti veikimo sutrikimų.
► Prisukite degalų bako dangtelį atgal ir uždarykite, pasukdami dešinėn.► Paspauskite ir uždarykite degalų bako atlanką (transporto priemonė turi būti atrakinta).

WARNI NG
Jei transporto priemonės kairėje įrengtos stumdomosios durelės, neatidarykite jų, kai atidarytas degalų bako atlankas (kyla pavojus pažeisti degalų bako atlanką, stumdomąsias dureles bei sužeisti degalus pilantį asmenį).
WARNI NG
Jei, esant atidarytam degalų bako atlankui, mėginate atidaryti kairiąsias dureles, mechanizmas neleidžia jų atidaryti.Vis dėlto dureles galima atidaryti iki pusės.Kad galėtumėte vėl naudotis mechaninėmis durelėmis, uždarykite degalų bako atlanką.Jei įrengtos elektra valdomos durelės, norėdami jomis tinkamai naudotis, uždarykite degalų bako atlanką ir tada paspauskite atidarymo elementą.

2 11
Praktinė informacija
7
Transporto priemonėje įrengtas katalizatorius, padedantis sumažinti kenksmingos emisijos apimtis išmetamosiose dujose.
WARNI NG
Jei į savo transporto priemonę įpilsite netinkamų degalų, turėsite ištuštinti degalų baką ir įpilti į jį tinkamų degalų. Tik tada bus galima užvesti variklį iš naujo.
Degalų tiekimo nutraukimas
Šioje transporto priemonėje sumontuota saugos sistema, smūgio atveju nutraukianti degalų tiekimą.
Apsauga nuo degalų rūšies
sumaišymo (dyzelinas)
(Atsižvelgiant į pardavimo valstybę.)Šis mechaninis apsauginis įtaisas neleidžia į dyzelino baką įpilti benzino.Jis įrengtas bako kaklelyje (jis pasirodo atsukus bako dangtelį).

Įkišus benzino pistoletą į dyzelinės transporto priemonės degalų bako kaklelį, jis paliečia atlanką. Sistema lieka uždaryta ir neleidžia įpilti degalų.Nebandykite kišti per jėgą: vietoj to įkiškite dyzelino pistoletą.
NOTIC E
Baką galima pripildyti ir naudojant degalų kanistrą.Siekiant užtikrinti gerą degalų tėkmę, degalų
kanistro antgalis neturi liestis su apsaugos nuo degalų rūšies sumaišymo įtaiso atlanku.
NOTIC E
Kelionės užsienyje Kadangi kitų valstybių degalinėse dyzelino pistoletai gali būti kitokie, dėl mechaninio apsauginio įtaiso gali būti neįmanoma įpilti degalų.Prieš keliaujant į užsienį rekomenduojama pasitarti su bet kuriuo „Toyota“ įgaliotuoju atstovu, „Toyota“ įgaliotuoju autoservisu arba bet kuriuo patikimu autoservisu, ar transporto priemonei tinka konkrečiose valstybėse naudojama degalų pilstymo įranga.

212
Įkrovimo sistema
(elektrinis)
400 V elektros sistema
Elektrinę traukos sistemą, veikiančią maždaug 400 V įtampa, galima atpažinti pagal oranžinius kabelius. Jos komponentai žymimi tokiu simboliu:

WARNI NG
Naudojamas elektromobilio galios agregatas gali įkaisti ir toks kurį laiką išlikti ir išjungtas.Laikykitės etiketėse (ypač – atlanko viduje) nurodytų įspėjamųjų pranešimų.Griežtai draudžiama vykdyti bet kokius darbus su transporto priemonės elektros sistema (įskaitant traukos akumuliatorių, jungtis, oranžinius kabelius ir kitus komponentus, matomus viduje arba išorėje) ir ją modifikuoti. Kitaip kils pavojus rimtai nusideginti arba gauti galimai mirtiną elektros šoką (galimas trumpas jungimas, elektra gali nutrenkti)!Kilus problemų, kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.


WARNI NG
Ši etiketė skirta naudoti išskirtinai ugniagesiams ir techninės priežiūros specialistams, prireikus atlikti darbus su transporto priemone.Šioje etiketėje esančio įrenginio negalima liesti jokiems kitiems asmenims.
WARNI NG
Avarijos ar smūgio į transporto priemonės kėbulą atvejuŠiais atvejais gali būti rimtai sugadinta elektros grandinė arba traukos akumuliatorius.Sustokite iškart, kai tai padaryti bus saugu, ir išjunkite uždegimą.Kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
WARNI NG
Kilus gaisruiNedelsdami išlipkite iš transporto priemonės ir evakuokite visus keleivius. Niekada nebandykite patys gesinti gaisro, nes rizikuojate žūti nuo elektros šoko!Nedelsdami praneškite skubios pagalbos tarnyboms ir informuokite jas, kad incidentas
susijęs su elektromobiliu.

213
Praktinė informacija
7
WARNI NG
PlaunantPrieš pradėdami plauti transporto priemonę, būtinai patikrinkite, ar tinkamai uždarytas įkrovimo atlankas.Niekada neplaukite transporto priemonės, kai įkraunamas akumuliatorius.
WARNI NG
Plovimas aukštu slėgiuGriežtai draudžiama aukšto slėgio plovimo įranga plauti motoro skyrių arba automobilio dugną, kad nepažeistumėte elektros sistemos komponentų.Plaudami kėbulą, nenaudokite aukštesnio nei 80 barų slėgio.
WARNI NG
Niekada nelieskite vandeniui ar dulkėms patekti į jungtį arba įkrovimo antgalį, nes galite žūti nuo elektros srovės arba sukelti gaisrą!Niekada nejunkite ir neatjunkite įkrovimo kištuko ar kabelio šlapiomis rankomis. Rizikuojate gauti mirtiną elektros šoką!
Traukos akumuliatorius
Šiame akumuliatoriuje kaupiama energija, kuri maitina elektrinį motorą ir salono temperatūrinio komforto įrangą. Naudojant jis iškraunamas, taigi, turi būti reguliariai įkraunamas. Prieš įkraunant nebūtina laukti, kol traukos akumuliatoriaus įkrovos lygis nukris iki rezervinio.Akumuliatoriaus veikimo trukmė priklauso nuo vairavimo stiliaus, maršruto, temperatūrinio komforto įrangos naudojimo ir akumuliatoriaus komponentų senėjimo.
NOTIC E
Traukos akumuliatoriaus senėjimo procesui įtakos turi keli veiksniai, įskaitant klimato sąlygas, nuvažiuotą atstumą ir sparčiojo įkrovimo dažnumą.
WARNI NG
Jei traukos akumuliatorius apgadinamasPrimygtinai draudžiama pačiam vykdyti transporto priemonės priežiūros darbus.Nelieskite iš akumuliatoriaus ištekėjusio skysčio. Jei šių produktų pateko ant odos, gausiai nuplaukite vandeniu ir kaip įmanoma greičiau kreipkitės į gydytoją.Pasirūpinkite, kad sistemą patikrintų bet kuris „Toyota“ įgaliotasis atstovas, „Toyota“ įgaliotasis autoservisas arba bet kuris patikimas autoservisas.
Įkrovimo jungtys ir
indikatorių lemputės

1.Įkrovimo jungtys
2.Atidėto įkrovimo aktyvavimo mygtukas

214
3.Kištuko užrakinimo indikatoriaus lemputėŠviečia raudona spalva: kištukas nustatytas tinkamai ir užrakintas jungtyje.Mirksi raudona spalva: kištukas nustatytas netinkamai arba užrakinti neįmanoma.
4.Įkrovimo indikatoriaus lemputė

Įkrovimo indikatoriaus lemputės būsena
Reikšmė
Šviečia balta spalvaPagalbinis apšvietimas, padedantis atidaryti įkrovimo atlanką ir atjungti įkrovimo kabelį.
Šviečia mėlyna spalvaAtidėtas įkrovimas.
Mirksi žalia spalvaĮkraunama.
Įkrovimo indikatoriaus lemputės būsena
Reikšmė
Šviečia žalia spalvaĮkrauta.Įkrovimo indikatoriaus lemputė išsijungia praėjus maždaug 2 minutėms, kadangi
transporto priemonės funkcijos persijungia į budėjimo režimą.Indikatoriaus lemputė vėl įsijungia, kai transporto priemonė atrakinama naudojantis sistema „Smart Entry & Start“ arba atidaromos durelės. Tuo siekiama nurodyti, kad akumuliatorius visiškai įkrautas.
Šviečia raudona spalvaVeikimo sutrikimas.
WARNI NG
Neardykite ir nemodifikuokite įkrovimo jungties, nes galite žūti nuo elektros srovės ir (arba) sukelti gaisrą!Kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
Įkrovimo kabeliai, lizdai ir
įkrovikliai
Su transporto priemone pateiktas įkrovimo kabelis (atsižvelgiant į versiją) dera su pardavimo valstybėje naudojamomis elektros sistemomis. Išsiruošę keliauti į užsienį, patikrinkite vietinių elektros sistemų suderinamumą su įkrovimo kabeliu.Visą įkrovimo kabelių asortimentą sužinosite iš savo įgaliotojo atstovo.Kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį
patikimą autoservisą ir sužinokite, kaip įsigyti tinkamų įkrovimo kabelių.

215
Praktinė informacija
7
Identifikavimo etiketės ant įkrovimo
kištuko ir jungties
Identifikavimo etiketės klijuojamos ant transporto priemonės, įkrovimo kabelio ir įkroviklio. Jomis siekiama informuoti naudotoją, kurį įrenginį reikėtų naudoti.

Toliau nurodoma, ką reiškia kiekviena identifikavimo etiketė:
Identifikavimo etiketėsMaitinimo tipasKonfigūracijaPriedo tipasĮtampos intervalas
C

KS2 TIPASTransporto priemonės jungtis ir transporto priemonės įvadas
≤ 480 V RMS

C

KS2 TIPASKištukas ir lizdas≤ 480 V RMS

K

NSCOMBO 2 (FF)Transporto priemonės jungtis ir transporto priemonės įvadas
50–500 V

216
Standartinis įkrovimas, 2 režimas
Buitinis lizdas(buitinis įkrovimas kintamąja srove (KS))

2 režimas su standartiniu lizdu A: srovės stipris siekia iki 8 A.

2 režimas su „Green'Up“ lizdu B: srovės stipris siekia iki 16 A.Jei norite, kad būtų įrengtas šio tipo lizdas, kreipkitės į profesionalą.
Specifinis buitinis įkrovimo kabelis – 2 režimas (KS)

Identifikavimo etiketė C ant įkrovimo jungties (transporto priemonės pusėje).
WARNI NG
Specifinis buitinis įkrovimo kabelis (2 režimas)Neapgadinkite kabelio.Pažeidimo atveju toliau nenaudokite ir kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą, kad pakeistų.
Valdymo blokas (2 režimas)


POWERŽalia: elektros grandinė uždaryta, gali prasidėti įkrovimas.CHARGEMirksi žalia: įkraunama arba įjungta temperatūros paruošimo funkcija.Šviečia žalia spalva: įkrauta.FAULT
Raudona: triktis, įkrauti neleidžiama arba įkrovimą reikia nedelsiant stabdyti. Patikrinkite, ar viskas tinkamai prijungta, ir ar nesutriko elektros sistemos veikimas.Jei indikatoriaus lemputė neišsijungia, kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.Prijungus įkrovimo kabelį prie buitinio elektros lizdo, trumpam įsijungia visos indikatorių lemputės.Jei neįsijungia jokia indikatoriaus lemputė, patikrinkite buitinio elektros lizdo jungtuvą.– Jei jungtuvas suveikė, kreipkitės į specialistą, kad patikrintų, ar elektros sistema dera, ir (arba) atliktų reikiamus remonto darbus.– Jei jungtuvas nesuveikė, nustokite naudoti įkrovimo kabelį ir kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
