2021 TOYOTA PROACE CITY VERSO EV tow

225
Informacje praktyczne
7

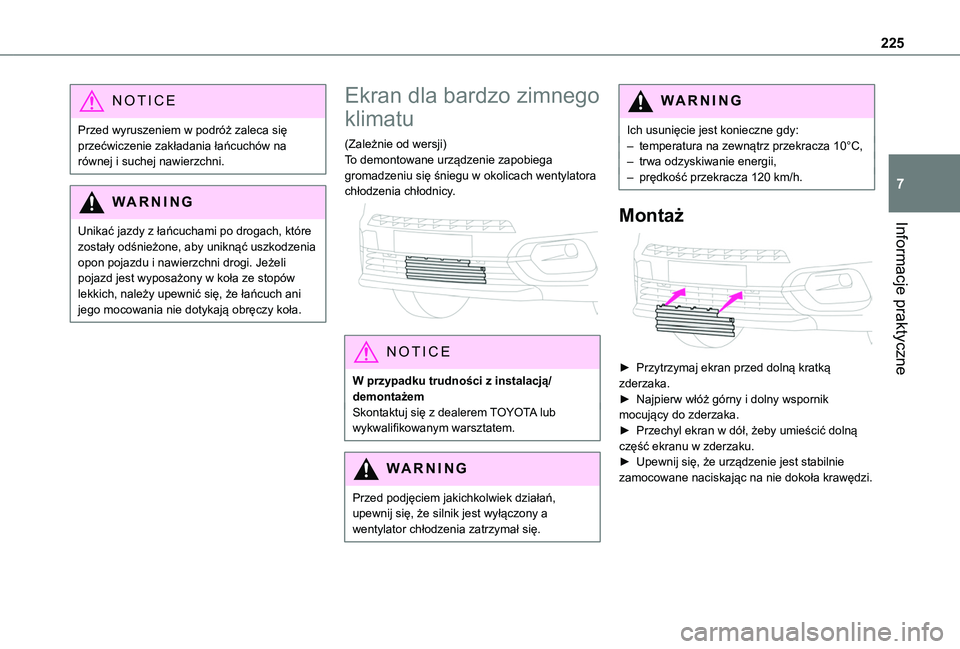

NOTIC E
Przed wyruszeniem w podróż zaleca się przećwiczenie zakładania łańcuchów na równej i suchej nawierzchni.
WARNI NG
Unikać jazdy z łańcuchami po drogach, które
zostały odśnieżone, aby uniknąć uszkodzenia opon pojazdu i nawierzchni drogi. Jeżeli pojazd jest wyposażony w koła ze stopów lekkich, należy upewnić się, że łańcuch ani jego mocowania nie dotykają obręczy koła.
Ekran dla bardzo zimnego
klimatu
(Zależnie od wersji)To demontowane urządzenie zapobiega gromadzeniu się śniegu w okolicach wentylatora chłodzenia chłodnicy.

NOTIC E
W przypadku trudności z instalacją/demontażemSkontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem.
WARNI NG
Przed podjęciem jakichkolwiek działań, upewnij się, że silnik jest wyłączony a wentylator chłodzenia zatrzymał się.
WARNI NG
Ich usunięcie jest konieczne gdy:– temperatura na zewnątrz przekracza 10°C,– trwa odzyskiwanie energii,– prędkość przekracza 120 km/h.
Montaż

► Przytrzymaj ekran przed dolną kratką zderzaka.► Najpierw włóż górny i dolny wspornik mocujący do zderzaka.► Przechyl ekran w dół, żeby umieścić dolną część ekranu w zderzaku.► Upewnij się, że urządzenie jest stabilnie zamocowane naciskając na nie dokoła krawędzi.

226
Demontaż

► Włóż palec do rowka w górnej części ekranu.► Pociągnij do siebie w celu odczepienia urządzenia.
Hak holowniczy
NOTIC E
Zależnie od wersji pojazd może posiadać wyposażenie niezbędne do zainstalowania haka holowniczego.W celu zainstalowania haka holowniczego, skontaktuj się z dealerem Toyota lub autoryzowanym serwisem Toyota albo innym wykwalifikowanym warsztatem.
Rozkład obciążeń► Rozłóż obciążenie na przyczepie tak, aby najcięższe elementy znajdowały się możliwie
jak najbliżej osi, a maksymalny nacisk pionowy na hak nie przekraczał dopuszczalnej wartości maksymalnej.
Gęstość powietrza spada wraz ze wzrostem wysokości nad poziomem morza, zmniejszając jednocześnie osiągi silnika. Maksymalną masę holowaną należy zmniejszyć o 10 % na każde 1000 metrów wysokości nad poziomem morza.
NOTIC E
Należy stosować haki holownicze i niezmodyfikowane uprzęże z atestem
TOYOTA. Zaleca się zlecenie montażu autoryzowanemu dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.Jeśli hak holowniczy nie będzie montowany przez autoryzowanego dealera Toyota lub autoryzowany serwis Toyota albo inny wykwalifikowany warsztat, należy go zamontować zgodnie z instrukcją producenta pojazdu.Określone funkcje manewrowania i asystentów jazdy są automatycznie wyłączane w przypadku stosowania atestowanego haka holowniczego.Więcej informacji o jeździe z przyczepą zamocowaną do haka i ułatwiającym ją systemie stabilizacji toru jazdy przyczepy (trailer stability assist, TSA) znajduje się w odpowiedniej sekcji niniejszej instrukcji.
WARNI NG
Należy przestrzegać maksymalnej dopuszczalnej masy holowanej wskazywanej w dowodzie rejestracyjnym pojazdu, na etykiecie producenta oraz w sekcji Dane techniczne niniejszej instrukcji.
WARNI NG
W przypadku korzystania z akcesoriów zamocowanych do haka holowniczego (np. bagażników rowerowych, boksów bagażowych).– Należy przestrzegać maksymalnego dopuszczalnego nacisku na hak.– Nie wolno przewozić więcej niż 4 zwykłe lub 2 elektryczne rowery.Podczas umieszczania rowerów na bagażniku zamocowanym na kuli haka, należy cięższe rowery umieszczać jak najbliżej pojazdu.

227
Informacje praktyczne
7
WARNI NG
Należy przestrzegać przepisów obowiązujących w kraju eksploatacji pojazdu.
NOTIC E
Silnik elektrycznyPojazd elektryczny może być wyposażony w hak holowniczy.Dzięki niemu można ciągnąć przyczepę lub karawan.Aby uzyskać więcej informacji i odpowiedni hak holowniczy, należy skontaktować się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem.
Wskaźnik nadmiernego
obciążenia

Wskaźnik nadmiernego obciążenia jest funkcją wspomagającą, która informuje o przekroczeniu maksymalnej dopuszczalnej masy. Może to być masa własna pojazdu (GVW) lub maksymalny dopuszczalny nacisk na każdą oś (przednią i tylną) (GAWR).
WARNI NG
Wskaźnik nie zwalnia użytkownika z jego obowiązków.
NOTIC E
Nawet jeżeli ładunek zostanie zważony prawidłowo, wskaźnik nadmiernego obciążenia może zostać włączony w związku z dowolnym czynnikiem zwiększającym jego masę po pomiarze (np. kierowca / dodatkowi pasażerowie lub uzupełnienie paliwa).


WARNI NG
Obciążenie obejmuje masę elementów umieszczonych w przestrzeni ładunkowej (w tym mocowania, np. półki), a także masę wszystkich pasażerów pojazdu, ilość paliwa i różnego wyposażenia pojazdu.Aby zapewnić optymalne działanie systemu, pojazd należy zaparkować i ładować na równym podłożu (unikać następujących warunków: parkowanie na wzniesieniu lub częściowo na chodniku).
WARNI NG
Podczepienie przyczepy do pojazdu może wpłynąć na działanie tego systemu.

229
Informacje praktyczne
7

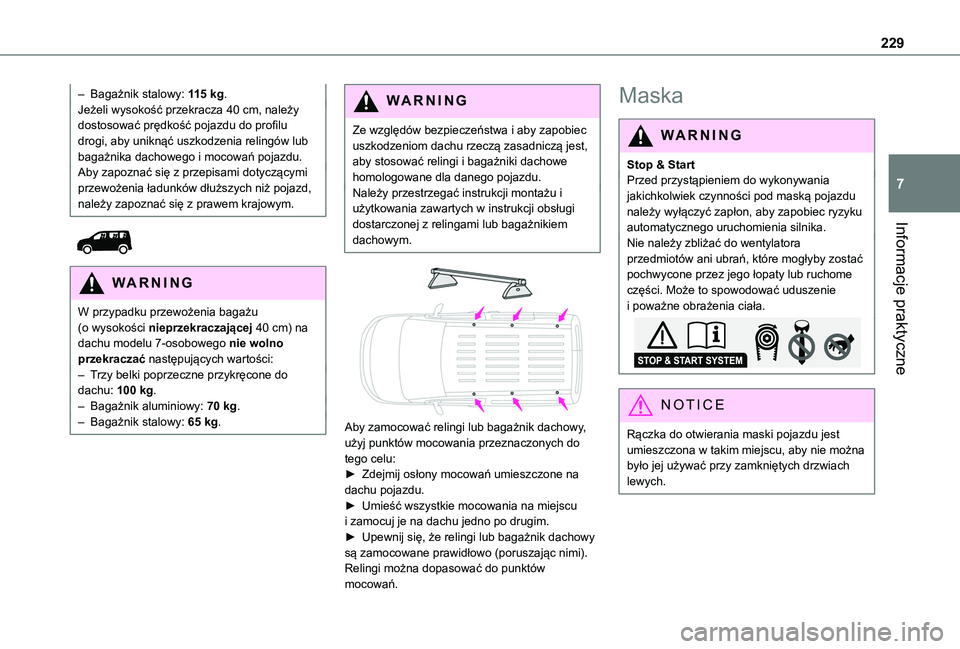

– Bagażnik stalowy: 115 kg.Jeżeli wysokość przekracza 40 cm, należy dostosować prędkość pojazdu do profilu drogi, aby uniknąć uszkodzenia relingów lub bagażnika dachowego i mocowań pojazdu.Aby zapoznać się z przepisami dotyczącymi przewożenia ładunków dłuższych niż pojazd, należy zapoznać się z prawem krajowym.


WARNI NG
W przypadku przewożenia bagażu (o wysokości nieprzekraczającej 40 cm) na dachu modelu 7-osobowego nie wolno przekraczać następujących wartości:– Trzy belki poprzeczne przykręcone do dachu: 100 kg.– Bagażnik aluminiowy: 70 kg.– Bagażnik stalowy: 65 kg.
WARNI NG
Ze względów bezpieczeństwa i aby zapobiec uszkodzeniom dachu rzeczą zasadniczą jest, aby stosować relingi i bagażniki dachowe homologowane dla danego pojazdu.Należy przestrzegać instrukcji montażu i użytkowania zawartych w instrukcji obsługi dostarczonej z relingami lub bagażnikiem dachowym.


Aby zamocować relingi lub bagażnik dachowy, użyj punktów mocowania przeznaczonych do
tego celu:► Zdejmij osłony mocowań umieszczone na dachu pojazdu.► Umieść wszystkie mocowania na miejscu i zamocuj je na dachu jedno po drugim.► Upewnij się, że relingi lub bagażnik dachowy są zamocowane prawidłowo (poruszając nimi).Relingi można dopasować do punktów mocowań.
Maska
WARNI NG
Stop & StartPrzed przystąpieniem do wykonywania jakichkolwiek czynności pod maską pojazdu należy wyłączyć zapłon, aby zapobiec ryzyku automatycznego uruchomienia silnika.Nie należy zbliżać do wentylatora przedmiotów ani ubrań, które mogłyby zostać pochwycone przez jego łopaty lub ruchome części. Może to spowodować uduszenie i poważne obrażenia ciała.
NOTIC E
Rączka do otwierania maski pojazdu jest
umieszczona w takim miejscu, aby nie można było jej używać przy zamkniętych drzwiach lewych.

230
WARNI NG
Kiedy silnik jest gorący, zachować ostrożność, obsługując zamek maski i jej podpórkę (ryzyko oparzeń). Dotykać tylko obszarów bezpiecznych.Kiedy maska jest otwarta, zachować ostrożność, aby nie uszkodzić jej zamka.Nie otwierać maski przy silnym wietrze.
WARNI NG
Chłodzenie silnika po zatrzymaniuWentylator układu chłodzenia silnika może się uruchomić po wyłączeniu silnika.Nie należy zbliżać do niego przedmiotów ani ubrań, które mogłyby zostać pochwycone przez jego łopaty.
Otwieranie maski
► Otwórz lewe drzwi przednie.

► Pociągnij ku sobie rączkę znajdującą się na dole ościeżnicy.► Pociągnij zaczep zamka maski i podnieś ją.

► Wyjmij podpórkę z uchwytu i włóż ją w otwór w masce, aby podeprzeć maskę.
Zamykanie
► Przytrzymaj maskę i wyciągnij podpórkę z jej gniazda.► Zatrzaśnij podpórkę w uchwycie.► Opuść maskę i puść ją, gdy jest nisko nad zamkiem.► Delikatnie pociągnij maskę, aby upewnić się, że jest zamknięta prawidłowo.
WARNI NG
Ze względu na obecność urządzeń elektrycznych pod maską zaleca się ograniczenie wystawienia ich na działania wody (deszcz, mycie itd).

231
Informacje praktyczne
7

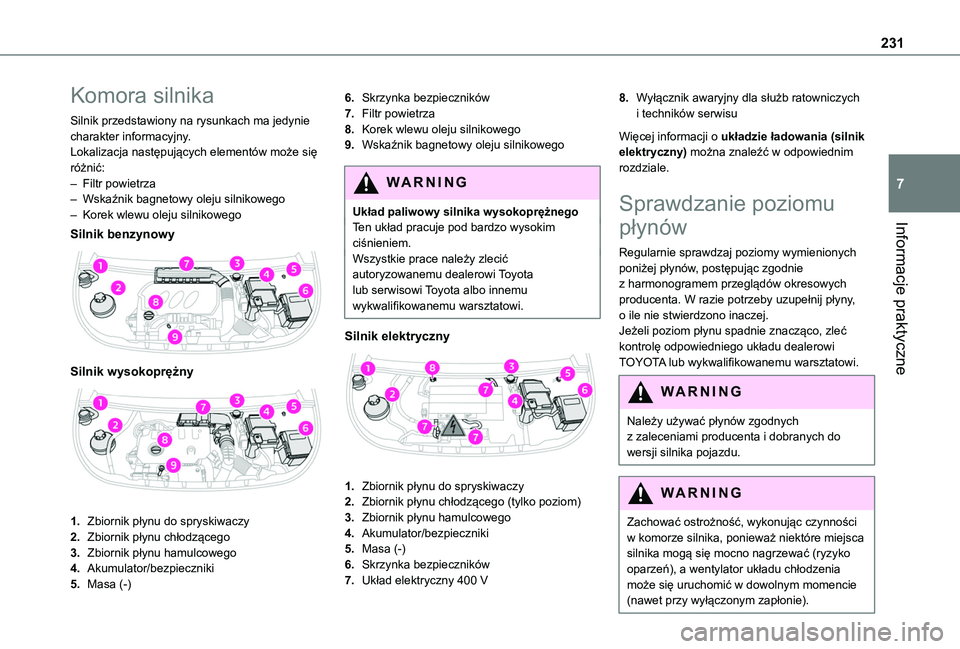

Komora silnika
Silnik przedstawiony na rysunkach ma jedynie charakter informacyjny.Lokalizacja następujących elementów może się różnić:– Filtr powietrza– Wskaźnik bagnetowy oleju silnikowego– Korek wlewu oleju silnikowego
Silnik benzynowy

Silnik wysokoprężny

1.Zbiornik płynu do spryskiwaczy
2.Zbiornik płynu chłodzącego
3.Zbiornik płynu hamulcowego
4.Akumulator/bezpieczniki
5.Masa (-)
6.Skrzynka bezpieczników
7.Filtr powietrza
8.Korek wlewu oleju silnikowego
9.Wskaźnik bagnetowy oleju silnikowego
WARNI NG
Układ paliwowy silnika wysokoprężnegoTen układ pracuje pod bardzo wysokim ciśnieniem.Wszystkie prace należy zlecić autoryzowanemu dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.
Silnik elektryczny

1.Zbiornik płynu do spryskiwaczy
2.Zbiornik płynu chłodzącego (tylko poziom)
3.Zbiornik płynu hamulcowego
4.Akumulator/bezpieczniki
5.Masa (-)
6.Skrzynka bezpieczników
7.Układ elektryczny 400 V
8.Wyłącznik awaryjny dla służb ratowniczych i techników serwisu
Więcej informacji o układzie ładowania (silnik elektryczny) można znaleźć w odpowiednim rozdziale.
Sprawdzanie poziomu
płynów
Regularnie sprawdzaj poziomy wymienionych poniżej płynów, postępując zgodnie z harmonogramem przeglądów okresowych producenta. W razie potrzeby uzupełnij płyny, o ile nie stwierdzono inaczej.Jeżeli poziom płynu spadnie znacząco, zleć kontrolę odpowiedniego układu dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.
WARNI NG
Należy używać płynów zgodnych z zaleceniami producenta i dobranych do wersji silnika pojazdu.
WARNI NG
Zachować ostrożność, wykonując czynności w komorze silnika, ponieważ niektóre miejsca silnika mogą się mocno nagrzewać (ryzyko oparzeń), a wentylator układu chłodzenia może się uruchomić w dowolnym momencie (nawet przy wyłączonym zapłonie).

232

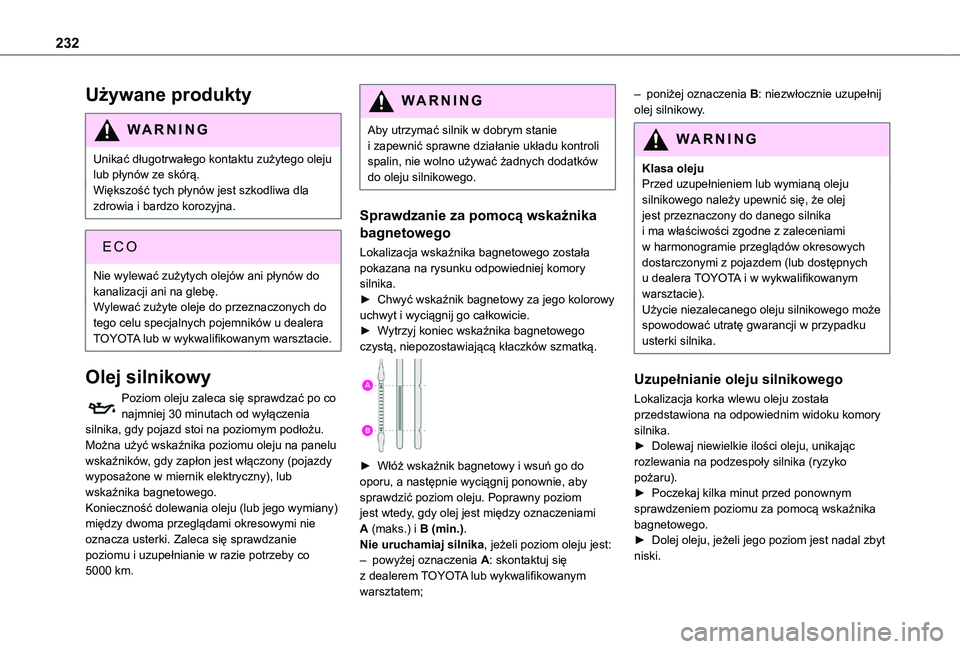

Używane produkty
WARNI NG
Unikać długotrwałego kontaktu zużytego oleju lub płynów ze skórą.Większość tych płynów jest szkodliwa dla zdrowia i bardzo korozyjna.
ECO
Nie wylewać zużytych olejów ani płynów do kanalizacji ani na glebę.Wylewać zużyte oleje do przeznaczonych do tego celu specjalnych pojemników u dealera TOYOTA lub w wykwalifikowanym warsztacie.
Olej silnikowy
Poziom oleju zaleca się sprawdzać po co najmniej 30 minutach od wyłączenia silnika, gdy pojazd stoi na poziomym podłożu. Można użyć wskaźnika poziomu oleju na panelu wskaźników, gdy zapłon jest włączony (pojazdy wyposażone w miernik elektryczny), lub wskaźnika bagnetowego.Konieczność dolewania oleju (lub jego wymiany) między dwoma przeglądami okresowymi nie oznacza usterki. Zaleca się sprawdzanie
poziomu i uzupełnianie w razie potrzeby co 5000 km.
WARNI NG
Aby utrzymać silnik w dobrym stanie i zapewnić sprawne działanie układu kontroli spalin, nie wolno używać żadnych dodatków do oleju silnikowego.
Sprawdzanie za pomocą wskaźnika
bagnetowego
Lokalizacja wskaźnika bagnetowego została pokazana na rysunku odpowiedniej komory silnika.► Chwyć wskaźnik bagnetowy za jego kolorowy uchwyt i wyciągnij go całkowicie.► Wytrzyj koniec wskaźnika bagnetowego czystą, niepozostawiającą kłaczków szmatką.

► Włóż wskaźnik bagnetowy i wsuń go do oporu, a następnie wyciągnij ponownie, aby sprawdzić poziom oleju. Poprawny poziom jest wtedy, gdy olej jest między oznaczeniami A (maks.) i B (min.).Nie uruchamiaj silnika, jeżeli poziom oleju jest:– powyżej oznaczenia A: skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem;
– poniżej oznaczenia B: niezwłocznie uzupełnij olej silnikowy.
WARNI NG
Klasa olejuPrzed uzupełnieniem lub wymianą oleju silnikowego należy upewnić się, że olej jest przeznaczony do danego silnika i ma właściwości zgodne z zaleceniami
w harmonogramie przeglądów okresowych dostarczonymi z pojazdem (lub dostępnych u dealera TOYOTA i w wykwalifikowanym warsztacie).Użycie niezalecanego oleju silnikowego może spowodować utratę gwarancji w przypadku usterki silnika.
Uzupełnianie oleju silnikowego
Lokalizacja korka wlewu oleju została przedstawiona na odpowiednim widoku komory silnika.► Dolewaj niewielkie ilości oleju, unikając rozlewania na podzespoły silnika (ryzyko pożaru).► Poczekaj kilka minut przed ponownym sprawdzeniem poziomu za pomocą wskaźnika bagnetowego.► Dolej oleju, jeżeli jego poziom jest nadal zbyt niski.

233
Informacje praktyczne
7

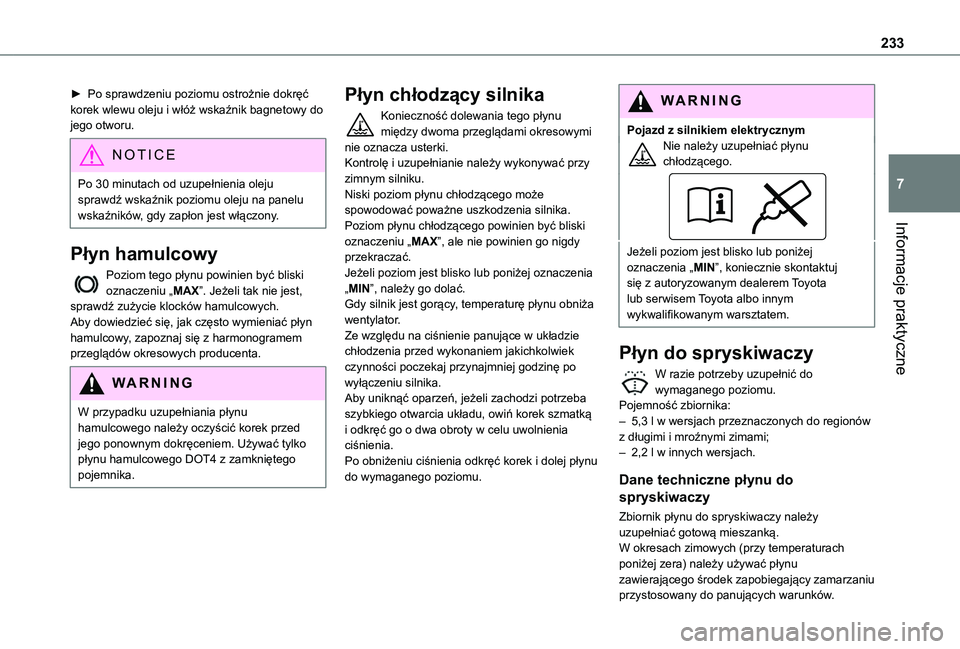

► Po sprawdzeniu poziomu ostrożnie dokręć korek wlewu oleju i włóż wskaźnik bagnetowy do jego otworu.
NOTIC E
Po 30 minutach od uzupełnienia oleju sprawdź wskaźnik poziomu oleju na panelu wskaźników, gdy zapłon jest włączony.
Płyn hamulcowy
Poziom tego płynu powinien być bliski oznaczeniu „MAX”. Jeżeli tak nie jest, sprawdź zużycie klocków hamulcowych.Aby dowiedzieć się, jak często wymieniać płyn hamulcowy, zapoznaj się z harmonogramem przeglądów okresowych producenta.
WARNI NG
W przypadku uzupełniania płynu hamulcowego należy oczyścić korek przed jego ponownym dokręceniem. Używać tylko płynu hamulcowego DOT4 z zamkniętego pojemnika.
Płyn chłodzący silnika
Konieczność dolewania tego płynu między dwoma przeglądami okresowymi nie oznacza usterki.Kontrolę i uzupełnianie należy wykonywać przy zimnym silniku.Niski poziom płynu chłodzącego może spowodować poważne uszkodzenia silnika. Poziom płynu chłodzącego powinien być bliski oznaczeniu „MAX”, ale nie powinien go nigdy przekraczać.Jeżeli poziom jest blisko lub poniżej oznaczenia „MIN”, należy go dolać.Gdy silnik jest gorący, temperaturę płynu obniża wentylator.Ze względu na ciśnienie panujące w układzie chłodzenia przed wykonaniem jakichkolwiek czynności poczekaj przynajmniej godzinę po wyłączeniu silnika.Aby uniknąć oparzeń, jeżeli zachodzi potrzeba szybkiego otwarcia układu, owiń korek szmatką i odkręć go o dwa obroty w celu uwolnienia
ciśnienia.Po obniżeniu ciśnienia odkręć korek i dolej płynu do wymaganego poziomu.
WARNI NG
Pojazd z silnikiem elektrycznymNie należy uzupełniać płynu chłodzącego.
Jeżeli poziom jest blisko lub poniżej oznaczenia „MIN”, koniecznie skontaktuj się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem.
Płyn do spryskiwaczy
W razie potrzeby uzupełnić do wymaganego poziomu.Pojemność zbiornika:– 5,3 l w wersjach przeznaczonych do regionów z długimi i mroźnymi zimami;
– 2,2 l w innych wersjach.
Dane techniczne płynu do
spryskiwaczy
Zbiornik płynu do spryskiwaczy należy uzupełniać gotową mieszanką.W okresach zimowych (przy temperaturach poniżej zera) należy używać płynu zawierającego środek zapobiegający zamarzaniu
przystosowany do panujących warunków.
