2021 TOYOTA PROACE CITY VERSO EV tow

234

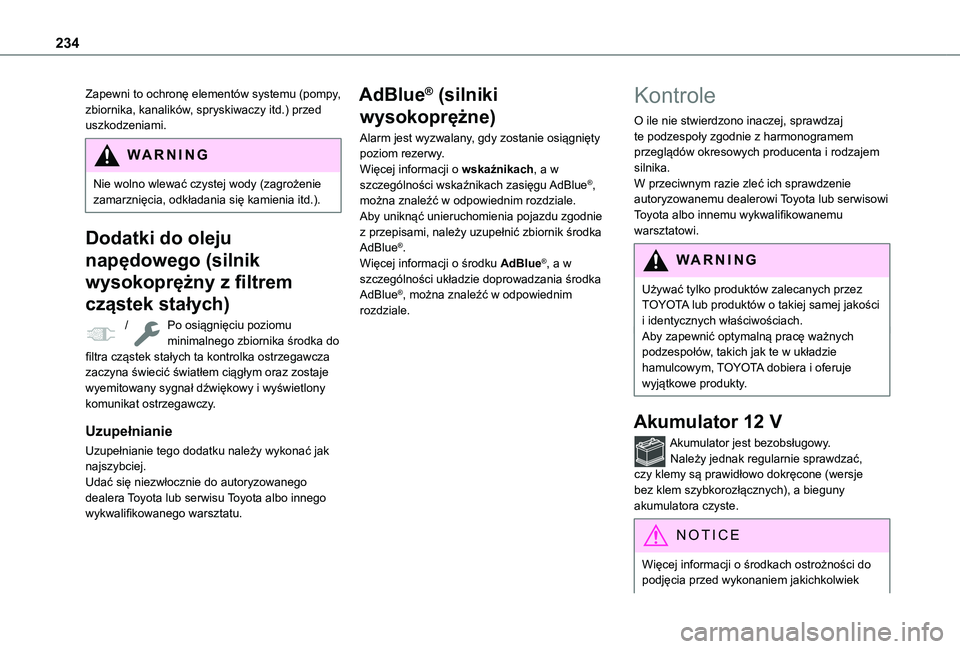

Zapewni to ochronę elementów systemu (pompy, zbiornika, kanalików, spryskiwaczy itd.) przed uszkodzeniami.
WARNI NG
Nie wolno wlewać czystej wody (zagrożenie zamarznięcia, odkładania się kamienia itd.).
Dodatki do oleju
napędowego (silnik
wysokoprężny z filtrem
cząstek stałych)
/ Po osiągnięciu poziomu minimalnego zbiornika środka do filtra cząstek stałych ta kontrolka ostrzegawcza zaczyna świecić światłem ciągłym oraz zostaje wyemitowany sygnał dźwiękowy i wyświetlony komunikat ostrzegawczy.
Uzupełnianie
Uzupełnianie tego dodatku należy wykonać jak najszybciej.Udać się niezwłocznie do autoryzowanego dealera Toyota lub serwisu Toyota albo innego wykwalifikowanego warsztatu.
AdBlue® (silniki
wysokoprężne)
Alarm jest wyzwalany, gdy zostanie osiągnięty poziom rezerwy.Więcej informacji o wskaźnikach, a w szczególności wskaźnikach zasięgu AdBlue®, można znaleźć w odpowiednim rozdziale.Aby uniknąć unieruchomienia pojazdu zgodnie z przepisami, należy uzupełnić zbiornik środka AdBlue®.Więcej informacji o środku AdBlue®, a w szczególności układzie doprowadzania środka AdBlue®, można znaleźć w odpowiednim rozdziale.
Kontrole
O ile nie stwierdzono inaczej, sprawdzaj te podzespoły zgodnie z harmonogramem przeglądów okresowych producenta i rodzajem silnika.W przeciwnym razie zleć ich sprawdzenie autoryzowanemu dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.
WARNI NG
Używać tylko produktów zalecanych przez TOYOTA lub produktów o takiej samej jakości i identycznych właściwościach.Aby zapewnić optymalną pracę ważnych podzespołów, takich jak te w układzie hamulcowym, TOYOTA dobiera i oferuje wyjątkowe produkty.
Akumulator 12 V
Akumulator jest bezobsługowy.Należy jednak regularnie sprawdzać, czy klemy są prawidłowo dokręcone (wersje bez klem szybkorozłącznych), a bieguny akumulatora czyste.
NOTIC E
Więcej informacji o środkach ostrożności do podjęcia przed wykonaniem jakichkolwiek

235
Informacje praktyczne
7

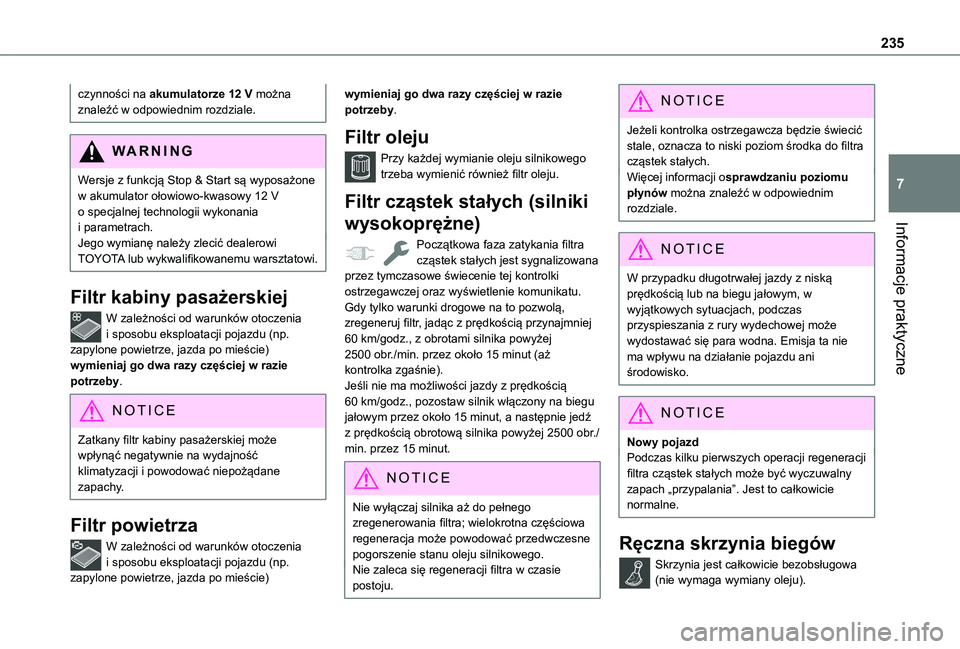

czynności na akumulatorze 12 V można znaleźć w odpowiednim rozdziale.
WARNI NG
Wersje z funkcją Stop & Start są wyposażone w akumulator ołowiowo-kwasowy 12 V o specjalnej technologii wykonania i parametrach.Jego wymianę należy zlecić dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.
Filtr kabiny pasażerskiej
W zależności od warunków otoczenia i sposobu eksploatacji pojazdu (np. zapylone powietrze, jazda po mieście) wymieniaj go dwa razy częściej w razie potrzeby.
NOTIC E
Zatkany filtr kabiny pasażerskiej może wpłynąć negatywnie na wydajność klimatyzacji i powodować niepożądane zapachy.
Filtr powietrza
W zależności od warunków otoczenia i sposobu eksploatacji pojazdu (np. zapylone powietrze, jazda po mieście)
wymieniaj go dwa razy częściej w razie potrzeby.
Filtr oleju
Przy każdej wymianie oleju silnikowego trzeba wymienić również filtr oleju.
Filtr cząstek stałych (silniki
wysokoprężne)
Początkowa faza zatykania filtra cząstek stałych jest sygnalizowana przez tymczasowe świecenie tej kontrolki ostrzegawczej oraz wyświetlenie komunikatu.Gdy tylko warunki drogowe na to pozwolą, zregeneruj filtr, jadąc z prędkością przynajmniej 60 km/godz., z obrotami silnika powyżej 2500 obr./min. przez około 15 minut (aż kontrolka zgaśnie).Jeśli nie ma możliwości jazdy z prędkością 60 km/godz., pozostaw silnik włączony na biegu jałowym przez około 15 minut, a następnie jedź z prędkością obrotową silnika powyżej 2500 obr./
min. przez 15 minut.
NOTIC E
Nie wyłączaj silnika aż do pełnego zregenerowania filtra; wielokrotna częściowa regeneracja może powodować przedwczesne pogorszenie stanu oleju silnikowego.Nie zaleca się regeneracji filtra w czasie postoju.
NOTIC E
Jeżeli kontrolka ostrzegawcza będzie świecić stale, oznacza to niski poziom środka do filtra cząstek stałych.Więcej informacji osprawdzaniu poziomu płynów można znaleźć w odpowiednim rozdziale.
NOTIC E
W przypadku długotrwałej jazdy z niską prędkością lub na biegu jałowym, w wyjątkowych sytuacjach, podczas przyspieszania z rury wydechowej może wydostawać się para wodna. Emisja ta nie ma wpływu na działanie pojazdu ani środowisko.
NOTIC E
Nowy pojazdPodczas kilku pierwszych operacji regeneracji filtra cząstek stałych może być wyczuwalny zapach „przypalania”. Jest to całkowicie normalne.
Ręczna skrzynia biegów
Skrzynia jest całkowicie bezobsługowa (nie wymaga wymiany oleju).

236

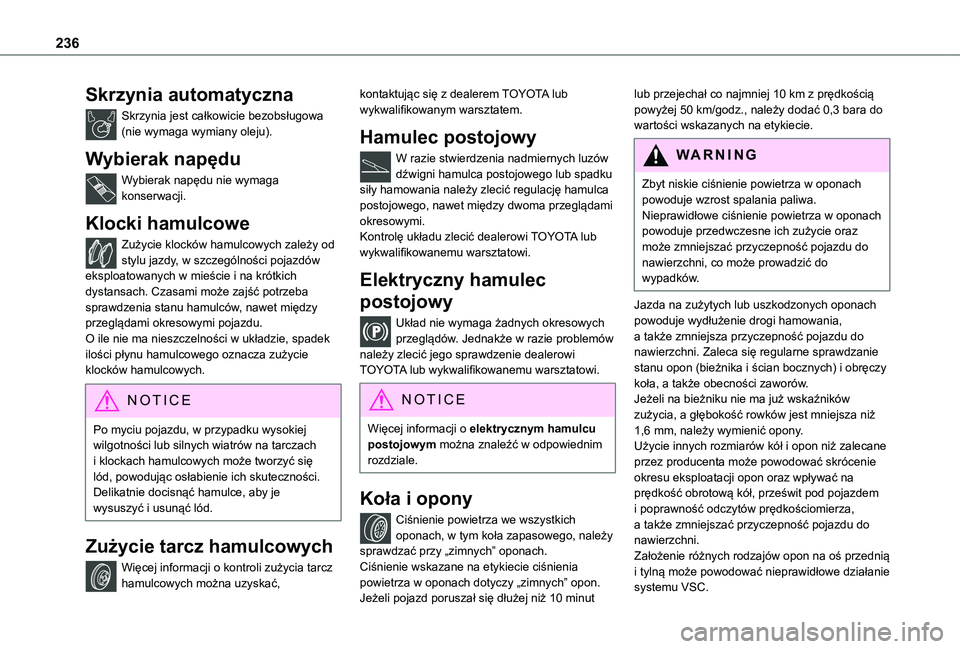

Skrzynia automatyczna
Skrzynia jest całkowicie bezobsługowa (nie wymaga wymiany oleju).
Wybierak napędu
Wybierak napędu nie wymaga konserwacji.
Klocki hamulcowe
Zużycie klocków hamulcowych zależy od stylu jazdy, w szczególności pojazdów eksploatowanych w mieście i na krótkich dystansach. Czasami może zajść potrzeba sprawdzenia stanu hamulców, nawet między przeglądami okresowymi pojazdu.O ile nie ma nieszczelności w układzie, spadek ilości płynu hamulcowego oznacza zużycie klocków hamulcowych.
NOTIC E
Po myciu pojazdu, w przypadku wysokiej
wilgotności lub silnych wiatrów na tarczach i klockach hamulcowych może tworzyć się lód, powodując osłabienie ich skuteczności. Delikatnie docisnąć hamulce, aby je wysuszyć i usunąć lód.
Zużycie tarcz hamulcowych
Więcej informacji o kontroli zużycia tarcz hamulcowych można uzyskać,
kontaktując się z dealerem TOYOTA lub wykwalifikowanym warsztatem.
Hamulec postojowy
W razie stwierdzenia nadmiernych luzów dźwigni hamulca postojowego lub spadku siły hamowania należy zlecić regulację hamulca postojowego, nawet między dwoma przeglądami okresowymi.Kontrolę układu zlecić dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.
Elektryczny hamulec
postojowy
Układ nie wymaga żadnych okresowych przeglądów. Jednakże w razie problemów należy zlecić jego sprawdzenie dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.
NOTIC E
Więcej informacji o elektrycznym hamulcu postojowym można znaleźć w odpowiednim rozdziale.
Koła i opony
Ciśnienie powietrza we wszystkich oponach, w tym koła zapasowego, należy sprawdzać przy „zimnych” oponach.Ciśnienie wskazane na etykiecie ciśnienia powietrza w oponach dotyczy „zimnych” opon. Jeżeli pojazd poruszał się dłużej niż 10 minut
lub przejechał co najmniej 10 km z prędkością powyżej 50 km/godz., należy dodać 0,3 bara do wartości wskazanych na etykiecie.
WARNI NG
Zbyt niskie ciśnienie powietrza w oponach powoduje wzrost spalania paliwa. Nieprawidłowe ciśnienie powietrza w oponach powoduje przedwczesne ich zużycie oraz
może zmniejszać przyczepność pojazdu do nawierzchni, co może prowadzić do wypadków.
Jazda na zużytych lub uszkodzonych oponach powoduje wydłużenie drogi hamowania, a także zmniejsza przyczepność pojazdu do nawierzchni. Zaleca się regularne sprawdzanie stanu opon (bieżnika i ścian bocznych) i obręczy koła, a także obecności zaworów.Jeżeli na bieżniku nie ma już wskaźników zużycia, a głębokość rowków jest mniejsza niż 1,6 mm, należy wymienić opony.Użycie innych rozmiarów kół i opon niż zalecane przez producenta może powodować skrócenie okresu eksploatacji opon oraz wpływać na prędkość obrotową kół, prześwit pod pojazdem i poprawność odczytów prędkościomierza, a także zmniejszać przyczepność pojazdu do nawierzchni.Założenie różnych rodzajów opon na oś przednią i tylną może powodować nieprawidłowe działanie systemu VSC.

241
Informacje praktyczne
7
NOTIC E

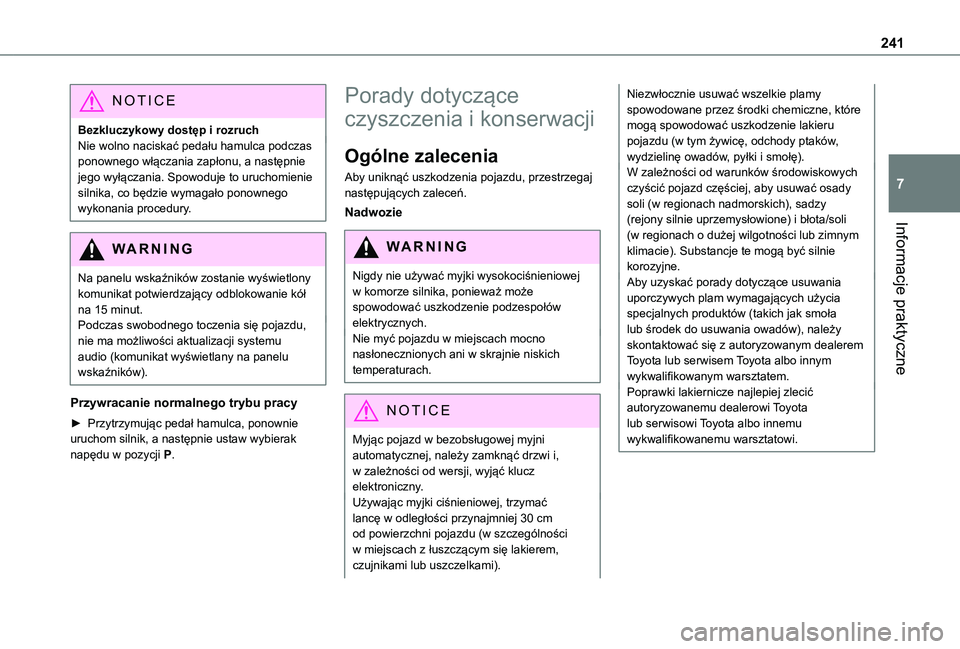

Bezkluczykowy dostęp i rozruchNie wolno naciskać pedału hamulca podczas ponownego włączania zapłonu, a następnie jego wyłączania. Spowoduje to uruchomienie silnika, co będzie wymagało ponownego wykonania procedury.
WARNI NG
Na panelu wskaźników zostanie wyświetlony komunikat potwierdzający odblokowanie kół na 15 minut.Podczas swobodnego toczenia się pojazdu, nie ma możliwości aktualizacji systemu audio (komunikat wyświetlany na panelu wskaźników).
Przywracanie normalnego trybu pracy
► Przytrzymując pedał hamulca, ponownie uruchom silnik, a następnie ustaw wybierak napędu w pozycji P.
Porady dotyczące
czyszczenia i konserwacji
Ogólne zalecenia
Aby uniknąć uszkodzenia pojazdu, przestrzegaj następujących zaleceń.
Nadwozie
WARNI NG
Nigdy nie używać myjki wysokociśnieniowej w komorze silnika, ponieważ może spowodować uszkodzenie podzespołów elektrycznych.Nie myć pojazdu w miejscach mocno nasłonecznionych ani w skrajnie niskich temperaturach.
NOTIC E
Myjąc pojazd w bezobsługowej myjni automatycznej, należy zamknąć drzwi i, w zależności od wersji, wyjąć klucz elektroniczny.Używając myjki ciśnieniowej, trzymać lancę w odległości przynajmniej 30 cm od powierzchni pojazdu (w szczególności
w miejscach z łuszczącym się lakierem, czujnikami lub uszczelkami).
Niezwłocznie usuwać wszelkie plamy spowodowane przez środki chemiczne, które mogą spowodować uszkodzenie lakieru pojazdu (w tym żywicę, odchody ptaków, wydzielinę owadów, pyłki i smołę).W zależności od warunków środowiskowych czyścić pojazd częściej, aby usuwać osady soli (w regionach nadmorskich), sadzy (rejony silnie uprzemysłowione) i błota/soli (w regionach o dużej wilgotności lub zimnym klimacie). Substancje te mogą być silnie korozyjne.Aby uzyskać porady dotyczące usuwania uporczywych plam wymagających użycia specjalnych produktów (takich jak smoła lub środek do usuwania owadów), należy skontaktować się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem.Poprawki lakiernicze najlepiej zlecić autoryzowanemu dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.

242
Wnętrze
WARNI NG
Nigdy nie czyścić wnętrza pojazdu przy użyciu węża ogrodowego ani myjki wysokociśnieniowej.Płyny przewożone w kubkach lub innych otwartych pojemnikach mogą się rozlać i spowodować uszkodzenie przyrządów
i elementów sterowania na konsoli środkowej. Zachować ostrożność.Panele wskaźników, ekrany dotykowe i inne wyświetlacze należy czyścić delikatnie wycierając je miękką, suchą ściereczką. Nie należy używać produktów (np. alkoholu, środków do dezynfekcji) ani wody z mydłem bezpośredni na tych powierzchniach – ryzyko uszkodzenia!
Nadwozie
Lakier błyszczący
WARNI NG
Do czyszczenia nadwozia nie używać produktów ściernych lub rozpuszczalników, benzyny ani oleju.Nie używać gąbek ściernych do czyszczenia
uporczywych plam. Można w ten sposób porysować lakier.Nie nakładać wosku w miejscach mocno nasłonecznionych ani na elementy z tworzywa sztucznego lub gumy.
NOTIC E
Używać miękkich gąbek i wody z obojętnym (pH) środkiem czyszczącym.Delikatnie przecierać nadwozie czystą szmatką z mikrofibry.Wosk nakładać na czyste i suche nadwozie pojazdu.Przestrzegać instrukcji obsługi danego środka czyszczącego.
Naklejki
(Zależnie od wersji)
WARNI NG
Nie używać myjki wysokociśnieniowej do mycia pojazdu. Może to spowodować uszkodzenie lub odklejenie naklejek.
NOTIC E
Węży o dużej prędkości przepływu używać w temperaturze w zakresie od 25°C do 40°C.Przeciągać dyszą w poprzek czyszczonej powierzchni, trzymając ją prostopadle do niej.Pojazd spłukiwać wodą dejonizowaną.

244
WARNI NG

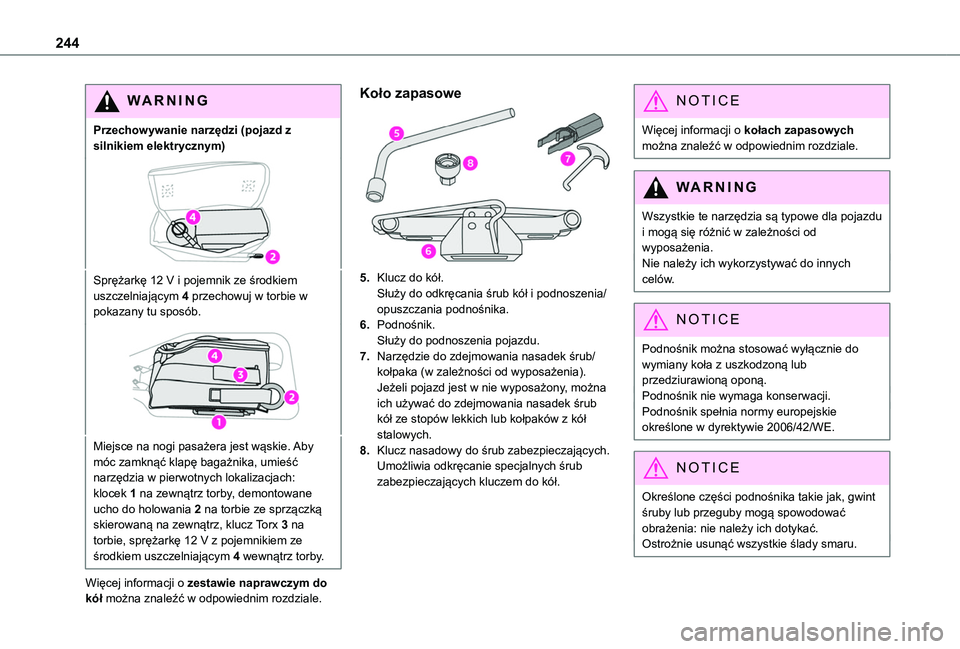

Przechowywanie narzędzi (pojazd z silnikiem elektrycznym)
Sprężarkę 12 V i pojemnik ze środkiem uszczelniającym 4 przechowuj w torbie w pokazany tu sposób.
Miejsce na nogi pasażera jest wąskie. Aby móc zamknąć klapę bagażnika, umieść narzędzia w pierwotnych lokalizacjach: klocek 1 na zewnątrz torby, demontowane ucho do holowania 2 na torbie ze sprzączką skierowaną na zewnątrz, klucz Torx 3 na torbie, sprężarkę 12 V z pojemnikiem ze środkiem uszczelniającym 4 wewnątrz torby.
Więcej informacji o zestawie naprawczym do kół można znaleźć w odpowiednim rozdziale.
Koło zapasowe
5.Klucz do kół.Służy do odkręcania śrub kół i podnoszenia/opuszczania podnośnika.
6.Podnośnik.Służy do podnoszenia pojazdu.
7.Narzędzie do zdejmowania nasadek śrub/kołpaka (w zależności od wyposażenia).Jeżeli pojazd jest w nie wyposażony, można ich używać do zdejmowania nasadek śrub kół ze stopów lekkich lub kołpaków z kół stalowych.
8.Klucz nasadowy do śrub zabezpieczających.Umożliwia odkręcanie specjalnych śrub zabezpieczających kluczem do kół.
NOTIC E
Więcej informacji o kołach zapasowych można znaleźć w odpowiednim rozdziale.
WARNI NG
Wszystkie te narzędzia są typowe dla pojazdu i mogą się różnić w zależności od wyposażenia.Nie należy ich wykorzystywać do innych celów.
NOTIC E
Podnośnik można stosować wyłącznie do wymiany koła z uszkodzoną lub przedziurawioną oponą.Podnośnik nie wymaga konserwacji.Podnośnik spełnia normy europejskie określone w dyrektywie 2006/42/WE.
NOTIC E
Określone części podnośnika takie jak, gwint śruby lub przeguby mogą spowodować obrażenia: nie należy ich dotykać.Ostrożnie usunąć wszystkie ślady smaru.

246

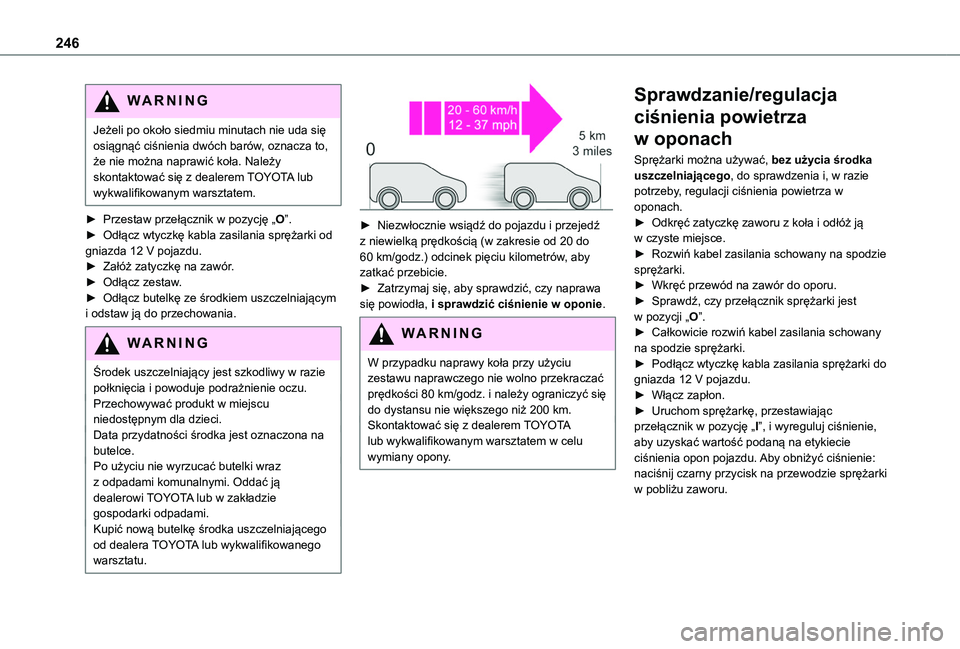

WARNI NG
Jeżeli po około siedmiu minutach nie uda się osiągnąć ciśnienia dwóch barów, oznacza to, że nie można naprawić koła. Należy skontaktować się z dealerem TOYOTA lub wykwalifikowanym warsztatem.
► Przestaw przełącznik w pozycję „O”.► Odłącz wtyczkę kabla zasilania sprężarki od gniazda 12 V pojazdu.► Załóż zatyczkę na zawór.► Odłącz zestaw.► Odłącz butelkę ze środkiem uszczelniającym i odstaw ją do przechowania.
WARNI NG
Środek uszczelniający jest szkodliwy w razie połknięcia i powoduje podrażnienie oczu.Przechowywać produkt w miejscu niedostępnym dla dzieci.Data przydatności środka jest oznaczona na butelce.Po użyciu nie wyrzucać butelki wraz z odpadami komunalnymi. Oddać ją dealerowi TOYOTA lub w zakładzie gospodarki odpadami.Kupić nową butelkę środka uszczelniającego od dealera TOYOTA lub wykwalifikowanego warsztatu.


► Niezwłocznie wsiądź do pojazdu i przejedź z niewielką prędkością (w zakresie od 20 do 60 km/godz.) odcinek pięciu kilometrów, aby zatkać przebicie.► Zatrzymaj się, aby sprawdzić, czy naprawa się powiodła, i sprawdzić ciśnienie w oponie.
WARNI NG
W przypadku naprawy koła przy użyciu zestawu naprawczego nie wolno przekraczać prędkości 80 km/godz. i należy ograniczyć się do dystansu nie większego niż 200 km.Skontaktować się z dealerem TOYOTA lub wykwalifikowanym warsztatem w celu wymiany opony.
Sprawdzanie/regulacja
ciśnienia powietrza
w oponach
Sprężarki można używać, bez użycia środka uszczelniającego, do sprawdzenia i, w razie potrzeby, regulacji ciśnienia powietrza w oponach.► Odkręć zatyczkę zaworu z koła i odłóż ją w czyste miejsce.► Rozwiń kabel zasilania schowany na spodzie sprężarki.► Wkręć przewód na zawór do oporu.► Sprawdź, czy przełącznik sprężarki jest w pozycji „O”.► Całkowicie rozwiń kabel zasilania schowany na spodzie sprężarki.► Podłącz wtyczkę kabla zasilania sprężarki do gniazda 12 V pojazdu.► Włącz zapłon.► Uruchom sprężarkę, przestawiając przełącznik w pozycję „I”, i wyreguluj ciśnienie, aby uzyskać wartość podaną na etykiecie
ciśnienia opon pojazdu. Aby obniżyć ciśnienie: naciśnij czarny przycisk na przewodzie sprężarki w pobliżu zaworu.

247
W razie awarii
8

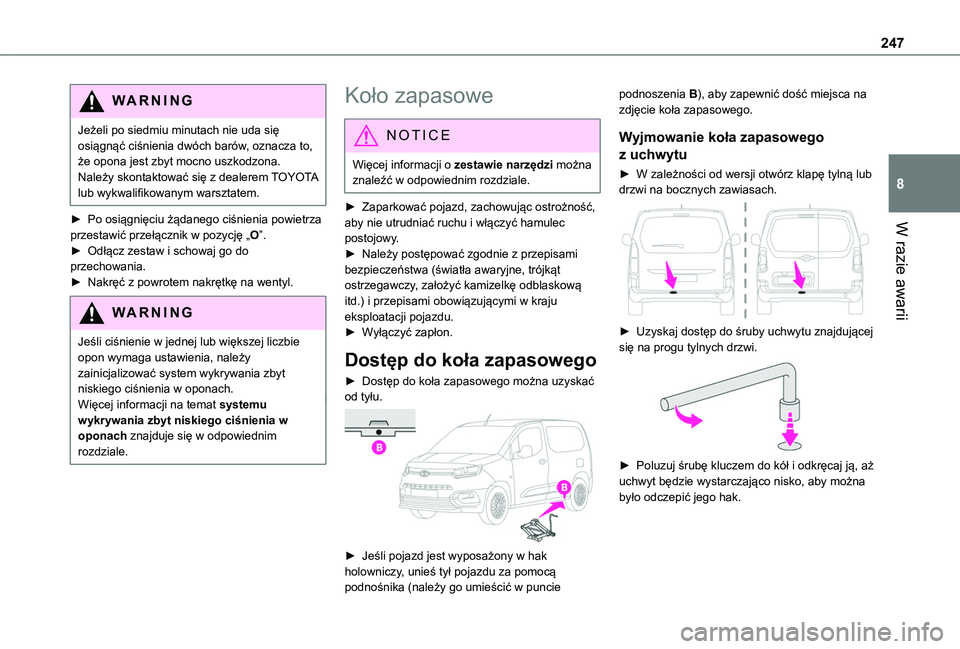

WARNI NG
Jeżeli po siedmiu minutach nie uda się osiągnąć ciśnienia dwóch barów, oznacza to, że opona jest zbyt mocno uszkodzona. Należy skontaktować się z dealerem TOYOTA lub wykwalifikowanym warsztatem.
► Po osiągnięciu żądanego ciśnienia powietrza przestawić przełącznik w pozycję „O”.► Odłącz zestaw i schowaj go do przechowania.► Nakręć z powrotem nakrętkę na wentyl.
WARNI NG
Jeśli ciśnienie w jednej lub większej liczbie opon wymaga ustawienia, należy zainicjalizować system wykrywania zbyt niskiego ciśnienia w oponach.Więcej informacji na temat systemu wykrywania zbyt niskiego ciśnienia w oponach znajduje się w odpowiednim
rozdziale.
Koło zapasowe
NOTIC E
Więcej informacji o zestawie narzędzi można znaleźć w odpowiednim rozdziale.
► Zaparkować pojazd, zachowując ostrożność, aby nie utrudniać ruchu i włączyć hamulec postojowy.► Należy postępować zgodnie z przepisami bezpieczeństwa (światła awaryjne, trójkąt ostrzegawczy, założyć kamizelkę odblaskową itd.) i przepisami obowiązującymi w kraju eksploatacji pojazdu.► Wyłączyć zapłon.
Dostęp do koła zapasowego
► Dostęp do koła zapasowego można uzyskać od tyłu.

► Jeśli pojazd jest wyposażony w hak holowniczy, unieś tył pojazdu za pomocą podnośnika (należy go umieścić w puncie
podnoszenia B), aby zapewnić dość miejsca na zdjęcie koła zapasowego.
Wyjmowanie koła zapasowego
z uchwytu
► W zależności od wersji otwórz klapę tylną lub drzwi na bocznych zawiasach.

► Uzyskaj dostęp do śruby uchwytu znajdującej się na progu tylnych drzwi.

► Poluzuj śrubę kluczem do kół i odkręcaj ją, aż uchwyt będzie wystarczająco nisko, aby można było odczepić jego hak.
