2021 TOYOTA PROACE CITY VERSO EV tow

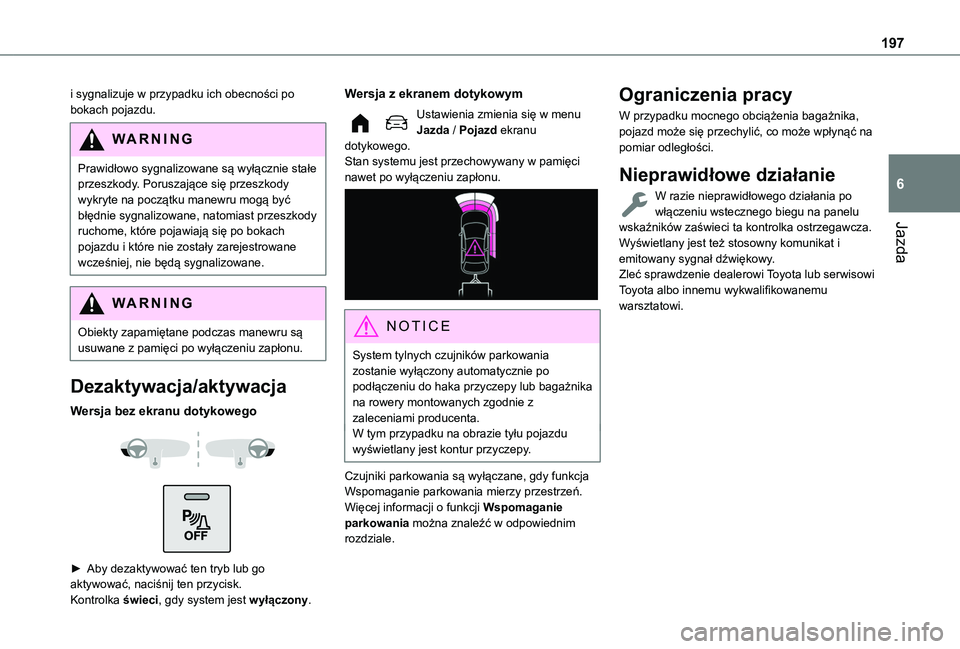

197
Jazda
6
i sygnalizuje w przypadku ich obecności po bokach pojazdu.
WARNI NG
Prawidłowo sygnalizowane są wyłącznie stałe przeszkody. Poruszające się przeszkody wykryte na początku manewru mogą być błędnie sygnalizowane, natomiast przeszkody ruchome, które pojawiają się po bokach
pojazdu i które nie zostały zarejestrowane wcześniej, nie będą sygnalizowane.
WARNI NG
Obiekty zapamiętane podczas manewru są usuwane z pamięci po wyłączeniu zapłonu.
Dezaktywacja/aktywacja
Wersja bez ekranu dotykowego


► Aby dezaktywować ten tryb lub go aktywować, naciśnij ten przycisk.
Kontrolka świeci, gdy system jest wyłączony.
Wersja z ekranem dotykowym
Ustawienia zmienia się w menu Jazda / Pojazd ekranu dotykowego.Stan systemu jest przechowywany w pamięci nawet po wyłączeniu zapłonu.

NOTIC E
System tylnych czujników parkowania zostanie wyłączony automatycznie po podłączeniu do haka przyczepy lub bagażnika na rowery montowanych zgodnie z zaleceniami producenta.W tym przypadku na obrazie tyłu pojazdu wyświetlany jest kontur przyczepy.
Czujniki parkowania są wyłączane, gdy funkcja Wspomaganie parkowania mierzy przestrzeń.Więcej informacji o funkcji Wspomaganie parkowania można znaleźć w odpowiednim rozdziale.
Ograniczenia pracy
W przypadku mocnego obciążenia bagażnika, pojazd może się przechylić, co może wpłynąć na pomiar odległości.
Nieprawidłowe działanie
W razie nieprawidłowego działania po włączeniu wstecznego biegu na panelu wskaźników zaświeci ta kontrolka ostrzegawcza. Wyświetlany jest też stosowny komunikat i emitowany sygnał dźwiękowy.Zleć sprawdzenie dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.

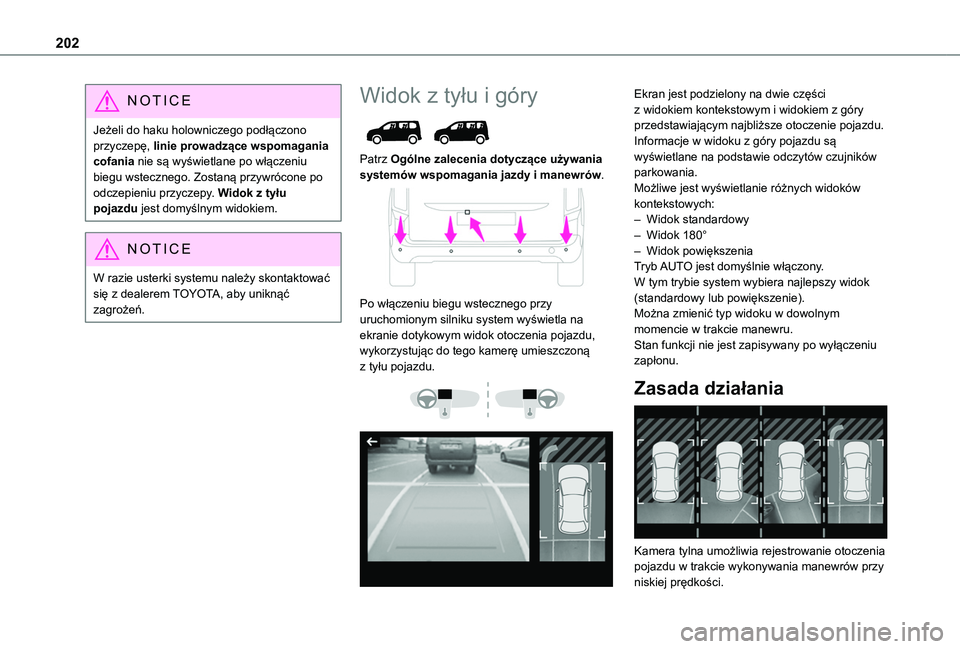

202
NOTIC E
Jeżeli do haku holowniczego podłączono przyczepę, linie prowadzące wspomagania cofania nie są wyświetlane po włączeniu biegu wstecznego. Zostaną przywrócone po odczepieniu przyczepy. Widok z tyłu pojazdu jest domyślnym widokiem.
NOTIC E
W razie usterki systemu należy skontaktować się z dealerem TOYOTA, aby uniknąć zagrożeń.
Widok z tyłu i góry

Patrz Ogólne zalecenia dotyczące używania systemów wspomagania jazdy i manewrów.

Po włączeniu biegu wstecznego przy uruchomionym silniku system wyświetla na ekranie dotykowym widok otoczenia pojazdu, wykorzystując do tego kamerę umieszczoną z tyłu pojazdu.


Ekran jest podzielony na dwie części z widokiem kontekstowym i widokiem z góry przedstawiającym najbliższe otoczenie pojazdu.Informacje w widoku z góry pojazdu są wyświetlane na podstawie odczytów czujników parkowania.Możliwe jest wyświetlanie różnych widoków kontekstowych:– Widok standardowy– Widok 180°– Widok powiększeniaTryb AUTO jest domyślnie włączony.W tym trybie system wybiera najlepszy widok (standardowy lub powiększenie).Można zmienić typ widoku w dowolnym momencie w trakcie manewru.Stan funkcji nie jest zapisywany po wyłączeniu zapłonu.
Zasada działania

Kamera tylna umożliwia rejestrowanie otoczenia pojazdu w trakcie wykonywania manewrów przy niskiej prędkości.

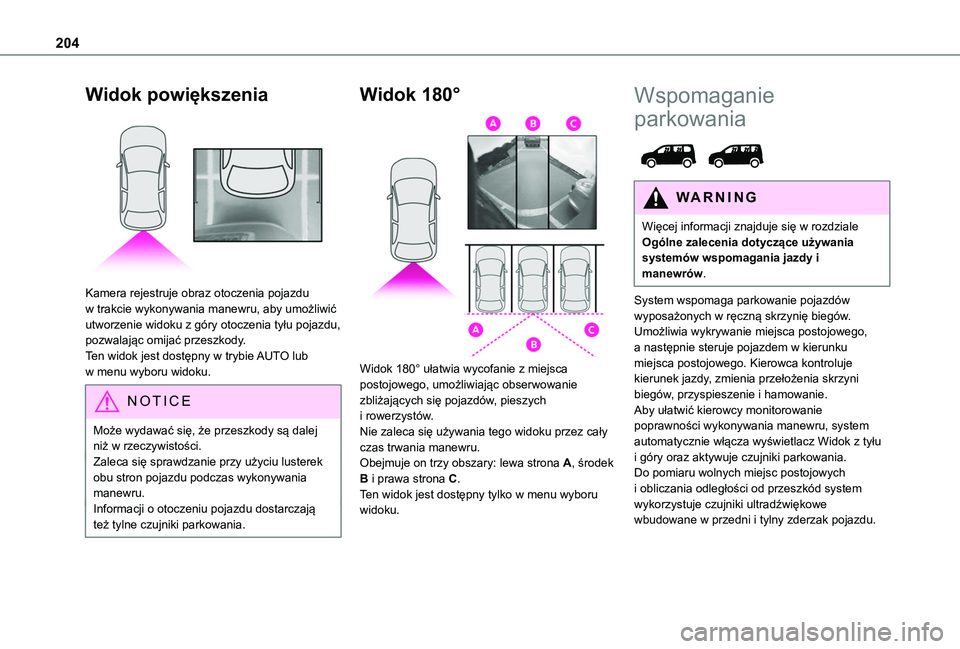

204
Widok powiększenia

Kamera rejestruje obraz otoczenia pojazdu w trakcie wykonywania manewru, aby umożliwić utworzenie widoku z góry otoczenia tyłu pojazdu, pozwalając omijać przeszkody.Ten widok jest dostępny w trybie AUTO lub w menu wyboru widoku.
NOTIC E
Może wydawać się, że przeszkody są dalej niż w rzeczywistości.Zaleca się sprawdzanie przy użyciu lusterek obu stron pojazdu podczas wykonywania manewru.Informacji o otoczeniu pojazdu dostarczają też tylne czujniki parkowania.
Widok 180°

Widok 180° ułatwia wycofanie z miejsca postojowego, umożliwiając obserwowanie zbliżających się pojazdów, pieszych i rowerzystów.Nie zaleca się używania tego widoku przez cały czas trwania manewru.Obejmuje on trzy obszary: lewa strona A, środek B i prawa strona C.Ten widok jest dostępny tylko w menu wyboru widoku.
Wspomaganie
parkowania

WARNI NG
Więcej informacji znajduje się w rozdziale Ogólne zalecenia dotyczące używania systemów wspomagania jazdy i manewrów.
System wspomaga parkowanie pojazdów wyposażonych w ręczną skrzynię biegów. Umożliwia wykrywanie miejsca postojowego, a następnie steruje pojazdem w kierunku miejsca postojowego. Kierowca kontroluje kierunek jazdy, zmienia przełożenia skrzyni biegów, przyspieszenie i hamowanie.Aby ułatwić kierowcy monitorowanie poprawności wykonywania manewru, system automatycznie włącza wyświetlacz Widok z tyłu i góry oraz aktywuje czujniki parkowania.Do pomiaru wolnych miejsc postojowych i obliczania odległości od przeszkód system wykorzystuje czujniki ultradźwiękowe wbudowane w przedni i tylny zderzak pojazdu.

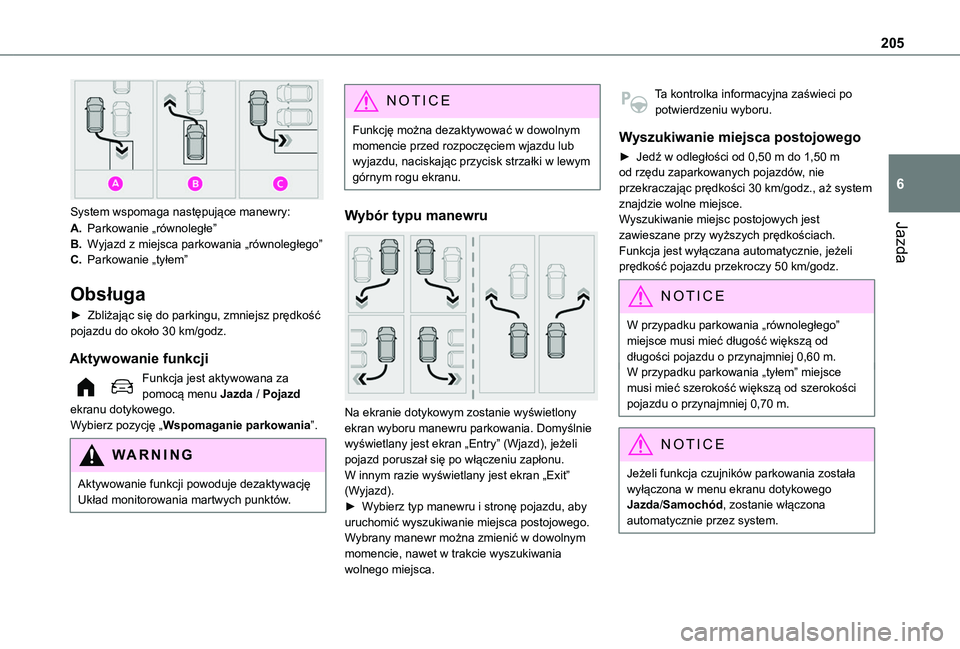

205
Jazda
6
System wspomaga następujące manewry:
A.Parkowanie „równoległe”
B.Wyjazd z miejsca parkowania „równoległego”
C.Parkowanie „tyłem”
Obsługa
► Zbliżając się do parkingu, zmniejsz prędkość pojazdu do około 30 km/godz.
Aktywowanie funkcji
Funkcja jest aktywowana za pomocą menu Jazda / Pojazd ekranu dotykowego.Wybierz pozycję „Wspomaganie parkowania”.
WARNI NG
Aktywowanie funkcji powoduje dezaktywację Układ monitorowania martwych punktów.
NOTIC E
Funkcję można dezaktywować w dowolnym momencie przed rozpoczęciem wjazdu lub wyjazdu, naciskając przycisk strzałki w lewym górnym rogu ekranu.
Wybór typu manewru

Na ekranie dotykowym zostanie wyświetlony ekran wyboru manewru parkowania. Domyślnie wyświetlany jest ekran „Entry” (Wjazd), jeżeli
pojazd poruszał się po włączeniu zapłonu. W innym razie wyświetlany jest ekran „Exit” (Wyjazd).► Wybierz typ manewru i stronę pojazdu, aby uruchomić wyszukiwanie miejsca postojowego.Wybrany manewr można zmienić w dowolnym momencie, nawet w trakcie wyszukiwania wolnego miejsca.
Ta kontrolka informacyjna zaświeci po potwierdzeniu wyboru.
Wyszukiwanie miejsca postojowego
► Jedź w odległości od 0,50 m do 1,50 m od rzędu zaparkowanych pojazdów, nie przekraczając prędkości 30 km/godz., aż system znajdzie wolne miejsce.Wyszukiwanie miejsc postojowych jest zawieszane przy wyższych prędkościach. Funkcja jest wyłączana automatycznie, jeżeli prędkość pojazdu przekroczy 50 km/godz.
NOTIC E
W przypadku parkowania „równoległego” miejsce musi mieć długość większą od długości pojazdu o przynajmniej 0,60 m.W przypadku parkowania „tyłem” miejsce musi mieć szerokość większą od szerokości pojazdu o przynajmniej 0,70 m.
NOTIC E
Jeżeli funkcja czujników parkowania została wyłączona w menu ekranu dotykowego Jazda/Samochód, zostanie włączona automatycznie przez system.

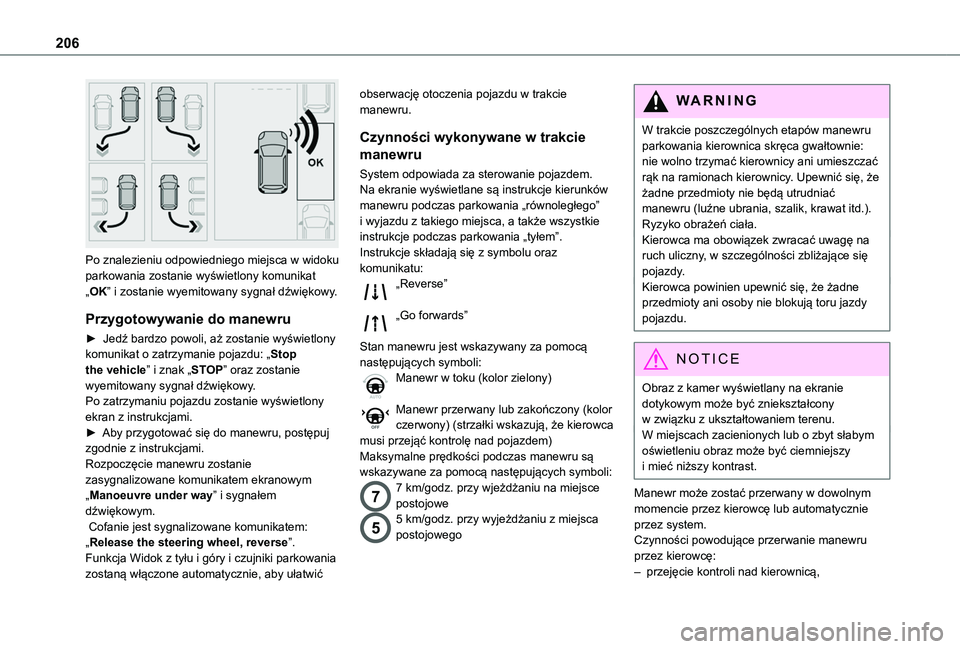

206

Po znalezieniu odpowiedniego miejsca w widoku parkowania zostanie wyświetlony komunikat „OK” i zostanie wyemitowany sygnał dźwiękowy.
Przygotowywanie do manewru
► Jedź bardzo powoli, aż zostanie wyświetlony komunikat o zatrzymanie pojazdu: „Stop the vehicle” i znak „STOP” oraz zostanie wyemitowany sygnał dźwiękowy.Po zatrzymaniu pojazdu zostanie wyświetlony ekran z instrukcjami.► Aby przygotować się do manewru, postępuj zgodnie z instrukcjami. Rozpoczęcie manewru zostanie zasygnalizowane komunikatem ekranowym „Manoeuvre under way” i sygnałem dźwiękowym. Cofanie jest sygnalizowane komunikatem: „Release the steering wheel, reverse”.Funkcja Widok z tyłu i góry i czujniki parkowania zostaną włączone automatycznie, aby ułatwić
obserwację otoczenia pojazdu w trakcie manewru.
Czynności wykonywane w trakcie
manewru
System odpowiada za sterowanie pojazdem. Na ekranie wyświetlane są instrukcje kierunków manewru podczas parkowania „równoległego” i wyjazdu z takiego miejsca, a także wszystkie instrukcje podczas parkowania „tyłem”.Instrukcje składają się z symbolu oraz komunikatu:„Reverse”
„Go forwards”
Stan manewru jest wskazywany za pomocą następujących symboli:Manewr w toku (kolor zielony)
Manewr przerwany lub zakończony (kolor czerwony) (strzałki wskazują, że kierowca musi przejąć kontrolę nad pojazdem)
Maksymalne prędkości podczas manewru są wskazywane za pomocą następujących symboli:
77 km/godz. przy wjeżdżaniu na miejsce postojowe
55 km/godz. przy wyjeżdżaniu z miejsca postojowego
WARNI NG
W trakcie poszczególnych etapów manewru parkowania kierownica skręca gwałtownie: nie wolno trzymać kierownicy ani umieszczać rąk na ramionach kierownicy. Upewnić się, że żadne przedmioty nie będą utrudniać manewru (luźne ubrania, szalik, krawat itd.). Ryzyko obrażeń ciała.Kierowca ma obowiązek zwracać uwagę na ruch uliczny, w szczególności zbliżające się pojazdy.Kierowca powinien upewnić się, że żadne przedmioty ani osoby nie blokują toru jazdy pojazdu.
NOTIC E
Obraz z kamer wyświetlany na ekranie dotykowym może być zniekształcony w związku z ukształtowaniem terenu.W miejscach zacienionych lub o zbyt słabym oświetleniu obraz może być ciemniejszy i mieć niższy kontrast.
Manewr może zostać przerwany w dowolnym momencie przez kierowcę lub automatycznie przez system.Czynności powodujące przerwanie manewru przez kierowcę:– przejęcie kontroli nad kierownicą,

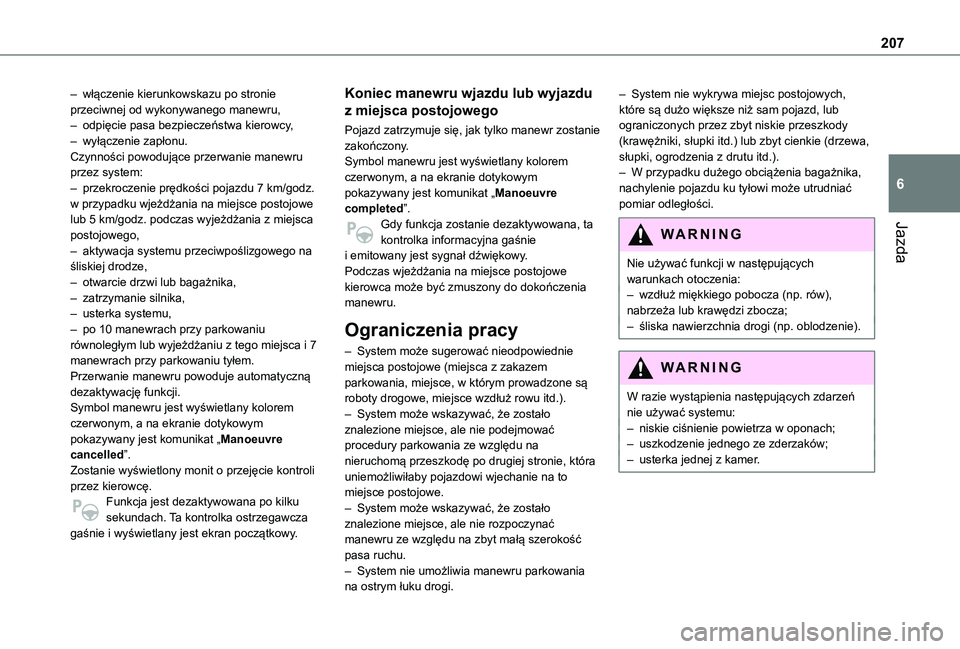

207
Jazda
6
– włączenie kierunkowskazu po stronie przeciwnej od wykonywanego manewru,– odpięcie pasa bezpieczeństwa kierowcy,– wyłączenie zapłonu.Czynności powodujące przerwanie manewru przez system:– przekroczenie prędkości pojazdu 7 km/godz. w przypadku wjeżdżania na miejsce postojowe lub 5 km/godz. podczas wyjeżdżania z miejsca postojowego,– aktywacja systemu przeciwpoślizgowego na śliskiej drodze,– otwarcie drzwi lub bagażnika,– zatrzymanie silnika,– usterka systemu,– po 10 manewrach przy parkowaniu równoległym lub wyjeżdżaniu z tego miejsca i 7 manewrach przy parkowaniu tyłem.Przerwanie manewru powoduje automatyczną dezaktywację funkcji.Symbol manewru jest wyświetlany kolorem czerwonym, a na ekranie dotykowym pokazywany jest komunikat „Manoeuvre
cancelled”.Zostanie wyświetlony monit o przejęcie kontroli przez kierowcę.Funkcja jest dezaktywowana po kilku sekundach. Ta kontrolka ostrzegawcza gaśnie i wyświetlany jest ekran początkowy.
Koniec manewru wjazdu lub wyjazdu
z miejsca postojowego
Pojazd zatrzymuje się, jak tylko manewr zostanie zakończony.Symbol manewru jest wyświetlany kolorem czerwonym, a na ekranie dotykowym pokazywany jest komunikat „Manoeuvre completed”.Gdy funkcja zostanie dezaktywowana, ta kontrolka informacyjna gaśnie i emitowany jest sygnał dźwiękowy.Podczas wjeżdżania na miejsce postojowe kierowca może być zmuszony do dokończenia manewru.
Ograniczenia pracy
– System może sugerować nieodpowiednie miejsca postojowe (miejsca z zakazem parkowania, miejsce, w którym prowadzone są roboty drogowe, miejsce wzdłuż rowu itd.).– System może wskazywać, że zostało znalezione miejsce, ale nie podejmować
procedury parkowania ze względu na nieruchomą przeszkodę po drugiej stronie, która uniemożliwiłaby pojazdowi wjechanie na to miejsce postojowe.– System może wskazywać, że zostało znalezione miejsce, ale nie rozpoczynać manewru ze względu na zbyt małą szerokość pasa ruchu.– System nie umożliwia manewru parkowania na ostrym łuku drogi.
– System nie wykrywa miejsc postojowych, które są dużo większe niż sam pojazd, lub ograniczonych przez zbyt niskie przeszkody (krawężniki, słupki itd.) lub zbyt cienkie (drzewa, słupki, ogrodzenia z drutu itd.).– W przypadku dużego obciążenia bagażnika, nachylenie pojazdu ku tyłowi może utrudniać pomiar odległości.
WARNI NG
Nie używać funkcji w następujących warunkach otoczenia:– wzdłuż miękkiego pobocza (np. rów), nabrzeża lub krawędzi zbocza;– śliska nawierzchnia drogi (np. oblodzenie).
WARNI NG
W razie wystąpienia następujących zdarzeń nie używać systemu:– niskie ciśnienie powietrza w oponach;– uszkodzenie jednego ze zderzaków;
– usterka jednej z kamer.

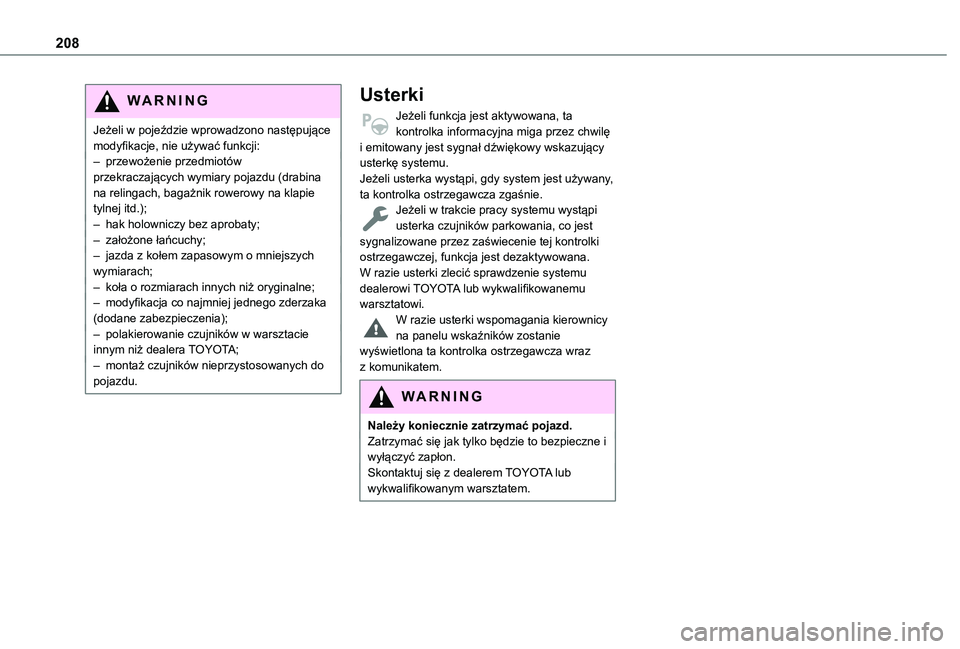

208
WARNI NG
Jeżeli w pojeździe wprowadzono następujące modyfikacje, nie używać funkcji:– przewożenie przedmiotów przekraczających wymiary pojazdu (drabina na relingach, bagażnik rowerowy na klapie tylnej itd.);– hak holowniczy bez aprobaty;– założone łańcuchy;– jazda z kołem zapasowym o mniejszych wymiarach;– koła o rozmiarach innych niż oryginalne;– modyfikacja co najmniej jednego zderzaka (dodane zabezpieczenia);– polakierowanie czujników w warsztacie innym niż dealera TOYOTA;– montaż czujników nieprzystosowanych do pojazdu.
Usterki
Jeżeli funkcja jest aktywowana, ta kontrolka informacyjna miga przez chwilę i emitowany jest sygnał dźwiękowy wskazujący usterkę systemu.Jeżeli usterka wystąpi, gdy system jest używany, ta kontrolka ostrzegawcza zgaśnie.Jeżeli w trakcie pracy systemu wystąpi usterka czujników parkowania, co jest sygnalizowane przez zaświecenie tej kontrolki ostrzegawczej, funkcja jest dezaktywowana.W razie usterki zlecić sprawdzenie systemu dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.W razie usterki wspomagania kierownicy na panelu wskaźników zostanie wyświetlona ta kontrolka ostrzegawcza wraz z komunikatem.
WARNI NG
Należy koniecznie zatrzymać pojazd.Zatrzymać się jak tylko będzie to bezpieczne i wyłączyć zapłon.Skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem.

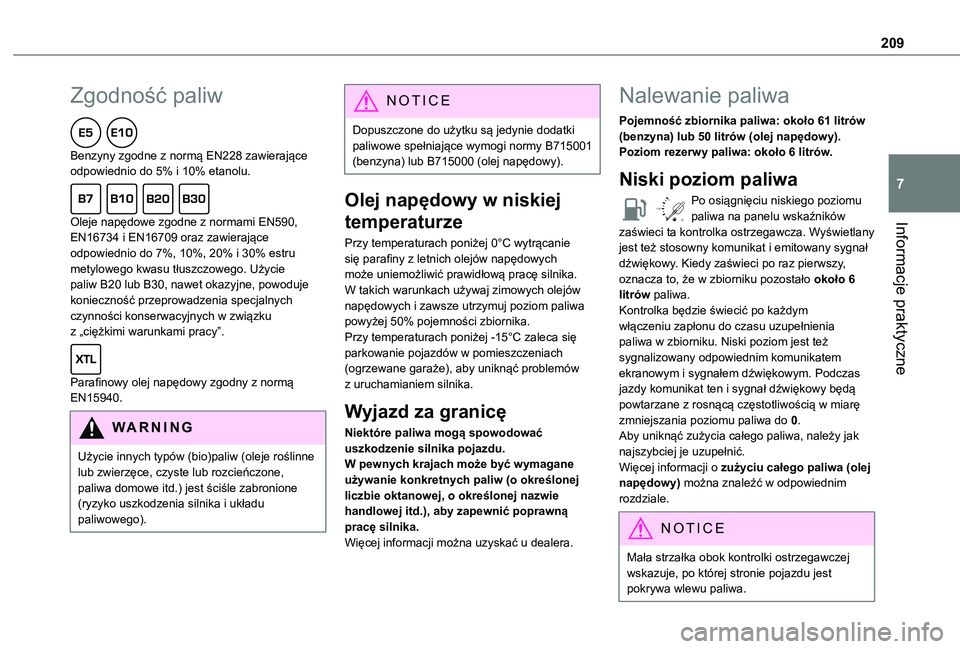

209
Informacje praktyczne
7
Zgodność paliw
Benzyny zgodne z normą EN228 zawierające odpowiednio do 5% i 10% etanolu.
Oleje napędowe zgodne z normami EN590, EN16734 i EN16709 oraz zawierające odpowiednio do 7%, 10%, 20% i 30% estru metylowego kwasu tłuszczowego. Użycie paliw B20 lub B30, nawet okazyjne, powoduje konieczność przeprowadzenia specjalnych czynności konserwacyjnych w związku z „ciężkimi warunkami pracy”.
Parafinowy olej napędowy zgodny z normą EN15940.
WARNI NG
Użycie innych typów (bio)paliw (oleje roślinne lub zwierzęce, czyste lub rozcieńczone, paliwa domowe itd.) jest ściśle zabronione (ryzyko uszkodzenia silnika i układu paliwowego).
NOTIC E
Dopuszczone do użytku są jedynie dodatki paliwowe spełniające wymogi normy B715001 (benzyna) lub B715000 (olej napędowy).
Olej napędowy w niskiej
temperaturze
Przy temperaturach poniżej 0°C wytrącanie się parafiny z letnich olejów napędowych może uniemożliwić prawidłową pracę silnika. W takich warunkach używaj zimowych olejów napędowych i zawsze utrzymuj poziom paliwa powyżej 50% pojemności zbiornika.Przy temperaturach poniżej -15°C zaleca się parkowanie pojazdów w pomieszczeniach (ogrzewane garaże), aby uniknąć problemów z uruchamianiem silnika.
Wyjazd za granicę
Niektóre paliwa mogą spowodować
uszkodzenie silnika pojazdu.W pewnych krajach może być wymagane używanie konkretnych paliw (o określonej liczbie oktanowej, o określonej nazwie handlowej itd.), aby zapewnić poprawną pracę silnika.Więcej informacji można uzyskać u dealera.
Nalewanie paliwa
Pojemność zbiornika paliwa: około 61 litrów (benzyna) lub 50 litrów (olej napędowy).Poziom rezerwy paliwa: około 6 litrów.
Niski poziom paliwa
/2
1 1Po osiągnięciu niskiego poziomu paliwa na panelu wskaźników zaświeci ta kontrolka ostrzegawcza. Wyświetlany jest też stosowny komunikat i emitowany sygnał dźwiękowy. Kiedy zaświeci po raz pierwszy, oznacza to, że w zbiorniku pozostało około 6 litrów paliwa.Kontrolka będzie świecić po każdym włączeniu zapłonu do czasu uzupełnienia paliwa w zbiorniku. Niski poziom jest też sygnalizowany odpowiednim komunikatem ekranowym i sygnałem dźwiękowym. Podczas jazdy komunikat ten i sygnał dźwiękowy będą powtarzane z rosnącą częstotliwością w miarę zmniejszania poziomu paliwa do 0.Aby uniknąć zużycia całego paliwa, należy jak
najszybciej je uzupełnić.Więcej informacji o zużyciu całego paliwa (olej napędowy) można znaleźć w odpowiednim rozdziale.
N
OTIC E
Mała strzałka obok kontrolki ostrzegawczej wskazuje, po której stronie pojazdu jest pokrywa wlewu paliwa.
