2021 TOYOTA PROACE CITY Kasutusjuhend (in Estonian)

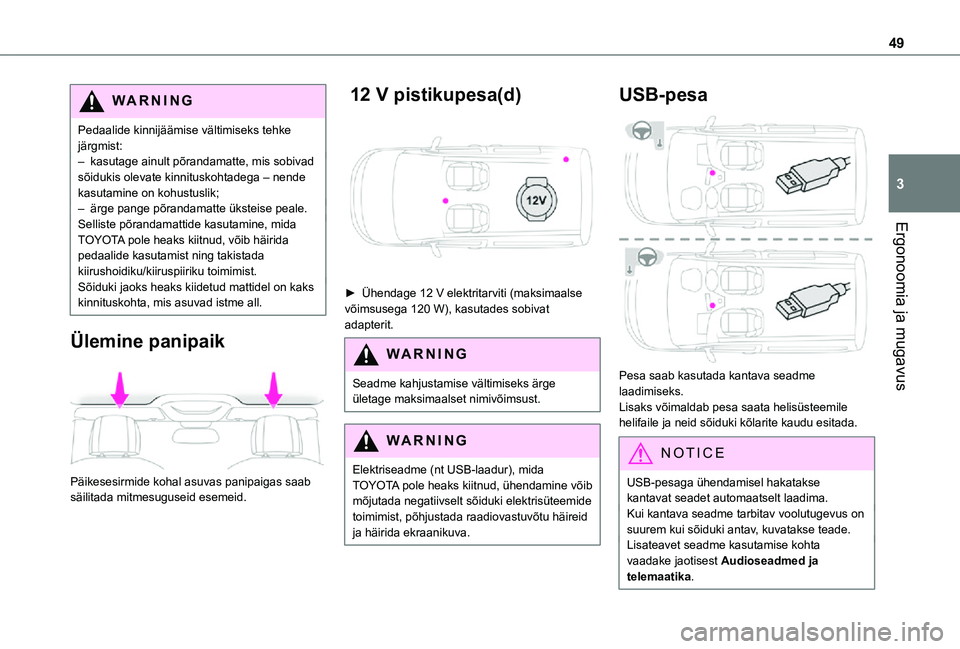

49
Ergonoomia ja mugavus
3
WARNI NG
Pedaalide kinnijäämise vältimiseks tehke järgmist:– kasutage ainult põrandamatte, mis sobivad sõidukis olevate kinnituskohtadega – nende kasutamine on kohustuslik;– ärge pange põrandamatte üksteise peale.Selliste põrandamattide kasutamine, mida TOYOTA pole heaks kiitnud, võib häirida pedaalide kasutamist ning takistada kiirushoidiku/kiiruspiiriku toimimist.Sõiduki jaoks heaks kiidetud mattidel on kaks kinnituskohta, mis asuvad istme all.
Ülemine panipaik

Päikesesirmide kohal asuvas panipaigas saab säilitada mitmesuguseid esemeid.
12 V pistikupesa(d)

► Ühendage 12 V elektritarviti (maksimaalse võimsusega 120 W), kasutades sobivat adapterit.
WARNI NG
Seadme kahjustamise vältimiseks ärge ületage maksimaalset nimivõimsust.
WARNI NG
Elektriseadme (nt USB-laadur), mida TOYOTA pole heaks kiitnud, ühendamine võib mõjutada negatiivselt sõiduki elektrisüteemide toimimist, põhjustada raadiovastuvõtu häireid ja häirida ekraanikuva.
USB-pesa

Pesa saab kasutada kantava seadme laadimiseks.Lisaks võimaldab pesa saata helisüsteemile helifaile ja neid sõiduki kõlarite kaudu esitada.
NOTIC E
USB-pesaga ühendamisel hakatakse kantavat seadet automaatselt laadima.Kui kantava seadme tarbitav voolutugevus on suurem kui sõiduki antav, kuvatakse teade.
Lisateavet seadme kasutamise kohta vaadake jaotisest Audioseadmed ja telemaatika.

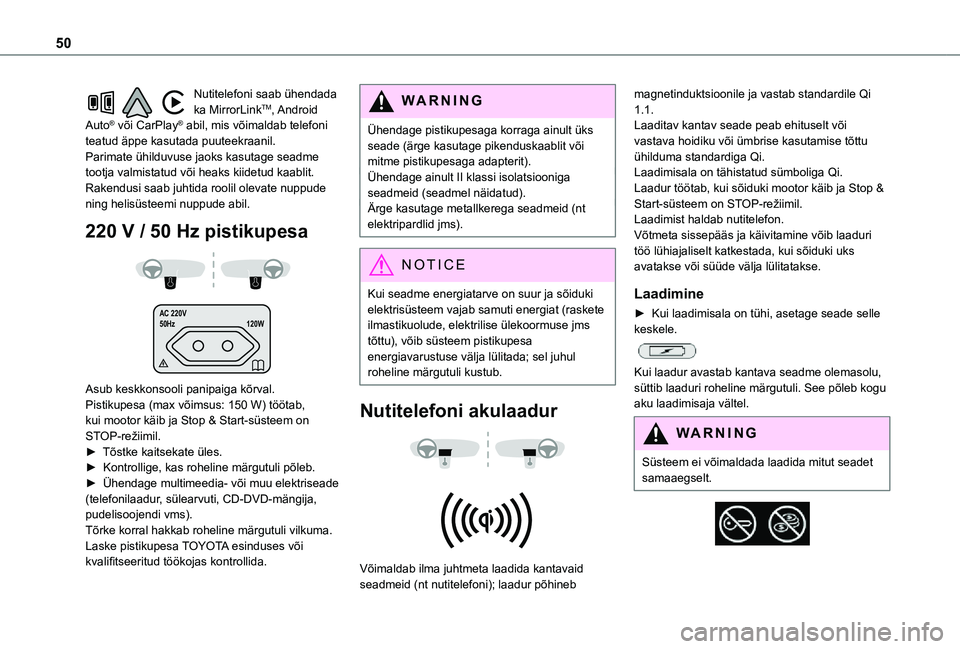

50
Nutitelefoni saab ühendada ka MirrorLinkTM, Android Auto® või CarPlay® abil, mis võimaldab telefoni teatud äppe kasutada puuteekraanil.Parimate ühilduvuse jaoks kasutage seadme tootja valmistatud või heaks kiidetud kaablit.Rakendusi saab juhtida roolil olevate nuppude ning helisüsteemi nuppude abil.
220 V / 50 Hz pistikupesa
AC 220V
50Hz 120W

Asub keskkonsooli panipaiga kõrval.Pistikupesa (max võimsus: 150 W) töötab, kui mootor käib ja Stop & Start-süsteem on STOP-režiimil.► Tõstke kaitsekate üles.► Kontrollige, kas roheline märgutuli põleb.► Ühendage multimeedia- või muu elektriseade (telefonilaadur, sülearvuti, CD-DVD-mängija, pudelisoojendi vms).Tõrke korral hakkab roheline märgutuli vilkuma.Laske pistikupesa TOYOTA esinduses või kvalifitseeritud töökojas kontrollida.
WARNI NG
Ühendage pistikupesaga korraga ainult üks seade (ärge kasutage pikenduskaablit või mitme pistikupesaga adapterit).Ühendage ainult II klassi isolatsiooniga seadmeid (seadmel näidatud).Ärge kasutage metallkerega seadmeid (nt elektripardlid jms).
NOTIC E
Kui seadme energiatarve on suur ja sõiduki elektrisüsteem vajab samuti energiat (raskete ilmastikuolude, elektrilise ülekoormuse jms tõttu), võib süsteem pistikupesa energiavarustuse välja lülitada; sel juhul roheline märgutuli kustub.
Nutitelefoni akulaadur


Võimaldab ilma juhtmeta laadida kantavaid seadmeid (nt nutitelefoni); laadur põhineb
magnetinduktsioonile ja vastab standardile Qi 1.1.Laaditav kantav seade peab ehituselt või vastava hoidiku või ümbrise kasutamise tõttu ühilduma standardiga Qi.Laadimisala on tähistatud sümboliga Qi.Laadur töötab, kui sõiduki mootor käib ja Stop & Start-süsteem on STOP-režiimil.Laadimist haldab nutitelefon.Võtmeta sissepääs ja käivitamine võib laaduri töö lühiajaliselt katkestada, kui sõiduki uks avatakse või süüde välja lülitatakse.
Laadimine
► Kui laadimisala on tühi, asetage seade selle keskele.

Kui laadur avastab kantava seadme olemasolu, süttib laaduri roheline märgutuli. See põleb kogu aku laadimisaja vältel.
WARNI NG
Süsteem ei võimaldada laadida mitut seadet samaaegselt.

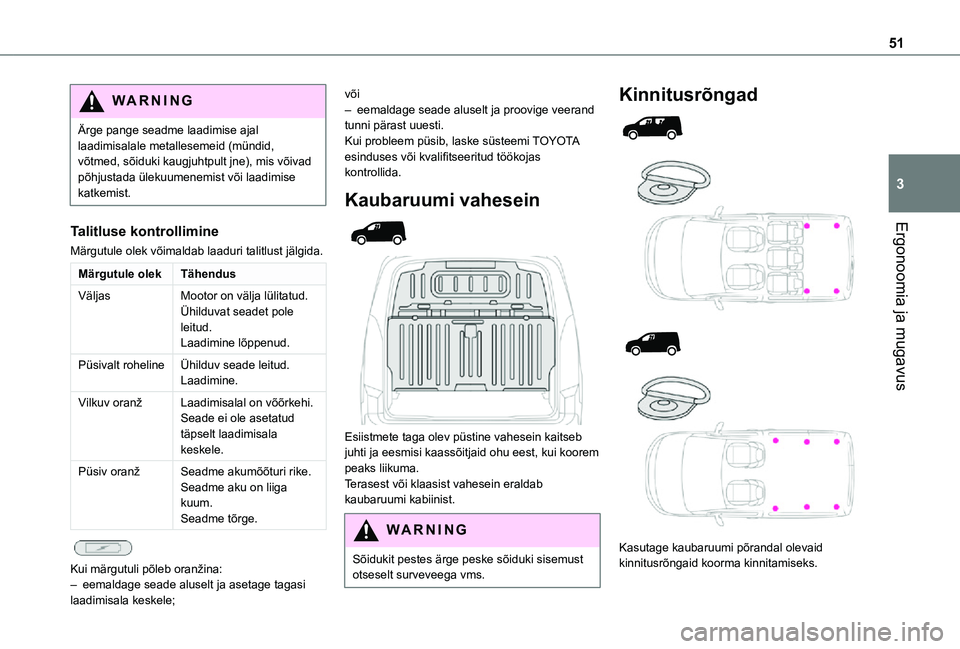

51
Ergonoomia ja mugavus
3
WARNI NG
Ärge pange seadme laadimise ajal laadimisalale metallesemeid (mündid, võtmed, sõiduki kaugjuhtpult jne), mis võivad põhjustada ülekuumenemist või laadimise katkemist.
Talitluse kontrollimine
Märgutule olek võimaldab laaduri talitlust jälgida.
Märgutule olekTähendus
VäljasMootor on välja lülitatud.Ühilduvat seadet pole leitud.Laadimine lõppenud.
Püsivalt rohelineÜhilduv seade leitud.Laadimine.
Vilkuv oranžLaadimisalal on võõrkehi.Seade ei ole asetatud täpselt laadimisala keskele.
Püsiv oranžSeadme akumõõturi rike.Seadme aku on liiga kuum.Seadme tõrge.

Kui märgutuli põleb oranžina:– eemaldage seade aluselt ja asetage tagasi laadimisala keskele;
või– eemaldage seade aluselt ja proovige veerand tunni pärast uuesti.Kui probleem püsib, laske süsteemi TOYOTA esinduses või kvalifitseeritud töökojas kontrollida.
Kaubaruumi vahesein


Esiistmete taga olev püstine vahesein kaitseb juhti ja eesmisi kaassõitjaid ohu eest, kui koorem peaks liikuma.
Terasest või klaasist vahesein eraldab kaubaruumi kabiinist.
WARNI NG
Sõidukit pestes ärge peske sõiduki sisemust otseselt surveveega vms.
Kinnitusrõngad




Kasutage kaubaruumi põrandal olevaid kinnitusrõngaid koorma kinnitamiseks.

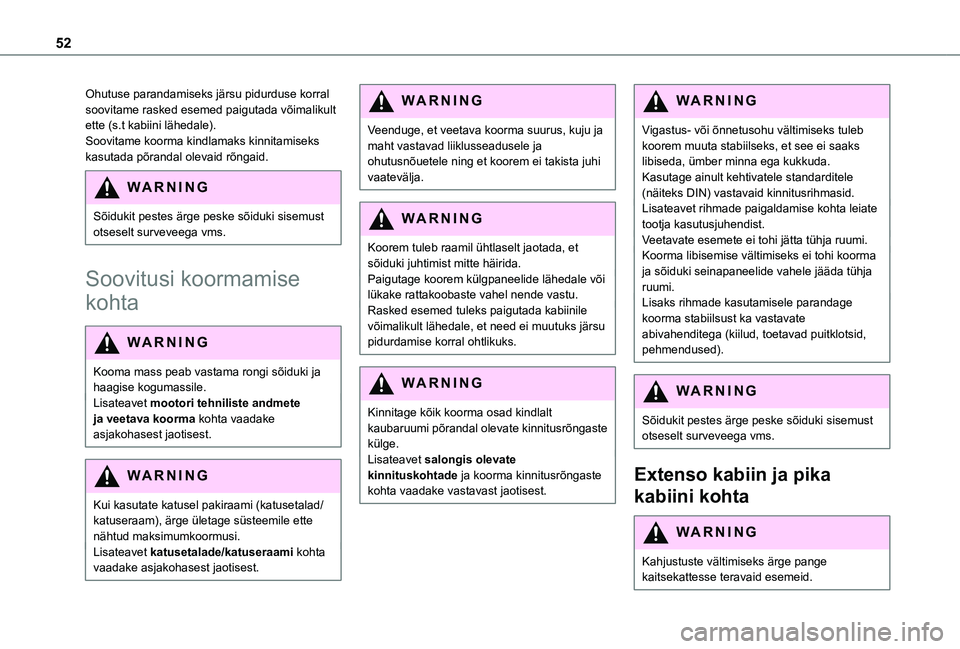

52
Ohutuse parandamiseks järsu pidurduse korral soovitame rasked esemed paigutada võimalikult ette (s.t kabiini lähedale).Soovitame koorma kindlamaks kinnitamiseks kasutada põrandal olevaid rõngaid.
WARNI NG
Sõidukit pestes ärge peske sõiduki sisemust otseselt surveveega vms.
Soovitusi koormamise
kohta
WARNI NG
Kooma mass peab vastama rongi sõiduki ja haagise kogumassile.Lisateavet mootori tehniliste andmete ja veetava koorma kohta vaadake asjakohasest jaotisest.
WARNI NG
Kui kasutate katusel pakiraami (katusetalad/katuseraam), ärge ületage süsteemile ette nähtud maksimumkoormusi.Lisateavet katusetalade/katuseraami kohta vaadake asjakohasest jaotisest.
WARNI NG
Veenduge, et veetava koorma suurus, kuju ja maht vastavad liiklusseadusele ja ohutusnõuetele ning et koorem ei takista juhi vaatevälja.
WARNI NG
Koorem tuleb raamil ühtlaselt jaotada, et sõiduki juhtimist mitte häirida.Paigutage koorem külgpaneelide lähedale või lükake rattakoobaste vahel nende vastu.Rasked esemed tuleks paigutada kabiinile võimalikult lähedale, et need ei muutuks järsu pidurdamise korral ohtlikuks.
WARNI NG
Kinnitage kõik koorma osad kindlalt kaubaruumi põrandal olevate kinnitusrõngaste külge.
Lisateavet salongis olevate kinnituskohtade ja koorma kinnitusrõngaste kohta vaadake vastavast jaotisest.
WARNI NG
Vigastus- või õnnetusohu vältimiseks tuleb koorem muuta stabiilseks, et see ei saaks libiseda, ümber minna ega kukkuda. Kasutage ainult kehtivatele standarditele (näiteks DIN) vastavaid kinnitusrihmasid.Lisateavet rihmade paigaldamise kohta leiate tootja kasutusjuhendist.Veetavate esemete ei tohi jätta tühja ruumi.Koorma libisemise vältimiseks ei tohi koorma ja sõiduki seinapaneelide vahele jääda tühja ruumi.Lisaks rihmade kasutamisele parandage koorma stabiilsust ka vastavate abivahenditega (kiilud, toetavad puitklotsid, pehmendused).
WARNI NG
Sõidukit pestes ärge peske sõiduki sisemust otseselt surveveega vms.
Extenso kabiin ja pika
kabiini kohta
WARNI NG
Kahjustuste vältimiseks ärge pange kaitsekattesse teravaid esemeid.

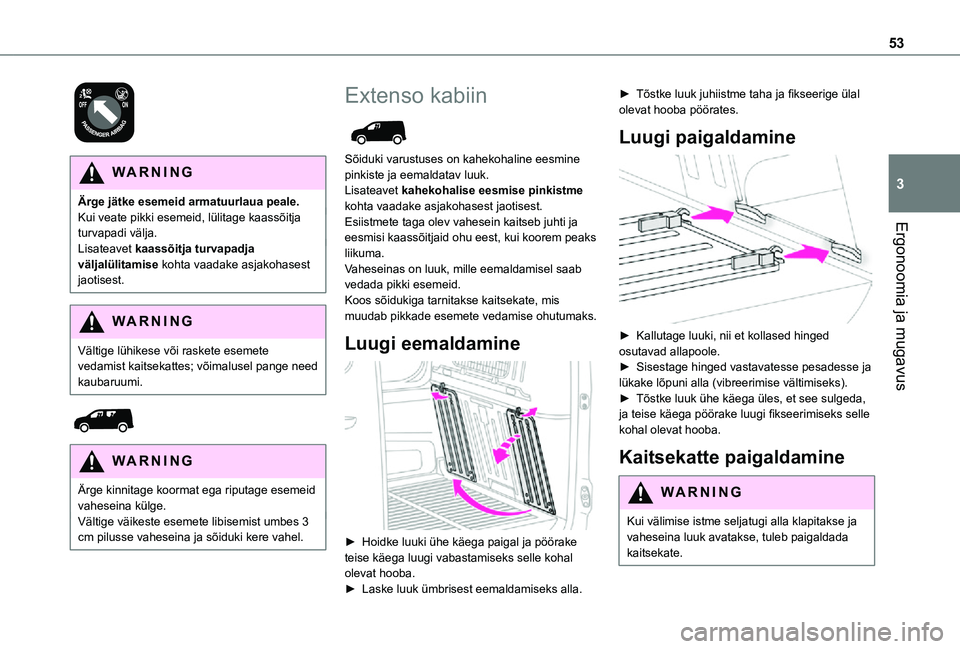

53
Ergonoomia ja mugavus
3

WARNI NG
Ärge jätke esemeid armatuurlaua peale.Kui veate pikki esemeid, lülitage kaassõitja turvapadi välja.Lisateavet kaassõitja turvapadja väljalülitamise kohta vaadake asjakohasest jaotisest.
WARNI NG
Vältige lühikese või raskete esemete vedamist kaitsekattes; võimalusel pange need kaubaruumi.


WARNI NG
Ärge kinnitage koormat ega riputage esemeid vaheseina külge.Vältige väikeste esemete libisemist umbes 3 cm pilusse vaheseina ja sõiduki kere vahel.
Extenso kabiin

Sõiduki varustuses on kahekohaline eesmine pinkiste ja eemaldatav luuk.Lisateavet kahekohalise eesmise pinkistme kohta vaadake asjakohasest jaotisest.Esiistmete taga olev vahesein kaitseb juhti ja eesmisi kaassõitjaid ohu eest, kui koorem peaks liikuma.Vaheseinas on luuk, mille eemaldamisel saab vedada pikki esemeid.Koos sõidukiga tarnitakse kaitsekate, mis muudab pikkade esemete vedamise ohutumaks.
Luugi eemaldamine

► Hoidke luuki ühe käega paigal ja pöörake teise käega luugi vabastamiseks selle kohal olevat hooba.► Laske luuk ümbrisest eemaldamiseks alla.
► Tõstke luuk juhiistme taha ja fikseerige ülal olevat hooba pöörates.
Luugi paigaldamine

► Kallutage luuki, nii et kollased hinged osutavad allapoole.► Sisestage hinged vastavatesse pesadesse ja lükake lõpuni alla (vibreerimise vältimiseks).► Tõstke luuk ühe käega üles, et see sulgeda, ja teise käega pöörake luugi fikseerimiseks selle kohal olevat hooba.
Kaitsekatte paigaldamine
WARNI NG
Kui välimise istme seljatugi alla klapitakse ja vaheseina luuk avatakse, tuleb paigaldada
kaitsekate.

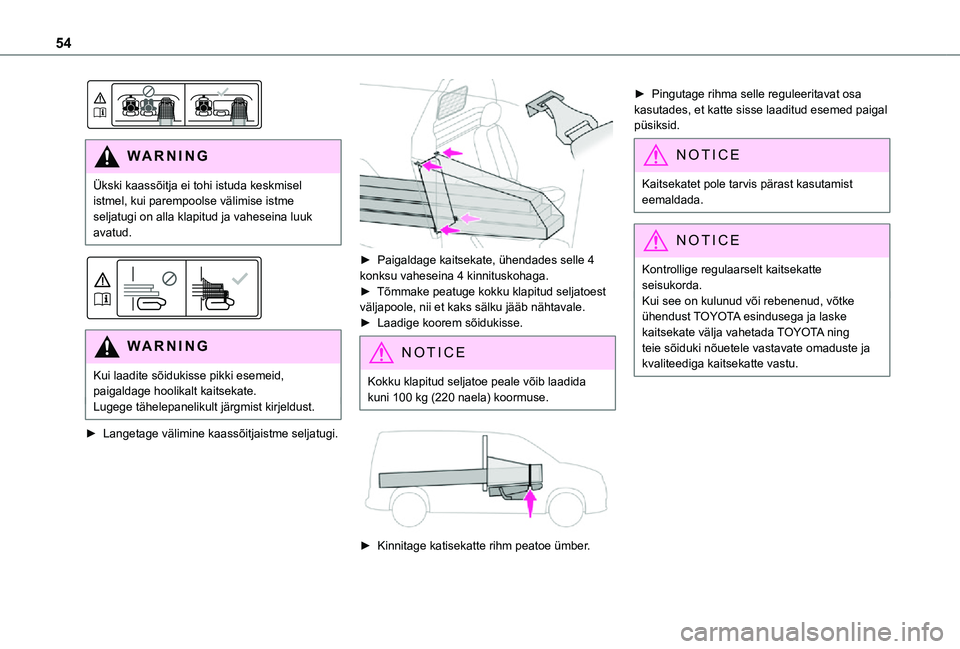

54

WARNI NG
Ükski kaassõitja ei tohi istuda keskmisel istmel, kui parempoolse välimise istme seljatugi on alla klapitud ja vaheseina luuk avatud.


WARNI NG
Kui laadite sõidukisse pikki esemeid, paigaldage hoolikalt kaitsekate.Lugege tähelepanelikult järgmist kirjeldust.
► Langetage välimine kaassõitjaistme seljatugi.

► Paigaldage kaitsekate, ühendades selle 4 konksu vaheseina 4 kinnituskohaga.► Tõmmake peatuge kokku klapitud seljatoest väljapoole, nii et kaks sälku jääb nähtavale.► Laadige koorem sõidukisse.
NOTIC E
Kokku klapitud seljatoe peale võib laadida kuni 100 kg (220 naela) koormuse.


► Kinnitage katisekatte rihm peatoe ümber.
► Pingutage rihma selle reguleeritavat osa kasutades, et katte sisse laaditud esemed paigal püsiksid.
NOTIC E
Kaitsekatet pole tarvis pärast kasutamist eemaldada.
NOTIC E
Kontrollige regulaarselt kaitsekatte seisukorda.Kui see on kulunud või rebenenud, võtke ühendust TOYOTA esindusega ja laske kaitsekate välja vahetada TOYOTA ning teie sõiduki nõuetele vastavate omaduste ja kvaliteediga kaitsekatte vastu.

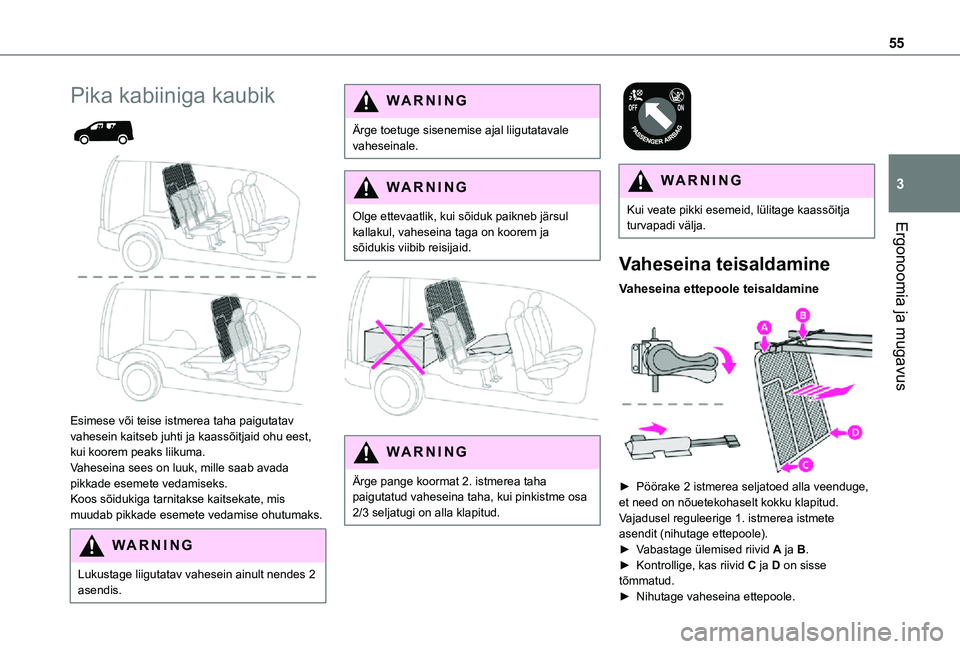

55
Ergonoomia ja mugavus
3
Pika kabiiniga kaubik


Esimese või teise istmerea taha paigutatav vahesein kaitseb juhti ja kaassõitjaid ohu eest,
kui koorem peaks liikuma.Vaheseina sees on luuk, mille saab avada pikkade esemete vedamiseks.Koos sõidukiga tarnitakse kaitsekate, mis muudab pikkade esemete vedamise ohutumaks.
WARNI NG
Lukustage liigutatav vahesein ainult nendes 2 asendis.
WARNI NG
Ärge toetuge sisenemise ajal liigutatavale vaheseinale.
WARNI NG
Olge ettevaatlik, kui sõiduk paikneb järsul kallakul, vaheseina taga on koorem ja sõidukis viibib reisijaid.


WARNI NG
Ärge pange koormat 2. istmerea taha paigutatud vaheseina taha, kui pinkistme osa 2/3 seljatugi on alla klapitud.


WARNI NG
Kui veate pikki esemeid, lülitage kaassõitja turvapadi välja.
Vaheseina teisaldamine
Vaheseina ettepoole teisaldamine

► Pöörake 2 istmerea seljatoed alla veenduge, et need on nõuetekohaselt kokku klapitud. Vajadusel reguleerige 1. istmerea istmete asendit (nihutage ettepoole).► Vabastage ülemised riivid A ja B.► Kontrollige, kas riivid C ja D on sisse tõmmatud.
► Nihutage vaheseina ettepoole.

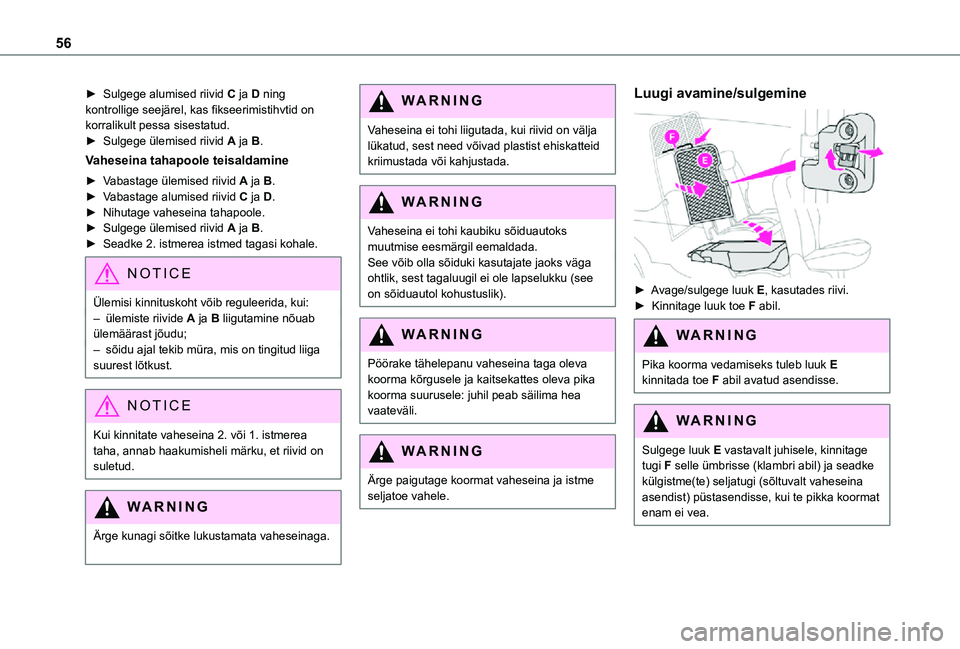

56
► Sulgege alumised riivid C ja D ning kontrollige seejärel, kas fikseerimistihvtid on korralikult pessa sisestatud.► Sulgege ülemised riivid A ja B.
Vaheseina tahapoole teisaldamine
► Vabastage ülemised riivid A ja B.► Vabastage alumised riivid C ja D.► Nihutage vaheseina tahapoole.► Sulgege ülemised riivid A ja B.► Seadke 2. istmerea istmed tagasi kohale.
NOTIC E
Ülemisi kinnituskoht võib reguleerida, kui:– ülemiste riivide A ja B liigutamine nõuab ülemäärast jõudu;– sõidu ajal tekib müra, mis on tingitud liiga suurest lõtkust.
NOTIC E
Kui kinnitate vaheseina 2. või 1. istmerea taha, annab haakumisheli märku, et riivid on suletud.
WARNI NG
Ärge kunagi sõitke lukustamata vaheseinaga.
WARNI NG
Vaheseina ei tohi liigutada, kui riivid on välja lükatud, sest need võivad plastist ehiskatteid kriimustada või kahjustada.
WARNI NG
Vaheseina ei tohi kaubiku sõiduautoks
muutmise eesmärgil eemaldada.See võib olla sõiduki kasutajate jaoks väga ohtlik, sest tagaluugil ei ole lapselukku (see on sõiduautol kohustuslik).
WARNI NG
Pöörake tähelepanu vaheseina taga oleva koorma kõrgusele ja kaitsekattes oleva pika koorma suurusele: juhil peab säilima hea vaateväli.
WARNI NG
Ärge paigutage koormat vaheseina ja istme seljatoe vahele.
Luugi avamine/sulgemine

► Avage/sulgege luuk E, kasutades riivi.► Kinnitage luuk toe F abil.
WARNI NG
Pika koorma vedamiseks tuleb luuk E kinnitada toe F abil avatud asendisse.
WARNI NG
Sulgege luuk E vastavalt juhisele, kinnitage tugi F selle ümbrisse (klambri abil) ja seadke külgistme(te) seljatugi (sõltuvalt vaheseina asendist) püstasendisse, kui te pikka koormat enam ei vea.
