2021 TOYOTA PROACE CITY EV Instruksjoner for bruk (in Norwegian)

225
Hvis bilen havarerer
8
► Flytt bryteren til "O"-stilling.► Koble kompressorens elektriske kontakt fra uttaket på 12 V i bilen.► Sett hetten tilbake på ventilen.► Fjern settet.► Fjern og oppbevar flasken med tetningsmiddel.
WARNI NG
Tetningsmiddelet er skadelig hvis det svelges, og irriterer øyene.Oppbevar dette produktet utilgjengelig for barn.Utløpsdatoen til væsken er trykket på flasken.Etter bruk må du ikke kaste flasken i husholdningsavfallet, ta den med til en TOYOTA-forhandler eller et autorisert innsamlingssted.Ikke glem å skaffe en ny flaske med tetningsmiddel, tilgjengelig fra en TOYOTA-forhandler eller et kvalifisert verksted.


► Kjør umiddelbart i ca. 5 kilometer i redusert hastighet (mellom 20 og 60 km/t) for å tette punkteringen.► Stopp for å kontrollere reparasjonen og dekktrykket ved hjelp av settet.
WARNI NG
Med et dekk som er reparert med denne typen sett, må du ikke overstige en hastighet
på 80 km/t og ikke kjør i mer enn 200 km.Kontakt en TOYOTA-forhandler eller et kvalifisert verksted for å få dekket skiftet.
Kontrollere/justere
dekktrykk
Kompressoren kan brukes, uten å sprøyte inn tetningsmiddel, til å kontrollere og, om nødvendig, justere dekktrykket.► Ta av ventilhetten fra dekket og legg den et rent sted.► Vikle ut røret under kompressoren.► Skru røret på ventilen og stram godt.► Kontroller at kompressorbryteren er i stilling "O".► Vikle den elektriske kabelen under kompressoren helt ut.► Koble kompressorens elektriske kontakt til uttaket på 12 V i bilen.► Slå på tenningen.► Start kompressoren ved å sette bryteren i "I"-stilling og juster trykket til verdien som står på
bilens dekktrykketikett. Tømme luft: trykk på den svarte knappen på kompressorrøret, i nærheten av ventilkoblingen.
WARNI NG
Hvis trykket på 2 bar ikke nås etter 7 minutter, indikerer det at dekket er skadet. Kontakt en TOYOTA-forhandler eller et kvalifisert verksted for hjelp.
► Når riktig trykk er nådd, setter du bryteren i "O"-stilling.► Fjern settet og legg det på plass.► Sett ventilhetten tilbake på plass.
WARNI NG
Hvis trykket til ett eller flere dekk skal justeres, er det nødvendig å reinitialisere registreringssystemet for lavt dekktrykk.Se relevant avsnitt for mer informasjon om Registrering av lavt dekktrykk.

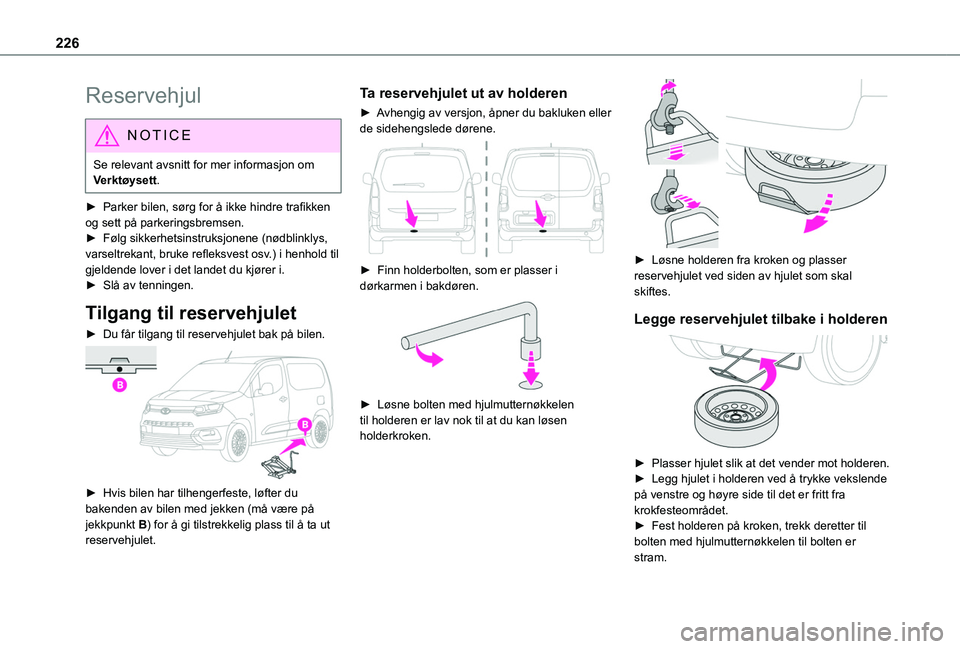

226
Reservehjul
NOTIC E
Se relevant avsnitt for mer informasjon om Verktøysett.
► Parker bilen, sørg for å ikke hindre trafikken og sett på parkeringsbremsen.► Følg sikkerhetsinstruksjonene (nødblinklys, varseltrekant, bruke refleksvest osv.) i henhold til gjeldende lover i det landet du kjører i.► Slå av tenningen.
Tilgang til reservehjulet
► Du får tilgang til reservehjulet bak på bilen.

► Hvis bilen har tilhengerfeste, løfter du bakenden av bilen med jekken (må være på jekkpunkt B) for å gi tilstrekkelig plass til å ta ut reservehjulet.
Ta reservehjulet ut av holderen
► Avhengig av versjon, åpner du bakluken eller de sidehengslede dørene.

► Finn holderbolten, som er plasser i dørkarmen i bakdøren.

► Løsne bolten med hjulmutternøkkelen til holderen er lav nok til at du kan løsen holderkroken.

► Løsne holderen fra kroken og plasser reservehjulet ved siden av hjulet som skal skiftes.
Legge reservehjulet tilbake i holderen

► Plasser hjulet slik at det vender mot holderen.► Legg hjulet i holderen ved å trykke vekslende på venstre og høyre side til det er fritt fra krokfesteområdet.► Fest holderen på kroken, trekk deretter til bolten med hjulmutternøkkelen til bolten er stram.

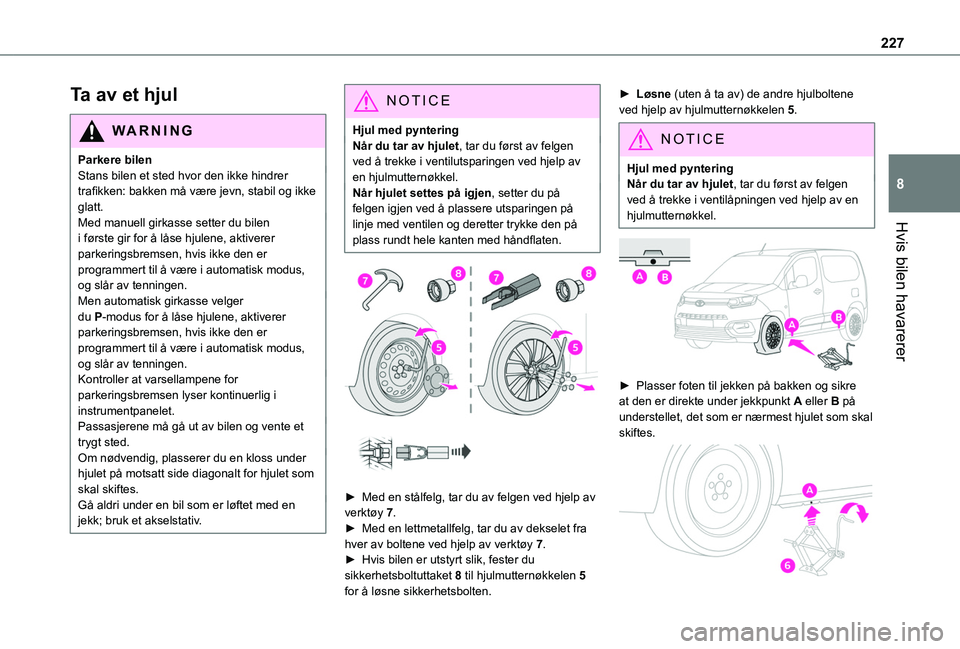

227
Hvis bilen havarerer
8
Ta av et hjul
WARNI NG
Parkere bilenStans bilen et sted hvor den ikke hindrer trafikken: bakken må være jevn, stabil og ikke glatt.Med manuell girkasse setter du bilen i første gir for å låse hjulene, aktiverer parkeringsbremsen, hvis ikke den er programmert til å være i automatisk modus, og slår av tenningen.Men automatisk girkasse velger du P-modus for å låse hjulene, aktiverer parkeringsbremsen, hvis ikke den er programmert til å være i automatisk modus, og slår av tenningen.Kontroller at varsellampene for parkeringsbremsen lyser kontinuerlig i instrumentpanelet.Passasjerene må gå ut av bilen og vente et trygt sted.
Om nødvendig, plasserer du en kloss under hjulet på motsatt side diagonalt for hjulet som skal skiftes.Gå aldri under en bil som er løftet med en jekk; bruk et akselstativ.
NOTIC E
Hjul med pynteringNår du tar av hjulet, tar du først av felgen ved å trekke i ventilutsparingen ved hjelp av en hjulmutternøkkel.Når hjulet settes på igjen, setter du på felgen igjen ved å plassere utsparingen på linje med ventilen og deretter trykke den på plass rundt hele kanten med håndflaten.


► Med en stålfelg, tar du av felgen ved hjelp av verktøy 7.► Med en lettmetallfelg, tar du av dekselet fra hver av boltene ved hjelp av verktøy 7.
► Hvis bilen er utstyrt slik, fester du sikkerhetsboltuttaket 8 til hjulmutternøkkelen 5 for å løsne sikkerhetsbolten.
► Løsne (uten å ta av) de andre hjulboltene ved hjelp av hjulmutternøkkelen 5.
NOTIC E
Hjul med pynteringNår du tar av hjulet, tar du først av felgen ved å trekke i ventilåpningen ved hjelp av en hjulmutternøkkel.


► Plasser foten til jekken på bakken og sikre at den er direkte under jekkpunkt A eller B på understellet, det som er nærmest hjulet som skal skiftes.

228

► Trekk ut jekken 6 til hodet kommer i kontakt med jekkpunkt A eller B, det som skal brukes; kontaktoverflate A eller B på bilen må være riktig festet med den midtre delen av jekkhodet.► Løft opp bilen til det er tilstrekkelig plass mellom hjulet og bakken for å enkelt sette på plass reservehjulet (ikke punktert).
WARNI NG
Fare for skade!Kontroller at jekken er stabil. Hvis bakken
er glatt eller løs, kan jekken glippe eller falle sammen.Kontroller at jekken er plassert kun på ett av jekkpunktene A eller B under bilen, mens du passer på at bilens kontaktoverflate er riktig sentrert på hodet til jekken. Hvis ikke, er det en fare for skade på bilen og/eller at jekken faller sammen.


► Ta av boltene og oppbevar dem på et rent sted.► Ta av hjulet.
Sette på et hjul

► Sett hjulet på navet.► Skru inn boltene for hånd så langt det er mulig.► Forhåndsstram sikkerhetsbolten med hjulmutternøkkelen 5 som har en sikkerhetsstuss 8.
► Forhåndsstram de andre boltene med kun hjulmutternøkkelen 5.► Senk bilen helt ned igjen.► Fell inn jekken 6 og ta den av.

► Hvis bilen har dette utstyret, trekker du til sikkerhetsbolten med hjulmutternøkkelen 5 som har en sikkerhetsstuss 8.► Trekk til de andre boltene med kun hjulmutternøkkelen 5.► Legg verktøyet på plass.

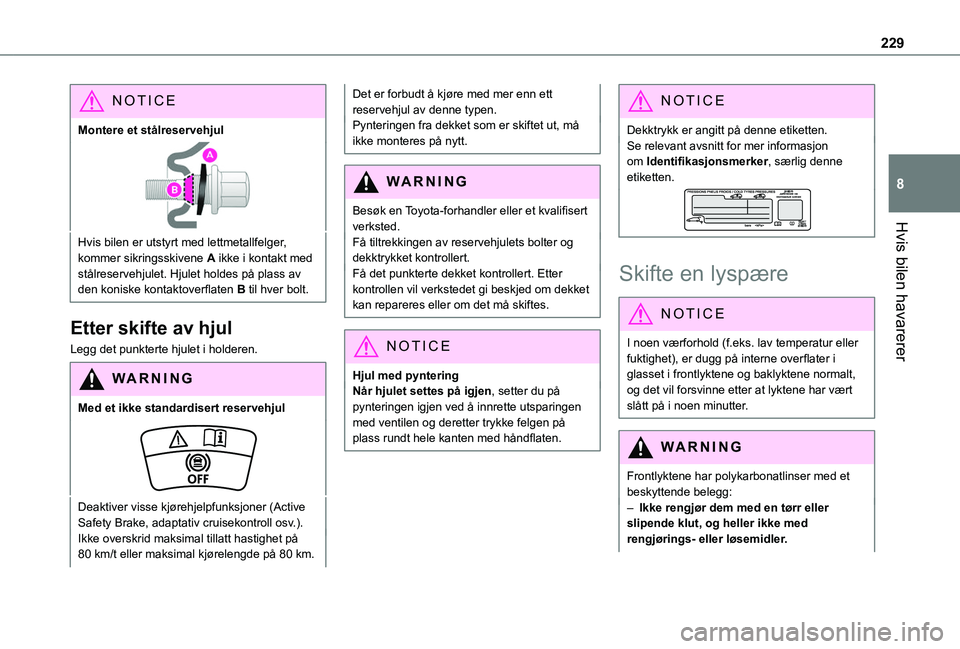

229
Hvis bilen havarerer
8
NOTIC E
Montere et stålreservehjul
Hvis bilen er utstyrt med lettmetallfelger,
kommer sikringsskivene A ikke i kontakt med stålreservehjulet. Hjulet holdes på plass av den koniske kontaktoverflaten B til hver bolt.
Etter skifte av hjul
Legg det punkterte hjulet i holderen.
WARNI NG
Med et ikke standardisert reservehjul
Deaktiver visse kjørehjelpfunksjoner (Active Safety Brake, adaptativ cruisekontroll osv.).Ikke overskrid maksimal tillatt hastighet på
80 km/t eller maksimal kjørelengde på 80 km.
Det er forbudt å kjøre med mer enn ett reservehjul av denne typen.Pynteringen fra dekket som er skiftet ut, må ikke monteres på nytt.
WARNI NG
Besøk en Toyota-forhandler eller et kvalifisert verksted.Få tiltrekkingen av reservehjulets bolter og
dekktrykket kontrollert.Få det punkterte dekket kontrollert. Etter kontrollen vil verkstedet gi beskjed om dekket kan repareres eller om det må skiftes.
NOTIC E
Hjul med pynteringNår hjulet settes på igjen, setter du på pynteringen igjen ved å innrette utsparingen med ventilen og deretter trykke felgen på plass rundt hele kanten med håndflaten.
NOTIC E
Dekktrykk er angitt på denne etiketten.Se relevant avsnitt for mer informasjon om Identifikasjonsmerker, særlig denne etiketten.
Skifte en lyspære
NOTIC E
I noen værforhold (f.eks. lav temperatur eller fuktighet), er dugg på interne overflater i glasset i frontlyktene og baklyktene normalt, og det vil forsvinne etter at lyktene har vært slått på i noen minutter.
WARNI NG
Frontlyktene har polykarbonatlinser med et beskyttende belegg:– Ikke rengjør dem med en tørr eller slipende klut, og heller ikke med rengjørings- eller løsemidler.

230
– Bruk en svamp og såpevann eller et pH-nøytralt produkt.– Når du bruker en høytrykksspyler på vanskelige flekker, må du ikke rette munnstykket direkte mot frontlysene, lyktene eller kantene av lyktene for lenge. Det kan skade det beskyttende belegget og forseglingene.
WARNI NG
Du må bare skifte en pære med tenningen av og etter at frontlyset/lykten har vært slått av i flere minutter – fare for alvorlige brannskader!Ikke berør pæren direkte med fingrene – bruk en lofri klut.Det er veldig viktig å kun bruke anti-ultrafiolette (UV) pærer, for ikke å skade frontlykten.Skift alltid en defekt pære med en ny pære av samme type og med samme spesifikasjon. Bytt pærene parvis for å unngå ubalanse i lyset.
WARNI NG
Åpne panseret / tilgang til pæreneVær forsiktig når motoren er varm – fare for brannskader!Vær forsiktig med gjenstander eller klær som kan sette seg fast i bladene til kjøleviften – fare for kvelning!
NOTIC E
Halogenpærer (Hx)For sikre lys av god kvalitet må du kontrollere at pærene sitter riktig plassert i holderen.
WARNI NG
Etter skifte av en pæreFor å montere igjen, utfører du monteringsinstruksjonene i motsatt rekkefølge.Lukk beskyttelsesdekselet veldig forsiktig for å garantere at lyktene forsegles.
LED-frontlys og/lys
Avhengig av versjon er de påvirkede typene frontlys/lys:– Kjørelys/sidelys.
WARNI NG
For å skifte denne typen pære må du kontakte en TOYOTA-forhandler eller et kvalifisert verksted.
Pæretyper
Det er brukt ulike pærer i bilen. For å ta dem ut:

Type AGlasspære: trekk forsiktig siden den er festet med trykk.
Type BBajonettpære: trykk på pæren og vri den deretter mot klokken.
Type CHalogenpære: løsne holdefjæren fra holderen.
Type DHalogenpære: vri pæren mot klokken.
NOTIC E
Kontroller lysene når hver handling er fullført.

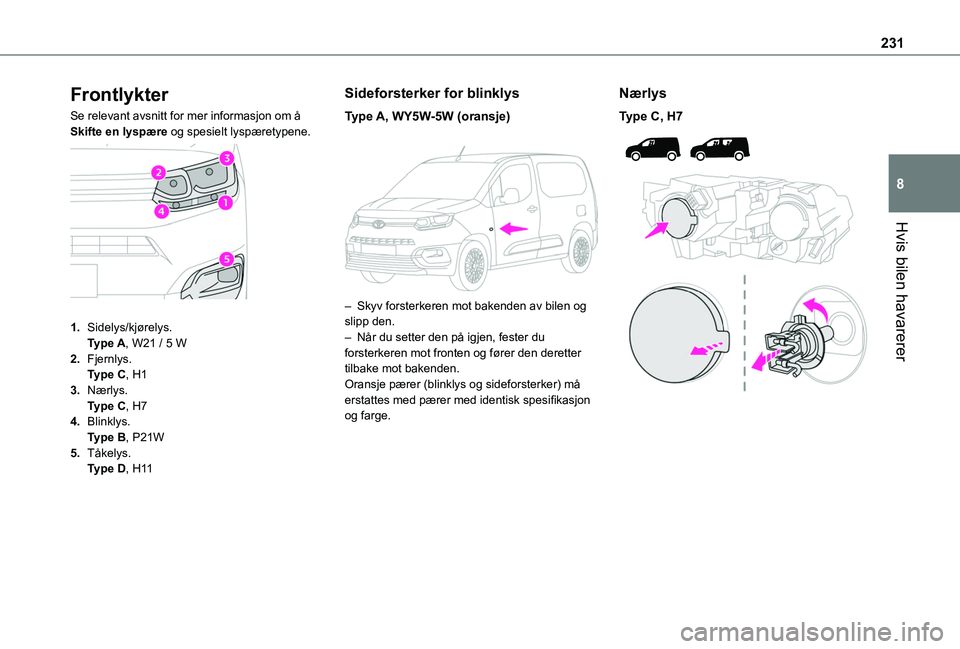

231
Hvis bilen havarerer
8
Frontlykter
Se relevant avsnitt for mer informasjon om å Skifte en lyspære og spesielt lyspæretypene.

1.Sidelys/kjørelys.Type A, W21 / 5 W
2.Fjernlys.Type C, H1
3.Nærlys.Type C, H7
4.Blinklys.Type B, P21W
5.Tåkelys.Type D, H11
Sideforsterker for blinklys
Type A, WY5W-5W (oransje)

– Skyv forsterkeren mot bakenden av bilen og slipp den.– Når du setter den på igjen, fester du forsterkeren mot fronten og fører den deretter tilbake mot bakenden.Oransje pærer (blinklys og sideforsterker) må erstattes med pærer med identisk spesifikasjon og farge.
Nærlys
Type C, H7

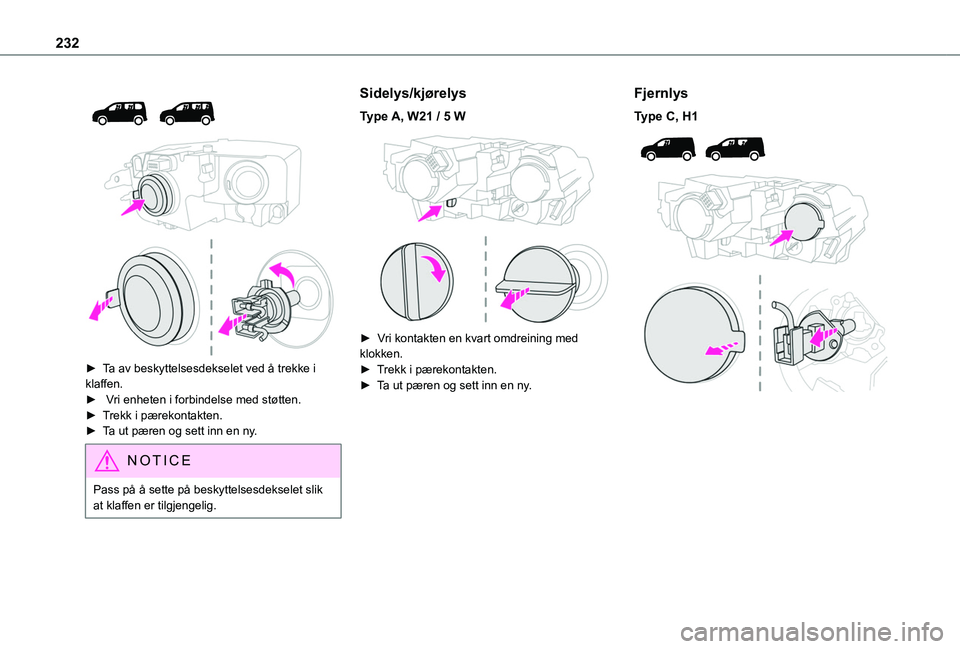

232



► Ta av beskyttelsesdekselet ved å trekke i klaffen. ► Vri enheten i forbindelse med støtten.► Trekk i pærekontakten.► Ta ut pæren og sett inn en ny.
NOTIC E
Pass på å sette på beskyttelsesdekselet slik at klaffen er tilgjengelig.
Sidelys/kjørelys
Type A, W21 / 5 W

► Vri kontakten en kvart omdreining med klokken.► Trekk i pærekontakten.► Ta ut pæren og sett inn en ny.
Fjernlys
Type C, H1
