2021 TOYOTA PROACE CITY EV Instruksjoner for bruk (in Norwegian)

209
Praktisk informasjon
7
Kontakt en TOYOTA-forhandler eller et kvalifisert verksted.
Takskinner/takstativ
WARNI NG
AnbefalingerFordel lasten jevnt, og pass på at du ikke overbelaster én av sidene.Legg den tyngste delen av lasten så nær taket som mulig.Fest lasten godt.Kjør forsiktig: bilen vil være mer mottakelig for effekten av sidevind og stabiliteten kan bli påvirket.Kontroller regelmessig at takskinner og takstativer er sikkert og godt festet, minst før hver kjøretur.Ta av takskinnene når de ikke trengs.
WARNI NG
Ved lasting (uten å overstige 40 cm i høyde) på taket, må du ikke overstige følgende belastning:– Tverrgående skinner på langsgående skinner: 80 kg.– To tverrgående skinner boltet til taket: 100 kg.– Tre tverrgående skinner boltet til taket: 150 kg.– Et aluminiumsstativ: 120 kg.– Et stålstativ: 115 kg.Hvis høyden overstiger 40 cm, må du tilpasse hastigheten til bilen etter veien for å unngå å skade takskinnene eller takstativet og festene på bilen.Se nasjonale lover for å følge bestemmelsene for transport av gjenstander som er lengre enn bilen.


WARNI NG
Ved lasting av en 7-seters modell (uten å overstige 40 cm i høyde) på taket, må du ikke overstige følgende belastning:– Tre tverrgående skinner boltet til taket: 100 kg.– Et aluminiumsstativ: 70 kg.– Et stålstativ: 65 kg.
WARNI NG
Som et sikkerhetstiltak og for å unngå skade på taket, er det svært viktig å bruke takskinner og -stativer som er godkjent for din bil.Følg instruksjonene for montering og bruk som følger med i bruksanvisningen til takskinnene og takstativene.


For å feste de tverrgående takskinnene eller et takstativ bruker du festepunktene som er til dette formålet:
► Fjern festedekslene som er montert på bilen.► Sett hvert feste på plass og lås dem fast på taket.► Kontroller at takskinnene eller takstativet er riktig festet (ved å riste i dem).Skinnene kan tilpasses til hvert festepunkt.

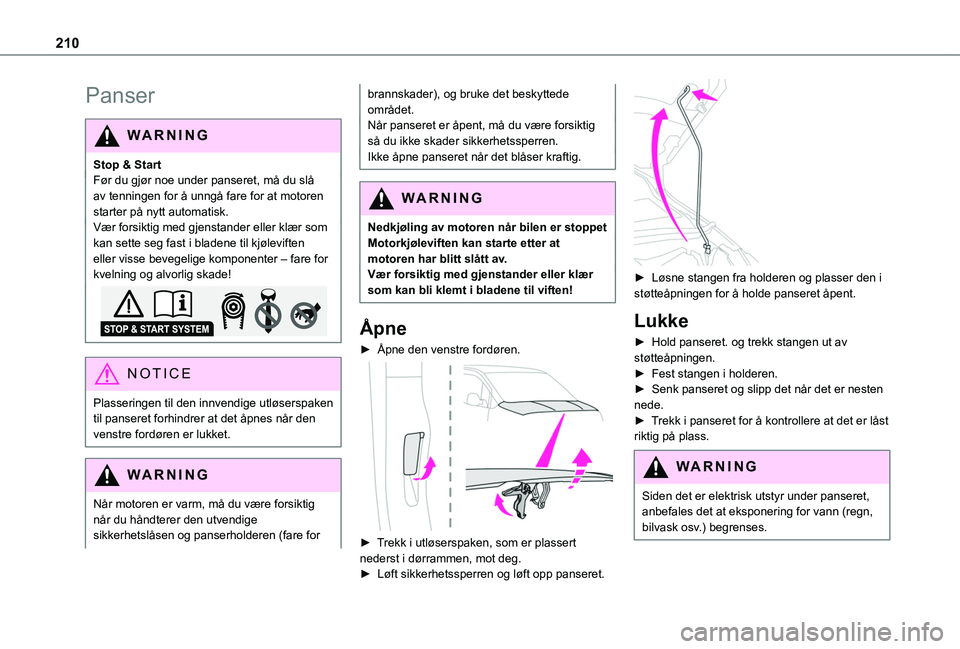

210
Panser
WARNI NG
Stop & StartFør du gjør noe under panseret, må du slå av tenningen for å unngå fare for at motoren starter på nytt automatisk.Vær forsiktig med gjenstander eller klær som kan sette seg fast i bladene til kjøleviften eller visse bevegelige komponenter – fare for kvelning og alvorlig skade!
NOTIC E
Plasseringen til den innvendige utløserspaken til panseret forhindrer at det åpnes når den venstre fordøren er lukket.
WARNI NG
Når motoren er varm, må du være forsiktig når du håndterer den utvendige sikkerhetslåsen og panserholderen (fare for
brannskader), og bruke det beskyttede området.Når panseret er åpent, må du være forsiktig så du ikke skader sikkerhetssperren.Ikke åpne panseret når det blåser kraftig.
WARNI NG
Nedkjøling av motoren når bilen er stoppetMotorkjøleviften kan starte etter at motoren har blitt slått av.Vær forsiktig med gjenstander eller klær som kan bli klemt i bladene til viften!
Åpne
► Åpne den venstre fordøren.

► Trekk i utløserspaken, som er plassert nederst i dørrammen, mot deg.► Løft sikkerhetssperren og løft opp panseret.

► Løsne stangen fra holderen og plasser den i støtteåpningen for å holde panseret åpent.
Lukke
► Hold panseret. og trekk stangen ut av støtteåpningen.► Fest stangen i holderen.► Senk panseret og slipp det når det er nesten nede.► Trekk i panseret for å kontrollere at det er låst riktig på plass.
WARNI NG
Siden det er elektrisk utstyr under panseret, anbefales det at eksponering for vann (regn, bilvask osv.) begrenses.

2 11
Praktisk informasjon
7
Motorrom
Motoren som vises, er et eksempel som kun er gitt for illustrasjonsformål.Plasseringene til følgende elementer kan variere:– Luftfilter.– Peilepinne for motorolje.– Påfyllingslokk for motorolje.
Bensinmotor

Dieselmotor

1.Spylervæsketank
2.Motorkjølevæsketank
3.Bremsevæsketank
4.Batteri/Sikringer
5.Fjernjordingspunkt (–)
6.Sikringsboks
7.Luftfilter
8.Påfyllingslokk for motorolje
9.Peilepinne for motorolje
WARNI NG
DieseldrivstoffsystemDette systemet er under veldig høyt trykk.Alt arbeid må utføres av en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
Elektrisk motor

1.Spylervæsketank
2.Ekspansjonstank (kun nivå)
3.Bremsevæsketank
4.Batteri/sikringer
5.Fjernjordingspunkt (–)
6.Sikringsboks
7.400 V elektrisk krets
8.Nødstrømbryter for nødtjenester og vedlikeholdsteknikere
Se relevant avsnitt for mer informasjon om Ladesystem (elektrisk).
Kontrollere nivåer
Kontroller alle de følgende nivåene regelmessig i henhold til produsentens serviceplan. Fyll på når det trengs, hvis ikke annet er angitt.Hvis et nivå faller betydelig, må du få tilsvarende system kontrollert av en TOYOTA-forhandler eller et kvalifisert verksted.
WARNI NG
Væskene må oppfylle kravene til produsenten og bilmotoren.
WARNI NG
Vær forsiktig når du arbeider under panseret, siden visse områder av motoren kan bli svært varme (fare for brannskader) og kjøleviften kan starte når som helst (selv når tenningen er av).
Brukte produkter

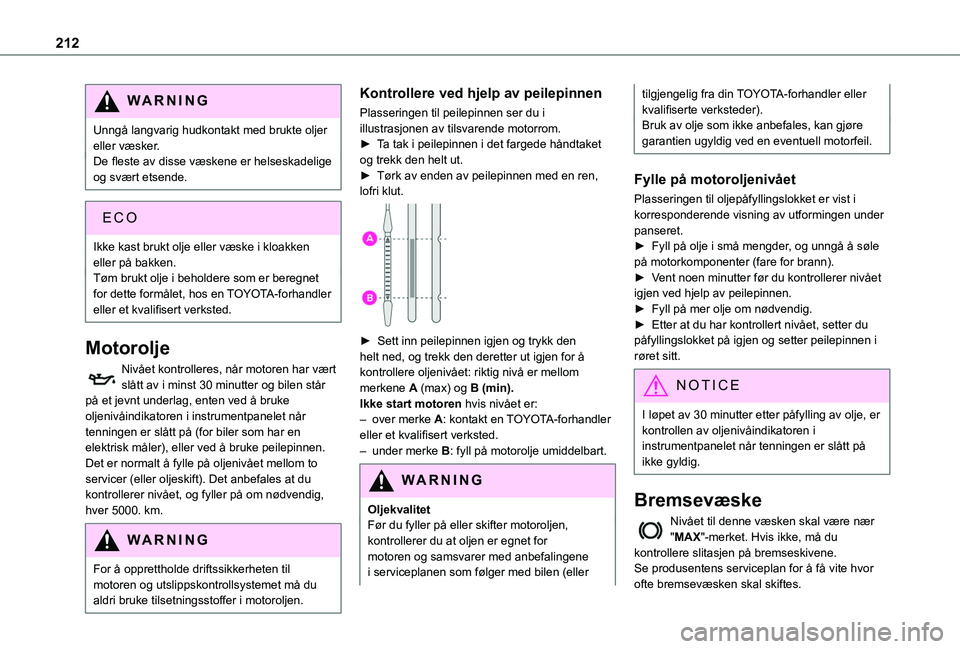

212
WARNI NG
Unngå langvarig hudkontakt med brukte oljer eller væsker.De fleste av disse væskene er helseskadelige og svært etsende.
ECO
Ikke kast brukt olje eller væske i kloakken eller på bakken.Tøm brukt olje i beholdere som er beregnet for dette formålet, hos en TOYOTA-forhandler eller et kvalifisert verksted.
Motorolje
Nivået kontrolleres, når motoren har vært slått av i minst 30 minutter og bilen står på et jevnt underlag, enten ved å bruke oljenivåindikatoren i instrumentpanelet når tenningen er slått på (for biler som har en elektrisk måler), eller ved å bruke peilepinnen.Det er normalt å fylle på oljenivået mellom to servicer (eller oljeskift). Det anbefales at du kontrollerer nivået, og fyller på om nødvendig, hver 5000. km.
WARNI NG
For å opprettholde driftssikkerheten til motoren og utslippskontrollsystemet må du aldri bruke tilsetningsstoffer i motoroljen.
Kontrollere ved hjelp av peilepinnen
Plasseringen til peilepinnen ser du i illustrasjonen av tilsvarende motorrom.► Ta tak i peilepinnen i det fargede håndtaket og trekk den helt ut.► Tørk av enden av peilepinnen med en ren, lofri klut.

► Sett inn peilepinnen igjen og trykk den helt ned, og trekk den deretter ut igjen for å kontrollere oljenivået: riktig nivå er mellom merkene A (max) og B (min).Ikke start motoren hvis nivået er:– over merke A: kontakt en TOYOTA-forhandler eller et kvalifisert verksted.– under merke B: fyll på motorolje umiddelbart.
WARNI NG
OljekvalitetFør du fyller på eller skifter motoroljen, kontrollerer du at oljen er egnet for motoren og samsvarer med anbefalingene i serviceplanen som følger med bilen (eller
tilgjengelig fra din TOYOTA-forhandler eller kvalifiserte verksteder).Bruk av olje som ikke anbefales, kan gjøre garantien ugyldig ved en eventuell motorfeil.
Fylle på motoroljenivået
Plasseringen til oljepåfyllingslokket er vist i korresponderende visning av utformingen under panseret.► Fyll på olje i små mengder, og unngå å søle på motorkomponenter (fare for brann).► Vent noen minutter før du kontrollerer nivået igjen ved hjelp av peilepinnen.► Fyll på mer olje om nødvendig.► Etter at du har kontrollert nivået, setter du påfyllingslokket på igjen og setter peilepinnen i røret sitt.
NOTIC E
I løpet av 30 minutter etter påfylling av olje, er kontrollen av oljenivåindikatoren i instrumentpanelet når tenningen er slått på ikke gyldig.
Bremsevæske
Nivået til denne væsken skal være nær "MAX"-merket. Hvis ikke, må du kontrollere slitasjen på bremseskivene.Se produsentens serviceplan for å få vite hvor ofte bremsevæsken skal skiftes.

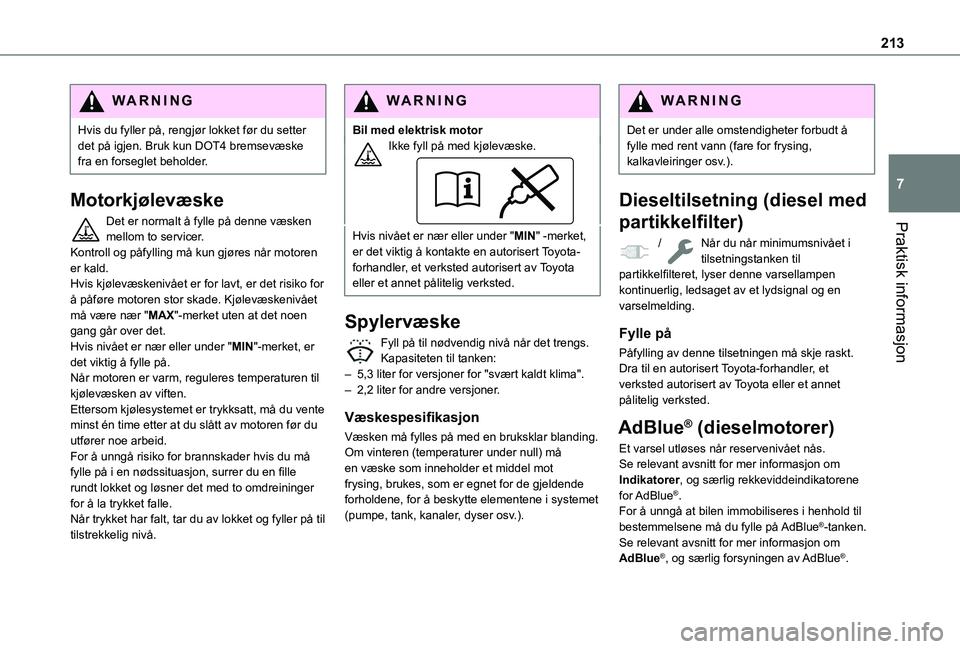

213
Praktisk informasjon
7
WARNI NG
Hvis du fyller på, rengjør lokket før du setter det på igjen. Bruk kun DOT4 bremsevæske fra en forseglet beholder.
Motorkjølevæske
Det er normalt å fylle på denne væsken mellom to servicer.Kontroll og påfylling må kun gjøres når motoren er kald.Hvis kjølevæskenivået er for lavt, er det risiko for å påføre motoren stor skade. Kjølevæskenivået må være nær "MAX"-merket uten at det noen gang går over det.Hvis nivået er nær eller under "MIN"-merket, er det viktig å fylle på.Når motoren er varm, reguleres temperaturen til kjølevæsken av viften.Ettersom kjølesystemet er trykksatt, må du vente minst én time etter at du slått av motoren før du utfører noe arbeid.
For å unngå risiko for brannskader hvis du må fylle på i en nødssituasjon, surrer du en fille rundt lokket og løsner det med to omdreininger for å la trykket falle.Når trykket har falt, tar du av lokket og fyller på til tilstrekkelig nivå.
WARNI NG
Bil med elektrisk motorIkke fyll på med kjølevæske.
Hvis nivået er nær eller under "MIN" -merket, er det viktig å kontakte en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
Spylervæske
Fyll på til nødvendig nivå når det trengs.Kapasiteten til tanken:– 5,3 liter for versjoner for "svært kaldt klima".– 2,2 liter for andre versjoner.
Væskespesifikasjon
Væsken må fylles på med en bruksklar blanding.
Om vinteren (temperaturer under null) må en væske som inneholder et middel mot frysing, brukes, som er egnet for de gjeldende forholdene, for å beskytte elementene i systemet (pumpe, tank, kanaler, dyser osv.).
WARNI NG
Det er under alle omstendigheter forbudt å fylle med rent vann (fare for frysing, kalkavleiringer osv.).
Dieseltilsetning (diesel med
partikkelfilter)
/ Når du når minimumsnivået i tilsetningstanken til partikkelfilteret, lyser denne varsellampen kontinuerlig, ledsaget av et lydsignal og en varselmelding.
Fylle på
Påfylling av denne tilsetningen må skje raskt.Dra til en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
AdBlue® (dieselmotorer)
Et varsel utløses når reservenivået nås.Se relevant avsnitt for mer informasjon om Indikatorer, og særlig rekkeviddeindikatorene for AdBlue®.For å unngå at bilen immobiliseres i henhold til bestemmelsene må du fylle på AdBlue®-tanken.Se relevant avsnitt for mer informasjon om AdBlue®, og særlig forsyningen av AdBlue®.

214
Kontroller
Hvis ikke annet er angitt, kontrollerer du disse komponentene i henhold til produsentens serviceplan og i henhold til din motor.Ellers må du få dem kontrollert av en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
WARNI NG
Bruk kun produkter som er anbefalt av TOYOTA eller produkter med tilsvarende kvalitet og spesifikasjon.For å optimalisere driften til komponentene, som er like viktig som de i bremsesystemet, velger og tilbyr TOYOTA veldig spesifikke produkter.
12-voltsbatteri
Batteriet krever ikke noe vedlikehold.Det skal imidlertid kontrolleres regelmessig at polene er riktig trukket til (versjoner med hurtigutløsningspoler) og at kontaktene er rene.
NOTIC E
Se relevant avsnitt for mer informasjon om
forholdsregler før arbeid på 12-voltsbatteriet.
WARNI NG
Versjoner som er utstyrt med Stop & Start har et 12-volts blysyrebatteri med spesifikk teknologi og spesifikasjon.Det skal bare skiftes av en TOYOTA-forhandler eller et kvalifisert verksted.
Passasjerkupéfilter
Avhengig av omgivelsene og bruken av bilen (f.eks. støvete atmosfære, bykjøring), skifter du det dobbelt så ofte, om nødvendig.
NOTIC E
Et tett passasjerkupéfilter kan påvirke ytelsen til klimaanlegget negativt og generere uønsket lukt.
Luftfilter
Avhengig av omgivelsene og bruken av bilen (f.eks. støvete atmosfære, bykjøring), skifter du det dobbelt så ofte, om nødvendig.
Oljefilter
Bytt oljefilteret hver gang motoroljen skiftes.
Partikkelfilter (diesel)
Det første tegnet på at partikkelfilteret begynner å bli tett er at denne varsellampen tennes midlertidig, ledsaget av en varselmelding.Så fort trafikkforholdene tillater det, regenererer du filteret ved å kjøre i en hastighet på minst 60 km/t med et motorturtall over 2500 o/min i ca. 15 minutter (til varsellampen slukkes).Hvis det ikke er mulig å nå 60 km/t, lar du motoren gå på tomgang i ca. 15 minutter, og deretter kjører du med et motorturtall over 2500 o/min i 15 minutter.
NOTIC E
Ikke slå av motoren før filteret er fullstendig regenerert. Gjentatte intervaller kan føre til tidlig forringelse av motoroljen.Det anbefales ikke å regenerere filteret mens bilen står stille.
NOTIC E
Hvis denne varsellampen fortsetter å lyse, indikerer det et lavt nivå av dieseltilsetning.Se relevant avsnitt for mer informasjon om å Kontrollere nivåer.

215
Praktisk informasjon
7
NOTIC E
Etter langvarig bruk av bilen i veldig lav hastighet eller på tomgang, kan du, under spesielle omstendigheter, legge merke til vanndamp som kommer ut fra eksosanlegget under akselerering. Disse utslippene påvirker ikke bilens atferd eller miljøet.
NOTIC E
Ny bilUnder de første regenereringene av partikkelfilteret kan du legge merke til en "brent" lukt. Dette er helt normalt.
Manuell girkasse
Girkassen krever ikke noe vedlikehold (ingen oljeskift).
Automatisk girkasse
Girkassen krever ikke noe vedlikehold (ingen oljeskift).
Kjør-velger
Kjør-velgeren krever ikke noe vedlikehold.
Bremseklosser
Slitasje på bremsene er avhengig av kjørestil, spesielt hvis biler brukes i byen, over korte avstander. Det kan være nødvendig å få tilstanden til bremsene kontrollert, selv mellom planlagte servicer på bilen.Hvis ikke det er en lekkasje i kretsen, indikerer et fall i bremsevæskenivået at bremseklossene er slitt.
NOTIC E
Etter at du har vasket bilen, kan det dannes fuktighet, eller is om vinteren, på bremseskivene og bremseklossene: bremseeffektiviteten kan reduseres. Trykk gasspedalen forsiktig inn flere ganger for å tørke dem og tine dem.
Slitasje på bremseskiver
Kontakt en TOYOTA-forhandler eller et kvalifisert verksted for å få informasjon
om å kontrollere slitasje på bremseskiver.
Manuell parkeringsbrems
Hvis du legger merke til overdreven bevegelse i spaken eller nedsatt effektivitet, må parkeringsbremsen justeres, selv om det er mellom to serviceintervaller.Dette systemet må kontrolleres av en TOYOTA-forhandler eller et kvalifisert verksted.
Elektrisk parkeringsbrems
Dette systemet krever ikke regelmessig servicearbeid. Men hvis det oppstår et problem, må du ikke vente med å få systemet kontrollert av en TOYOTA-forhandler eller et kvalifisert verksted.
NOTIC E
Se relevant avsnitt for mer informasjon om
Elektrisk parkeringsbrems.
Felger og dekk
Dekktrykket til alle dekk, inkludert reservehjulet, må kontrolleres på "kalde" dekk.Trykkene som er angitt på dekktrykketiketten, er gyldig for "kalde" dekk. Hvis du har kjørt i mer enn 10 minutter eller mer enn 10 km i over 50 km/t, legger du på 0,3 bar (30 kPa) til verdiene som er angitt på etiketten.
WARNI NG
Lavt dekktrykk øker drivstofforbruket. Feil dekktrykk fører til for tidlig slitasje på dekk og har en negativ effekt på bilens veigrep – fare for en ulykke!
Kjøring med slitte eller skadede dekk reduserer bremseegenskapene og veigrepet til bilen. Det anbefales å kontrollere tilstanden til dekkene

216
(mønster og sidevegger) og felgene samt at ventiler er på plass regelmessig.Når slitasjeindikatorene ikke lenger virker lenger inn enn mønsteret, dybden til sporene er mindre enn 1,6 mm; det er svært viktig å skifte dekkene.Bruk av dekk og felger i andre størrelser enn de som er spesifisert, kan påvirke levetiden til dekkene, hjulrotasjon, bakkeklaring, speedometeravlesing og ha en negativ effekt på veigrepet.Det å montere forskjellige dekk foran og bak kan føre til at VSC måler feil tid.Merk alltid rotasjonsretningen på dekkene som skal settes til oppbevaring, når du monterer vinter- eller sommerdekk. Oppbevar dem på et kjølig, tørt sted og unna direkte eksponering for solstråler.Vinter- eller helårsdekk kan identifiseres ved hjelp av dette symbolet på sideveggene.
AdBlue® (dieselmotorer)
For å respektere miljøet og sikre at Euro 6-standarden overholdes, uten negativ innvirkning på ytelsen eller drivstofforbruket for dieselmotorer, har TOYOTA besluttet å utstyre sine biler med et system som kobler SCR (Selective Catalytic Reduction) med et dieselpartikkelfilter (DPF) for behandling av eksosgasser.
SCR system
Ved å benytte en væske kalt AdBlue®, som inneholder urea, omdanner katalysatoren opptil 85 % av nitrogenoksidene (NOx) til nitrogen og vann, som er ufarlige for både helsen og miljøet.AdBlue® oppbevares i en spesialtank som har plass til ca. 17 liter.Kapasiteten gir en kjørerekkevidde på ca. 5000 km, (som kan variere betydelig avhengig av kjørestilen og bilen). Et varselsystem utløses automatisk når gjenværende rekkevidde når 2400 km, dvs. når reservenivået er nådd.
Flere varsler utløses etter hverandre under de gjenværende 2400 km før tanken er tom og bilen immobiliseres.
NOTIC E
Se relevante avsnitt for mer informasjon om Varsel- og indikatorlamper og de tilknyttede varslene, eller Indikatorer.
WARNI NG
Når AdBlue®-tanken er tom, hindrer en lovpålagt enhet at motoren kan startes på nytt.Hvis SCR-systemet har feil, vil ikke lenger utslippene fra bilen overholde Euro 6-standarden, og bilen begynner å forurense miljøet.Hvis det oppstår en bekreftet SCR-systemfeil, er det viktig at du oppsøker en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig verksted. Etter 1100 km aktiveres automatisk en enhet som hindrer at motoren starter.I begge tilfeller indikerer en rekkeviddeindikator avstanden som kan kjøres før bilen stoppes.
NOTIC E
Frysepunkt for AdBlue®
AdBlue® fryser i temperaturer under ca. –11 °C.SCR-systemet omfatter en varmer for AdBlue®-tanken, slik at du kan fortsette å kjøre i svært kalde forhold.
